YAMAHA VXS 2012 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2012, Model line: VXS, Model: YAMAHA VXS 2012Pages: 104, PDF Size: 5.69 MB
Page 21 of 104
Informations de sécurité
15
FJU30840
Equipement recommandé
Les éléments suivants doivent être transpor-
tés à bord de votre scooter nautique :
Avertisseur sonore
Vous devez transporter un sifflet ou tout
autre avertisseur sonore pouvant être uti-
lisé pour avertir d’autres embarcations.
Dispositifs de signalisation visuelle de dé-
tresse
Il est recommandé qu’un dispositif pyro-
technique, agréé par les autorités compé-
tentes, soit conservé dans un conteneur
étanche sur votre embarcation. Un miroir
peut être également utilisé comme signal
d’urgence. Contactez un concessionnaire
Yamaha pour plus d’informations.
Montre
Une montre est utile pour que vous con-
naissiez le temps d’utilisation du scooter
nautique.
Filin
Un filin peut être utilisé pour remorquer un
scooter nautique en panne en cas d’ur-
gence.
FJU36850
Informations de sécurité
Ne démarrez jamais le moteur ou ne le lais-
sez jamais tourner, aussi peu que ce soit,
dans un local fermé. Les gaz d’échappe-
ment contiennent du monoxyde de car-
bone, un gaz incolore, inodore, qui peut
provoquer perte de conscience et mort en
très peu de temps. Utilisez votre scooter
nautique à l’air libre, exclusivement.
Ne touchez pas le silencieux chaud ou le
moteur lorsque ce dernier tourne ou juste
après, car vous pourriez vous brûler grave-
ment.
UF2M71F0.book Page 15 Monday, July 4, 2011 10:10 AM
Page 22 of 104
Informations de sécurité
16
FJU30920
Caractéristiques du scooter
nautique
La poussée de la tuyère permet de faire vi-
rer le scooter nautique. Si vous relâchez
complètement le levier d’accélération, vous
ne produirez plus qu’une poussée mini-
mum. Si vous naviguez à des vitesses su-
périeures au régime embrayé, vous per-
drez rapidement toute manœuvrabilité dès
que vous aurez coupé les gaz.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui com-
prend un système de contrôle de la direc-
tion après coupure des gaz (OTS - Off-
Throttle Steering System). Ce système
s’activera si vous essayez, en vitesse de
plané, de diriger le scooter nautique une
fois le levier d’accélération relâché. Le sys-
tème de contrôle de la direction après cou-
pure des gaz (OTS) facilite la prise de vira-
ges en continuant à fournir de la poussée
pendant la décélération du scooter nauti-
que. Vous pouvez toutefois tourner plus
court si vous donnez des gaz tout en tour-
nant le guidon.
Le système de contrôle de la direction
après coupure des gaz (OTS) ne fonc-
tionne pas lorsque le scooter n’atteint pas
une vitesse de plané ou lorsque son moteur
est éteint. Dès que le moteur ralentit, le
scooter nautique ne répond plus aux mou-
vements du guidon jusqu’à ce que vous re-
mettiez des gaz ou atteigniez un régime
embrayé.
Exercez-vous à virer dans une zone déga-
gée, sans obstacles, jusqu’à ce que vous
vous sentiez à l’aise avec cette manœuvre.
Ce scooter nautique est propulsé par jet
d’eau. La pompe de propulsion est directe-
ment connectée au moteur. Ceci signifieque la poussée de la tuyère produit un cer-
tain mouvement dès que le moteur tourne.
Il n’y a pas de “point mort”. Vous êtes en
“marche avant” ou en “marche arrière”, se-
lon la position du levier d’inversion.
N’utilisez pas la marche arrière pour ralentir
ou arrêter le scooter nautique car vous
pourriez perdre le contrôle, être éjecté ou
être projeté contre le guidon.
Cette manœuvre pourrait augmenter le ris-
que de blessure au dos/à la colonne verté-
brale (paralysie), de blessures au visage et
de fractures diverses (jambes, chevilles,
etc.). Vous pourriez également endomma-
ger le mécanisme d’inversion.
La marche arrière peut s’utiliser pour ralen-
tir ou s’arrêter lors de manœuvres à faible
vitesse, par exemple pour un accostage.
Une fois le moteur au ralenti, passez en
marche arrière et augmentez progressive-
ment le régime du moteur. Vérifiez qu’il n’y
a ni obstacles ni personnes derrière vous
avant d’enclencher la marche arrière.
N’approchez pas de la grille d’admission
tant que le moteur tourne. Les cheveux
longs, vêtements lâches, lanières des VFI
ou autres accessoires similaires peuvent
être happés dans les pièces mobiles, pro-
voquant blessures graves ou noyade.
N’insérez jamais d’objet dans la tuyère lors-
que le moteur tourne. Tout contact avec les
éléments rotatifs de la pompe de propulsion
UF2M71F0.book Page 16 Monday, July 4, 2011 10:10 AM
Page 23 of 104
Informations de sécurité
17
peut entraîner de graves blessures ou la
mort.
Coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur avant d’enlever les
débris ou les algues qui peuvent s’être ac-
cumulés autour de l’entrée de la tuyère.
FJU30953
Ski nautique
Vous pouvez utiliser ce scooter pour le ski
nautique s’il dispose de suffisamment de pla-
ces assises pour accueillir le pilote, un obser-
vateur assis vers l’arrière et le skieur lorsqu’il
ne skie pas.
Le scooter doit également être équipé d’un ta-
quet spécial pour la fixation du câble de re-
morquage du skieur ; n’attachez jamais ce câ-
ble à un autre endroit.
Il incombe au pilote du scooter nautique de
veiller à la sécurité du skieur et des autres
personnes. Prenez connaissance des lois et
réglementations locales en matière de ski
nautique applicables aux eaux dans lesquel-
les vous allez naviguer et respectez-les.
Le pilote doit être familiarisé avec le transport
de passagers avant de tenter de remorquer
un skieur.
Voici quelques recommandations importan-
tes destinées à minimiser les risques lors de
la pratique du ski nautique.
Le skieur doit porter un VFI agréé, de préfé-
rence de couleur vive, de manière à être fa-
cilement repérable par les pilotes des
autres bateaux.
Le skieur doit porter des vêtements protec-
teurs. Il existe un risque de graves blessu-
res internes en cas de pénétration forcée
d’eau dans les cavités du corps à la suite
1Grille d’admission
2Tu yère de poussée
1Agrafe
2Coupe-circuit de sécurité
1
2
STOP
2
1
1Taquet
1
UF2M71F0.book Page 17 Monday, July 4, 2011 10:10 AM

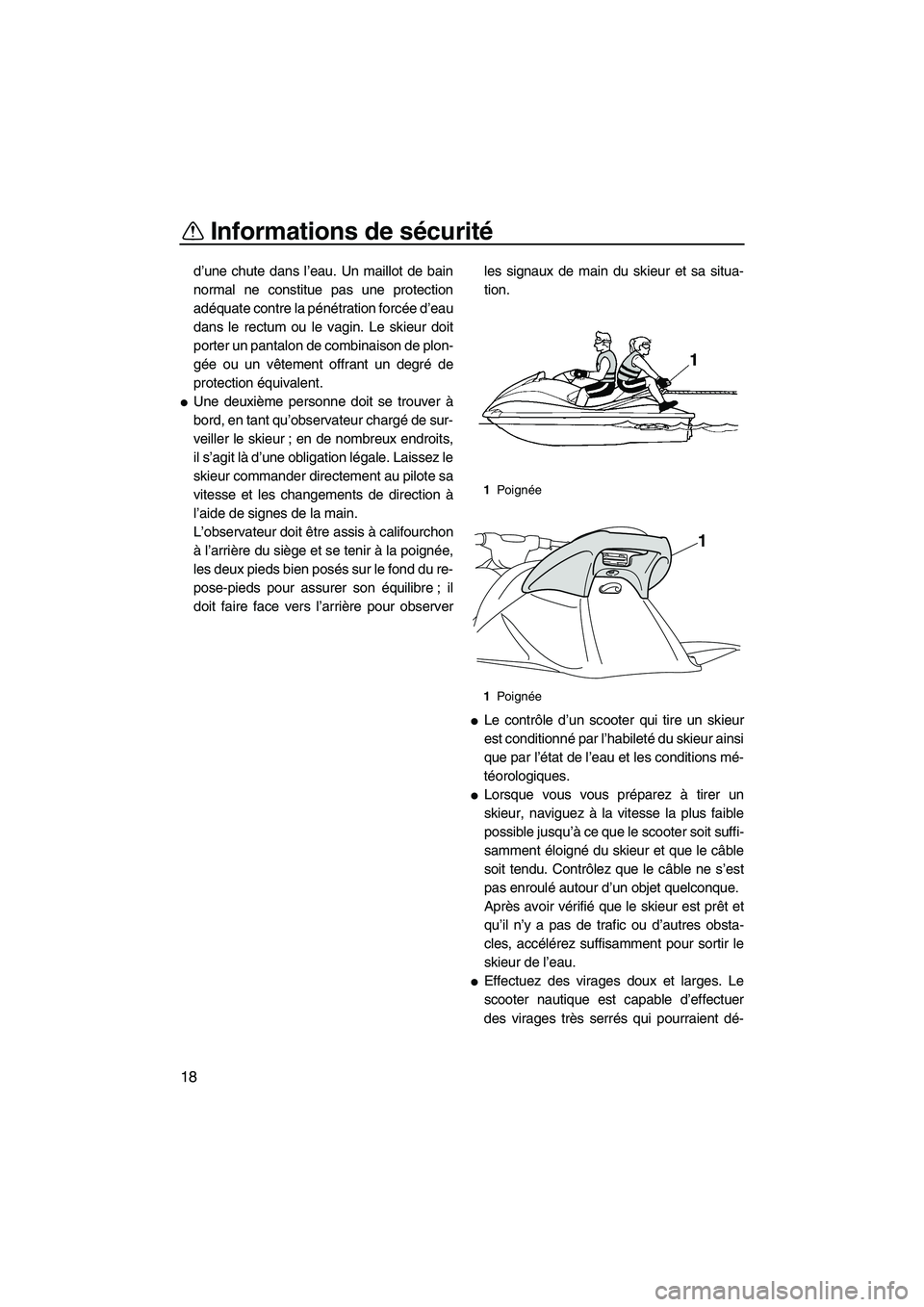

Page 24 of 104
Informations de sécurité
18
d’une chute dans l’eau. Un maillot de bain
normal ne constitue pas une protection
adéquate contre la pénétration forcée d’eau
dans le rectum ou le vagin. Le skieur doit
porter un pantalon de combinaison de plon-
gée ou un vêtement offrant un degré de
protection équivalent.
Une deuxième personne doit se trouver à
bord, en tant qu’observateur chargé de sur-
veiller le skieur ; en de nombreux endroits,
il s’agit là d’une obligation légale. Laissez le
skieur commander directement au pilote sa
vitesse et les changements de direction à
l’aide de signes de la main.
L’observateur doit être assis à califourchon
à l’arrière du siège et se tenir à la poignée,
les deux pieds bien posés sur le fond du re-
pose-pieds pour assurer son équilibre ; il
doit faire face vers l’arrière pour observerles signaux de main du skieur et sa situa-
tion.
Le contrôle d’un scooter qui tire un skieur
est conditionné par l’habileté du skieur ainsi
que par l’état de l’eau et les conditions mé-
téorologiques.
Lorsque vous vous préparez à tirer un
skieur, naviguez à la vitesse la plus faible
possible jusqu’à ce que le scooter soit suffi-
samment éloigné du skieur et que le câble
soit tendu. Contrôlez que le câble ne s’est
pas enroulé autour d’un objet quelconque.
Après avoir vérifié que le skieur est prêt et
qu’il n’y a pas de trafic ou d’autres obsta-
cles, accélérez suffisamment pour sortir le
skieur de l’eau.
Effectuez des virages doux et larges. Le
scooter nautique est capable d’effectuer
des virages très serrés qui pourraient dé-
1Po i g née
1Po i g née
1
UF2M71F0.book Page 18 Monday, July 4, 2011 10:10 AM
Page 25 of 104
Informations de sécurité
19
passer les capacités du skieur. Gardez le
skieur à au moins 50 m (150 ft), à peu près
deux fois la distance d’un câble de remor-
quage standard, de tout danger potentiel.
Attention : le câble de remorquage risque
de revenir brutalement vers le scooter nau-
tique si le skieur tombe ou ne parvient pas
à se dresser sur ses skis.
Le remorquage d’objets lourds ou encom-
brants autres que des skieurs, par exemple
un autre bateau ou scooter nautique, peut
provoquer une perte de contrôle du scooter
et créer une situation de danger. Si vous
devez remorquer un autre bateau, dans
une situation d’urgence, naviguez lente-
ment et prudemment.
FJU30970
Règles de sécurité nautiques
Votre scooter nautique Yamaha est considéré
légalement comme un canot à moteur. L’utili-
sation du scooter nautique doit être conforme
à la réglementation en vigueur sur la voie na-
vigable où il est utilisé.
UF2M71F0.book Page 19 Monday, July 4, 2011 10:10 AM
Page 26 of 104
Informations de sécurité
20
FJU30991
Profitez de votre scooter
nautique en toute
responsabilité
Vous partagez les zones où vous utilisez vo-
tre scooter nautique avec d’autres personnes
et la nature. Par conséquent, ceci implique
que vous avez la responsabilité de traiter les
autres personnes ainsi que les terres, les
eaux et la faune avec respect et courtoisie.
Considérez-vous comme un hôte de ce qui
vous entoure, quel que soit le lieu et le mo-
ment où vous pilotez. Rappelez-vous, par
exemple, que le son de votre scooter nauti-
que peut vous sembler mélodieux, mais sim-
plement être du bruit pour les autres. Et le
gerbage excitant de votre sillage peut provo-
quer des vagues que d’autres n’apprécieront
pas.
Évitez de piloter à proximité des maisons le
long du rivage, des aires de nidification du gi-
bier d’eau ou de toute autre faune, et restez à
distance respectable des pêcheurs, des
autres embarcations, des nageurs et des pla-
ges fréquentées. Lorsque le déplacement
dans de telles zones est inévitable, pilotez
lentement et respectez la réglementation.
Un entretien approprié est nécessaire pour
s’assurer que les émissions d’échappement
et les niveaux sonores restent dans les limites
réglementées. Vous avez la responsabilité de
veiller à ce que l’entretien recommandé dans
ce manuel de l’utilisateur soit effectué.
Rappelez-vous que la pollution peut être no-
cive pour l’environnement. Ne faites pas l’ap-
point de carburant ou d’huile là où un déver-
sement accidentel risque de causer des
dommages à la nature. Sortez votre scooter
nautique de l’eau et éloignez-le de la rive
avant de faire le plein de carburant. Éliminez
l’eau usagée et tout résidu d’hydrocarburedans le compartiment moteur conformément
aux règlements locaux en vigueur. Veillez
également à ce que les abords restent pro-
pres pour les personnes et la faune parta-
geant les voies navigables : ne jetez pas de
détritus !
En pilotant de manière responsable, avec res-
pect et courtoisie pour les autres, vous veillez
à ce que les voies navigables restent ouver-
tes afin de profiter d’une variété de loisirs.
UF2M71F0.book Page 20 Monday, July 4, 2011 10:10 AM
Page 27 of 104
Description
21
FJU40302
Glossaire relatif au scooter nautique
Régime embrayé
Le régime “embrayé” est la vitesse de manœuvre la plus faible. L’accélération est minime ou
inexistante. Le scooter nautique se trouve dans l’eau et aucun sillage ne se forme.
Vitesse de sous-planage
Le “sous-planage” est une vitesse moyenne. La proue du scooter nautique dépasse légère-
ment de la surface de l’eau, mais vous naviguez toujours dans l’eau. Un sillage se forme.
Vitesse de plané
Le “plané” est une vitesse supérieure. Le scooter nautique est plus horizontal et plane au-des-
sus de l’eau. Un sillage se forme.
Proue
Avant du scooter nautique.
Poupe
Arrière du scooter nautique.
Tribord
Côté droit du scooter nautique lorsqu’il est orienté vers l’avant.
Bâbord
Côté gauche du scooter nautique lorsqu’il est orienté vers l’avant.
Eau de cale
Eau qui s’est accumulée dans le compartiment moteur.
Système Yamaha de gestion du moteur (Yamaha Engine Management System, YEMS)
L’YEMS est un système de gestion intégré et automatisé qui contrôle et règle le temps d’allu-
mage, l’injection de carburant, les diagnostics du moteur et le système de réglage de coupure
des gaz (OTS).
UF2M71F0.book Page 21 Monday, July 4, 2011 10:10 AM
Page 28 of 104

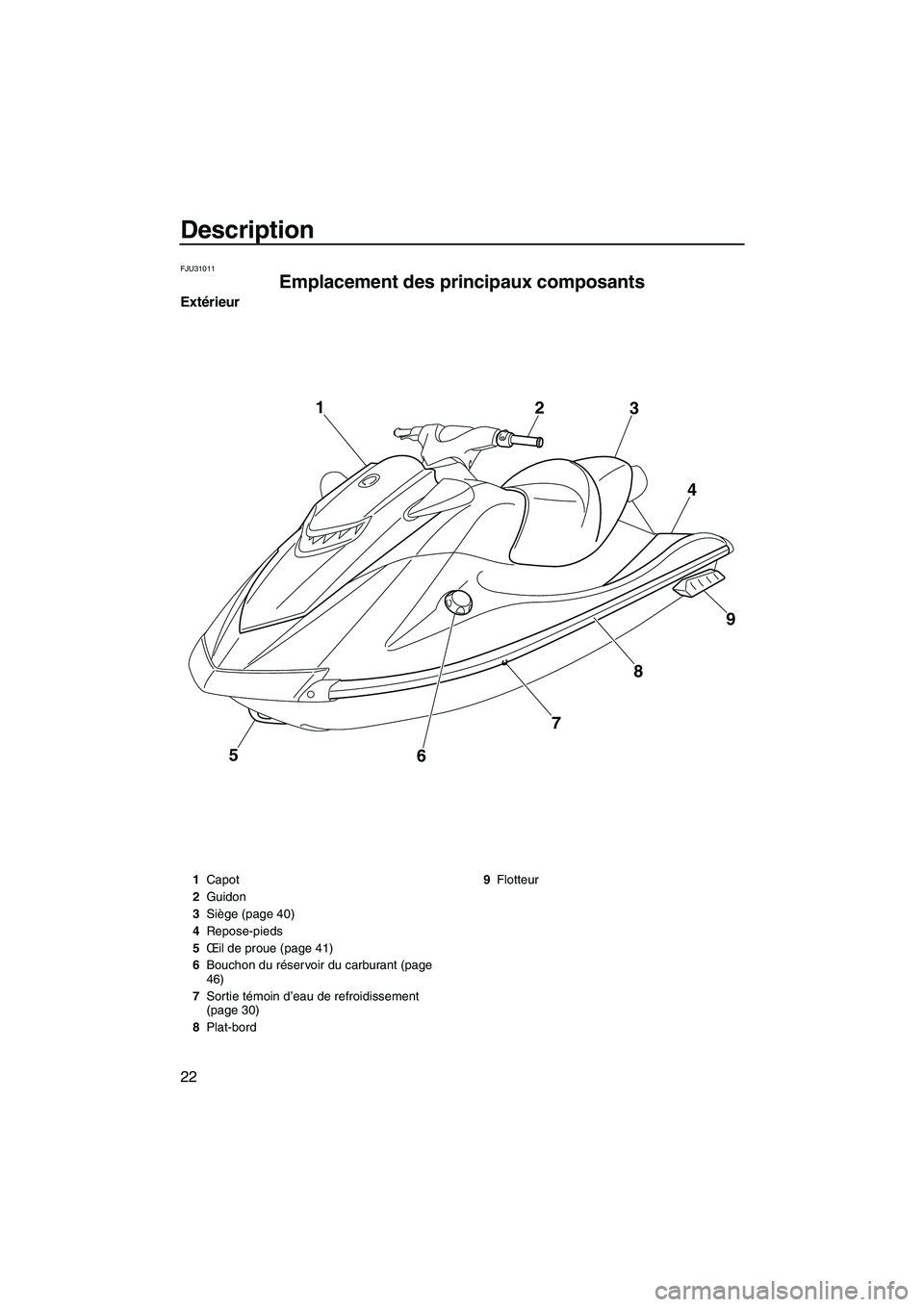

Description
22
FJU31011
Emplacement des principaux composants
Extérieur
5
6789 4 3 2 1
1Capot
2Guidon
3Siège (page 40)
4Repose-pieds
5Œil de proue (page 41)
6Bouchon du réservoir du carburant (page
46)
7Sortie témoin d’eau de refroidissement
(page 30)
8Plat-bord9Flotteur
UF2M71F0.book Page 22 Monday, July 4, 2011 10:10 AM
Page 29 of 104

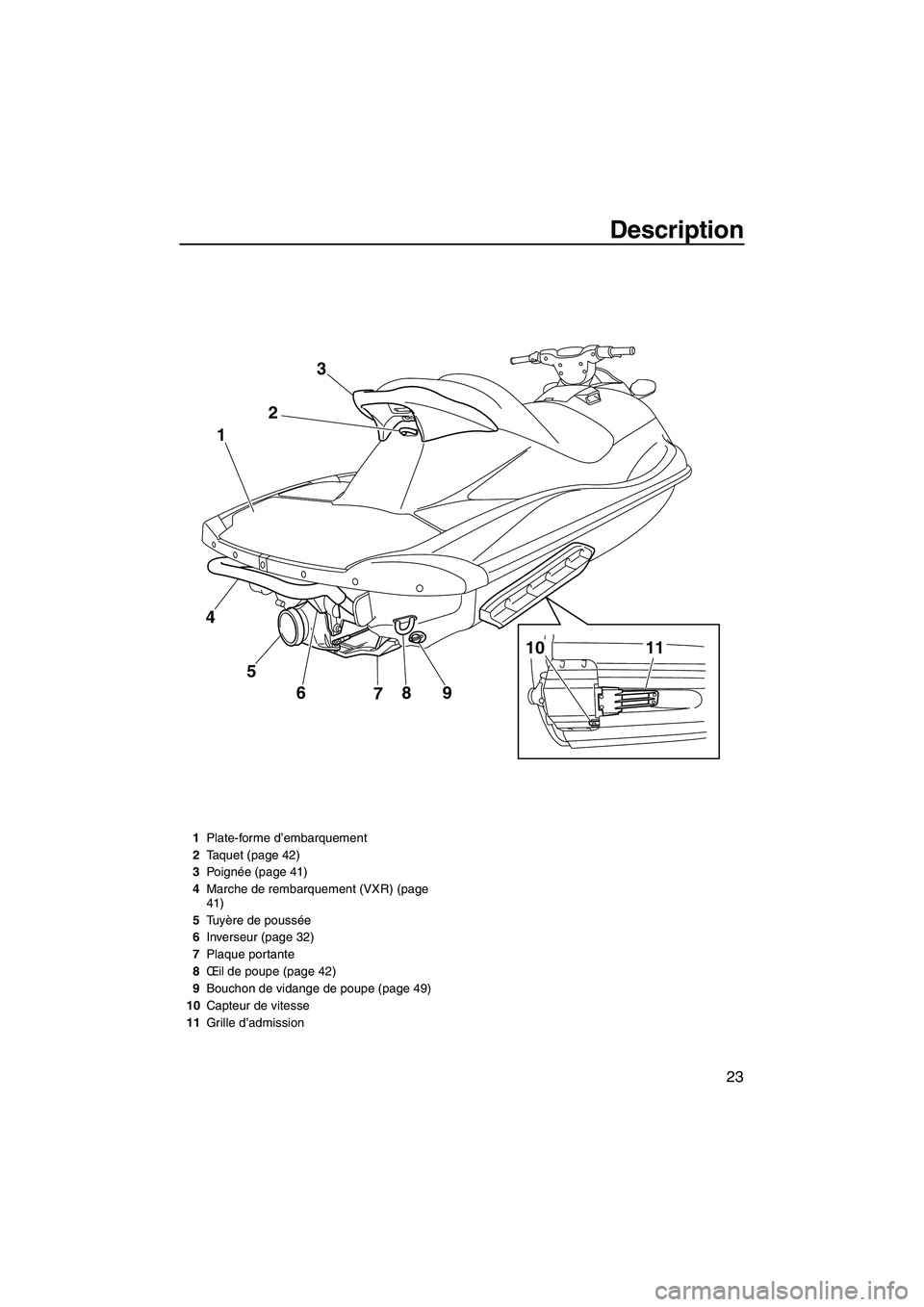

Description
23
9
8
7 6 5 4123
10 11
1Plate-forme d’embarquement
2Taquet (page 42)
3Po i g née (page 41)
4Marche de rembarquement (VXR) (page
41)
5Tu yère de poussée
6Inverseur (page 32)
7Plaque portante
8Œil de poupe (page 42)
9Bouchon de vidange de poupe (page 49)
10Capteur de vitesse
11Grille d’admission
UF2M71F0.book Page 23 Monday, July 4, 2011 10:10 AM
Page 30 of 104

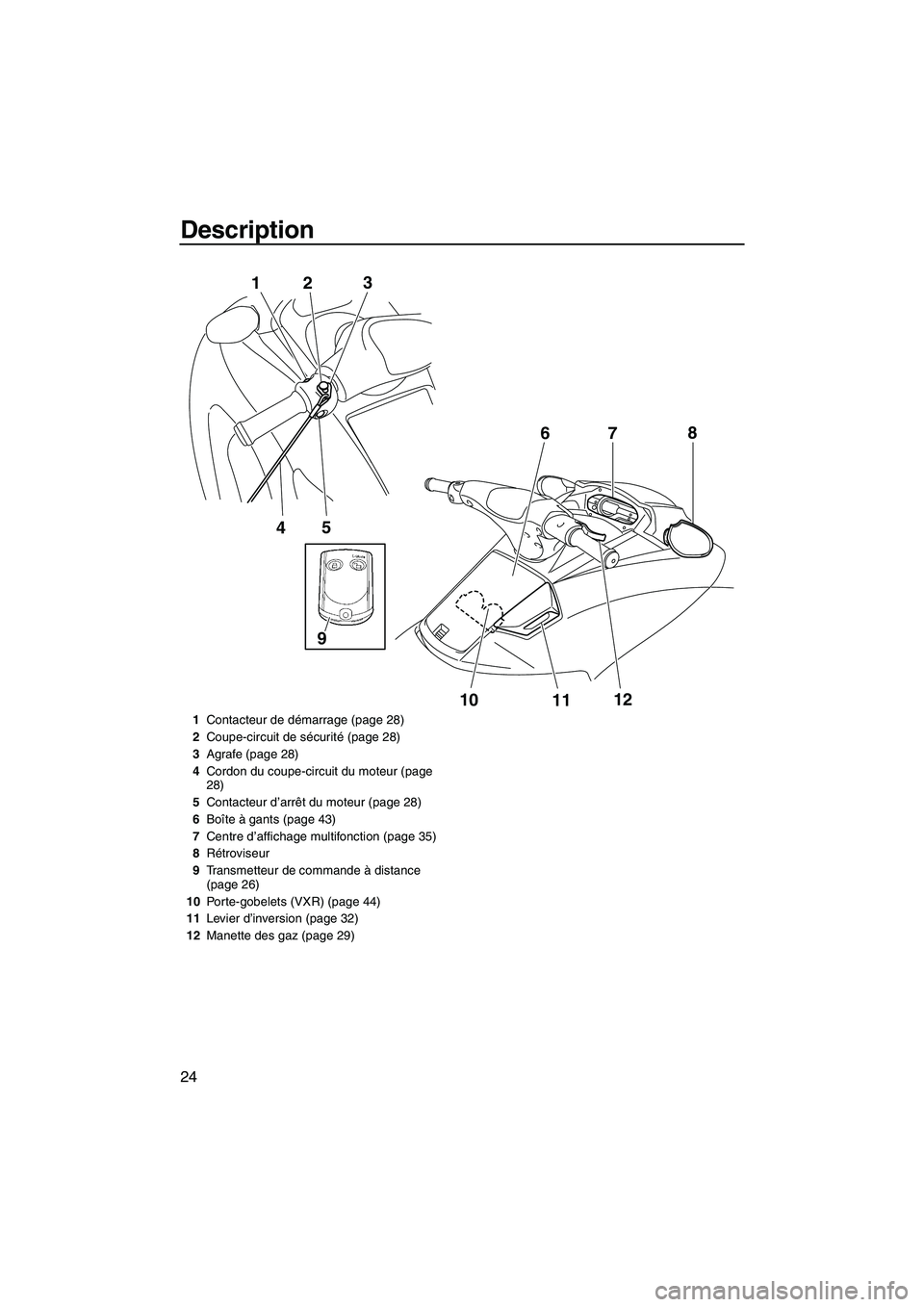

Description
24
5
4 1
23
10
1112 7
68
9
1Contacteur de démarrage (page 28)
2Coupe-circuit de sécurité (page 28)
3Agrafe (page 28)
4Cordon du coupe-circuit du moteur (page
28)
5Contacteur d’arrêt du moteur (page 28)
6Boîte à gants (page 43)
7Centre d’affichage multifonction (page 35)
8Rétroviseur
9Transmetteur de commande à distance
(page 26)
10Porte-gobelets (VXR) (page 44)
11Levier d’inversion (page 32)
12Manette des gaz (page 29)
UF2M71F0.book Page 24 Monday, July 4, 2011 10:10 AM
