Funcionamiento de equipos
44

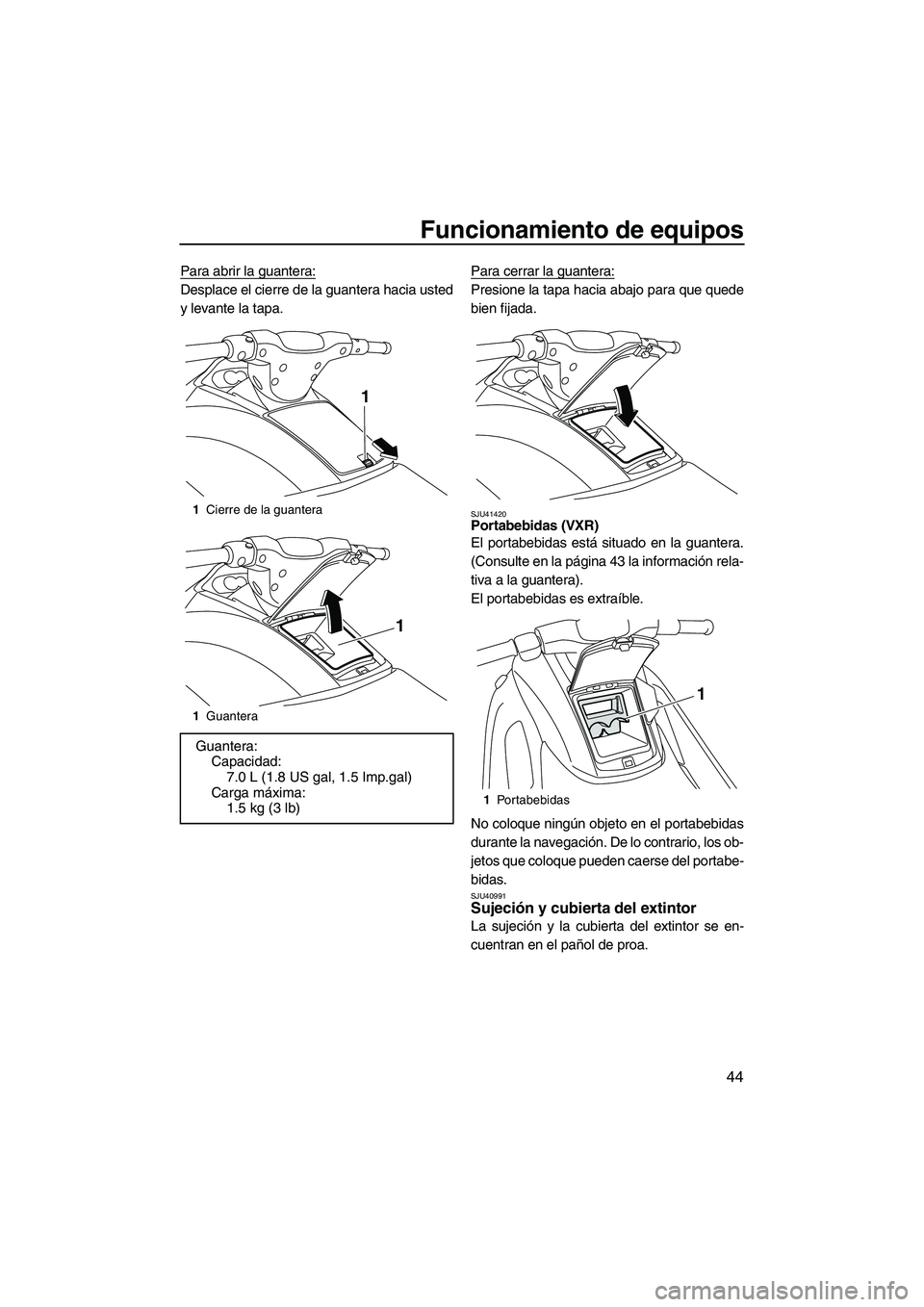

Para abrir la guantera:
Desplace el cierre de la guantera hacia usted
y levante la tapa.Para cerrar la guantera:Presione la tapa hacia abajo para que quede
bien fijada.
SJU41420Portabebidas (VXR)
El portabebidas está situado en la guantera.
(Consulte en la página 43 la información rela-
tiva a la guantera).
El portabebidas es extraíble.
No coloque ningún objeto en el portabebidas
durante la navegación. De lo contrario, los ob-
jetos que coloque pueden caerse del portabe-
bidas.
SJU40991Sujeción y cubierta del extintor
La sujeción y la cubierta del extintor se en-
cuentran en el pañol de proa.
1
Cierre de la guantera
1 Guantera
Guantera:
Capacidad:7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima: 1.5 kg (3 lb)
1
1
1Portabebidas
1
UF2M72S0.book Page 44 Thursday, July 5, 2012 5:19 PM

Funcionamiento de equipos
45

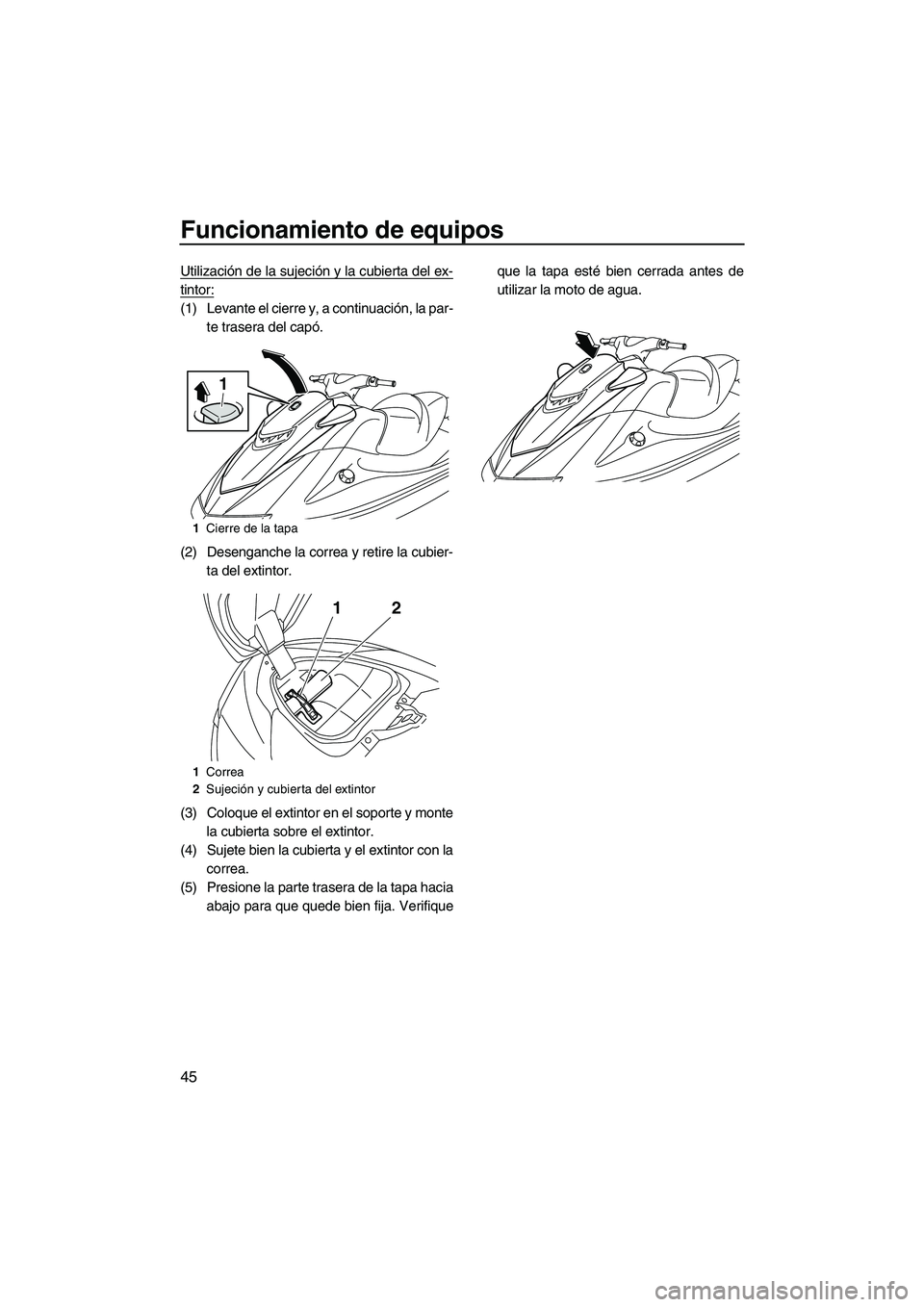

Utilización de la sujeción y la cubierta del ex-
tintor:
(1) Levante el cierre y, a continuación, la par-te trasera del capó.
(2) Desenganche la correa y retire la cubier- ta del extintor.
(3) Coloque el extintor en el soporte y monte la cubierta sobre el extintor.
(4) Sujete bien la cubierta y el extintor con la correa.
(5) Presione la parte trasera de la tapa hacia abajo para que quede bien fija. Verifique que la tapa esté bien cerrada antes de
utilizar la moto de agua.
1
Cierre de la tapa
1 Correa
2 Sujeción y cubierta del extintor
1
12
UF2M72S0.book Page 45 Thursday, July 5, 2012 5:19 PM

Requisitos de utilización y manipulación
46
SJU31822

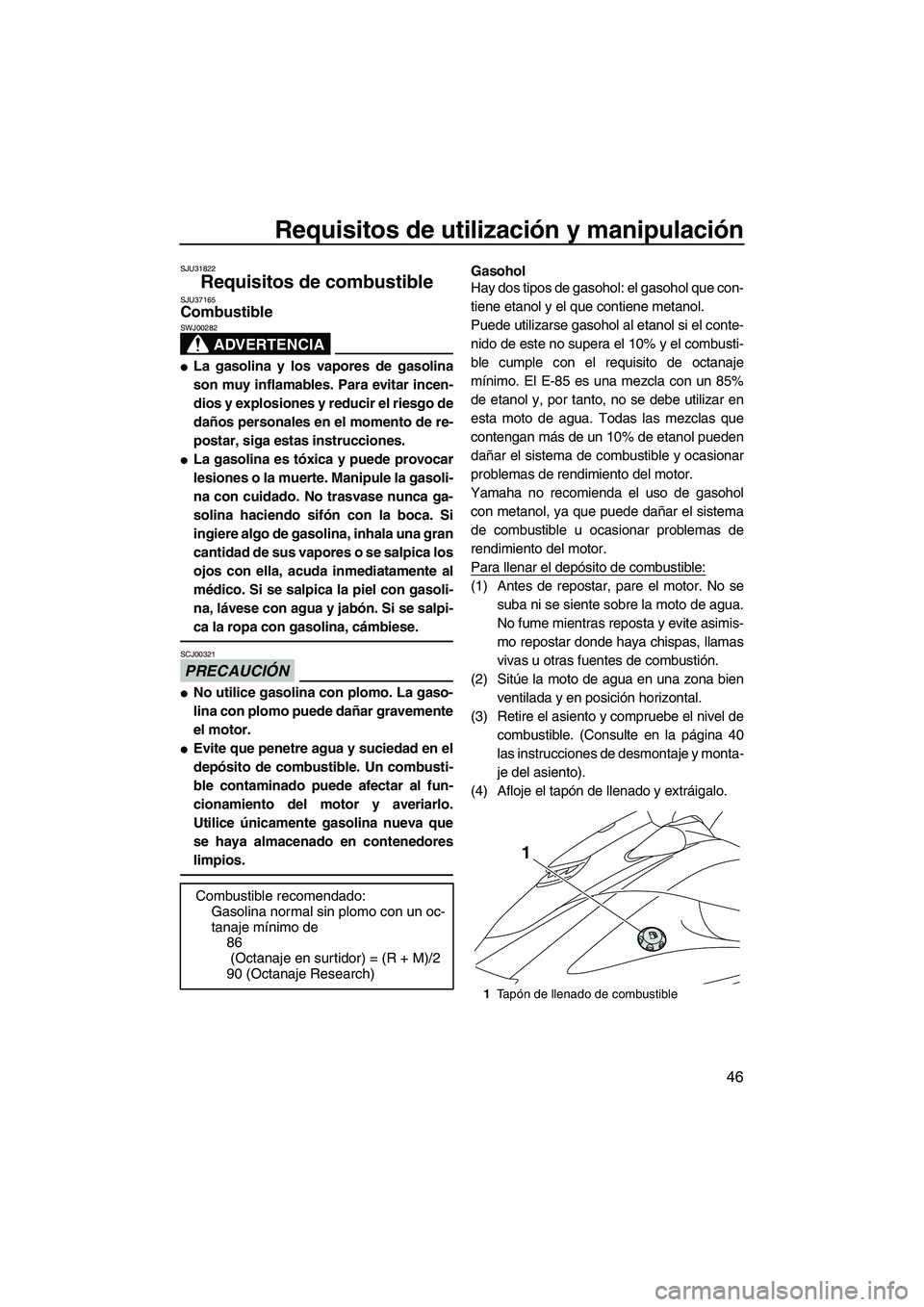

Requisitos de combustible SJU37165Combustible
ADVERTENCIA
SWJ00282
●La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales en el momento de re-
postar, siga estas instrucciones.
●La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. Si
ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos con ella, acuda inmediatamente al
médico. Si se salpica la piel con gasoli-
na, lávese con agua y jabón. Si se salpi-
ca la ropa con gasolina, cámbiese.
PRECAUCIÓN
SCJ00321
●No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente
el motor.
●Evite que penetre agua y suciedad en el
depósito de combustible. Un combusti-
ble contaminado puede afectar al fun-
cionamiento del motor y averiarlo.
Utilice únicamente gasolina nueva que
se haya almacenado en contenedores
limpios.
Gasohol
Hay dos tipos de gasohol: el gasohol que con-
tiene etanol y el que contiene metanol.
Puede utilizarse gasohol al etanol si el conte-
nido de este no supera el 10% y el combusti-
ble cumple con el requisito de octanaje
mínimo. El E-85 es una mezcla con un 85%
de etanol y, por tanto, no se debe utilizar en
esta moto de agua. Todas las mezclas que
contengan más de un 10% de etanol pueden
dañar el sistema de combustible y ocasionar
problemas de rendimiento del motor.
Yamaha no recomienda el uso de gasohol con metanol, ya que puede dañar el sistema
de combustible u ocasionar problemas de
rendimiento del motor.
Para llenar el depósito de combustible:
(1) Antes de repostar, pare el motor. No se suba ni se siente sobre la moto de agua.
No fume mientras reposta y evite asimis-
mo repostar donde haya chispas, llamas
vivas u otras fuentes de combustión.
(2) Sitúe la moto de agua en una zona bien ventilada y en posición horizontal.
(3) Retire el asiento y compruebe el nivel de combustible. (Consulte en la página 40
las instrucciones de desmontaje y monta-
je del asiento).
(4) Afloje el tapón de llenado y extráigalo.
Combustible recomendado: Gasolina normal sin plomo con un oc-
tanaje mínimo de86
(Octanaje en surtidor) = (R + M)/2
90 (Octanaje Research)
1Tapón de llenado de combustible
1
UF2M72S0.book Page 46 Thursday, July 5, 2012 5:19 PM

Requisitos de utilización y manipulación
47

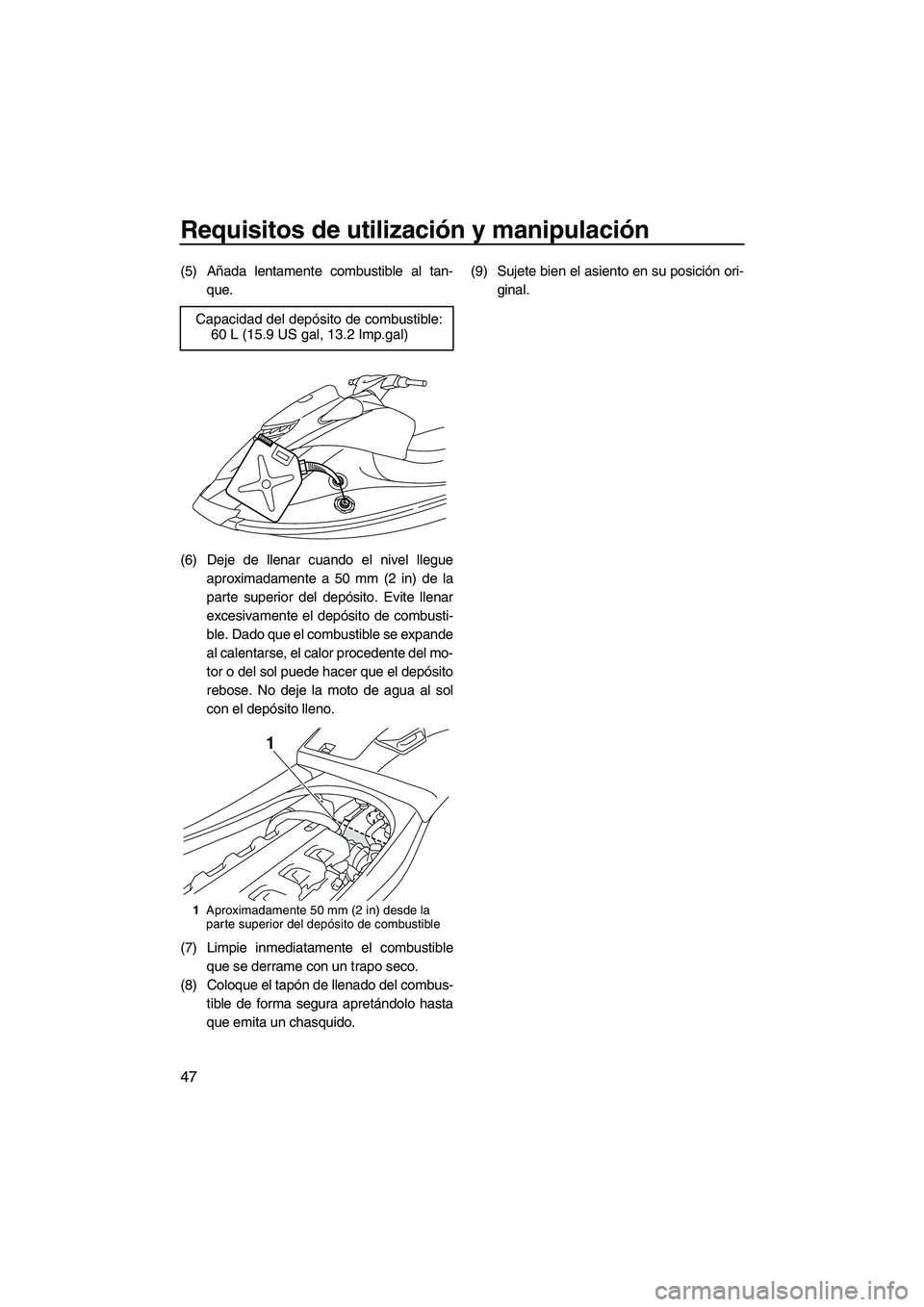

(5) Añada lentamente combustible al tan-que.
(6) Deje de llenar cuando el nivel llegue aproximadamente a 50 mm (2 in) de la
parte superior del depósito. Evite llenar
excesivamente el depósito de combusti-
ble. Dado que el combustible se expande
al calentarse, el calor procedente del mo-
tor o del sol puede hacer que el depósito
rebose. No deje la moto de agua al sol
con el depósito lleno.
(7) Limpie inmediatamente el combustible que se derrame con un trapo seco.
(8) Coloque el tapón de llenado del combus- tible de forma segura apretándolo hasta
que emita un chasquido. (9) Sujete bien el asiento en su posición ori-
ginal.
Capacidad del depósito de combustible: 60 L (15.9 US gal, 13.2 Imp.gal)
1Aproximadamente 50 mm (2 in) desde la
parte superior del depósito de combustible
1
UF2M72S0.book Page 47 Thursday, July 5, 2012 5:19 PM

Requisitos de utilización y manipulación
48
SJU40290

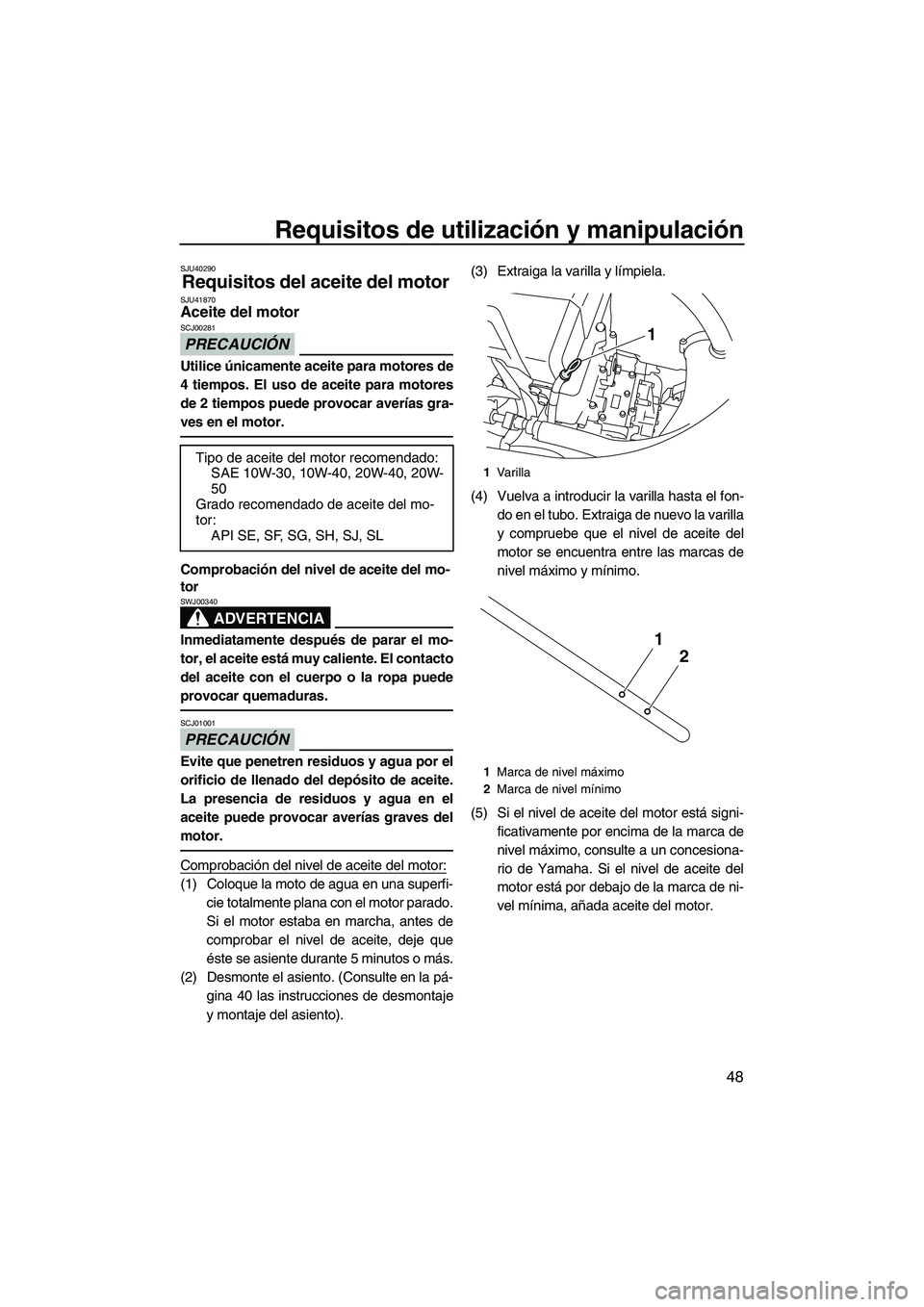

Requisitos del aceite del motor SJU41870Aceite del motor
PRECAUCIÓN
SCJ00281
Utilice únicamente aceite para motores de
4 tiempos. El uso de aceite para motores
de 2 tiempos puede provocar averías gra-
ves en el motor.
Comprobación del nivel de aceite del mo-
tor
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ01001
Evite que penetren residuos y agua por el
orificio de llenado del depósito de aceite.
La presencia de residuos y agua en el
aceite puede provocar averías graves del
motor.
Comprobación del nivel de aceite del motor:
(1) Coloque la moto de agua en una superfi-cie totalmente plana con el motor parado.
Si el motor estaba en marcha, antes de
comprobar el nivel de aceite, deje que
éste se asiente durante 5 minutos o más.
(2) Desmonte el asiento. (Consulte en la pá- gina 40 las instrucciones de desmontaje
y montaje del asiento). (3) Extraiga la varilla y límpiela.
(4) Vuelva a introducir la varilla hasta el fon-
do en el tubo. Extraiga de nuevo la varilla
y compruebe que el nivel de aceite del
motor se encuentra entre las marcas de
nivel máximo y mínimo.
(5) Si el nivel de aceite del motor está signi- ficativamente por encima de la marca de
nivel máximo, consulte a un concesiona-
rio de Yamaha. Si el nivel de aceite del
motor está por debajo de la marca de ni-
vel mínima, añada aceite del motor.
Tipo de aceite del motor recomendado:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Grado recomendado de aceite del mo-
tor:
API SE, SF, SG, SH, SJ, SL
1Va r i l l a
1 Marca de nivel máximo
2 Marca de nivel mínimo
1
2
1
UF2M72S0.book Page 48 Thursday, July 5, 2012 5:19 PM

Requisitos de utilización y manipulación
49

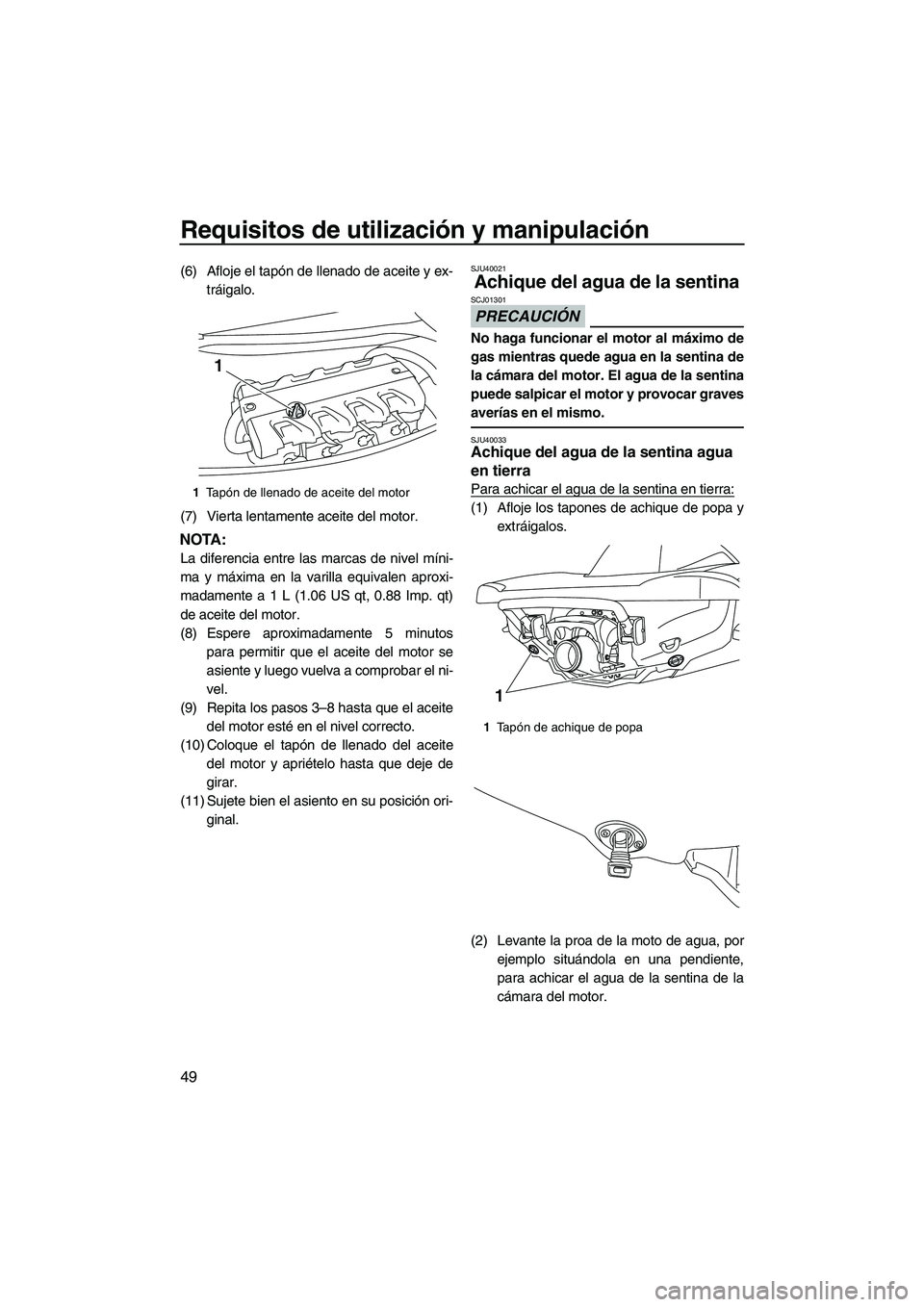

(6) Afloje el tapón de llenado de aceite y ex-tráigalo.
(7) Vierta lentamente aceite del motor.
NOTA:
La diferencia entre las marcas de nivel míni-
ma y máxima en la varilla equivalen aproxi-
madamente a 1 L (1.06 US qt, 0.88 Imp. qt)
de aceite del motor.
(8) Espere aproximadamente 5 minutos para permitir que el aceite del motor se
asiente y luego vuelva a comprobar el ni-
vel.
(9) Repita los pasos 3–8 hasta que el aceite del motor esté en el nivel correcto.
(10) Coloque el tapón de llenado del aceite del motor y apriételo hasta que deje de
girar.
(11) Sujete bien el asiento en su posición ori- ginal.
SJU40021
Achique del agua de la sentina
PRECAUCIÓN
SCJ01301
No haga funcionar el motor al máximo de
gas mientras quede agua en la sentina de
la cámara del motor. El agua de la sentina
puede salpicar el motor y provocar graves
averías en el mismo.
SJU40033Achique del agua de la sentina agua
en tierra
Para achicar el agua de la sentina en tierra:
(1) Afloje los tapones de achique de popa y
extráigalos.
(2) Levante la proa de la moto de agua, por ejemplo situándola en una pendiente,
para achicar el agua de la sentina de la
cámara del motor.
1Tapón de llenado de aceite del motor
1
1Tapón de achique de popa
1
UF2M72S0.book Page 49 Thursday, July 5, 2012 5:19 PM

Requisitos de utilización y manipulación
50

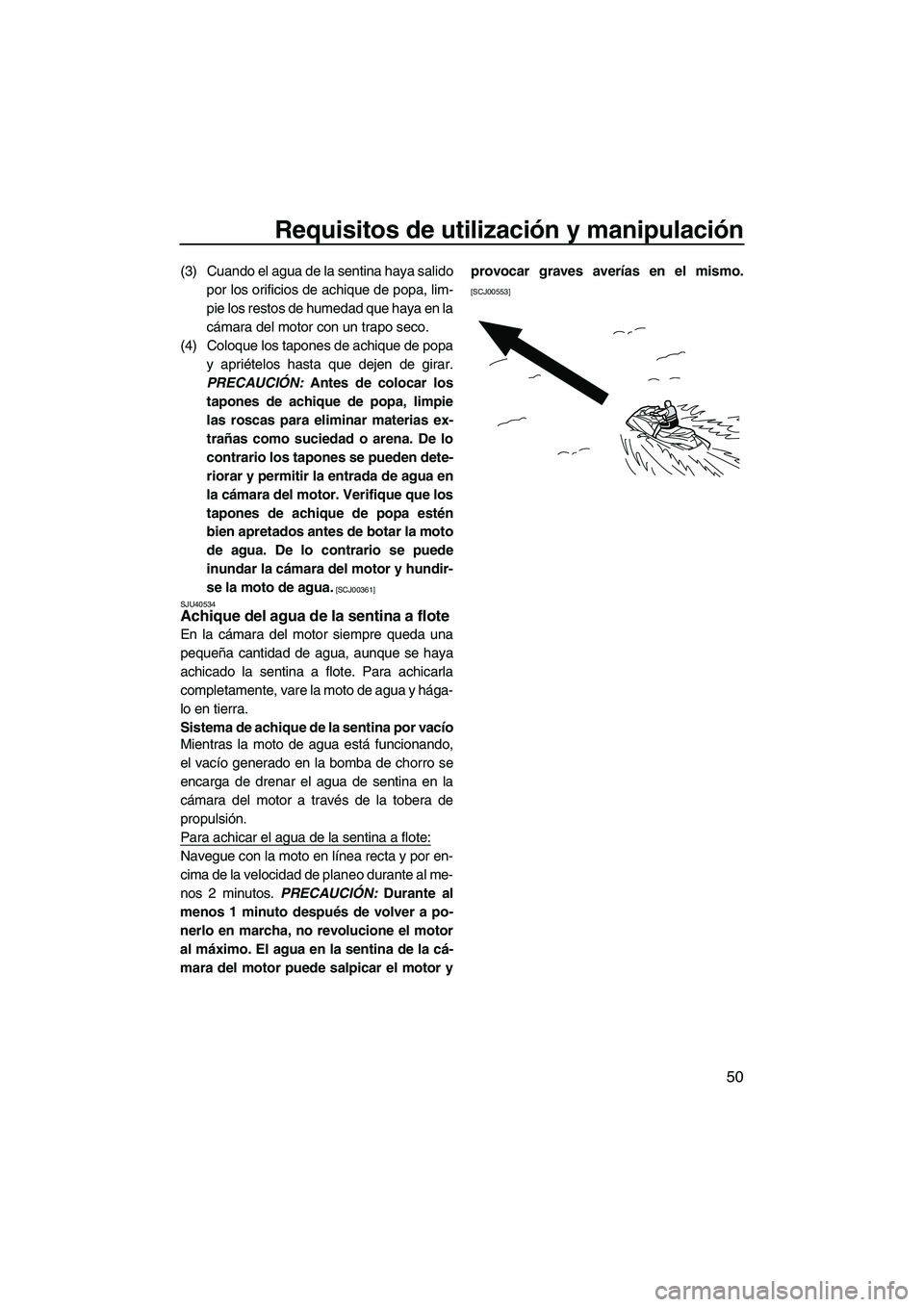

(3) Cuando el agua de la sentina haya salidopor los orificios de achique de popa, lim-
pie los restos de humedad que haya en la
cámara del motor con un trapo seco.
(4) Coloque los tapones de achique de popa y apriételos hasta que dejen de girar.
PRECAUCIÓN: Antes de colocar los
tapones de achique de popa, limpie
las roscas para eliminar materias ex-
trañas como suciedad o arena. De lo
contrario los tapones se pueden dete-
riorar y permitir la entrada de agua en
la cámara del motor. Verifique que los
tapones de achique de popa estén
bien apretados antes de botar la moto
de agua. De lo contrario se puede
inundar la cámara del motor y hundir-
se la moto de agua.
[SCJ00361]
SJU40534
Achique del agua de la sentina a flote
En la cámara del motor siempre queda una
pequeña cantidad de agua, aunque se haya
achicado la sentina a flote. Para achicarla
completamente, vare la moto de agua y hága-
lo en tierra.
Sistema de achique de la sentina por vacío
Mientras la moto de agua está funcionando,
el vacío generado en la bomba de chorro se
encarga de drenar el agua de sentina en la
cámara del motor a través de la tobera de
propulsión.
Para achicar el agua de la sentina a flote:
Navegue con la moto en línea recta y por en-
cima de la velocidad de planeo durante al me-
nos 2 minutos. PRECAUCIÓN: Durante al
menos 1 minuto después de volver a po-
nerlo en marcha, no revolucione el motor
al máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el motor y provocar graves averías en el mismo.
[SCJ00553]
UF2M72S0.book Page 50 Thursday, July 5, 2012 5:19 PM

Requisitos de utilización y manipulación
51
SJU33464

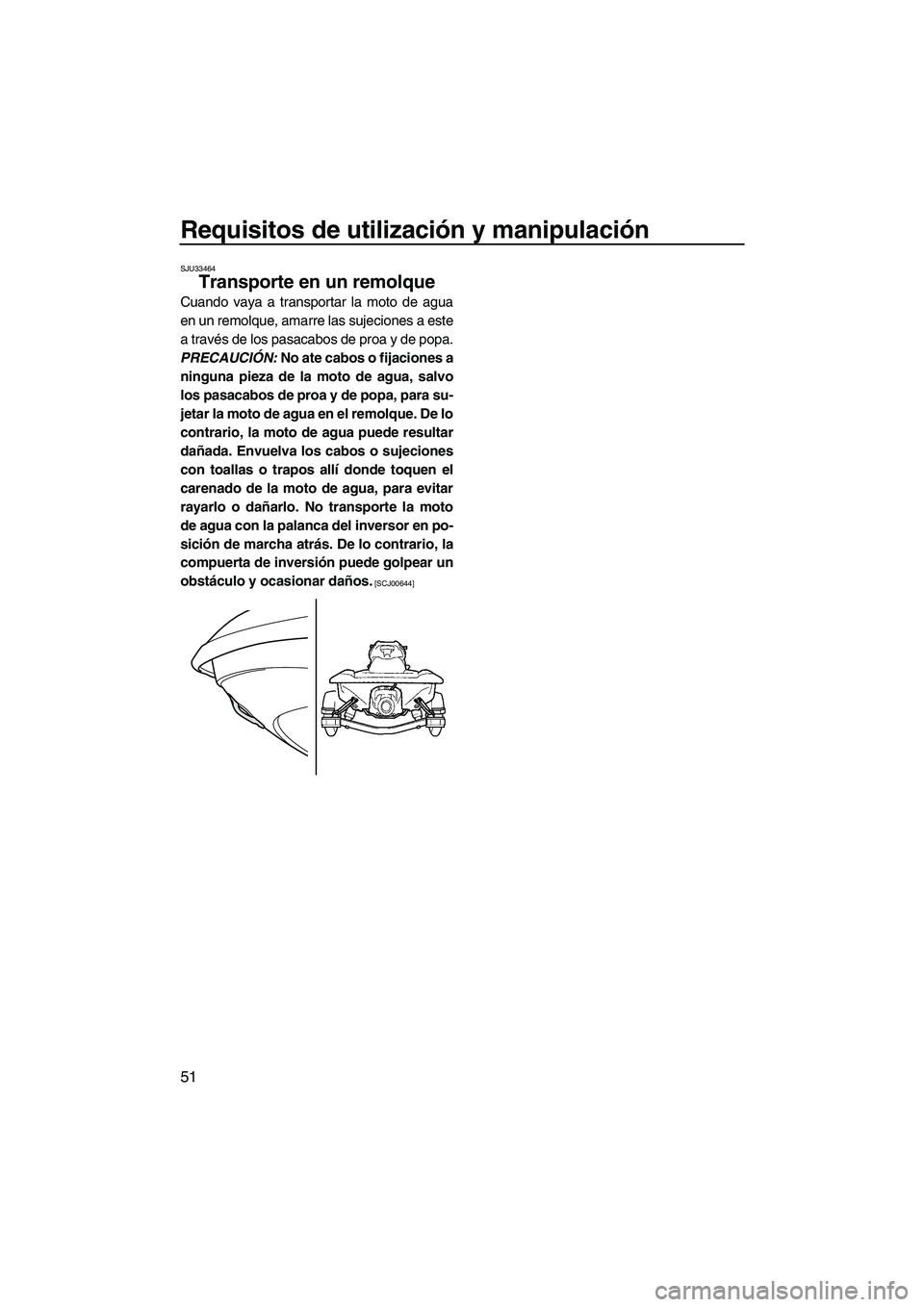

Transporte en un remolque
Cuando vaya a transportar la moto de agua
en un remolque, amarre las sujeciones a este
a través de los pasacabos de proa y de popa.
PRECAUCIÓN: No ate cabos o fijaciones a
ninguna pieza de la moto de agua, salvo
los pasacabos de proa y de popa, para su-
jetar la moto de agua en el remolque. De lo
contrario, la moto de agua puede resultar
dañada. Envuelva los cabos o sujeciones
con toallas o trapos allí donde toquen el
carenado de la moto de agua, para evitar
rayarlo o dañarlo. No transporte la moto
de agua con la palanca del inversor en po-
sición de marcha atrás. De lo contrario, la
compuerta de inversión puede golpear un
obstáculo y ocasionar daños.
[SCJ00644]
UF2M72S0.book Page 51 Thursday, July 5, 2012 5:19 PM

Funcionamiento por primera vez
52
SJU36665

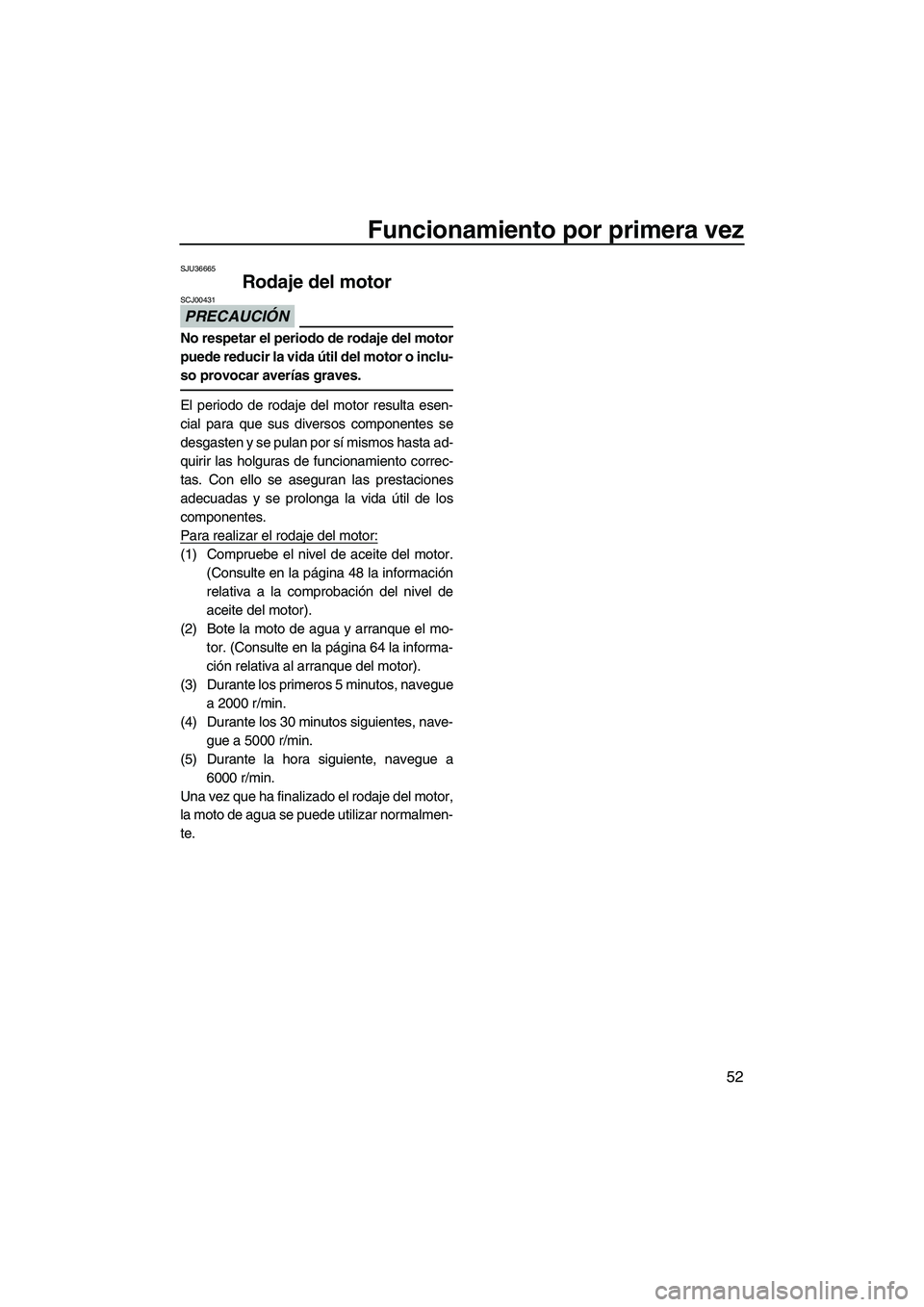

Rodaje del motor
PRECAUCIÓN
SCJ00431
No respetar el periodo de rodaje del motor
puede reducir la vida útil del motor o inclu-
so provocar averías graves.
El periodo de rodaje del motor resulta esen-
cial para que sus diversos componentes se
desgasten y se pulan por sí mismos hasta ad-
quirir las holguras de funcionamiento correc-
tas. Con ello se aseguran las prestaciones
adecuadas y se prolonga la vida útil de los
componentes.
Para realizar el rodaje del motor:
(1) Compruebe el nivel de aceite del motor.(Consulte en la página 48 la información
relativa a la comprobación del nivel de
aceite del motor).
(2) Bote la moto de agua y arranque el mo- tor. (Consulte en la página 64 la informa-
ción relativa al arranque del motor).
(3) Durante los primeros 5 minutos, navegue a 2000 r/min.
(4) Durante los 30 minutos siguientes, nave- gue a 5000 r/min.
(5) Durante la hora siguiente, navegue a 6000 r/min.
Una vez que ha finalizado el rodaje del motor,
la moto de agua se puede utilizar normalmen-
te.
UF2M72S0.book Page 52 Thursday, July 5, 2012 5:19 PM

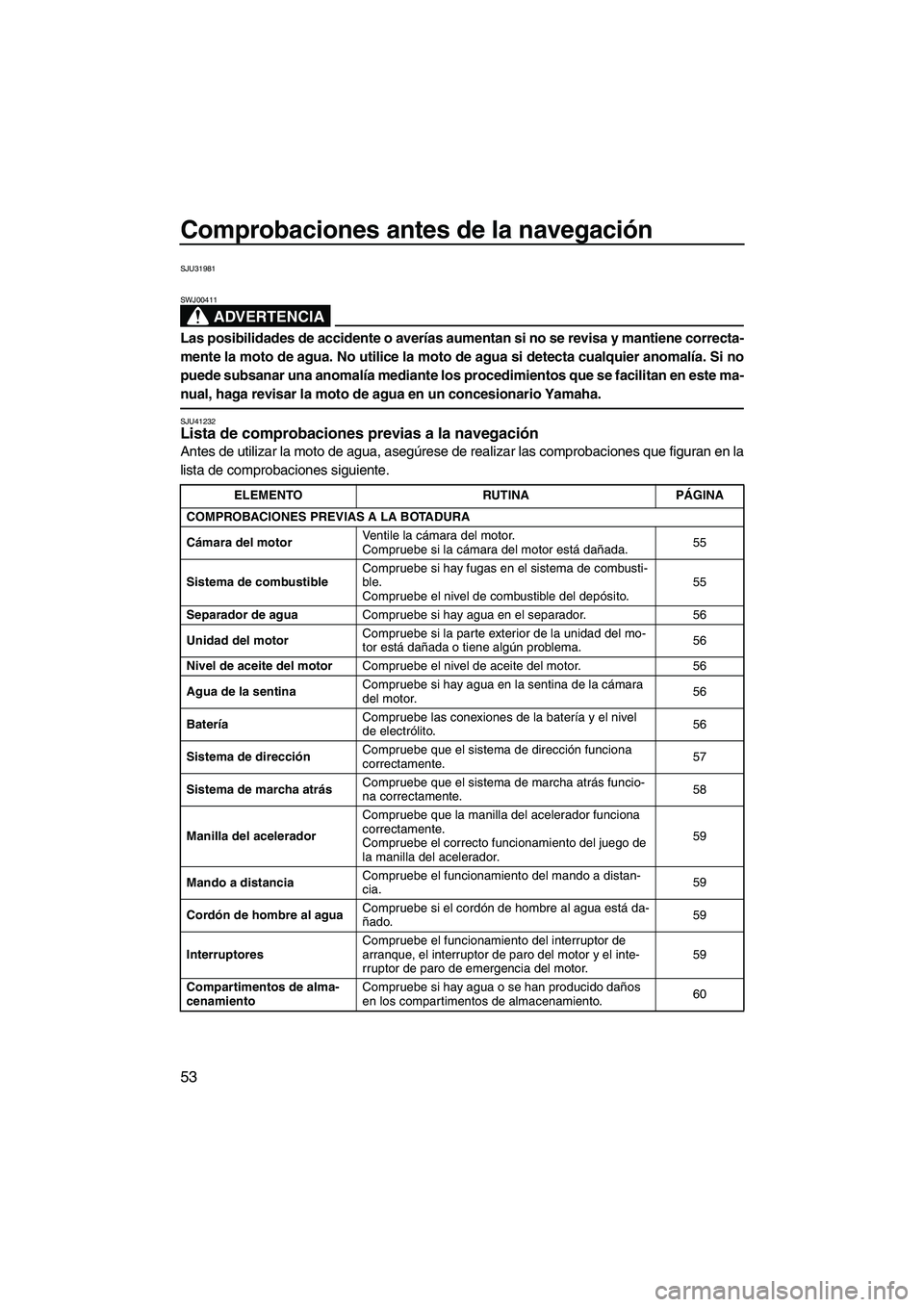

Comprobaciones antes de la navegación
53
SJU31981
ADVERTENCIA
SWJ00411
Las posibilidades de accidente o averías aumentan si no se revisa y mantiene correcta-
mente la moto de agua. No utilice la moto de agua si detecta cualquier anomalía. Si no
puede subsanar una anomalía mediante los procedimientos que se facilitan en este ma-
nual, haga revisar la moto de agua en un concesionario Yamaha.
SJU41232Lista de comprobaciones previas a la navegación
Antes de utilizar la moto de agua, asegúrese de realizar las comprobaciones que figuran en la
lista de comprobaciones siguiente.
ELEMENTO RUTINAPÁGINA
COMPROBACIONES PREVIAS A LA BOTADURA
Cámara del motor Ventile la cámara del motor.
Compruebe si la cámara del motor está dañada.
55
Sistema de combustible Compruebe si hay fugas en el sistema de combusti-
ble.
Compruebe el nivel de combustible del depósito. 55
Separador de agua Compruebe si hay agua en el separador. 56
Unidad del motor Compruebe si la parte exterior de la unidad del mo-
tor está dañada o tiene algún problema.
56
Nivel de aceite del motor Compruebe el nivel de aceite del motor. 56
Agua de la sentina Compruebe si hay agua en la sentina de la cámara
del motor.
56
Batería Compruebe las conexiones de la batería y el nivel
de electrólito.
56
Sistema de dirección Compruebe que el sistema de dirección funciona
correctamente.
57
Sistema de marcha atrás Compruebe que el sistema de marcha atrás funcio-
na correctamente.
58
Manilla del acelerador Compruebe que la manilla
del acelerador funciona
correctamente.
Compruebe el correcto funcionamiento del juego de
la manilla del acelerador. 59
Mando a distancia Compruebe el funcionamiento del mando a distan-
cia.
59
Cordón de hombre al agua Compruebe si el cordón de hombre al agua está da-
ñado.
59
Interruptores Compruebe el funcionamiento del interruptor de
arranque, el interruptor de paro del motor y el inte-
rruptor de paro de emergencia del motor. 59
Compartimentos de alma-
cenamiento Compruebe si hay agua o se han producido daños
en los compartimentos de almacenamiento.
60
UF2M72S0.book Page 53 Thursday, July 5, 2012 5:19 PM
