YAMAHA VXS 2014 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2014, Model line: VXS, Model: YAMAHA VXS 2014Pages: 104, PDF Dimensioni: 4.12 MB
Page 91 of 104

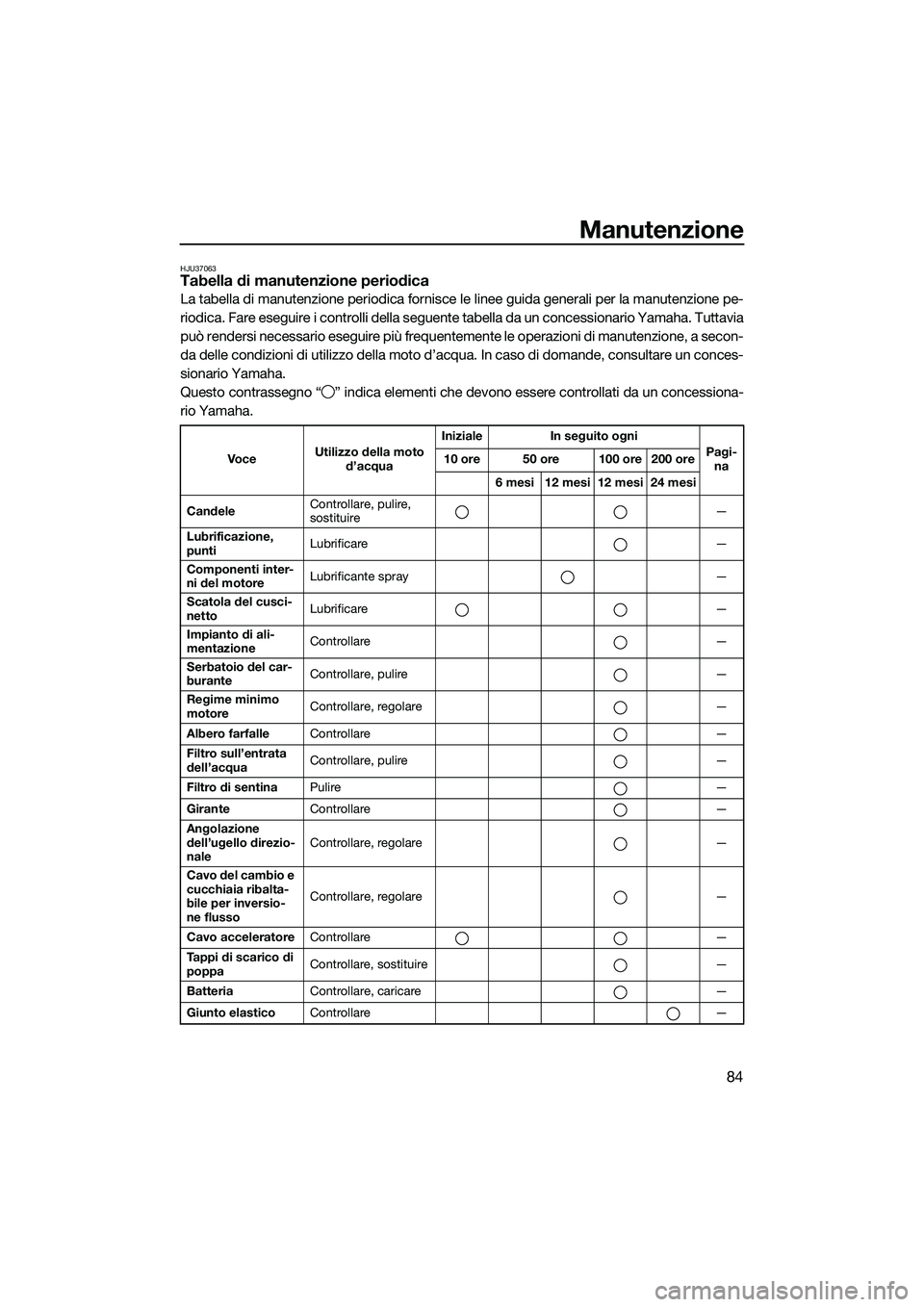

Manutenzione
84
HJU37063Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqu a. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ ” indica elementi che devono essere controllati da un concessiona-
rio Yamaha.
Vo c e Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
Candele Controllare, pulire,
sostituire
—
Lubrificazione,
punti Lubrificare —
Componenti inter-
ni del motore Lubrificante spray —
Scatola del cusci-
netto Lubrificare —
Impianto di ali-
mentazione Controllare —
Serbatoio del car-
burante Controllare, pulire —
Regime minimo
motore Controllare, regolare —
Albero farfalle Controllare —
Filtro sull’entrata
dell’acqua Controllare, pulire —
Filtro di sentina Pulire —
Girante Controllare —
Angolazione
dell’ugello direzio-
nale Controllare, regolare —
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flusso Controllare, regolare —
Cavo acceleratore Controllare —
Tappi di scarico di
poppa Controllare, sostituire —
Batteria Controllare, caricare —
Giunto elastico Controllare —
UF2M73H0.book Page 84 Friday, August 2, 2013 11:37 AM

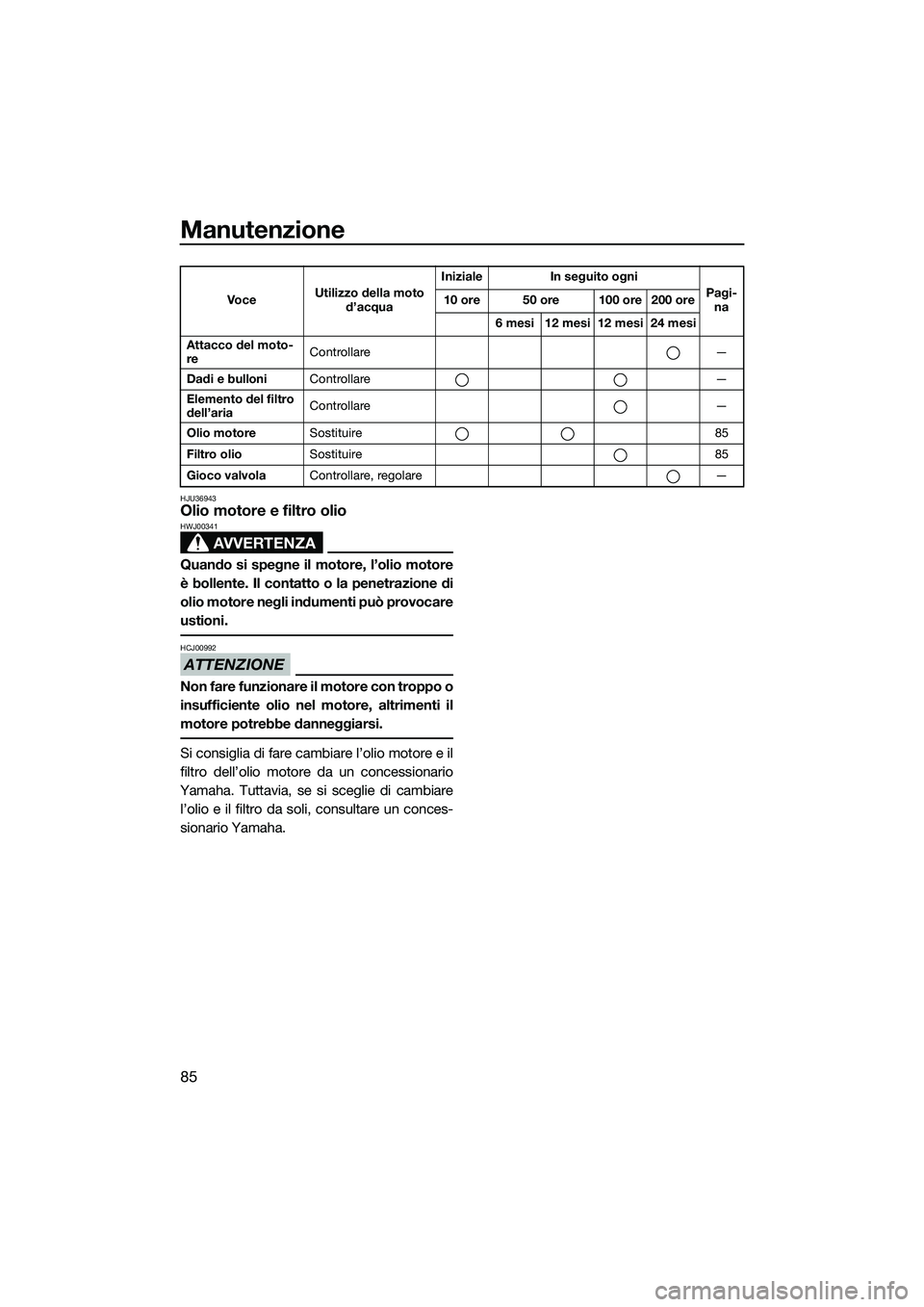

Page 92 of 104

Manutenzione
85
HJU36943Olio motore e filtro olio
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Attacco del moto-
re Controllare —
Dadi e bulloni Controllare —
Elemento del filtro
dell’aria Controllare —
Olio motore Sostituire 85
Filtro olio Sostituire 85
Gioco valvola Controllare, regolare —
Vo c e
Utilizzo della moto
d’acqua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2M73H0.book Page 85 Friday, August 2, 2013 11:37 AM
Page 93 of 104

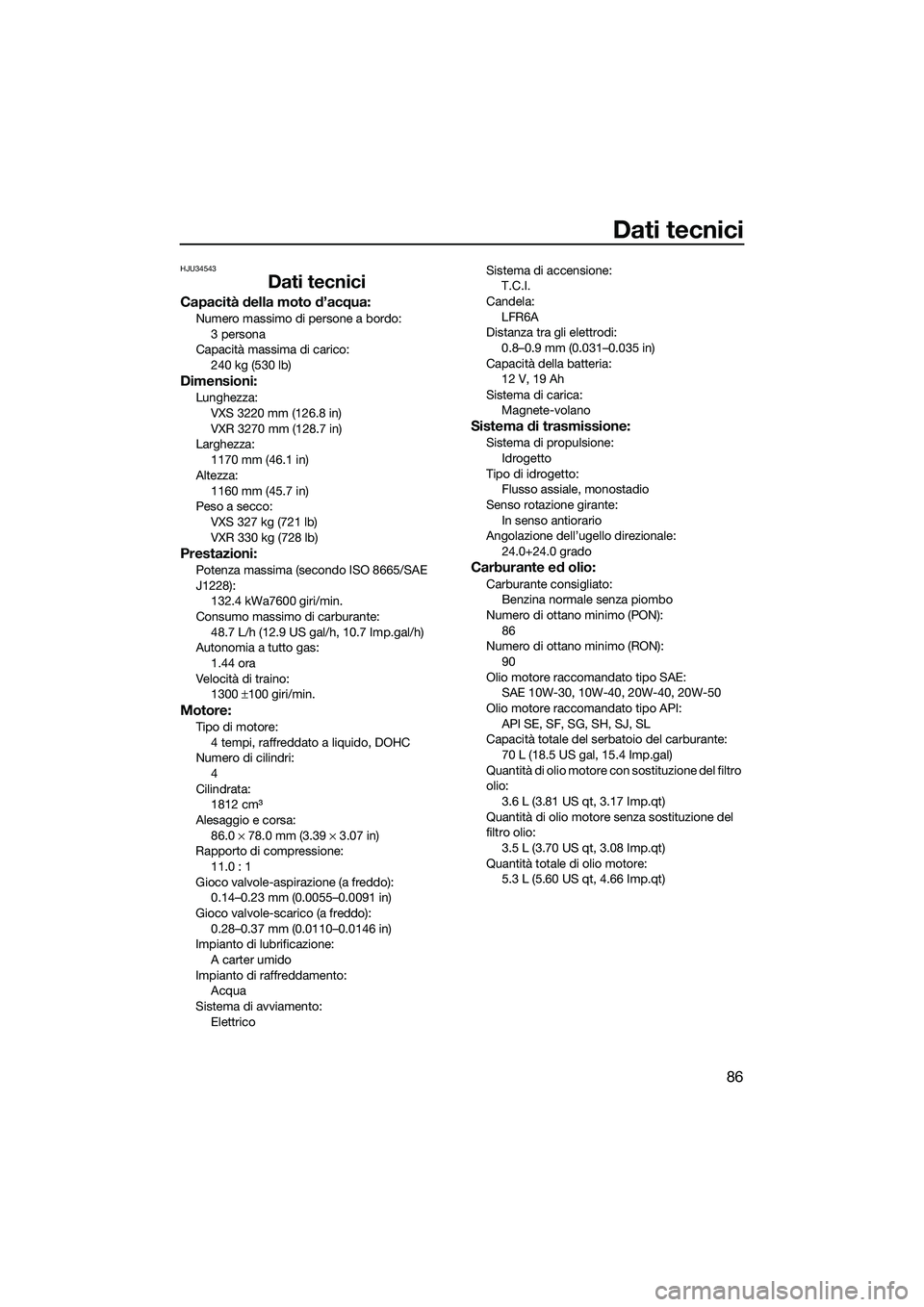

Dati tecnici
86
HJU34543
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:3 persona
Capacità massima di carico: 240 kg (530 lb)
Dimensioni:
Lunghezza:
VXS 3220 mm (126.8 in)
VXR 3270 mm (128.7 in)
Larghezza:
1170 mm (46.1 in)
Altezza:
1160 mm (45.7 in)
Peso a secco: VXS 327 kg (721 lb)
VXR 330 kg (728 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):132.4 kWa7600 giri/min.
Consumo massimo di carburante: 48.7 L/h (12.9 US gal/h, 10.7 Imp.gal/h)
Autonomia a tutto gas:
1.44 ora
Velocità di traino: 1300 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri: 4
Cilindrata: 1812 cm³
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione: 11.0 : 1
Gioco valvole-aspirazione (a freddo): 0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione: A carter umido
Impianto di raffreddamento: Acqua
Sistema di avviamento:
Elettrico Sistema di accensione:
T.C.I.
Candela: LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria: 12 V, 19 Ah
Sistema di carica: Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 grado
Carburante ed olio:
Carburante consigliato:Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON): 90
Olio motore raccomandato tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2M74H0.book Page 86 Monda y, September 23, 2013 2:44 PM
Page 94 of 104

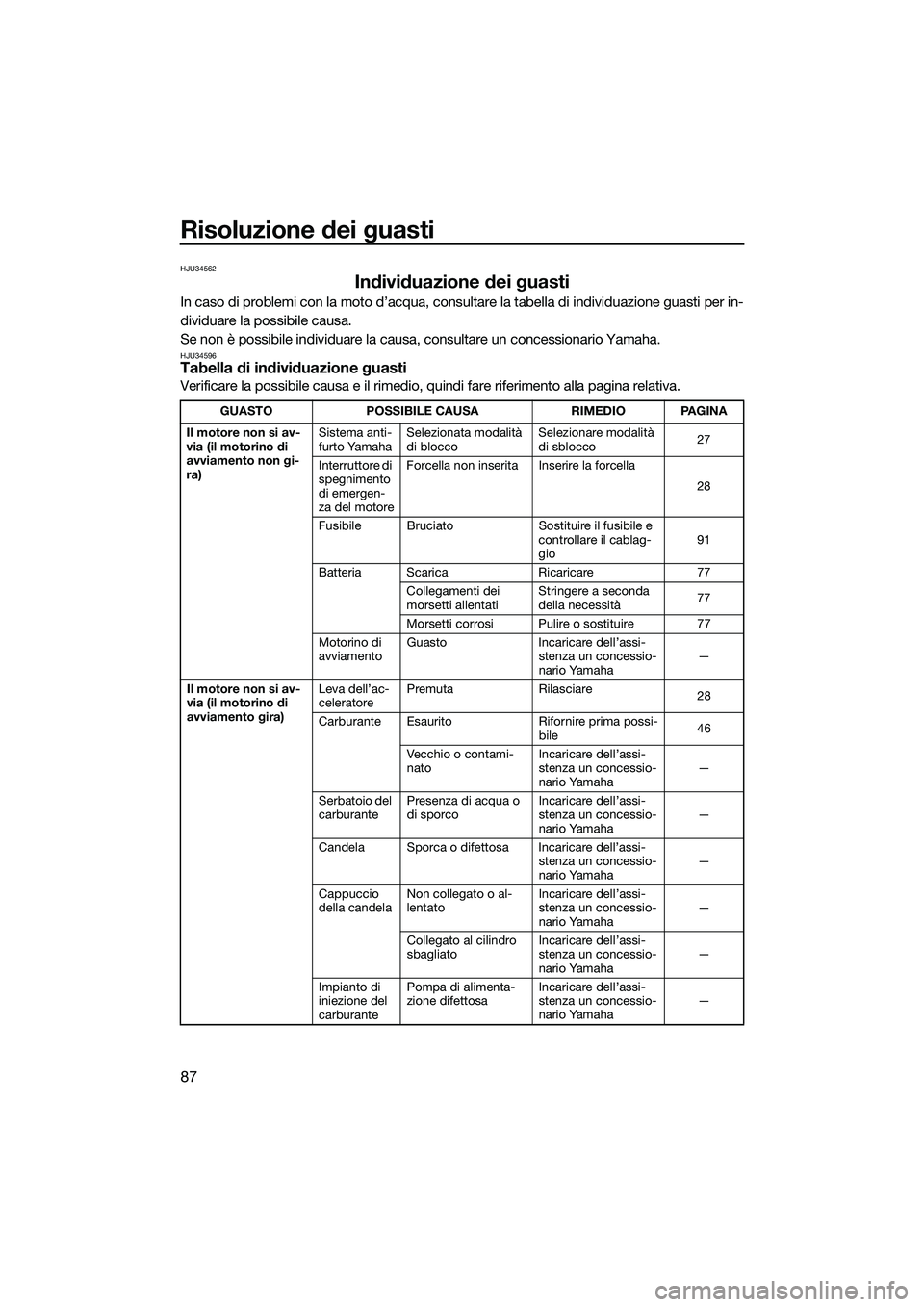

Risoluzione dei guasti
87
HJU34562
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per in-
dividuare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU34596Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTOPOSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra) Sistema anti-
furto Yamaha
Selezionata modalità
di blocco Selezionare modalità
di sblocco
27
Interruttore di
spegnimento
di emergen-
za del motore Forcella non inserita Inserire la forcella
28
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio 91
Batteria Scarica Ricaricare77
Collegamenti dei
morsetti allentati Stringere a seconda
della necessità
77
Morsetti corrosi Pulire o sostituire 77
Motorino di
avviamento Guasto
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Il motore non si av-
via (il motorino di
avviamento gira) Leva dell’ac-
celeratore
Premuta
Rilasciare
28
Carburante Esaurito Rifornire prima possi-
bile 46
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Collegato al cilindro
sbagliato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Pompa di alimenta-
zione difettosa
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
UF2M73H0.book Page 87 Friday, August 2, 2013 11:37 AM
Page 95 of 104

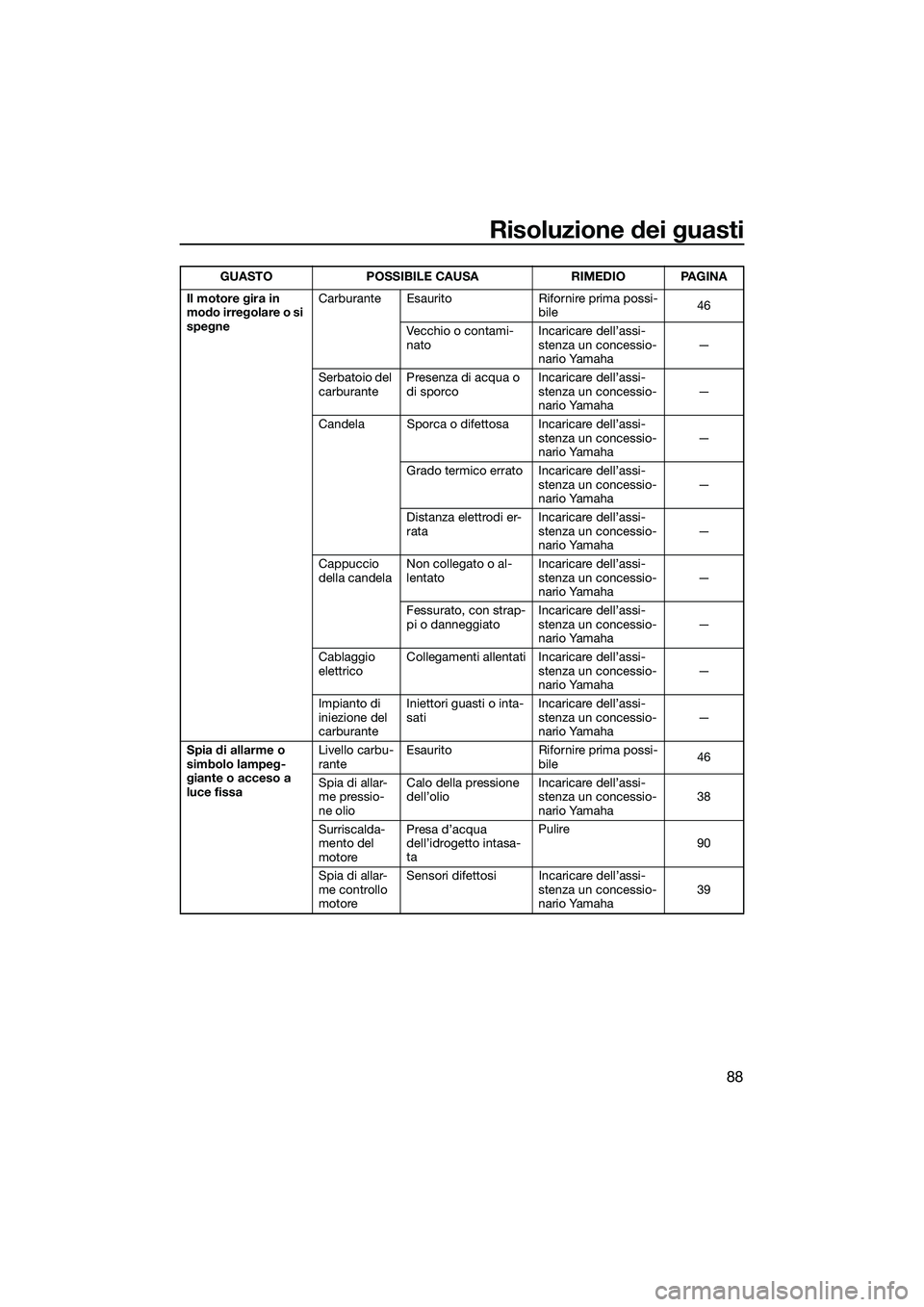

Risoluzione dei guasti
88
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile46
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Fessurato, con strap-
pi o danneggiato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Iniettori guasti o inta-
sati
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissa Livello carbu-
rante
Esaurito Rifornire prima possi-
bile 46
Spia di allar-
me pressio-
ne olio Calo della pressione
dell’olio
Incaricare dell’assi-
stenza un concessio-
nario Yamaha 38
Surriscalda-
mento del
motore Presa d’acqua
dell’idrogetto intasa-
ta Pulire
90
Spia di allar-
me controllo
motore Sensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha 39
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2M73H0.book Page 88 Friday, August 2, 2013 11:37 AM

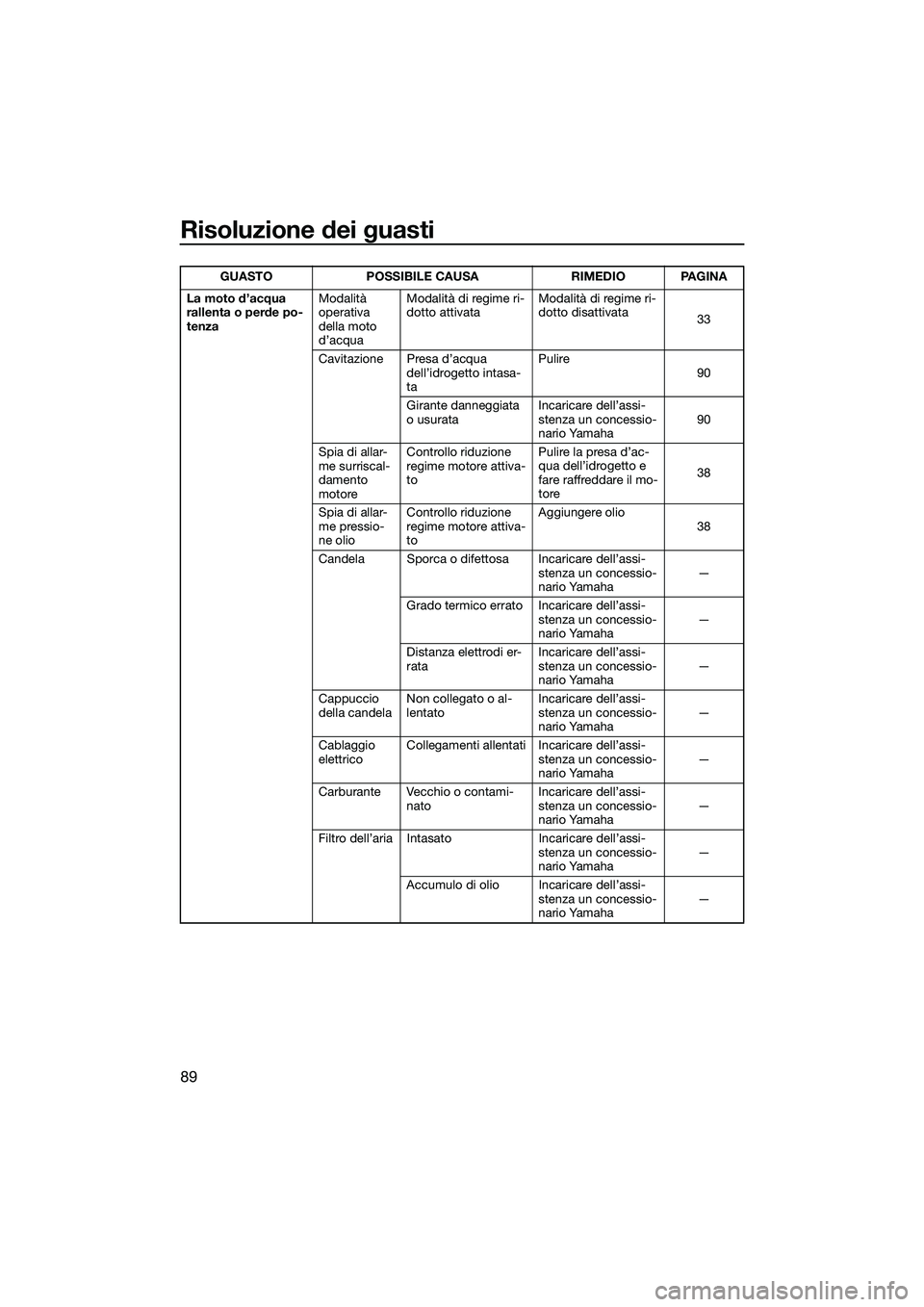

Page 96 of 104

Risoluzione dei guasti
89
La moto d’acqua
rallenta o perde po-
tenzaModalità
operativa
della moto
d’acquaModalità di regime ri-
dotto attivata
Modalità di regime ri-
dotto disattivata
33
Cavitazione Presa d’acqua dell’idrogetto intasa-
ta Pulire
90
Girante danneggiata
o usurata Incaricare dell’assi-
stenza un concessio-
nario Yamaha 90
Spia di allar-
me surriscal-
damento
motore Controllo riduzione
regime motore attiva-
to
Pulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore
38
Spia di allar-
me pressio-
ne olio Controllo riduzione
regime motore attiva-
to Aggiungere olio
38
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cappuccio
della candela Non collegato o al-
lentato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Carburante Vecchio o contami- nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Filtro dell’aria Intasato Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi- stenza un concessio-
nario Yamaha —
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2M73H0.book Page 89 Friday, August 2, 2013 11:37 AM
Page 97 of 104

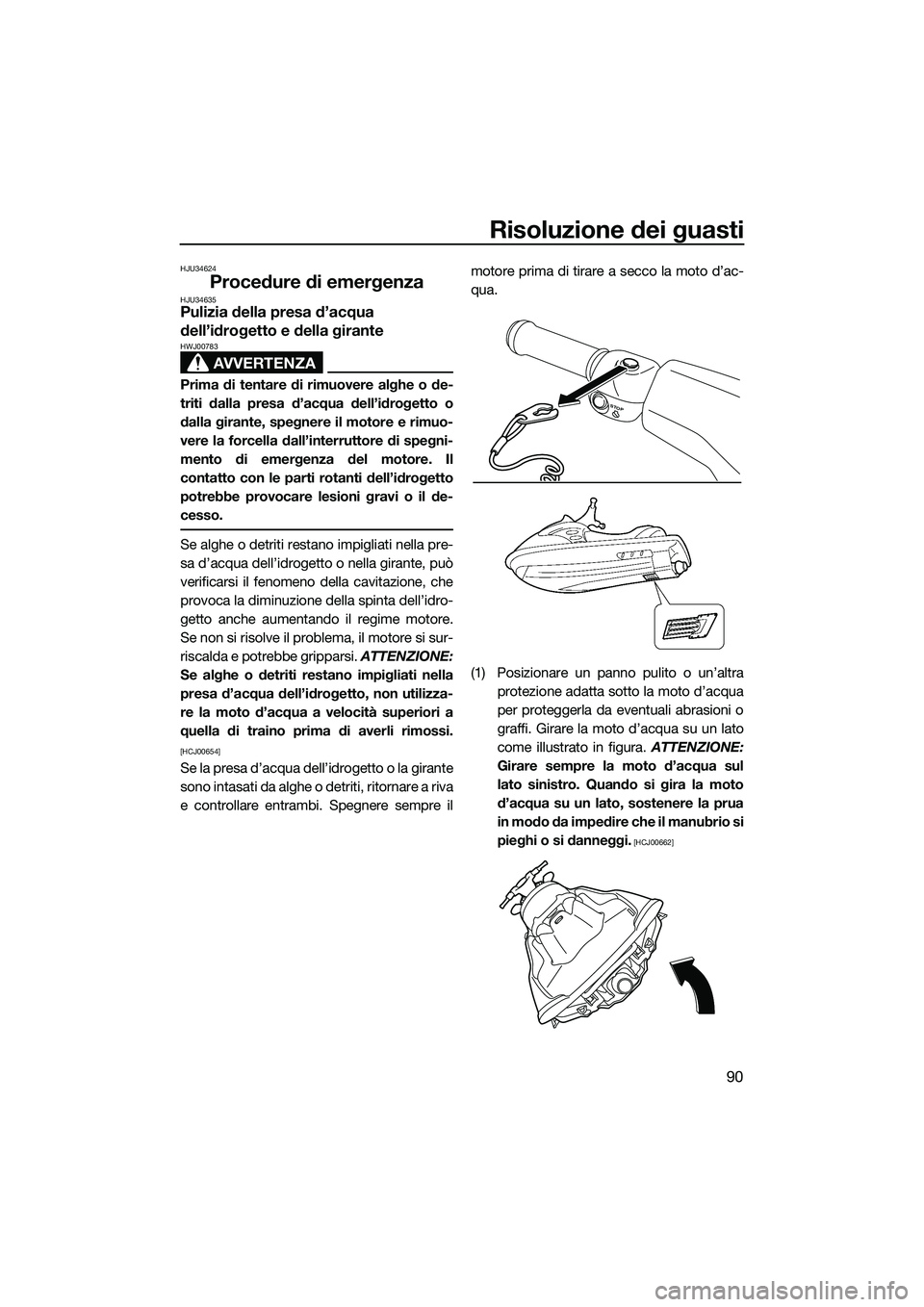

Risoluzione dei guasti
90
HJU34624
Procedure di emergenzaHJU34635Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00783
Prima di tentare di rimuovere alghe o de-
triti dalla presa d’acqua dell’idrogetto o
dalla girante, spegnere il motore e rimuo-
vere la forcella dall’interruttore di spegni-
mento di emergenza del motore. Il
contatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il de-
cesso.
Se alghe o detriti restano impigliati nella pre-
sa d’acqua dell’idrogetto o nella girante, può
verificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore.
Se non si risolve il problema, il motore si sur-
riscalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00654]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre il motore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio si
pieghi o si danneggi.
[HCJ00662]
STOP
UF2M73H0.book Page 90 Friday, August 2, 2013 11:37 AM
Page 98 of 104

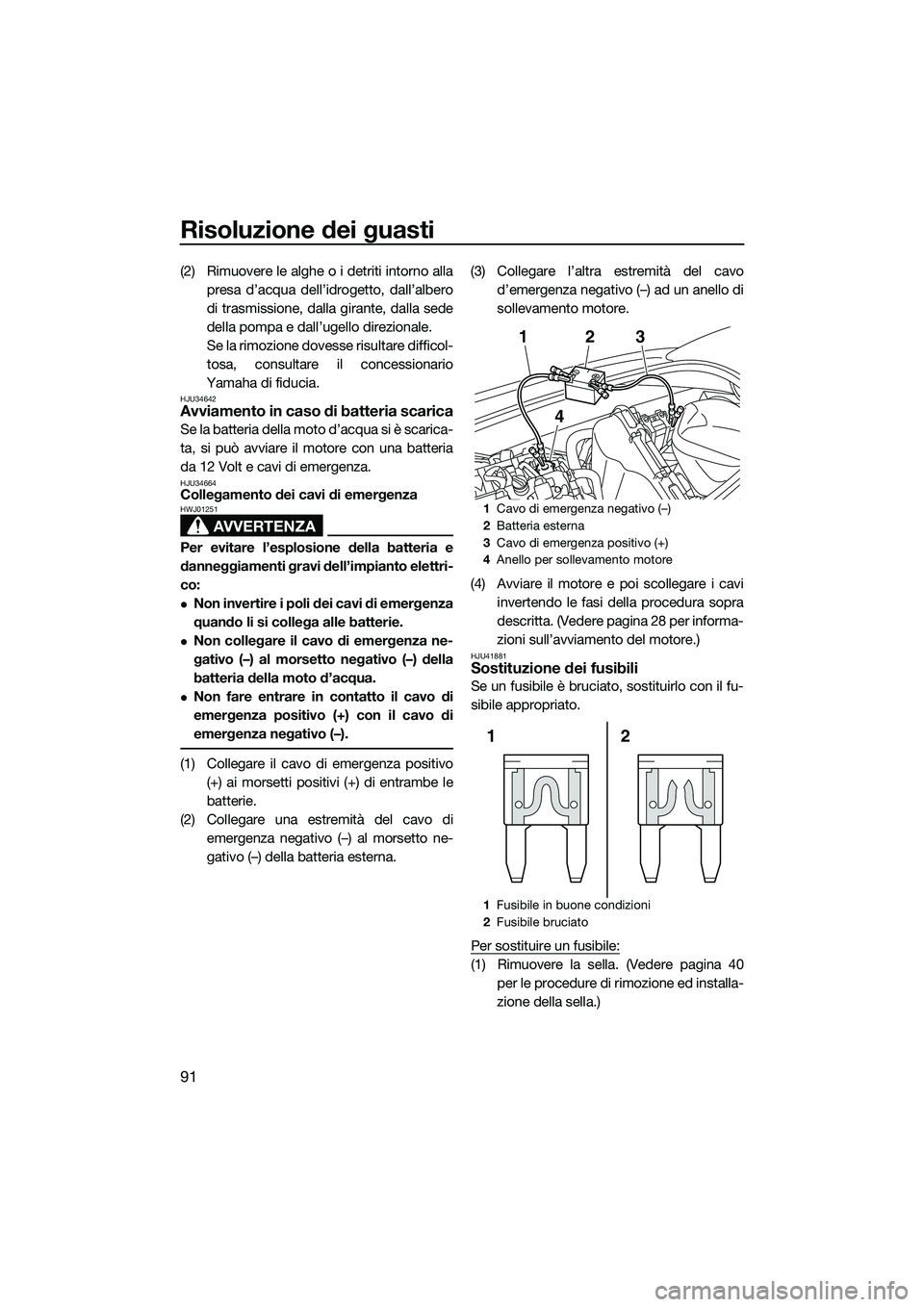

Risoluzione dei guasti
91
(2) Rimuovere le alghe o i detriti intorno allapresa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34642Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria
da 12 Volt e cavi di emergenza.
HJU34664Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01251
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.
Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo (+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna. (3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi invertendo le fasi della procedura sopra
descritta. (Vedere pagina 28 per informa-
zioni sull’avviamento del motore.)
HJU41881Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fu-
sibile appropriato.
Per sostituire un fusibile:
(1) Rimuovere la sella. (Vedere pagina 40per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2 Batteria esterna
3 Cavo di emergenza positivo (+)
4 Anello per sollevamento motore
1 Fusibile in buone condizioni
2 Fusibile bruciato
12
4
3
2
1
UF2M73H0.book Page 91 Friday, August 2, 2013 11:37 AM
Page 99 of 104

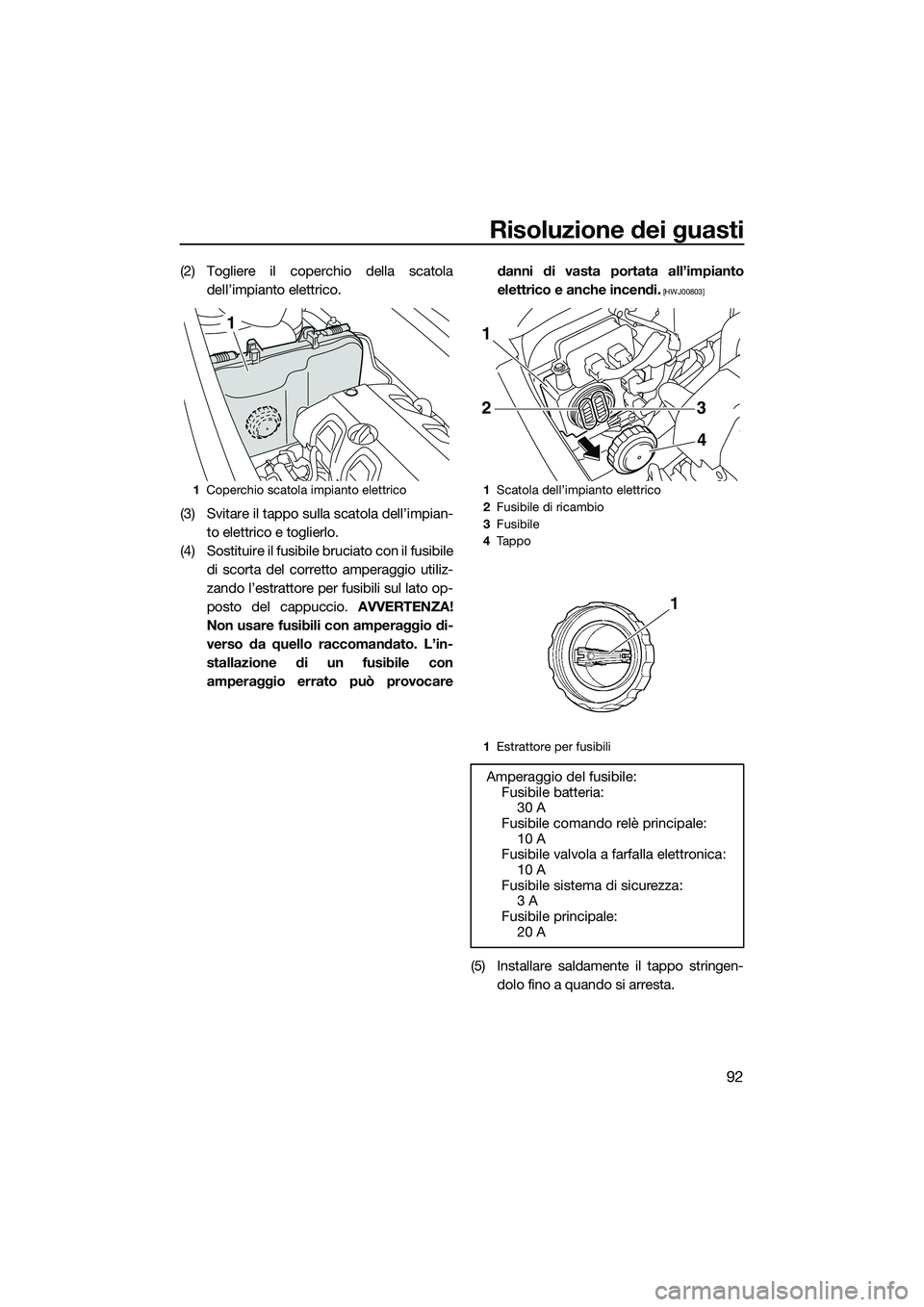

Risoluzione dei guasti
92
(2) Togliere il coperchio della scatoladell’impianto elettrico.
(3) Svitare il tappo sulla scatola dell’impian- to elettrico e toglierlo.
(4) Sostituire il fusibile bruciato con il fusibile di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocare danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00803]
(5) Installare saldamente il tappo stringen-
dolo fino a quando si arresta.
1Coperchio scatola impianto elettrico
1
1Scatola dell’impianto elettrico
2 Fusibile di ricambio
3 Fusibile
4 Ta p p o
1 Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria: 30 A
Fusibile comando relè principale: 10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza: 3 A
Fusibile principale: 20 A
1
2
4
3
UF2M73H0.book Page 92 Friday, August 2, 2013 11:37 AM
Page 100 of 104

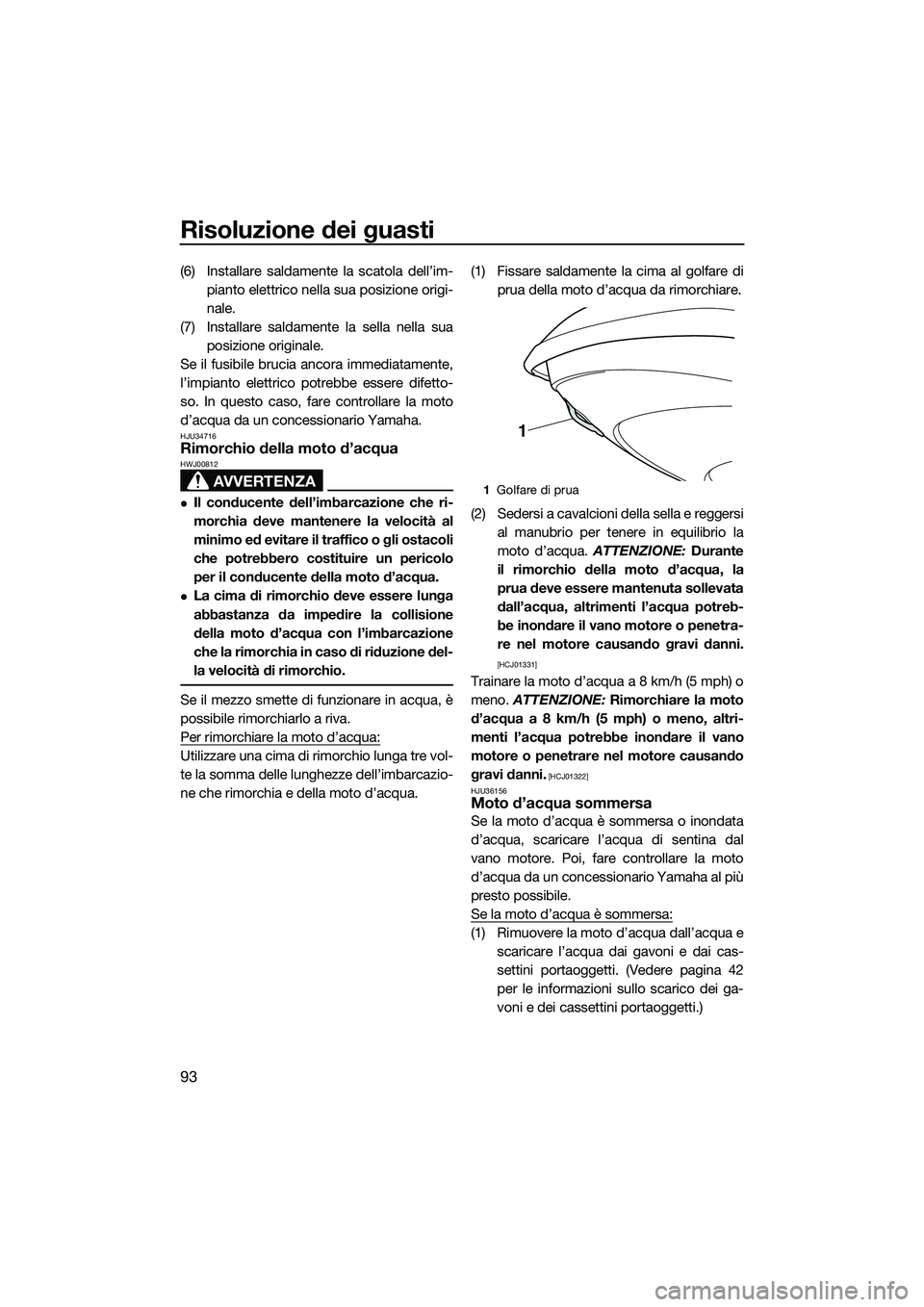

Risoluzione dei guasti
93
(6) Installare saldamente la scatola dell’im-pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente la sella nella sua posizione originale.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico po trebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.
HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lunghezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua. (1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 42
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
1Golfare di prua
1
UF2M73H0.book Page 93 Friday, August 2, 2013 11:37 AM
