Descrizione
24
5
4
1
2 3
10
1112
7
6
8
9

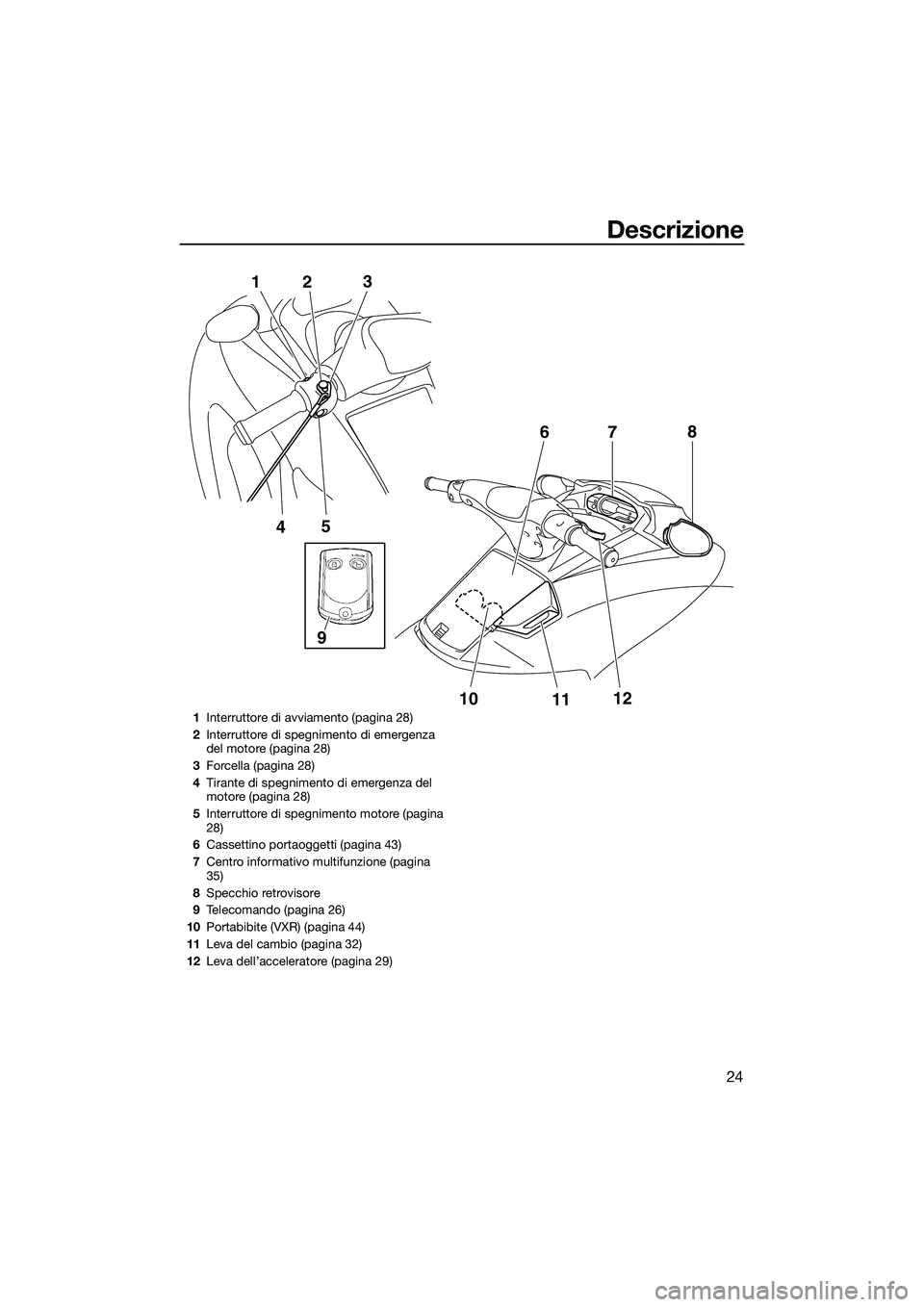

1
Interruttore di avviamento (pagina 28)
2 Interruttore di spegnimento di emergenza
del motore (pagina 28)
3 Forcella (pagina 28)
4 Tirante di spegnimento di emergenza del
motore (pagina 28)
5 Interruttore di spegnimento motore (pagina
28)
6 Cassettino portaoggetti (pagina 43)
7 Centro informativo multifunzione (pagina
35)
8 Specchio retrovisore
9 Telecomando (pagina 26)
10 Portabibite (VXR) (pagina 44)
11 Leva del cambio (pagina 32)
12 Leva dell’acceleratore (pagina 29)
UF2M73H0.book Page 24 Friday, August 2, 2013 11:37 AM

Descrizione
25

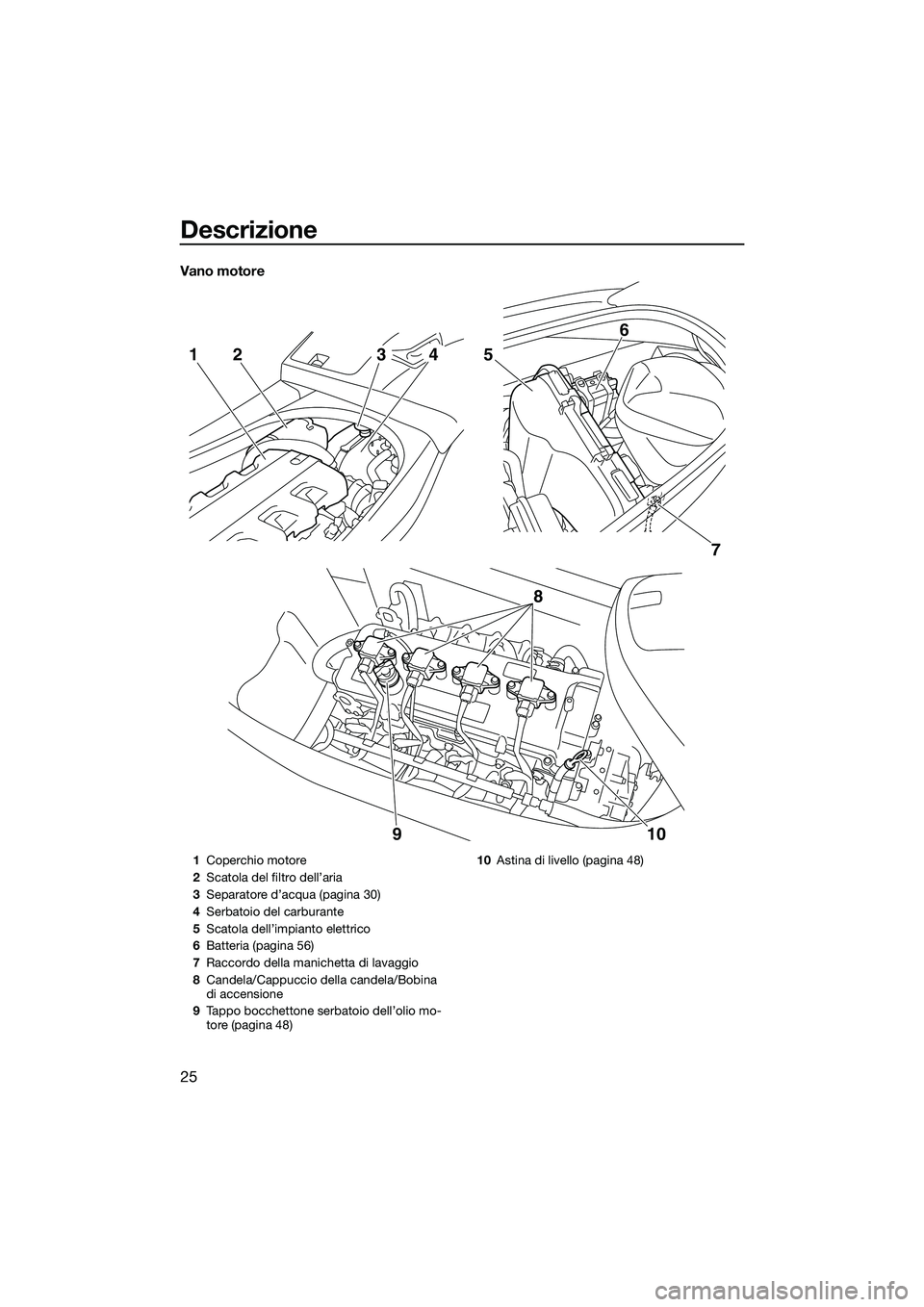

Vano motore
7
5
6
8
10
9
2143
1 Coperchio motore
2 Scatola del filtro dell’aria
3 Separatore d’acqua (pagina 30)
4 Serbatoio del carburante
5 Scatola dell’impianto elettrico
6 Batteria (pagina 56)
7 Raccordo della manichetta di lavaggio
8 Candela/Cappuccio della candela/Bobina
di accensione
9 Tappo bocchettone serbatoio dell’olio mo-
tore (pagina 48) 10
Astina di livello (pagina 48)
UF2M73H0.book Page 25 Friday, August 2, 2013 11:37 AM

Utilizzo della funzione di controllo
26
HJU31025
Funzioni di controllo della moto d’acqua

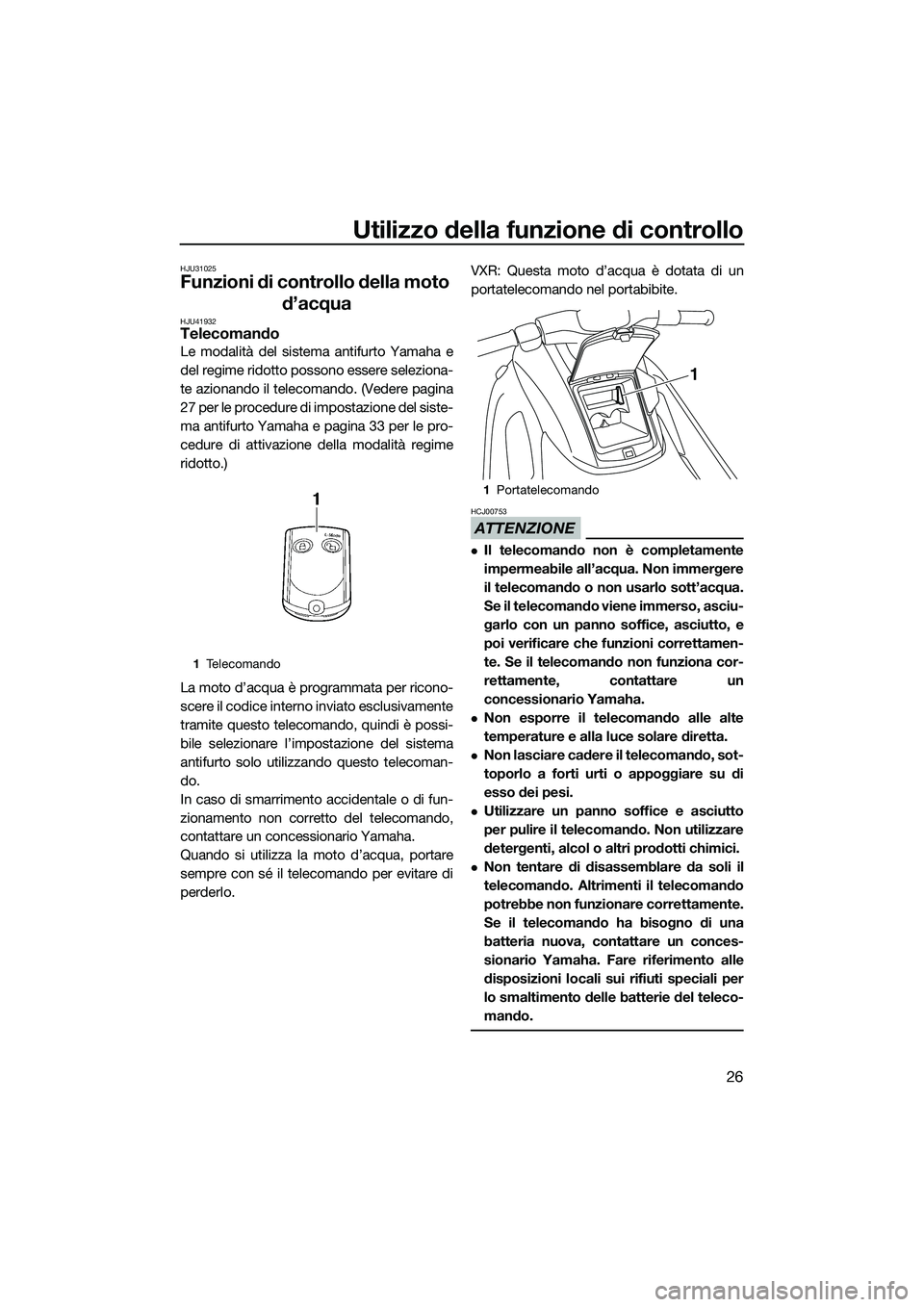

HJU41932Telecomando
Le modalità del sistema antifurto Yamaha e
del regime ridotto possono essere seleziona-
te azionando il telecomando. (Vedere pagina
27 per le procedure di impostazione del siste-
ma antifurto Yamaha e pagina 33 per le pro-
cedure di attivazione della modalità regime
ridotto.)
La moto d’acqua è programmata per ricono-
scere il codice interno inviato esclusivamente
tramite questo telecomando, quindi è possi-
bile selezionare l’impostazione del sistema
antifurto solo utilizzando questo telecoman-
do.
In caso di smarrimento accidentale o di fun-
zionamento non corretto del telecomando,
contattare un concessionario Yamaha.
Quando si utilizza la moto d’acqua, portare
sempre con sé il telecomando per evitare di
perderlo. VXR: Questa moto d’acqua è dotata di un
portatelecomando nel portabibite.
ATTENZIONE
HCJ00753
Il telecomando non è completamente
impermeabile all’acqua. Non immergere
il telecomando o non usarlo sott’acqua.
Se il telecomando viene immerso, asciu-
garlo con un panno soffice, asciutto, e
poi verificare che funzioni correttamen-
te. Se il telecomando non funziona cor-
rettamente, contattare un
concessionario Yamaha.
Non esporre il telecomando alle alte
temperature e alla luce solare diretta.
Non lasciare cadere il telecomando, sot-
toporlo a forti urti o appoggiare su di
esso dei pesi.
Utilizzare un panno soffice e asciutto
per pulire il telecomando. Non utilizzare
detergenti, alcol o altri prodotti chimici.
Non tentare di disassemblare da soli il
telecomando. Altrimenti il telecomando
potrebbe non funzionare correttamente.
Se il telecomando ha bisogno di una
batteria nuova, contattare un conces-
sionario Yamaha. Fare riferimento alle
disposizioni locali sui rifiuti speciali per
lo smaltimento delle batterie del teleco-
mando.
1
Telecomando
1Portatelecomando
1
UF2M73H0.book Page 26 Friday, August 2, 2013 11:37 AM

Utilizzo della funzione di controllo
27
HJU31385Sistema antifurto Yamaha
Il sistema antifurto Yamaha aiuta ad evitare
utilizzi non autorizzati o il furto della moto
d’acqua. Le modalità di blocco e sblocco del
sistema antifurto possono essere selezionate
con il telecomando in dotazione alla moto
d’acqua. Se viene selezionata la modalità di
blocco del sistema antifurto, non è possibile
avviare il motore. Il motore può essere avvia-
to solo se viene selezionata la modalità di
sblocco. (Vedere pagina 26 per informazioni
sul telecomando.)
NOTA:
Le impostazioni del sistema antifurto Yamaha
possono essere selezionate soltanto a moto-
re fermo.

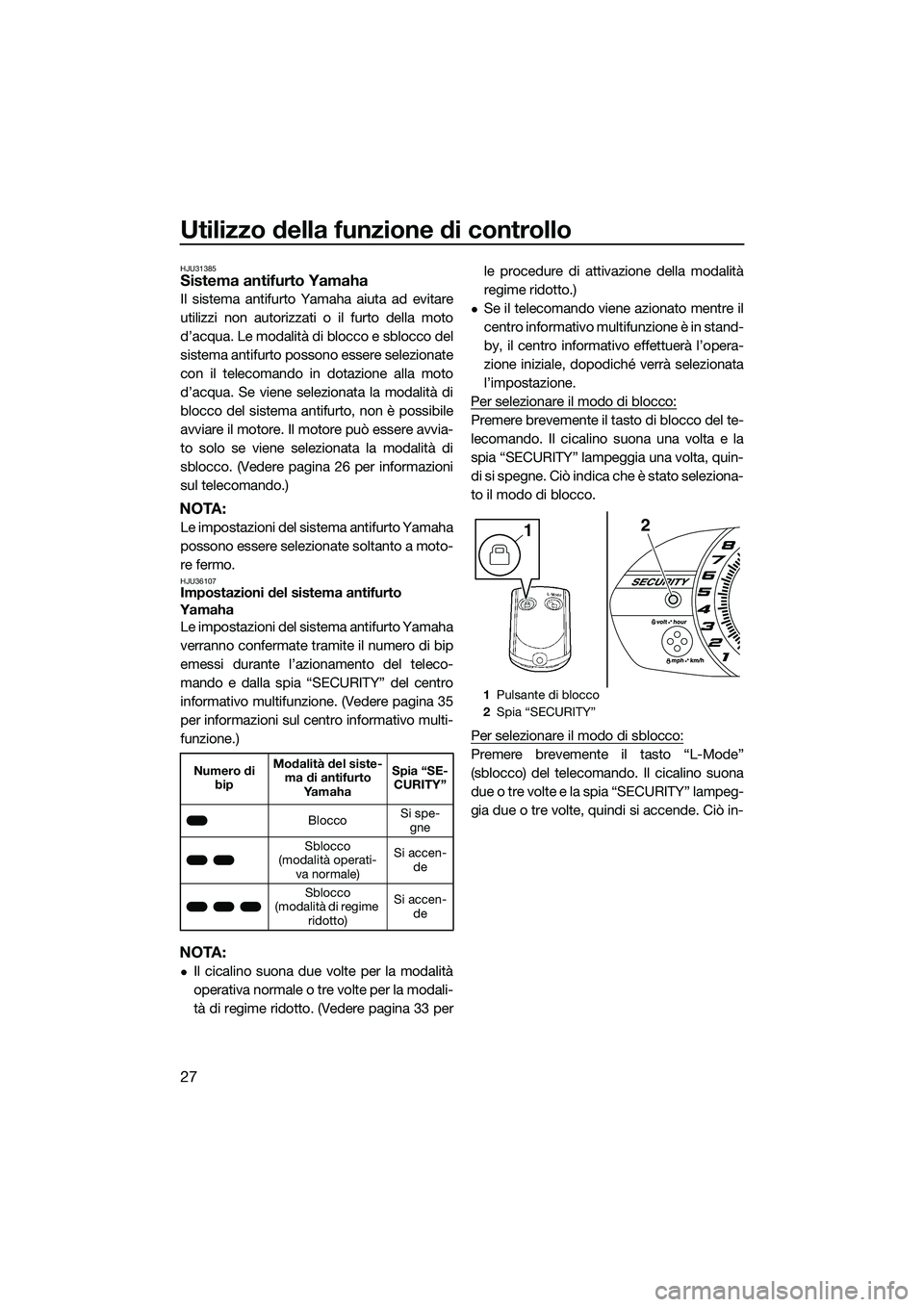

HJU36107Impostazioni del sistema antifurto
Yamaha Le impostazioni del sistema antifurto Yamaha
verranno confermate tramite il numero di bip
emessi durante l’azionamento del teleco-
mando e dalla spia “SECURITY” del centro
informativo multifunzione. (Vedere pagina 35
per informazioni sul centro informativo multi-
funzione.)
NOTA:
Il cicalino suona due volte per la modalità
operativa normale o tre volte per la modali-
tà di regime ridotto. (Vedere pagina 33 per le procedure di attivazione della modalità
regime ridotto.)
Se il telecomando viene azionato mentre il
centro informativo multifunzione è in stand-
by, il centro informativo effettuerà l’opera-
zione iniziale, dopodiché verrà selezionata
l’impostazione.
Per selezionare il modo di blocco:
Premere brevemente il tasto di blocco del te-
lecomando. Il cicalino suona una volta e la
spia “SECURITY” lampeggia una volta, quin-
di si spegne. Ciò indica che è stato seleziona-
to il modo di blocco.
Per selezionare il modo di sblocco:
Premere brevemente il tasto “L-Mode”
(sblocco) del telecomando. Il cicalino suona
due o tre volte e la spia “SECURITY” lampeg-
gia due o tre volte, quindi si accende. Ciò in-
Numero di bip Modalità del siste-
ma di antifurto Ya m a h a Spia “SE-
CURITY”
Blocco Si spe-
gne
Sblocco
(modalità operati- va normale) Si accen-
de
Sblocco
(modalità di regime ridotto) Si accen-
de
1Pulsante di blocco
2 Spia “SECURITY”
21
UF2M73H0.book Page 27 Friday, August 2, 2013 11:37 AM

Utilizzo della funzione di controllo
28
dica che è stato selezionato il modo di
sblocco.

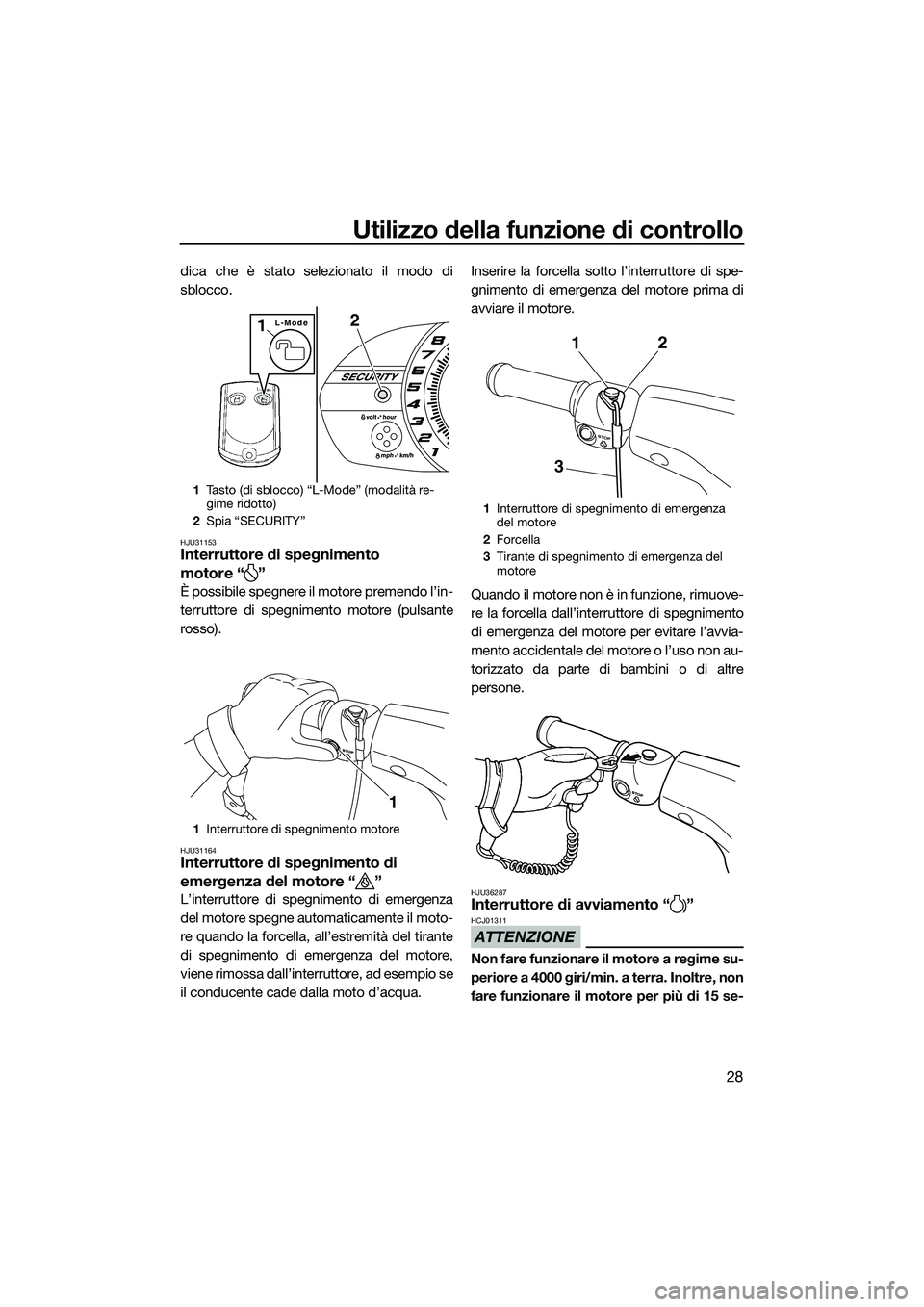

HJU31153Interruttore di spegnimento
motore “ ”
È possibile spegnere il motore premendo l’in-
terruttore di spegnimento motore (pulsante
rosso).
HJU31164Interruttore di spegnimento di
emergenza del motore “ ”
L’interruttore di spegnimento di emergenza
del motore spegne automaticamente il moto-
re quando la forcella, all’estremità del tirante
di spegnimento di emergenza del motore,
viene rimossa dall’interruttore, ad esempio se
il conducente cade dalla moto d’acqua.Inserire la forcella sotto
l’interruttore di spe-
gnimento di emergenza del motore prima di
avviare il motore.
Quando il motore non è in funzione, rimuove-
re la forcella dall’int erruttore di spegnimento
di emergenza del motore per evitare l’avvia-
mento accidentale del motore o l’uso non au-
torizzato da parte di bambini o di altre
persone.HJU36287Interruttore di avviamento “ ”
ATTENZIONE
HCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
1 Tasto (di sblocco) “L-Mode” (modalità re-
gime ridotto)
2 Spia “SECURITY”
1 Interruttore di spegnimento motore
2L-Mode1
1
1Interruttore di spegnimento di emergenza
del motore
2 Forcella
3 Tirante di spegnimento di emergenza del
motore
STOP
31
2
UF2M73H0.book Page 28 Friday, August 2, 2013 11:37 AM

Utilizzo della funzione di controllo
29
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
L’interruttore di avviamento (tasto verde) av-
via il motore quando l’interruttore è premuto.
Rilasciare l’interruttore di avviamento non ap-
pena il motore si avvia. Se il motore non si av-
via entro 5 secondi, rilasciare l’interruttore di
avviamento, attendere 15 secondi e poi ripro-
vare. ATTENZIONE: Non premere mai l’in-
terruttore di avviamento mentre il motore
è in funzione. Non azionare l’interruttore di
avviamento per più di 5 secondi, altrimenti
la batteria si scarica ed il motore non si av-
via. Inoltre, si può danneggiare il motorino
di avviamento.
[HCJ01041]
Il motore non si avvia in presenza di una delle
seguenti condizioni:
È stata selezionata la modalità di blocco
del sistema antifurto Yamaha. (Per le pro-
cedure di impostazione del sistema antifur-
to Yamaha, vedere pagina 27.)
La forcella è rimossa dall’interruttore di
spegnimento di emergenza del motore.
La leva dell’acceleratore è premuta.

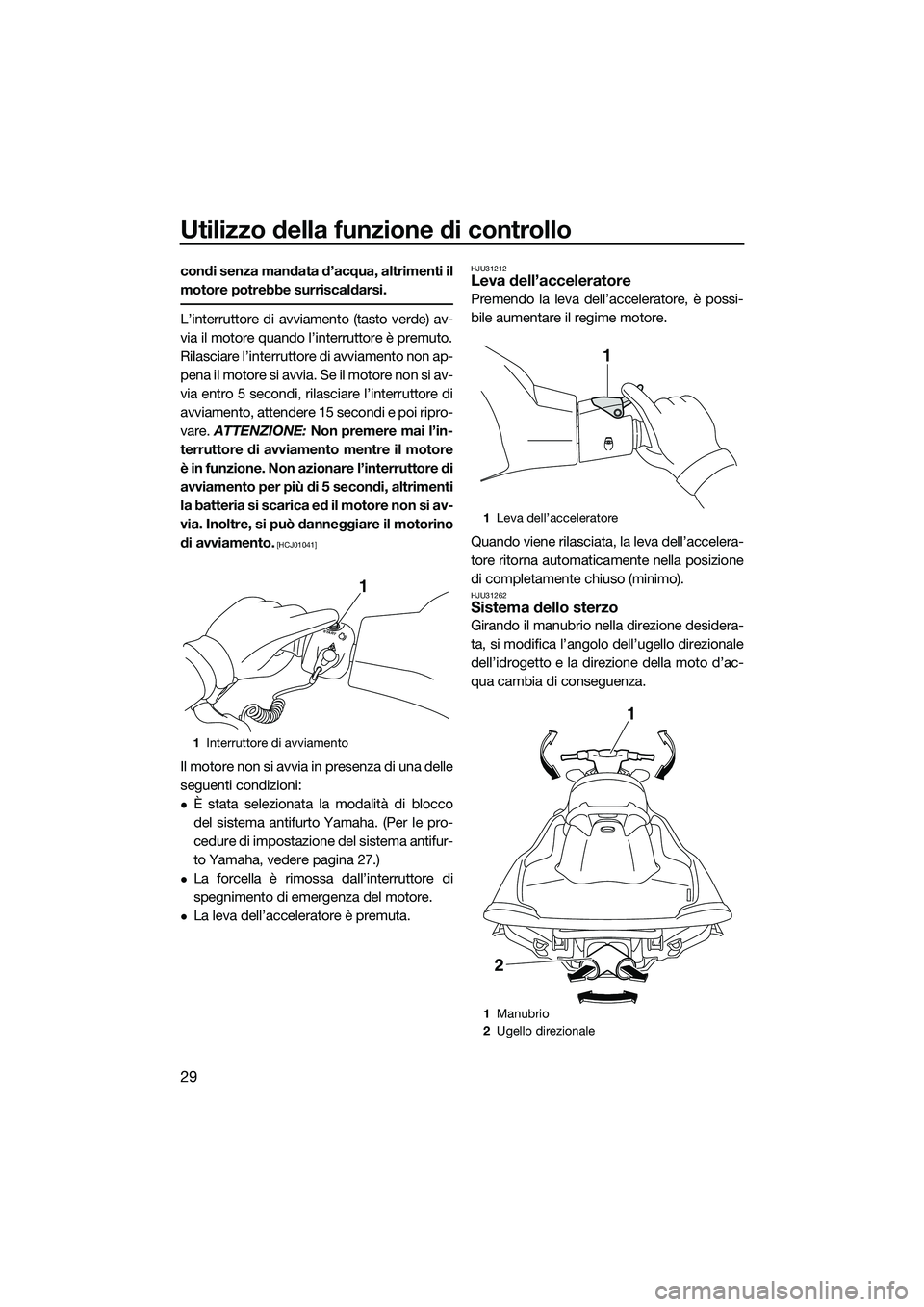

HJU31212Leva dell’acceleratore
Premendo la leva dell’acceleratore, è possi-
bile aumentare il regime motore.
Quando viene rilasciata, la leva dell’accelera-
tore ritorna automatica mente nella posizione
di completamente chiuso (minimo).
HJU31262Sistema dello sterzo
Girando il manubrio nella direzione desidera-
ta, si modifica l’angolo dell’ugello direzionale
dell’idrogetto e la direzione della moto d’ac-
qua cambia di conseguenza.
1 Interruttore di avviamento
START
1
1Leva dell’acceleratore
1 Manubrio
2 Ugello direzionale
1
2
1
UF2M73H0.book Page 29 Friday, August 2, 2013 11:37 AM

Utilizzo della funzione di controllo
30
Poiché la potenza del getto determina la ve-
locità e l’angolo di virata, per affrontare una
virata è sempre necessario accelerare, tranne
quando si naviga a velocità di traino.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema
viene attivato alle velocità di planata consen-
tendo di virare la moto d’acqua dopo aver ri-
lasciato la leva dell’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta deceleran-
do, ma è possibile effettuare virate più strette
se si accelera mentre si gira il manubrio. Il si-
stema OTS non funziona al di sotto delle ve-
locità di planata o quando il motore è spento.
Quando il numero di giri del motore diminui-
sce, la moto d’acqua non vira più in risposta
ai comandi dal manubrio finché si accelera
nuovamente o si raggiunge la velocità di trai-
no.

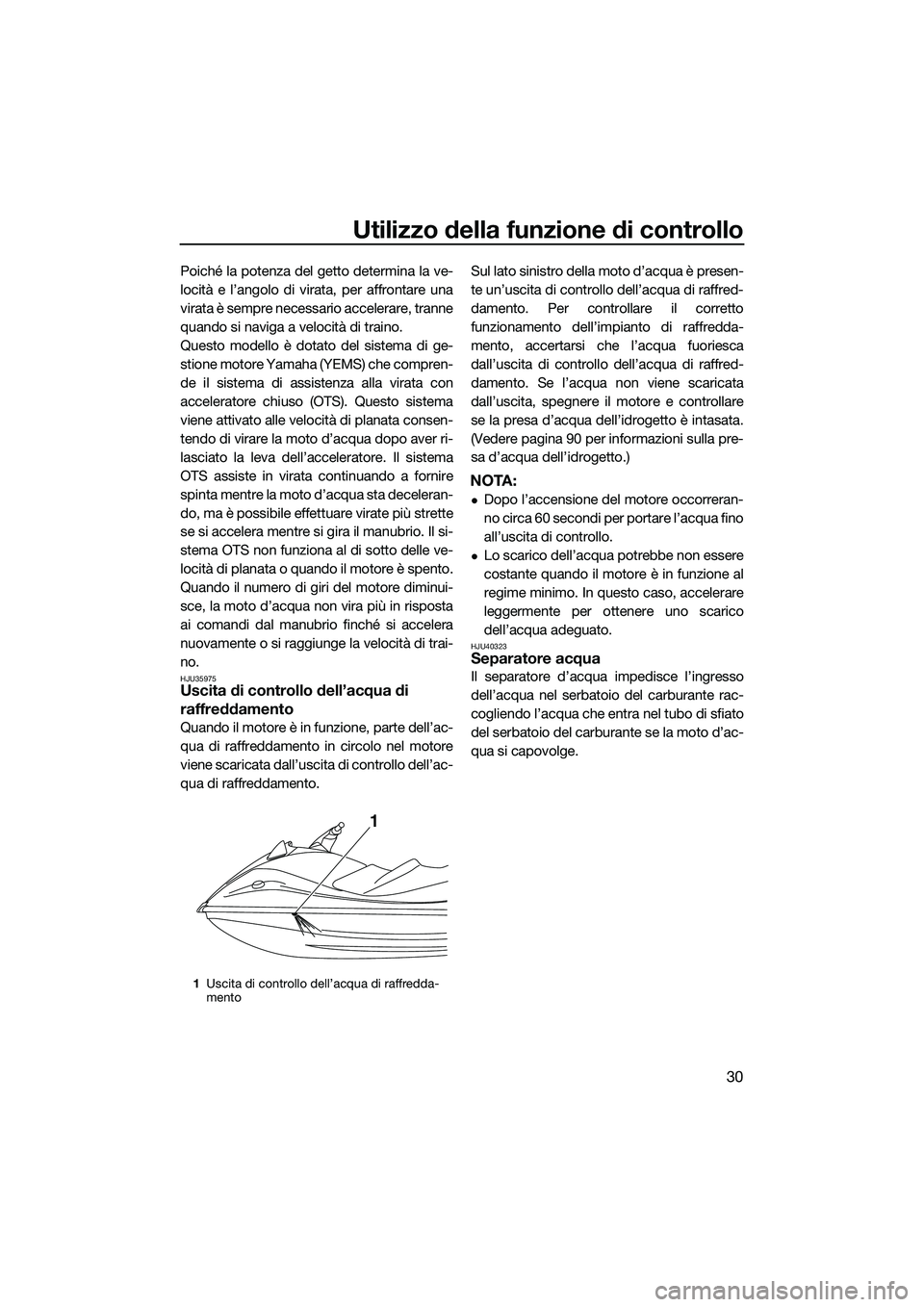

HJU35975Uscita di controllo dell’acqua di
raffreddamento
Quando il motore è in funzione, parte dell’ac-
qua di raffreddamento in circolo nel motore
viene scaricata dall’uscita di controllo dell’ac-
qua di raffreddamento. Sul lato sinistro della moto d’acqua è presen-
te un’uscita di controllo dell’acqua di raffred-
damento. Per controllare il corretto
funzionamento dell’impianto di raffredda-
mento, accertarsi che l’acqua fuoriesca
dall’uscita di controllo dell’acqua di raffred-
damento. Se l’acqua non viene scaricata
dall’uscita, spegnere il motore e controllare
se la presa d’acqua dell’idrogetto è intasata.
(Vedere pagina 90 per informazioni sulla pre-
sa d’acqua dell’idrogetto.)
NOTA:
Dopo l’accensione del motore occorreran-
no circa 60 secondi per portare l’acqua fino
all’uscita di controllo.
Lo scarico dell’acqua potrebbe non essere
costante quando il motore è in funzione al
regime minimo. In questo caso, accelerare
leggermente per ottenere uno scarico
dell’acqua adeguato.

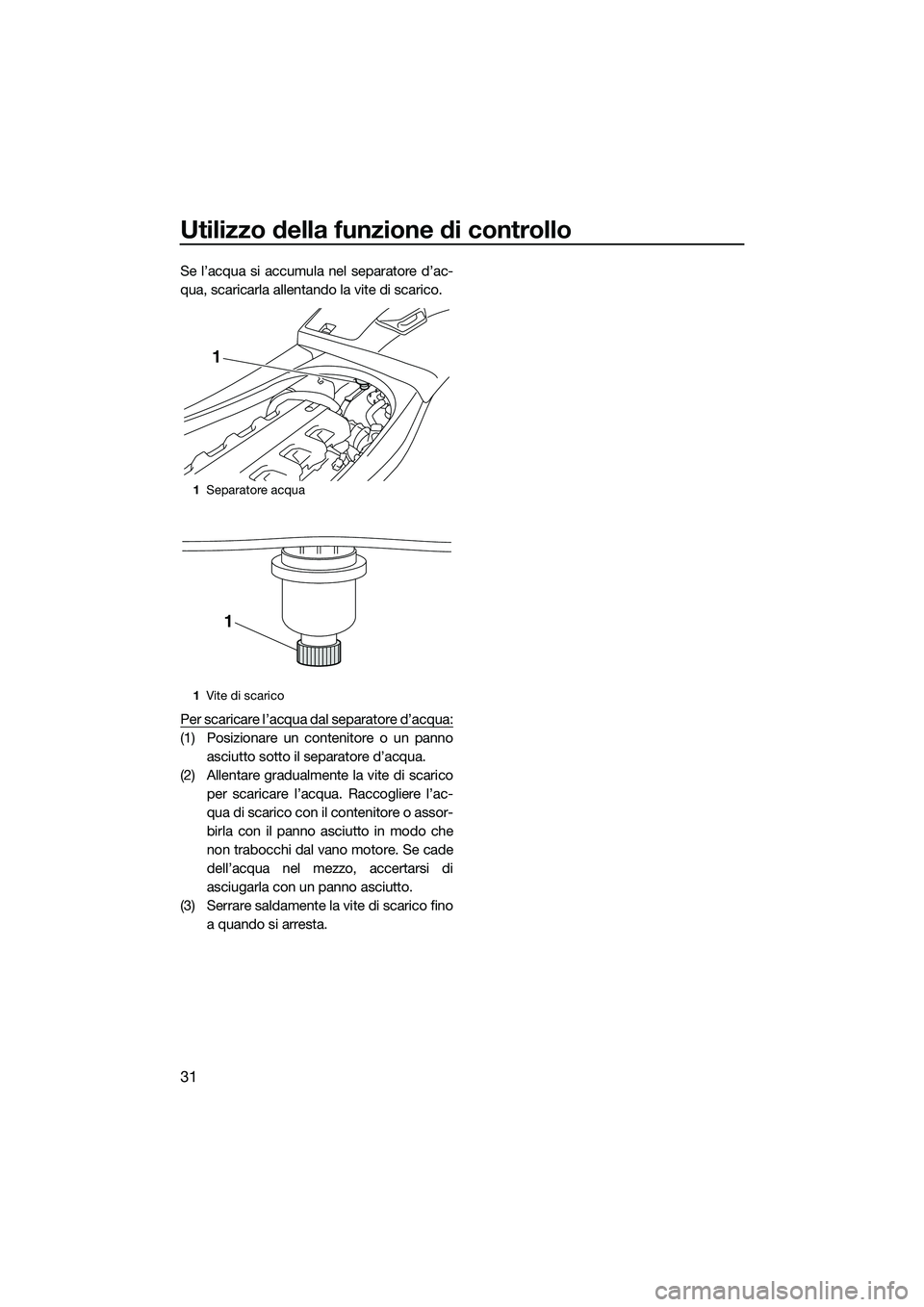

HJU40323Separatore acqua
Il separatore d’acqua impedisce l’ingresso
dell’acqua nel serbatoio del carburante rac-
cogliendo l’acqua che entra nel tubo di sfiato
del serbatoio del carburante se la moto d’ac-
qua si capovolge.
1
Uscita di controllo dell’acqua di raffredda-
mento
1
UF2M73H0.book Page 30 Friday, August 2, 2013 11:37 AM

Utilizzo della funzione di controllo
31
Se l’acqua si accumula nel separatore d’ac-
qua, scaricarla allentando la vite di scarico.
Per scaricare l’acqua dal separatore d’acqua:
(1) Posizionare un contenitore o un pannoasciutto sotto il separatore d’acqua.
(2) Allentare gradualmente la vite di scarico per scaricare l’acqua. Raccogliere l’ac-
qua di scarico con il contenitore o assor-
birla con il panno asciutto in modo che
non trabocchi dal vano motore. Se cade
dell’acqua nel mezzo, accertarsi di
asciugarla con un panno asciutto.
(3) Serrare saldamente la vite di scarico fino a quando si arresta.
1Separatore acqua
1 Vite di scarico
1
1
UF2M73H0.book Page 31 Friday, August 2, 2013 11:37 AM

Utilizzo della moto d’acqua
32
HJU40012

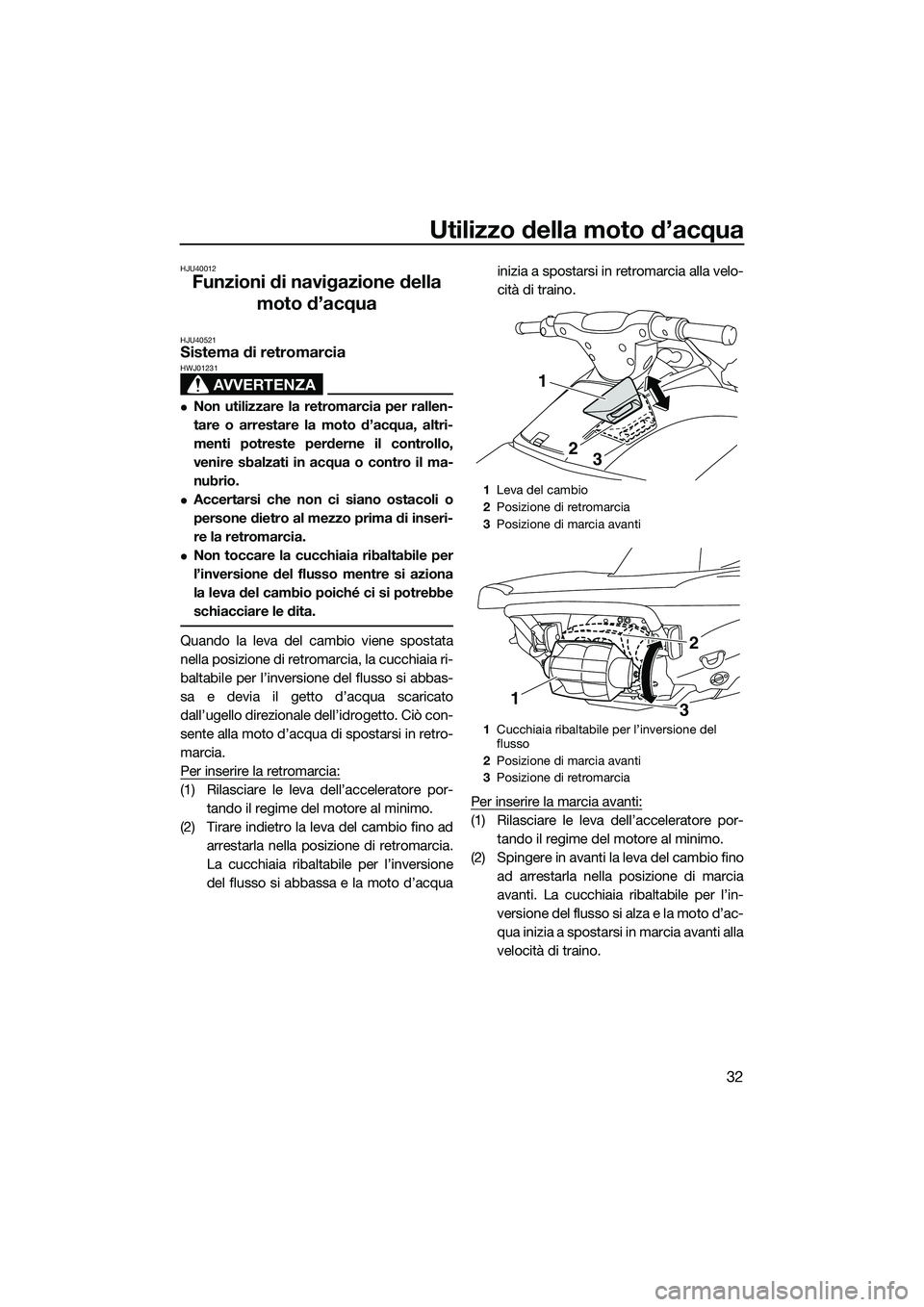

Funzioni di navigazione della moto d’acqua
HJU40521Sistema di retromarcia
AVVERTENZA
HWJ01231
Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inseri-
re la retromarcia.
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva del cambio poiché ci si potrebbe
schiacciare le dita.
Quando la leva del cambio viene spostata
nella posizione di retromarcia, la cucchiaia ri-
baltabile per l’inversione del flusso si abbas-
sa e devia il getto d’acqua scaricato
dall’ugello direzionale dell’idrogetto. Ciò con-
sente alla moto d’acqua di spostarsi in retro-
marcia.
Per inserire la retromarcia:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Tirare indietro la leva del cambio fino ad arrestarla nella posizione di retromarcia.
La cucchiaia ribaltabile per l’inversione
del flusso si abbassa e la moto d’acqua inizia a spostarsi in retromarcia alla velo-
cità di traino.
Per inserire la marcia avanti:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Spingere in avanti la leva del cambio fino ad arrestarla nella posizione di marcia
avanti. La cucchiaia ribaltabile per l’in-
versione del flusso si alza e la moto d’ac-
qua inizia a spostarsi in marcia avanti alla
velocità di traino.
1Leva del cambio
2 Posizione di retromarcia
3 Posizione di marcia avanti
1 Cucchiaia ribaltabile per l’inversione del
flusso
2 Posizione di marcia avanti
3 Posizione di retromarcia
1
23
13
2
UF2M73H0.book Page 32 Friday, August 2, 2013 11:37 AM

Utilizzo della moto d’acqua
33
HJU40001

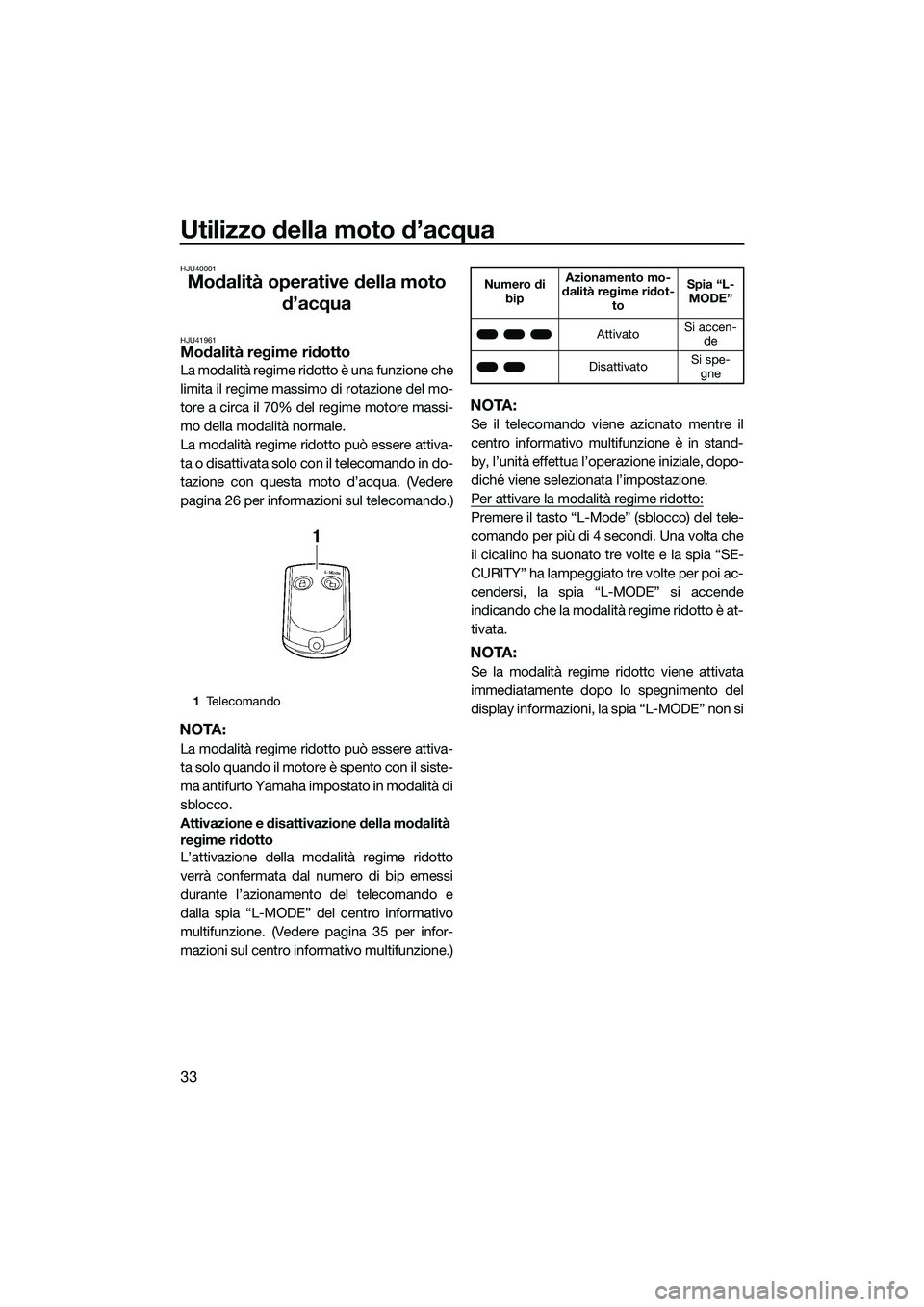

Modalità operative della moto d’acqua
HJU41961Modalità regime ridotto
La modalità regime ridotto è una funzione che
limita il regime massimo di rotazione del mo-
tore a circa il 70% del regime motore massi-
mo della modalità normale.
La modalità regime ridotto può essere attiva-
ta o disattivata solo con il telecomando in do-
tazione con questa moto d’acqua. (Vedere
pagina 26 per informazioni sul telecomando.)
NOTA:
La modalità regime ridotto può essere attiva-
ta solo quando il motore è spento con il siste-
ma antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata dal numero di bip emessi
durante l’azionamento del telecomando e
dalla spia “L-MODE” del centro informativo
multifunzione. (Vedere pagina 35 per infor-
mazioni sul centro informativo multifunzione.)
NOTA:
Se il telecomando viene azionato mentre il
centro informativo multifunzione è in stand-
by, l’unità effettua l’operazione iniziale, dopo-
diché viene selezionata l’impostazione.
Per attivare la moda lità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia “SE-
CURITY” ha lampeggiato tre volte per poi ac-
cendersi, la spia “L-MODE” si accende
indicando che la modalità regime ridotto è at-
tivata.
NOTA:
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del
display informazioni, la spia “L-MODE” non si
1Telecomando
Numero di
bip Azionamento mo-
dalità regime ridot- to Spia “L-
MODE”
Attivato Si accen-
de
Disattivato Si spe-
gne
UF2M73H0.book Page 33 Friday, August 2, 2013 11:37 AM
