YAMAHA VXS 2016 Manuale de Empleo (in Spanish)

Resolución de averías
94
El motor no arran-
ca (el motor de
arranque gira)Manilla del
aceleradorApretada Soltar 28
Averiado Hacerlo revisar en un
concesionario
Ya m a h a—
Manilla RiDE Apretada Soltar 28
Averiado Hacerlo revisar en un
concesionario
Ya m a h a—
Combustible Depósito de com-
bustible vacíoRepostar lo antes po-
sible51
Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Ya m a h a—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Sistema de
inyección de
combustibleBomba de combusti-
ble averiadaHacerlo revisar en un
concesionario
Ya m a h a—
El motor funciona
de forma irregular o
se calaCombustible Depósito de com-
bustible vacíoRepostar lo antes po-
sible51
Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Ya m a h a—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Ya m a h a—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Ya m a h a— PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2W71S0.book Page 94 Monday, July 6, 2015 1:44 PM

Resolución de averías
95
La luz de alarma o
indicador parpa-
dean o se encien-
denAlarma de ni-
vel de com-
bustibleDepósito de com-
bustible vacíoRepostar lo antes po-
sible 51
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Ya m a h a41
Alarma de re-
calentamien-
to del motorTo m a d e a d m i s i ó n
del chorro obstruidaLimpiar
97
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Ya m a h a42 PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2W71S0.book Page 95 Monday, July 6, 2015 1:44 PM

Resolución de averías
96
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
d e l a m o t o d e
aguaFunción de régimen
bajo de RPM activa-
daDesactivar función
de régimen bajo de
RPM36
Cavitación Toma de admisión
del chorro obstruidaLimpiar
97
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Ya m a h a97
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del mo-
tor activadoLimpiar la toma de
admisión del chorro y
enfriar el motor42
Alarma de
presión de
aceiteControl de reducción
del régimen del mo-
tor activadoAñadir aceite
41
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Ya m a h a—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Ya m a h a—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Ya m a h a—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Ya m a h a—
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Ya m a h a—
Acumulación de
aceiteHacerlo revisar en un
concesionario
Ya m a h a—
Manilla del
aceleradorAveriado Hacerlo revisar en un
concesionario
Ya m a h a— PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2W71S0.book Page 96 Monday, July 6, 2015 1:44 PM

Resolución de averías
97
SJU34625
Procedimientos de emergenciaSJU34635Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayazos. Ladee
la moto de agua sobre su costado como
se muestra. ATENCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00662]
UF2W71S0.book Page 97 Monday, July 6, 2015 1:44 PM

Resolución de averías
98
(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de trans-
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU43471Elevación de la compuerta de
inversión
Si el sistema RiDE falla y la compuerta de in-
versión permanece en posición bajada, la
moto de agua no podrá moverse avante.
Después de levantar la compuerta de inver-
sión para que la moto de agua pueda mover-
se avante, regrese a tierra inmediatamente y
haga reparar la moto de agua en un conce-
sionario Yamaha.

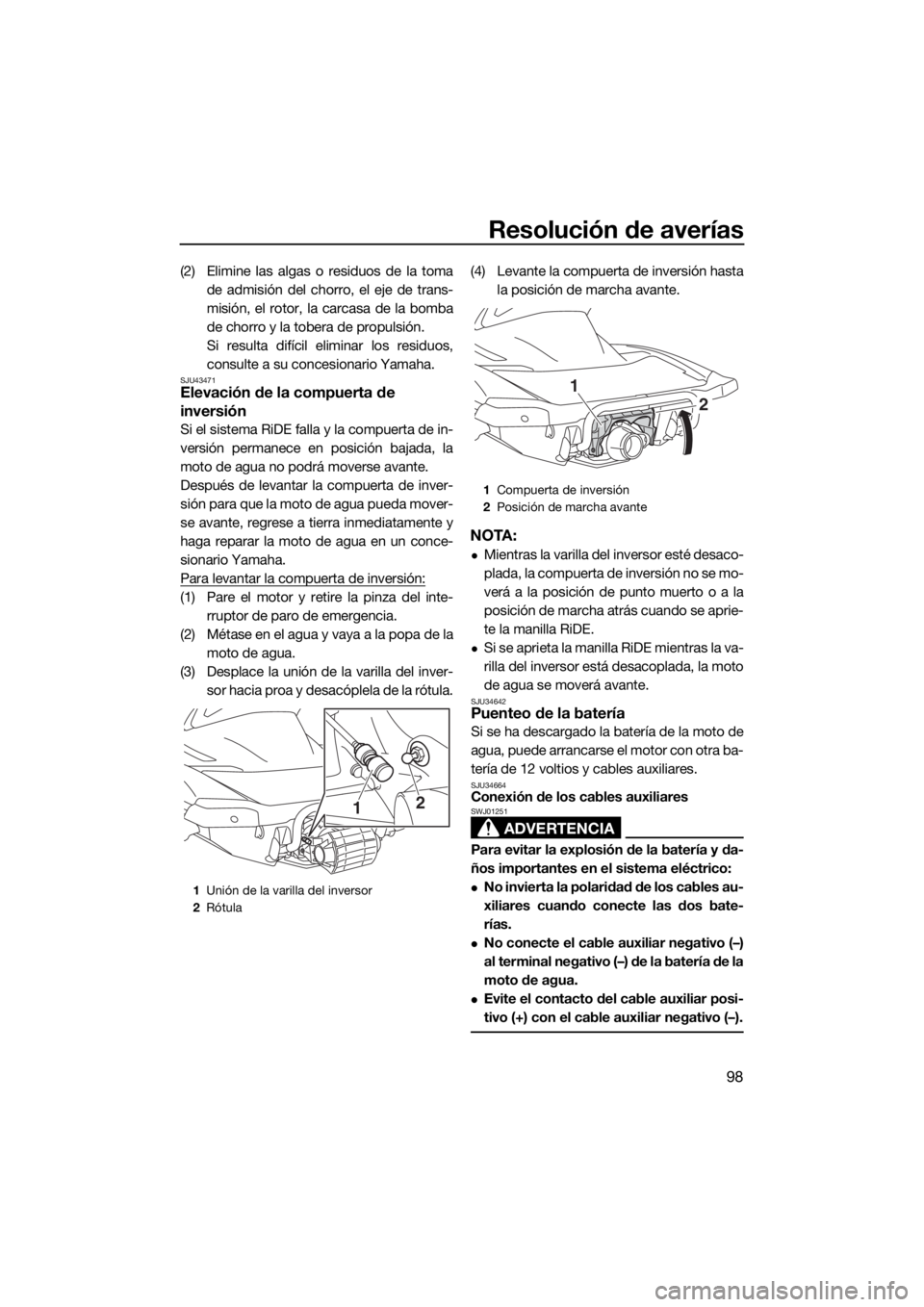

Para levantar la compuerta de inversión:
(1) Pare el motor y retire la pinza del inte-
rruptor de paro de emergencia.
(2) Métase en el agua y vaya a la popa de la
moto de agua.
(3) Desplace la unión de la varilla del inver-
sor hacia proa y desacóplela de la rótula.(4) Levante la compuerta de inversión hasta
la posición de marcha avante.
NOTA:
Mientras la varilla del inversor esté desaco-
plada, la compuerta de inversión no se mo-
verá a la posición de punto muerto o a la
posición de marcha atrás cuando se aprie-
te la manilla RiDE.
Si se aprieta la manilla RiDE mientras la va-
rilla del inversor está desacoplada, la moto
de agua se moverá avante.
SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliares
ADVERTENCIA
SWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
1Unión de la varilla del inversor
2Rótula
12
1Compuerta de inversión
2Posición de marcha avante
1
2
UF2W71S0.book Page 98 Monday, July 6, 2015 1:44 PM

Resolución de averías
99

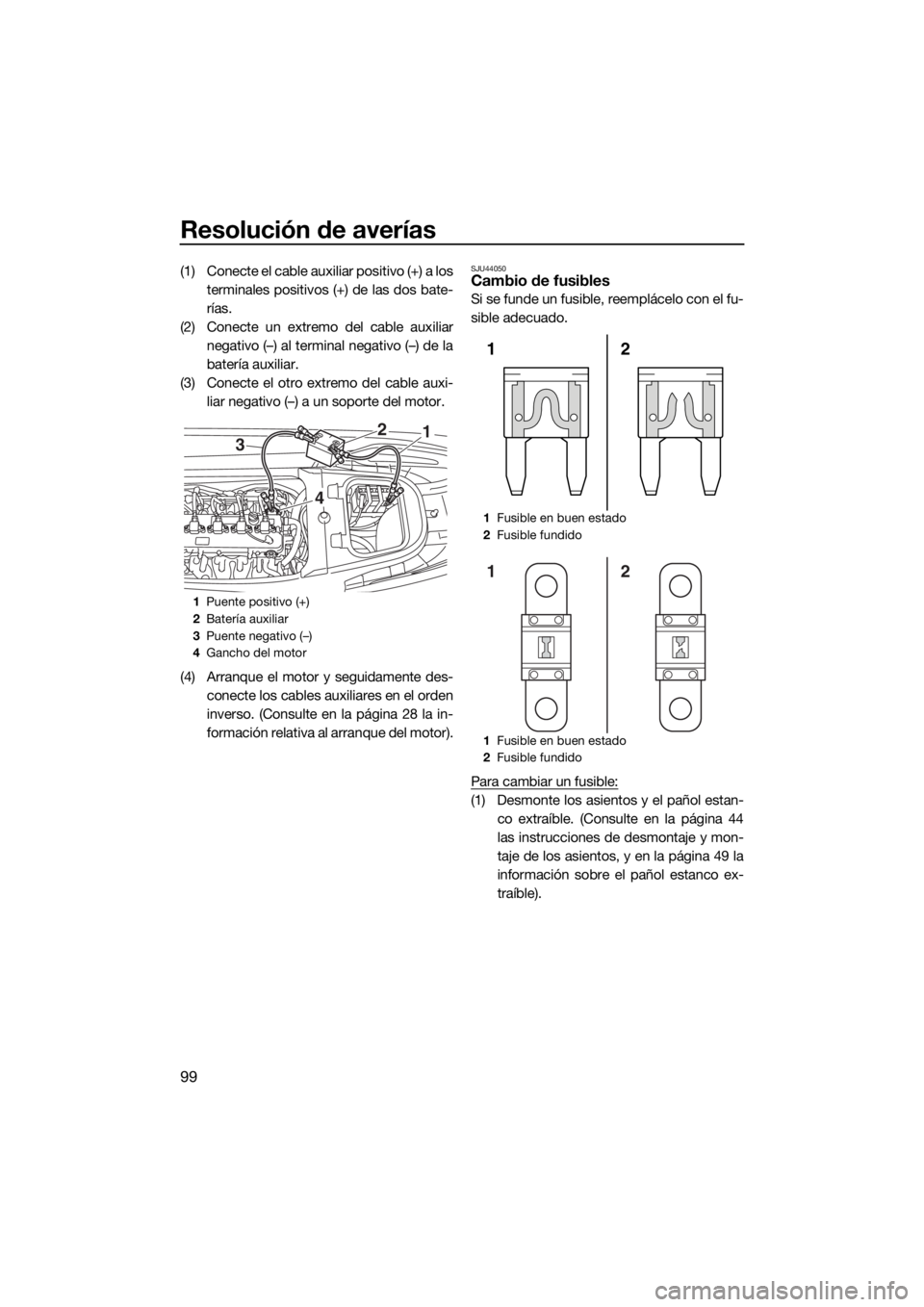

(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar
negativo (–) al terminal negativo (–) de la
batería auxiliar.
(3) Conecte el otro extremo del cable auxi-
liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. (Consulte en la página 28 la in-
formación relativa al arranque del motor).SJU44050Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte los asientos y el pañol estan-
co extraíble. (Consulte en la página 44
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 49 la
información sobre el pañol estanco ex-
traíble).
1Puente positivo (+)
2Batería auxiliar
3Puente negativo (–)
4Gancho del motor
3
421
1Fusible en buen estado
2Fusible fundido
1Fusible en buen estado
2Fusible fundido
2 1
2 1
UF2W71S0.book Page 99 Monday, July 6, 2015 1:44 PM

Resolución de averías
100

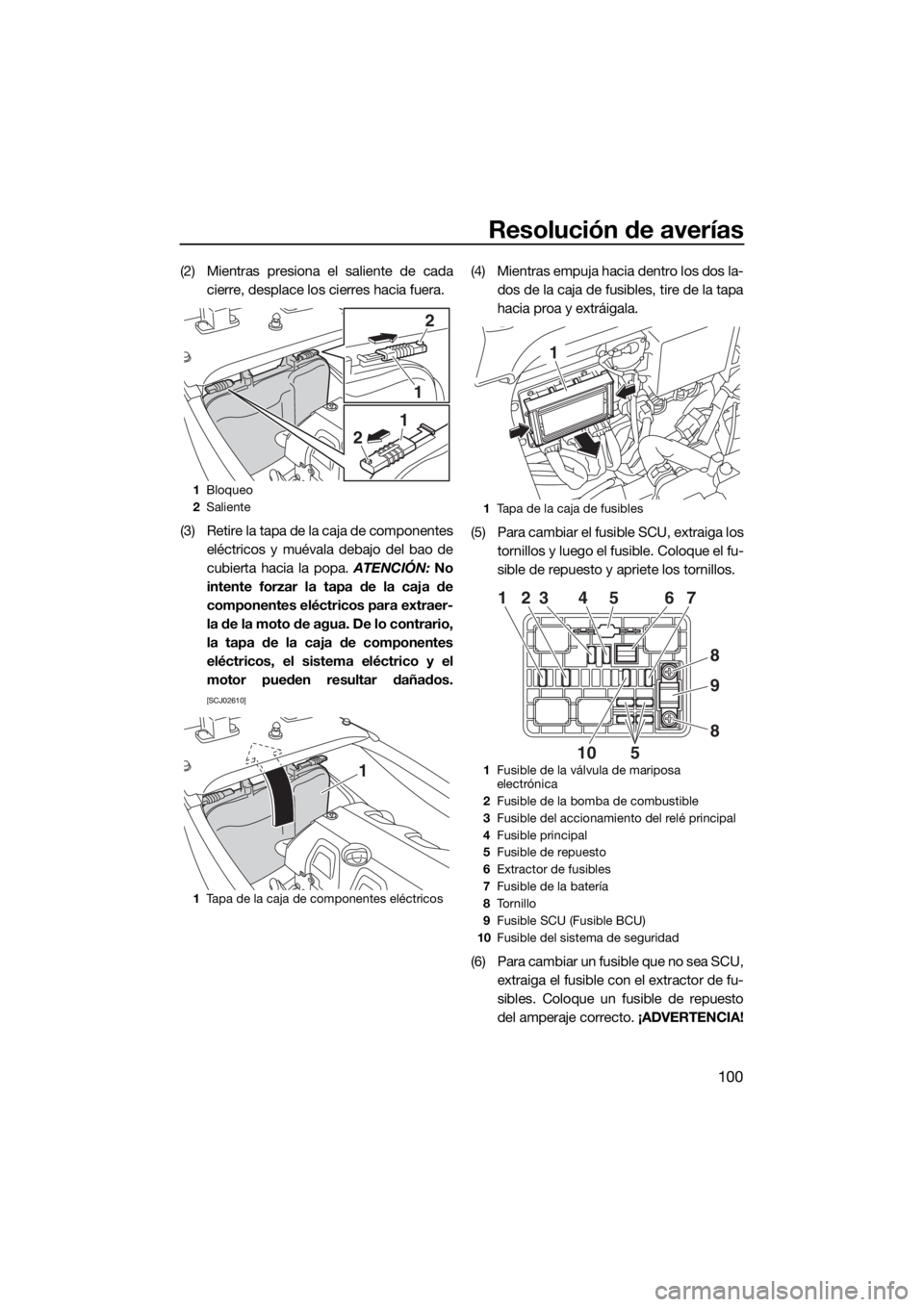

(2) Mientras presiona el saliente de cada
cierre, desplace los cierres hacia fuera.
(3) Retire la tapa de la caja de componentes
eléctricos y muévala debajo del bao de
cubierta hacia la popa. ATENCIÓN: No
intente forzar la tapa de la caja de
componentes eléctricos para extraer-
la de la moto de agua. De lo contrario,
la tapa de la caja de componentes
eléctricos, el sistema eléctrico y el
motor pueden resultar dañados.
[SCJ02610]
(4) Mientras empuja hacia dentro los dos la-
dos de la caja de fusibles, tire de la tapa
hacia proa y extráigala.
(5) Para cambiar el fusible SCU, extraiga los
tornillos y luego el fusible. Coloque el fu-
sible de repuesto y apriete los tornillos.
(6) Para cambiar un fusible que no sea SCU,
extraiga el fusible con el extractor de fu-
sibles. Coloque un fusible de repuesto
del amperaje correcto. ¡ADVERTENCIA!
1Bloqueo
2Saliente
1Tapa de la caja de componentes eléctricos
1
2
1
2
1
1Tapa de la caja de fusibles
1Fusible de la válvula de mariposa
electrónica
2Fusible de la bomba de combustible
3Fusible del accionamiento del relé principal
4Fusible principal
5Fusible de repuesto
6Extractor de fusibles
7Fusible de la batería
8Tornillo
9Fusible SCU (Fusible BCU)
10Fusible del sistema de seguridad
1
1
5 23 4 5 6 7
8
9
8
10
UF2W71S0.book Page 100 Monday, July 6, 2015 1:44 PM

Resolución de averías
101
No utilice fusibles de amperaje dife-
rente al recomendado. La sustitución
de un fusible por otro de un amperaje
inadecuado puede provocar averías
graves en el sistema eléctrico y un in-
cendio.
[SWJ00803]
(7) Sujete bien la tapa de la caja de fusibles
en su posición original.
(8) Sujete bien la tapa de la caja de compo-
nentes eléctricos en su posición original.
(9) Desplace los cierres a sus posiciones
originales para fijar la tapa de la caja de
componentes eléctricos.
(10) Sujete bien el pañol estanco extraíble y
los asientos en sus posiciones origina-
les.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.

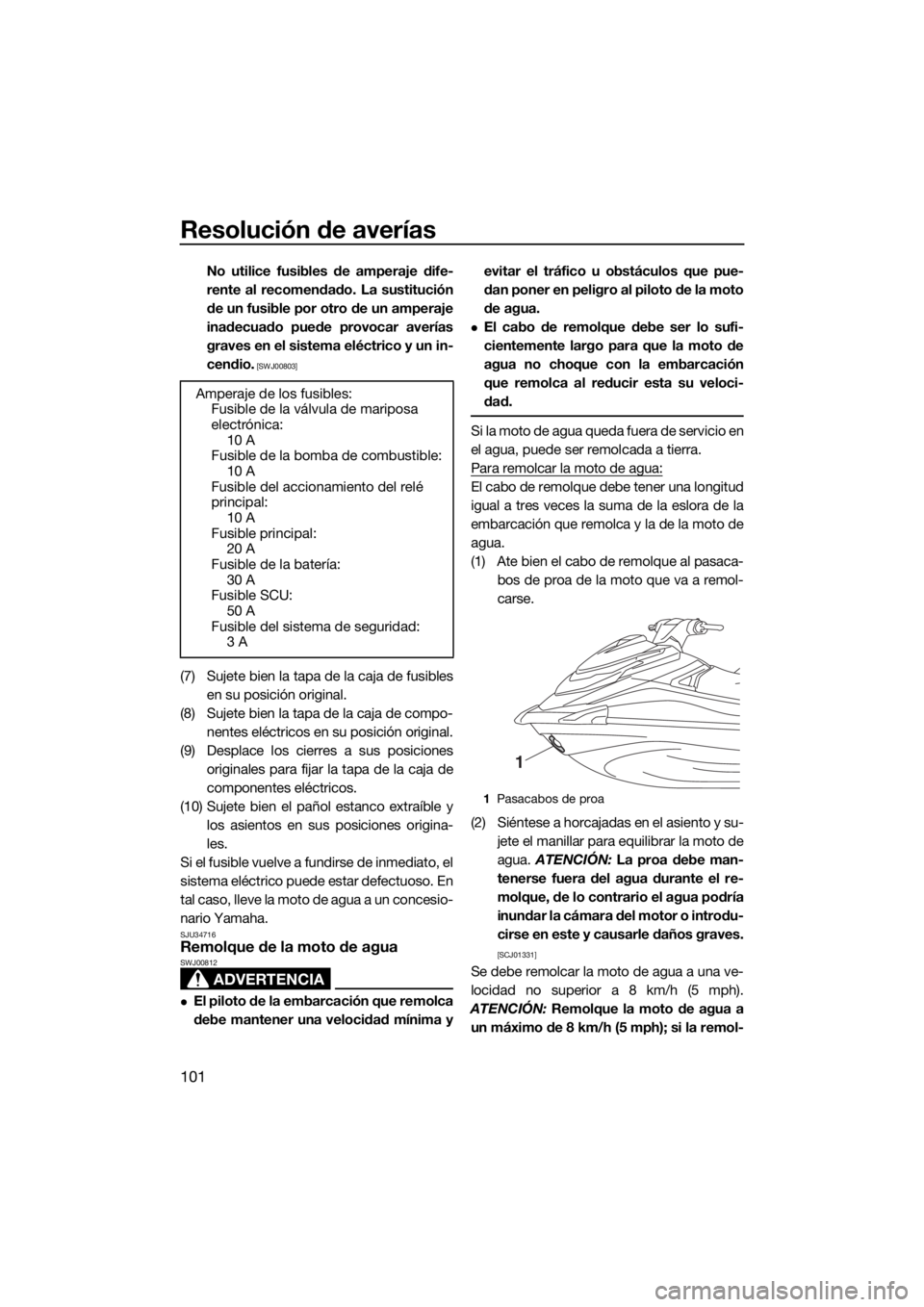

SJU34716Remolque de la moto de agua
ADVERTENCIA
SWJ00812
El piloto de la embarcación que remolca
debe mantener una velocidad mínima yevitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación
que remolca al reducir esta su veloci-
dad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.
(2) Siéntese a horcajadas en el asiento y su-
jete el manillar para equilibrar la moto de
agua. ATENCIÓN: La proa debe man-
tenerse fuera del agua durante el re-
molque, de lo contrario el agua podría
inundar la cámara del motor o introdu-
cirse en este y causarle daños graves.
[SCJ01331]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
ATENCIÓN: Remolque la moto de agua a
un máximo de 8 km/h (5 mph); si la remol- Amperaje de los fusibles:
Fusible de la válvula de mariposa
electrónica:
10 A
Fusible de la bomba de combustible:
10 A
Fusible del accionamiento del relé
principal:
10 A
Fusible principal:
20 A
Fusible de la batería:
30 A
Fusible SCU:
50 A
Fusible del sistema de seguridad:
3 A
1Pasacabos de proa
1
UF2W71S0.book Page 101 Monday, July 6, 2015 1:44 PM

Resolución de averías
102
ca a una velocidad superior, el agua puede
inundar la cámara del motor o penetrar en
el propio motor y provocar averías graves.
[SCJ01322]
SJU36156
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha.
Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el
agua de los compartimentos de almace-
namiento. (Consulte en la página 47 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá-
mara del motor. (Consulte en la página
55 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con-
cesionario Yamaha lo antes posible.
ATENCIÓN: Haga revisar la moto de
agua en un concesionario Yamaha. De
lo contrario, podrían producirse ave-
rías graves en el motor.
[SCJ00792]
UF2W71S0.book Page 102 Monday, July 6, 2015 1:44 PM

103
Índice
A
Aceite del motor ....................................... 53
Aceite del motor y filtro ............................ 91
Agua de la sentina, achique ..................... 55
Agua de la sentina, achique a flote .......... 55
Agua de la sentina, achique en tierra....... 55
Agua en la sentina, comprobación .......... 61
Ajustes del sistema de seguridad
Yamaha................................................. 27
Alarma de comprobación del motor ........ 42
Alarma de nivel de combustible............... 41
Alarma de presión de aceite .................... 41
Alarma de recalentamiento del motor...... 42
Almacenamiento prolongado ................... 86
Aprendiendo a pilotar la moto de agua ... 69
Arranque del motor en el agua ................ 70
Asidero ..................................................... 45
Asientos ................................................... 44
B
Batería, comprobación ............................ 61
Batería, cuidados ..................................... 83
Batería, puenteo....................................... 98
Botadura, comprobaciones
posteriores ............................................ 66
Botadura, comprobaciones previas......... 60
Botadura de la moto de agua .................. 70
C
Cables auxiliares, conexión de los........... 98
Caja de herramientas ............................... 87
Cámara del motor, comprobación ........... 60
Capó, comprobación ............................... 66
Casco y cubierta, comprobación............. 65
Centro de información multifunción......... 38
Centro de información multifunción,
comprobación ...................................... 66
Combustible............................................. 51
Combustible, indicador de nivel de ......... 41
Compartimento de almacenamiento de
proa ...................................................... 47
Componentes principales, ubicación ...... 22
Comprobación de la tobera de
propulsión y la compuerta de
inversión ............................................... 65
Comprobación del indicador de
trimado ................................................. 67Comprobación del inversor...................... 67
Comprobación del mando a distancia ..... 63
Comprobación del tapón de achique de
popa...................................................... 65
Comprobaciones de la manilla RiDE ....... 63
Conozca su moto de agua ....................... 69
Control de la moto de agua, funciones
de .......................................................... 26
Cordón de hombre al agua,
comprobación....................................... 64
Cornamusa............................................... 46
Cuadro de identificación de averías......... 93
Cuadro de mantenimiento periódico ....... 89
Cuentahoras ............................................. 43
Cuidados posteriores a la navegación..... 82
D
Dejar la moto de agua .............................. 71
Después de sacar la moto del agua ........ 81
Disfrute de su moto de agua de forma
responsable .......................................... 19
E
Elevación de la compuerta de
inversión ............................................... 98
Embarque con tripulantes ........................ 77
Embarque de la moto de agua................. 75
Embarque e inicio de la navegación
desde un pantalán ................................ 79
Embarque en solitario .............................. 76
Emergencia, procedimientos de .............. 97
Engrase .................................................... 86
Equipo ...................................................... 44
Equipo de seguridad, comprobación....... 65
Escalón del embarque (VXR).................... 45
Extintor, comprobación............................ 65
Extintor, comprobación de la sujeción, la
tapa y la correa ..................................... 65
F
Función de régimen bajo de RPM ........... 36
Fusibles, cambio de ................................. 99
G
Glosario, moto de agua............................ 21
Gobierno de la moto de agua .................. 72
Guantera .................................................. 48
I
Identificación de averías .......................... 93
UF2W71S0.book Page 103 Monday, July 6, 2015 1:44 PM
