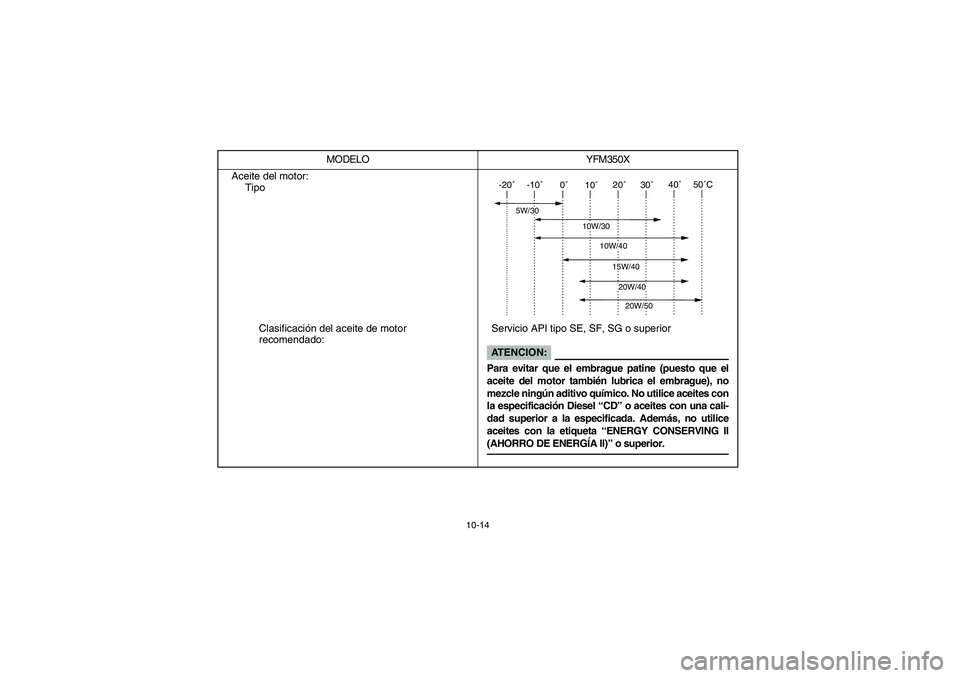

10-14
Aceite del motor:
Tipo
Clasificación del aceite de motor
recomendado:Servicio API tipo SE, SF, SG o superior MODELO YFM350X
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
U5NF63.book Page 14 Wednesday, March 12, 2003 10:06 AM

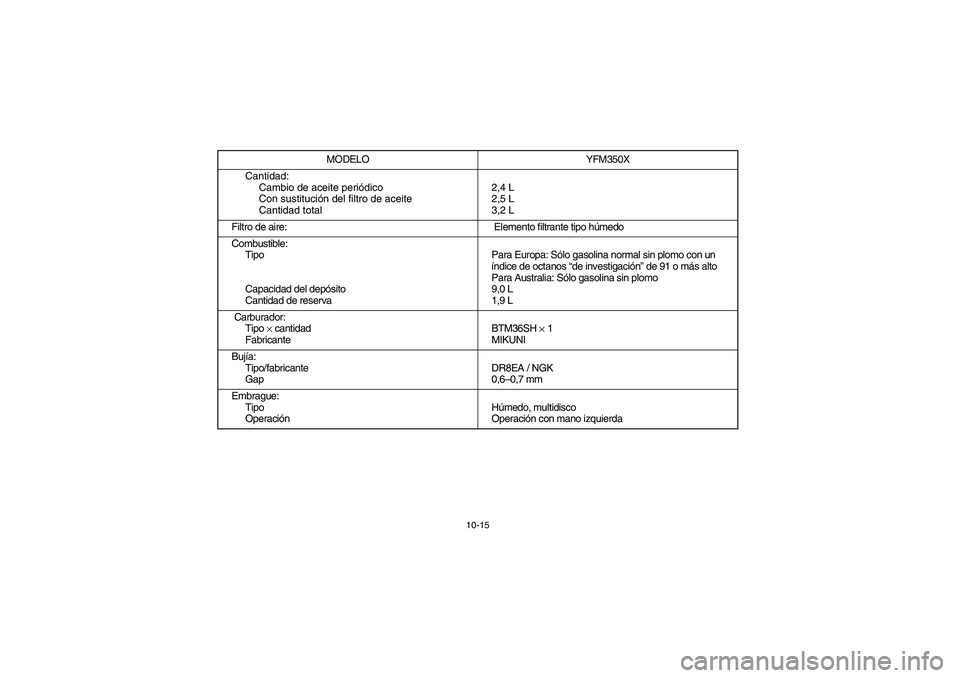

10-15
Cantidad:
Cambio de aceite periódico
Con sustitución del filtro de aceite
Cantidad total2,4 L
2,5 L
3,2 L
Filtro de aire: Elemento filtrante tipo húmedo
Combustible:
Tipo
Capacidad del depósito
Cantidad de reservaPara Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
Para Australia: Sólo gasolina sin plomo
9,0 L
1,9 L
Carburador:
Tipo
× cantidad
FabricanteBTM36SH
× 1
MIKUNI
Bujía:
Tipo/fabricante
GapDR8EA / NGK
0,6–0,7 mm
Embrague:
Tipo
OperaciónHúmedo, multidisco
Operación con mano izquierda MODELO YFM350X
U5NF63.book Page 15 Wednesday, March 12, 2003 10:06 AM

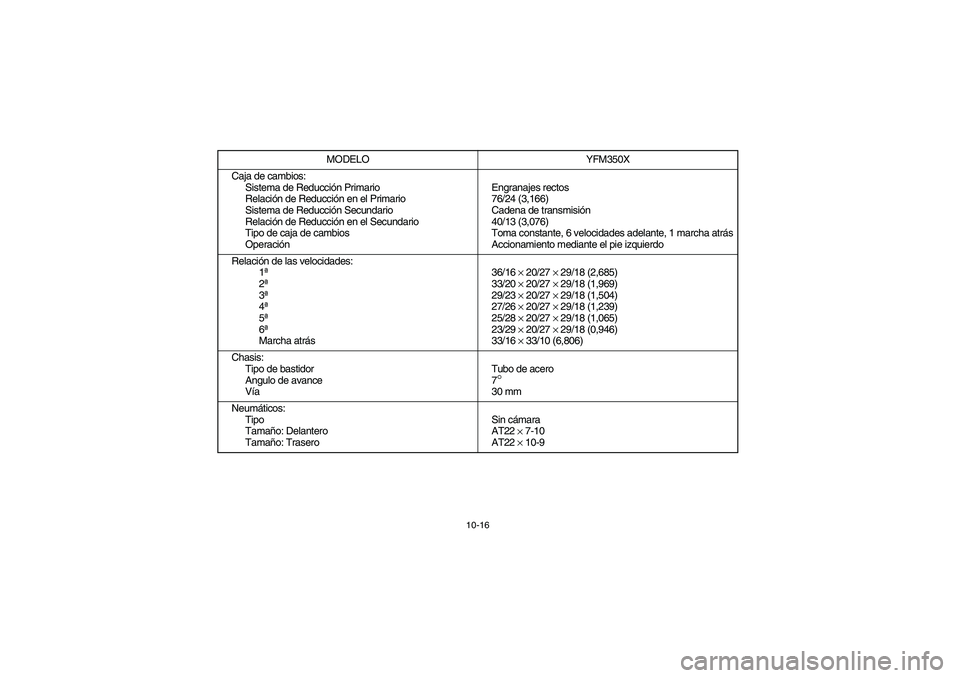

10-16
Caja de cambios:
Sistema de Reducción Primario
Relación de Reducción en el Primario
Sistema de Reducción Secundario
Relación de Reducción en el Secundario
Tipo de caja de cambios
OperaciónEngranajes rectos
76/24 (3,166)
Cadena de transmisión
40/13 (3,076)
Toma constante, 6 velocidades adelante, 1 marcha atrás
Accionamiento mediante el pie izquierdo
Relación de las velocidades:
1ª
2ª
3ª
4ª
5ª
6ª
Marcha atrás36/16
× 20/27
× 29/18 (2,685)
33/20
× 20/27
× 29/18 (1,969)
29/23
× 20/27
× 29/18 (1,504)
27/26
× 20/27
× 29/18 (1,239)
25/28
× 20/27
× 29/18 (1,065)
23/29
× 20/27
× 29/18 (0,946)
33/16
× 33/10 (6,806)
Chasis:
Tipo de bastidor
Angulo de avance
VíaTubo de acero
7
°30 mm
Neumáticos:
Tipo
Tamaño: Delantero
Tamaño: TraseroSin cámara
AT22
× 7-10
AT22
× 10-9 MODELO YFM350X
U5NF63.book Page 16 Wednesday, March 12, 2003 10:06 AM

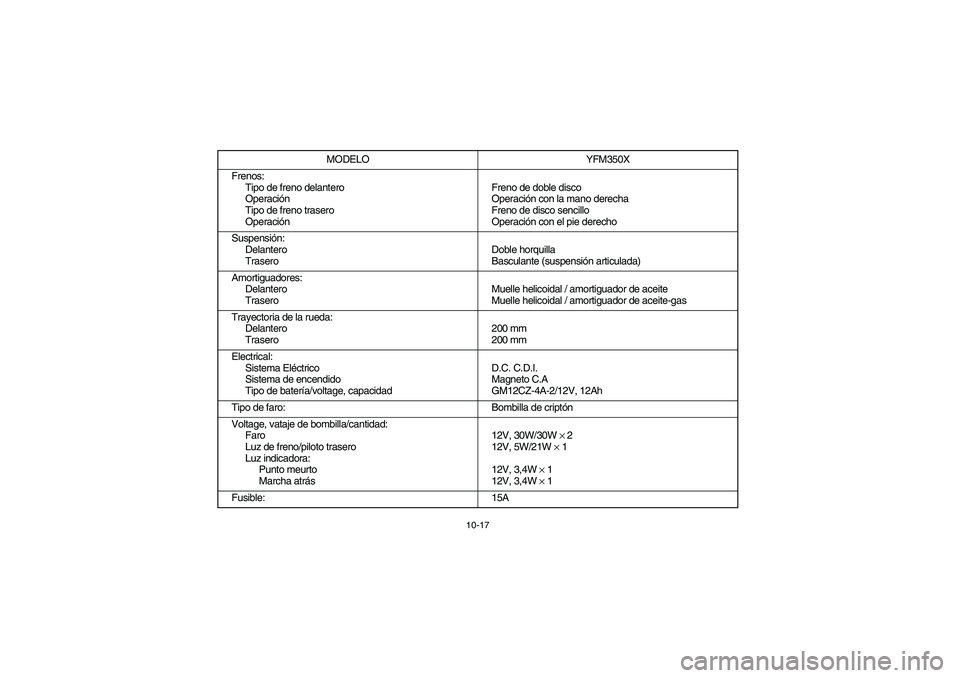

10-17
Frenos:
Tipo de freno delantero
Operación
Tipo de freno trasero
OperaciónFreno de doble disco
Operación con la mano derecha
Freno de disco sencillo
Operación con el pie derecho
Suspensión:
Delantero
TraseroDoble horquilla
Basculante (suspensión articulada)
Amortiguadores:
Delantero
TraseroMuelle helicoidal / amortiguador de aceite
Muelle helicoidal / amortiguador de aceite-gas
Trayectoria de la rueda:
Delantero
Trasero200 mm
200 mm
Electrical:
Sistema Eléctrico
Sistema de encendido
Tipo de batería/voltage, capacidadD.C. C.D.I.
Magneto C.A
GM12CZ-4A-2/12V, 12Ah
Tipo de faro: Bombilla de criptón
Voltage, vataje de bombilla/cantidad:
Faro
Luz de freno/piloto trasero
Luz indicadora:
Punto meurto
Marcha atrás12V, 30W/30W
× 2
12V, 5W/21W
× 1
12V, 3,4W
× 1
12V, 3,4W
× 1
Fusible: 15AMODELO YFM350X
U5NF63.book Page 17 Wednesday, March 12, 2003 10:06 AM

U5NF63.book Page 18 Wednesday, March 12, 2003 10:06 AM

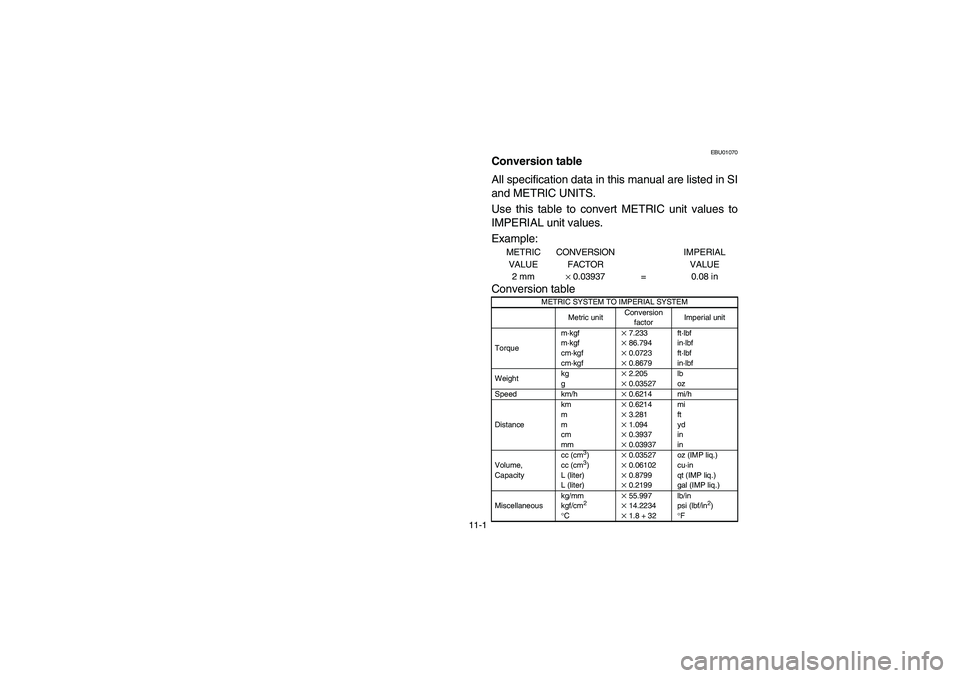

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
U5NF63.book Page 1 Wednesday, March 12, 2003 10:06 AM

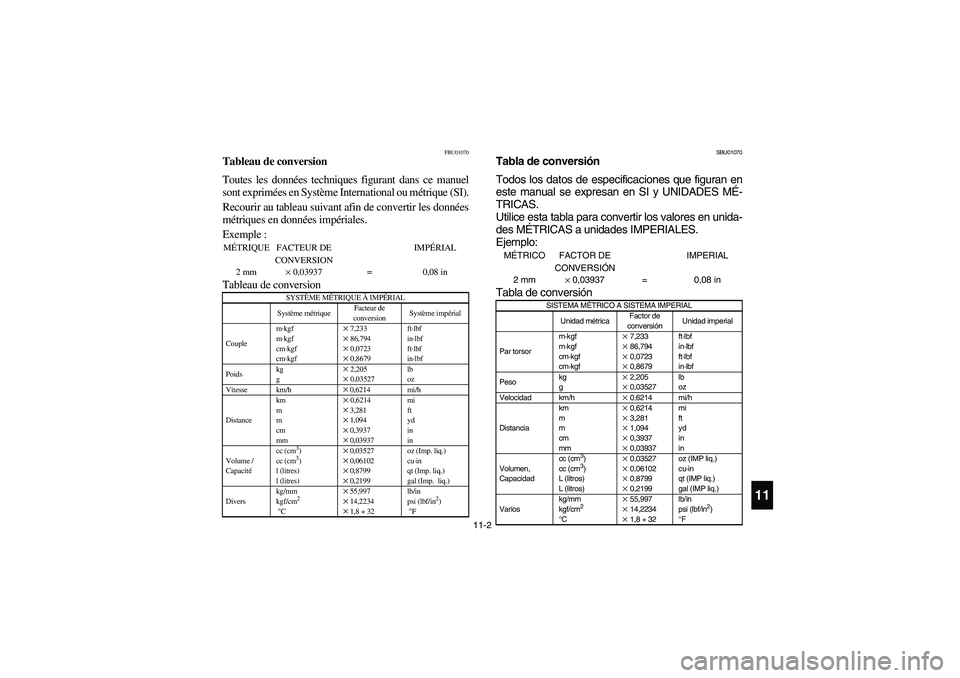

11-2
11
FBU01070
Tableau de conversionACS-02FToutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 inTableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litres)
l (litres)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
SBU01070
Tabla de conversiónACS-02STodos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES MÉ-
TRICAS.
Utilice esta tabla para convertir los valores en unida-
des MÉTRICAS a unidades IMPERIALES.
Ejemplo:MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 inTabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
