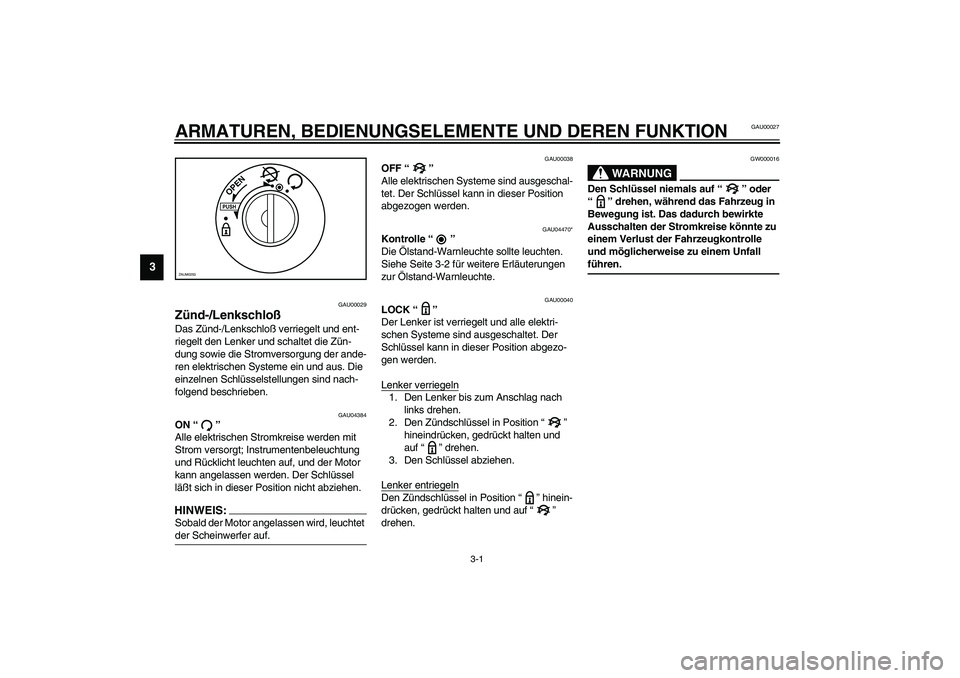

3-ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU04384
ON “”
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung
und Rücklicht leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
läßt sich in dieser Position nicht abziehen.HINWEIS:_ Sobald der Motor angelassen wird, leuchtet
der Scheinwerfer auf. _
GAU00038
OFF “”
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU04470*
Kontrolle “”
Die Ölstand-Warnleuchte sollte leuchten.
Siehe Seite 3-2 für weitere Erläuterungen
zur Ölstand-Warnleuchte.
GAU00040
LOCK “”
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel kann in dieser Position abgezo-
gen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “”
hineindrücken, gedrückt halten und
auf “” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “” hinein-
drücken, gedrückt halten und auf “”
drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “” oder
“” drehen, während das Fahrzeug in
Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _
PUSHOPEN
ZAUM0253

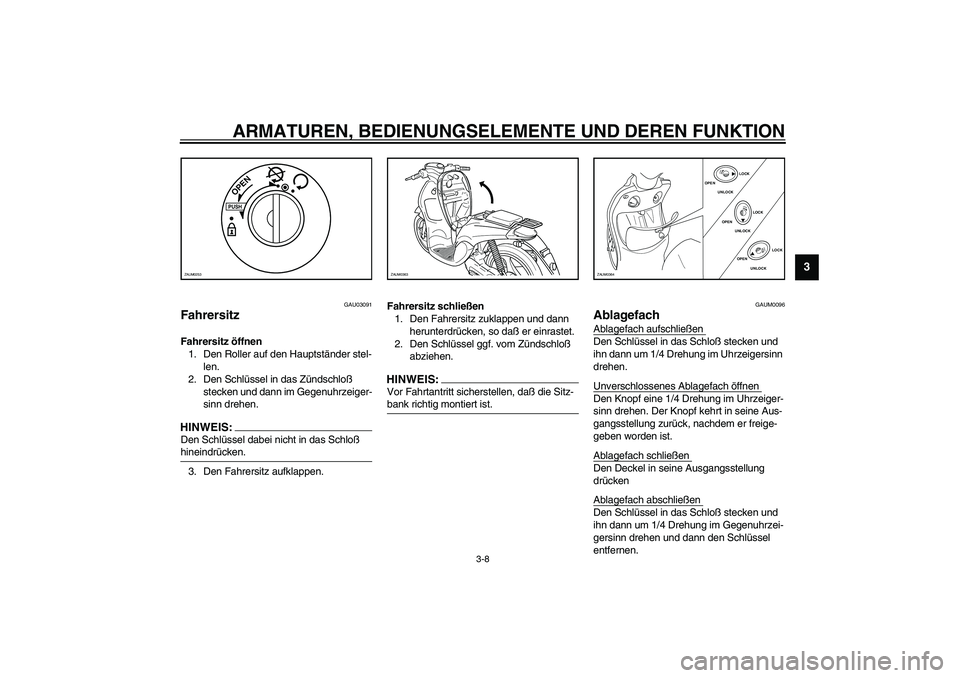

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAU03091
Fahrersitz Fahrersitz öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Schlüssel in das Zündschloß
stecken und dann im Gegenuhrzeiger-
sinn drehen.HINWEIS:_ Den Schlüssel dabei nicht in das Schloß
hineindrücken. _3. Den Fahrersitz aufklappen.Fahrersitz schließen
1. Den Fahrersitz zuklappen und dann
herunterdrücken, so daß er einrastet.
2. Den Schlüssel ggf. vom Zündschloß
abziehen.
HINWEIS:_ Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist. _
GAUM0096
Ablagefach Ablagefach aufschließen Den Schlüssel in das Schloß stecken und
ihn dann um 1/4 Drehung im Uhrzeigersinn
drehen.
Unverschlossenes Ablagefach öffnen Den Knopf eine 1/4 Drehung im Uhrzeiger-
sinn drehen. Der Knopf kehrt in seine Aus-
gangsstellung zurück, nachdem er freige-
geben worden ist.
Ablagefach schließen Den Deckel in seine Ausgangsstellung
drücken
Ablagefach abschließen Den Schlüssel in das Schloß stecken und
ihn dann um 1/4 Drehung im Gegenuhrzei-
gersinn drehen und dann den Schlüssel
entfernen.
PUSHOPEN
ZAUM0253
ZAUM0363
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
ZAUM0364

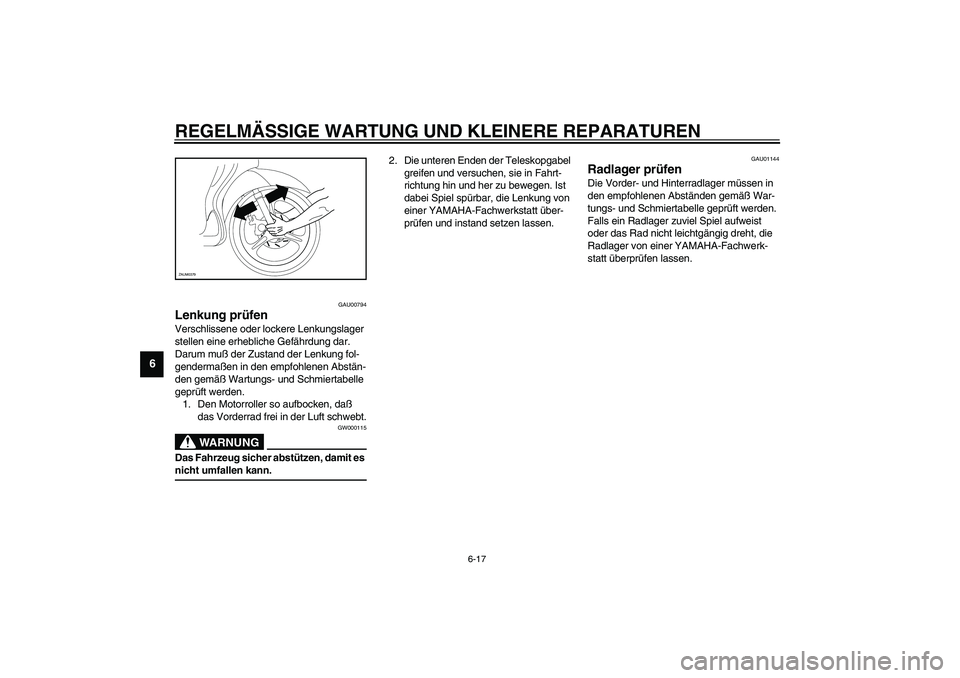

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motorroller so aufbocken, daß
das Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer YAMAHA-Fachwerkstatt über-
prüfen und instand setzen lassen.
GAU01144
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer YAMAHA-Fachwerk-
statt überprüfen lassen.
ZAUM0379
