MPG YAMAHA WHY 50 2003 Instructieboekje (in Dutch)

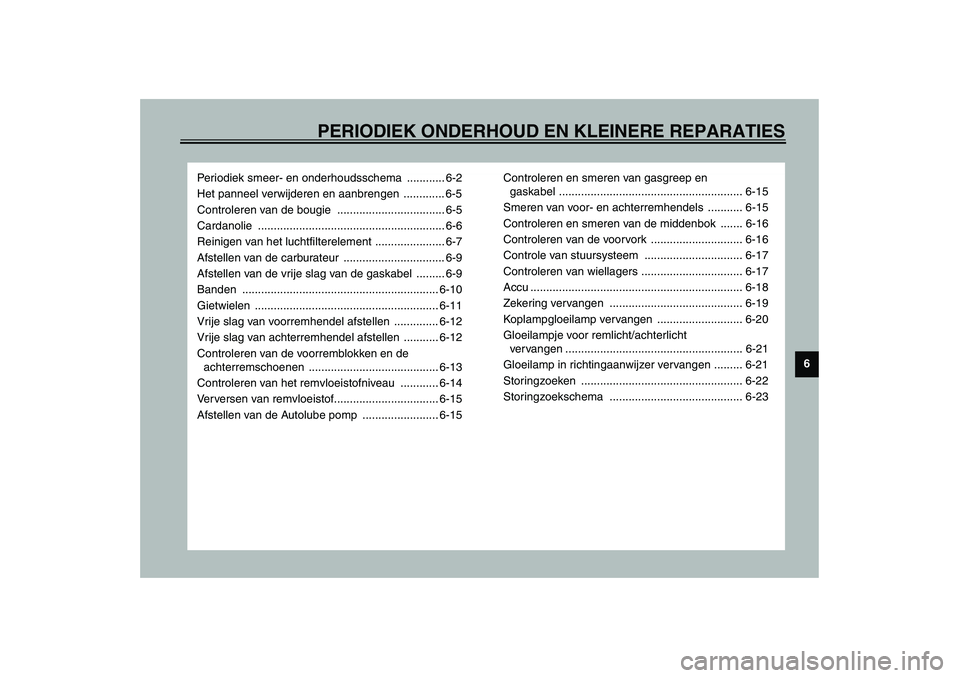

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Periodiek smeer- en onderhoudsschema ............ 6-2
Het panneel verwijderen en aanbrengen ............. 6-5
Controleren van de bougie .................................. 6-5
Cardanolie ........................................................... 6-6
Reinigen van het luchtfilterelement ...................... 6-7
Afstellen van de carburateur ................................ 6-9
Afstellen van de vrije slag van de gaskabel ......... 6-9
Banden .............................................................. 6-10
Gietwielen .......................................................... 6-11
Vrije slag van voorremhendel afstellen .............. 6-12
Vrije slag van achterremhendel afstellen ........... 6-12
Controleren van de voorremblokken en de
achterremschoenen ......................................... 6-13
Controleren van het remvloeistofniveau ............ 6-14
Verversen van remvloeistof................................. 6-15
Afstellen van de Autolube pomp ........................ 6-15Controleren en smeren van gasgreep en
gaskabel .......................................................... 6-15
Smeren van voor- en achterremhendels ........... 6-15
Controleren en smeren van de middenbok ....... 6-16
Controleren van de voorvork ............................. 6-16
Controle van stuursysteem ............................... 6-17
Controleren van wiellagers ................................ 6-17
Accu ................................................................... 6-18
Zekering vervangen .......................................... 6-19
Koplampgloeilamp vervangen ........................... 6-20
Gloeilampje voor remlicht/achterlicht
vervangen ........................................................ 6-21
Gloeilamp in richtingaanwijzer vervangen ......... 6-21
Storingzoeken ................................................... 6-22
Storingzoekschema .......................................... 6-23

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _3. Draai de sleutel in “” en schakel
alle elektrische circuits uit om te zien
of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU00846
Koplampgloeilamp vervangen Vervang de koplampgloeilamp als volgt als
deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekkers los.
3. Verwijder de gloeilamphouder door
deze naar binnen te duwen, linksom te
draaien en vervolgens de defecte
lamp te verwijderen.
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _4. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
5. Sluit de kabelstekkers aan en monteer
de koplampunit door de schroeven
aan te brengen.
6. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Gloeilamphouder
1
ZAUM0381

SPECIFICATIES
8-3
8
Schokdemper
Type voorvork Schroefveer/oliegedempt
Type achterschokdemperunit Schroefveer/oliegedempt
Veerweg
Veerweg voorwiel 80 mm
Veerweg achterwiel 70 mm
Elektrisch
Type ontstekingssysteem C.D.I.
Laadsysteem Vliegwielmagneet
Accu
Model GM4-3B, YB4L-B, FB4L-B
Gloeilampen/capaciteit 12 V / 4 Ah
Type koplampGloeilamp
Gloeilampen (voltage/wattage × aantal)
Koplamp 12 V, 35 W/35 W × 1
Achterlicht/remlicht unit 12 V, 5 W/21 W × 1
Richtingaanwijzer
Voor 12 V, 10 W × 2
Achter 12 V, 10 W × 2
Instrumentenverlichting 12 V, 1,2 W × 2
Controlelampje grootlicht 12 V, 1,2 W × 1
Controlelampje
richtingaanwijzers 12 V, 1,2 W × 1
Waarschuwingslampje voor
olieniveau 12 V, 2 W × 1Zekeringen
Hoofdzekering 7,5 A
