YAMAHA WOLVERINE 350 2004 Owners Manual

6-12
FBU14660
Fonctionnement du levier de présélection et conduite
en marche arrièreATTENTION:_ Afin d’éviter d’endommager la transmission, il con-
vient d’arrêter le véhicule et de refermer les gaz avant
de changer de vitesse. _Passage de vitesse: marche avant
1. Lâcher les gaz et arrêter le véhicule.
2. Passer du point mort à la marche avant et vice versa
à l’aide du levier de présélection.N.B.:_ S’assurer que le levier de présélection soit correctement
engagé. _3. Accélérer progressivement.
SBU14660
Selección de la marcha atrás y conducción hacia
atrásAT E N C I O N :_ Antes de cambiar, pare la máquina y haga retor-
nar la palanca del acelerador a su posición cerra-
da. De lo contrario, pueden causarse daños a la
transmisión. _Cambio: avance
1. Detener la máquina por completo y soltar el
acelerador.
2. Cambie la marcha de punto muerto a avance y
viceversa, desplazando la palanca selectora de
marcha a lo largo de la guía.NOTA:_ Asegurarse de que la palanca selectora de marcha
se desplace por completo hasta la posición desea-
da. _3. Acelerar gradualmente.
U5UH60.book Page 12 Wednesday, October 8, 2003 9:05 AM

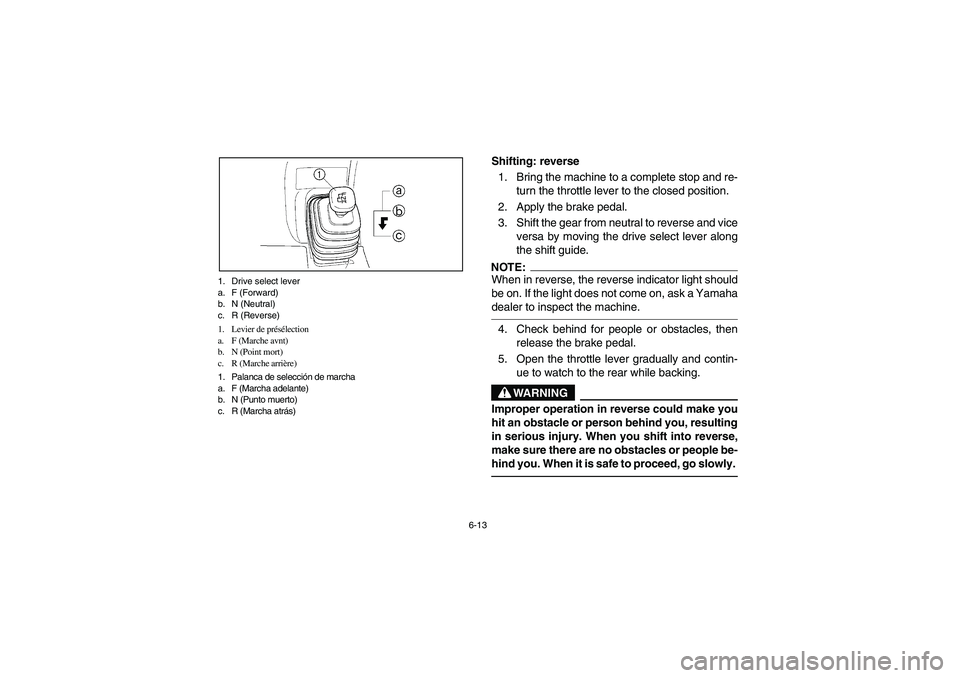

6-13 1. Drive select lever
a. F (Forward)
b. N (Neutral)
c. R (Reverse)
1. Levier de présélection
a. F (Marche avnt)
b. N (Point mort)
c. R (Marche arrière)
1. Palanca de selección de marcha
a. F (Marcha adelante)
b. N (Punto muerto)
c. R (Marcha atrás)
Shifting: reverse
1. Bring the machine to a complete stop and re-
turn the throttle lever to the closed position.
2. Apply the brake pedal.
3. Shift the gear from neutral to reverse and vice
versa by moving the drive select lever along
the shift guide.NOTE:_ When in reverse, the reverse indicator light should
be on. If the light does not come on, ask a Yamaha
dealer to inspect the machine. _4. Check behind for people or obstacles, then
release the brake pedal.
5. Open the throttle lever gradually and contin-
ue to watch to the rear while backing.
WARNING
_ Improper operation in reverse could make you
hit an obstacle or person behind you, resulting
in serious injury. When you shift into reverse,
make sure there are no obstacles or people be-
hind you. When it is safe to proceed, go slowly. _
U5UH60.book Page 13 Wednesday, October 8, 2003 9:05 AM

6-14
Passage de vitesse: marche arrière
1. Lâcher les gaz et arrêter le véhicule.
2. Actionner la pédale de frein.
3. Passer du point mort à la marche avant et vice versa
à l’aide du levier de présélection.N.B.:_ Lorsque la marche arrière est engagée, le témoin de mar-
che arrière s’allume. Si le témoin ne s’allume pas, faire
contrôler le véhicule par un concessionnaire Yamaha. _4. S’assurer que la voie est libre, puis relâcher la péda-
le de frein.
5. Accélérer progressivement tout en continuant à re-
garder vers l’arrière pendant la manœuvre.
AVERTISSEMENT
_ Si une technique de marche arrière incorrecte est uti-
lisée, le véhicule risque de heurter un obstacle ou une
personne, avec toutes les conséquences qui peuvent
s’ensuivre. Avant d’engager la marche arrière, s’as-
surer qu’il n’y a pas d’obstacles ni de personnes der-
rière le véhicule. Démarrer lentement une fois que la
voie est libre. _
Cambio: marcha atrás
1. Detener la máquina por completo y soltar el
acelerado.
2. Aplique el pedal del freno.
3. Cambie la marcha de punto muerto a marcha
atrás y viceversa, desplazando la palanca se-
lectora de marcha a lo largo de la guía.NOTA:_ Al engranar la marcha atrás, deberá encenderse la
luz indicadora correspondiente. Si no se enciende,
solicite a un concesionario Yamaha que revise la
máquina. _4. Comprobar si hay personas y obstáculos de-
trás del vehículo y soltar el pedal del freno.
5. Acelerar gradualmente y seguir mirando hacia
atrás mientras el vehículo se desplace en esa
dirección.
ADVERTENCIA
_ El uso incorrecto de la marcha atrás puede hacer
que el vehículo choque con algún obstáculo o
atropelle a alguien, lo que podría ocasionar gra-
ves lesiones. Cuando cambie a marcha atrás,
compruebe siempre que no haya obstáculos ni
personas detrás del vehículo. Una vez compro-
bado que no hay peligro, vaya despacio. _
U5UH60.book Page 14 Wednesday, October 8, 2003 9:05 AM

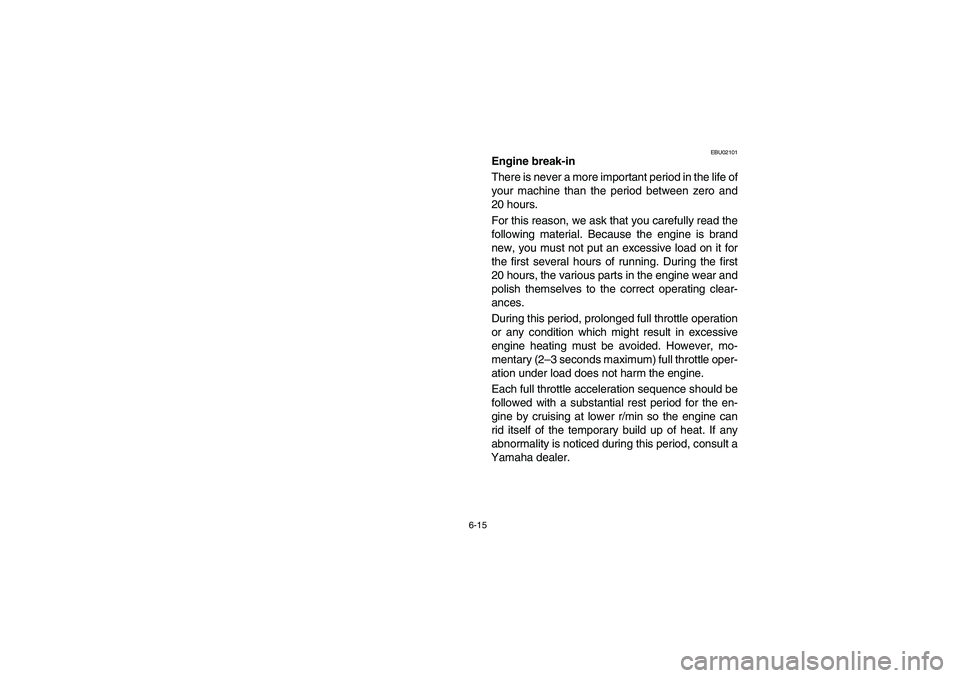

6-15
EBU02101
Engine break-in
There is never a more important period in the life of
your machine than the period between zero and
20 hours.
For this reason, we ask that you carefully read the
following material. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of running. During the first
20 hours, the various parts in the engine wear and
polish themselves to the correct operating clear-
ances.
During this period, prolonged full throttle operation
or any condition which might result in excessive
engine heating must be avoided. However, mo-
mentary (2–3 seconds maximum) full throttle oper-
ation under load does not harm the engine.
Each full throttle acceleration sequence should be
followed with a substantial rest period for the en-
gine by cruising at lower r/min so the engine can
rid itself of the temporary build up of heat. If any
abnormality is noticed during this period, consult a
Yamaha dealer.
U5UH60.book Page 15 Wednesday, October 8, 2003 9:05 AM

6-16
FBU02101
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, durant les premières
20 heures, les différentes pièces du moteur s’usent et se
polissent mutuellement pour obtenir un jeu de fonction-
nement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable.
Chaque période d’utilisation à pleine accélération doit
être suivie d’une période prolongée d’utilisation à bas ré-
gime, afin que le moteur puisse retrouver sa température
normale de fonctionnement. Si une anomalie est détectée
pendant le rodage, consulter un concessionnaire Yamaha.
SBU02101
Rodaje del motor
No hay un período más importante en la vida de su
máquina que las primeras 20 horas.
Por ello, rogamos lea cuidadosamente las siguientes
recomendaciones. Puesto que se trata de un motor
nuevo, no lo sobrecargue durante las primeras horas
de marcha. Durante las primeras 20 horas, las distin-
tas piezas del motor se pulen y desgastan entre sí
hasta obtener las holguras de funcionamiento co-
rrectas.
Durante ese período, debe evitarse el uso prolonga-
do del motor a altas revoluciones o cualquier tipo de
situación que pueda ocasionar un calentamiento ex-
cesivo del motor. Sin embargo, el funcionamiento
momentáneo (2–3 segundos máximo) bajo carga y
con el acelerador a fondo no supone ningún perjuicio
para el motor.
Cada secuencia de aceleración a fondo debe ir se-
guida de un período de reposo suficientemente largo
con el motor rodando a bajas revoluciones para que
pueda disipar el calor temporalmente acumulado. Si
observa alguna anomalía durante este período, con-
sulte a su concesionario Yamaha.
U5UH60.book Page 16 Wednesday, October 8, 2003 9:05 AM

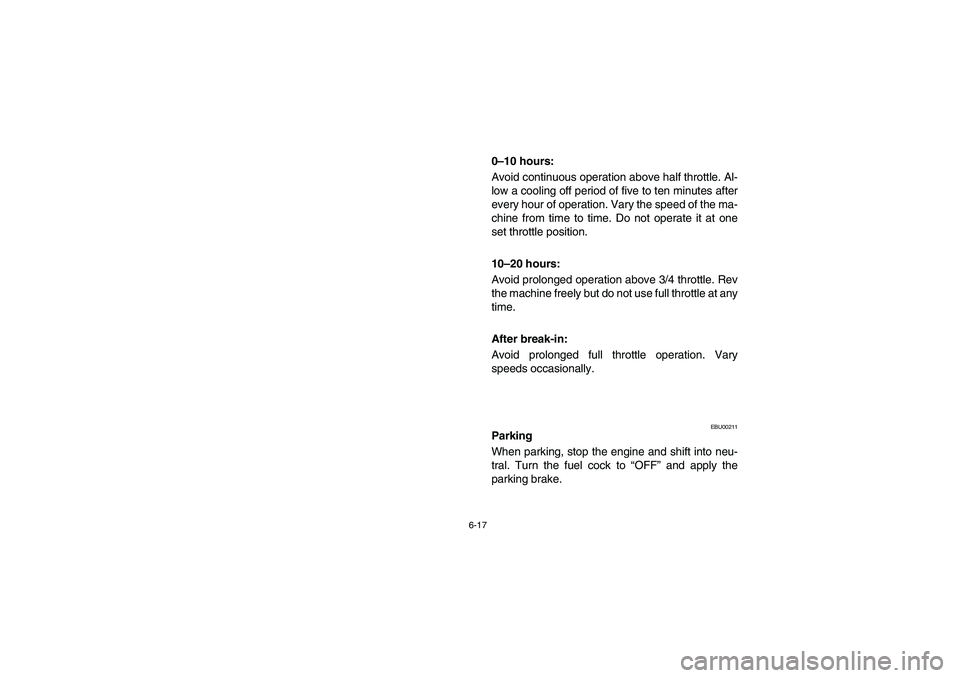

6-17
0–10 hours:
Avoid continuous operation above half throttle. Al-
low a cooling off period of five to ten minutes after
every hour of operation. Vary the speed of the ma-
chine from time to time. Do not operate it at one
set throttle position.
10–20 hours:
Avoid prolonged operation above 3/4 throttle. Rev
the machine freely but do not use full throttle at any
time.
After break-in:
Avoid prolonged full throttle operation. Vary
speeds occasionally.
EBU00211
Parking
When parking, stop the engine and shift into neu-
tral. Turn the fuel cock to “OFF” and apply the
parking brake.
U5UH60.book Page 17 Wednesday, October 8, 2003 9:05 AM

6-18
0 à 10 heures:
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pendant
cinq à dix minutes après chaque heure d’utilisation. De
temps en temps, faire varier la vitesse du véhicule. Ne pas
rouler continuellement avec la même ouverture des gaz.
10 à 20 heures:
Éviter une utilisation prolongée avec une ouverture des
gaz de plus de 3/4. Changer librement de régime, mais ne
jamais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouverture des
gaz. Varier la vitesse de temps à autre.
FBU00211
Stationnement
Après s’être garé, couper le moteur et sélectionner le
point mort. Placer le robinet de carburant sur “OFF” et
serrer le frein de stationnement.0–10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un pe-
ríodo de enfriamiento de cinco a diez minutos. Varíe
la velocidad de la máquina de vez en cuando. No
conduzca con una aceleración fija.
10–20 horas:
Evite el funcionamiento prolongado de la máquina a
más de 3/4 de la aceleración máxima. Acelere la má-
quina libremente, sin acelerarla al máximo en ningún
momento.
Después del rodaje:
Evite el funcionamiento prolongado con el acelera-
dor al máximo. Varíe la velocidad ocasionalmente.
SBU00211
Estacionamiento
Al estacionar la máquina, pare el motor y cambie a
punto muerto. Cierre el grifo del combustible, colo-
cándolo en posición “OFF”, y aplique el freno de es-
tacionamiento.
U5UH60.book Page 18 Wednesday, October 8, 2003 9:05 AM

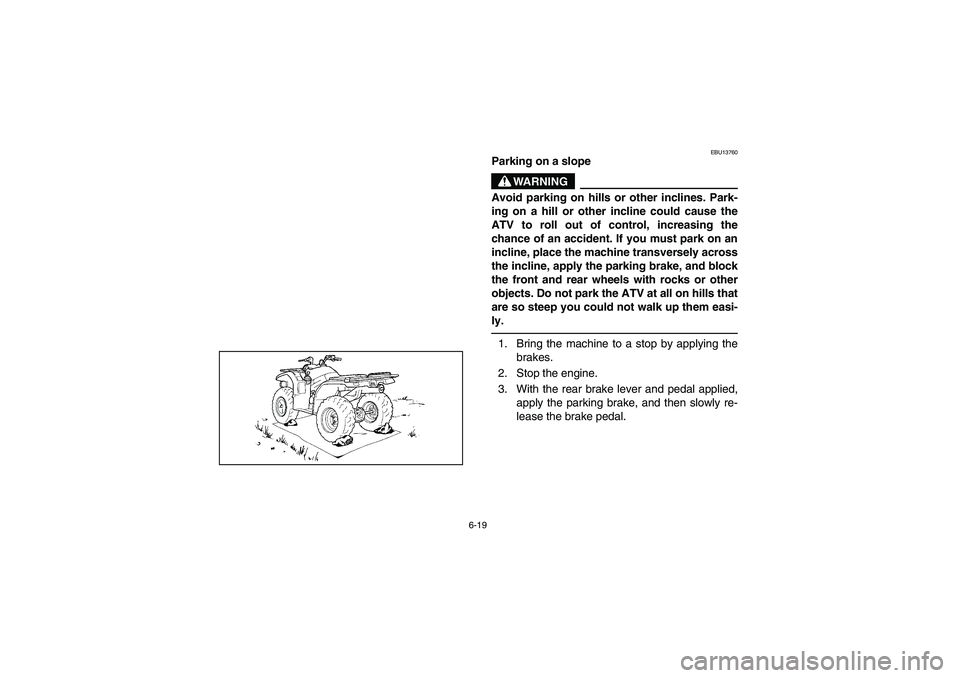

6-19
EBU13760
Parking on a slope
WARNING
_ Avoid parking on hills or other inclines. Park-
ing on a hill or other incline could cause the
ATV to roll out of control, increasing the
chance of an accident. If you must park on an
incline, place the machine transversely across
the incline, apply the parking brake, and block
the front and rear wheels with rocks or other
objects. Do not park the ATV at all on hills that
are so steep you could not walk up them easi-
ly. _1. Bring the machine to a stop by applying the
brakes.
2. Stop the engine.
3. With the rear brake lever and pedal applied,
apply the parking brake, and then slowly re-
lease the brake pedal.
U5UH60.book Page 19 Wednesday, October 8, 2003 9:05 AM

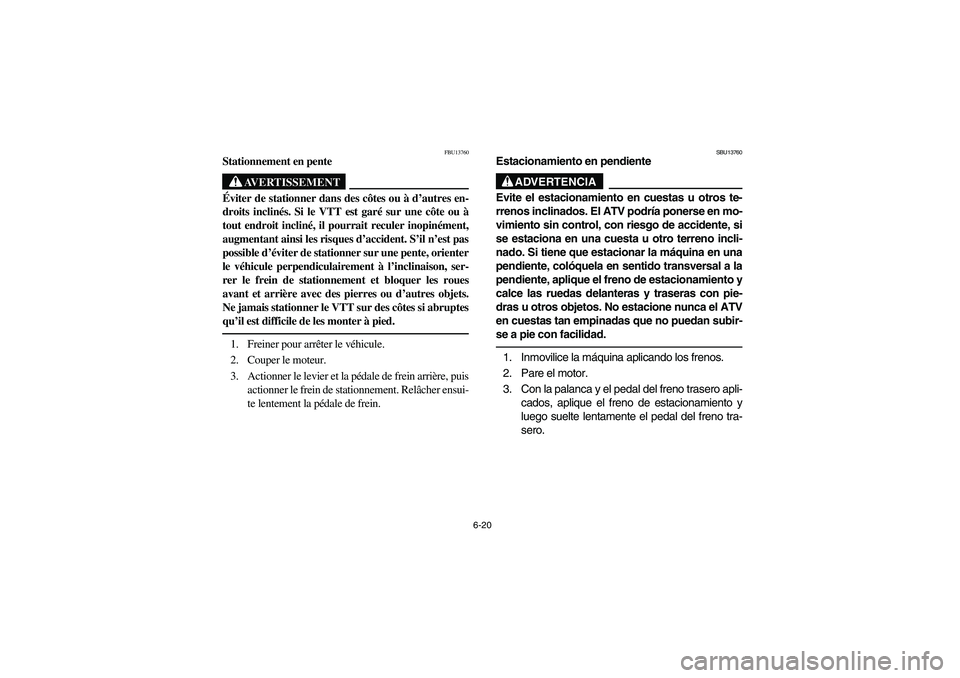

6-20
FBU13760
Stationnement en pente
AVERTISSEMENT
_ Éviter de stationner dans des côtes ou à d’autres en-
droits inclinés. Si le VTT est garé sur une côte ou à
tout endroit incliné, il pourrait reculer inopinément,
augmentant ainsi les risques d’accident. S’il n’est pas
possible d’éviter de stationner sur une pente, orienter
le véhicule perpendiculairement à l’inclinaison, ser-
rer le frein de stationnement et bloquer les roues
avant et arrière avec des pierres ou d’autres objets.
Ne jamais stationner le VTT sur des côtes si abruptes
qu’il est difficile de les monter à pied. _1. Freiner pour arrêter le véhicule.
2. Couper le moteur.
3. Actionner le levier et la pédale de frein arrière, puis
actionner le frein de stationnement. Relâcher ensui-
te lentement la pédale de frein.
SBU13760
Estacionamiento en pendiente
ADVERTENCIA
_ Evite el estacionamiento en cuestas u otros te-
rrenos inclinados. El ATV podría ponerse en mo-
vimiento sin control, con riesgo de accidente, si
se estaciona en una cuesta u otro terreno incli-
nado. Si tiene que estacionar la máquina en una
pendiente, colóquela en sentido transversal a la
pendiente, aplique el freno de estacionamiento y
calce las ruedas delanteras y traseras con pie-
dras u otros objetos. No estacione nunca el ATV
en cuestas tan empinadas que no puedan subir-
se a pie con facilidad. _1. Inmovilice la máquina aplicando los frenos.
2. Pare el motor.
3. Con la palanca y el pedal del freno trasero apli-
cados, aplique el freno de estacionamiento y
luego suelte lentamente el pedal del freno tra-
sero.
U5UH60.book Page 20 Wednesday, October 8, 2003 9:05 AM

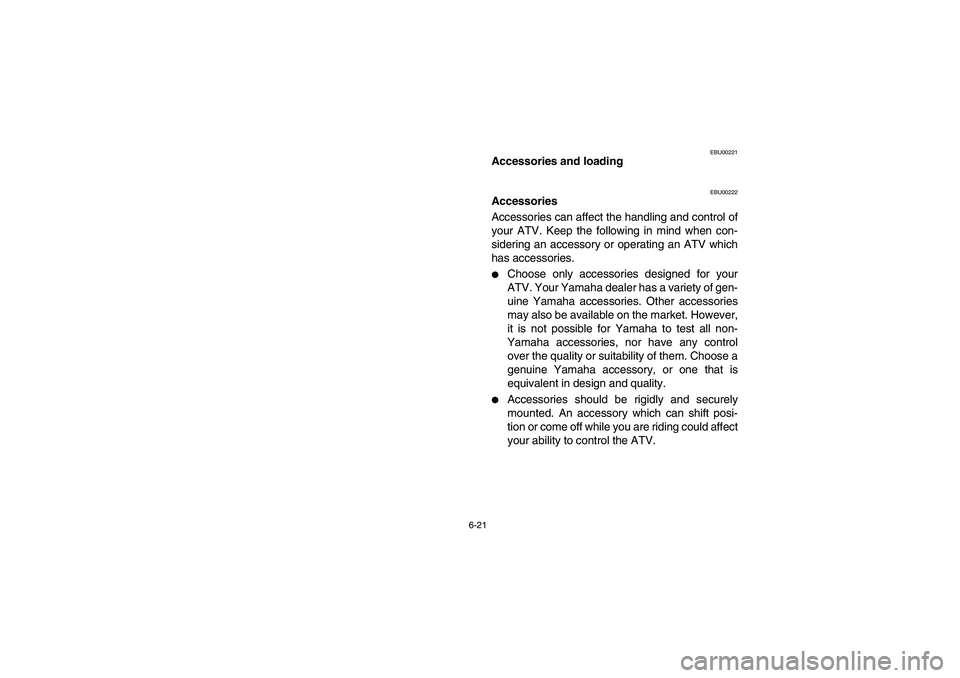

6-21
EBU00221
Accessories and loading
EBU00222
Accessories
Accessories can affect the handling and control of
your ATV. Keep the following in mind when con-
sidering an accessory or operating an ATV which
has accessories.

Choose only accessories designed for your
ATV. Your Yamaha dealer has a variety of gen-
uine Yamaha accessories. Other accessories
may also be available on the market. However,
it is not possible for Yamaha to test all non-
Yamaha accessories, nor have any control
over the quality or suitability of them. Choose a
genuine Yamaha accessory, or one that is
equivalent in design and quality.


Accessories should be rigidly and securely
mounted. An accessory which can shift posi-
tion or come off while you are riding could affect
your ability to control the ATV.
U5UH60.book Page 21 Wednesday, October 8, 2003 9:05 AM
