8-24
8

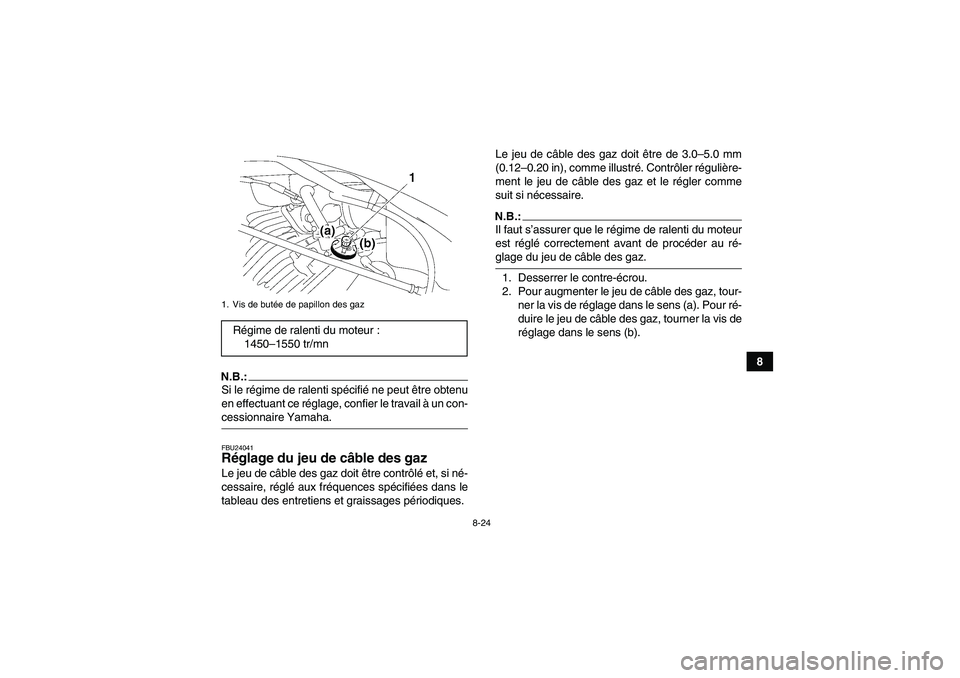

N.B.:Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-cessionnaire Yamaha.FBU24041Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.Le jeu de câble des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Contrôler régulière-
ment le jeu de câble des gaz et le régler comme
suit si nécessaire.
N.B.:Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des gaz, tour-
ner la vis de réglage dans le sens (a). Pour ré-
duire le jeu de câble des gaz, tourner la vis de
réglage dans le sens (b).
1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1450–1550 tr/mn
U3D560F0.book Page 24 Tuesday, December 27, 2005 1:43 PM

8-25

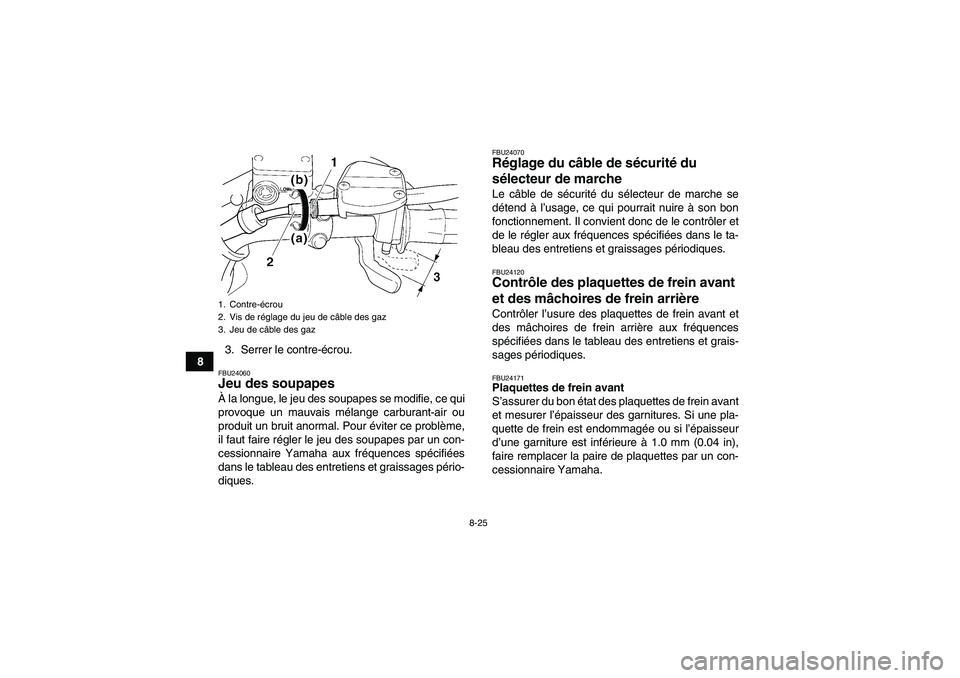

83. Serrer le contre-écrou.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24070Réglage du câble de sécurité du
sélecteur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient donc de le contrôler et
de le régler aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodiques.FBU24120Contrôle des plaquettes de frein avant
et des mâchoires de frein arrière Contrôler l’usure des plaquettes de frein avant et
des mâchoires de frein arrière aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.FBU24171Plaquettes de frein avant
S’assurer du bon état des plaquettes de frein avant
et mesurer l’épaisseur des garnitures. Si une pla-
quette de frein est endommagée ou si l’épaisseur
d’une garniture est inférieure à 1.0 mm (0.04 in),
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
1. Contre-écrou
2. Vis de réglage du jeu de câble des gaz
3. Jeu de câble des gazU3D560F0.book Page 25 Tuesday, December 27, 2005 1:43 PM

8-26
8

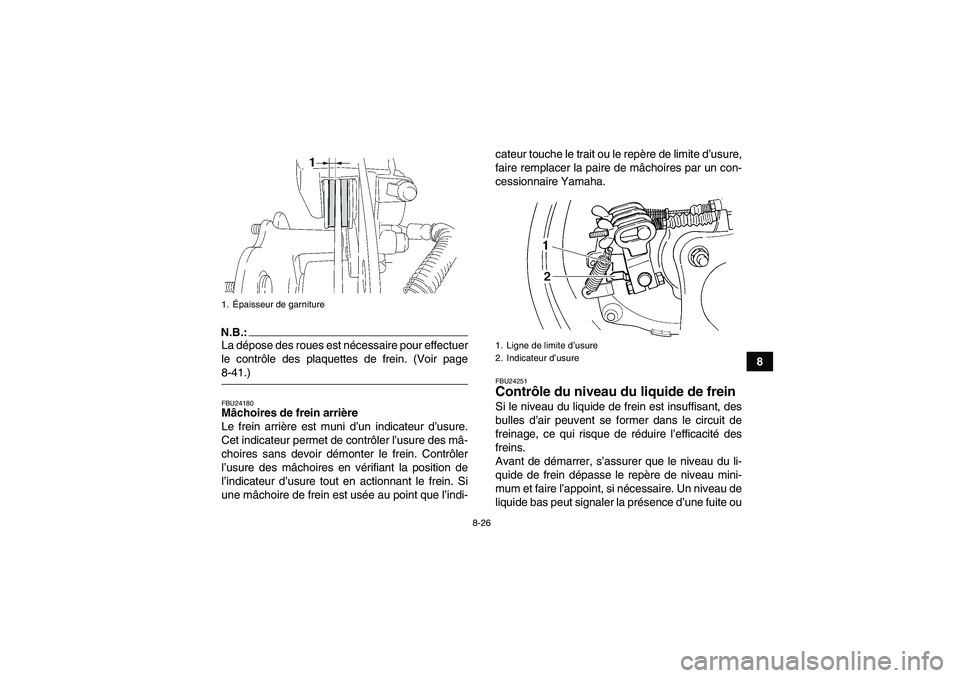

N.B.:La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-41.)FBU24180Mâchoires de frein arrière
Le frein arrière est muni d’un indicateur d’usure.
Cet indicateur permet de contrôler l’usure des mâ-
choires sans devoir démonter le frein. Contrôler
l’usure des mâchoires en vérifiant la position de
l’indicateur d’usure tout en actionnant le frein. Si
une mâchoire de frein est usée au point que l’indi-cateur touche le trait ou le repère de limite d’usure,
faire remplacer la paire de mâchoires par un con-
cessionnaire Yamaha.
FBU24251Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou
1.Épaisseur de garniture
1. Ligne de limite d’usure
2. Indicateur d’usure
U3D560F0.book Page 26 Tuesday, December 27, 2005 1:43 PM

8-27

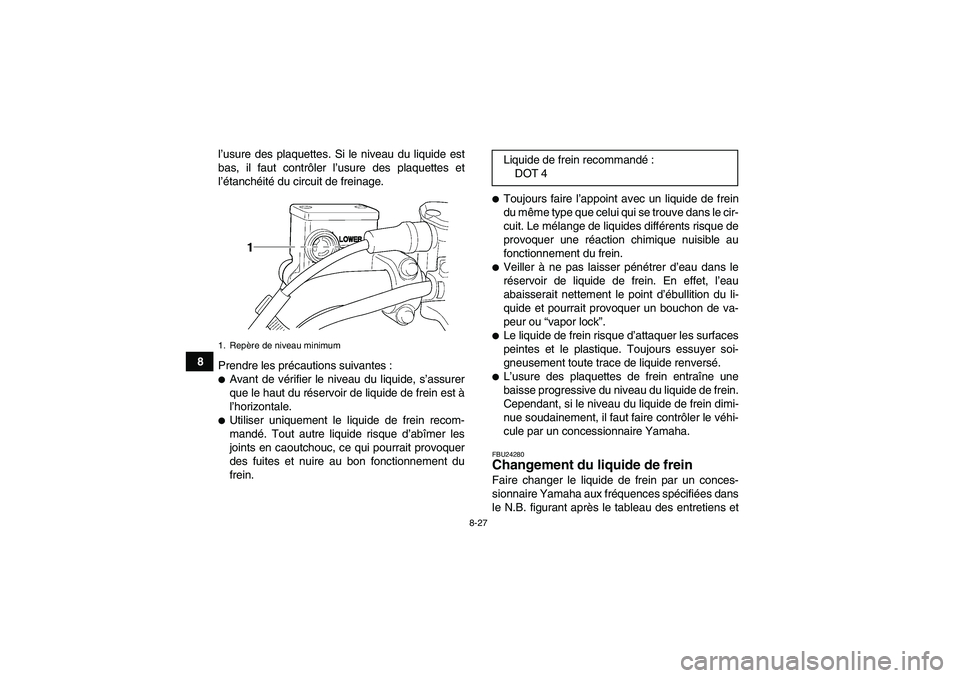

8l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou “vapor lock”.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24280Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
1. Repère de niveau minimum
Liquide de frein recommandé:
DOT 4
U3D560F0.book Page 27 Tuesday, December 27, 2005 1:43 PM

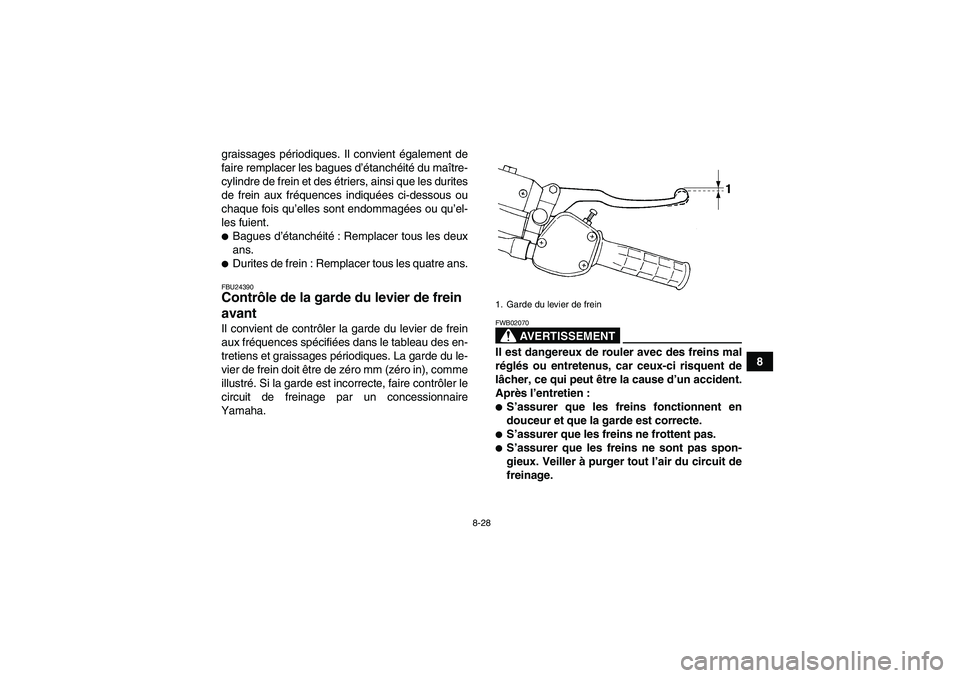

8-28
8 graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité du maître-
cylindre de frein et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: Remplacer tous les deux
ans.
Durites de frein : Remplacer tous les quatre ans.FBU24390Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde du le-
vier de frein doit être de zéro mm (zéro in), comme
illustré. Si la garde est incorrecte, faire contrôler le
circuit de freinage par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02070Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.1. Garde du levier de frein
U3D560F0.book Page 28 Tuesday, December 27, 2005 1:43 PM

8-29

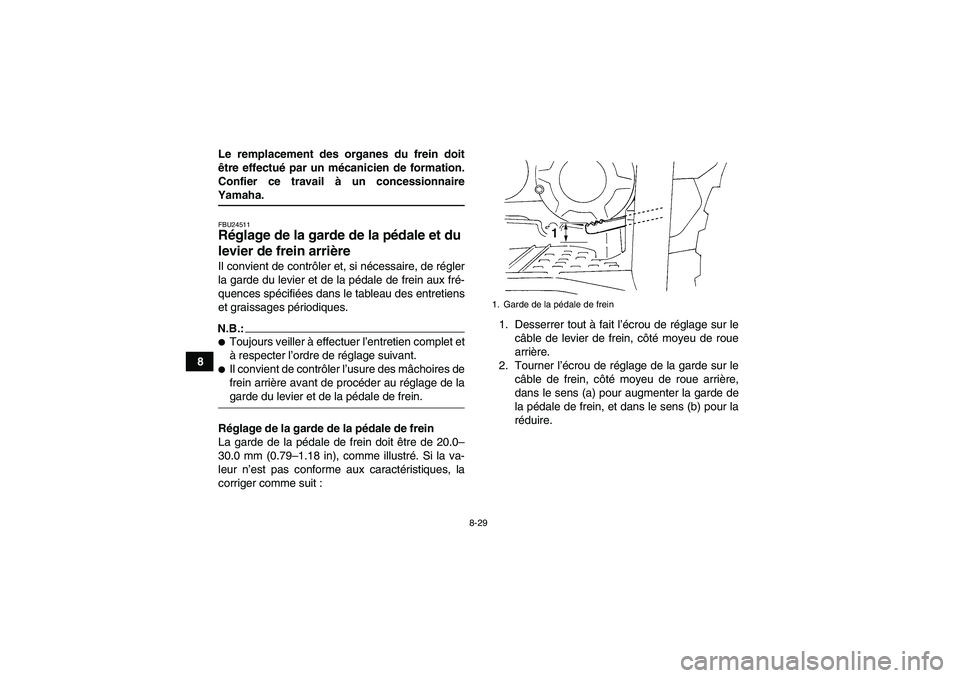

8Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU24511Réglage de la garde de la pédale et du
levier de frein arrière Il convient de contrôler et, si nécessaire, de régler
la garde du levier et de la pédale de frein aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.N.B.:
Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.
Il convient de contrôler l’usure des mâchoires de
frein arrière avant de procéder au réglage de lagarde du levier et de la pédale de frein.
Réglage de la garde de la pédale de frein
La garde de la pédale de frein doit être de 20.0–
30.0 mm (0.79–1.18 in), comme illustré. Si la va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit :1. Desserrer tout à fait l’écrou de réglage sur le
câble de levier de frein, côté moyeu de roue
arrière.
2. Tourner l’écrou de réglage de la garde sur le
câble de frein, côté moyeu de roue arrière,
dans le sens (a) pour augmenter la garde de
la pédale de frein, et dans le sens (b) pour la
réduire.
1. Garde de la pédale de frein
U3D560F0.book Page 29 Tuesday, December 27, 2005 1:43 PM

8-30

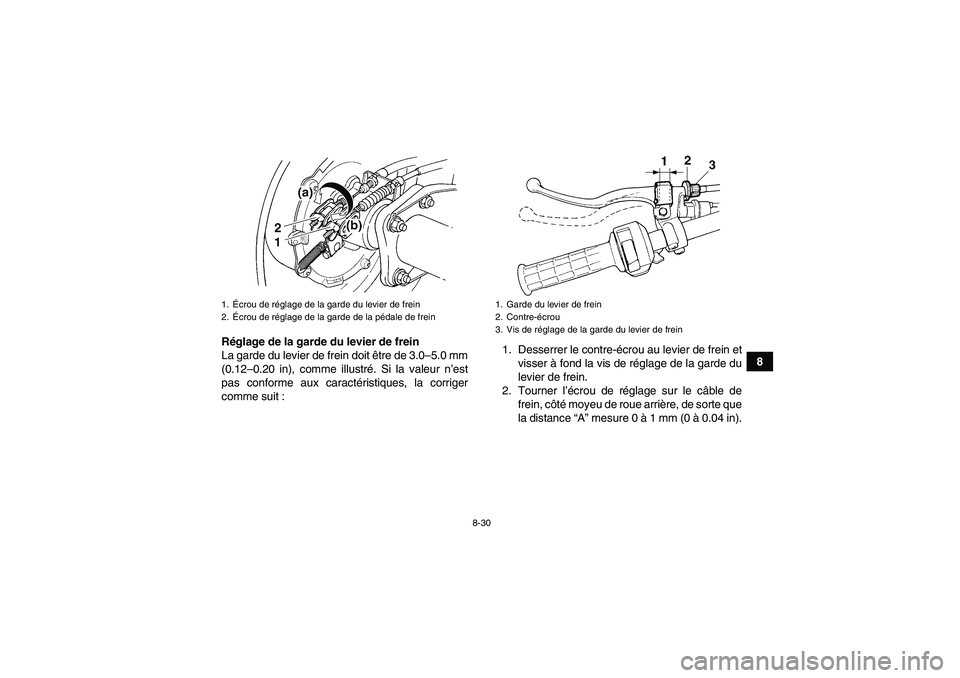

8 Réglage de la garde du levier de frein
La garde du levier de frein doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Si la valeur n’est
pas conforme aux caractéristiques, la corriger
comme suit :1. Desserrer le contre-écrou au levier de frein et
visser à fond la vis de réglage de la garde du
levier de frein.
2. Tourner l’écrou de réglage sur le câble de
frein, côté moyeu de roue arrière, de sorte que
la distance “A” mesure 0 à 1 mm (0 à 0.04 in).
1.Écrou de réglage de la garde du levier de frein
2.Écrou de réglage de la garde de la pédale de frein
1. Garde du levier de frein
2. Contre-écrou
3. Vis de réglage de la garde du levier de frein
U3D560F0.book Page 30 Tuesday, December 27, 2005 1:43 PM

8-31

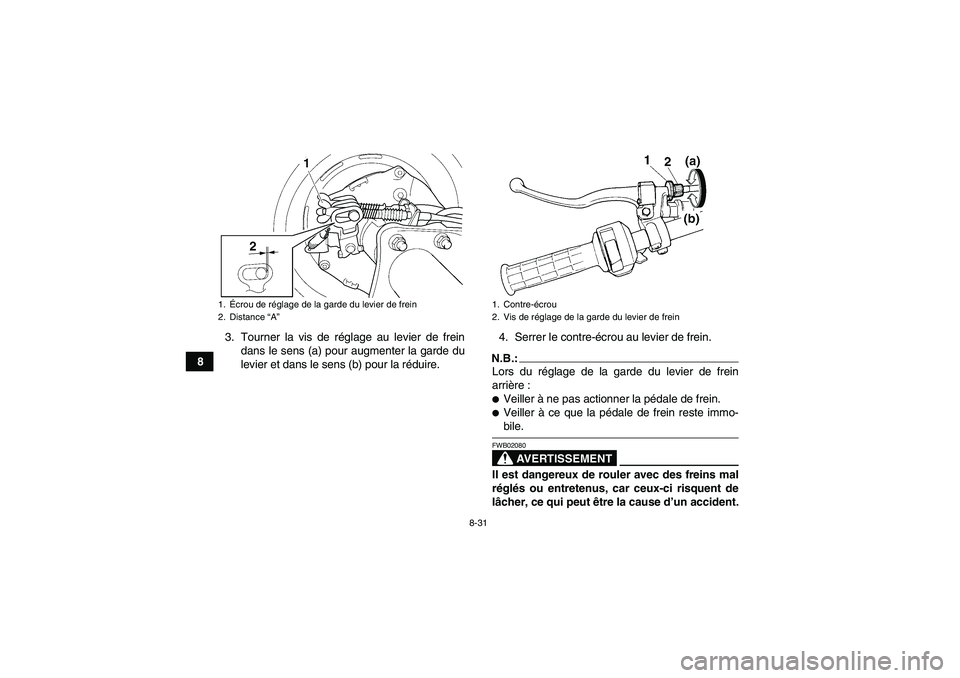

83. Tourner la vis de réglage au levier de frein
dans le sens (a) pour augmenter la garde du
levier et dans le sens (b) pour la réduire.4. Serrer le contre-écrou au levier de frein.
N.B.:Lors du réglage de la garde du levier de frein
arrière :
Veiller à ne pas actionner la pédale de frein.
Veiller à ce que la pédale de frein reste immo-bile.
AVERTISSEMENT
FWB02080Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
1.Écrou de réglage de la garde du levier de frein
2. Distance “A”
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
U3D560F0.book Page 31 Tuesday, December 27, 2005 1:43 PM

8-32

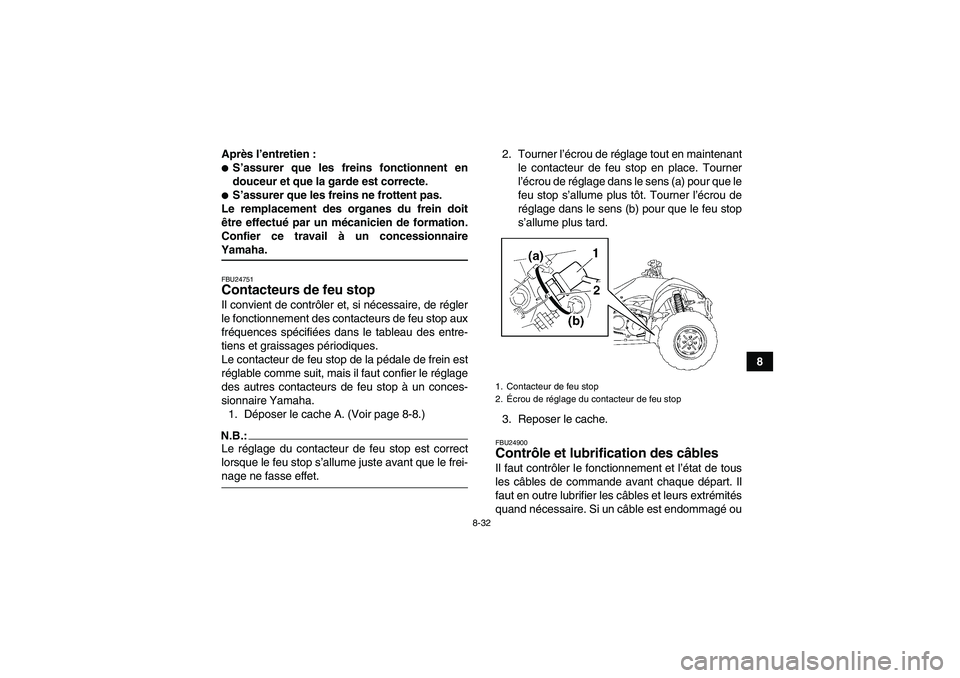

8 Après l’entretien :

S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaireYamaha.FBU24751Contacteurs de feu stop Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.
1. Déposer le cache A. (Voir page 8-8.)N.B.:Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-nage ne fasse effet.2. Tourner l’écrou de réglage tout en maintenant
le contacteur de feu stop en place. Tourner
l’écrou de réglage dans le sens (a) pour que le
feu stop s’allume plus tôt. Tourner l’écrou de
réglage dans le sens (b) pour que le feu stop
s’allume plus tard.
3. Reposer le cache.
FBU24900Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou1. Contacteur de feu stop
2.Écrou de réglage du contacteur de feu stop
U3D560F0.book Page 32 Tuesday, December 27, 2005 1:43 PM

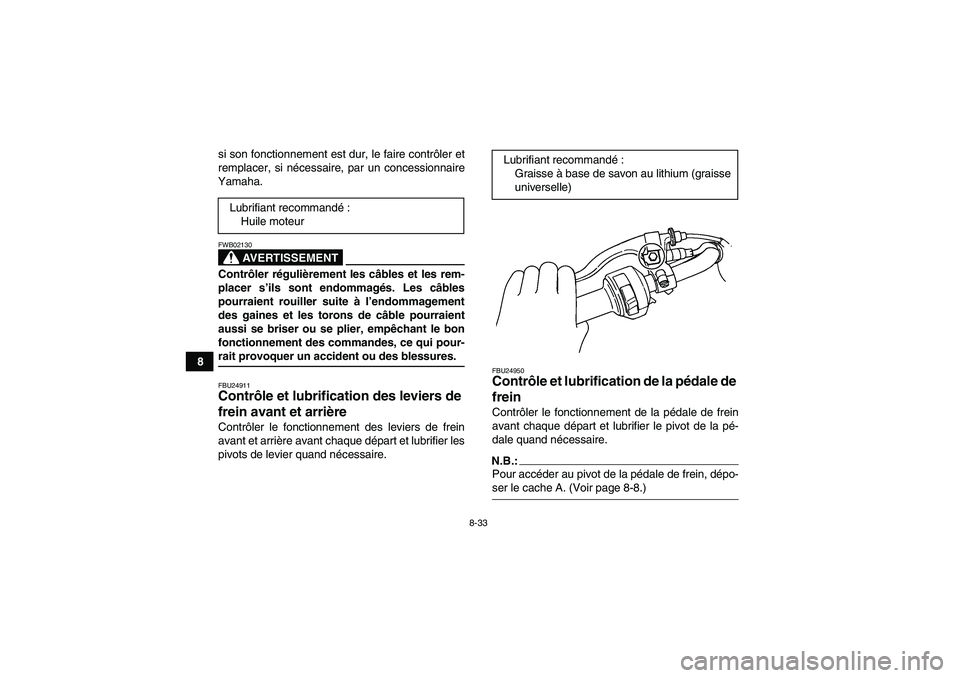

8-33
8si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02130Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-rait provoquer un accident ou des blessures.FBU24911Contrôle et lubrification des leviers de
frein avant et arrière Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
FBU24950Contrôle et lubrification de la pédale de
frein Contrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.N.B.:Pour accéder au pivot de la pédale de frein, dépo-ser le cache A. (Voir page 8-8.) Lubrifiant recommandé:
Huile moteurLubrifiant recommandé:
Graisse à base de savon au lithium (graisse
universelle)
