YAMAHA WOLVERINE 350 2008 Manuale de Empleo (in Spanish)

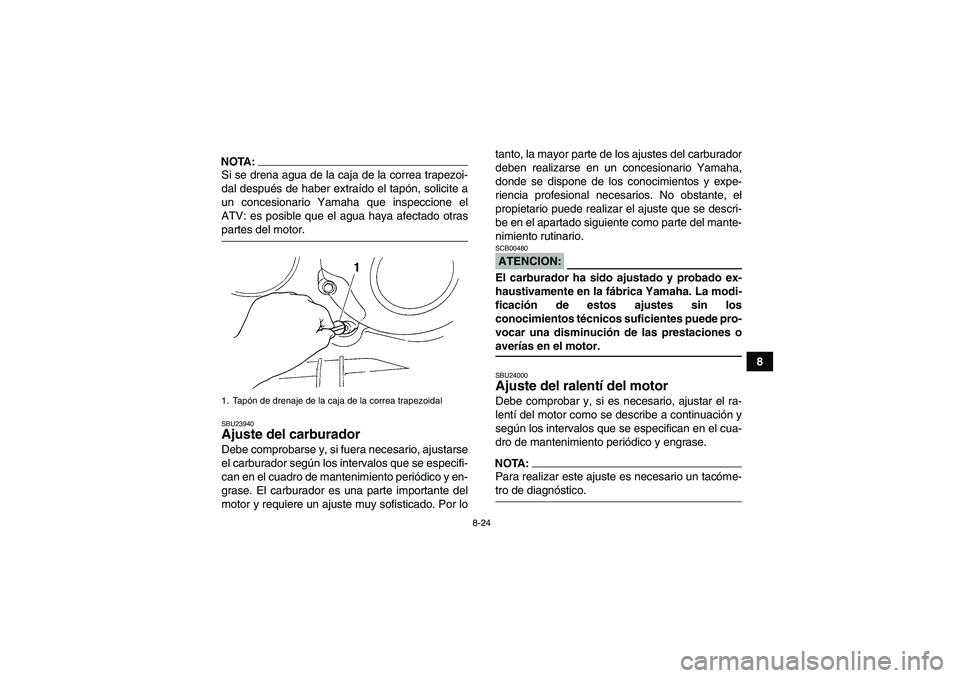

8-24
8
NOTA:Si se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otraspartes del motor.SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lotanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, el
propietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
ATENCION:SCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones oaverías en el motor.SBU24000Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.NOTA:Para realizar este ajuste es necesario un tacóme-tro de diagnóstico.
1. Tapón de drenaje de la caja de la correa trapezoidalU3D562S0.book Page 24 Tuesday, June 5, 2007 7:36 PM

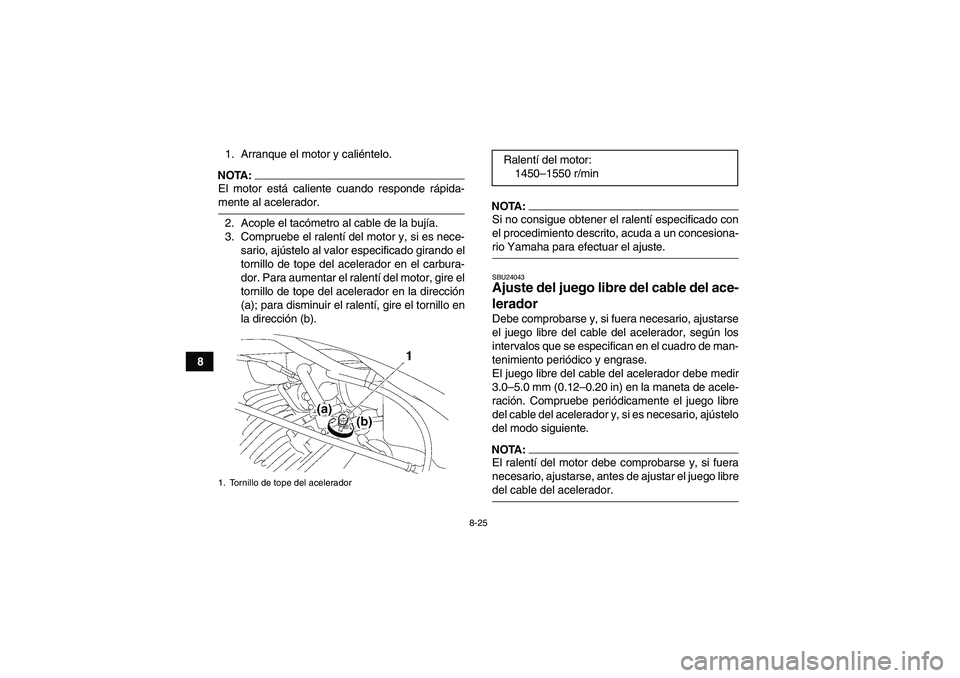

8-25
81. Arranque el motor y caliéntelo.
NOTA:El motor está caliente cuando responde rápida-mente al acelerador.
2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
NOTA:Si no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-rio Yamaha para efectuar el ajuste.SBU24043Ajuste del juego libre del cable del ace-
lerador Debe comprobarse y, si fuera necesario, ajustarse
el juego libre del cable del acelerador, según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre del cable del acelerador debe medir
3.0–5.0 mm (0.12–0.20 in) en la maneta de acele-
ración. Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario, ajústelo
del modo siguiente.NOTA:El ralentí del motor debe comprobarse y, si fuera
necesario, ajustarse, antes de ajustar el juego libredel cable del acelerador.
1. Tornillo de tope del acelerador
Ralentí del motor:
1450–1550 r/min
U3D562S0.book Page 25 Tuesday, June 5, 2007 7:36 PM

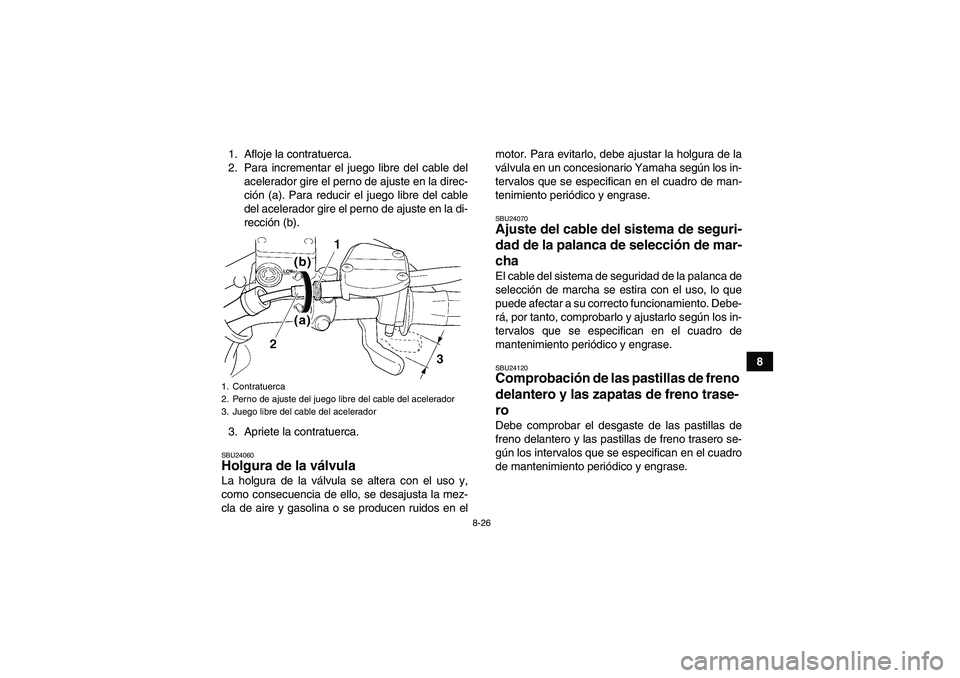

8-26
8 1. Afloje la contratuerca.
2. Para incrementar el juego libre del cable del
acelerador gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre del cable
del acelerador gire el perno de ajuste en la di-
rección (b).
3. Apriete la contratuerca.
SBU24060Holgura de la válvula La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en elmotor. Para evitarlo, debe ajustar la holgura de la
válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU24070Ajuste del cable del sistema de seguri-
dad de la palanca de selección de mar-
cha El cable del sistema de seguridad de la palanca de
selección de marcha se estira con el uso, lo que
puede afectar a su correcto funcionamiento. Debe-
rá, por tanto, comprobarlo y ajustarlo según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.SBU24120Comprobación de las pastillas de freno
delantero y las zapatas de freno trase-
ro Debe comprobar el desgaste de las pastillas de
freno delantero y las pastillas de freno trasero se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
1. Contratuerca
2. Perno de ajuste del juego libre del cable del acelerador
3. Juego libre del cable del aceleradorU3D562S0.book Page 26 Tuesday, June 5, 2007 7:36 PM

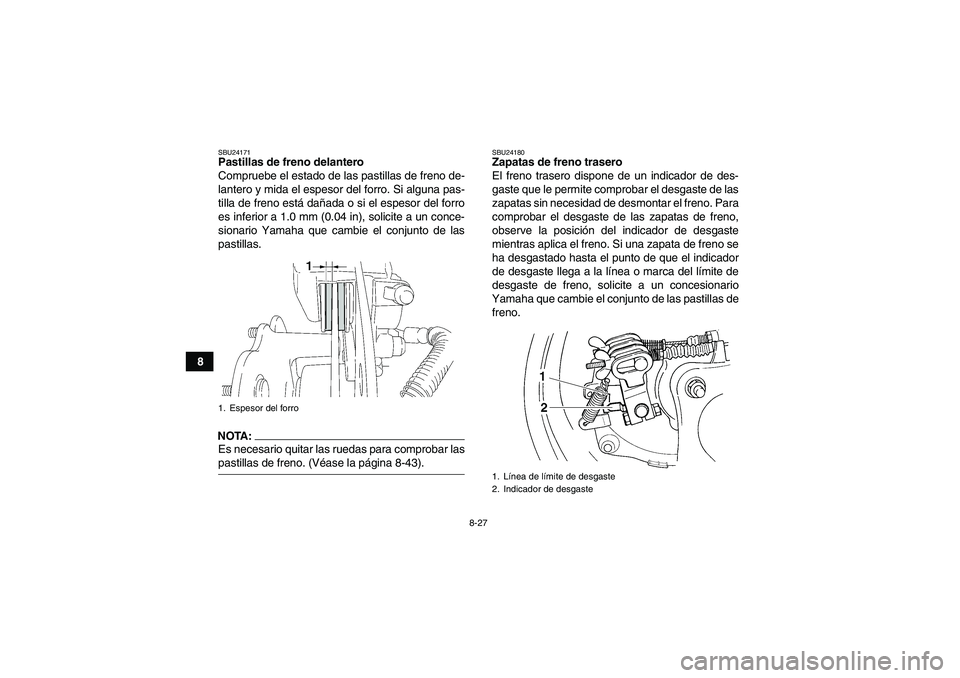

8-27
8
SBU24171Pastillas de freno delantero
Compruebe el estado de las pastillas de freno de-
lantero y mida el espesor del forro. Si alguna pas-
tilla de freno está dañada o si el espesor del forro
es inferior a 1.0 mm (0.04 in), solicite a un conce-
sionario Yamaha que cambie el conjunto de las
pastillas.NOTA:Es necesario quitar las ruedas para comprobar laspastillas de freno. (Véase la página 8-43).
SBU24180Zapatas de freno trasero
El freno trasero dispone de un indicador de des-
gaste que le permite comprobar el desgaste de las
zapatas sin necesidad de desmontar el freno. Para
comprobar el desgaste de las zapatas de freno,
observe la posición del indicador de desgaste
mientras aplica el freno. Si una zapata de freno se
ha desgastado hasta el punto de que el indicador
de desgaste llega a la línea o marca del límite de
desgaste de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de
freno.
1. Espesor del forro
1. Línea de límite de desgaste
2. Indicador de desgaste
U3D562S0.book Page 27 Tuesday, June 5, 2007 7:36 PM

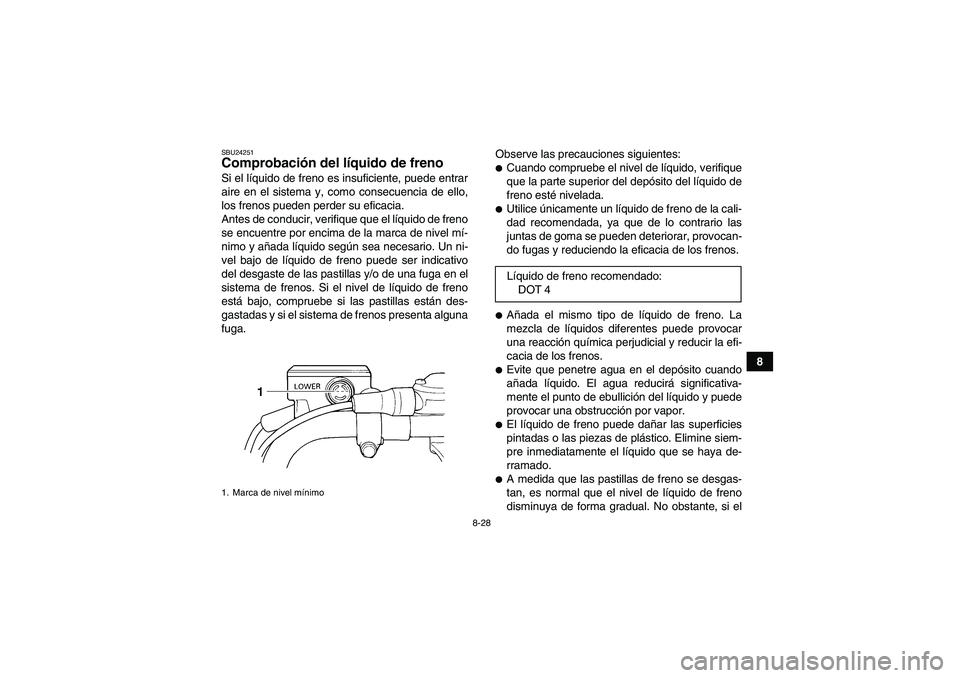

8-28
8
SBU24251Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.
Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.
Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.
Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.
El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.
A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U3D562S0.book Page 28 Tuesday, June 5, 2007 7:36 PM

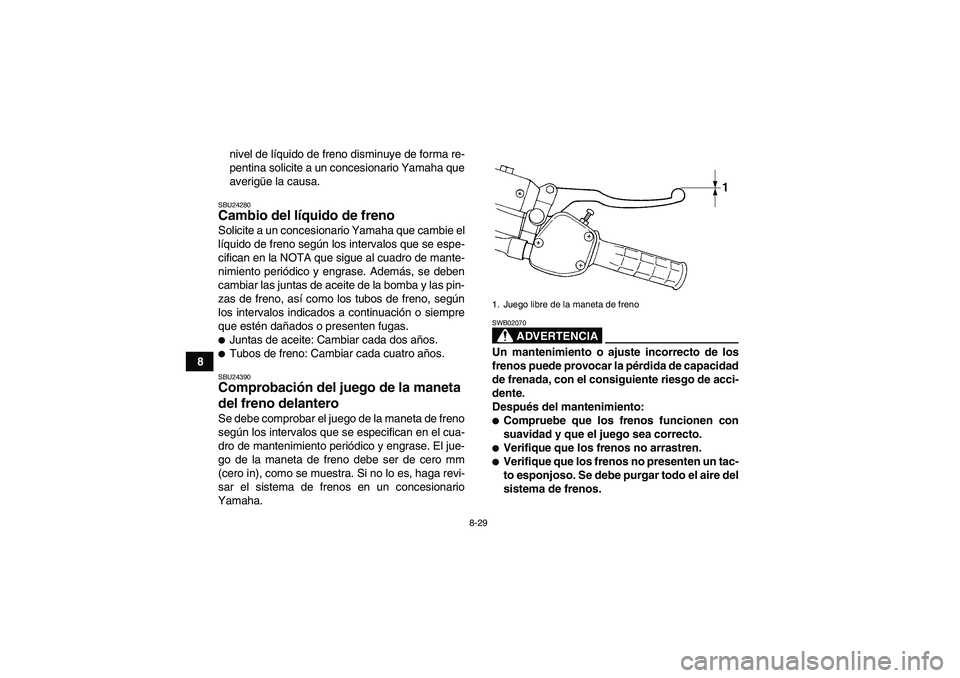

8-29
8nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.
SBU24280Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de la bomba y las pin-
zas de freno, así como los tubos de freno, según
los intervalos indicados a continuación o siempre
que estén dañados o presenten fugas.
Juntas de aceite: Cambiar cada dos años.
Tubos de freno: Cambiar cada cuatro años.SBU24390Comprobación del juego de la maneta
del freno delantero Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. El jue-
go de la maneta de freno debe ser de cero mm
(cero in), como se muestra. Si no lo es, haga revi-
sar el sistema de frenos en un concesionario
Yamaha.
ADVERTENCIA
SWB02070Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:
Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.
Verifique que los frenos no arrastren.
Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.1. Juego libre de la maneta de freno
U3D562S0.book Page 29 Tuesday, June 5, 2007 7:36 PM

8-30

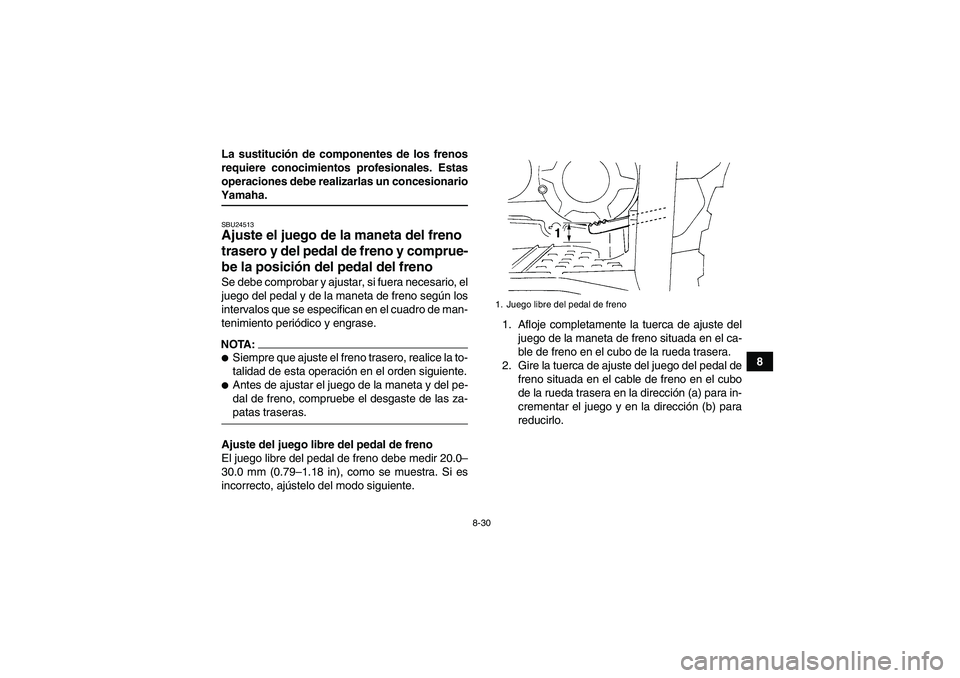

8 La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU24513Ajuste el juego de la maneta del freno
trasero y del pedal de freno y comprue-
be la posición del pedal del freno Se debe comprobar y ajustar, si fuera necesario, el
juego del pedal y de la maneta de freno según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.NOTA:
Siempre que ajuste el freno trasero, realice la to-
talidad de esta operación en el orden siguiente.
Antes de ajustar el juego de la maneta y del pe-
dal de freno, compruebe el desgaste de las za-patas traseras.
Ajuste del juego libre del pedal de freno
El juego libre del pedal de freno debe medir 20.0–
30.0 mm (0.79–1.18 in), como se muestra. Si es
incorrecto, ajústelo del modo siguiente.1. Afloje completamente la tuerca de ajuste del
juego de la maneta de freno situada en el ca-
ble de freno en el cubo de la rueda trasera.
2. Gire la tuerca de ajuste del juego del pedal de
freno situada en el cable de freno en el cubo
de la rueda trasera en la dirección (a) para in-
crementar el juego y en la dirección (b) para
reducirlo.
1. Juego libre del pedal de freno
U3D562S0.book Page 30 Tuesday, June 5, 2007 7:36 PM

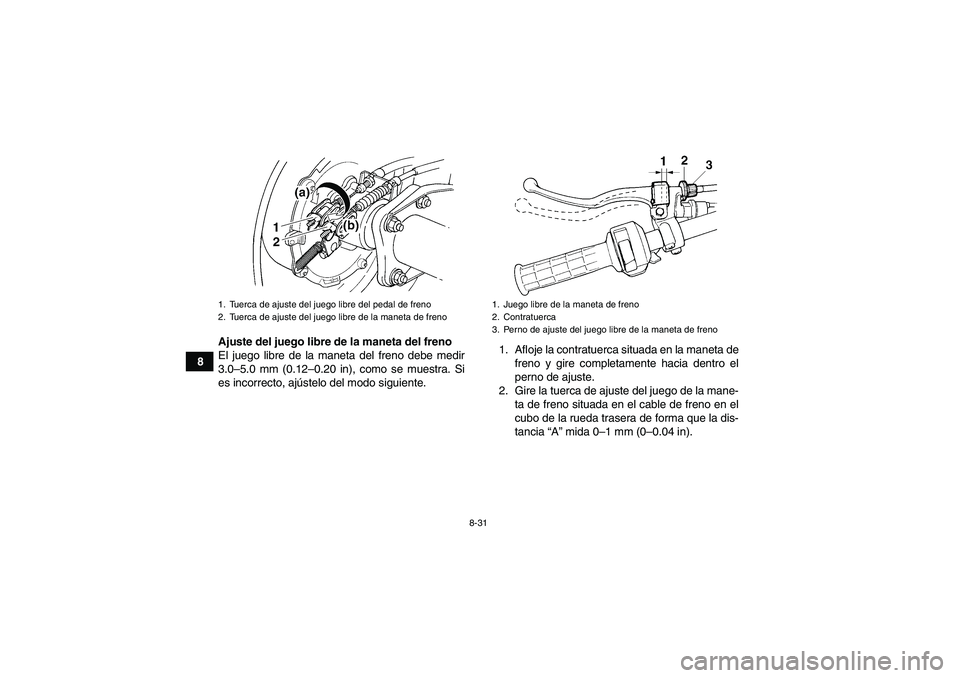

8-31
8Ajuste del juego libre de la maneta del freno
El juego libre de la maneta del freno debe medir
3.0–5.0 mm (0.12–0.20 in), como se muestra. Si
es incorrecto, ajústelo del modo siguiente.1. Afloje la contratuerca situada en la maneta de
freno y gire completamente hacia dentro el
perno de ajuste.
2. Gire la tuerca de ajuste del juego de la mane-
ta de freno situada en el cable de freno en el
cubo de la rueda trasera de forma que la dis-
tancia “A” mida 0–1 mm (0–0.04 in).
1. Tuerca de ajuste del juego libre del pedal de freno
2. Tuerca de ajuste del juego libre de la maneta de freno
1. Juego libre de la maneta de freno
2. Contratuerca
3. Perno de ajuste del juego libre de la maneta de freno
U3D562S0.book Page 31 Tuesday, June 5, 2007 7:36 PM

8-32

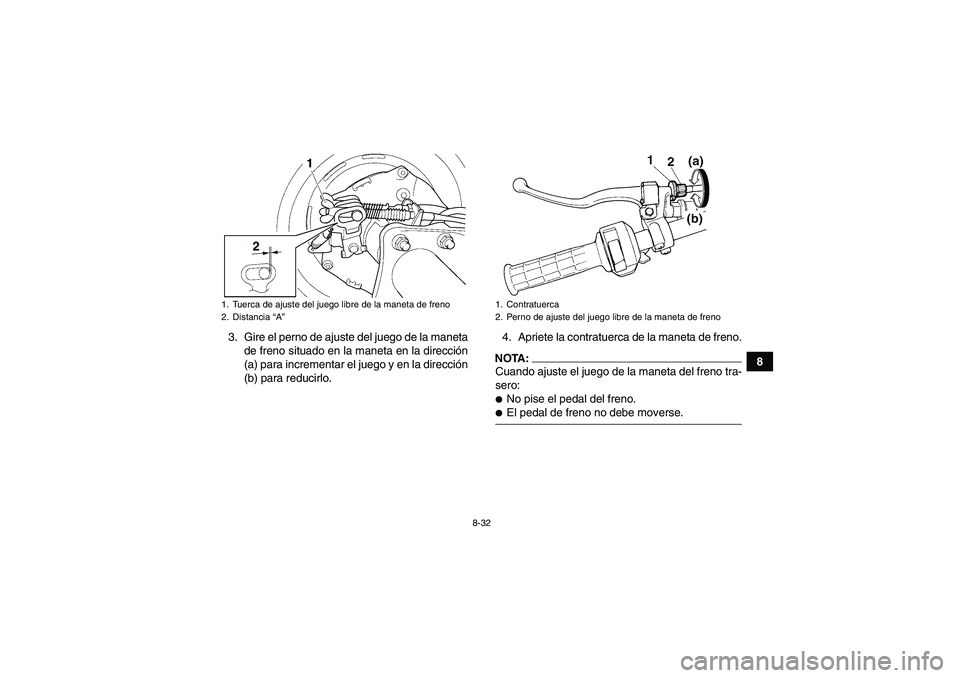

8 3. Gire el perno de ajuste del juego de la maneta
de freno situado en la maneta en la dirección
(a) para incrementar el juego y en la dirección
(b) para reducirlo.4. Apriete la contratuerca de la maneta de freno.
NOTA:Cuando ajuste el juego de la maneta del freno tra-
sero:
No pise el pedal del freno.
El pedal de freno no debe moverse.
1. Tuerca de ajuste del juego libre de la maneta de freno
2. Distancia “A”
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de freno
U3D562S0.book Page 32 Tuesday, June 5, 2007 7:36 PM

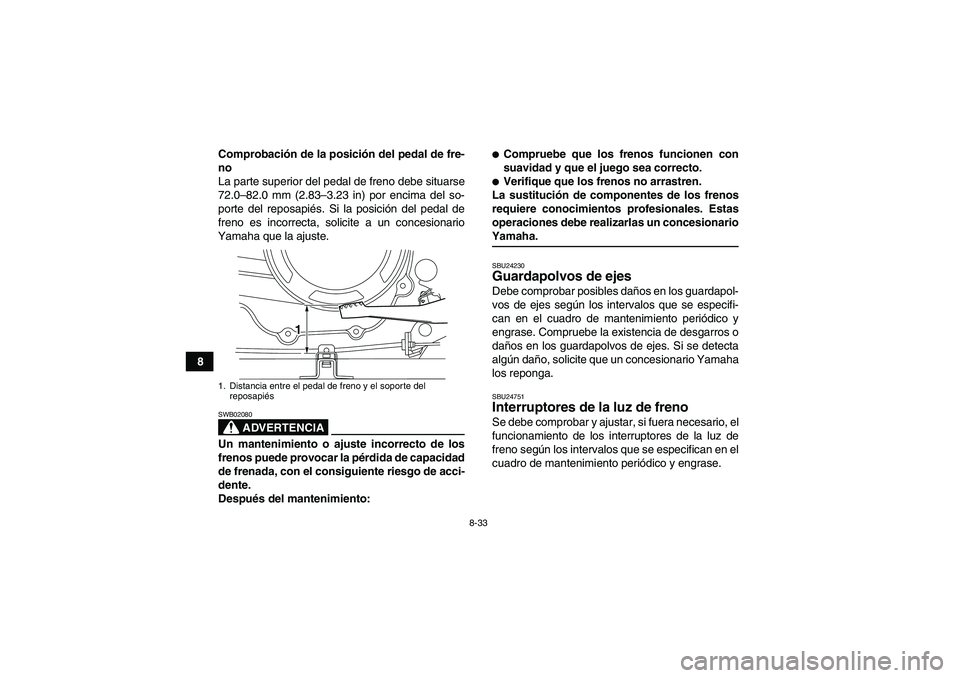

8-33
8Comprobación de la posición del pedal de fre-
no
La parte superior del pedal de freno debe situarse
72.0–82.0 mm (2.83–3.23 in) por encima del so-
porte del reposapiés. Si la posición del pedal de
freno es incorrecta, solicite a un concesionario
Yamaha que la ajuste.
ADVERTENCIA
SWB02080Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.
Verifique que los frenos no arrastren.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.SBU24230Guardapolvos de ejes Debe comprobar posibles daños en los guardapol-
vos de ejes según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.SBU24751Interruptores de la luz de freno Se debe comprobar y ajustar, si fuera necesario, el
funcionamiento de los interruptores de la luz de
freno según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
1. Distancia entre el pedal de freno y el soporte del
reposapiés
1
1
U3D562S0.book Page 33 Tuesday, June 5, 2007 7:36 PM
