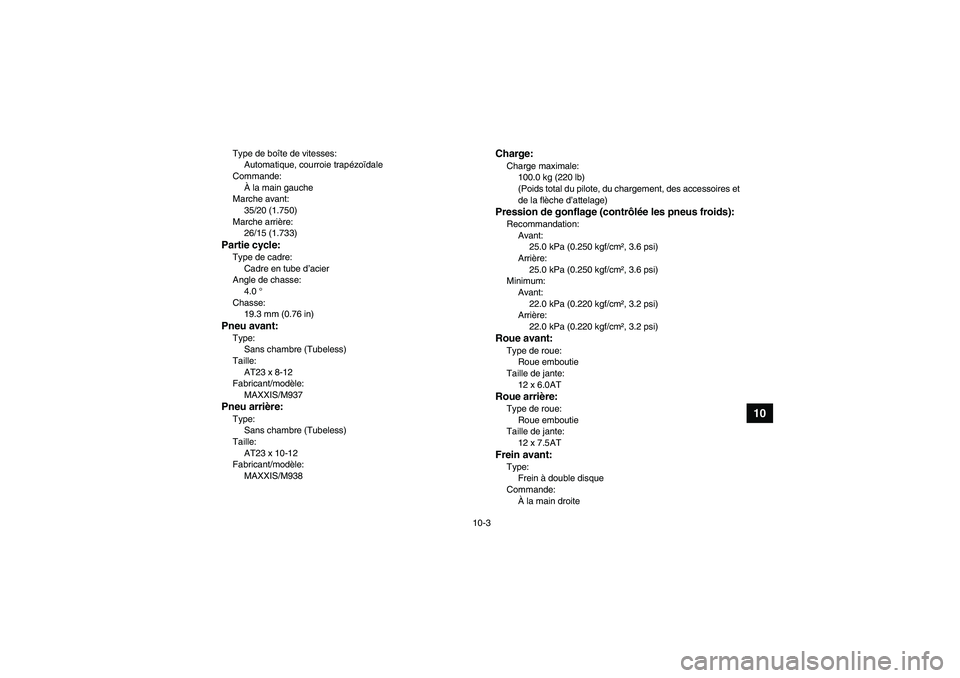

10-3
10
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
35/20 (1.750)
Marche arrière:
26/15 (1.733)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
19.3 mm (0.76 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 8-12
Fabricant/modèle:
MAXXIS/M937Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 10-12
Fabricant/modèle:
MAXXIS/M938
Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
U3D563F0.book Page 3 Monday, May 12, 2008 9:21 AM

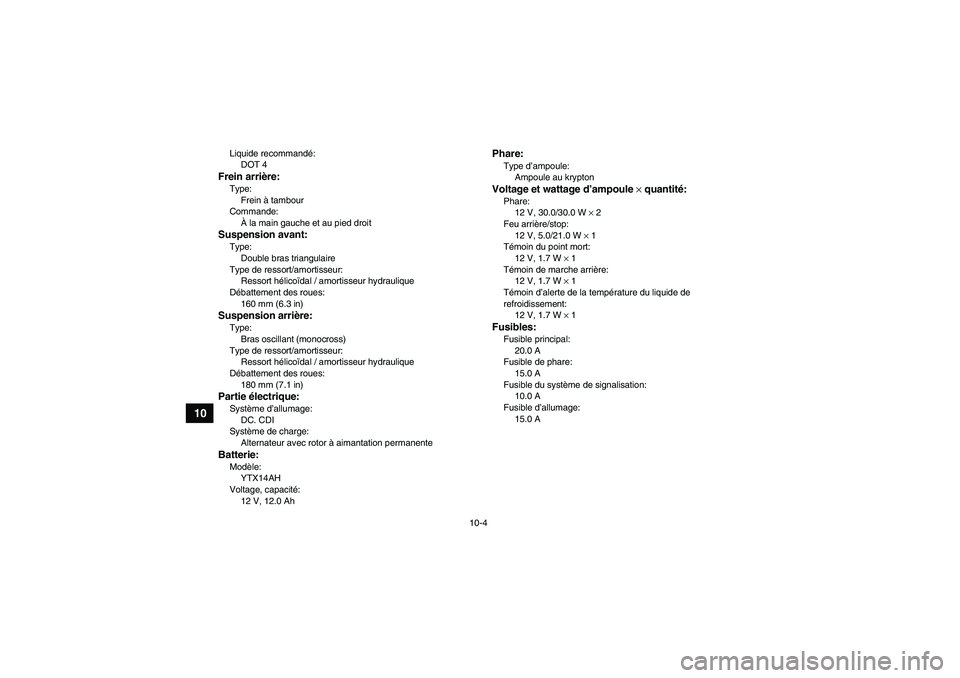

10-4
10
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à tambour
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160 mm (6.3 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 Ah
Phare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1
Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1Fusibles:Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
U3D563F0.book Page 4 Monday, May 12, 2008 9:21 AM

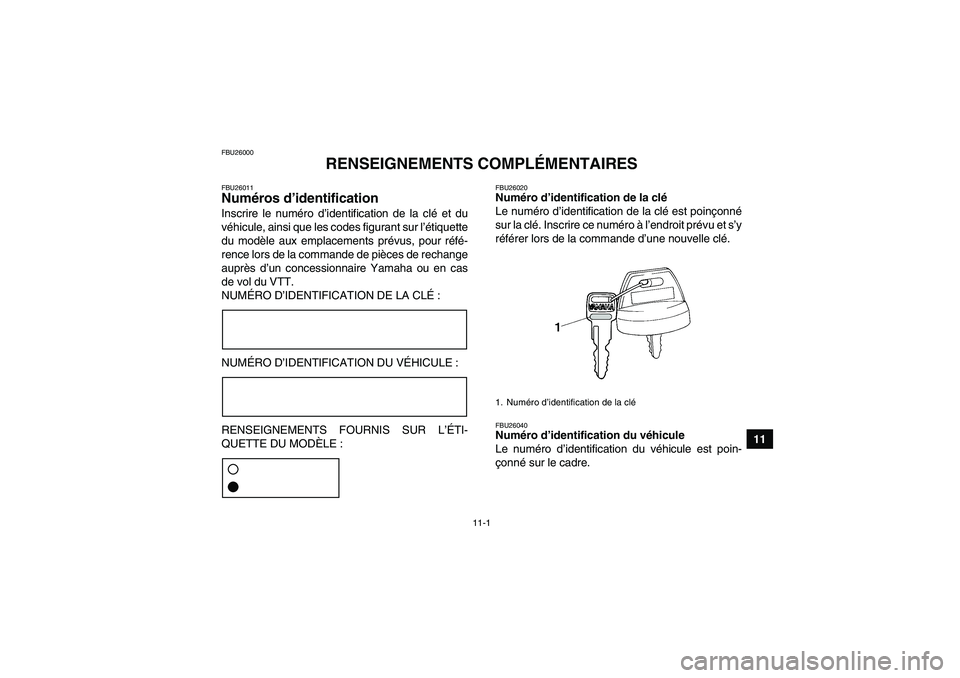

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26040Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3D563F0.book Page 1 Monday, May 12, 2008 9:21 AM

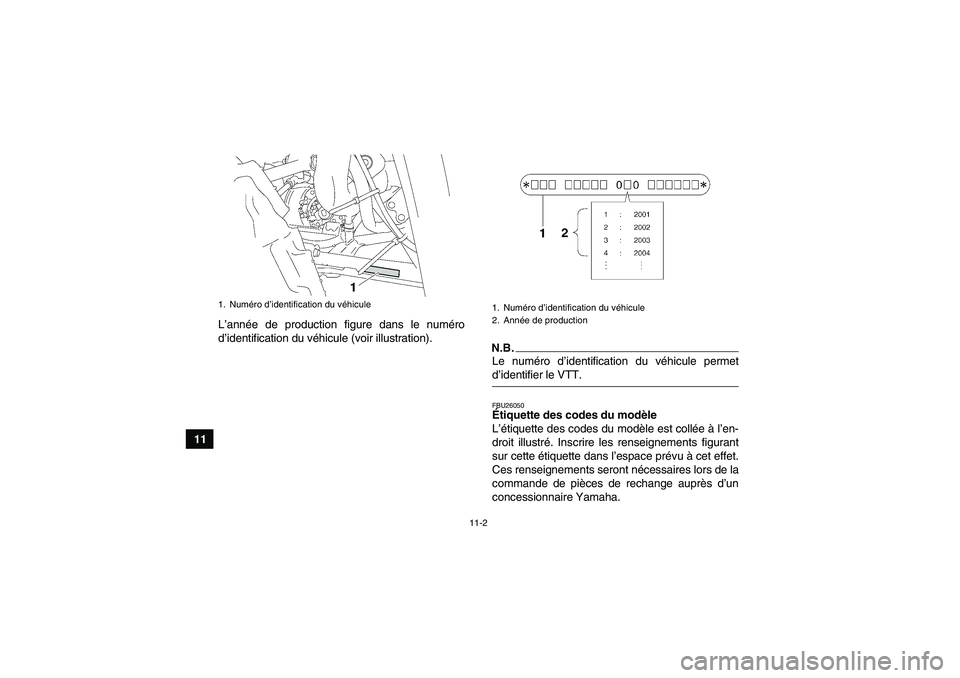

11-2
11L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1. Numéro d’identification du véhicule
2. Année de production
U3D563F0.book Page 2 Monday, May 12, 2008 9:21 AM

11-3
11

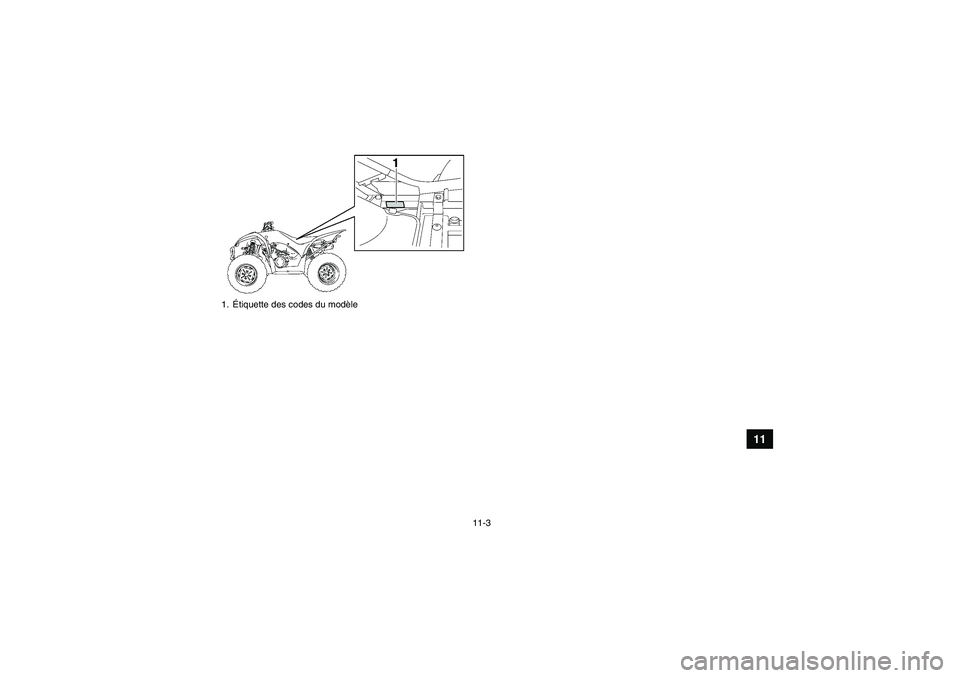

1.Étiquette des codes du modèleU3D563F0.book Page 3 Monday, May 12, 2008 9:21 AM

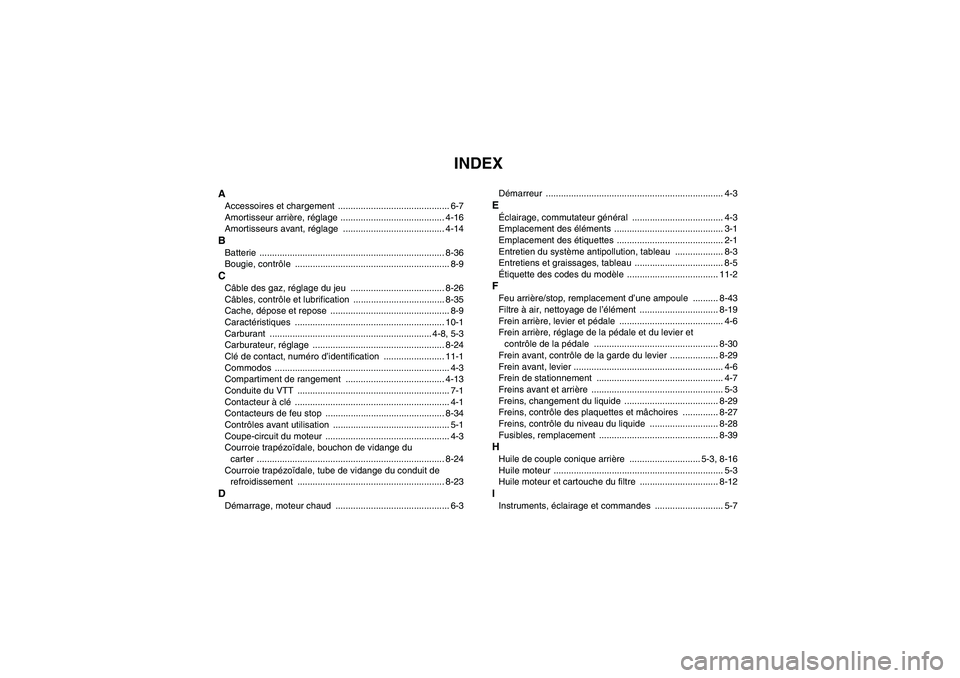

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-16
Amortisseurs avant, réglage ........................................ 4-14BBatterie ......................................................................... 8-36
Bougie, contrôle ............................................................. 8-9CCâble des gaz, réglage du jeu ..................................... 8-26
Câbles, contrôle et lubrification .................................... 8-35
Cache, dépose et repose ............................................... 8-9
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-3
Carburateur, réglage .................................................... 8-24
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-3
Compartiment de rangement ....................................... 4-13
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-34
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-3
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-24
Courroie trapézoïdale, tube de vidange du conduit de
refroidissement .......................................................... 8-23DDémarrage, moteur chaud ............................................. 6-3Démarreur ...................................................................... 4-3
EÉclairage, commutateur général .................................... 4-3
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-43
Filtre à air, nettoyage de l’élément ............................... 8-19
Frein arrière, levier et pédale ......................................... 4-6
Frein arrière, réglage de la pédale et du levier et
contrôle de la pédale ................................................. 8-30
Frein avant, contrôle de la garde du levier ................... 8-29
Frein avant, levier ........................................................... 4-6
Frein de stationnement .................................................. 4-7
Freins avant et arrière .................................................... 5-3
Freins, changement du liquide ..................................... 8-29
Freins, contrôle des plaquettes et mâchoires .............. 8-27
Freins, contrôle du niveau du liquide ........................... 8-28
Fusibles, remplacement ............................................... 8-39HHuile de couple conique arrière ............................ 5-3, 8-16
Huile moteur ................................................................... 5-3
Huile moteur et cartouche du filtre ............................... 8-12IInstruments, éclairage et commandes ........................... 5-7
U3D563F0.book Page 1 Monday, May 12, 2008 9:21 AM

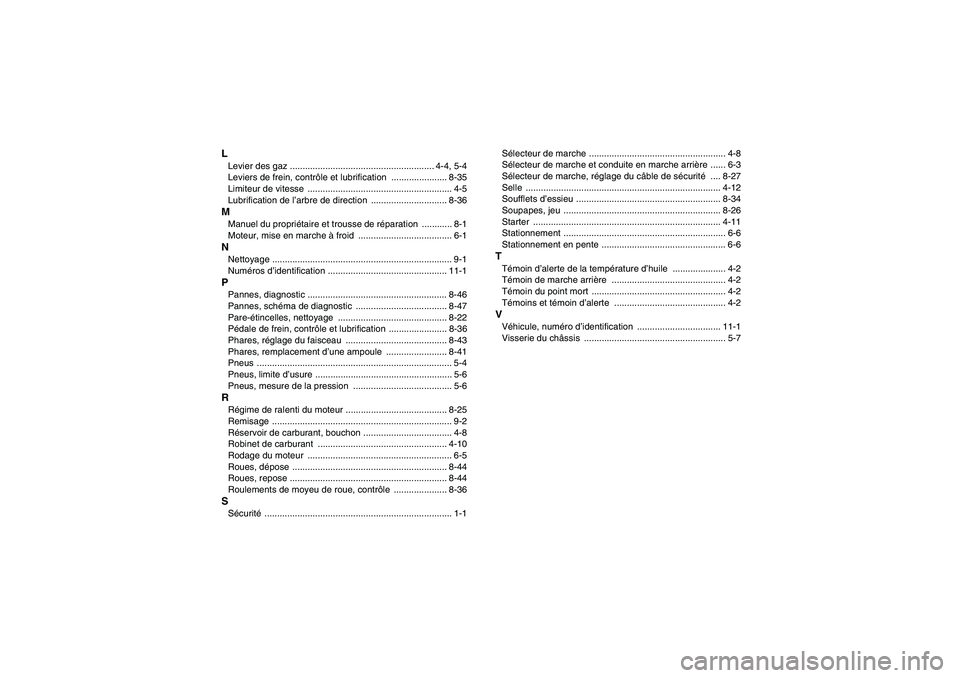

LLevier des gaz ......................................................... 4-4, 5-4
Leviers de frein, contrôle et lubrification ...................... 8-35
Limiteur de vitesse ......................................................... 4-5
Lubrification de l’arbre de direction .............................. 8-36MManuel du propriétaire et trousse de réparation ............ 8-1
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-46
Pannes, schéma de diagnostic .................................... 8-47
Pare-étincelles, nettoyage ........................................... 8-22
Pédale de frein, contrôle et lubrification ....................... 8-36
Phares, réglage du faisceau ........................................ 8-43
Phares, remplacement d’une ampoule ........................ 8-41
Pneus ............................................................................. 5-4
Pneus, limite d’usure ...................................................... 5-6
Pneus, mesure de la pression ....................................... 5-6RRégime de ralenti du moteur ........................................ 8-25
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant ................................................... 4-10
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-44
Roues, repose .............................................................. 8-44
Roulements de moyeu de roue, contrôle ..................... 8-36SSécurité .......................................................................... 1-1Sélecteur de marche ...................................................... 4-8
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité .... 8-27
Selle ............................................................................. 4-12
Soufflets d’essieu ......................................................... 8-34
Soupapes, jeu .............................................................. 8-26
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6
TTémoin d’alerte de la température d’huile ..................... 4-2
Témoin de marche arrière ............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins et témoin d’alerte ............................................ 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
U3D563F0.book Page 2 Monday, May 12, 2008 9:21 AM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ AUX U.S.A.
2008.05-0.3×1 CR
(F)
