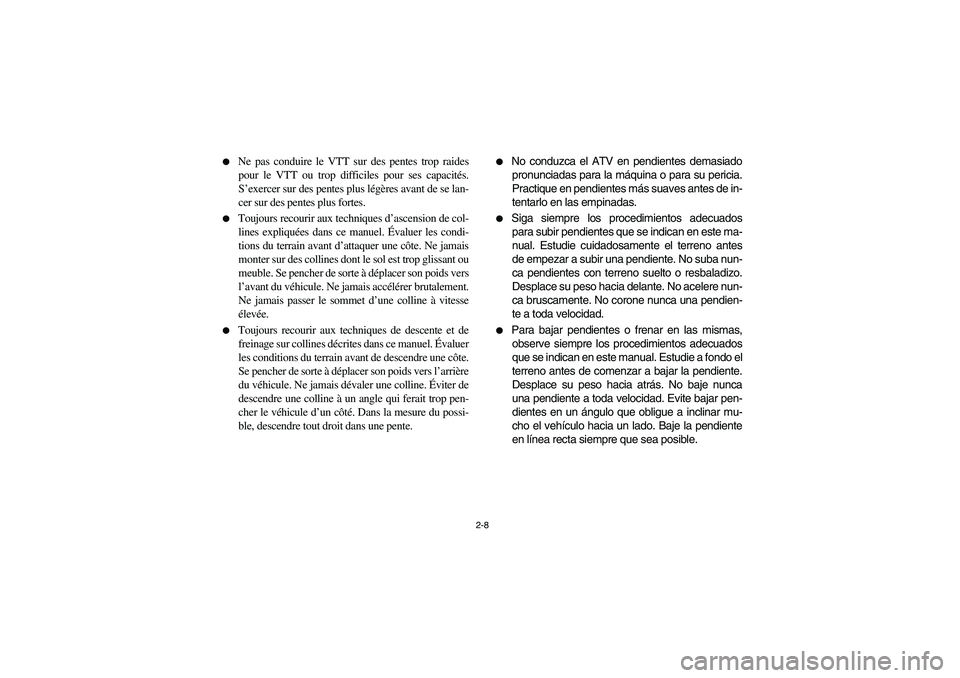

2-8

Ne pas conduire le VTT sur des pentes trop raides
pour le VTT ou trop difficiles pour ses capacités.
S’exercer sur des pentes plus légères avant de se lan-
cer sur des pentes plus fortes.


Toujours recourir aux techniques d’ascension de col-
lines expliquées dans ce manuel. Évaluer les condi-
tions du terrain avant d’attaquer une côte. Ne jamais
monter sur des collines dont le sol est trop glissant ou
meuble. Se pencher de sorte à déplacer son poids vers
l’avant du véhicule. Ne jamais accélérer brutalement.
Ne jamais passer le sommet d’une colline à vitesse
élevée.


Toujours recourir aux techniques de descente et de
freinage sur collines décrites dans ce manuel. Évaluer
les conditions du terrain avant de descendre une côte.
Se pencher de sorte à déplacer son poids vers l’arrière
du véhicule. Ne jamais dévaler une colline. Éviter de
descendre une colline à un angle qui ferait trop pen-
cher le véhicule d’un côté. Dans la mesure du possi-
ble, descendre tout droit dans une pente.


No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de in-
tentarlo en las empinadas.


Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este ma-
nual. Estudie cuidadosamente el terreno antes
de empezar a subir una pendiente. No suba nun-
ca pendientes con terreno suelto o resbaladizo.
Desplace su peso hacia delante. No acelere nun-
ca bruscamente. No corone nunca una pendien-
te a toda velocidad.


Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo el
terreno antes de comenzar a bajar la pendiente.
Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.
U5TE61.book Page 8 Tuesday, May 6, 2003 4:40 PM

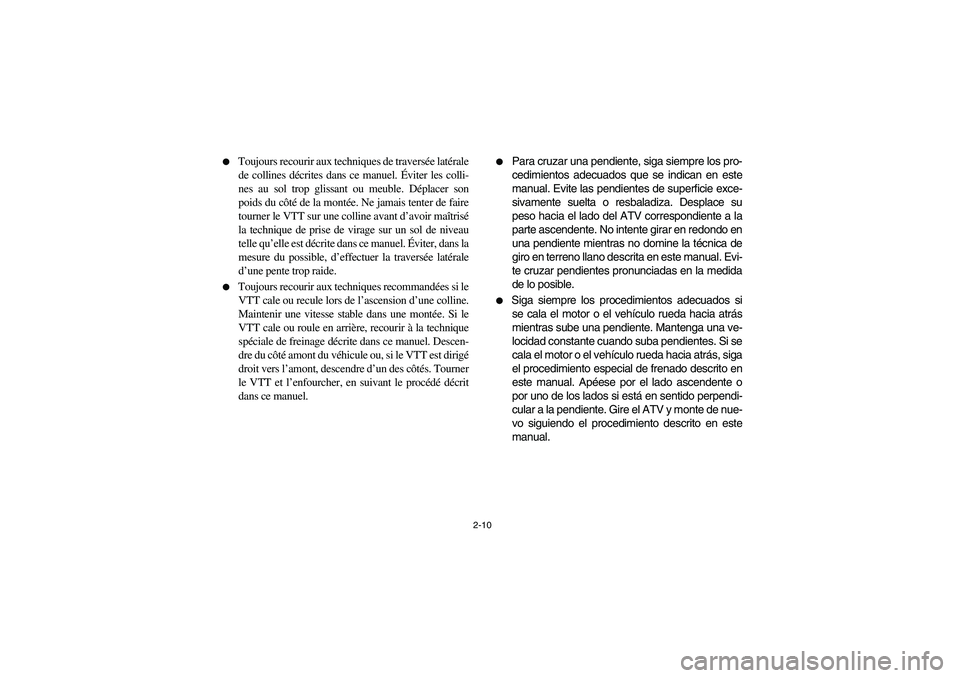

2-10

Toujours recourir aux techniques de traversée latérale
de collines décrites dans ce manuel. Éviter les colli-
nes au sol trop glissant ou meuble. Déplacer son
poids du côté de la montée. Ne jamais tenter de faire
tourner le VTT sur une colline avant d’avoir maîtrisé
la technique de prise de virage sur un sol de niveau
telle qu’elle est décrite dans ce manuel. Éviter, dans la
mesure du possible, d’effectuer la traversée latérale
d’une pente trop raide.


Toujours recourir aux techniques recommandées si le
VTT cale ou recule lors de l’ascension d’une colline.
Maintenir une vitesse stable dans une montée. Si le
VTT cale ou roule en arrière, recourir à la technique
spéciale de freinage décrite dans ce manuel. Descen-
dre du côté amont du véhicule ou, si le VTT est dirigé
droit vers l’amont, descendre d’un des côtés. Tourner
le VTT et l’enfourcher, en suivant le procédé décrit
dans ce manuel.


Para cruzar una pendiente, siga siempre los pro-
cedimientos adecuados que se indican en este
manual. Evite las pendientes de superficie exce-
sivamente suelta o resbaladiza. Desplace su
peso hacia el lado del ATV correspondiente a la
parte ascendente. No intente girar en redondo en
una pendiente mientras no domine la técnica de
giro en terreno llano descrita en este manual. Evi-
te cruzar pendientes pronunciadas en la medida
de lo posible.


Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Mantenga una ve-
locidad constante cuando suba pendientes. Si se
cala el motor o el vehículo rueda hacia atrás, siga
el procedimiento especial de frenado descrito en
este manual. Apéese por el lado ascendente o
por uno de los lados si está en sentido perpendi-
cular a la pendiente. Gire el ATV y monte de nue-
vo siguiendo el procedimiento descrito en este
manual.
U5TE61.book Page 10 Tuesday, May 6, 2003 4:40 PM

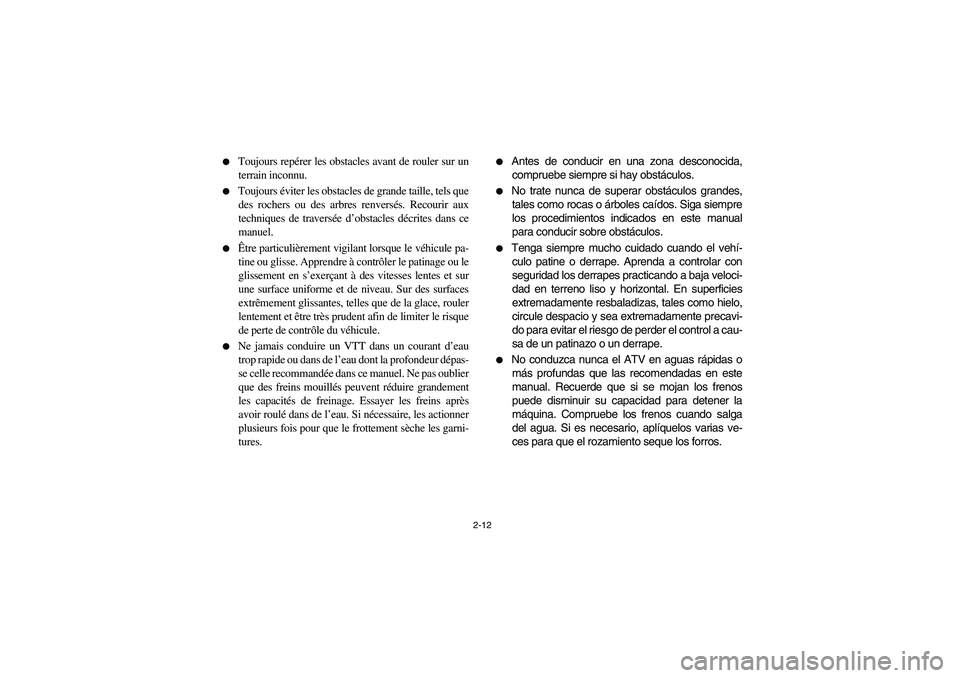

2-12

Toujours repérer les obstacles avant de rouler sur un
terrain inconnu.


Toujours éviter les obstacles de grande taille, tels que
des rochers ou des arbres renversés. Recourir aux
techniques de traversée d’obstacles décrites dans ce
manuel.


Être particulièrement vigilant lorsque le véhicule pa-
tine ou glisse. Apprendre à contrôler le patinage ou le
glissement en s’exerçant à des vitesses lentes et sur
une surface uniforme et de niveau. Sur des surfaces
extrêmement glissantes, telles que de la glace, rouler
lentement et être très prudent afin de limiter le risque
de perte de contrôle du véhicule.


Ne jamais conduire un VTT dans un courant d’eau
trop rapide ou dans de l’eau dont la profondeur dépas-
se celle recommandée dans ce manuel. Ne pas oublier
que des freins mouillés peuvent réduire grandement
les capacités de freinage. Essayer les freins après
avoir roulé dans de l’eau. Si nécessaire, les actionner
plusieurs fois pour que le frottement sèche les garni-
tures.


Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.


No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.


Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja veloci-
dad en terreno liso y horizontal. En superficies
extremadamente resbaladizas, tales como hielo,
circule despacio y sea extremadamente precavi-
do para evitar el riesgo de perder el control a cau-
sa de un patinazo o un derrape.


No conduzca nunca el ATV en aguas rápidas o
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, aplíquelos varias ve-
ces para que el rozamiento seque los forros.
U5TE61.book Page 12 Tuesday, May 6, 2003 4:40 PM

2-14

Toujours s’assurer qu’il n’y a pas d’obstacles ni de
personnes derrière le véhicule avant de rouler en mar-
che arrière. Démarrer lentement en marche arrière
une fois que la voie est libre.


Toujours utiliser les pneus de la taille et du type spé-
cifiés dans ce manuel.


Toujours maintenir la pression de gonflage des pneus
recommandée dans ce manuel.


Ne jamais modifier un VTT en installant ou utilisant
incorrectement des accessoires.


Ne pas dépasser la capacité de charge déterminée
pour le VTT. Le chargement doit être correctement
distribué sur le véhicule et bien attaché. Réduire la vi-
tesse et suivre les instructions données dans ce ma-
nuel pour transporter un chargement ou tirer une re-
morque. Prévoir une plus grande distance de freinage.


Asegúrese que no hay obstáculos o personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca despa-
cio.


Utilice siempre neumáticos del tamaño y tipo
prescritos en este manual.


Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.


No modifique nunca un ATV mediante el uso o
montaje de accesorios inadecuados.


No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir conve-
nientemente distribuida y sujeta. Reduzca la ve-
locidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Observe una distancia de frenado
mayor.
U5TE61.book Page 14 Tuesday, May 6, 2003 4:40 PM

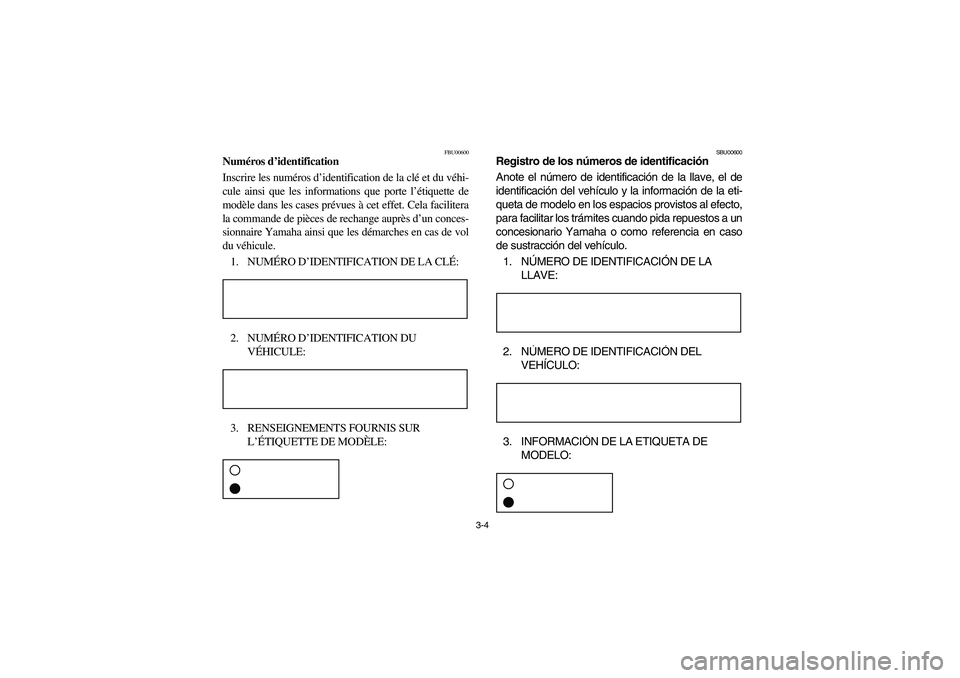

3-4
FBU00600
Numéros d’identification
Inscrire les numéros d’identification de la clé et du véhi-
cule ainsi que les informations que porte l’étiquette de
modèle dans les cases prévues à cet effet. Cela facilitera
la commande de pièces de rechange auprès d’un conces-
sionnaire Yamaha ainsi que les démarches en cas de vol
du véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA CLÉ:ACA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE:ACA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE:ACA-01F
SBU00600
Registro de los números de identificación
Anote el número de identificación de la llave, el de
identificación del vehículo y la información de la eti-
queta de modelo en los espacios provistos al efecto,
para facilitar los trámites cuando pida repuestos a un
concesionario Yamaha o como referencia en caso
de sustracción del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:ACA-02F2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:ACA-02F3. INFORMACIÓN DE LA ETIQUETA DE
MODELO:ACA-01F
U5TE61.book Page 4 Tuesday, May 6, 2003 4:40 PM

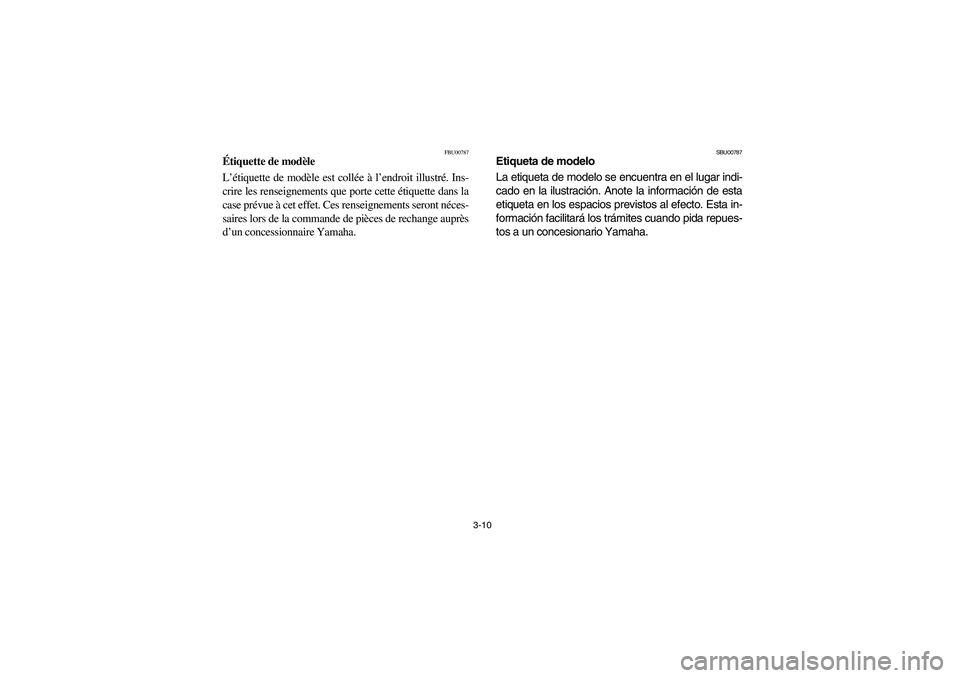

3-10
FBU00787
Étiquette de modèle
L’étiquette de modèle est collée à l’endroit illustré. Ins-
crire les renseignements que porte cette étiquette dans la
case prévue à cet effet. Ces renseignements seront néces-
saires lors de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha.
SBU00787
Etiqueta de modelo
La etiqueta de modelo se encuentra en el lugar indi-
cado en la ilustración. Anote la información de esta
etiqueta en los espacios previstos al efecto. Esta in-
formación facilitará los trámites cuando pida repues-
tos a un concesionario Yamaha.
U5TE61.book Page 10 Tuesday, May 6, 2003 4:40 PM

4-1 1. Main switch
1. Contacteur à clé
1. Interruptor principal
EBU00040
CONTROL FUNCTIONS
EBU12490
Main switch
Functions of the respective switch positions are as
follows:
ON:
The engine can be started only at this position and
the headlights, taillight and meter lighting come on
when the light switch is on.
OFF:
All electrical circuits are switched off. The key can
be removed in this position.
U5TE61.book Page 1 Tuesday, May 6, 2003 4:40 PM

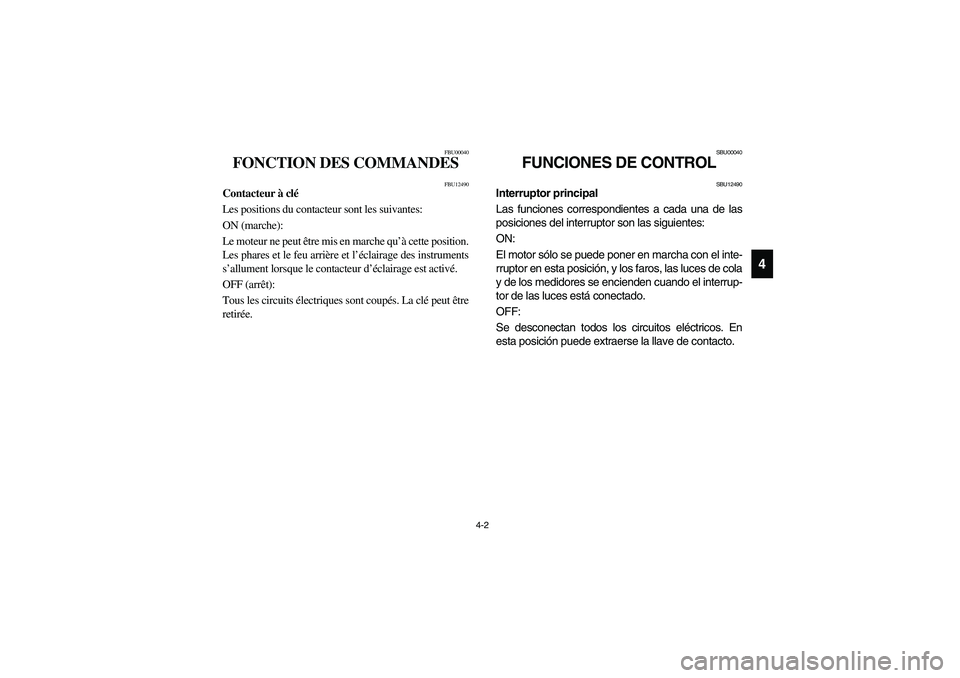

4-2
4
FBU00040
FONCTION DES COMMANDES
FBU12490
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Le moteur ne peut être mis en marche qu’à cette position.
Les phares et le feu arrière et l’éclairage des instruments
s’allument lorsque le contacteur d’éclairage est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé peut être
retirée.
SBU00040
FUNCIONES DE CONTROL
SBU12490
Interruptor principal
Las funciones correspondientes a cada una de las
posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el inte-
rruptor en esta posición, y los faros, las luces de cola
y de los medidores se encienden cuando el interrup-
tor de las luces está conectado.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contacto.
U5TE61.book Page 2 Tuesday, May 6, 2003 4:40 PM

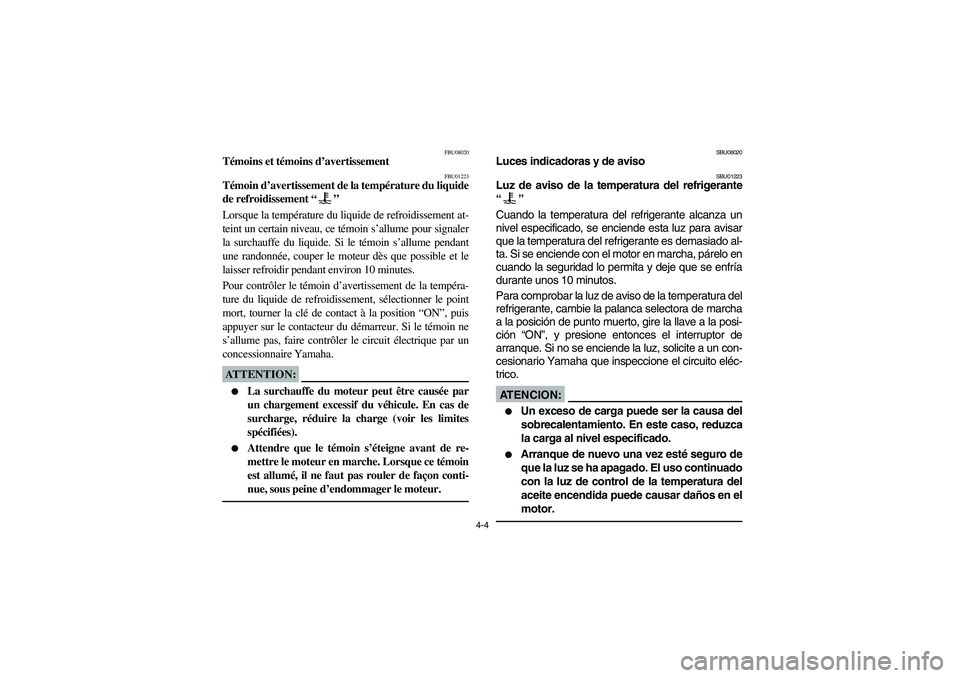

4-4
FBU08020
Témoins et témoins d’avertissement
FBU01223
Témoin d’avertissement de la température du liquide
de refroidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes.
Pour contrôler le témoin d’avertissement de la tempéra-
ture du liquide de refroidissement, sélectionner le point
mort, tourner la clé de contact à la position “ON”, puis
appuyer sur le contacteur du démarreur. Si le témoin ne
s’allume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION:_

La surchauffe du moteur peut être causée par
un chargement excessif du véhicule. En cas de
surcharge, réduire la charge (voir les limites
spécifiées).


Attendre que le témoin s’éteigne avant de re-
mettre le moteur en marche. Lorsque ce témoin
est allumé, il ne faut pas rouler de façon conti-
nue, sous peine d’endommager le moteur.
_
SBU08020
Luces indicadoras y de aviso
SBU01223
Luz de aviso de la temperatura del refrigerante
“”
Cuando la temperatura del refrigerante alcanza un
nivel especificado, se enciende esta luz para avisar
que la temperatura del refrigerante es demasiado al-
ta. Si se enciende con el motor en marcha, párelo en
cuando la seguridad lo permita y deje que se enfría
durante unos 10 minutos.
Para comprobar la luz de aviso de la temperatura del
refrigerante, cambie la palanca selectora de marcha
a la posición de punto muerto, gire la llave a la posi-
ción “ON”, y presione entonces el interruptor de
arranque. Si no se enciende la luz, solicite a un con-
cesionario Yamaha que inspeccione el circuito eléc-
trico.AT E N C I O N :_

Un exceso de carga puede ser la causa del
sobrecalentamiento. En este caso, reduzca
la carga al nivel especificado.


Arranque de nuevo una vez esté seguro de
que la luz se ha apagado. El uso continuado
con la luz de control de la temperatura del
aceite encendida puede causar daños en el
motor.
_
U5TE61.book Page 4 Tuesday, May 6, 2003 4:40 PM

4-8
FBU00447

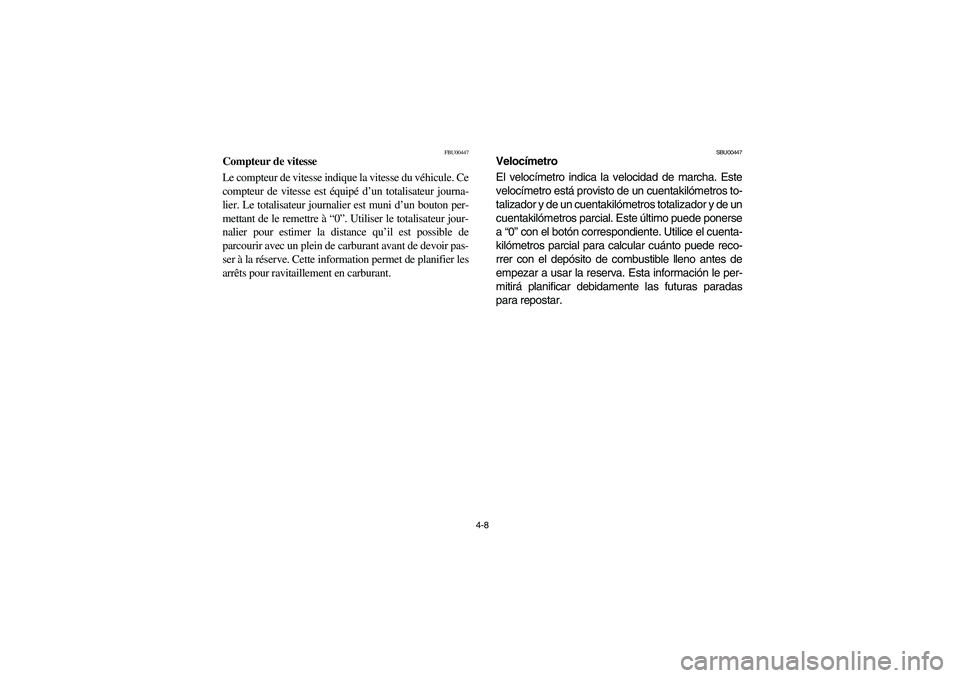

Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule. Ce
compteur de vitesse est équipé d’un totalisateur journa-
lier. Le totalisateur journalier est muni d’un bouton per-
mettant de le remettre à “0”. Utiliser le totalisateur jour-
nalier pour estimer la distance qu’il est possible de
parcourir avec un plein de carburant avant de devoir pas-
ser à la réserve. Cette information permet de planifier les
arrêts pour ravitaillement en carburant.
SBU00447
Velocímetro
El velocímetro indica la velocidad de marcha. Este
velocímetro está provisto de un cuentakilómetros to-
talizador y de un cuentakilómetros totalizador y de un
cuentakilómetros parcial. Este último puede ponerse
a “0” con el botón correspondiente. Utilice el cuenta-
kilómetros parcial para calcular cuánto puede reco-
rrer con el depósito de combustible lleno antes de
empezar a usar la reserva. Esta información le per-
mitirá planificar debidamente las futuras paradas
para repostar.
U5TE61.book Page 8 Tuesday, May 6, 2003 4:40 PM
