YAMAHA WOLVERINE 450 2006 Manuale de Empleo (in Spanish)

8-10

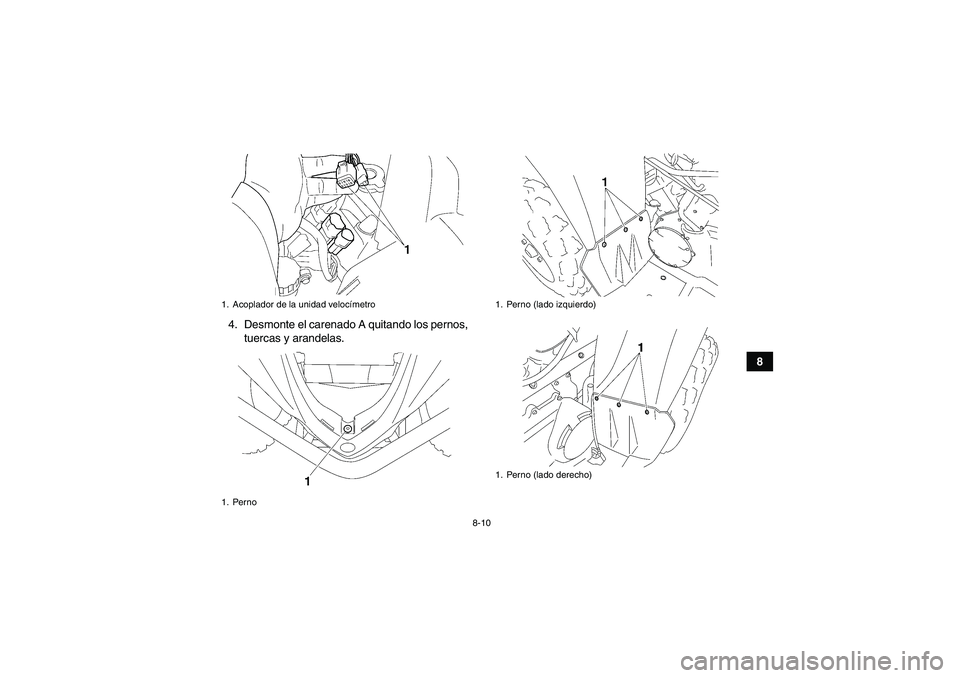

8 4. Desmonte el carenado A quitando los pernos,
tuercas y arandelas.
1. Acoplador de la unidad velocímetro
1. Perno
1. Perno (lado izquierdo)
1. Perno (lado derecho)
U3C260S0.book Page 10 Tuesday, August 2, 2005 10:18 AM

8-11

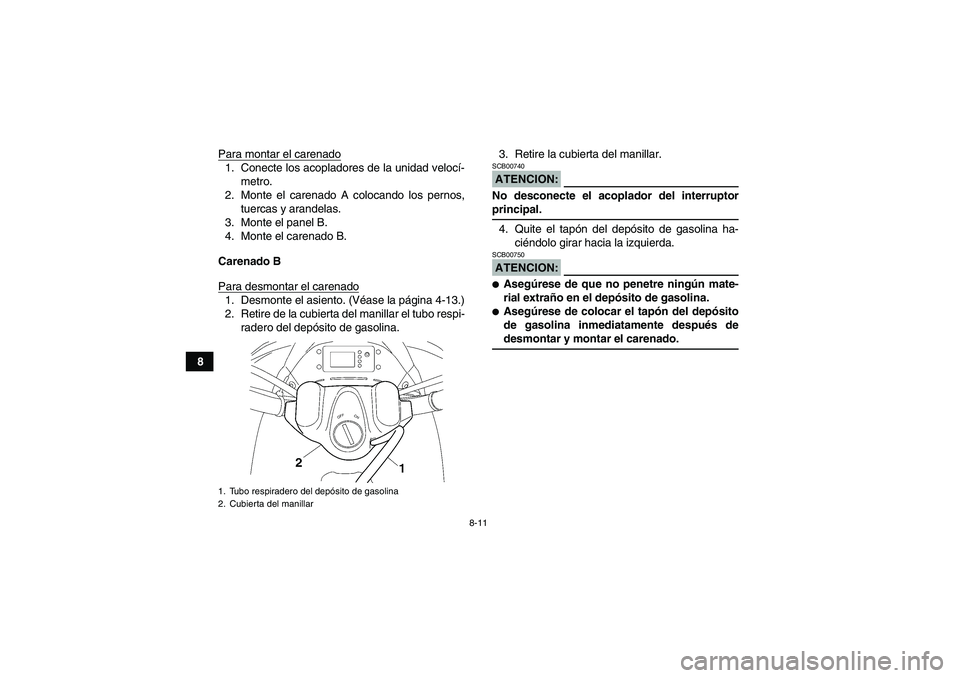

8Para montar el carenado
1. Conecte los acopladores de la unidad velocí-
metro.
2. Monte el carenado A colocando los pernos,
tuercas y arandelas.
3. Monte el panel B.
4. Monte el carenado B.
Carenado B
Para desmontar el carenado1. Desmonte el asiento. (Véase la página 4-13.)
2. Retire de la cubierta del manillar el tubo respi-
radero del depósito de gasolina.3. Retire la cubierta del manillar.
ATENCION:SCB00740No desconecte el acoplador del interruptorprincipal.
4. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.ATENCION:SCB00750
Asegúrese de que no penetre ningún mate-
rial extraño en el depósito de gasolina.
Asegúrese de colocar el tapón del depósito
de gasolina inmediatamente después dedesmontar y montar el carenado.
1. Tubo respiradero del depósito de gasolina
2. Cubierta del manillarU3C260S0.book Page 11 Tuesday, August 2, 2005 10:18 AM

8-12

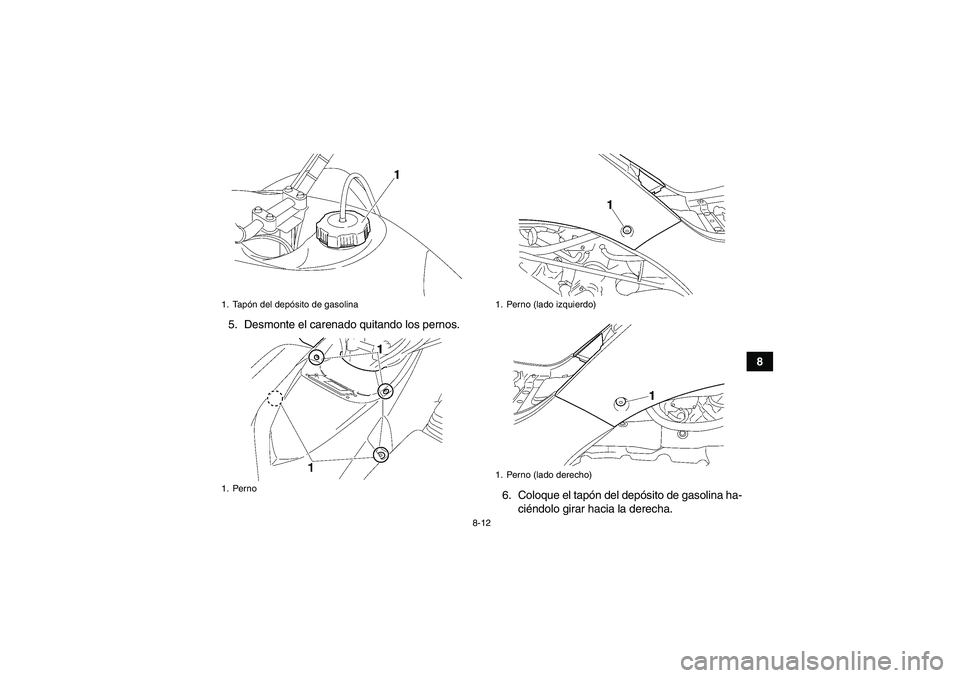

8 5. Desmonte el carenado quitando los pernos.
6. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
1. Tapón del depósito de gasolina
1. Perno
1. Perno (lado izquierdo)
1. Perno (lado derecho)
U3C260S0.book Page 12 Tuesday, August 2, 2005 10:18 AM

8-13

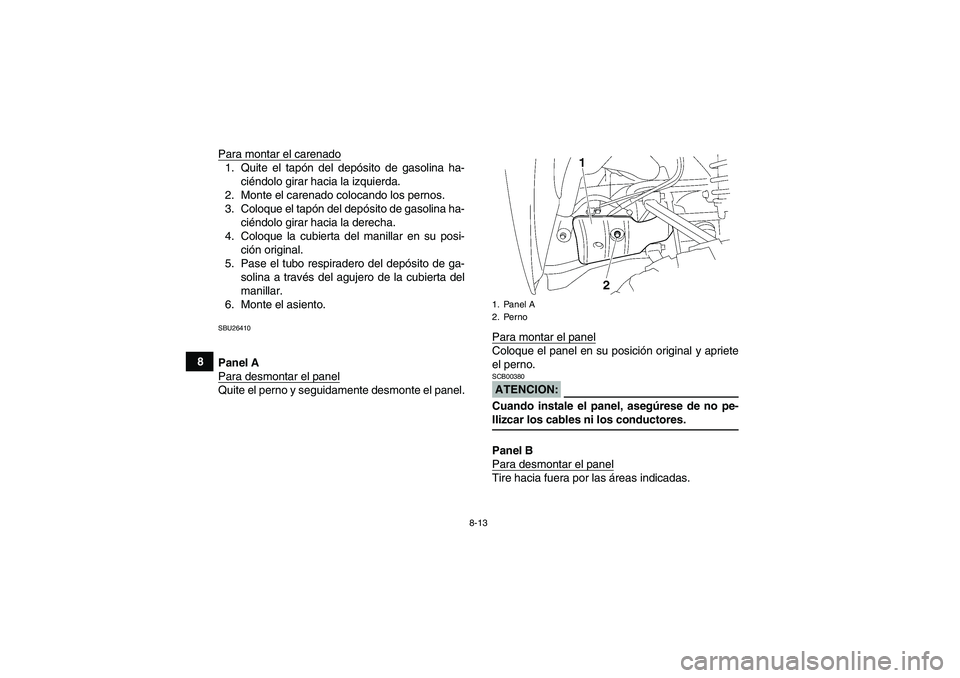

8Para montar el carenado
1. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.
2. Monte el carenado colocando los pernos.
3. Coloque el tapón del depósito de gasolina ha-
ciéndolo girar hacia la derecha.
4. Coloque la cubierta del manillar en su posi-
ción original.
5. Pase el tubo respiradero del depósito de ga-
solina a través del agujero de la cubierta del
manillar.
6. Monte el asiento.SBU26410Panel A
Para desmontar el panelQuite el perno y seguidamente desmonte el panel.Para montar el panel
Coloque el panel en su posición original y apriete
el perno.ATENCION:SCB00380Cuando instale el panel, asegúrese de no pe-llizcar los cables ni los conductores.
Panel B
Para desmontar el panelTire hacia fuera por las áreas indicadas.1. Panel A
2. Perno
U3C260S0.book Page 13 Tuesday, August 2, 2005 10:18 AM

8-14
8 Para montar el panel
Inserte las pestañas del panel en las ranuras del
carenado A y empuje hacia dentro.Panel C
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
1. Panel B
1. Pestaña
2. Ranura
U3C260S0.book Page 14 Tuesday, August 2, 2005 10:18 AM

8-15

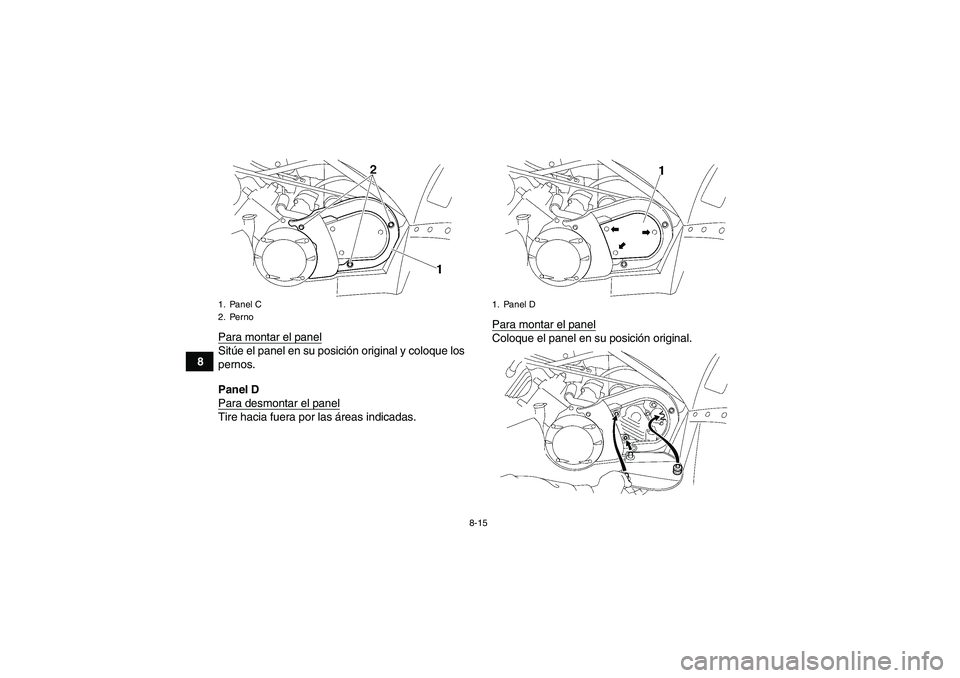

8Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.
Panel D
Para desmontar el panelTire hacia fuera por las áreas indicadas.Para montar el panel
Coloque el panel en su posición original.
1. Panel C
2. Perno
1. Panel D
U3C260S0.book Page 15 Tuesday, August 2, 2005 10:18 AM

8-16
8

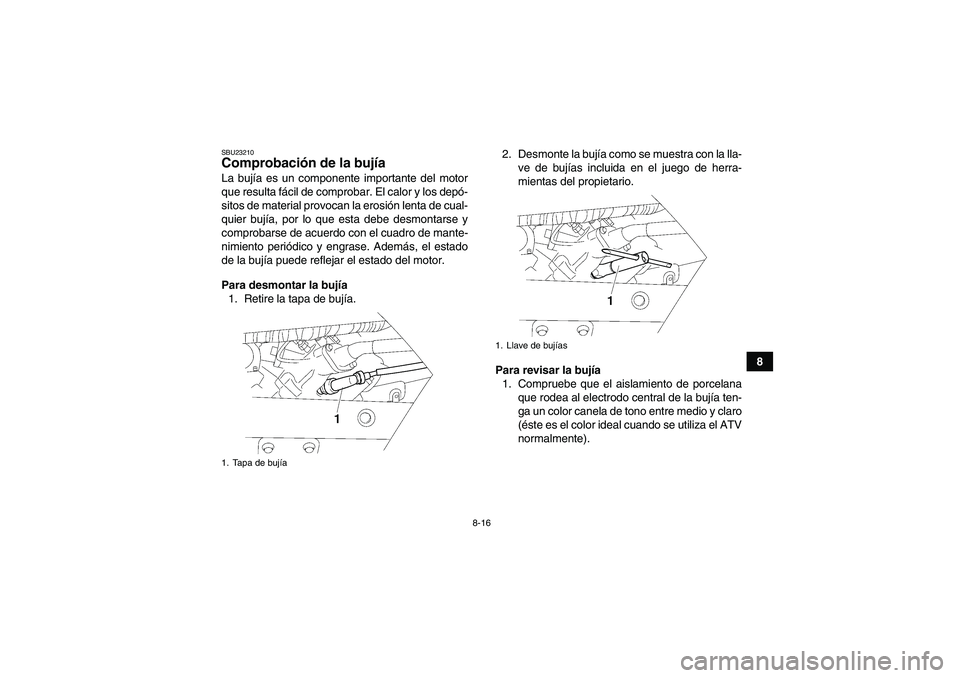

SBU23210Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.2. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).1. Tapa de bujía
1. Llave de bujías
U3C260S0.book Page 16 Tuesday, August 2, 2005 10:18 AM

8-17
8

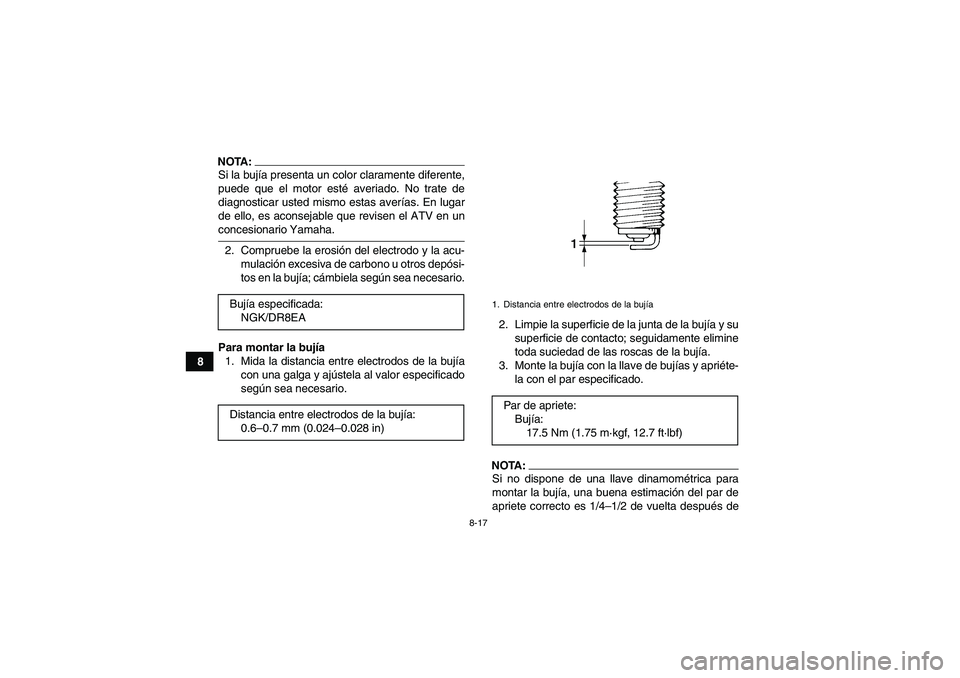

NOTA:Si la bujía presenta un color claramente diferente,
puede que el motor esté averiado. No trate de
diagnosticar usted mismo estas averías. En lugar
de ello, es aconsejable que revisen el ATV en unconcesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTA:Si no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después de Bujía especificada:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U3C260S0.book Page 17 Tuesday, May 30, 2006 12:02 PM

8-18
8 haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.SBU26421Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel D. (Véase la página 8-9.)
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Antes de comprobar nada, espere unos minu-
tos hasta que el aceite se asiente.
5. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.6. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
1. Tapón de llenado del aceite del motor
U3C260S0.book Page 18 Tuesday, August 2, 2005 10:18 AM

8-19
8

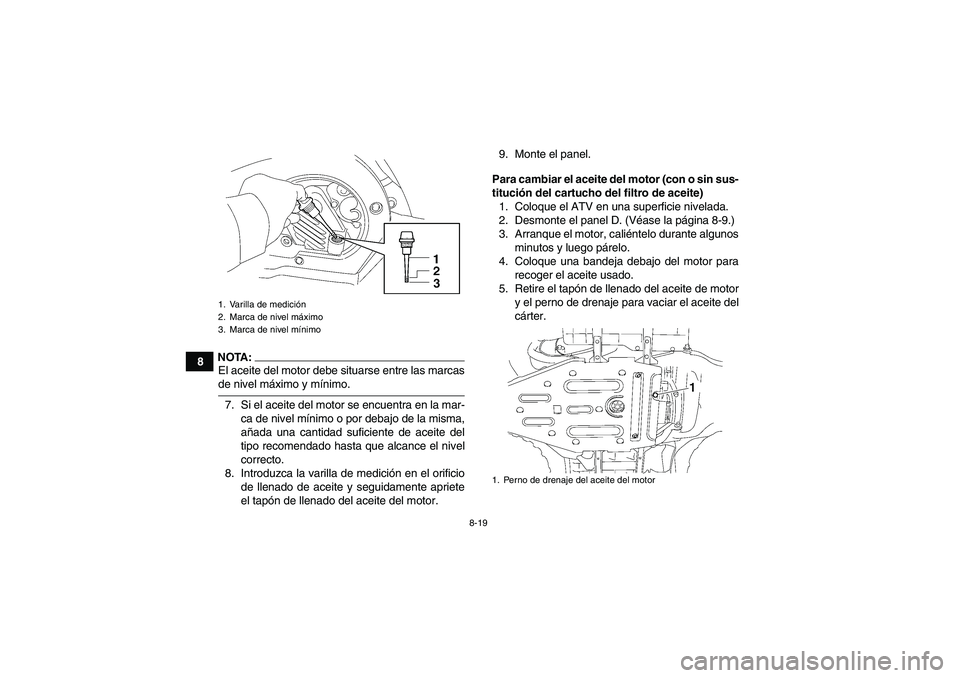

NOTA:El aceite del motor debe situarse entre las marcasde nivel máximo y mínimo.
7. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
8. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.9. Monte el panel.
Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel D. (Véase la página 8-9.)
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para
recoger el aceite usado.
5. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
