YAMAHA WOLVERINE 450 2008 Manuale de Empleo (in Spanish)

10-3
10
Ángulo del eje delantero:
4.0 °
Base del ángulo de inclinación:
19.3 mm (0.76 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT23 x 8R12
Fabricante/modelo:
MAXXIS/M937Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT23 x 10R12
Fabricante/modelo:
MAXXIS/M938Carga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
40.0 kPa (5.8 psi) (0.400 kgf/cm²)
Trasero:
40.0 kPa (5.8 psi) (0.400 kgf/cm²)Mínimo:
Delantero:
37.0 kPa (5.3 psi) (0.370 kgf/cm²)
Trasero:
37.0 kPa (5.3 psi) (0.370 kgf/cm²)
Máximo:
Delantero:
43.0 kPa (6.2 psi) (0.430 kgf/cm²)
Trasero:
43.0 kPa (6.2 psi) (0.430 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
U3C262S0.book Page 3 Tuesday, June 26, 2007 11:05 AM

10-4
10
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas:
LCDFusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de la tracción integral:
3.0 A
U3C262S0.book Page 4 Tuesday, June 26, 2007 11:05 AM

11-1
11
SBU26000

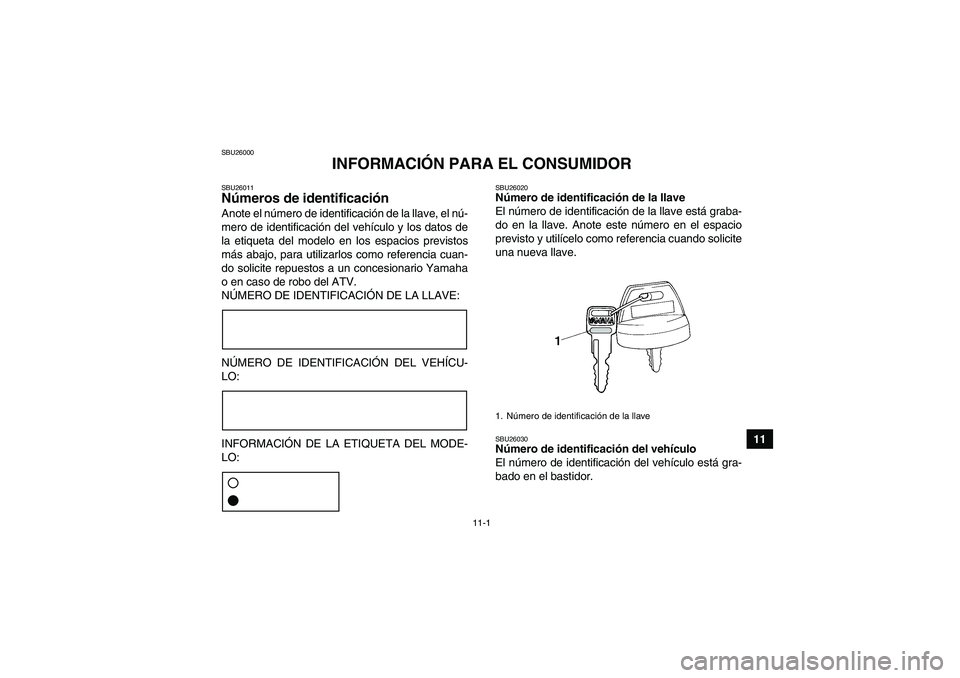

INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U3C262S0.book Page 1 Tuesday, June 26, 2007 11:05 AM

11-2
11

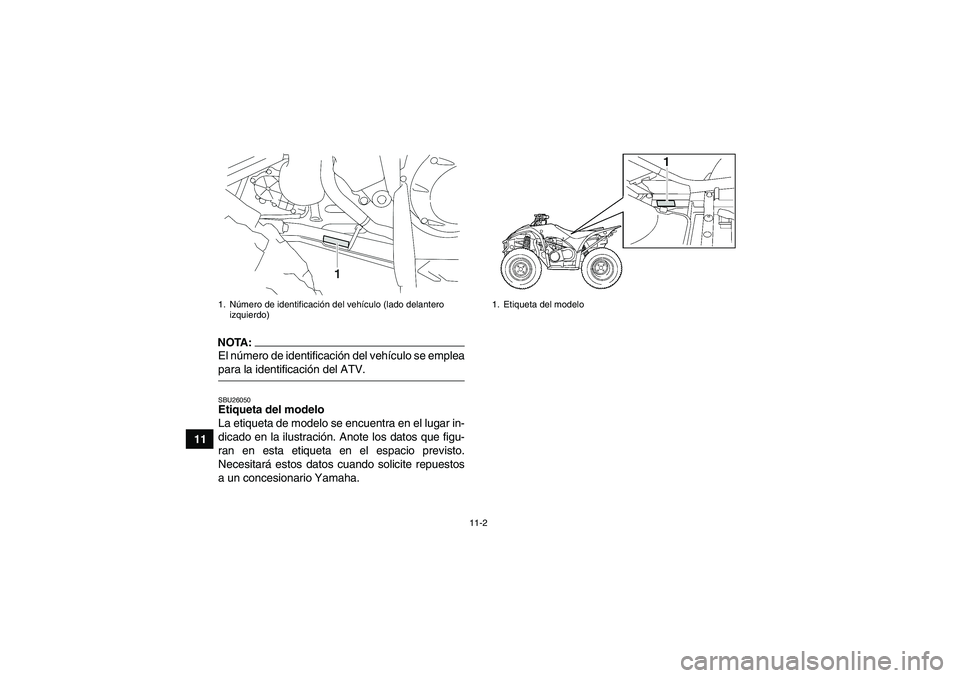

NOTA:El número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Etiqueta del modelo
U3C262S0.book Page 2 Tuesday, June 26, 2007 11:05 AM

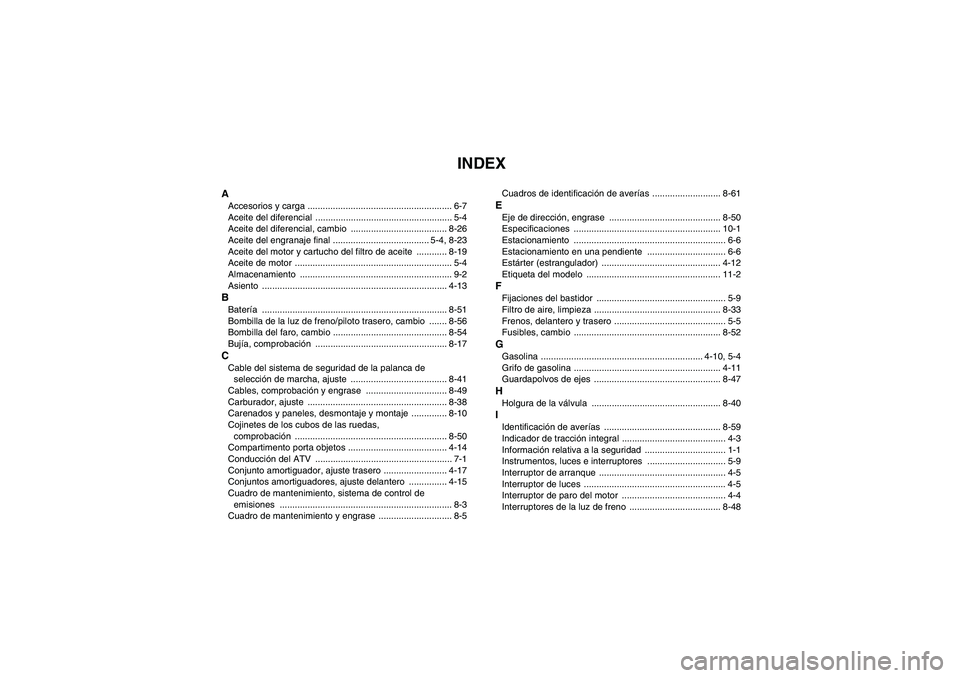

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ...................................................... 5-4
Aceite del diferencial, cambio ...................................... 8-26
Aceite del engranaje final ...................................... 5-4, 8-23
Aceite del motor y cartucho del filtro de aceite ............ 8-19
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-13BBatería ......................................................................... 8-51
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-56
Bombilla del faro, cambio ............................................. 8-54
Bujía, comprobación .................................................... 8-17CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-41
Cables, comprobación y engrase ................................ 8-49
Carburador, ajuste ....................................................... 8-38
Carenados y paneles, desmontaje y montaje .............. 8-10
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-50
Compartimento porta objetos ....................................... 4-14
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-17
Conjuntos amortiguadores, ajuste delantero ............... 4-15
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5Cuadros de identificación de averías ........................... 8-61
EEje de dirección, engrase ............................................ 8-50
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-6
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ............................................... 4-12
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-9
Filtro de aire, limpieza .................................................. 8-33
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-52GGasolina ................................................................ 4-10, 5-4
Grifo de gasolina .......................................................... 4-11
Guardapolvos de ejes .................................................. 8-47HHolgura de la válvula ................................................... 8-40IIdentificación de averías .............................................. 8-59
Indicador de tracción integral ......................................... 4-3
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-9
Interruptor de arranque .................................................. 4-5
Interruptor de luces ........................................................ 4-5
Interruptor de paro del motor ......................................... 4-4
Interruptores de la luz de freno .................................... 8-48
U3C262S0.book Page 1 Tuesday, June 26, 2007 11:05 AM

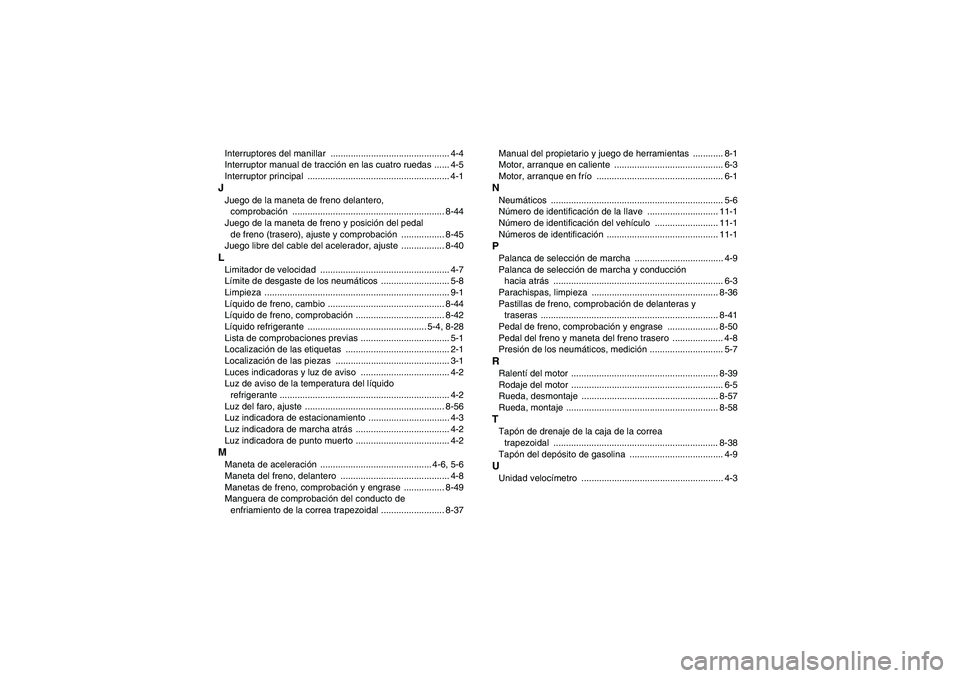

Interruptores del manillar ............................................... 4-4
Interruptor manual de tracción en las cuatro ruedas ...... 4-5
Interruptor principal ........................................................ 4-1JJuego de la maneta de freno delantero,
comprobación ............................................................ 8-44
Juego de la maneta de freno y posición del pedal
de freno (trasero), ajuste y comprobación ................. 8-45
Juego libre del cable del acelerador, ajuste ................. 8-40LLimitador de velocidad ................................................... 4-7
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-44
Líquido de freno, comprobación ................................... 8-42
Líquido refrigerante ............................................... 5-4, 8-28
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del líquido
refrigerante ................................................................... 4-2
Luz del faro, ajuste ....................................................... 8-56
Luz indicadora de estacionamiento ................................ 4-3
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-6, 5-6
Maneta del freno, delantero ........................................... 4-8
Manetas de freno, comprobación y engrase ................ 8-49
Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ......................... 8-37Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1
NNeumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................... 4-9
Palanca de selección de marcha y conducción
hacia atrás ................................................................... 6-3
Parachispas, limpieza .................................................. 8-36
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-41
Pedal de freno, comprobación y engrase .................... 8-50
Pedal del freno y maneta del freno trasero .................... 4-8
Presión de los neumáticos, medición ............................. 5-7RRalentí del motor .......................................................... 8-39
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-57
Rueda, montaje ............................................................ 8-58TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-38
Tapón del depósito de gasolina ..................................... 4-9UUnidad velocímetro ........................................................ 4-3
U3C262S0.book Page 2 Tuesday, June 26, 2007 11:05 AM

U3C262S0.book Page 3 Tuesday, June 26, 2007 11:05 AM

YAMAHA MOTOR CO., LTD.
IMPRESO EN EE.UU.
2007.07-0.3×1 CR
(S)
U3C262S0.book Page 1 Tuesday, June 26, 2007 11:05 AM
