USB YAMAHA WR 125R 2009 Betriebsanleitungen (in German)

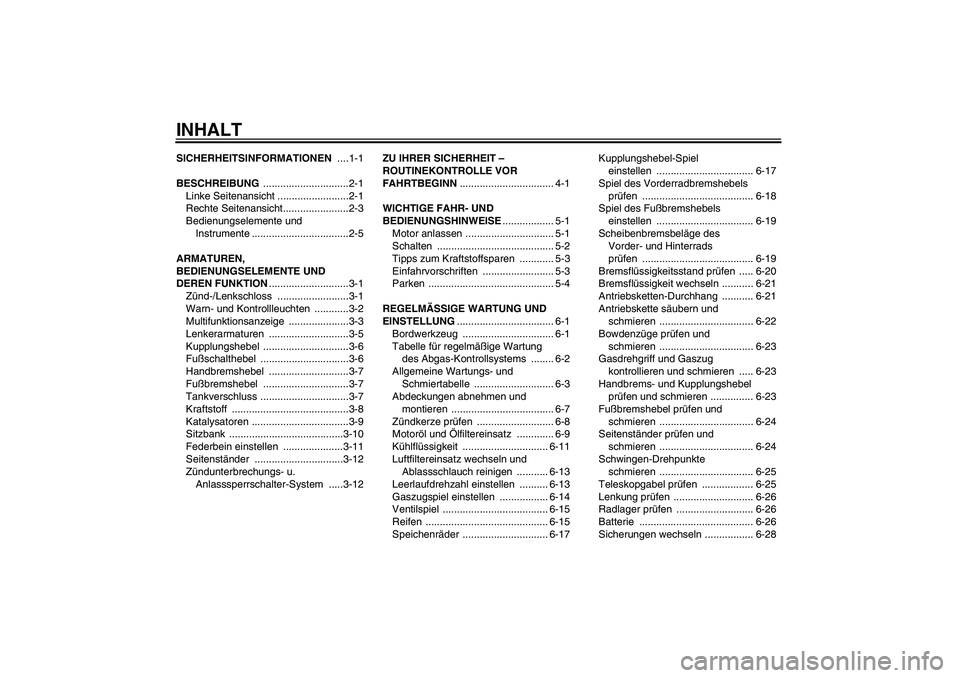

INHALTSICHERHEITSINFORMATIONEN ....1-1
BESCHREIBUNG ..............................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-3
Bedienungselemente und
Instrumente ..................................2-5
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
Zünd-/Lenkschloss .........................3-1
Warn- und Kontrollleuchten ............3-2
Multifunktionsanzeige .....................3-3
Lenkerarmaturen ............................3-5
Kupplungshebel ..............................3-6
Fußschalthebel ...............................3-6
Handbremshebel ............................3-7
Fußbremshebel ..............................3-7
Tankverschluss ...............................3-7
Kraftstoff .........................................3-8
Katalysatoren ..................................3-9
Sitzbank ........................................3-10
Federbein einstellen .....................3-11
Seitenständer ...............................3-12
Zündunterbrechungs- u.
Anlasssperrschalter-System .....3-12ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 6-1
Bordwerkzeug ................................ 6-1
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-2
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-3
Abdeckungen abnehmen und
montieren .................................... 6-7

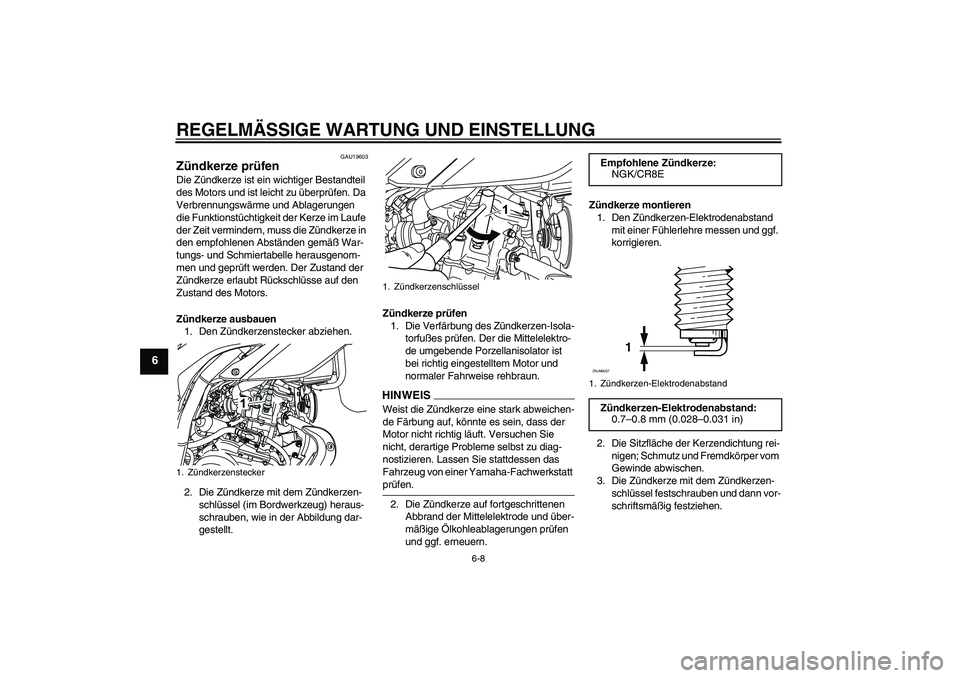

Zündkerze prüfen ........................... 6-8
Motoröl und Ölfiltereinsatz ............. 6-9
Kühlflüssigkeit .............................. 6-11
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen ........... 6-13
Leerlaufdrehzahl einstellen .......... 6-13
Gaszugspiel einstellen ................. 6-14
Ventilspiel ..................................... 6-15
Reifen ........................................... 6-15
Speichenräder .............................. 6-17Kupplungshebel-Spiel
einstellen .................................. 6-17
Spiel des Vorderradbremshebels
prüfen ....................................... 6-18
Spiel des Fußbremshebels
einstellen .................................. 6-19
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-19
Bremsflüssigkeitsstand prüfen ..... 6-20
Bremsflüssigkeit wechseln ........... 6-21
Antriebsketten-Durchhang ........... 6-21
Antriebskette säubern und
schmieren ................................. 6-22
Bowdenzüge prüfen und
schmieren ................................. 6-23
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-23
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-23
Fußbremshebel prüfen und
schmieren ................................. 6-24
Seitenständer prüfen und
schmieren ................................. 6-24
Schwingen-Drehpunkte
schmieren ................................. 6-25
Teleskopgabel prüfen .................. 6-25
Lenkung prüfen ............................ 6-26
Radlager prüfen ........................... 6-26
Batterie ........................................ 6-26
Sicherungen wechseln ................. 6-28U22BG0G0.book Page 1 Tuesday, December 16, 2008 9:14 AM

1-1
1

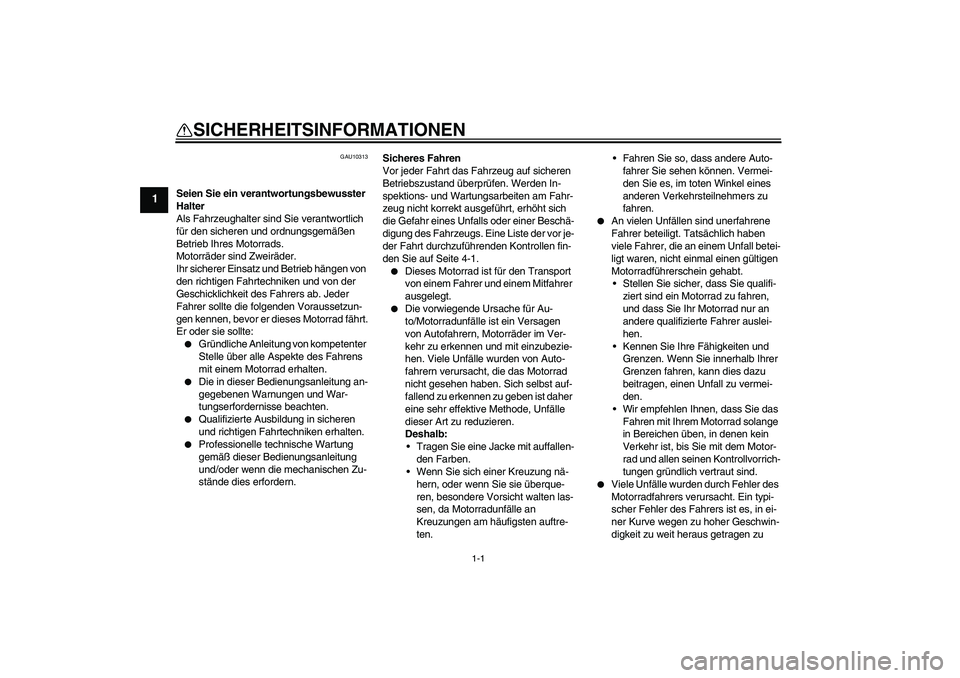

SICHERHEITSINFORMATIONEN
GAU10313
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.


Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.


Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.


Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen fin-
den Sie auf Seite 4-1.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.


An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
U22BG0G0.book Page 1 Tuesday, December 16, 2008 9:14 AM

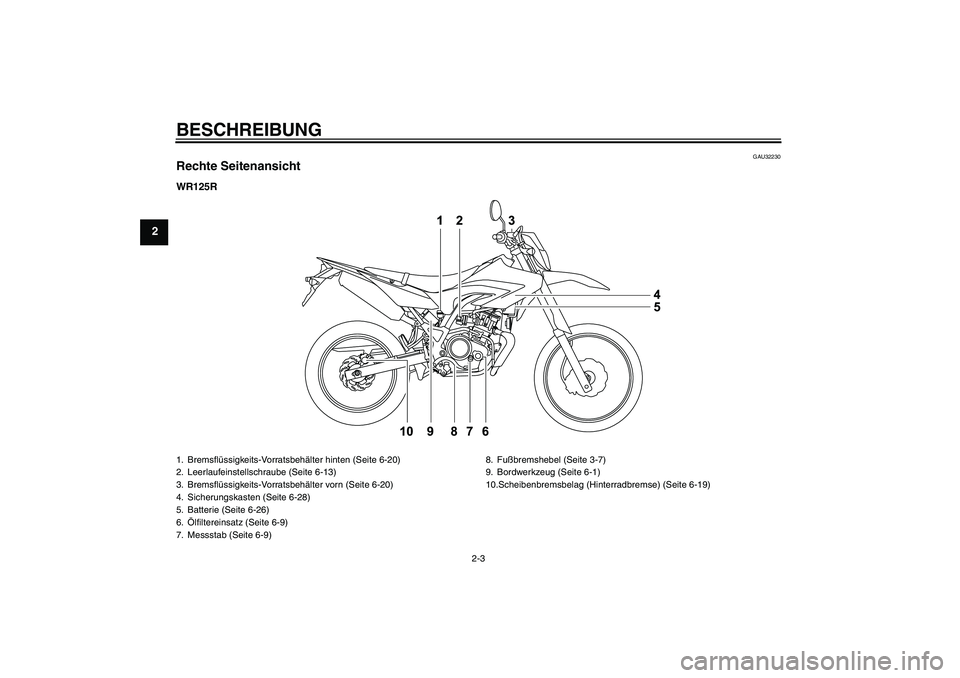

BESCHREIBUNG
2-3
2
GAU32230
Rechte SeitenansichtWR125R1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-20)
2. Leerlaufeinstellschraube (Seite 6-13)
3. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-20)
4. Sicherungskasten (Seite 6-28)
5. Batterie (Seite 6-26)
6.Ölfiltereinsatz (Seite 6-9)
7. Messstab (Seite 6-9)8. Fußbremshebel (Seite 3-7)
9. Bordwerkzeug (Seite 6-1)
10.Scheibenbremsbelag (Hinterradbremse) (Seite 6-19)U22BG0G0.book Page 3 Tuesday, December 16, 2008 9:14 AM

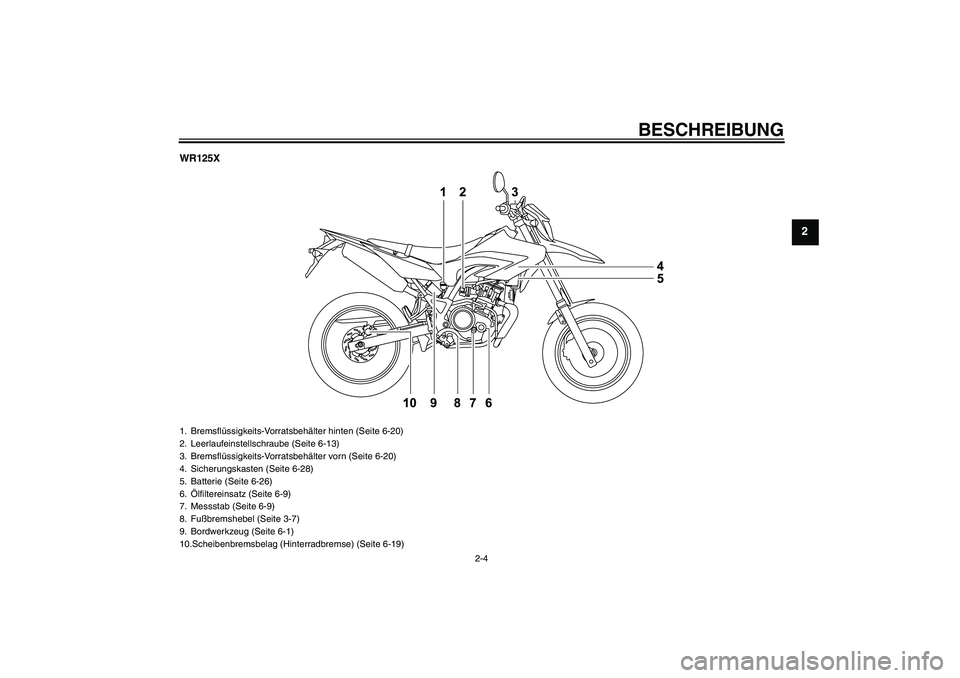

BESCHREIBUNG
2-4
2
WR125X1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-20)
2. Leerlaufeinstellschraube (Seite 6-13)
3. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-20)
4. Sicherungskasten (Seite 6-28)
5. Batterie (Seite 6-26)
6.Ölfiltereinsatz (Seite 6-9)
7. Messstab (Seite 6-9)
8. Fußbremshebel (Seite 3-7)
9. Bordwerkzeug (Seite 6-1)
10.Scheibenbremsbelag (Hinterradbremse) (Seite 6-19)
U22BG0G0.book Page 4 Tuesday, December 16, 2008 9:14 AM

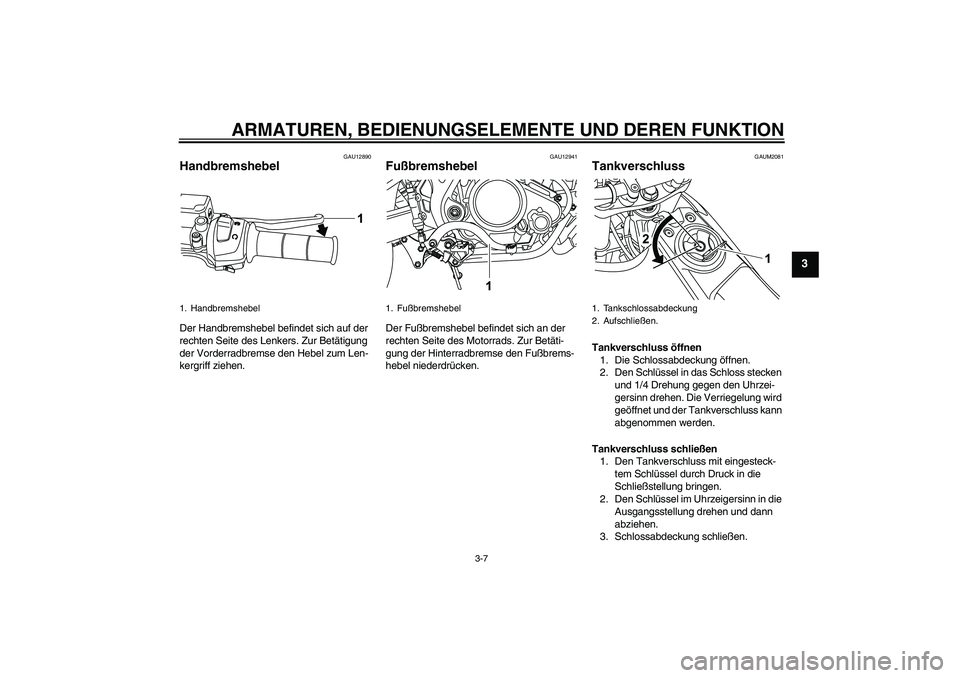

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAUM2081
Tankverschluss Tankverschluss öffnen
1. Die Schlossabdeckung öffnen.
2. Den Schlüssel in das Schloss stecken
und 1/4 Drehung gegen den Uhrzei-
gersinn drehen. Die Verriegelung wird
geöffnet und der Tankverschluss kann
abgenommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel im Uhrzeigersinn in die
Ausgangsstellung drehen und dann
abziehen.
3. Schlossabdeckung schließen.
1. Handbremshebel
1. Fußbremshebel
1. Tankschlossabdeckung
2. Aufschließen.
U22BG0G0.book Page 7 Tuesday, December 16, 2008 9:14 AM

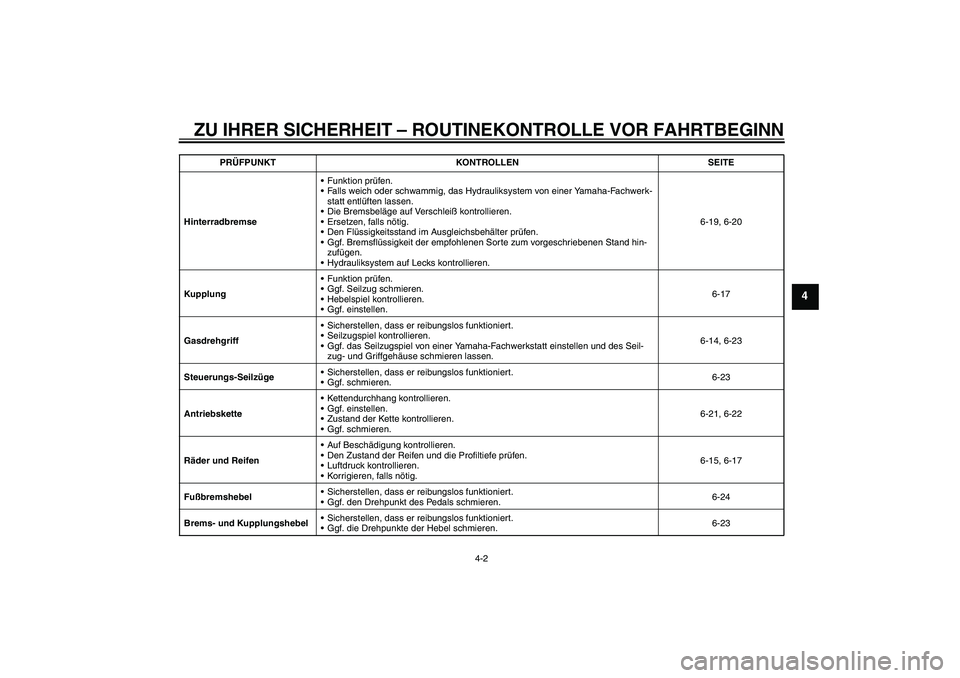

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-19, 6-20
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-17
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-14, 6-23
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-23
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-21, 6-22
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-15, 6-17
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. den Drehpunkt des Pedals schmieren.6-24
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-23 PRÃœFPUNKT KONTROLLEN SEITE
U22BG0G0.book Page 2 Tuesday, December 16, 2008 9:14 AM

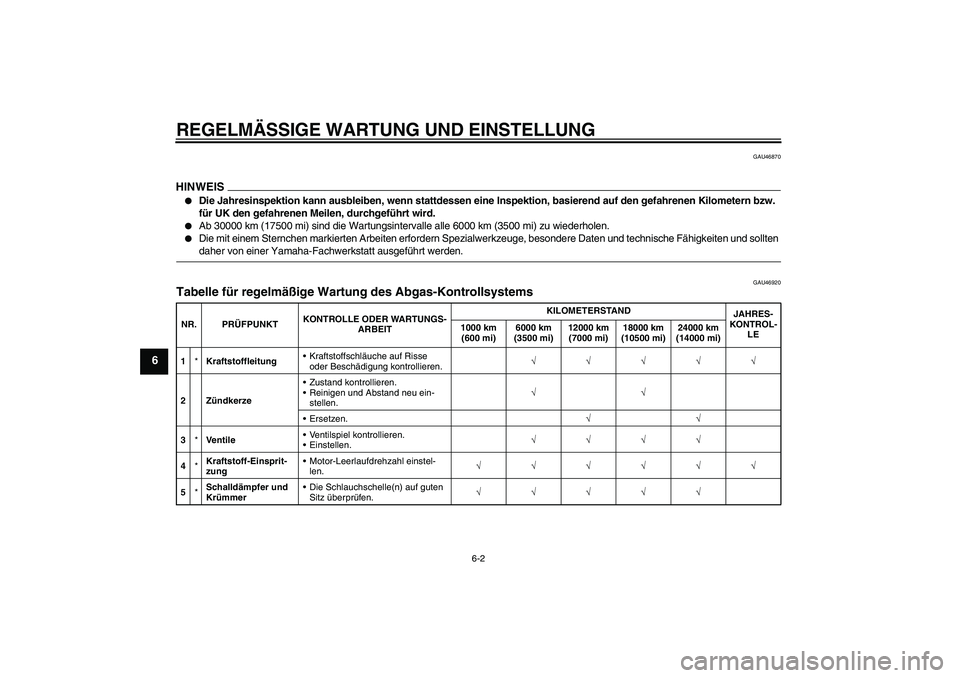

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU46870
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46920
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2ZündkerzeZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n til eVentilspiel kontrollieren.
Einstellen.√√√√
4*Kraftstoff-Einsprit-
zungMotor-Leerlaufdrehzahl einstel-
len.√√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U22BG0G0.book Page 2 Tuesday, December 16, 2008 9:14 AM

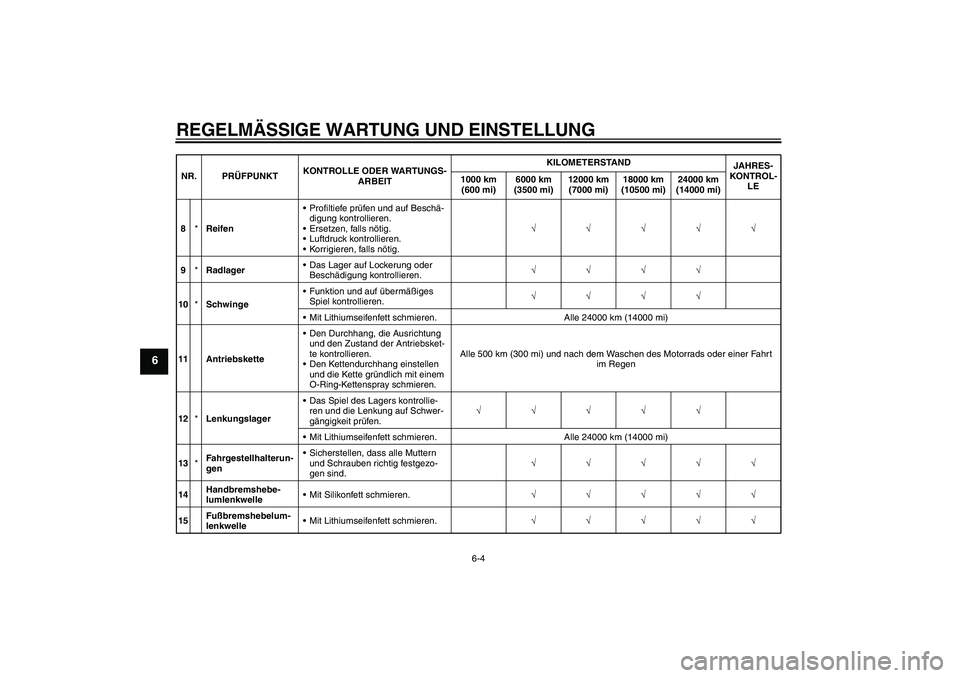

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
8*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
9*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
10*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
11 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 500 km (300 mi) und nach dem Waschen des Motorrads oder einer Fahrt
im Regen
12*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
13*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
14Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
15Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U22BG0G0.book Page 4 Tuesday, December 16, 2008 9:14 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU19603
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze:
NGK/CR8E1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
1
ZAUM0037
U22BG0G0.book Page 8 Tuesday, December 16, 2008 9:14 AM

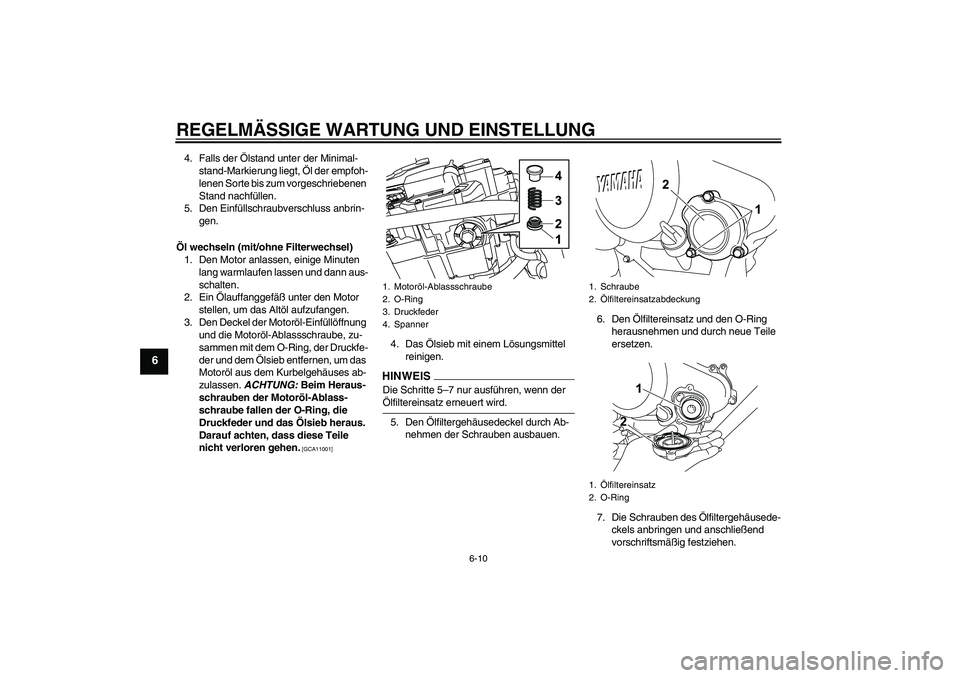

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Einfüllschraubverschluss anbrin-
gen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Deckel der Motoröl-Einfüllöffnung
und die Motoröl-Ablassschraube, zu-
sammen mit dem O-Ring, der Druckfe-
der und dem Ölsieb entfernen, um das
Motoröl aus dem Kurbelgehäuses ab-
zulassen. ACHTUNG: Beim Heraus-
schrauben der Motoröl-Ablass-
schraube fallen der O-Ring, die
Druckfeder und das Ölsieb heraus.
Darauf achten, dass diese Teile
nicht verloren gehen.
[GCA11001]
4. Das Ölsieb mit einem Lösungsmittel
reinigen.HINWEISDie Schritte 5–7 nur ausführen, wenn der Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.6. Den Ölfiltereinsatz und den O-Ring
herausnehmen und durch neue Teile
ersetzen.
7. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.1. Motoröl-Ablassschraube
2. O-Ring
3. Druckfeder
4. Spanner
1. Schraube
2.Ölfiltereinsatzabdeckung
1.Ölfiltereinsatz
2. O-Ring
U22BG0G0.book Page 10 Tuesday, December 16, 2008 9:14 AM
