diagram YAMAHA WR 125R 2009 Betriebsanleitungen (in German)

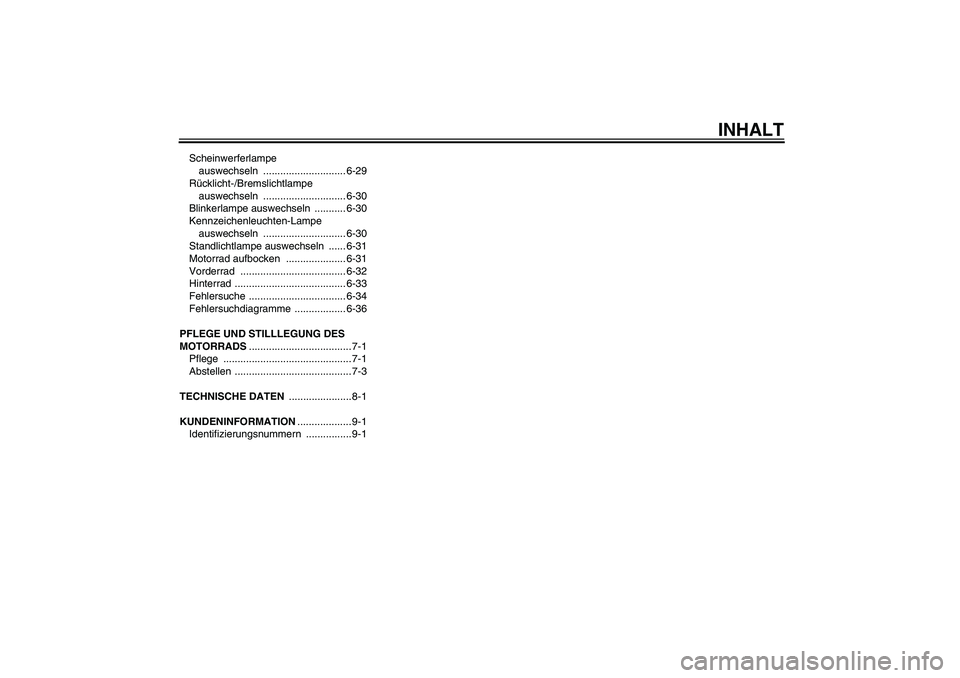

INHALT
Scheinwerferlampe
auswechseln ............................. 6-29
Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-30
Blinkerlampe auswechseln ........... 6-30
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-30
Standlichtlampe auswechseln ...... 6-31
Motorrad aufbocken ..................... 6-31
Vorderrad ..................................... 6-32
Hinterrad ....................................... 6-33
Fehlersuche .................................. 6-34
Fehlersuchdiagramme .................. 6-36
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U22BG0G0.book Page 2 Tuesday, December 16, 2008 9:14 AM

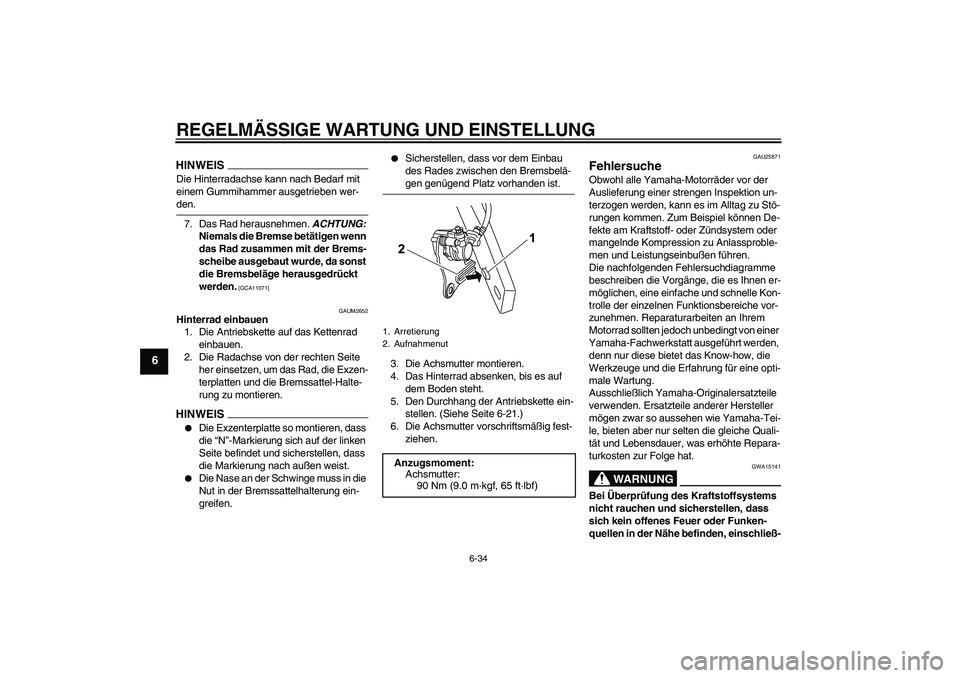

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
HINWEISDie Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-den.
7. Das Rad herausnehmen. ACHTUNG:
Niemals die Bremse betätigen wenn
das Rad zusammen mit der Brems-
scheibe ausgebaut wurde, da sonst
die Bremsbeläge herausgedrückt
werden.
[GCA11071]
GAUM2652
Hinterrad einbauen
1. Die Antriebskette auf das Kettenrad
einbauen.
2. Die Radachse von der rechten Seite
her einsetzen, um das Rad, die Exzen-
terplatten und die Bremssattel-Halte-
rung zu montieren.HINWEIS

Die Exzenterplatte so montieren, dass
die “N”-Markierung sich auf der linken
Seite befindet und sicherstellen, dass
die Markierung nach außen weist.


Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
3. Die Achsmutter montieren.
4. Das Hinterrad absenken, bis es auf
dem Boden steht.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-21.)
6. Die Achsmutter vorschriftsmäßig fest-
ziehen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Arretierung
2. AufnahmenutAnzugsmoment:
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
U22BG0G0.book Page 34 Tuesday, December 16, 2008 9:14 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
GAUM2441

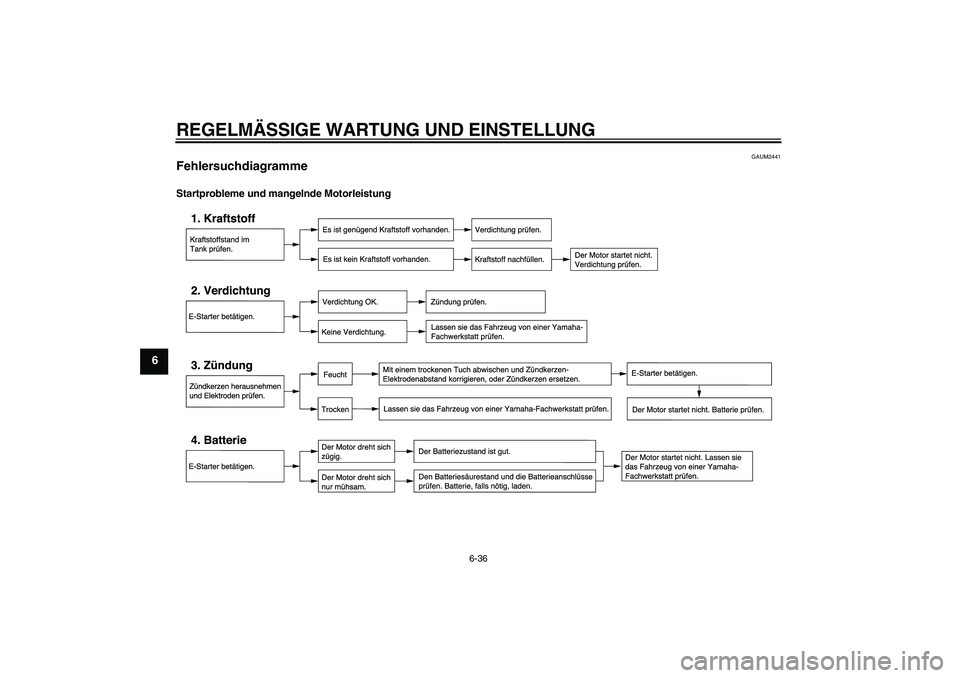

Fehlersuchdiagramme Startprobleme und mangelnde MotorleistungU22BG0G0.book Page 36 Tuesday, December 16, 2008 9:14 AM

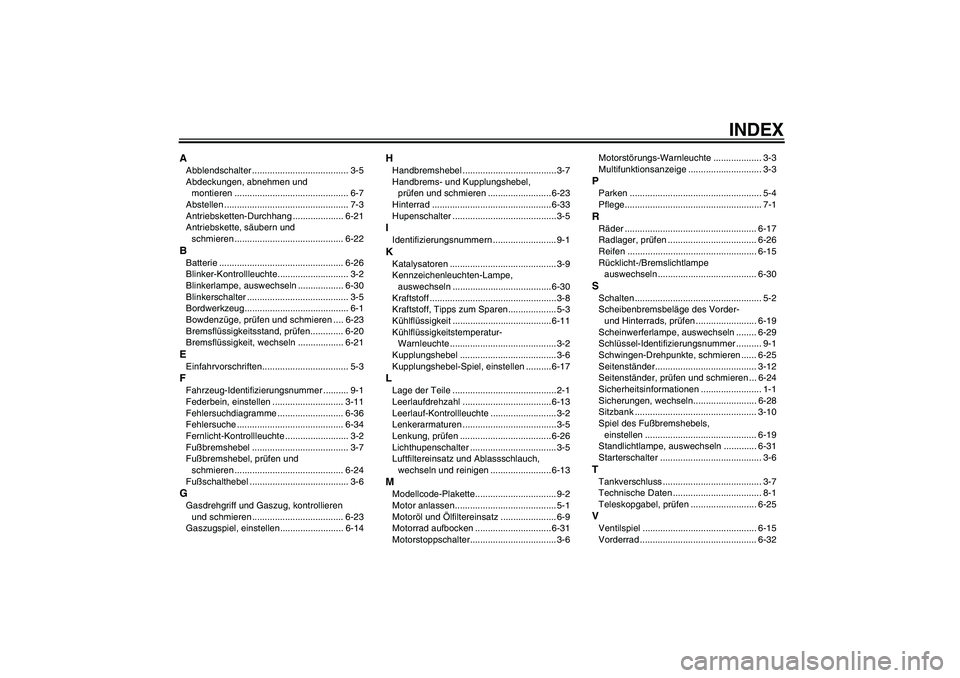

INDEX
AAbblendschalter ...................................... 3-5
Abdeckungen, abnehmen und
montieren ............................................. 6-7
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-21
Antriebskette, säubern und
schmieren ........................................... 6-22BBatterie ................................................. 6-26
Blinker-Kontrollleuchte............................ 3-2
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ........................................ 3-5
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-23
Bremsflüssigkeitsstand, prüfen............. 6-20
Bremsflüssigkeit, wechseln .................. 6-21EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-11
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ...................................... 3-7
Fußbremshebel, prüfen und
schmieren ........................................... 6-24
Fußschalthebel ....................................... 3-6GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-23
Gaszugspiel, einstellen......................... 6-14
HHandbremshebel ..................................... 3-7
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Hinterrad ............................................... 6-33
Hupenschalter ......................................... 3-5IIdentifizierungsnummern ......................... 9-1KKatalysatoren .......................................... 3-9
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-30
Kraftstoff ..................................................3-8
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-11
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-2
Kupplungshebel ...................................... 3-6
Kupplungshebel-Spiel, einstellen .......... 6-17LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-13
Leerlauf-Kontrollleuchte .......................... 3-2
Lenkerarmaturen .....................................3-5
Lenkung, prüfen .................................... 6-26
Lichthupenschalter .................................. 3-5
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-13MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz ...................... 6-9
Motorrad aufbocken .............................. 6-31
Motorstoppschalter.................................. 3-6Motorstörungs-Warnleuchte ................... 3-3
Multifunktionsanzeige ............................. 3-3
PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-26
Reifen ................................................... 6-15
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-19
Scheinwerferlampe, auswechseln ........ 6-29
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-25
Seitenständer........................................ 3-12
Seitenständer, prüfen und schmieren ... 6-24
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-28
Sitzbank ................................................ 3-10
Spiel des Fußbremshebels,
einstellen ............................................ 6-19
Standlichtlampe, auswechseln ............. 6-31
Starterschalter ........................................ 3-6TTankverschluss ....................................... 3-7
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-25VVentilspiel ............................................. 6-15
Vorderrad .............................................. 6-32
