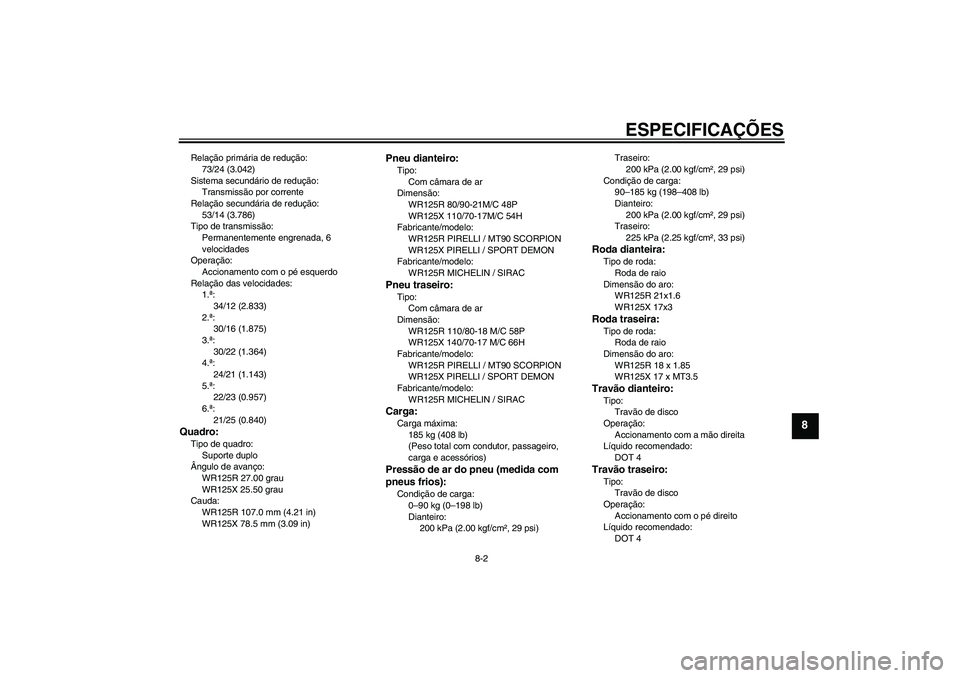

ESPECIFICAÇÕES
8-2
8
Relação primária de redução:
73/24 (3.042)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
53/14 (3.786)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
34/12 (2.833)
2.ª:
30/16 (1.875)
3.ª:
30/22 (1.364)
4.ª:
24/21 (1.143)
5.ª:
22/23 (0.957)
6.ª:
21/25 (0.840)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
WR125R 27.00 grau
WR125X 25.50 grau
Cauda:
WR125R 107.0 mm (4.21 in)
WR125X 78.5 mm (3.09 in)
Pneu dianteiro:Tipo:
Com câmara de ar
Dimensão:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Fabricante/modelo:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Fabricante/modelo:
WR125R MICHELIN / SIRACPneu traseiro:Tipo:
Com câmara de ar
Dimensão:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Fabricante/modelo:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Fabricante/modelo:
WR125R MICHELIN / SIRACCarga:Carga máxima:
185 kg (408 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)Traseiro:
200 kPa (2.00 kgf/cm², 29 psi)
Condição de carga:
90–185 kg (198–408 lb)
Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm², 33 psi)
Roda dianteira:Tipo de roda:
Roda de raio
Dimensão do aro:
WR125R 21x1.6
WR125X 17x3Roda traseira:Tipo de roda:
Roda de raio
Dimensão do aro:
WR125R 18 x 1.85
WR125X 17 x MT3.5Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
U22BP0P0.book Page 2 Wednesday, December 17, 2008 11:26 AM

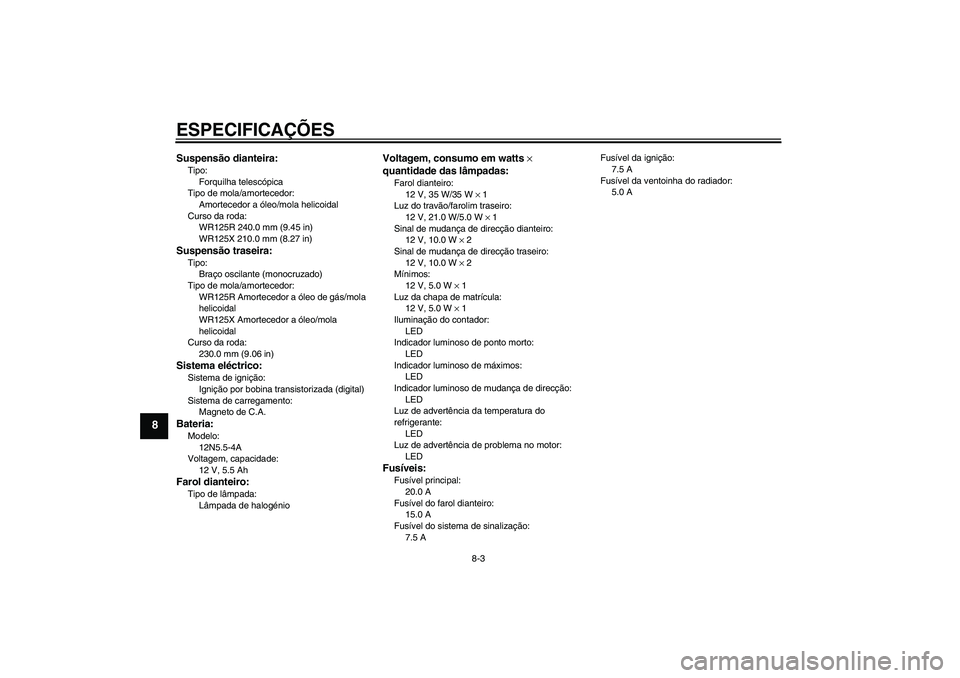

ESPECIFICAÇÕES
8-3
8
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
WR125R 240.0 mm (9.45 in)
WR125X 210.0 mm (8.27 in)Suspensão traseira:Tipo:
Braço oscilante (monocruzado)
Tipo de mola/amortecedor:
WR125R Amortecedor a óleo de gás/mola
helicoidal
WR125X Amortecedor a óleo/mola
helicoidal
Curso da roda:
230.0 mm (9.06 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
12N5.5-4A
Voltagem, capacidade:
12 V, 5.5 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 35 W/35 W × 1
Luz do travão/farolim traseiro:
12 V, 21.0 W/5.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LEDFusíveis:Fusível principal:
20.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
7.5 AFusível da ignição:
7.5 A
Fusível da ventoinha do radiador:
5.0 A
U22BP0P0.book Page 3 Wednesday, December 17, 2008 11:26 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
1. Número de identificação do veículo
1
U22BP0P0.book Page 1 Wednesday, December 17, 2008 11:26 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26540

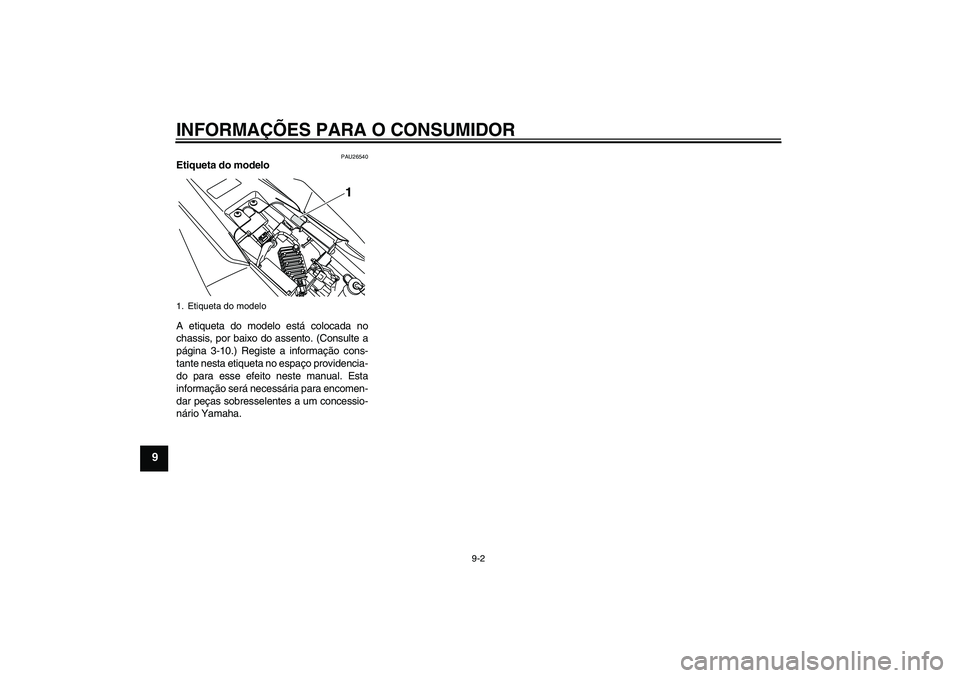

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-10.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.1. Etiqueta do modeloU22BP0P0.book Page 2 Wednesday, December 17, 2008 11:26 AM
