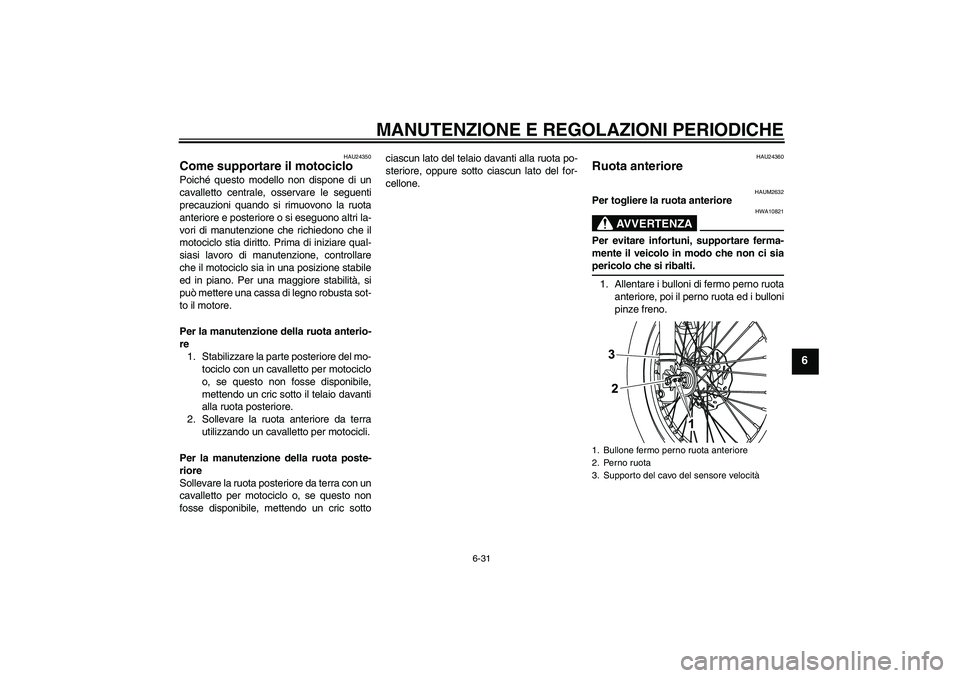

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU24360
Ruota anteriore
HAUM2632
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci siapericolo che si ribalti.
1. Allentare i bulloni di fermo perno ruota
anteriore, poi il perno ruota ed i bulloni
pinze freno.1. Bullone fermo perno ruota anteriore
2. Perno ruota
3. Supporto del cavo del sensore velocità
U22BH0H0.book Page 31 Tuesday, December 16, 2008 11:04 AM

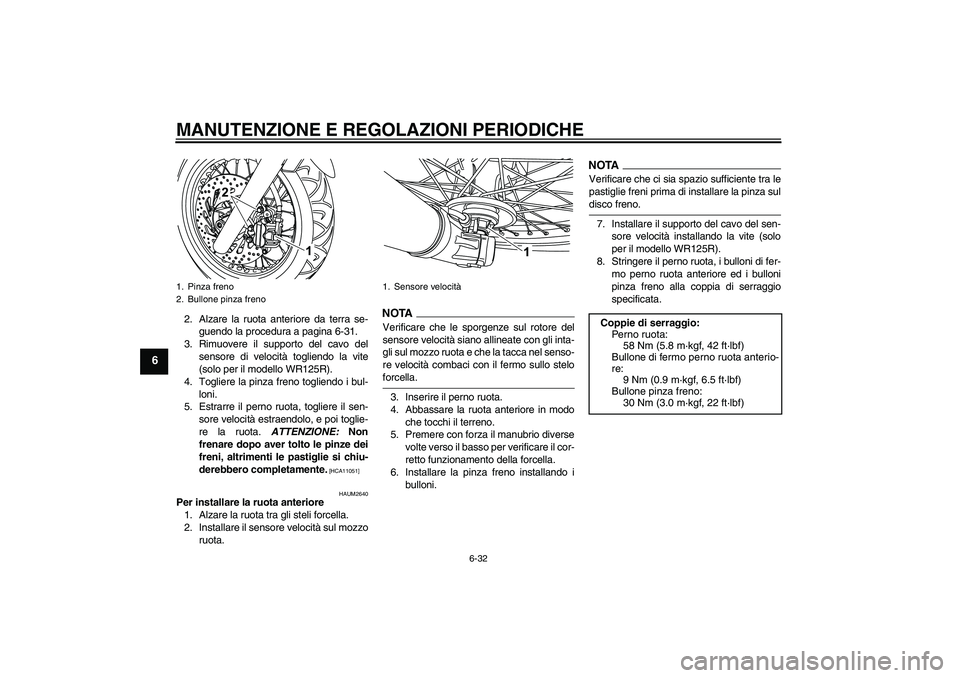

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-31.
3. Rimuovere il supporto del cavo del
sensore di velocità togliendo la vite
(solo per il modello WR125R).
4. Togliere la pinza freno togliendo i bul-
loni.
5. Estrarre il perno ruota, togliere il sen-
sore velocità estraendolo, e poi toglie-
re la ruota. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
HAUM2640
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Installare il sensore velocità sul mozzo
ruota.
NOTA
Verificare che le sporgenze sul rotore del
sensore velocità siano allineate con gli inta-
gli sul mozzo ruota e che la tacca nel senso-
re velocità combaci con il fermo sullo steloforcella.
3. Inserire il perno ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.
5. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
6. Installare la pinza freno installando i
bulloni.
NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza suldisco freno.
7. Installare il supporto del cavo del sen-
sore velocità installando la vite (solo
per il modello WR125R).
8. Stringere il perno ruota, i bulloni di fer-
mo perno ruota anteriore ed i bulloni
pinza freno alla coppia di serraggio
specificata.
1. Pinza freno
2. Bullone pinza freno
1. Sensore velocità
Coppie di serraggio:
Perno ruota:
58 Nm (5.8 m·kgf, 42 ft·lbf)
Bullone di fermo perno ruota anterio-
re:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Bullone pinza freno:
30 Nm (3.0 m·kgf, 22 ft·lbf)
