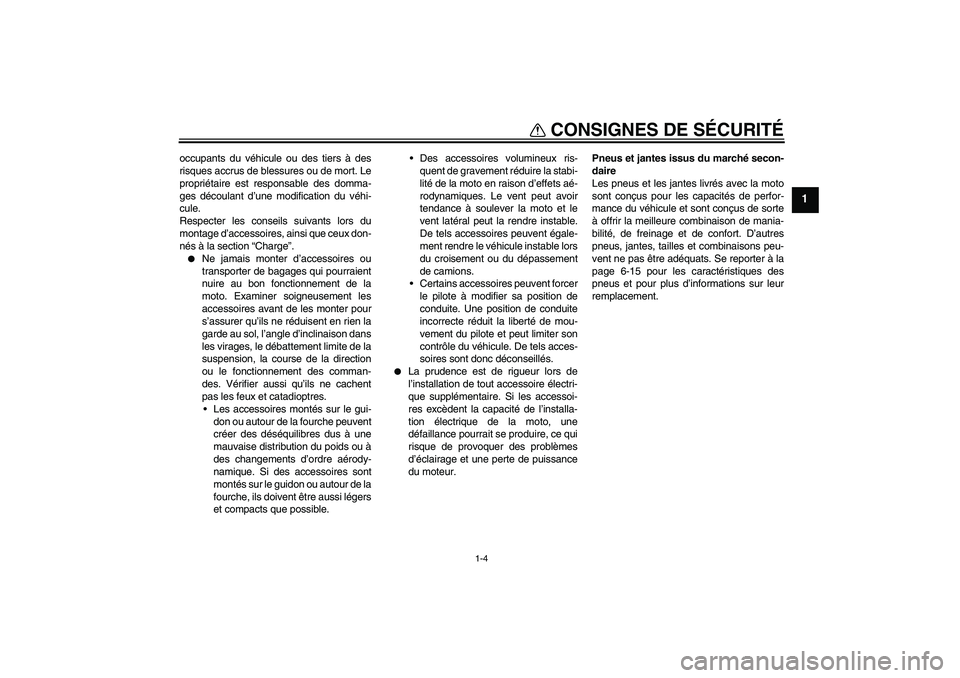

CONSIGNES DE SÉCURITÉ
1-4
1
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-15 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U22BF0F0.book Page 4 Tuesday, December 16, 2008 2:01 PM

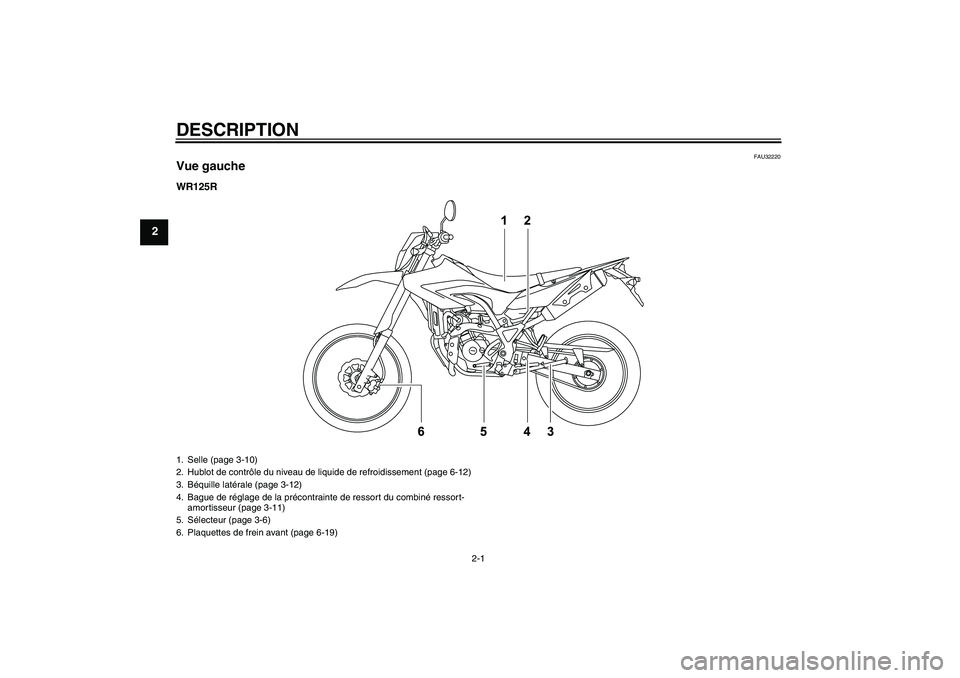

DESCRIPTION
2-1
2
FAU32220
Vue gaucheWR125R1. Selle (page 3-10)
2. Hublot de contrôle du niveau de liquide de refroidissement (page 6-12)
3. Béquille latérale (page 3-12)
4. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-11)
5. Sélecteur (page 3-6)
6. Plaquettes de frein avant (page 6-19)U22BF0F0.book Page 1 Tuesday, December 16, 2008 2:01 PM

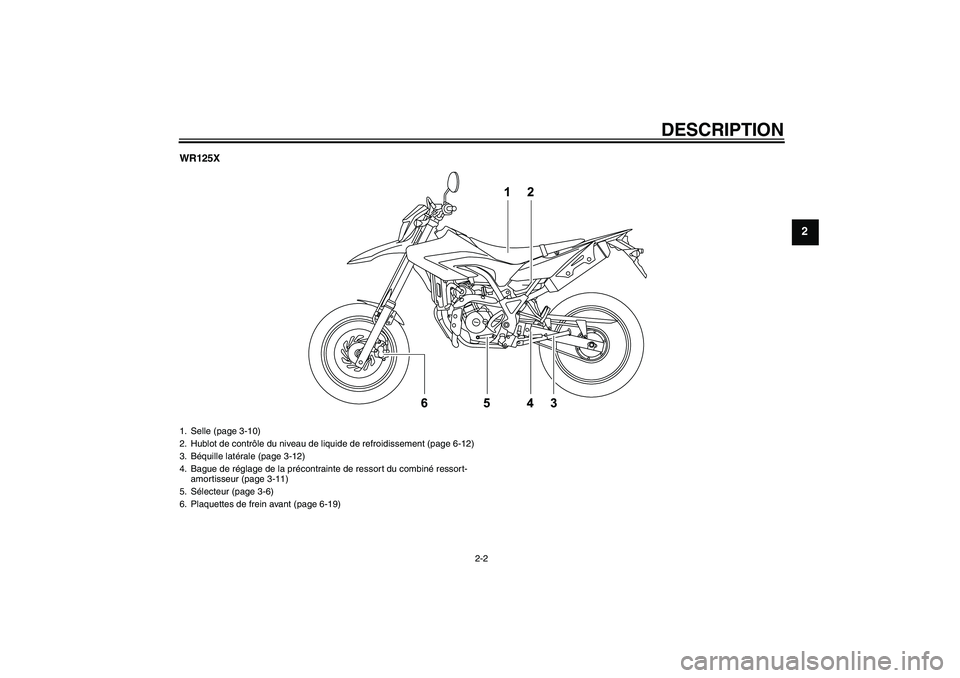

DESCRIPTION
2-2
2
WR125X1. Selle (page 3-10)
2. Hublot de contrôle du niveau de liquide de refroidissement (page 6-12)
3. Béquille latérale (page 3-12)
4. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-11)
5. Sélecteur (page 3-6)
6. Plaquettes de frein avant (page 6-19)
U22BF0F0.book Page 2 Tuesday, December 16, 2008 2:01 PM

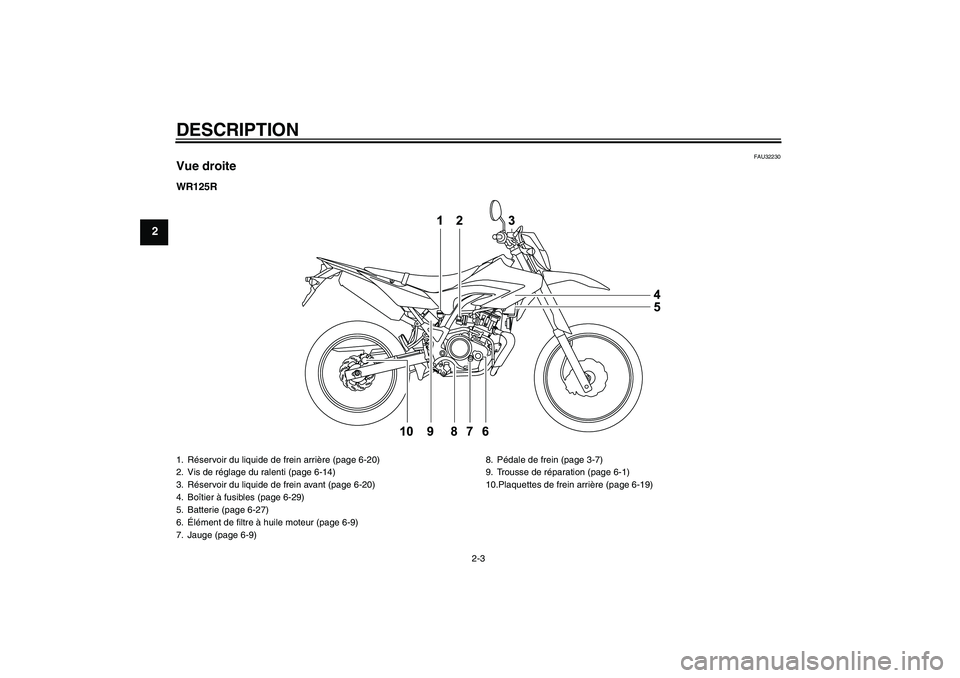

DESCRIPTION
2-3
2
FAU32230
Vue droiteWR125R1. Réservoir du liquide de frein arrière (page 6-20)
2. Vis de réglage du ralenti (page 6-14)
3. Réservoir du liquide de frein avant (page 6-20)
4. Boîtier à fusibles (page 6-29)
5. Batterie (page 6-27)
6.Élément de filtre à huile moteur (page 6-9)
7. Jauge (page 6-9)8. Pédale de frein (page 3-7)
9. Trousse de réparation (page 6-1)
10.Plaquettes de frein arrière (page 6-19)U22BF0F0.book Page 3 Tuesday, December 16, 2008 2:01 PM

DESCRIPTION
2-4
2

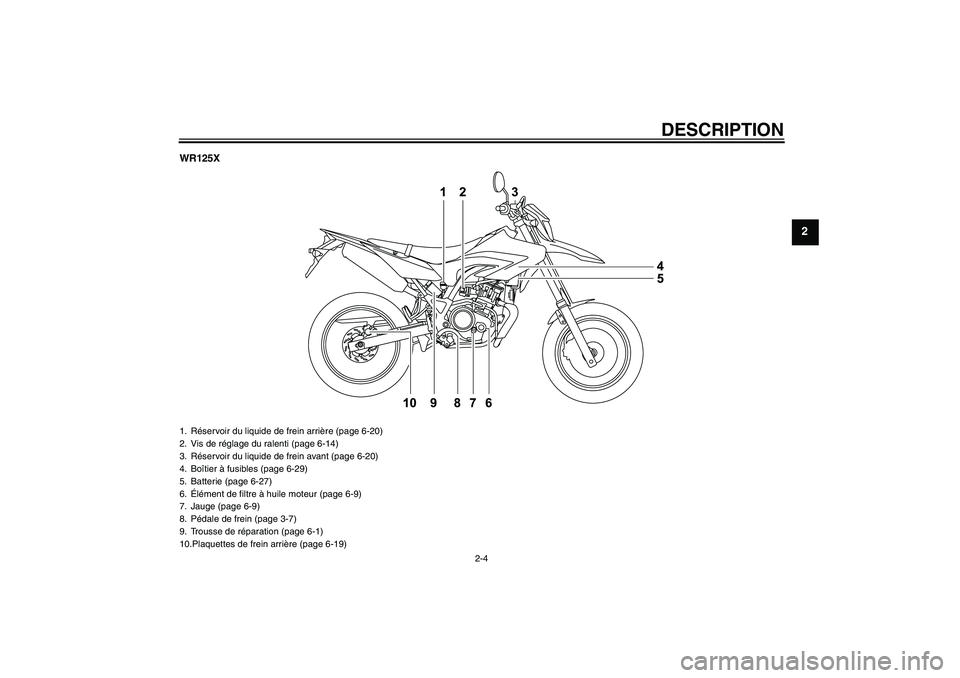

WR125X1. Réservoir du liquide de frein arrière (page 6-20)
2. Vis de réglage du ralenti (page 6-14)
3. Réservoir du liquide de frein avant (page 6-20)
4. Boîtier à fusibles (page 6-29)
5. Batterie (page 6-27)
6.Élément de filtre à huile moteur (page 6-9)
7. Jauge (page 6-9)
8. Pédale de frein (page 3-7)
9. Trousse de réparation (page 6-1)
10.Plaquettes de frein arrière (page 6-19)
U22BF0F0.book Page 4 Tuesday, December 16, 2008 2:01 PM

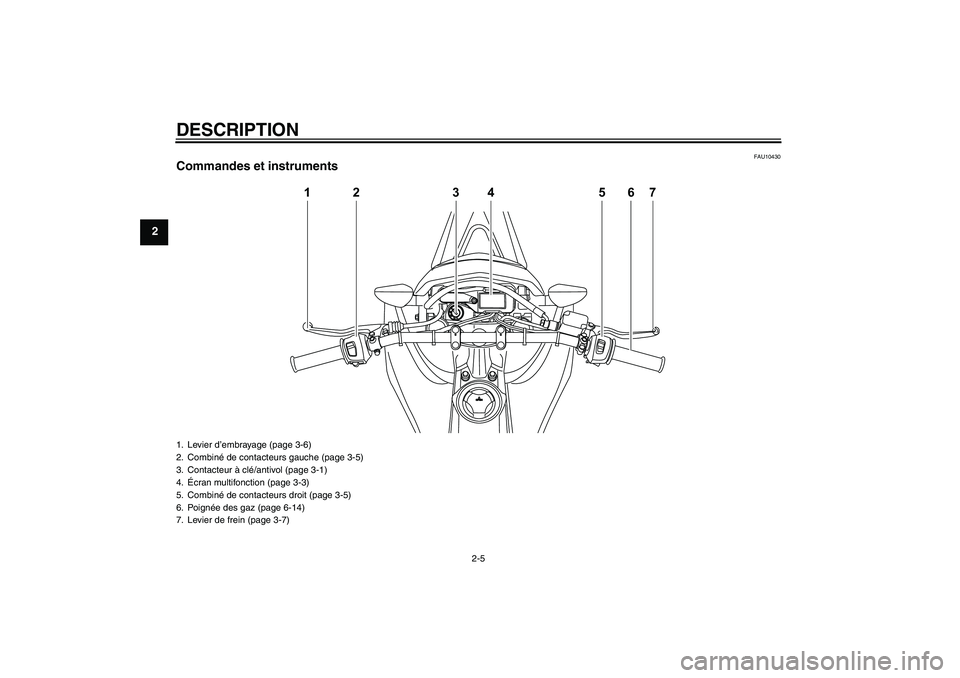

DESCRIPTION
2-5
2
FAU10430
Commandes et instruments
12 34 567
1. Levier d’embrayage (page 3-6)
2. Combiné de contacteurs gauche (page 3-5)
3. Contacteur à clé/antivol (page 3-1)
4.Écran multifonction (page 3-3)
5. Combiné de contacteurs droit (page 3-5)
6. Poignée des gaz (page 6-14)
7. Levier de frein (page 3-7)U22BF0F0.book Page 5 Tuesday, December 16, 2008 2:01 PM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10460

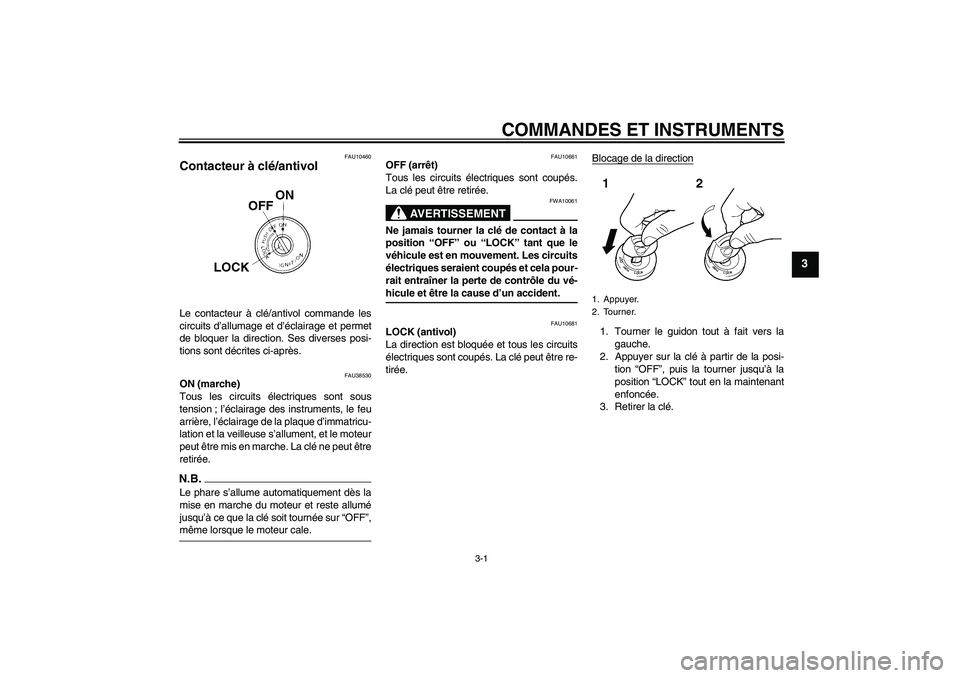

Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU38530
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatricu-
lation et la veilleuse s’allument, et le moteur
peut être mis en marche. La clé ne peut être
retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,même lorsque le moteur cale.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU10681
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.1. Appuyer.
2. Tourner.
U22BF0F0.book Page 1 Tuesday, December 16, 2008 2:01 PM

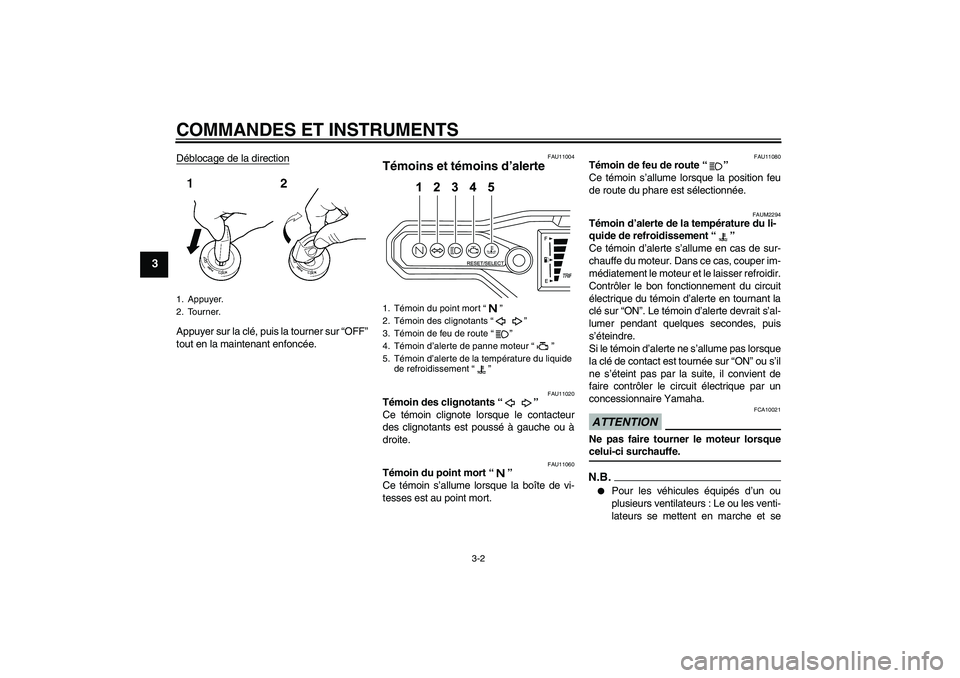

COMMANDES ET INSTRUMENTS
3-2
3
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU11004
Témoins et témoins d’alerte
FAU11020
Témoin des clignotants“”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAUM2294
Témoin d’alerte de la température du li-
quide de refroidissement“”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.N.B.

Pour les véhicules équipés d’un ou
plusieurs ventilateurs : Le ou les venti-
lateurs se mettent en marche et se
1. Appuyer.
2. Tourner.
1. Témoin du point mort“”
2. Témoin des clignotants“”
3. Témoin de feu de route“”
4. Témoin d’alerte de panne moteur“”
5. Témoin d’alerte de la température du liquide
de refroidissement“”
U22BF0F0.book Page 2 Tuesday, December 16, 2008 2:01 PM

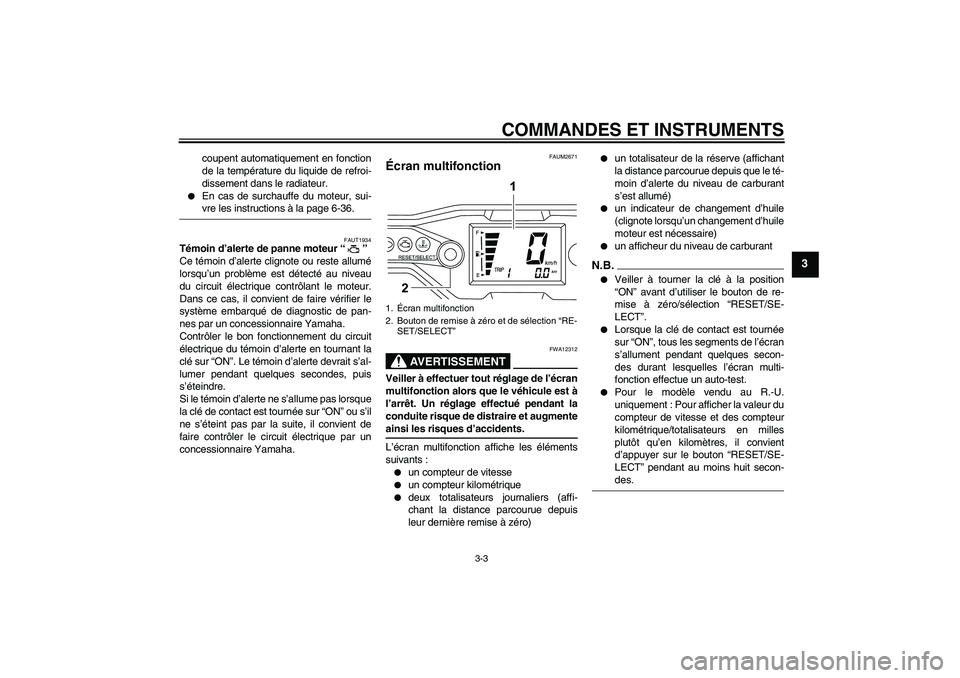

COMMANDES ET INSTRUMENTS
3-3
3
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.


En cas de surchauffe du moteur, sui-vre les instructions à la page 6-36.
FAUT1934
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte clignote ou reste allumé
lorsqu’un problème est détecté au niveau
du circuit électrique contrôlant le moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de pan-
nes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAUM2671
Écran multifonction
AVERTISSEMENT
FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmenteainsi les risques d’accidents.
L’écran multifonction affiche les éléments
suivants :

un compteur de vitesse


un compteur kilométrique


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue depuis que le té-
moin d’alerte du niveau de carburant
s’est allumé)


un indicateur de changement d’huile
(clignote lorsqu’un changement d’huile
moteur est nécessaire)


un afficheur du niveau de carburant
N.B.

Veiller à tourner la clé à la position
“ON” avant d’utiliser le bouton de re-
mise à zéro/sélection “RESET/SE-
LECT”.


Lorsque la clé de contact est tournée
sur “ON”, tous les segments de l’écran
s’allument pendant quelques secon-
des durant lesquelles l’écran multi-
fonction effectue un auto-test.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur du
compteur de vitesse et des compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le bouton “RESET/SE-
LECT” pendant au moins huit secon-des.
1.Écran multifonction
2. Bouton de remise à zéro et de sélection “RE-
SET/SELECT”
U22BF0F0.book Page 3 Tuesday, December 16, 2008 2:01 PM

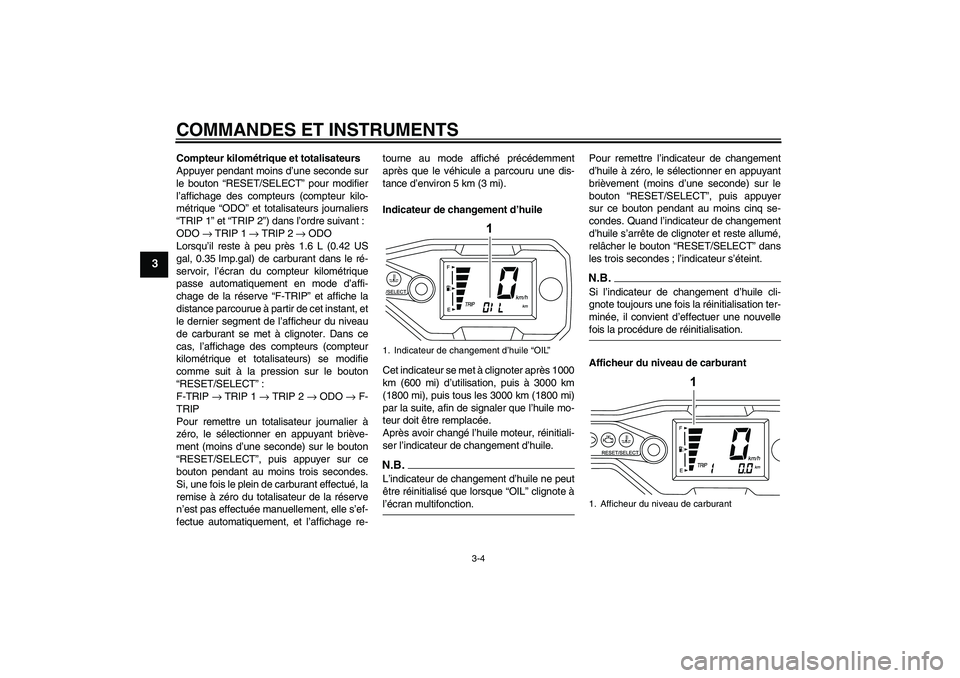

COMMANDES ET INSTRUMENTS
3-4
3
Compteur kilométrique et totalisateurs
Appuyer pendant moins d’une seconde sur
le bouton “RESET/SELECT” pour modifier
l’affichage des compteurs (compteur kilo-
métrique “ODO” et totalisateurs journaliers
“TRIP 1” et “TRIP 2”) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → ODO
Lorsqu’il reste à peu près 1.6 L (0.42 US
gal, 0.35 Imp.gal) de carburant dans le ré-
servoir, l’écran du compteur kilométrique
passe automatiquement en mode d’affi-
chage de la réserve “F-TRIP” et affiche la
distance parcourue à partir de cet instant, et
le dernier segment de l’afficheur du niveau
de carburant se met à clignoter. Dans ce
cas, l’affichage des compteurs (compteur
kilométrique et totalisateurs) se modifie
comme suit à la pression sur le bouton
“RESET/SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant briève-
ment (moins d’une seconde) sur le bouton
“RESET/SELECT”, puis appuyer sur ce
bouton pendant au moins trois secondes.
Si, une fois le plein de carburant effectué, la
remise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement, et l’affichage re-tourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
Indicateur de changement d’huile
Cet indicateur se met à clignoter après 1000
km (600 mi) d’utilisation, puis à 3000 km
(1800 mi), puis tous les 3000 km (1800 mi)
par la suite, afin de signaler que l’huile mo-
teur doit être remplacée.
Après avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’huile.
N.B.L’indicateur de changement d’huile ne peut
être réinitialisé que lorsque “OIL” clignote àl’écran multifonction.Pour remettre l’indicateur de changement
d’huile à zéro, le sélectionner en appuyant
brièvement (moins d’une seconde) sur le
bouton “RESET/SELECT”, puis appuyer
sur ce bouton pendant au moins cinq se-
condes. Quand l’indicateur de changement
d’huile s’arrête de clignoter et reste allumé,
relâcher le bouton “RESET/SELECT” dans
les trois secondes ; l’indicateur s’éteint.
N.B.Si l’indicateur de changement d’huile cli-
gnote toujours une fois la réinitialisation ter-
minée, il convient d’effectuer une nouvellefois la procédure de réinitialisation.
Afficheur du niveau de carburant
1. Indicateur de changement d’huile “OIL”
1. Afficheur du niveau de carburant
U22BF0F0.book Page 4 Tuesday, December 16, 2008 2:01 PM
