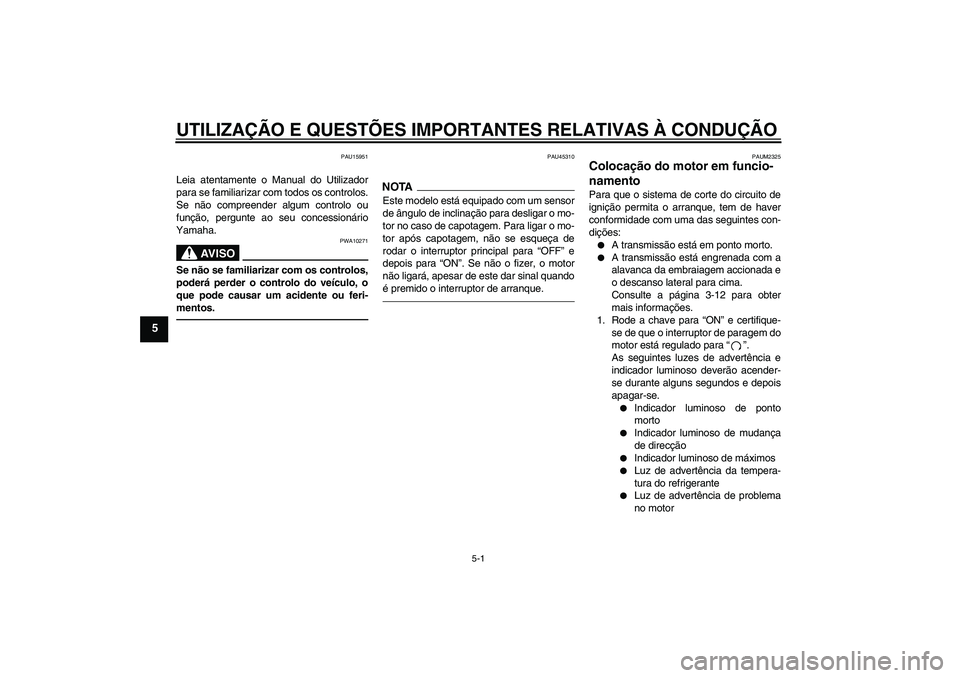

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15951
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AV I S O
PWA10271
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU45310
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o mo-
tor no caso de capotagem. Para ligar o mo-
tor após capotagem, não se esqueça de
rodar o interruptor principal para “OFF” e
depois para “ON”. Se não o fizer, o motor
não ligará, apesar de este dar sinal quando
é premido o interruptor de arranque.
PAUM2325
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.


A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-12 para obter
mais informações.
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para“”.
As seguintes luzes de advertência e
indicador luminoso deverão acender-
se durante alguns segundos e depois
apagar-se.

Indicador luminoso de ponto
morto


Indicador luminoso de mudança
de direcção


Indicador luminoso de máximos


Luz de advertência da tempera-
tura do refrigerante


Luz de advertência de problema
no motor
U22BP2P0.book Page 1 Monday, August 9, 2010 9:52 AM

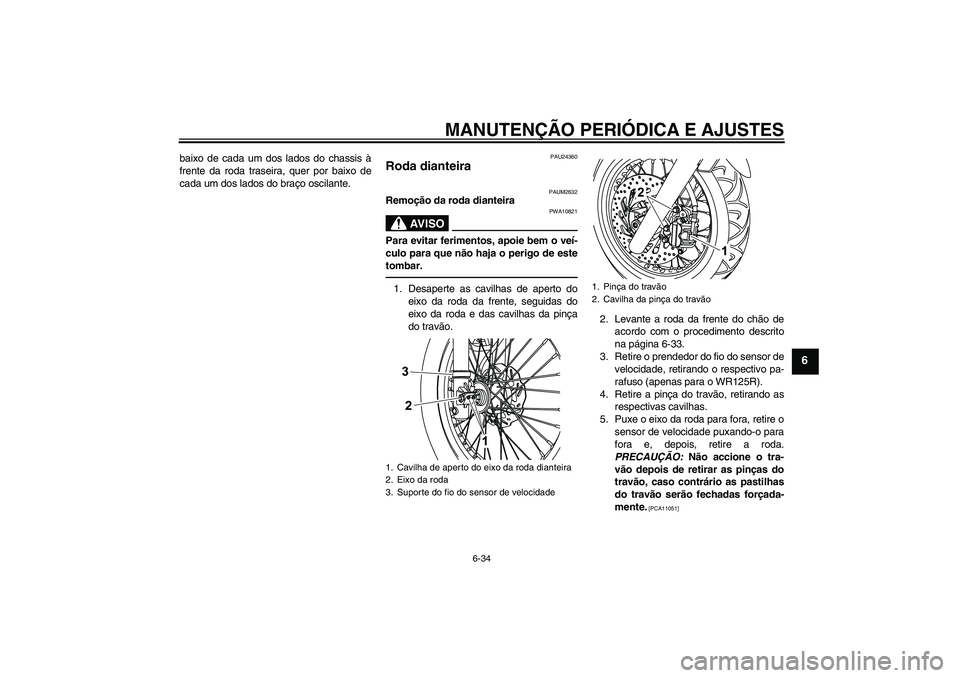

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU24360
Roda dianteira
PAUM2632
Remoção da roda dianteira
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte as cavilhas de aperto do
eixo da roda da frente, seguidas do
eixo da roda e das cavilhas da pinça
do travão.2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-33.
3. Retire o prendedor do fio do sensor de
velocidade, retirando o respectivo pa-
rafuso (apenas para o WR125R).
4. Retire a pinça do travão, retirando as
respectivas cavilhas.
5. Puxe o eixo da roda para fora, retire o
sensor de velocidade puxando-o para
fora e, depois, retire a roda.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar as pinças do
travão, caso contrário as pastilhas
do travão serão fechadas forçada-
mente.
[PCA11051]
1. Cavilha de aperto do eixo da roda dianteira
2. Eixo da roda
3. Suporte do fio do sensor de velocidade
1. Pinça do travão
2. Cavilha da pinça do travão
U22BP2P0.book Page 34 Monday, August 9, 2010 9:52 AM

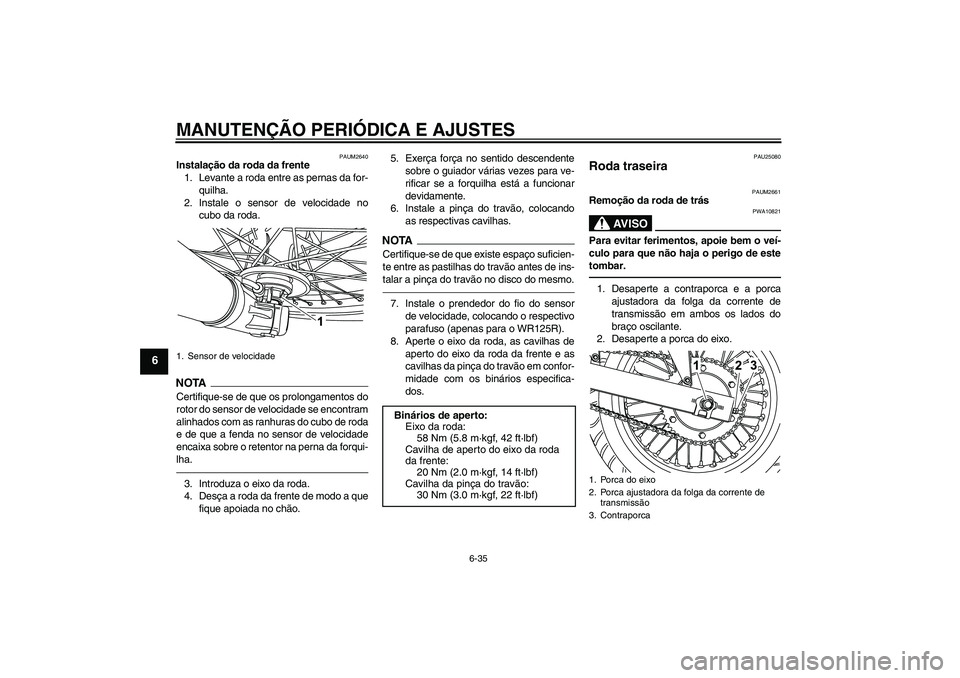

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAUM2640
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Instale o sensor de velocidade no
cubo da roda.NOTACertifique-se de que os prolongamentos do
rotor do sensor de velocidade se encontram
alinhados com as ranhuras do cubo de roda
e de que a fenda no sensor de velocidade
encaixa sobre o retentor na perna da forqui-
lha.3. Introduza o eixo da roda.
4. Desça a roda da frente de modo a que
fique apoiada no chão.5. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
6. Instale a pinça do travão, colocando
as respectivas cavilhas.
NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-
talar a pinça do travão no disco do mesmo.7. Instale o prendedor do fio do sensor
de velocidade, colocando o respectivo
parafuso (apenas para o WR125R).
8. Aperte o eixo da roda, as cavilhas de
aperto do eixo da roda da frente e as
cavilhas da pinça do travão em confor-
midade com os binários especifica-
dos.
PAU25080
Roda traseira
PAUM2661
Remoção da roda de trás
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte a contraporca e a porca
ajustadora da folga da corrente de
transmissão em ambos os lados do
braço oscilante.
2. Desaperte a porca do eixo.
1. Sensor de velocidade
Binários de aperto:
Eixo da roda:
58 Nm (5.8 m·kgf, 42 ft·lbf)
Cavilha de aperto do eixo da roda
da frente:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Cavilha da pinça do travão:
30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Porca do eixo
2. Porca ajustadora da folga da corrente de
transmissão
3. Contraporca
