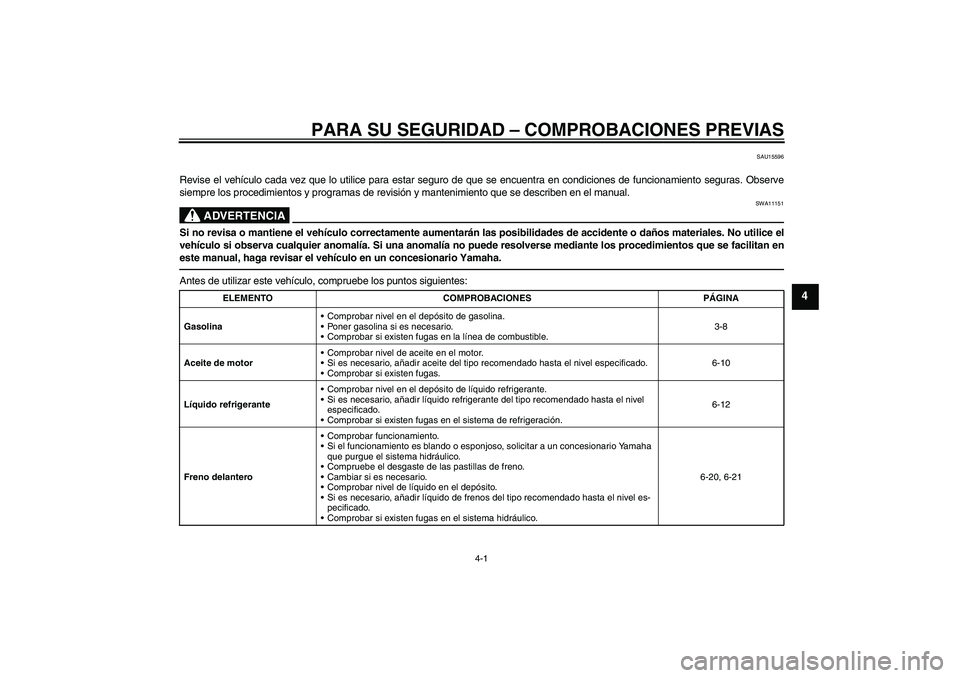

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-8
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-10
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-12
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-20, 6-21
U22BS2S0.book Page 1 Monday, August 9, 2010 9:38 AM
Page 32 of 88

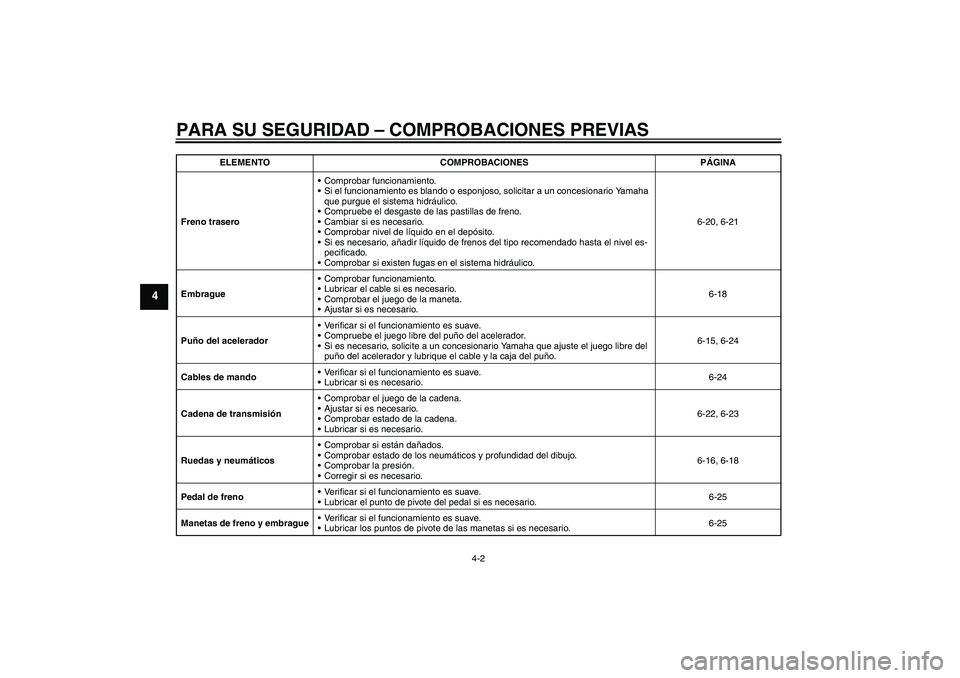

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-20, 6-21
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-18
Puño del aceleradorVerificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño.6-15, 6-24
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-24
Cadena de transmisiónComprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-22, 6-23
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-16, 6-18
Pedal de frenoVerificar si el funcionamiento es suave.
Lubricar el punto de pivote del pedal si es necesario.6-25
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-25 ELEMENTO COMPROBACIONES PÁGINA
U22BS2S0.book Page 2 Monday, August 9, 2010 9:38 AM
Page 33 of 88

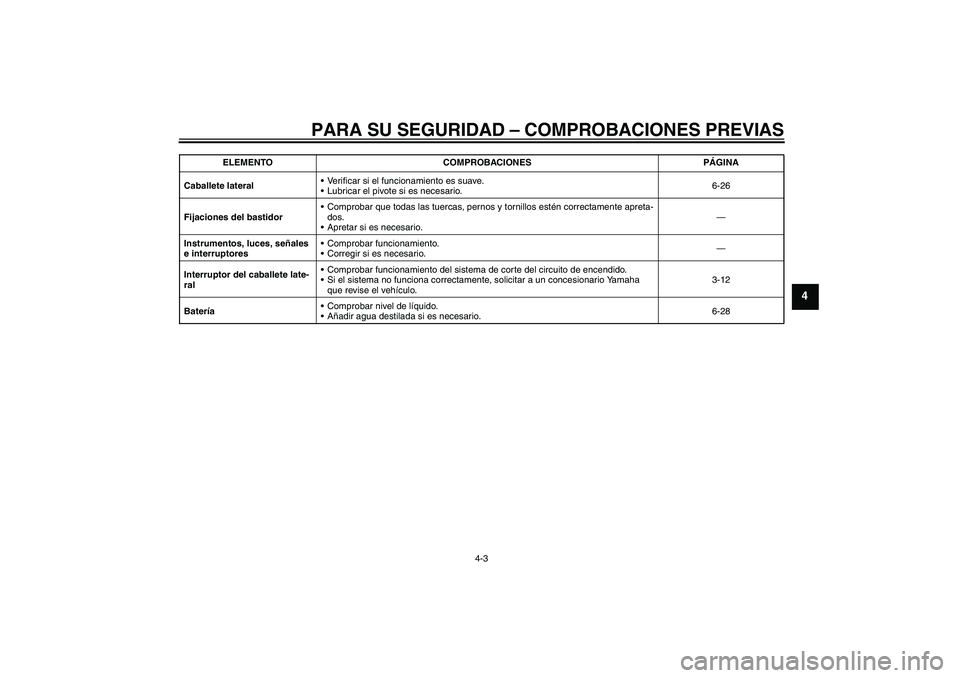

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Caballete lateralVerificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-26
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-12
BateríaComprobar nivel de líquido.
Añadir agua destilada si es necesario.6-28 ELEMENTO COMPROBACIONES PÁGINA
U22BS2S0.book Page 3 Monday, August 9, 2010 9:38 AM
Page 34 of 88

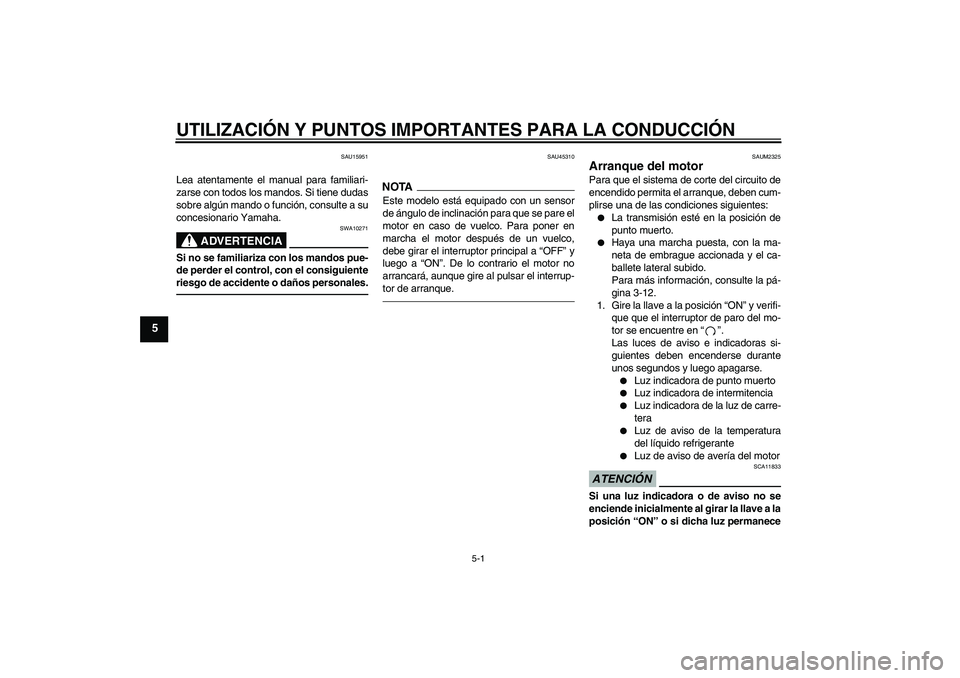

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU45310
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare el
motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “OFF” y
luego a “ON”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAUM2325
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-12.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en“”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz indicadora de punto muerto
Luz indicadora de intermitencia
Luz indicadora de la luz de carre-
tera
Luz de aviso de la temperatura
del líquido refrigerante
Luz de aviso de avería del motor
ATENCIÓN
SCA11833
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
U22BS2S0.book Page 1 Monday, August 9, 2010 9:38 AM
Page 35 of 88

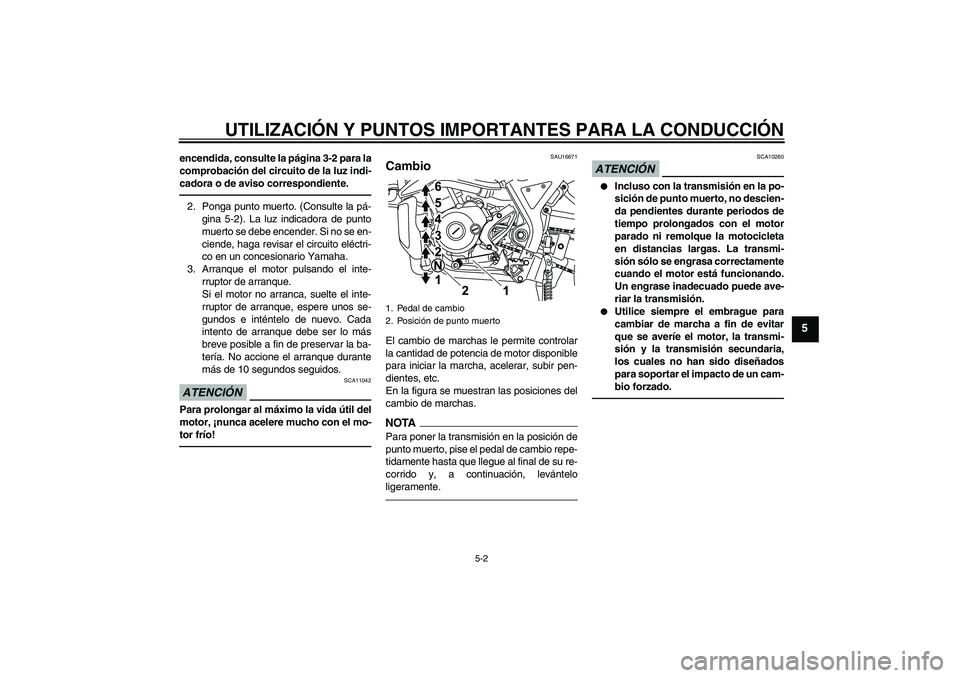

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
encendida, consulte la página 3-2 para la
comprobación del circuito de la luz indi-
cadora o de aviso correspondiente.2. Ponga punto muerto. (Consulte la pá-
gina 5-2). La luz indicadora de punto
muerto se debe encender. Si no se en-
ciende, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.ATENCIÓN
SCA11042
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16671
Cambio El cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levántelo
ligeramente.
ATENCIÓN
SCA10260
Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-
bio forzado.
1. Pedal de cambio
2. Posición de punto muerto
U22BS2S0.book Page 2 Monday, August 9, 2010 9:38 AM
Page 36 of 88

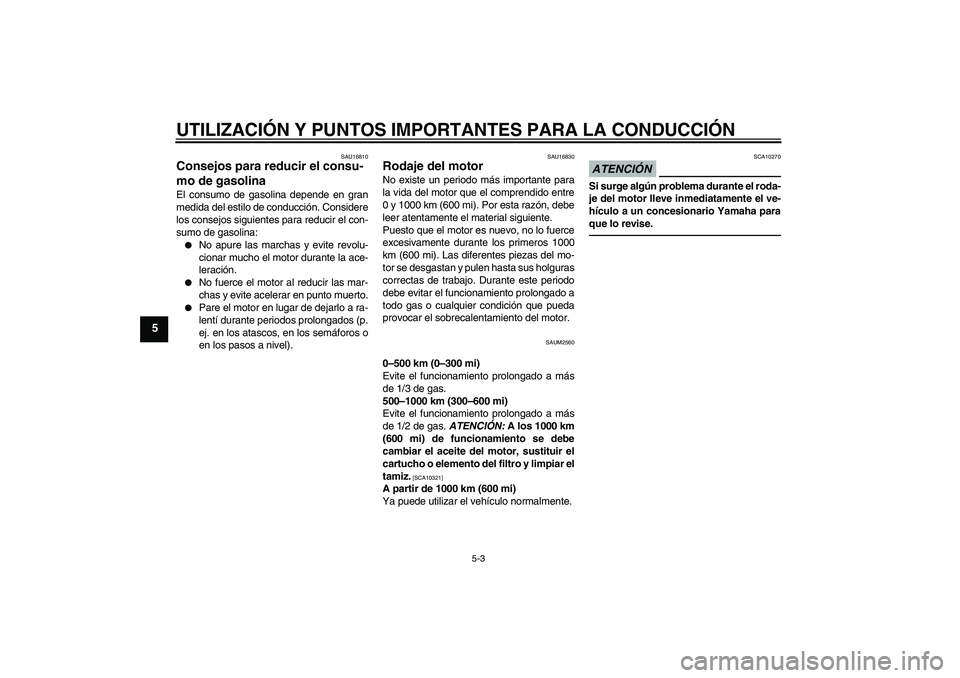

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
5
SAU16810
Consejos para reducir el consu-
mo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16830
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1000
km (600 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAUM2560
0–500 km (0–300 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas.
500–1000 km (300–600 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor, sustituir el
cartucho o elemento del filtro y limpiar el
tamiz.
[SCA10321]
A partir de 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10270
Si surge algún problema durante el roda-
je del motor lleve inmediatamente el ve-
hículo a un concesionario Yamaha para
que lo revise.
U22BS2S0.book Page 3 Monday, August 9, 2010 9:38 AM
Page 37 of 88

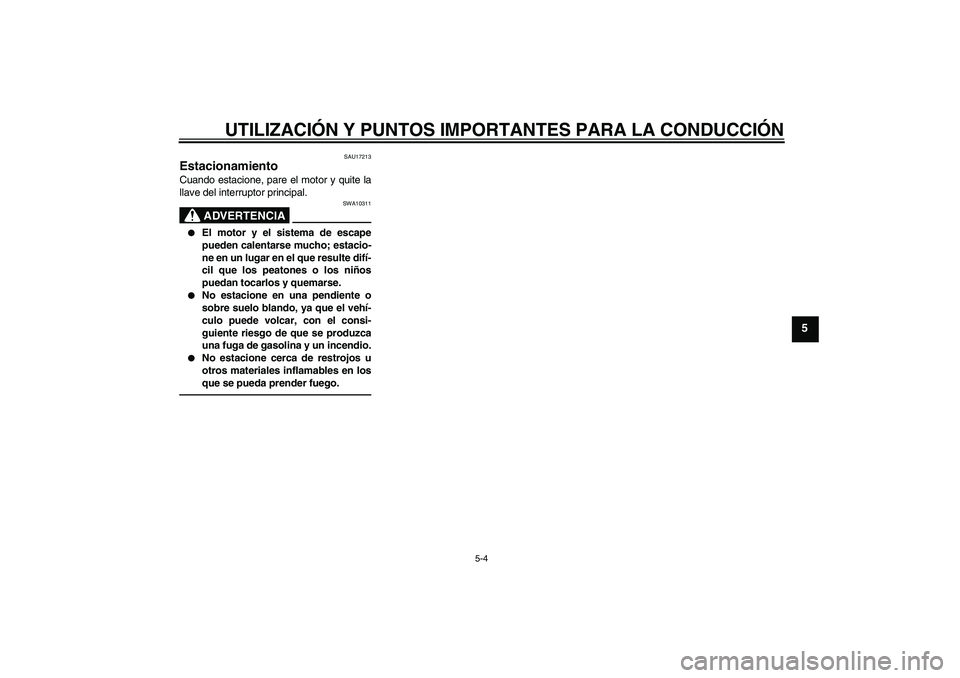

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
U22BS2S0.book Page 4 Monday, August 9, 2010 9:38 AM
Page 38 of 88

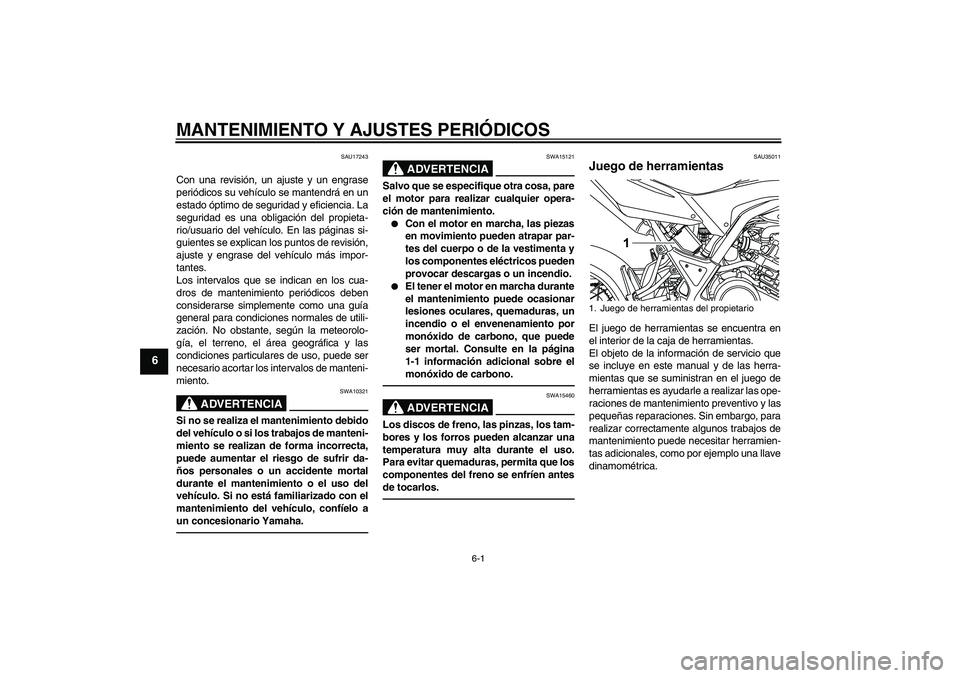

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17243
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre el
monóxido de carbono.ADVERTENCIA
SWA15460
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
SAU35011
Juego de herramientas El juego de herramientas se encuentra en
el interior de la caja de herramientas.
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.1. Juego de herramientas del propietario
U22BS2S0.book Page 1 Monday, August 9, 2010 9:38 AM
Page 39 of 88
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6

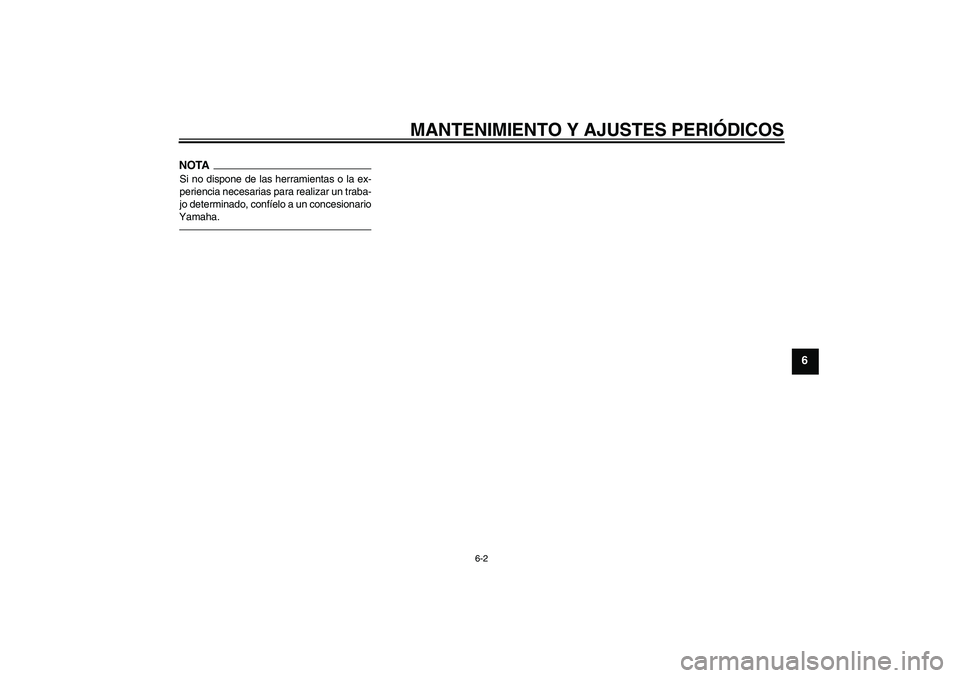

NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
U22BS2S0.book Page 2 Monday, August 9, 2010 9:38 AM
Page 40 of 88
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46871

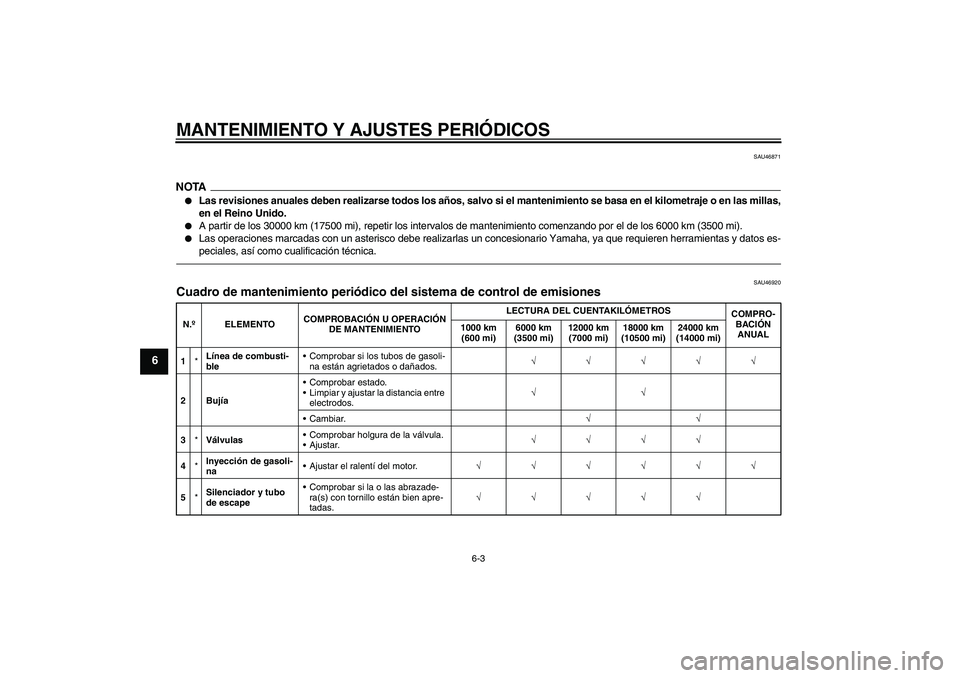

NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.
A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46920
Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2BujíaComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.√√√√
4*Inyección de gasoli-
naAjustar el ralentí del motor.√√√√√√
5*Silenciador y tubo
de escapeComprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U22BS2S0.book Page 3 Monday, August 9, 2010 9:38 AM
