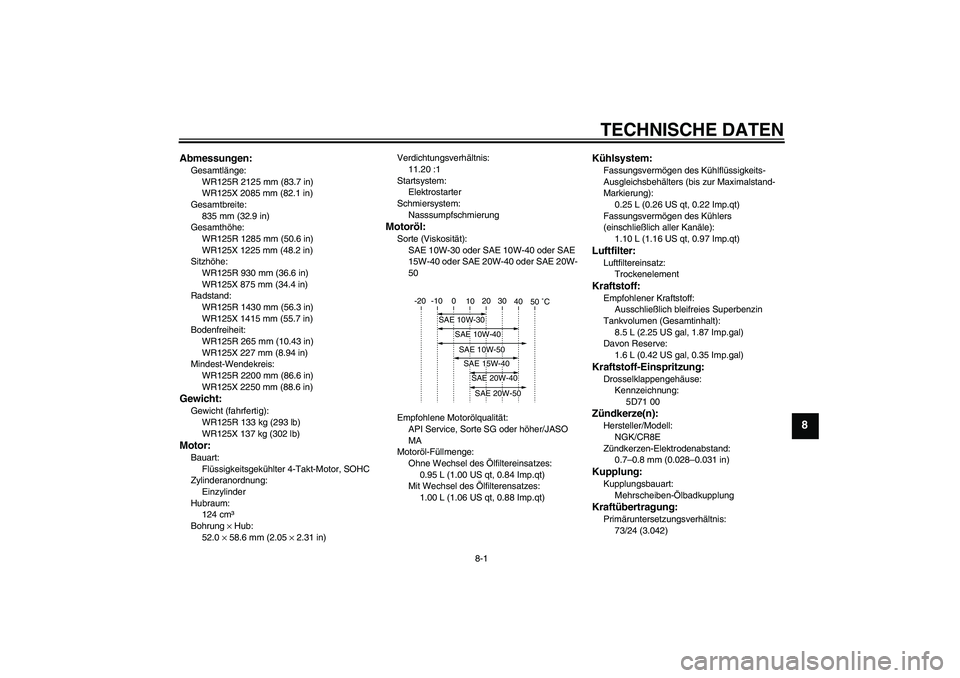

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
WR125R 2125 mm (83.7 in)
WR125X 2085 mm (82.1 in)
Gesamtbreite:
835 mm (32.9 in)
Gesamthöhe:
WR125R 1285 mm (50.6 in)
WR125X 1225 mm (48.2 in)
Sitzhöhe:
WR125R 930 mm (36.6 in)
WR125X 875 mm (34.4 in)
Radstand:
WR125R 1430 mm (56.3 in)
WR125X 1415 mm (55.7 in)
Bodenfreiheit:
WR125R 265 mm (10.43 in)
WR125X 227 mm (8.94 in)
Mindest-Wendekreis:
WR125R 2200 mm (86.6 in)
WR125X 2250 mm (88.6 in)Gewicht:Gewicht (fahrfertig):
WR125R 133 kg (293 lb)
WR125X 137 kg (302 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder
Hubraum:
124 cm³
Bohrung × Hub:
52.0 × 58.6 mm (2.05 × 2.31 in)Verdichtungsverhältnis:
11.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.10 L (1.16 US qt, 0.97 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
8.5 L (2.25 US gal, 1.87 Imp.gal)
Davon Reserve:
1.6 L (0.42 US gal, 0.35 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
5D71 00Zündkerze(n):Hersteller/Modell:
NGK/CR8E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
73/24 (3.042)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U22BG2G0.book Page 1 Monday, August 9, 2010 11:19 AM

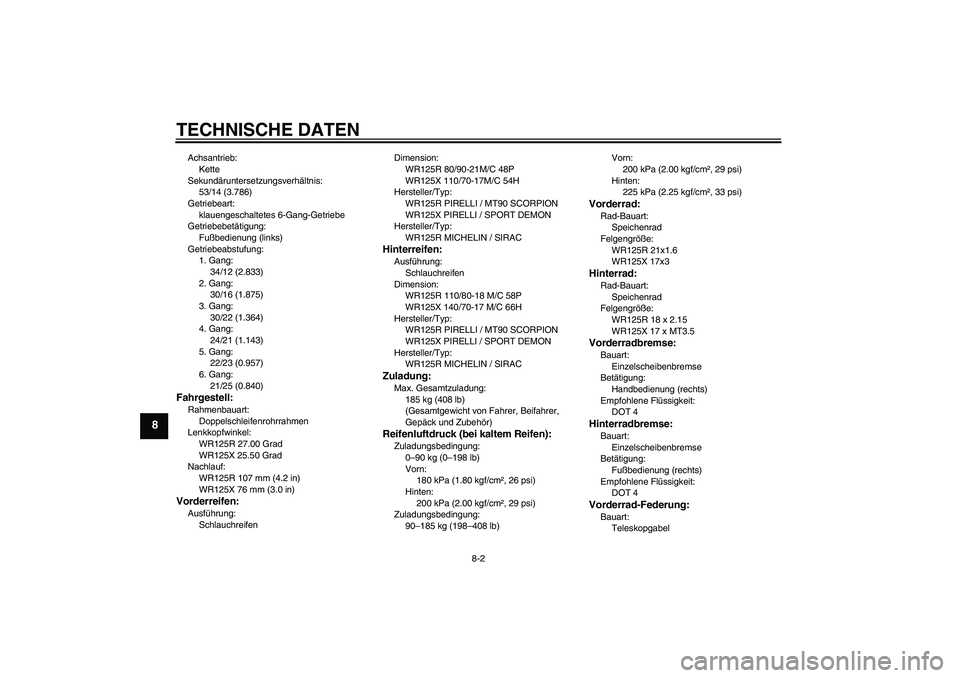

TECHNISCHE DATEN
8-2
8
Achsantrieb:
Kette
Sekundäruntersetzungsverhältnis:
53/14 (3.786)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
34/12 (2.833)
2. Gang:
30/16 (1.875)
3. Gang:
30/22 (1.364)
4. Gang:
24/21 (1.143)
5. Gang:
22/23 (0.957)
6. Gang:
21/25 (0.840)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
WR125R 27.00 Grad
WR125X 25.50 Grad
Nachlauf:
WR125R 107 mm (4.2 in)
WR125X 76 mm (3.0 in)Vorderreifen:Ausführung:
SchlauchreifenDimension:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Hersteller/Typ:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Hersteller/Typ:
WR125R MICHELIN / SIRAC
Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Hersteller/Typ:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Hersteller/Typ:
WR125R MICHELIN / SIRACZuladung:Max. Gesamtzuladung:
185 kg (408 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
180 kPa (1.80 kgf/cm², 26 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)Vorn:
200 kPa (2.00 kgf/cm², 29 psi)
Hinten:
225 kPa (2.25 kgf/cm², 33 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
WR125R 21x1.6
WR125X 17x3Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
WR125R 18 x 2.15
WR125X 17 x MT3.5Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
U22BG2G0.book Page 2 Monday, August 9, 2010 11:19 AM

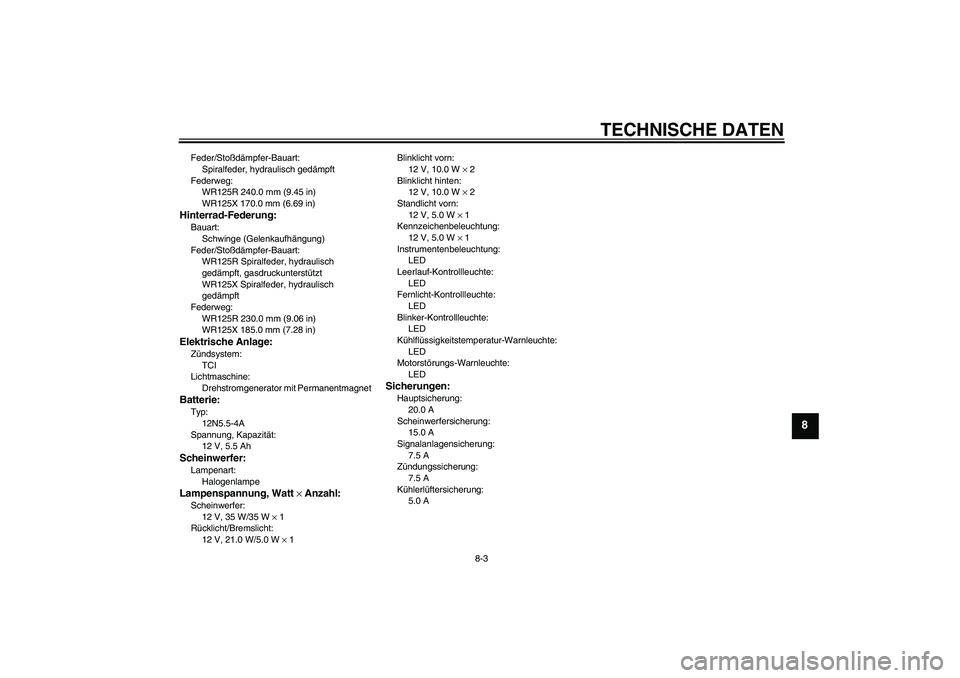

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
WR125R 240.0 mm (9.45 in)
WR125X 170.0 mm (6.69 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
WR125R Spiralfeder, hydraulisch
gedämpft, gasdruckunterstützt
WR125X Spiralfeder, hydraulisch
gedämpft
Federweg:
WR125R 230.0 mm (9.06 in)
WR125X 185.0 mm (7.28 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
12N5.5-4A
Spannung, Kapazität:
12 V, 5.5 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 35 W/35 W × 1
Rücklicht/Bremslicht:
12 V, 21.0 W/5.0 W × 1Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Sicherungen:Hauptsicherung:
20.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
5.0 A
U22BG2G0.book Page 3 Monday, August 9, 2010 11:19 AM

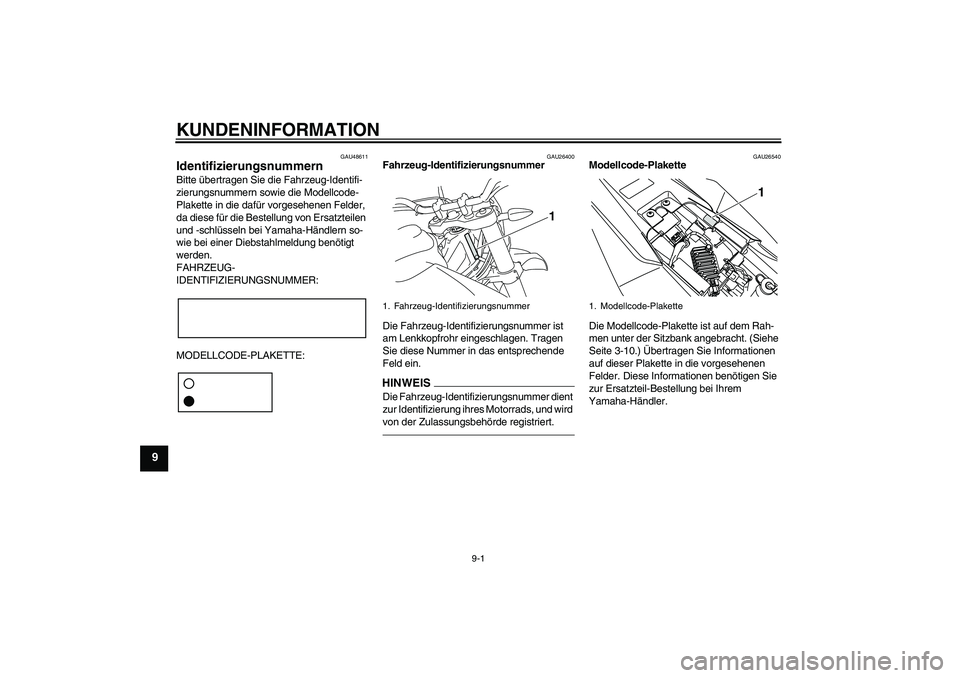

KUNDENINFORMATION
9-1
9
GAU48611
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-10.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
U22BG2G0.book Page 1 Monday, August 9, 2010 11:19 AM

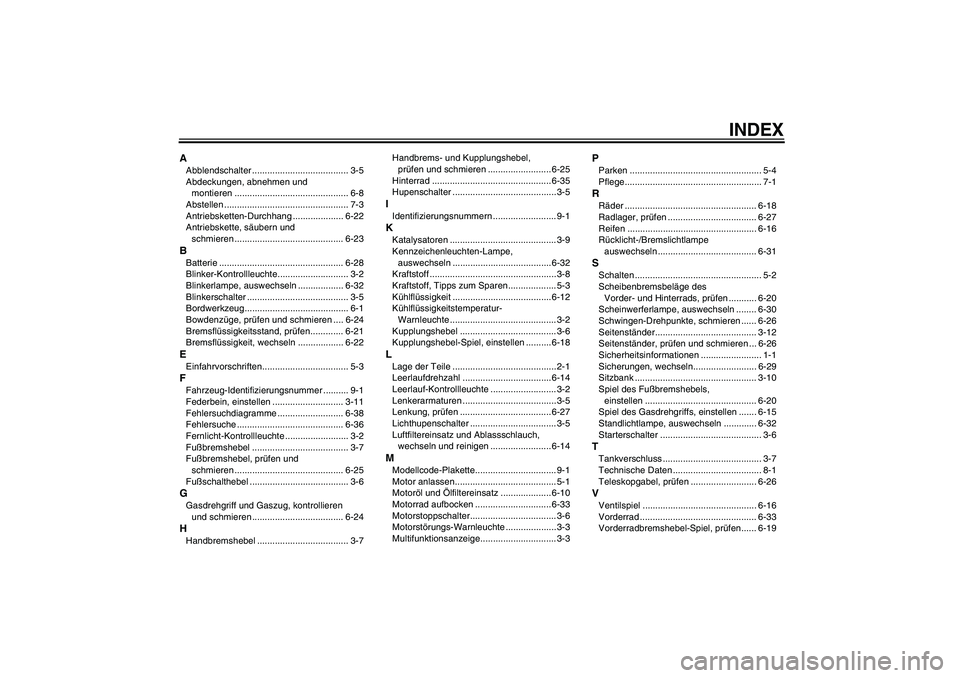

INDEX
AAbblendschalter ...................................... 3-5
Abdeckungen, abnehmen und
montieren ............................................. 6-8
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-22
Antriebskette, säubern und
schmieren ........................................... 6-23BBatterie ................................................. 6-28
Blinker-Kontrollleuchte............................ 3-2
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ........................................ 3-5
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-24
Bremsflüssigkeitsstand, prüfen............. 6-21
Bremsflüssigkeit, wechseln .................. 6-22EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-11
Fehlersuchdiagramme .......................... 6-38
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ...................................... 3-7
Fußbremshebel, prüfen und
schmieren ........................................... 6-25
Fußschalthebel ....................................... 3-6GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-24HHandbremshebel .................................... 3-7Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-25
Hinterrad ............................................... 6-35
Hupenschalter ......................................... 3-5
IIdentifizierungsnummern ......................... 9-1KKatalysatoren .......................................... 3-9
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-32
Kraftstoff ..................................................3-8
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-2
Kupplungshebel ...................................... 3-6
Kupplungshebel-Spiel, einstellen .......... 6-18LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-14
Leerlauf-Kontrollleuchte .......................... 3-2
Lenkerarmaturen .....................................3-5
Lenkung, prüfen .................................... 6-27
Lichthupenschalter .................................. 3-5
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-14MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-10
Motorrad aufbocken .............................. 6-33
Motorstoppschalter.................................. 3-6
Motorstörungs-Warnleuchte .................... 3-3
Multifunktionsanzeige.............................. 3-3
PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-27
Reifen ................................................... 6-16
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-31SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-20
Scheinwerferlampe, auswechseln ........ 6-30
Schwingen-Drehpunkte, schmieren ...... 6-26
Seitenständer........................................ 3-12
Seitenständer, prüfen und schmieren ... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-29
Sitzbank ................................................ 3-10
Spiel des Fußbremshebels,
einstellen ............................................ 6-20
Spiel des Gasdrehgriffs, einstellen ....... 6-15
Standlichtlampe, auswechseln ............. 6-32
Starterschalter ........................................ 3-6TTankverschluss ....................................... 3-7
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-26VVentilspiel ............................................. 6-16
Vorderrad .............................................. 6-33
Vorderradbremshebel-Spiel, prüfen...... 6-19
U22BG2G0.book Page 1 Monday, August 9, 2010 11:19 AM

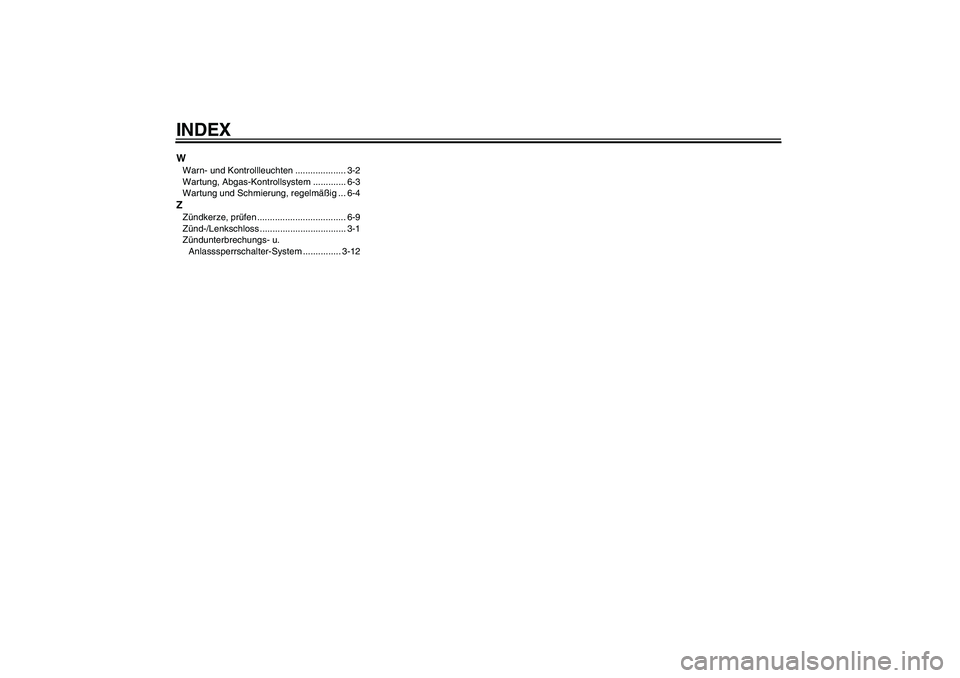

INDEXWWarn- und Kontrollleuchten .................... 3-2
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen ................................... 6-9
Zünd-/Lenkschloss .................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-12
