YAMAHA WR 250F 2002 Betriebsanleitungen (in German)

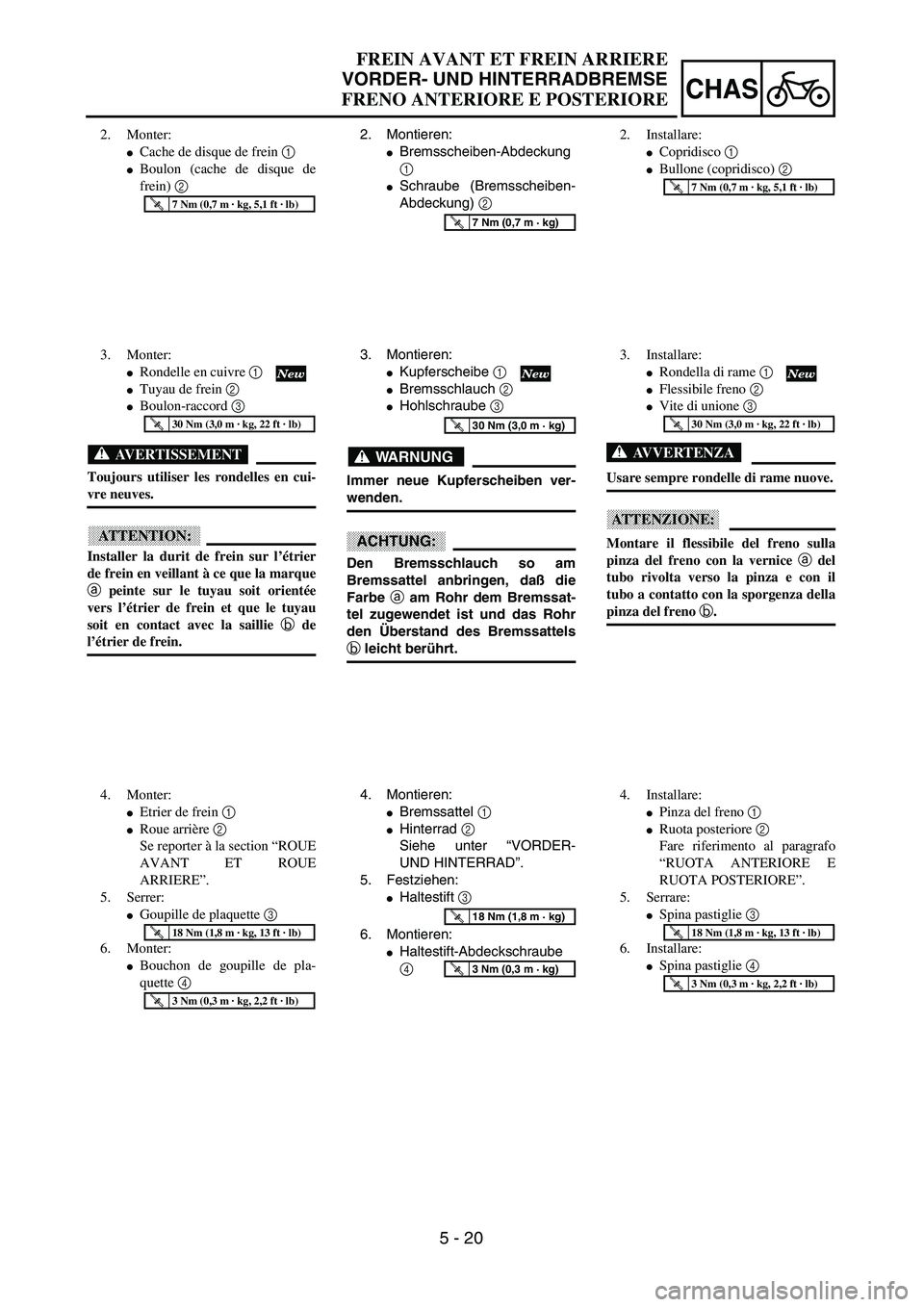

5 - 20
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Montieren:
Bremsscheiben-Abdeckung
1
Schraube (Bremsscheiben-
Abdeckung) 2
T R..7 Nm (0,7 m · kg)
3. Montieren:
Kupferscheibe 1
Bremsschlauch 2
Hohlschraube 3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so am
Bremssattel anbringen, daß die
Farbe a am Rohr dem Bremssat-
tel zugewendet ist und das Rohr
den Überstand des Bremssattels
b leicht berührt.
T R..30 Nm (3,0 m · kg)
4. Montieren:
Bremssattel 1
Hinterrad 2
Siehe unter “VORDER-
UND HINTERRAD”.
5. Festziehen:
Haltestift 3
6. Montieren:
Haltestift-Abdeckschraube
4
T R..18 Nm (1,8 m · kg)
T R..3 Nm (0,3 m · kg)
2. Monter:
Cache de disque de frein 1
Boulon (cache de disque de
frein) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Monter:
Rondelle en cuivre 1
Tuyau de frein 2
Boulon-raccord 3
AVERTISSEMENT
Toujours utiliser les rondelles en cui-
vre neuves.
ATTENTION:
Installer la durit de frein sur l’étrier
de frein en veillant à ce que la marque
a peinte sur le tuyau soit orientée
vers l’étrier de frein et que le tuyau
soit en contact avec la saillie b de
l’étrier de frein.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
4. Monter:
Etrier de frein 1
Roue arrière 2
Se reporter à la section “ROUE
AVANT ET ROUE
ARRIERE”.
5. Serrer:
Goupille de plaquette 3
6. Monter:
Bouchon de goupille de pla-
quette 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Copridisco 1
Bullone (copridisco) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Installare:
Rondella di rame 1
Flessibile freno 2
Vite di unione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Montare il flessibile del freno sulla
pinza del freno con la vernice a del
tubo rivolta verso la pinza e con il
tubo a contatto con la sporgenza della
pinza del freno b.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
4. Installare:
Pinza del freno 1
Ruota posteriore 2
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE”.
5. Serrare:
Spina pastiglie 3
6. Installare:
Spina pastiglie 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)

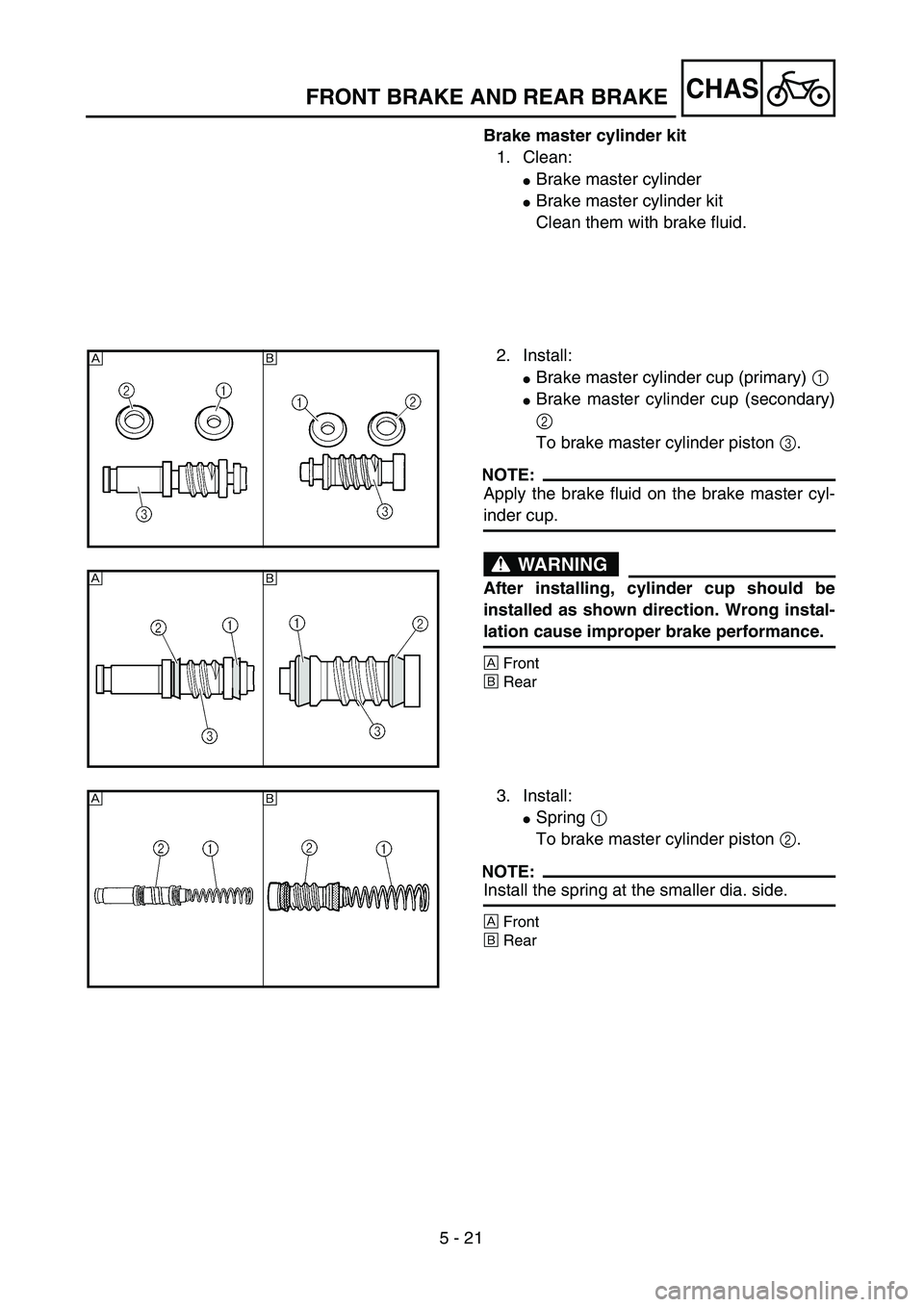

5 - 21
CHASFRONT BRAKE AND REAR BRAKE
Brake master cylinder kit
1. Clean:
Brake master cylinder
Brake master cylinder kit
Clean them with brake fluid.
2. Install:
Brake master cylinder cup (primary) 1
Brake master cylinder cup (secondary)
2
To brake master cylinder piston 3.
NOTE:
Apply the brake fluid on the brake master cyl-
inder cup.
WARNING
After installing, cylinder cup should be
installed as shown direction. Wrong instal-
lation cause improper brake performance.
ÅFront
ıRear
Åı
Åı
3. Install:
Spring 1
To brake master cylinder piston 2.
NOTE:
Install the spring at the smaller dia. side.
ÅFront
ıRear
Åı

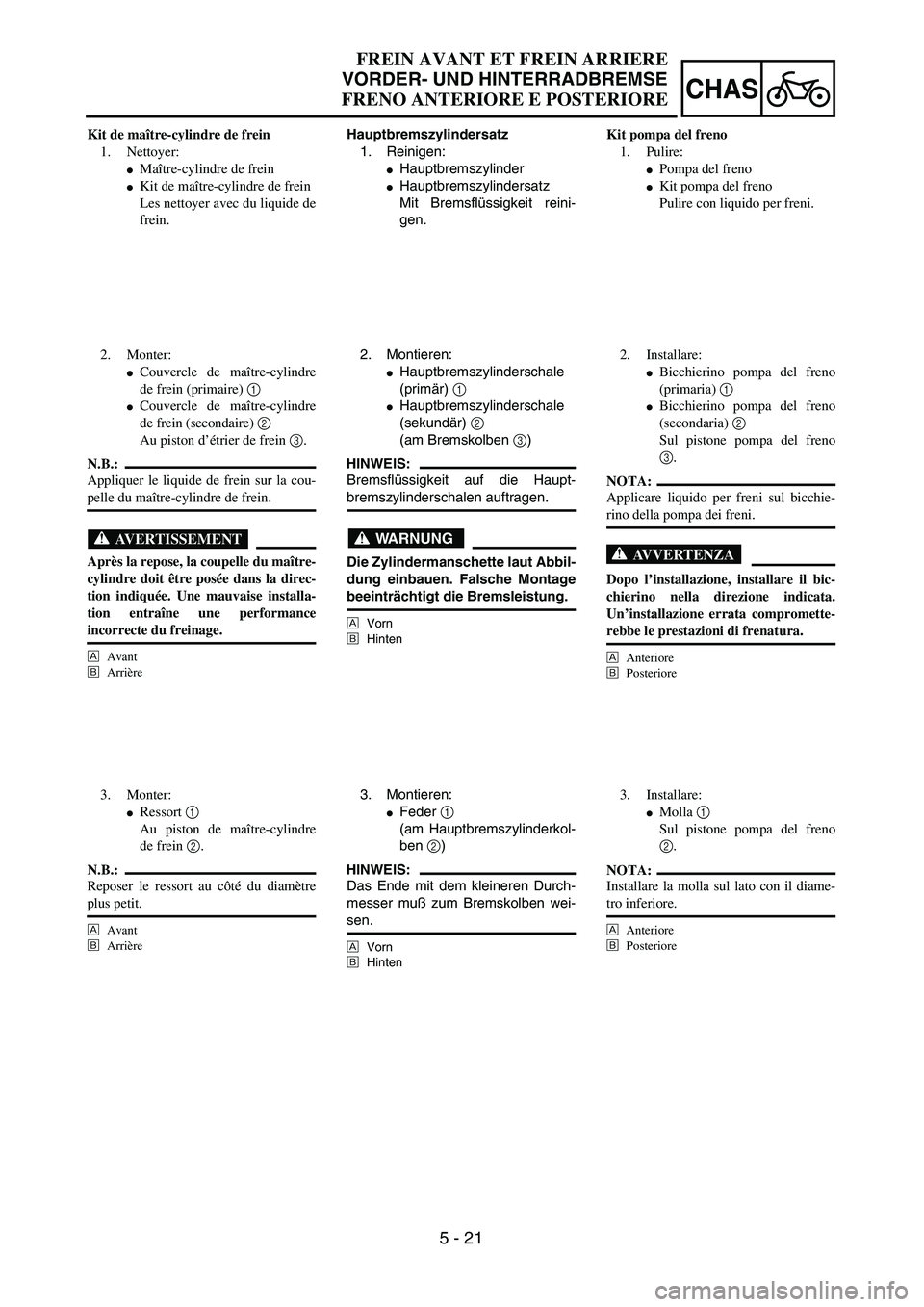

5 - 21
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
Hauptbremszylindersatz
1. Reinigen:
Hauptbremszylinder
Hauptbremszylindersatz
Mit Bremsflüssigkeit reini-
gen.
2. Montieren:
Hauptbremszylinderschale
(primär) 1
Hauptbremszylinderschale
(sekundär) 2
(am Bremskolben 3)
HINWEIS:
Bremsflüssigkeit auf die Haupt-
bremszylinderschalen auftragen.
WARNUNG
Die Zylindermanschette laut Abbil-
dung einbauen. Falsche Montage
beeinträchtigt die Bremsleistung.
ÅVorn
ıHinten
3. Montieren:
Feder 1
(am Hauptbremszylinderkol-
ben 2)
HINWEIS:
Das Ende mit dem kleineren Durch-
messer muß zum Bremskolben wei-
sen.
ÅVorn
ıHinten
Kit de maître-cylindre de frein
1. Nettoyer:
Maître-cylindre de frein
Kit de maître-cylindre de frein
Les nettoyer avec du liquide de
frein.
2. Monter:
Couvercle de maître-cylindre
de frein (primaire) 1
Couvercle de maître-cylindre
de frein (secondaire) 2
Au piston d’étrier de frein 3.
N.B.:
Appliquer le liquide de frein sur la cou-
pelle du maître-cylindre de frein.
AVERTISSEMENT
Après la repose, la coupelle du maître-
cylindre doit être posée dans la direc-
tion indiquée. Une mauvaise installa-
tion entraîne une performance
incorrecte du freinage.
ÅAvant
ıArrière
3. Monter:
Ressort 1
Au piston de maître-cylindre
de frein 2.
N.B.:
Reposer le ressort au côté du diamètre
plus petit.
ÅAvant
ıArrière
Kit pompa del freno
1. Pulire:
Pompa del freno
Kit pompa del freno
Pulire con liquido per freni.
2. Installare:
Bicchierino pompa del freno
(primaria) 1
Bicchierino pompa del freno
(secondaria) 2
Sul pistone pompa del freno
3.
NOTA:
Applicare liquido per freni sul bicchie-
rino della pompa dei freni.
AVVERTENZA
Dopo l’installazione, installare il bic-
chierino nella direzione indicata.
Un’installazione errata compromette-
rebbe le prestazioni di frenatura.
ÅAnteriore
ıPosteriore
3. Installare:
Molla 1
Sul pistone pompa del freno
2.
NOTA:
Installare la molla sul lato con il diame-
tro inferiore.
ÅAnteriore
ıPosteriore

5 - 22
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
[Front]
Brake master cylinder kit 1
Washer 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
[Rear]
Brake master cylinder kit 1
Push rod 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
NOTE:
Apply the brake fluid on the brake master
cylinder kit.
Apply the lithium soap base grease on the tip
of the push rod.
When installing the circlip, use a long nose
circlip pliers.
ÅFront
ıRear
Å
ı
Front brake master cylinder
1. Install:
Brake master cylinder 1
Brake master cylinder bracket 2
Bolt (brake master cylinder bracket) 3
NOTE:
Install the bracket so that the arrow mark a
face upward.
First tighten the bolts on the upper side of the
brake master cylinder bracket, and then
tighten the bolts on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)

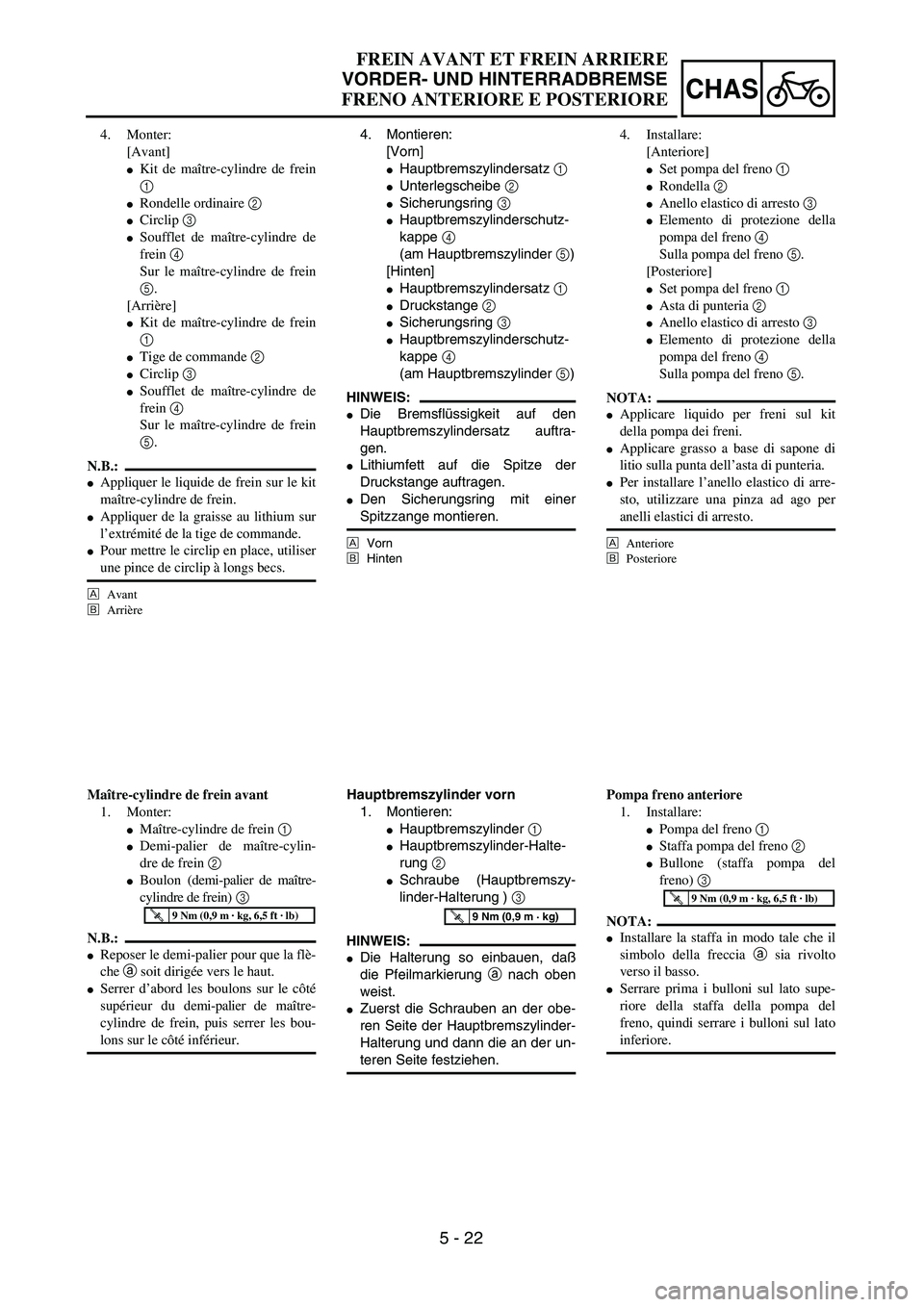

5 - 22
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
4. Montieren:
[Vorn]
Hauptbremszylindersatz 1
Unterlegscheibe 2
Sicherungsring 3
Hauptbremszylinderschutz-
kappe 4
(am Hauptbremszylinder 5)
[Hinten]
Hauptbremszylindersatz 1
Druckstange 2
Sicherungsring 3
Hauptbremszylinderschutz-
kappe 4
(am Hauptbremszylinder 5)
HINWEIS:
Die Bremsflüssigkeit auf den
Hauptbremszylindersatz auftra-
gen.
Lithiumfett auf die Spitze der
Druckstange auftragen.
Den Sicherungsring mit einer
Spitzzange montieren.
ÅVorn
ıHinten
Hauptbremszylinder vorn
1. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halte-
rung 2
Schraube (Hauptbremszy-
linder-Halterung ) 3
HINWEIS:
Die Halterung so einbauen, daß
die Pfeilmarkierung a nach oben
weist.
Zuerst die Schrauben an der obe-
ren Seite der Hauptbremszylinder-
Halterung und dann die an der un-
teren Seite festziehen.
T R..9 Nm (0,9 m · kg)
4. Monter:
[Avant]
Kit de maître-cylindre de frein
1
Rondelle ordinaire 2
Circlip 3
Soufflet de maître-cylindre de
frein 4
Sur le maître-cylindre de frein
5.
[Arrière]
Kit de maître-cylindre de frein
1
Tige de commande 2
Circlip 3
Soufflet de maître-cylindre de
frein 4
Sur le maître-cylindre de frein
5.
N.B.:
Appliquer le liquide de frein sur le kit
maître-cylindre de frein.
Appliquer de la graisse au lithium sur
l’extrémité de la tige de commande.
Pour mettre le circlip en place, utiliser
une pince de circlip à longs becs.
ÅAvant
ıArrière
Maître-cylindre de frein avant
1. Monter:
Maître-cylindre de frein 1
Demi-palier de maître-cylin-
dre de frein 2
Boulon (demi-palier de maître-
cylindre de frein) 3
N.B.:
Reposer le demi-palier pour que la flè-
che a soit dirigée vers le haut.
Serrer d’abord les boulons sur le côté
supérieur du demi-palier de maître-
cylindre de frein, puis serrer les bou-
lons sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
4. Installare:
[Anteriore]
Set pompa del freno 1
Rondella 2
Anello elastico di arresto 3
Elemento di protezione della
pompa del freno 4
Sulla pompa del freno 5.
[Posteriore]
Set pompa del freno 1
Asta di punteria 2
Anello elastico di arresto 3
Elemento di protezione della
pompa del freno 4
Sulla pompa del freno 5.
NOTA:
Applicare liquido per freni sul kit
della pompa dei freni.
Applicare grasso a base di sapone di
litio sulla punta dell’asta di punteria.
Per installare l’anello elastico di arre-
sto, utilizzare una pinza ad ago per
anelli elastici di arresto.
ÅAnteriore
ıPosteriore
Pompa freno anteriore
1. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del
freno) 3
NOTA:
Installare la staffa in modo tale che il
simbolo della freccia a sia rivolto
verso il basso.
Serrare prima i bulloni sul lato supe-
riore della staffa della pompa del
freno, quindi serrare i bulloni sul lato
inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)

5 - 23
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake lever 1
Bolt (brake lever) 2
Nut (brake lever) 3
NOTE:
Apply the lithium soap base grease on the
brake lever sliding surface, bolt and contacting
surface of the brake master cylinder piston.
Rear brake master cylinder
1. Install:
Reservoir hose 1
Reservoir tank 2
Bolt (reservoir tank) 3
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
Brake master cylinder 1
Bolt (brake master cylinder) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Spring 1
Brake pedal 2
O-ring 3
Bolt (brake pedal) 4
Clip 5
NOTE:
Apply the lithium soap base grease on the
bolt, O-ring and brake pedal bracket.
Install the clip with its stopper portion a fac-
ing inward.
T R..26 Nm (2.6 m · kg, 19 ft · lb)

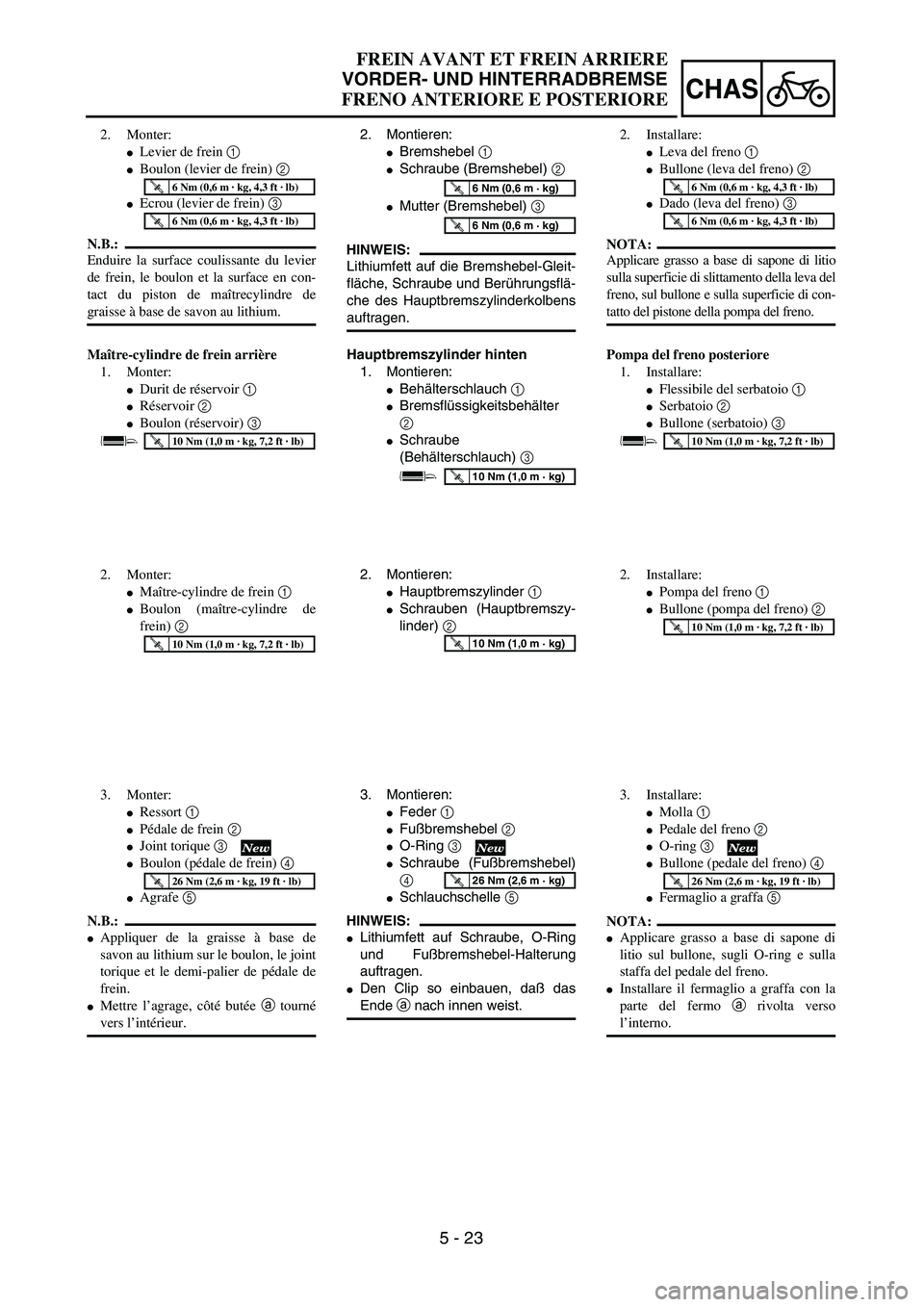

5 - 23
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2. Montieren:
Bremshebel 1
Schraube (Bremshebel) 2
Mutter (Bremshebel) 3
HINWEIS:
Lithiumfett auf die Bremshebel-Gleit-
fläche, Schraube und Berührungsflä-
che des Hauptbremszylinderkolbens
auftragen.
T R..6 Nm (0,6 m · kg)
T R..6 Nm (0,6 m · kg)
Hauptbremszylinder hinten
1. Montieren:
Behälterschlauch 1
Bremsflüssigkeitsbehälter
2
Schraube
(Behälterschlauch) 3
T R..10 Nm (1,0 m · kg)
2. Montieren:
Hauptbremszylinder 1
Schrauben (Hauptbremszy-
linder) 2
T R..10 Nm (1,0 m · kg)
3. Montieren:
Feder 1
Fußbremshebel 2
O-Ring 3
Schraube (Fußbremshebel)
4
Schlauchschelle 5
HINWEIS:
Lithiumfett auf Schraube, O-Ring
und Fußbremshebel-Halterung
auftragen.
Den Clip so einbauen, daß das
Ende a nach innen weist.
T R..26 Nm (2,6 m · kg)
2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire la surface coulissante du levier
de frein, le boulon et la surface en con-
tact du piston de maîtrecylindre de
graisse à base de savon au lithium.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Maître-cylindre de frein arrière
1. Monter:
Durit de réservoir 1
Réservoir 2
Boulon (réservoir) 3
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Maître-cylindre de frein 1
Boulon (maître-cylindre de
frein) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Agrafe 5
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le boulon, le joint
torique et le demi-palier de pédale de
frein.
Mettre l’agrage, côté butée a tourné
vers l’intérieur.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
2. Installare:
Leva del freno 1
Bullone (leva del freno) 2
Dado (leva del freno) 3
NOTA:
Applicare grasso a base di sapone di litio
sulla superficie di slittamento della leva del
freno, sul bullone e sulla superficie di con-
tatto del pistone della pompa del freno.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
Pompa del freno posteriore
1. Installare:
Flessibile del serbatoio 1
Serbatoio 2
Bullone (serbatoio) 3
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Installare:
Pompa del freno 1
Bullone (pompa del freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Molla 1
Pedale del freno 2
O-ring 3
Bullone (pedale del freno) 4
Fermaglio a graffa 5
NOTA:
Applicare grasso a base di sapone di
litio sul bullone, sugli O-ring e sulla
staffa del pedale del freno.
Installare il fermaglio a graffa con la
parte del fermo a rivolta verso
l’interno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)

5 - 24
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Pin 1
Washer 2
Cotter pin 3
NOTE:
After installing, check the brake pedal height.
Refer to “REAR BRAKE ADJUSTMENT” sec-
tion in the CHAPTER 3.
Front brake hose
1. Install:
Brake hose 1
To brake hose holder 2.
NOTE:
Before tightening the bolt (brake hose holder),
pass the brake hose in front of the axle boss
a, then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
Brake hose cover 1
Washer 2
Bolt [brake hose cover (M8)] 3
Bolt [brake hose cover (M6)] 4
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
3. Pass the brake hose through the cable
guides 1, then through the guides a on
the protector 2.

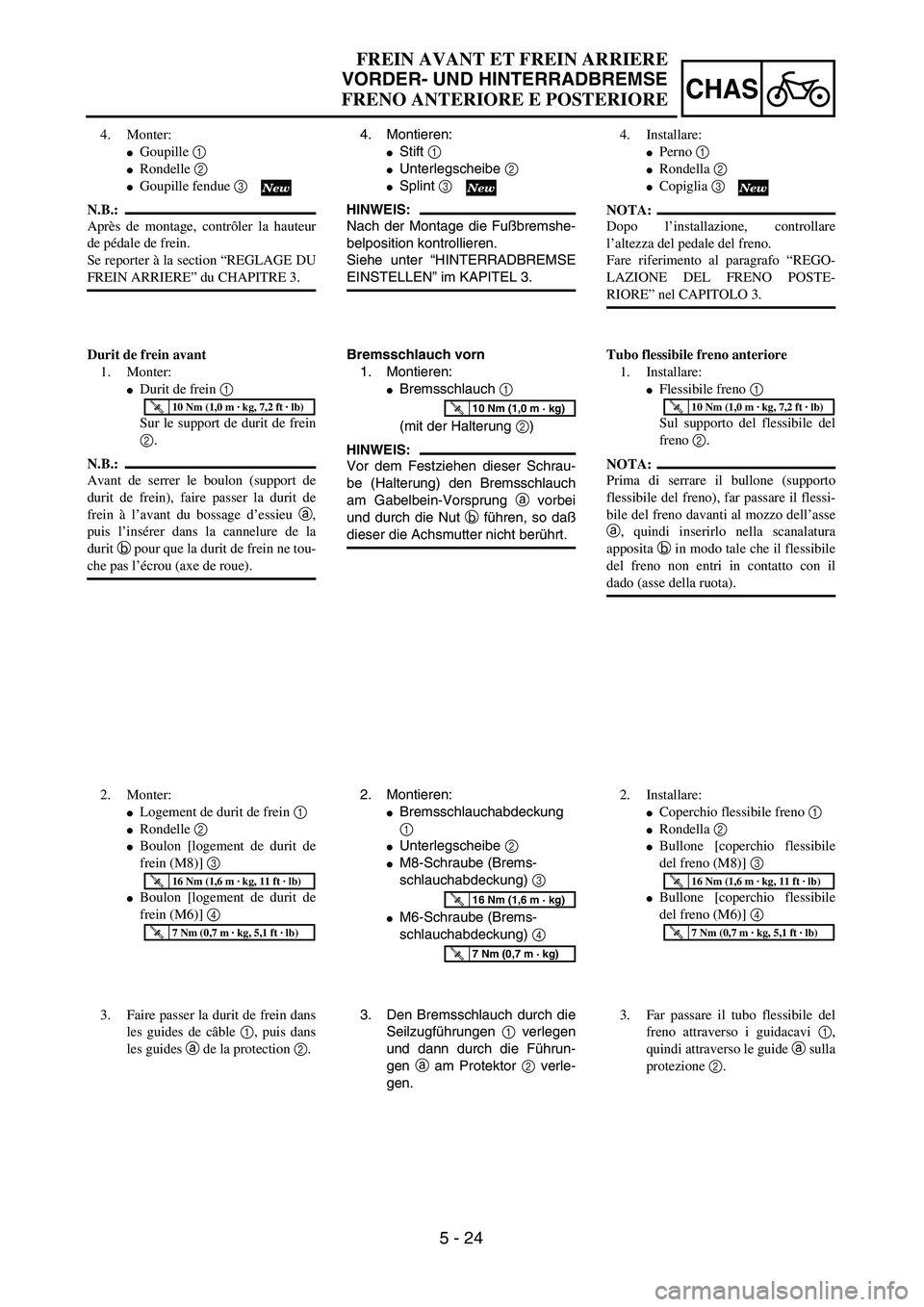

5 - 24
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
4. Montieren:
Stift 1
Unterlegscheibe 2
Splint 3
HINWEIS:
Nach der Montage die Fußbremshe-
belposition kontrollieren.
Siehe unter “HINTERRADBREMSE
EINSTELLEN” im KAPITEL 3.
Bremsschlauch vorn
1. Montieren:
Bremsschlauch 1
(mit der Halterung 2)
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
am Gabelbein-Vorsprung a vorbei
und durch die Nut b führen, so daß
dieser die Achsmutter nicht berührt.
T R..10 Nm (1,0 m · kg)
2. Montieren:
Bremsschlauchabdeckung
1
Unterlegscheibe 2
M8-Schraube (Brems-
schlauchabdeckung) 3
M6-Schraube (Brems-
schlauchabdeckung) 4
T R..16 Nm (1,6 m · kg)
T R..7 Nm (0,7 m · kg)
3. Den Bremsschlauch durch die
Seilzugführungen 1 verlegen
und dann durch die Führun-
gen a am Protektor 2 verle-
gen. 4. Monter:
Goupille 1
Rondelle 2
Goupille fendue 3
N.B.:
Après de montage, contrôler la hauteur
de pédale de frein.
Se reporter à la section “REGLAGE DU
FREIN ARRIERE” du CHAPITRE 3.
Durit de frein avant
1. Monter:
Durit de frein 1
Sur le support de durit de frein
2.
N.B.:
Avant de serrer le boulon (support de
durit de frein), faire passer la durit de
frein à l’avant du bossage d’essieu a,
puis l’insérer dans la cannelure de la
durit b pour que la durit de frein ne tou-
che pas l’écrou (axe de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Logement de durit de frein 1
Rondelle 2
Boulon [logement de durit de
frein (M8)] 3
Boulon [logement de durit de
frein (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Faire passer la durit de frein dans
les guides de câble 1, puis dans
les guides a de la protection 2.4. Installare:
Perno 1
Rondella 2
Copiglia 3
NOTA:
Dopo l’installazione, controllare
l’altezza del pedale del freno.
Fare riferimento al paragrafo “REGO-
LAZIONE DEL FRENO POSTE-
RIORE” nel CAPITOLO 3.
Tubo flessibile freno anteriore
1. Installare:
Flessibile freno 1
Sul supporto del flessibile del
freno 2.
NOTA:
Prima di serrare il bullone (supporto
flessibile del freno), far passare il flessi-
bile del freno davanti al mozzo dell’asse
a, quindi inserirlo nella scanalatura
apposita b in modo tale che il flessibile
del freno non entri in contatto con il
dado (asse della ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Installare:
Coperchio flessibile freno 1
Rondella 2
Bullone [coperchio flessibile
del freno (M8)] 3
Bullone [coperchio flessibile
del freno (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3. Far passare il tubo flessibile del
freno attraverso i guidacavi 1,
quindi attraverso le guide a sulla
protezione 2.

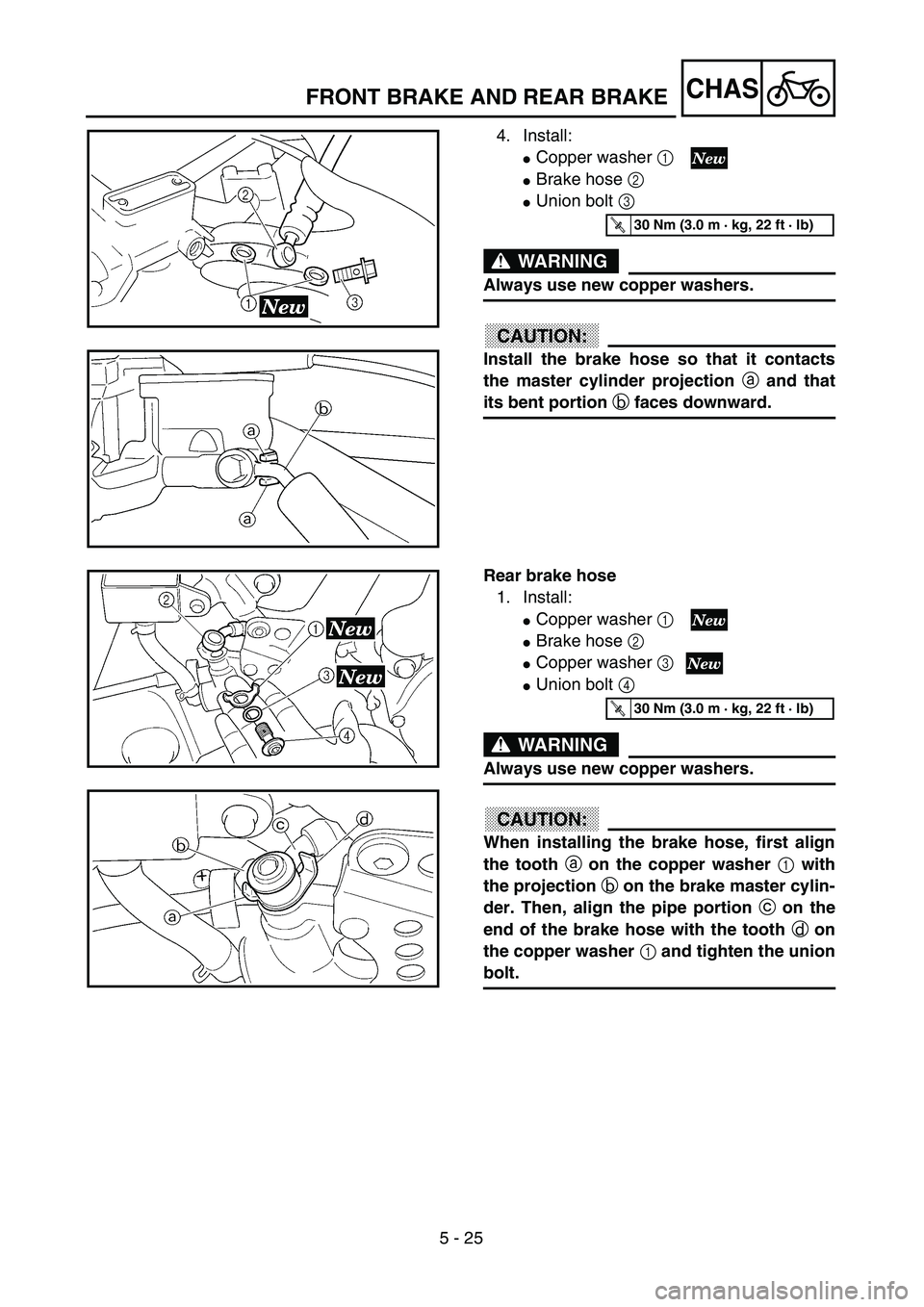

5 - 25
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that it contacts
the master cylinder projection a and that
its bent portion b faces downward.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
Rear brake hose
1. Install:
Copper washer 1
Brake hose 2
Copper washer 3
Union bolt 4
WARNING
Always use new copper washers.
CAUTION:
When installing the brake hose, first align
the tooth a on the copper washer 1 with
the projection b on the brake master cylin-
der. Then, align the pipe portion c on the
end of the brake hose with the tooth d on
the copper washer 1 and tighten the union
bolt.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
