ENG

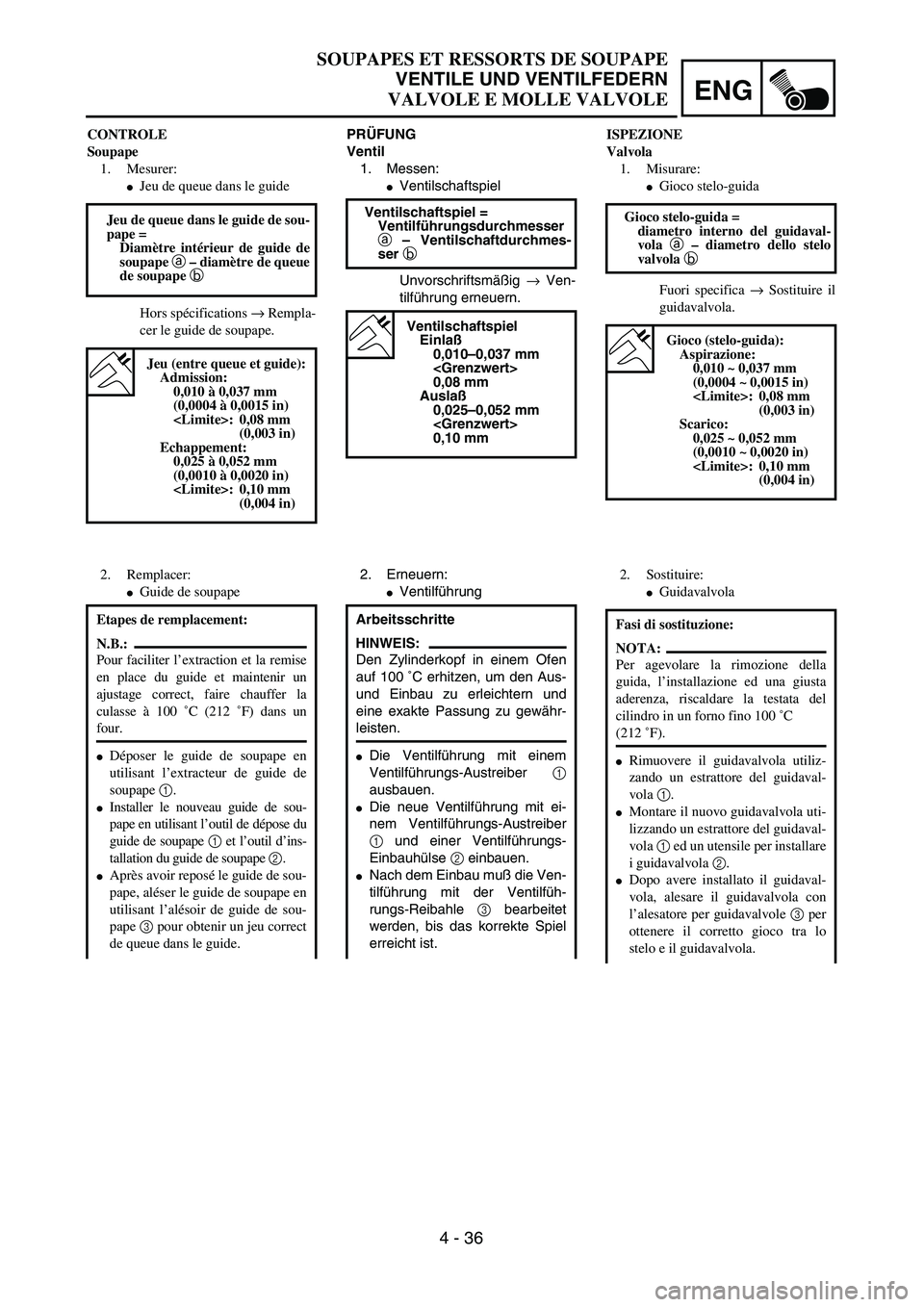

4 - 36
PRÃœFUNG
Ventil
1. Messen:
Ventilschaftspiel
Unvorschriftsmäßig → Ven-
tilführung erneuern. Ventilschaftspiel =
Ventilführungsdurchmesser
a – Ventilschaftdurchmes-
ser b
Ventilschaftspiel
Einlaß
0,010–0,037 mm

0,08 mm
Auslaß
0,025–0,052 mm

0,10 mm
2. Erneuern:
Ventilführung
Arbeitsschritte
HINWEIS:
Den Zylinderkopf in einem Ofen
auf 100 ËšC erhitzen, um den Aus-
und Einbau zu erleichtern und
eine exakte Passung zu gewähr-
leisten.
Die Ventilführung mit einem
Ventilführungs-Austreiber 1
ausbauen.
Die neue Ventilführung mit ei-
nem Ventilführungs-Austreiber
1 und einer Ventilführungs-
Einbauhülse 2 einbauen.
Nach dem Einbau muß die Ven-
tilführung mit der Ventilfüh-
rungs-Reibahle 3 bearbeitet
werden, bis das korrekte Spiel
erreicht ist.
CONTROLE
Soupape
1. Mesurer:
Jeu de queue dans le guide
Hors spécifications → Rempla-
cer le guide de soupape. Jeu de queue dans le guide de sou-
pape =
Diamètre intérieur de guide de
soupape a – diamètre de queue
de soupape b
Jeu (entre queue et guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
: 0,08 mm
(0,003 in)
Echappement:
0,025 à 0,052 mm
(0,0010 à 0,0020 in)
: 0,10 mm
(0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
N.B.:
Pour faciliter l’extraction et la remise
en place du guide et maintenir un
ajustage correct, faire chauffer la
culasse à 100 ˚C (212 ˚F) dans un
four.
Déposer le guide de soupape en
utilisant l’extracteur de guide de
soupape 1.
Installer le nouveau guide de sou-
pape en utilisant l’outil de dépose du
guide de soupape 1 et l’outil d’ins-
tallation du guide de soupape 2.
Après avoir reposé le guide de sou-
pape, aléser le guide de soupape en
utilisant l’alésoir de guide de sou-
pape 3 pour obtenir un jeu correct
de queue dans le guide.
ISPEZIONE
Valvola
1. Misurare:
Gioco stelo-guida
Fuori specifica → Sostituire il
guidavalvola. Gioco stelo-guida =
diametro interno del guidaval-
vola a – diametro dello stelo
valvola b
Gioco (stelo-guida):
Aspirazione:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
: 0,08 mm
(0,003 in)
Scarico:
0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)
: 0,10 mm
(0,004 in)
2. Sostituire:
Guidavalvola
Fasi di sostituzione:
NOTA:
Per agevolare la rimozione della
guida, l’installazione ed una giusta
aderenza, riscaldare la testata del
cilindro in un forno fino 100 ËšC
(212 ËšF).
Rimuovere il guidavalvola utiliz-
zando un estrattore del guidaval-
vola 1.
Montare il nuovo guidavalvola uti-
lizzando un estrattore del guidaval-
vola 1 ed un utensile per installare
i guidavalvola 2.
Dopo avere installato il guidaval-
vola, alesare il guidavalvola con
l’alesatore per guidavalvole 3 per
ottenere il corretto gioco tra lo
stelo e il guidavalvola.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
