5 - 139
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:
1 Rear shock absorber removal
2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Seat, fitting band and side covers Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section in the CHAPTER 4.
Air filter case cover Refer to “AIR FILTER CLEANING” section in the
CHAPTER 3.
Silencer Refer to “EXHAUST PIPE AND SILENCER” section
in the CHAPTER 4.
Drain the coolant. Refer to “COOLANT REPLACEMENT” section in the
CHAPTER 3.
Coolant reservoir breather hose Disconnect at the coolant reservoir side.
Coolant reservoir hose Disconnect at the coolant reservoir side.
Battery Refer to “BATTERY INSPECTION AND
CHARGING” section in the CHAPTER 3.
Disconnect the starter relay coupler.
Starter motor lead Disconnect at the starter relay side.

5 - 143
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
1 Locking tie 2
2 Taillight coupler 1
3 Starting circuit cut-off relay coupler 1
4 Plastic band 2
5 Clamp (air filter joint) 1 Only loosening.
6 Rear frame 1
7 Bolt (rear shock absorber-relay arm) 1 Hold the swingarm.
8 Bolt (rear shock absorber-frame) 1
9 Rear shock absorber 1
10 Locknut 1
Only loosening.
11 Adjuster 1
12 Lower spring guide 1
13 Upper spring guide 1
14 Spring (rear shock absorber) 1
15 Bearing 2 Refer to “REMOVAL POINTS”.
1
2

5 - 155
CHASREAR SHOCK ABSORBER
3. Install:
Rear shock absorber
4. Install:
Bolt (rear shock absorber-
frame)
1
Nut (rear shock absorber-
frame)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
T R..56 Nm (5.6 m · kg, 40 ft · lb)
5. Install:
Bolt (rear shock absorber-
relay arm)
1
Nut (rear shock absorber-relay
arm)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
6. Install:
Rear frame
1
Bolt [rear frame (upper)]
2
Bolt [rear frame (lower)]
3
T R..53 Nm (5.3 m · kg, 38 ft · lb)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)
7. Tighten:
Screw (air filter joint)
1
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
8. Install:
Plastic band
1
Starting circuit cut-off relay
coupler
2
Taillight coupler
3
Locking tie
4 3
2
1
4
3. Monter:
Amortisseur arrière
4. Monter:
Boulon
(amortisseur arrière-cadre) 1
Ecrou
(amortisseur arrière-cadre) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Monter:
Boulon (amortisseur arrière-bras
de relais) 1
Ecrou (amortisseur arrière-bras
de relais) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
6. Monter:
Cadre arrière 1
Boulon [cadre arrière (haut)] 2
Boulon [cadre arrière (bas)] 3
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrer:
Vis (raccord de filtre à air) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
8. Monter:
Ruban en plastique 1
Raccord du relais de coupe-cir-
cuit de démarrage 2
Raccord de feu arrière 3
Collier 4
AMORTISSEUR ARRIERE

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000ELECTRICAL COMPONENTS
1Headlight
2Engine stop switch
3Clutch switch
4Diode
5Starter relay diode
6Throttle position sensor
7Starter relay
8Fuse
9Starting circuit cut-off relay
0TaillightANeutral switch
BStarter motor
CAC magneto
DRectifier/regulator
EIgnition coil
FSpark plug
GStart switch
HLight switch
IMain switch
JCDI unit
KBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... YellowB/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
EC612000WIRING DIAGRAM
1 2345
678
90
A
B CDEFGH
I
J
K
WR
WR
R
BR/BBr
R
BR/BBr
RW
L/RL/BBB
SbL/W
WY
YW
L/YBBB
WY
RYW
R
LY
B
YLB/L
B
B
ON
OFF
10A
BB
OFF
ON
OFF
STARTSTART
R-BrL/W
BLY
YLB-LB
B
BrL/W
BrL/W
L/B-LB
YL
B
L-B
-Sb
B/WBBB
W/RB/W
R/BGyBrL/W
ON
STOP
OB
LYSbB/L
W RBrB/W
L/BGyWR/BO B
L Y SbB/L
B O
L/YSbL/R
R W
Y W
Y W
Y B
B
L
L L
L B
B
B
RRR/B
B Br B
B B B B
L/W
R
R
R R B
R
BrBr
L/W L/W
Br B
L/B
L/B
L/R

Br
R/B
L/B L/W
B/W
W W/RW
RO
L
Y
B/L
O

B
L
Y
B/LSbB/W
B
L/R L/Y L/Y
B
SbSb
BGy
C
HD
BI
5
9
G3 4
A 2J
EF
6 78
1
0K

6 - 21
–+ELECELECTRIC STARTING SYSTEM
ELECTRIC STARTING
SYSTEM
STARTING CIRCUIT CUT-OFF
SYSTEM OPERATION
If the main switch is set to “ON”, the
starter motor can only operate if at
least one of the following conditions
is met:
The transmission is in neutral (the
neutral switch is closed).
The clutch lever is pulled to the
handlebar (the clutch switch is
closed).
The starting circuit cut-off relay pre-
vents the starter motor from operat-
ing when neither of these conditions
has been met. In this instance, the
starting circuit cut-off relay is open so
current cannot reach the starter
motor. When at least one of the
above conditions has been met the
starting circuit cut-off relay is closed
and the engine can be started by
pressing the start switch.
WHEN THE TRANS-
MISSION IS IN NEU-
TRAL
WHEN THE CLUTCH
LEVER IS PULLED
TO THE HANDLEBAR
1Battery
2Main fuse
3Main switch
4Starting circuit cut-off relay
5Start switch
6Diode
7Clutch switch
8Neutral switch
9Starter relay
0Starter motor
12
M
3
4
5
8 76 9
0
SYSTEM DE DEMAR-
RAGE ELECTRIQUE
FONCTIONNEMENT DU
SYSTEME DE COUPURE-CIRCUIT
DE DEMARRAGE
Lorsque le commutateur principal est sur
“ON”, le démarreur ne fonctionne que si
au moins une des deux conditions sui-
vantes est remplie:
La boîte de vitesses est au point mort
(le contacteur de point mort est
fermé).
Le levier d’embrayage est tiré vers le
guidon (le contacteur d’embrayage est
fermé).
Le relais de coupe-circuit de démarrage
empêche le démarreur de fonctionner
lorsque aucune de ces conditions n’est
remplie. Dans ce cas, le relais de coupe-
circuit de démarrage est ouvert, de sorte
que le courant ne peut atteindre le
démarreur. Toutefois, si au moins une
des conditions décrites ci-dessus a été
remplie, le relais de coupe-circuit de
démarrage est fermé et le moteur peut
être mis en marche en appuyant sur le
contacteur du démarreur.
LORSQUE LA BOITE
DE VITESSES EST AU
POINT MORT
LORSQUE LE LEVIER
D’EMBRAYAGE EST
TIRE VERS LE GUI-
DON
1
Batterie
2
Fusible principal
3
Commutateur principal
4
Relais de coupe-circuit de démarrage
5
Contacteur du démarreur
6
Diode
7
Contacteur d’embrayage
8
Contacteur de point mort
9
Relais du démarreur
0
Moteur de démarreur
SYSTEM DE DEMARRAGE ELECTRIQUE

6 - 23
–+ELECELECTRIC STARTING SYSTEM
INSPECTION STEPS
If the starter motor will not operate, use the following inspection steps.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
*3 marked: Refer to “MAIN SWITCH INSPECTION” section.
*4 marked: Refer to “NEUTRAL SWITCH INSPECTION” section.
NOTE:Remove the following parts before inspection.
1) Seat
2) Rear fender
Use 12 V battery in this inspection.
Use the following special tools in this inspection.
*1 Check fuse.Replace fuse and check
wire harness.
*2 Check battery. Recharge or replace.
Check each coupler and wire
connection.Repair or replace.
*3 Check main switch. Replace.
Check starter motor operation. Repair or replace.
Check starting circuit cut-off relay. Replace.
Check starter relay.Replace.
*4 Check neutral switch. Replace.
Check clutch switch.Replace.
Check diode.Replace.
Check start switch.Replace.
Pocket tester:
YU-3112-C/
90890-03112
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good

6 - 29
–+ELECELECTRIC STARTING SYSTEM
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
STARTER MOTOR OPERATION
1. Connect the positive battery ter-
minal
1 and starter motor lead
2 with a jumper lead
3.
Not operate
→ Repair or replace
the starter motor.
WARNING
A wire that is used as a jumper
lead must have at least the same
capacity or more as that of the
battery lead, otherwise the
jumper lead may burn.
This check is likely to produce
sparks, therefore make sure
nothing flammable is in the
vicinity.
STARTING CIRCUIT CUT-OFF
RELAY INSPECTION
1. Remove:
Starting circuit cut-off relay
2. Inspect:
Starting circuit cut-off relay
conduct
Use 12 V battery.
Battery (+) lead →

Blue/Black lead 1
Battery (–) lead →
Brown lead 2

Tester (+) lead →

Blue/White lead 3
Tester (–) lead →
Black lead 4

L/W
3
B
4
Tester
selector
position
Connected
to battery
Ω
×
1
Not
connected
to battery
2 4
3
1
INSPECTION DE LA CONNEXION
DES RACCORDS ET DES FILS
1. Contrôler:
Connexion des raccords et des
fils
Rouille/poussière/desserrage/
court-circuit → Réparer ou rem-
placer.
FONCTIONNEMENT DU MOTEUR
DE DEMARREUR
1. Raccorder la borne de batterie posi-
tive 1 et le fil de moteur du démar-
reur 2 à un câble de connexion de
batterie 3.
Pas de fonctionnement → Réparer
ou remplacer le moteur de démar-
reur.
AVERTISSEMENT
Le fil utilisé pour la connexion doit
avoir au moins la même capacité
que celui de la batterie, sinon il ris-
que de brûler.
Lors de ce contrôle, des étincelles
peuvent se produire. Se tenir à
l’écart de produits inflammables.
INSPECTION DU RELAIS DE
COUPE-CIRCUIT DE
DEMARRAGE
1. Déposer:
Relais de coupe-circuit de démar-
rage
2. Contrôler:
Conducteur du relais de coupe-
circuit de démarrage
Utiliser une batterie de 12 V.
Fil (+) de batterie → Fil bleu/noir 1
Fil (–) de batterie → Fil brun 2
Fil (+) de multimètre →
Fil bleu/blanc 3
Fil (–) de multimètre → Fil noir 4
L/W
3 B
4 Position de
sélecteur du
multimètre
Raccordé à
la batterie
Ω × 1
Non
raccordé à
la batterie

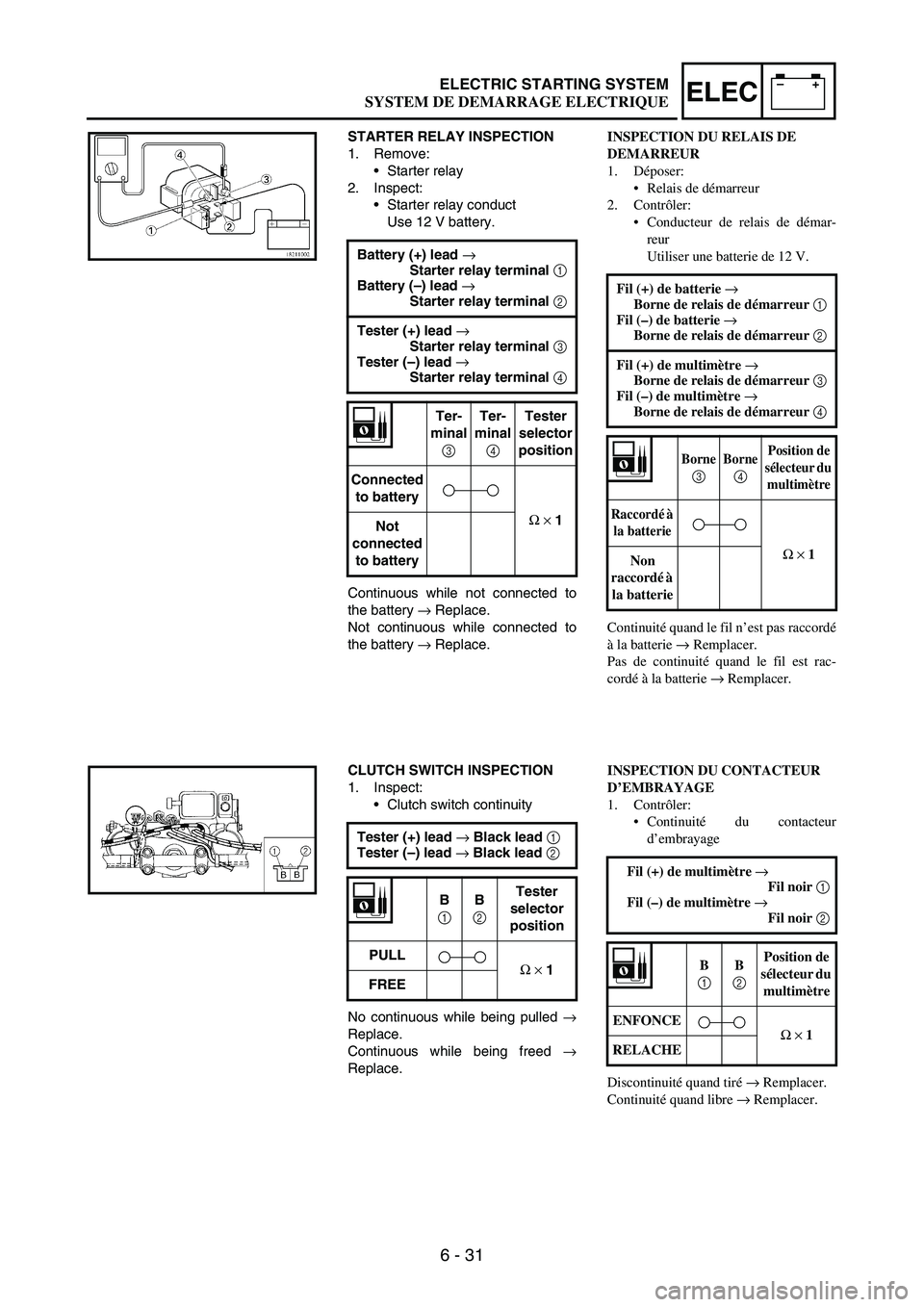

SYSTEM DE DEMARRAGE ELECTRIQUE

6 - 31
–+ELECELECTRIC STARTING SYSTEM
STARTER RELAY INSPECTION
1. Remove:
Starter relay
2. Inspect:
Starter relay conduct
Use 12 V battery.
Continuous while not connected to
the battery
→ Replace.
Not continuous while connected to
the battery
→ Replace. Battery (+) lead →

Starter relay terminal 1
Battery (–) lead →

Starter relay terminal 2
Tester (+) lead →

Starter relay terminal 3
Tester (–) lead →

Starter relay terminal 4
Ter-
minal
3
Ter-
minal
4
Tester
selector
position
Connected
to battery
Ω
×
1
Not
connected
to battery
CLUTCH SWITCH INSPECTION
1. Inspect:
Clutch switch continuity
No continuous while being pulled
→
Replace.
Continuous while being freed
→
Replace.Tester (+) lead →
Black lead 1

Tester (–) lead →
Black lead 2

B
1
B
2
Tester
selector
position
PULL
Ω
×
1
FREE
INSPECTION DU RELAIS DE
DEMARREUR
1. Déposer:
Relais de démarreur
2. Contrôler:
Conducteur de relais de démar-
reur
Utiliser une batterie de 12 V.
Continuité quand le fil n’est pas raccordé
à la batterie → Remplacer.
Pas de continuité quand le fil est rac-
cordé à la batterie → Remplacer. Fil (+) de batterie →
Borne de relais de démarreur 1
Fil (–) de batterie →
Borne de relais de démarreur 2
Fil (+) de multimètre →
Borne de relais de démarreur 3
Fil (–) de multimètre →
Borne de relais de démarreur 4
Borne
3 Borne4 Position de
sélecteur du
multimètre
Raccordé à
la batterie
Ω × 1
Non
raccordé à
la batterie
INSPECTION DU CONTACTEUR
D’EMBRAYAGE
1. Contrôler:
Continuité du contacteur
d’embrayage
Discontinuité quand tiré → Remplacer.
Continuité quand libre → Remplacer. Fil (+) de multimètre →
Fil noir 1
Fil (–) de multimètre →
Fil noir 2
B
1 B
2 Position de
sélecteur du
multimètre
ENFONCE
Ω × 1
RELACHE
SYSTEM DE DEMARRAGE ELECTRIQUE
