6. GASOLINE CAN CAUSE
INJURY.
If you should swallow some
gasoline, inhale excess
gasoline vapors, or allow
any gasoline to get into
your eyes, contact a doctor
immediately. If any gaso-
line spills onto your skin or
clothing, immediately wash
skin areas with soap and
water, and change your
clothes.
7. ONLY OPERATE THE
MACHINE IN AN AREA
WITH ADEQUATE VENTI-
LATION.
Never start the engine or let
it run for any length of time
in an enclosed area.
Exhaust fumes are poison-
ous. These fumes contain
carbon monoxide, which by
itself is odorless and color-
less. Carbon monoxide is a
dangerous gas which can
cause unconsciousness or
can be lethal.
8. PARK THE MACHINE
CAREFULLY; TURN OFF
THE ENGINE.
Always turn off the engine
if you are going to leave the
machine. Do not park the
machine on a slope or soft
ground as it may fall over.
9. THE ENGINE, EXHAUST
PIPE, MUFFLER, AND OIL
TANK WILL BE VERY HOT
AFTER THE ENGINE HAS
BEEN RUN.
Be careful not to touch
them or to allow any cloth-
ing item to contact them
during inspection or repair.
10. PROPERLY SECURE THE
MACHINE BEFORE TRANS-
PORTING IT.
When transporting the
machine in another vehicle,
always be sure it is prop-
erly secured and in an
upright position and that
the fuel cock is in the
“OFF” position. Otherwise,
fuel may leak out of the car-
buretor or fuel tank.6. L’ESSENCE PEUT CAUSER
DES BLESSURES.
Si vous avalez de l’essence, res-
pirez des vapeurs d’essence en
excès ou laissez de l’essence
pénétrer dans vos yeux, pren-
dre immédiatement contact
avec un médecin. Si de
l’essence est renversée sur
votre peau ou vos vêtements,
laver immédiatement la peau
avec du savon et de l’eau et
changer de vêtements.
7. N’UTILISER LA MACHINE
QUE DANS UN ENDROIT
AVEC AERATION ADE-
QUATE.
Ne jamais mettre le moteur en
marche ni le laisser tourner
pendant un quelconque laps de
temps dans un endroit clos.
Les fumées d’échappement
sont toxiques. Ces fumées con-
tiennent du monoxyde de car-
bone incolore et inodore. Le
monoxyde de carbone est un
gaz toxique dangereux qui
peut entraîner la perte de con-
naissance ou être mortel.
8. STATIONNER AVEC SOIN
LA MACHINE ET ARRE-
TER LE MOTEUR.
Toujours arrêter le moteur si
vous devez abandonner la
machine. Ne pas stationner en
pente ou sur un sol mou ou elle
pourrait se renverser.
9. LE MOTEUR, LE SYSTÈME
D’ÉCHAPPEMENT ET LE
RÉSERVOIR D’HUILE
SONT TRÈS CHAUDS
LORSQUE LE MOTEUR A
TOURNÉ.
Bien veiller à ne pas toucher
ces organes et éviter tout con-
tact avec les vêtements pen-
dant l’inspection ou la
réparation du véhicule.
10. FIXER SOLIDEMENT LA
MACHINE AVANT DE LA
TRANSPORTER.
En cas de transport de la
machine sur un autre véhicule,
toujours s’assurer qu’elle est
correctement fixée et posée sur
ses roues et que le robinet de
carburant est dans la position
OFF (fermé). Sans quoi il peut
y avoir des fuites du carbura-
teur et du réservoir.

1 - 7
GEN
INFOIMPORTANT INFORMATION
EC133000GASKETS, OIL SEALS AND O-
RINGS
1. All gaskets, oil seals, and O-
rings should be replaced when
an engine is overhauled. All gas-
ket surfaces, oil seal lips, and O-
rings must be cleaned.
2. Properly oil all mating parts and
bearings during reassembly.
Apply grease to the oil seal lips.
EC134000LOCK WASHERS/PLATES AND
COTTER PINS
1. All lock washers/plates
1 and
cotter pins must be replaced
when they are removed. Lock
tab(s) should be bent along the
bolt or nut flat(s) after the bolt or
nut has been properly tightened.
EC135001BEARINGS AND OIL SEALS
1. Install the bearing(s)
1 and oil
seal(s)
2 with their manufac-
turer’s marks or numbers facing
outward. (In other words, the
stamped letters must be on the
side exposed to view.) When
installing oil seal(s), apply a light
coating of lightweight lithium
base grease to the seal lip(s). Oil
the bearings liberally when
installing.
CAUTION:
Do not use compressed air to spin
the bearings dry. This causes
damage to the bearing surfaces.
EC136000CIRCLIPS
1. All circlips should be inspected
carefully before reassembly.
Always replace piston pin clips
after one use. Replace distorted
circlips. When installing a circlip
1, make sure that the sharp-
edged corner
2 is positioned
opposite to the thrust
3 it
receives. See the sectional view.
4Shaft
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lorsqu’un moteur est révisé, tous
les joints, bagues d’étanchéité et
joints toriques doivent être changés.
Tous les plans de joint, toutes les
lèvres de bague d’étanchéité et les
joints toriques doivent être nettoyés.
2. Lors du remontage, huiler correcte-
ment toutes les pièces accouplées et
tous les roulements. Graisser les
lèvres de bagues d’étanchéité.
RONDELLES-FREIN, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Rondelles-frein, freins d’écrou 1 et
goupilles fendues ne doivent jamais
être réutilisés. Les onglets de blo-
cage doivent être dressés contre les
faces de boulon ou d’écrou une fois
que les boulons et écrous ont été
correctement serrés.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les
bagues d’étanchéité 2 avec leurs
marques ou numéros de fabricant
dirigés vers l’extérieur. (Autrement
dit, les lettres poinçonnées doivent
être sur le côté visible.) Lors de la
mise en place des bagues d’étan-
chéité, appliquer une légère couche
de graisse fluide à base de lithium
sur leurs lèvres. Lors de la mise en
place des roulements, les huiler
généreusement.
ATTENTION:
Ne pas sécher les roulements à l’air
comprimé. Cela endommagerait les
surfaces de roulement.
CIRCLIPS
1. Avant remontage, tous les circlips
doivent être soigneusement vérifiés.
Toujours changer les circlips d’axe
de piston après une utilisation.
Changer tout circlip déformé.
Lorsqu’on monte un circlip 1,
s’assurer que le côté non chanfreiné
2 est positionné du côté opposé à
la poussée 3 qu’il reçoit. Voir la
vue en coupe.
4
Arbre
INFORMATIONS IMPORTANTES

3 - 4
INSP
ADJ
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit que le temps, le terrain,
la situation géographique et l’emploi que l’on fait de Sa machine ont une grande influence sur les intervalles d’entretien et de lubrifi-
cation. En cas de doute au sujet des intervalles d’entretien et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
course
Chaque
3ème
(ou
500 km)Chaque
5ème
(ou
1.000 km)
Si néces-
saireRemarques
HUILE DE MOTEUR
Changer
Contrôler
SOUPAPES
Contrôler le jeu aux soupapes Le moteur doit être froid.
Contrôler l’usure des sièges et
les queues de soupape. Contrôler
Remplacer
RESSORTS DE SOUPAPE
ContrôlerContrôler la longueur libre et
l’inclinaison.
Remplacer
POUSSOIRS DE SOUPAPE
ContrôlerContrôler s’ils sont griffés ou
usés.
Remplacer
ARBRES A CAMES Contrôler la surface des arbres à
cames.
Inspecter le système de
décompression Contrôler
Remplacer
PIGNONS DE CHAINE DE DISTRIBUTION,
CHAINE DE DISTRIBUTION
ContrôlerS’assurer que les dents ne sont
ni usées ni endommagées.
Remplacer
PISTON
ContrôlerContrôler s’il n’est pas fendu.
Inspecter les dépôts de
calamine et les éliminer. Nettoyer
Remplacer
SEGMENT
ContrôlerContrôler l’écartement des
extrémités.
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSEInspecter les dépôts de
calamine et les éliminer.
Remplacer le joint. Contrôler et nettoyer
CYLINDREContrôler les marques de
rayures
Contrôler l’usure Contrôler et nettoyer
Remplacer
EMBRAYAGEContrôler la cloche, le disque
de friction, le disque
d’embrayage et le ressort. Contrôler et régler
Remplacer
BOITE DE VITESSE
Contrôler
Remplacer le roulement
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
ContrôlerContrôler l’usure.
PROGRAMME D’ENTRETIEN

3 - 27
INSP
ADJ
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm
up for several minutes.
14. Turn off the engine and inspect
the coolant level.
Refer to “COOLANT LEVEL
INSPECTION” section.
NOTE:Before checking the coolant level
wait a few minutes until the coolant
settles.
EC355000RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap)
1
Valve and valve seat
2
Crack/damage
→ Replace.
Exist fur deposits
3
→ Clean
or replace.
RADIATOR CAP OPENING
PRESSURE INSPECTION
1. Attach:
Radiator cap tester
1 and
adapter
2
NOTE:Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Radiator cap opening
pressure:
110 kPa
(1.1 kg/cm
2, 15.6 psi)
12. Monter:
Le bouchon du réservoir de
liquide de refroidissement
13. Démarrez le moteur et laisser chauf-
fer quelques minutes.
14. Arrêter le moteur et vérifier le
niveau du liquide de refroidisse-
ment.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSE-
MENT”.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide soir reposé.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
Joint (bouchon du radiateur) 1
Soupape et siège de soupape 2
Craquelure/endommagement →
Changer.
Dépôts de tartre 3 → Nettoyer et
changer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
Testeur de bouchon du radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon du radia-
teur avec de l’eau.
3
Bouchon du radiateur
2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression d’ouverture de
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ENGINE
MOTEUR

3 - 29
INSP
ADJ
3. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Replace.
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester
1 and
adapter
2
3. Apply the specified pressure.
NOTE:Do not apply pressure more than
specified pressure.
Radiator should be filled fully.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa
(1.8 kg/cm
2, 25.6 psi)
4. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Repair.
Radiator
1
Radiator hose joint
2
Coolant leakage
→ Repair or
replace.
Radiator hose
3
Swelling
→ Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play
a
Out of specification
→ Adjust.
Clutch lever free play a:
8 ~ 13 mm
(0.31 ~ 0.51 in)
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Changer.
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Attacher:
Testeur de bouchon du radiateur
1 et embout d’adaptation 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccord des tuyaux du radiateur
2
Fuites du liquide de refroidisse-
ment → Réparer ou changer.
Tuyaux du radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécification → Régler.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
Jeu du levier d’embrayage
a:
8 à 13 mm
(0,31 à 0,51 in)
ENGINE
MOTEUR

3 - 73
INSP
ADJ
4. Check:
Brake lever operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM
AIR BLEEDING” section.
REAR BRAKE PAD INSPECTION
AND REPLACEMENT
1. Inspect:
Brake pad thickness
a
Out of specification
→
Replace as a set.
Brake pad thickness:
6.4 mm (0.25 in)
:
1.0 mm (0.04 in)
2. Replace:
Brake pad
Brake pad replacement steps:
Remove the protector
1 and
pad pin plug
2.
Loosen the pad pin
3.
Remove the rear wheel
4 and
brake caliper
5.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Remove the pad pin
6 and
brake pads
7.
Connect the transparent hose
8 to the bleed screw
9 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
DE L’AIR DU SYSTEME DE
FREINAGE”.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Contôler:
Epaisseur de plaquette de frein a
Hors spécification → Remplacer
la paire.
Epaisseur de plaquette de
frein:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Changer:
Plaquette de frein
Etapes de changement de plaquette
de frein:
Déposer la protection 1 et le bou-
chon de la goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Connecter le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
CHASSIS
PARTIE CYCLE

3 - 119
INSP
ADJ

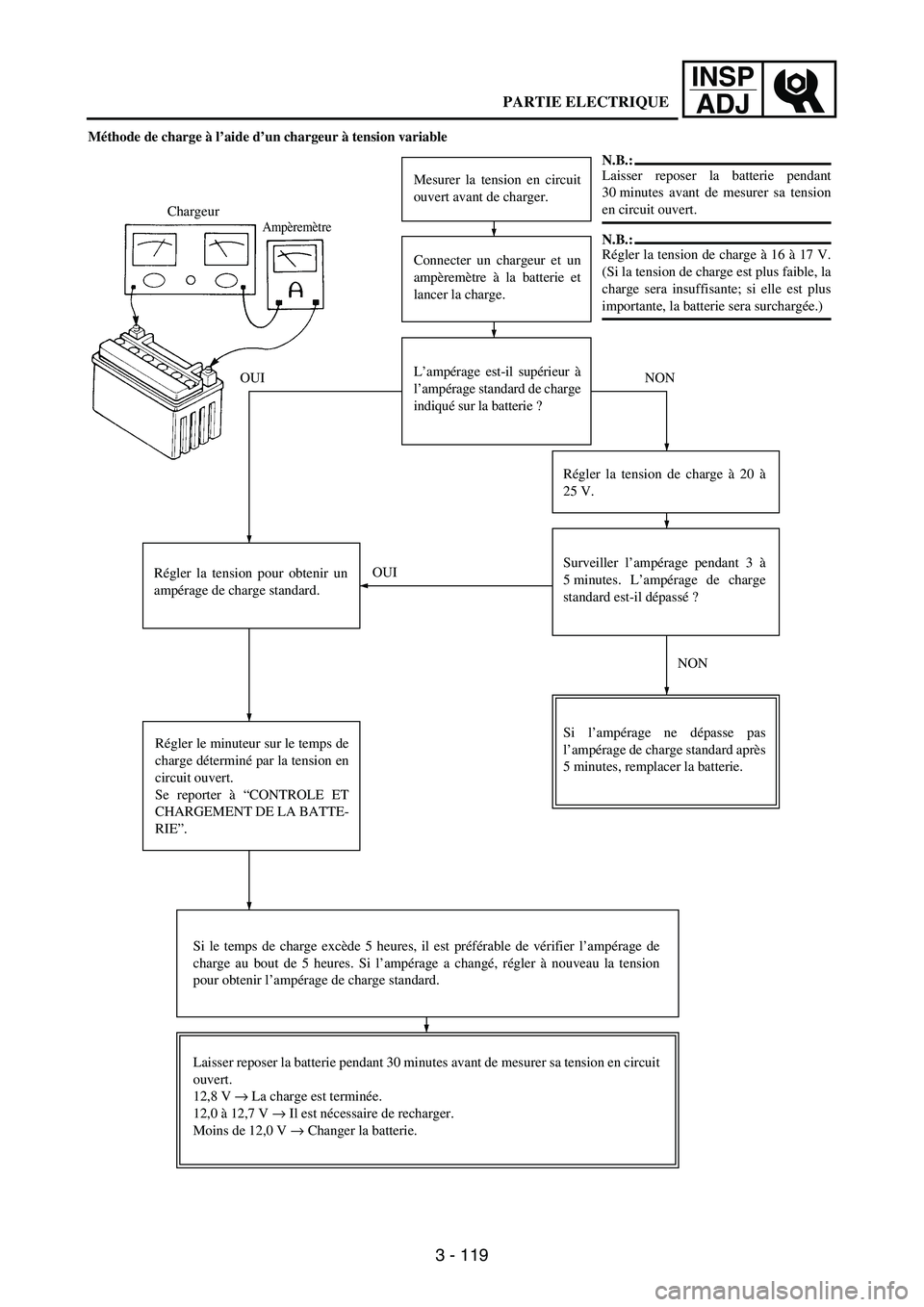

Méthode de charge à l’aide d’un chargeur à tension variable
Mesurer la tension en circuit
ouvert avant de charger.
Connecter un chargeur et un
ampèremètre à la batterie et
lancer la charge.
Régler la tension pour obtenir un
ampérage de charge standard. Chargeur
Ampèremètre
Régler le minuteur sur le temps de
charge déterminé par la tension en
circuit ouvert.
Se reporter à “CONTROLE ET
CHARGEMENT DE LA BATTE-
RIE”.
Si le temps de charge excède 5 heures, il est préférable de vérifier l’ampérage de
charge au bout de 5 heures. Si l’ampérage a changé, régler à nouveau la tension
pour obtenir l’ampérage de charge standard.L’ampérage est-il supérieur à
l’ampérage standard de charge
indiqué sur la batterie ?
Régler la tension de charge à 20 à
25 V.
Surveiller l’ampérage pendant 3 à
5 minutes. L’ampérage de charge
standard est-il dépassé ?
Si l’ampérage ne dépasse pas
l’ampérage de charge standard après
5 minutes, remplacer la batterie.
Laisser reposer la batterie pendant 30 minutes avant de mesurer sa tension en circuit
ouvert.
12,8 V → La charge est terminée.
12,0 à 12,7 V → Il est nécessaire de recharger.
Moins de 12,0 V → Changer la batterie.
N.B.:
Laisser reposer la batterie pendant
30 minutes avant de mesurer sa tension
en circuit ouvert.
N.B.:
Régler la tension de charge à 16 à 17 V.
(Si la tension de charge est plus faible, la
charge sera insuffisante; si elle est plus
importante, la batterie sera surchargée.)
NON OUI
OUI
NON
PARTIE ELECTRIQUE

3 - 120
INSP
ADJ

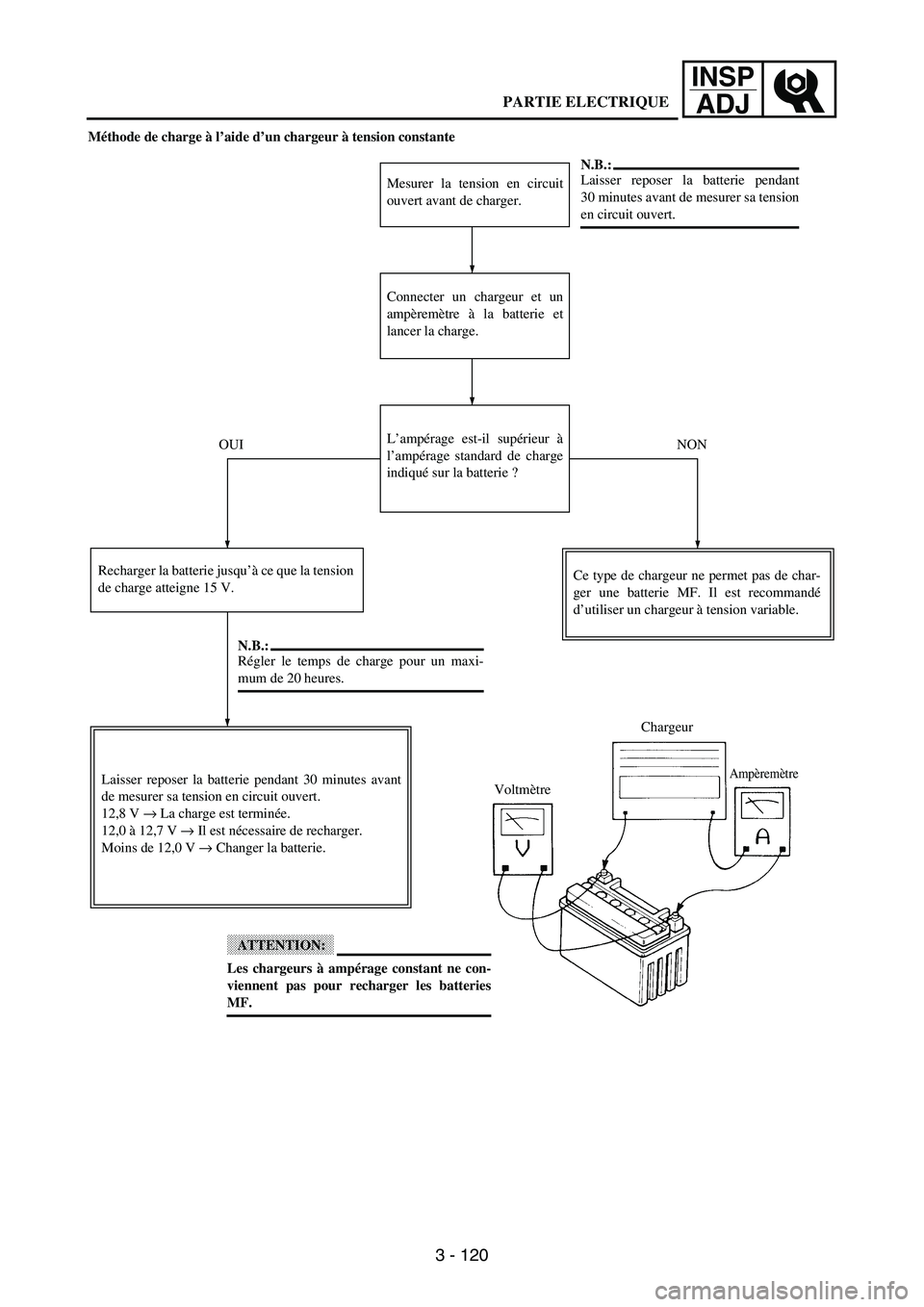

Méthode de charge à l’aide d’un chargeur à tension constante
Mesurer la tension en circuit
ouvert avant de charger.
Connecter un chargeur et un
ampèremètre à la batterie et
lancer la charge.
L’ampérage est-il supérieur à
l’ampérage standard de charge
indiqué sur la batterie ?
Recharger la batterie jusqu’à ce que la tension
de charge atteigne 15 V.
N.B.:
Régler le temps de charge pour un maxi-
mum de 20 heures.
Laisser reposer la batterie pendant 30 minutes avant
de mesurer sa tension en circuit ouvert.
12,8 V → La charge est terminée.
12,0 à 12,7 V → Il est nécessaire de recharger.
Moins de 12,0 V → Changer la batterie.
ATTENTION:
Les chargeurs à ampérage constant ne con-
viennent pas pour recharger les batteries
MF.Ce type de chargeur ne permet pas de char-
ger une batterie MF. Il est recommandé
d’utiliser un chargeur à tension variable.
N.B.:
Laisser reposer la batterie pendant
30 minutes avant de mesurer sa tension
en circuit ouvert.
Chargeur
Ampèremètre
Voltmètre OUI NON
PARTIE ELECTRIQUE

4 - 37
ENGCARBURETOR
Float height
1. Measure:
Float height
a
Out of specification
→ Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment
steps:
Hold the carburetor in an upside
down position.
NOTE:Slowly tilt the carburetor in the
opposite direction, then take the
measurement when the needle
valve aligns with the float arm.
If the carburetor is level, the
weight of the float will push in
the needle valve, resulting in an
incorrect measurement.
Measure the distance between
the mating surface of the float
chamber and top of the float
using a vernier calipers.
NOTE:The float arm should be resting on
the needle valve, but not com-
pressing the needle valve.
If the float height is not within
specification, inspect the valve
seat and needle valve.
If either is worn, replace them
both.
If both are fine, adjust the float
height by bending the float tab
b on the float.
Recheck the float height.
EC464600Float
1. Inspect:
Float
1
Damage
→ Replace.
Starter plunger
1. Inspect:
Cold starter plunger
1
Hot starter plunger
2
Wear/damage
→ Replace.
Hauteur du flotteur
1. Mesurer:
Hauteur du flotteur a
Hors spécification → Régler.
Hauteur du flotteur:
8,0 mm (0,31 in)
Procédure de mesure et de réglage:
Mettre le carburateur à l’envers.
N.B.:
Incliner lentement le carburateur
dans la direction opposée, puis
mesurer quand le pointeau s’ali-
gne sur le bras du flotteur.
Quand le carburateur est à l’hori-
zontale, le poids du flotteur va
pousser sur le pointeau, ce qui
faussera la mesure
A l’aide d’un pied à coulisse à ver-
nier, mesurer la distance entre le
plan de joint de la cuve et le haut
du flotteur.
N.B.:
Le bras du flotteur doit reposer sur le
pointeau, mais il ne doit pas le com-
primer.
Si la hauteur du flotteur est hors
spécifications, contrôler le siège de
pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est
usée, les changer toutes les deux.
Si ces deux pièces sont en bon état,
régler la hauteur du flotteur en
courbant la languette b du flot-
teur.
Recontrôler la hauteur du flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Remplacer.
Plongeur de starter
1. Contrôler:
Plongeur de démarrage à froid 1
Plongeur de démarrage à chaud
2
Usure/endommagement → Rem-
placer.
CARBURATEUR

4 - 127

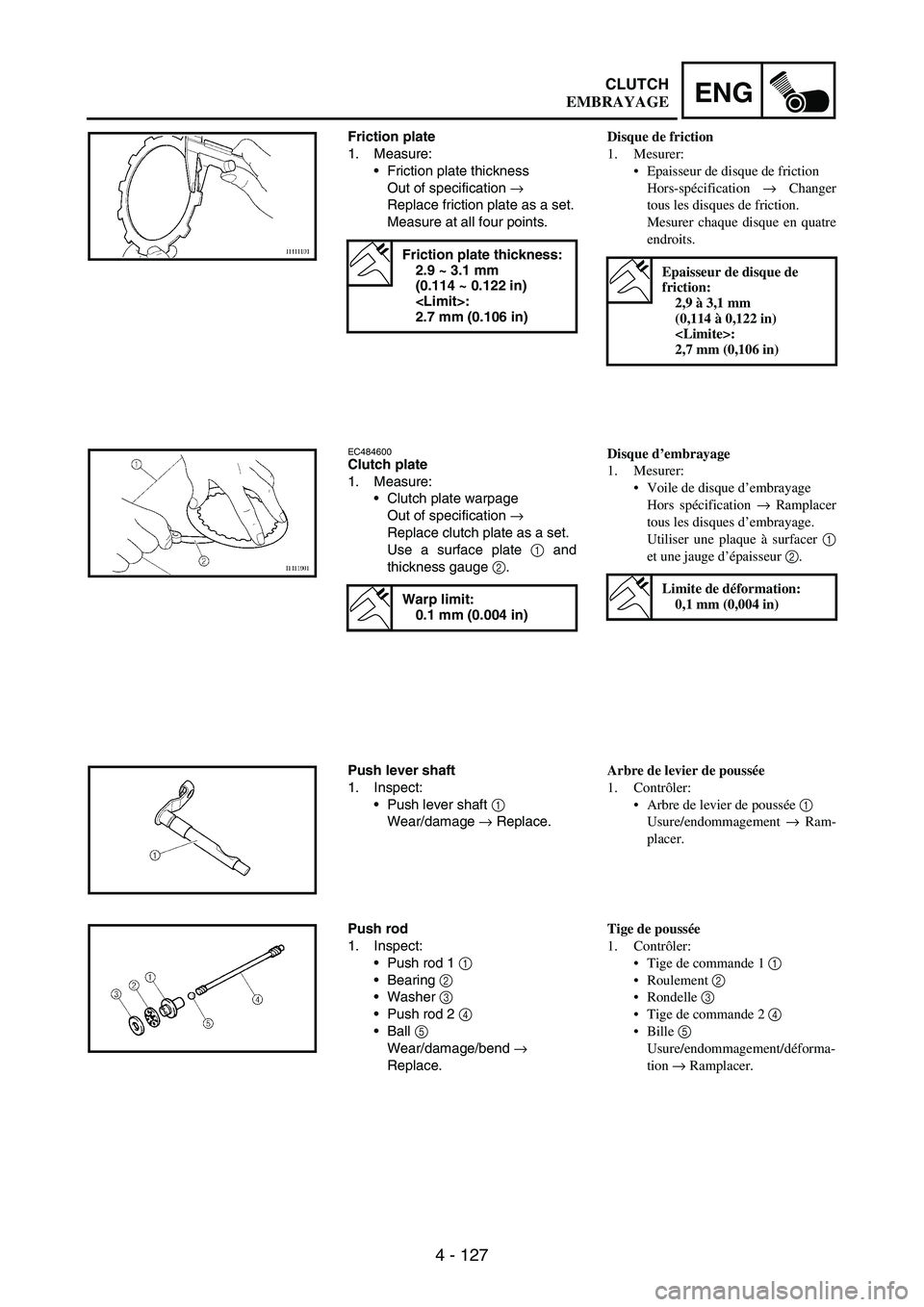

ENGCLUTCH
Friction plate
1. Measure:
Friction plate thickness
Out of specification
→
Replace friction plate as a set.
Measure at all four points.
Friction plate thickness:
2.9 ~ 3.1 mm
(0.114 ~ 0.122 in)
:
2.7 mm (0.106 in)
EC484600Clutch plate
1. Measure:
Clutch plate warpage
Out of specification
→
Replace clutch plate as a set.
Use a surface plate
1 and
thickness gauge
2.
Warp limit:
0.1 mm (0.004 in)
Push lever shaft
1. Inspect:
Push lever shaft
1
Wear/damage
→ Replace.
Push rod
1. Inspect:
Push rod 1
1
Bearing
2
Washer
3
Push rod 2
4
Ball
5
Wear/damage/bend
→
Replace.
Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer
tous les disques de friction.
Mesurer chaque disque en quatre
endroits.
Epaisseur de disque de
friction:
2,9 à 3,1 mm
(0,114 à 0,122 in)
:
2,7 mm (0,106 in)
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors spécification → Ramplacer
tous les disques d’embrayage.
Utiliser une plaque à surfacer 1
et une jauge d’épaisseur 2.
Limite de déformation:
0,1 mm (0,004 in)
Arbre de levier de poussée
1. Contrôler:
Arbre de levier de poussée 1
Usure/endommagement → Ram-
placer.
Tige de poussée
1. Contrôler:
Tige de commande 1 1
Roulement 2
Rondelle 3
Tige de commande 2 4
Bille 5
Usure/endommagement/déforma-
tion → Ramplacer.
EMBRAYAGE
