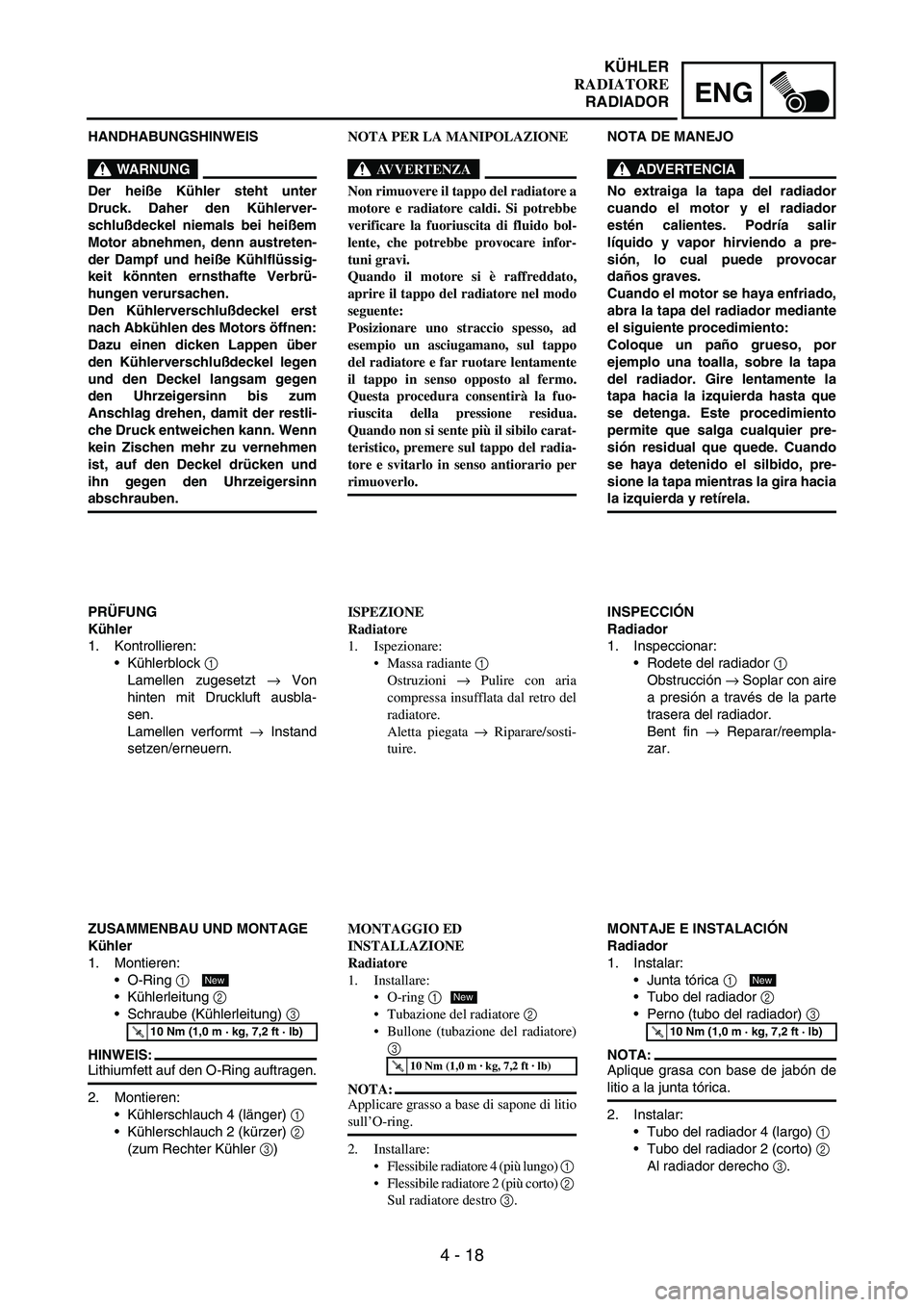

4 - 18
ENG
HANDHABUNGSHINWEIS
WARNUNG
Der heiße Kühler steht unter
Druck. Daher den Kühlerver-
schlußdeckel niemals bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrü-
hungen verursachen.
Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen:
Dazu einen dicken Lappen über
den Kühlerverschlußdeckel legen
und den Deckel langsam gegen
den Uhrzeigersinn bis zum
Anschlag drehen, damit der restli-
che Druck entweichen kann. Wenn
kein Zischen mehr zu vernehmen
ist, auf den Deckel drücken und
ihn gegen den Uhrzeigersinn
abschrauben.
PRÜFUNG
Kühler
1. Kontrollieren:
Kühlerblock
1
Lamellen zugesetzt
→ Von
hinten mit Druckluft ausbla-
sen.
Lamellen verformt
→ Instand
setzen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
O-Ring
1
Kühlerleitung
2
Schraube (Kühlerleitung)
3
HINWEIS:Lithiumfett auf den O-Ring auftragen.
2. Montieren:
Kühlerschlauch 4 (länger)
1
Kühlerschlauch 2 (kürzer)
2
(zum Rechter Kühler
3)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
NOTA PER LA MANIPOLAZIONE
AVVERTENZA
Non rimuovere il tappo del radiatore a
motore e radiatore caldi. Si potrebbe
verificare la fuoriuscita di fluido bol-
lente, che potrebbe provocare infor-
tuni gravi.
Quando il motore si è raffreddato,
aprire il tappo del radiatore nel modo
seguente:
Posizionare uno straccio spesso, ad
esempio un asciugamano, sul tappo
del radiatore e far ruotare lentamente
il tappo in senso opposto al fermo.
Questa procedura consentirà la fuo-
riuscita della pressione residua.
Quando non si sente più il sibilo carat-
teristico, premere sul tappo del radia-
tore e svitarlo in senso antiorario per
rimuoverlo.
ISPEZIONE
Radiatore
1. Ispezionare:
Massa radiante 1
Ostruzioni → Pulire con aria
compressa insufflata dal retro del
radiatore.
Aletta piegata → Riparare/sosti-
tuire.
MONTAGGIO ED
INSTALLAZIONE
Radiatore
1. Installare:
O-ring 1
Tubazione del radiatore 2
Bullone (tubazione del radiatore)
3
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
2. Installare:
Flessibile radiatore 4 (più lungo) 1
Flessibile radiatore 2 (più corto) 2
Sul radiatore destro 3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
NOTA DE MANEJO
ADVERTENCIA
No extraiga la tapa del radiador
cuando el motor y el radiador
estén calientes. Podría salir
líquido y vapor hirviendo a pre-
sión, lo cual puede provocar
daños graves.
Cuando el motor se haya enfriado,
abra la tapa del radiador mediante
el siguiente procedimiento:
Coloque un paño grueso, por
ejemplo una toalla, sobre la tapa
del radiador. Gire lentamente la
tapa hacia la izquierda hasta que
se detenga. Este procedimiento
permite que salga cualquier pre-
sión residual que quede. Cuando
se haya detenido el silbido, pre-
sione la tapa mientras la gira hacia
la izquierda y retírela.
INSPECCIÓN
Radiador
1. Inspeccionar:
Rodete del radiador
1
Obstrucción
→ Soplar con aire
a presión a través de la parte
trasera del radiador.
Bent fin
→ Reparar/reempla-
zar.
MONTAJE E INSTALACIÓN
Radiador
1. Instalar:
Junta tórica
1
Tubo del radiador
2
Perno (tubo del radiador)
3
NOTA:
Aplique grasa con base de jabón de
litio a la junta tórica.
2. Instalar:
Tubo del radiador 4 (largo)
1
Tubo del radiador 2 (corto)
2
Al radiador derecho
3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
KÜHLER
RADIATORE
RADIADOR

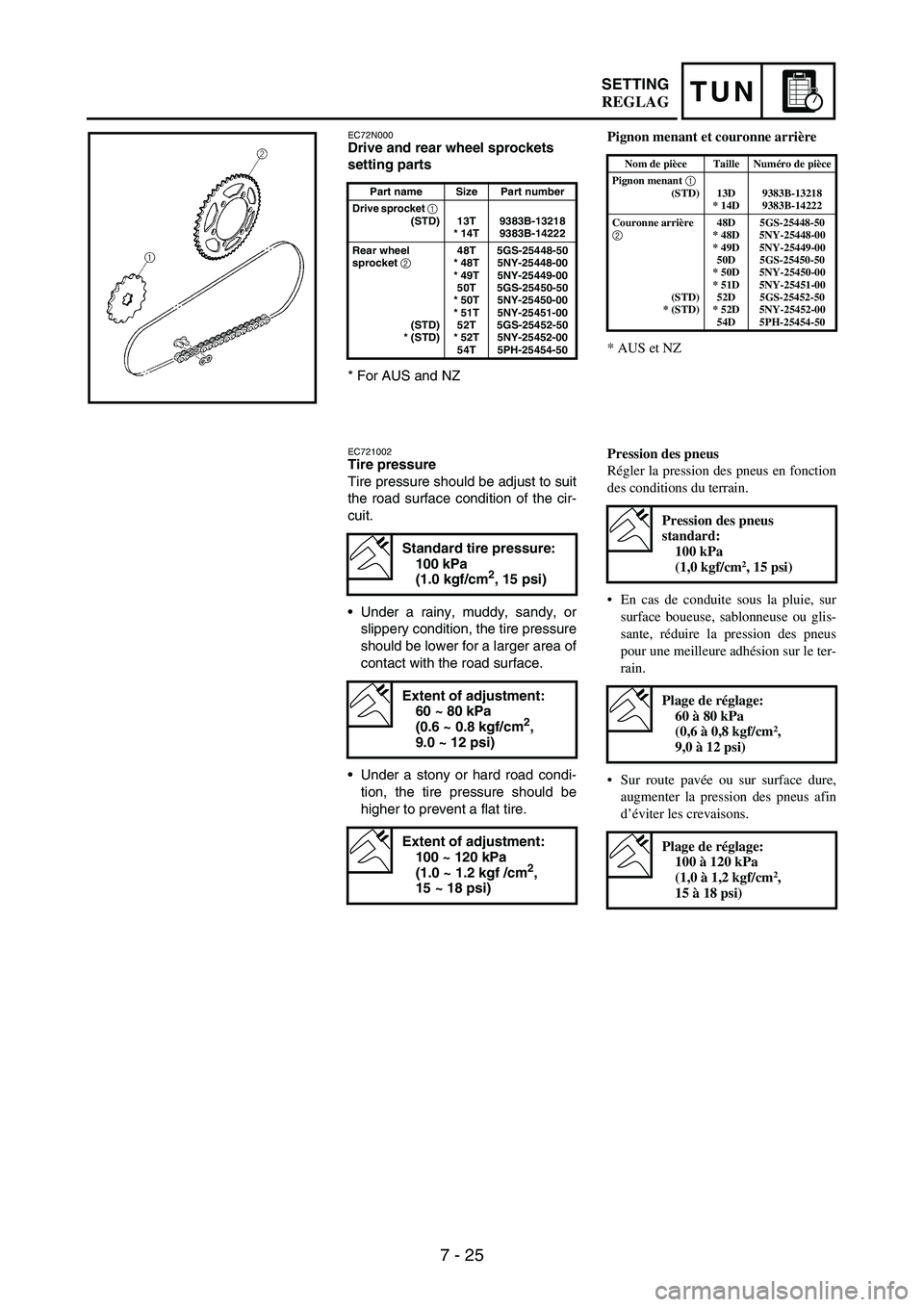

7 - 25
TUNSETTING
EC72N000Drive and rear wheel sprockets
setting parts
* For AUS and NZ
Part name Size Part number
Drive sprocket
1 (STD) 13T
* 14T9383B-13218
9383B-14222
Rear wheel
sprocket
2
(STD)
* (STD)48T
* 48T
* 49T
50T
* 50T
* 51T
52T
* 52T
54T5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
EC721002Tire pressure
Tire pressure should be adjust to suit
the road surface condition of the cir-
cuit.
Under a rainy, muddy, sandy, or
slippery condition, the tire pressure
should be lower for a larger area of
contact with the road surface.
Under a stony or hard road condi-
tion, the tire pressure should be
higher to prevent a flat tire.
Standard tire pressure:
100 kPa
(1.0 kgf/cm
2, 15 psi)
Extent of adjustment:
60 ~ 80 kPa
(0.6 ~ 0.8 kgf/cm
2,
9.0 ~ 12 psi)
Extent of adjustment:
100 ~ 120 kPa
(1.0 ~ 1.2 kgf /cm
2,
15 ~ 18 psi)
Pignon menant et couronne arrière
* AUS et NZ
Nom de pièce Taille Numéro de pièce
Pignon menant 1

(STD) 13D
* 14D9383B-13218
9383B-14222
Couronne arrière
2

(STD)
* (STD)48D
* 48D
* 49D
50D
* 50D
* 51D
52D
* 52D
54D5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
5PH-25454-50
Pression des pneus
Régler la pression des pneus en fonction
des conditions du terrain.
En cas de conduite sous la pluie, sur
surface boueuse, sablonneuse ou glis-
sante, réduire la pression des pneus
pour une meilleure adhésion sur le ter-
rain.
Sur route pavée ou sur surface dure,
augmenter la pression des pneus afin
d’éviter les crevaisons.
Pression des pneus
standard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Plage de réglage:
60 à 80 kPa
(0,6 à 0,8 kgf/cm
2,
9,0 à 12 psi)
Plage de réglage:
100 à 120 kPa
(1,0 à 1,2 kgf/cm
2,
15 à 18 psi)
