3 - 109
INSP
ADJ
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead
(orange lead
1).
Timing light:
YM-33277-A/
90890-03141
1
3. Adjust:
Engine idling speed
Refer to “ENGINE IDLING
SPEED ADJUSTMENT” sec-
tion.
4. Check:
Ignition timing
Visually check the stationary
pointer
a is within the firing
range b on the rotor.
Incorrect firing range → Check
rotor and pickup assembly.
5. Install:
Timing mark accessing screw
2. Attacher:
Lampe stroboscopique à induc-
tion
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1)
Lampe stroboscopique à
induction:
YM-33277-A/
90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI”.
4. Contrôler:
Avance à l’allumage
S’assurer que l’index fixe a se
trouve dans la plage d’allumage
b sur le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le circuit
d’excitation.
5. Monter:
Vis d’accès du repère de distribu-
tion
ELECTRICAL
PARTIE ELECTRIQUE

4 - 65
ENGCAMSHAFTS
Decompression system
1. Check:
Decompression system
Checking steps:
Check that the decompression
mechanism cam
1 moves
smoothly.
Check that the decompression
mechanism cam lever pin
2
projects from the camshaft.
Timing chain tensioner
1. Check:
While pressing the tensioner
rod lightly with fingers, use a
thin screwdriver
1 and wind
the tensioner rod up fully
clockwise.
When releasing the screw-
driver by pressing lightly with
fingers, make sure that the
tensioner rod will come out
smoothly.
If not, replace the tensioner
assembly.
ASSEMBLY AND INSTALLATION
Camshaft
1. Install:
Exhaust camshaft
1
Intake camshaft
2
Installation steps:
Turn the crankshaft counter-
clockwise with a wrench.
NOTE:Apply the molybdenum disulfide
oil on the camshafts.
Apply the engine oil on the
decompression system.
Squeezing the decompression
lever allows the crankshaft to
be turned easily.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
Système de décompression
1. Contrôler:
Système de décompression
Points à contrôler:
S’assurer que la came de décom-
presseur 1 tourne en douceur.
S’assurer que la goupille du levier
de la came de décompresseur 2
ressorte de l’arbre à cames.
Tendeur de la chaîne de distribution
1. Contrôler:
Tout en comprimant légèrement
la tige du tendeur à l’aide du
doigt, la visser complètement
(tourner dans le sens des aiguilles
d’une montre) en se servant d’un
tournevis fin 1.
Après avoir retiré le tournevis en
appuyant légèrement du doigt,
vérifier si la tige du tendeur sort
sans problème.
Si elle ne sort pas, remplacer le
tendeur.
ASSEMBLAGE ET MONTAGE
Arbre à cames
1. Monter:
Arbre à cames d’échappement 1
Arbre à cames d’admission 2
Etapes de montage:
Tourner le vilebrequin à l’aide
d’une clé dans le sens inverse des
aiguilles d’une montre.
N.B.:
Appliquer de l’huile au bisulfure
de molybdène sur les arbres à
cames.
Appliquer de l’huile moteur sur le
système de décompression.
Actionner le levier de décompres-
sion a fin de faciliter la rotation du
rilebrequin.
Aligner le repère de PMH a sur le
rotor le repère d’alignement b sur
le couvercle du carter quand le pis-
ton se trouve au Point Mort Haut
(PMH) sur la courge de compres-
sion.
ARBRES A CAMES

4 - 233
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
Right crankcase
Left crankcase
Separation steps:
Remove the crankcase bolts
1,
hose guide
2 and clutch cable
holder
3.
NOTE:Loosen each bolt 1/4 of a turn at a
time and after all the bolts are
loosened, remove them.
Remove the right crankcase
4.
NOTE:Place the crankcase with its left
side downward and split it by
inserting a screwdriver tip into
the splitting slit
a in the crank-
case.
Lift the right crankcase horizon-
tally while lightly patting the
case splitting slit and engine
mounting boss using a soft
hammer, and leave the crank-
shaft and transmission with the
left crankcase.
CAUTION:
Use soft hammer to tap on the
case half. Tap only on rein-
forced portions of case. Do not
tap on gasket mating surface.
Work slowly and carefully.
Make sure the case halves sep-
arate evenly. If one end “hangs
up”, take pressure off the push
screw, realign, and start over. If
the cases do not separate,
check for a remaining case
screw or fitting. Do not force.
Remove the dowel pins and O-
ring.
a
4
POINTS DE DEPOSE
Carter
1. Séparer:
Demi-carter droit
Demi-carter gauche
Etapes de la séparation:
Déposer les boulons de carter 1,
le guide de durit 2 et le support de
câble d’embrayage 3.
N.B.:
Desserrer chaque boulon d’un quart
de tour à la fois, et quand tous les
boulons sont desserrés, les déposer.
Déposer le demi-carter droit 4.
N.B.:
Déposer le carter le côté gauche
vers le bas et le séparer en insérant
la pointe d’un tournevis dans la
fente de séparation a du carter.
Soulever uniformément le demi-
carter droit tout en tapotant légère-
ment la fente de séparation ainsi
que la noix de montage du moteur
à l’aide d’un maillet en plastique.
Le carter et la boîte à vitesses res-
tent attachés au demi-carter gau-
che.
ATTENTION:
Utiliser un maillet en plastique, et
ne taper que sur les portions ren-
forcées du carter. Ne pas taper sur
les plans de joint. Travailler lente-
ment et avec précaution, en s’assu-
rant que les deux demi-carters se
séparent uniformément. Si elles
restent collées d’un côté, relâcher
le boulon presseur, rétablir le
parallélisme, et recommencer. Si le
carter ne se sépare pas, vérifier si
on n’a pas oublié d’enlever un bou-
lon ou une vis. Il ne faut surtout
pas forcer.
Déposer les goujons et le joint tori-
que.
CARTER ET VILEBREQUIN

4 - 243

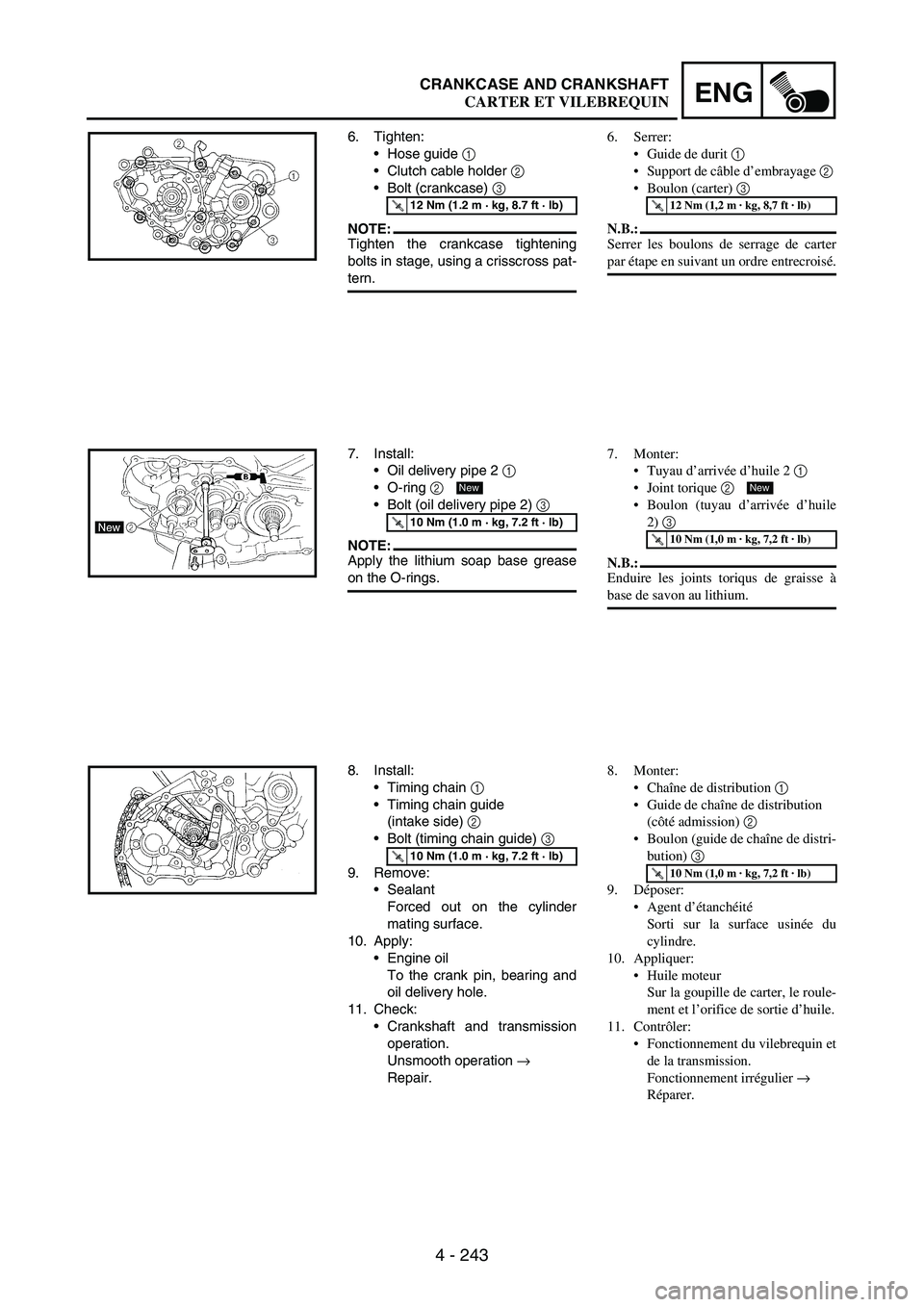

ENGCRANKCASE AND CRANKSHAFT
6. Tighten:
Hose guide
1
Clutch cable holder
2
Bolt (crankcase)
3
NOTE:Tighten the crankcase tightening
bolts in stage, using a crisscross pat-
tern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
7. Install:
Oil delivery pipe 2
1
O-ring
2
Bolt (oil delivery pipe 2)
3
NOTE:Apply the lithium soap base grease
on the O-rings.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
8. Install:
Timing chain
1
Timing chain guide
(intake side)
2
Bolt (timing chain guide)
3
9. Remove:
Sealant
Forced out on the cylinder
mating surface.
10. Apply:
Engine oil
To the crank pin, bearing and
oil delivery hole.
11. Check:
Crankshaft and transmission
operation.
Unsmooth operation
→
Repair.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
6. Serrer:
Guide de durit 1
Support de câble d’embrayage 2
Boulon (carter) 3
N.B.:
Serrer les boulons de serrage de carter
par étape en suivant un ordre entrecroisé.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Monter:
Tuyau d’arrivée d’huile 2 1
Joint torique 2
Boulon (tuyau d’arrivée d’huile
2) 3
N.B.:
Enduire les joints toriqus de graisse à
base de savon au lithium.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
8. Monter:
Chaîne de distribution 1
Guide de chaîne de distribution
(côté admission) 2
Boulon (guide de chaîne de distri-
bution) 3
9. Déposer:
Agent d’étanchéité
Sorti sur la surface usinée du
cylindre.
10. Appliquer:
Huile moteur
Sur la goupille de carter, le roule-
ment et l’orifice de sortie d’huile.
11. Contrôler:
Fonctionnement du vilebrequin et
de la transmission.
Fonctionnement irrégulier →
Réparer.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CARTER ET VILEBREQUIN

4 - 255

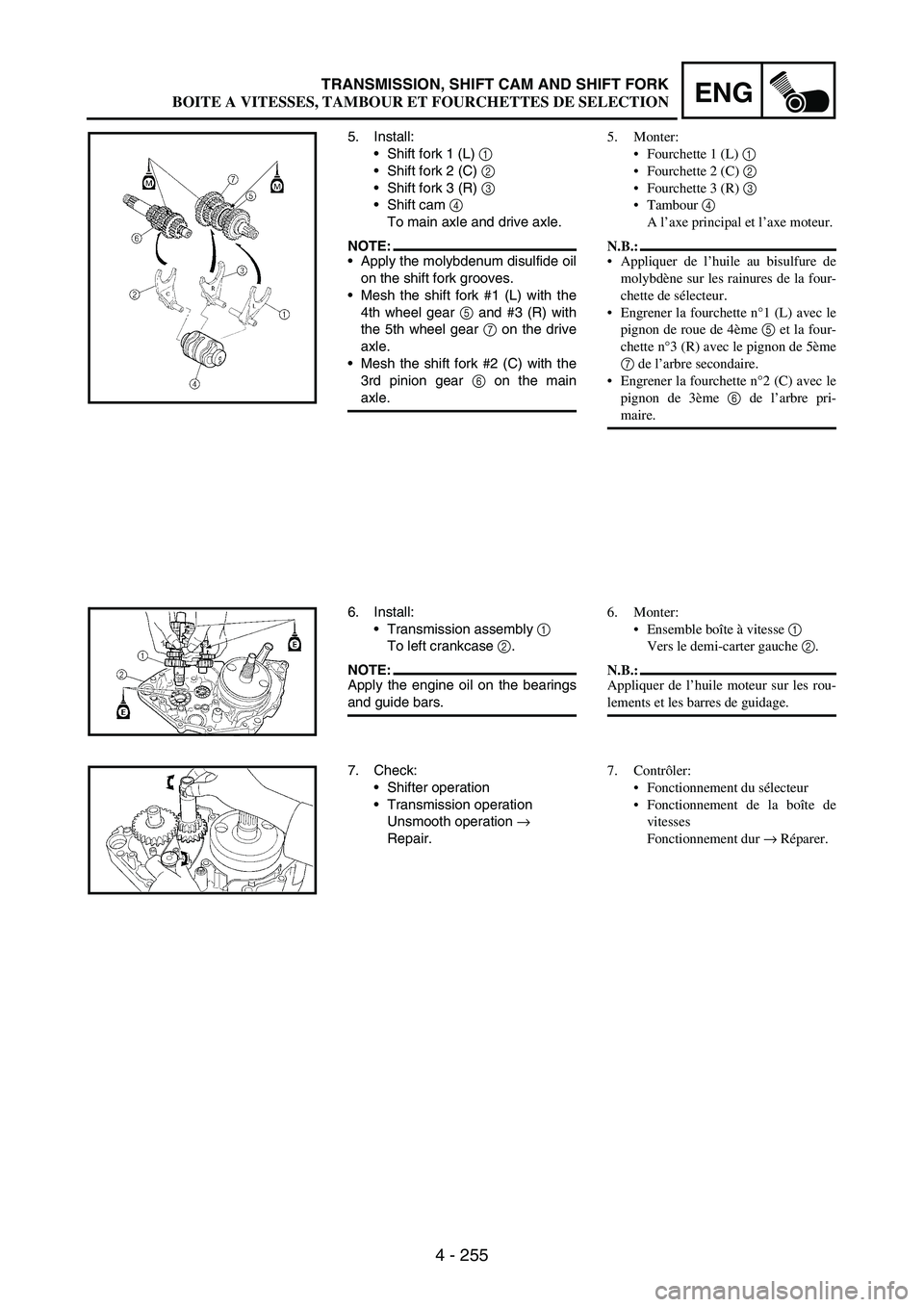

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
5. Install:
Shift fork 1 (L)
1
Shift fork 2 (C)
2
Shift fork 3 (R)
3
Shift cam
4
To main axle and drive axle.
NOTE:Apply the molybdenum disulfide oil
on the shift fork grooves.
Mesh the shift fork #1 (L) with the
4th wheel gear
5 and #3 (R) with
the 5th wheel gear
7 on the drive
axle.
Mesh the shift fork #2 (C) with the
3rd pinion gear
6 on the main
axle.
6. Install:
Transmission assembly
1
To left crankcase
2.
NOTE:Apply the engine oil on the bearings
and guide bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation
→
Repair.
5. Monter:
Fourchette 1 (L) 1
Fourchette 2 (C) 2
Fourchette 3 (R) 3
Tambour 4
A l’axe principal et l’axe moteur.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les rainures de la four-
chette de sélecteur.
Engrener la fourchette n°1 (L) avec le
pignon de roue de 4ème 5 et la four-
chette n°3 (R) avec le pignon de 5ème
7 de l’arbre secondaire.
Engrener la fourchette n°2 (C) avec le
pignon de 3ème 6 de l’arbre pri-
maire.
6. Monter:
Ensemble boîte à vitesse 1
Vers le demi-carter gauche 2.
N.B.:
Appliquer de l’huile moteur sur les rou-
lements et les barres de guidage.
7. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement dur → Réparer.
BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION

6 - 8

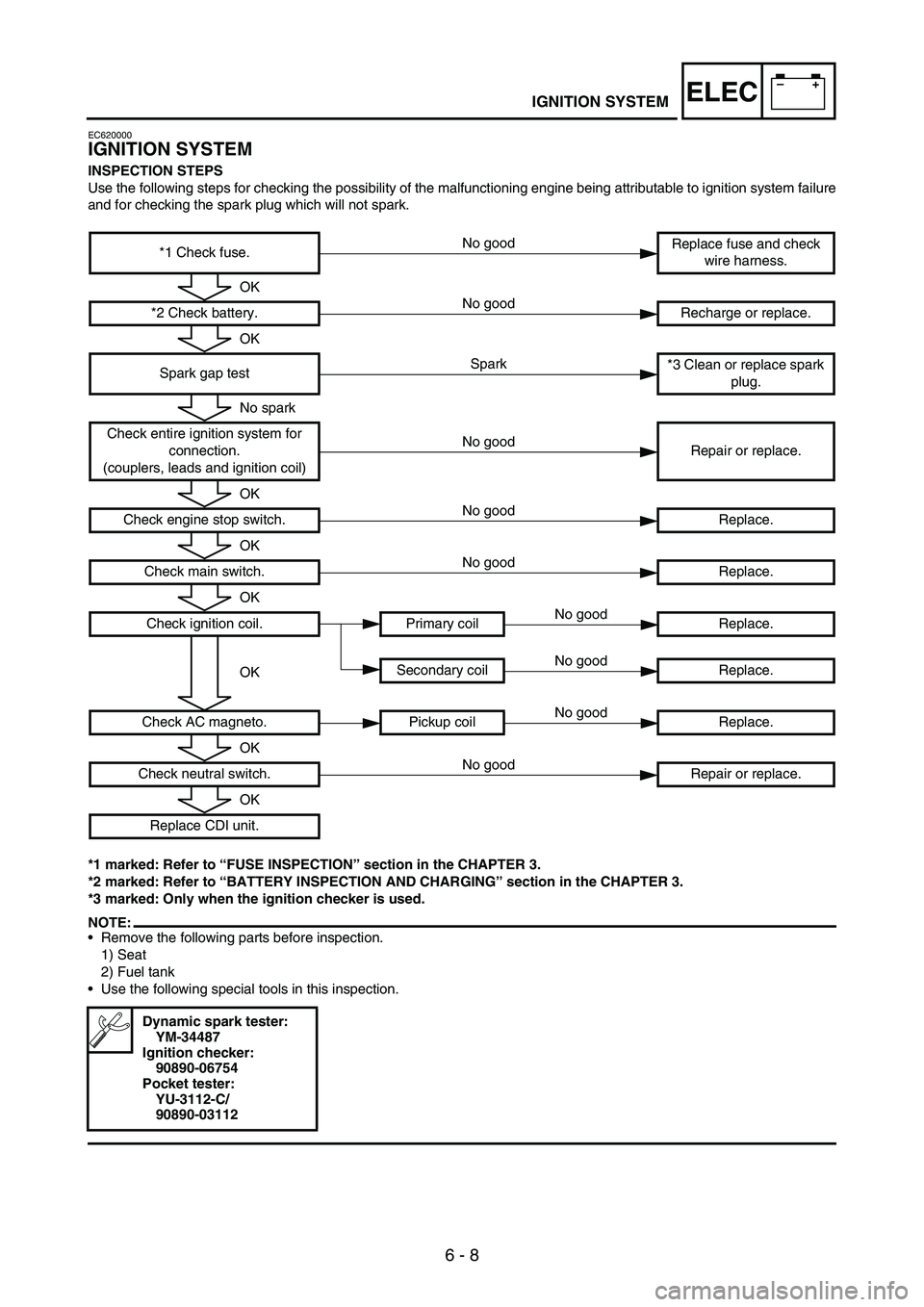

–+ELECIGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to ignition system failure
and for checking the spark plug which will not spark.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
*3 marked: Only when the ignition checker is used.
NOTE:Remove the following parts before inspection.
1) Seat
2) Fuel tank
Use the following special tools in this inspection.
*1 Check fuse.Replace fuse and check
wire harness.
*2 Check battery. Recharge or replace.
Spark gap test*3 Clean or replace spark
plug.
Check entire ignition system for
connection.
(couplers, leads and ignition coil)Repair or replace.
Check engine stop switch. Replace.
Check main switch.Replace.
Check ignition coil. Primary coil Replace.
Secondary coil Replace.
Check AC magneto. Pickup coil Replace.
Check neutral switch. Repair or replace.
Replace CDI unit.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754
Pocket tester:
YU-3112-C/
90890-03112
No good
OK
No good
OK
Spark
No spark
No good
OK
No good
OK
No good
OK
No good
OKNo good
No good
OK
No good
OK

6 - 13

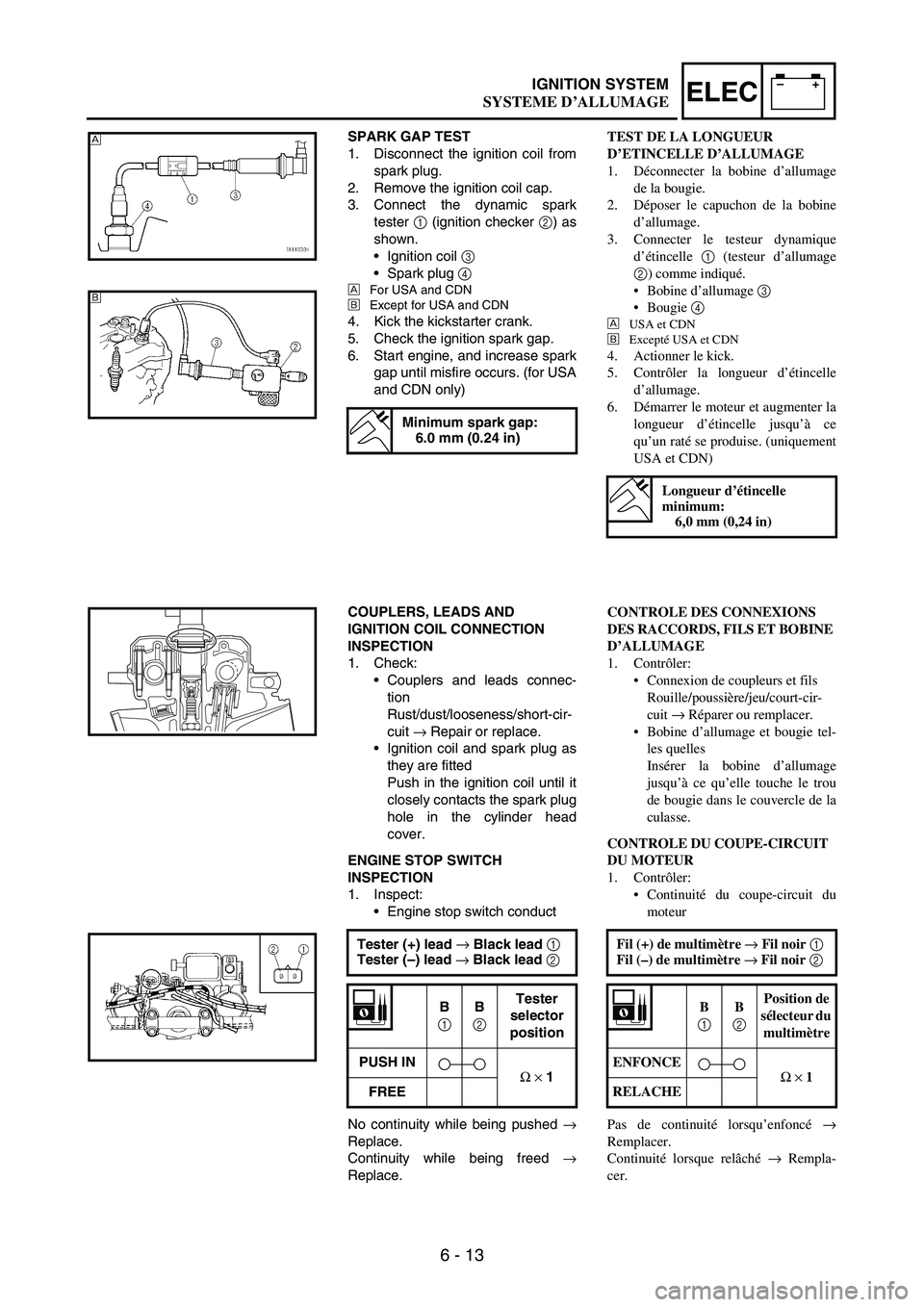

–+ELECIGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the ignition coil from
spark plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark
tester
1 (ignition checker
2) as
shown.
Ignition coil
3
Spark plug
4
ÈFor USA and CDN
ÉExcept for USA and CDN
4. Kick the kickstarter crank.
5. Check the ignition spark gap.
6. Start engine, and increase spark
gap until misfire occurs. (for USA
and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
È
É
COUPLERS, LEADS AND
IGNITION COIL CONNECTION
INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
Ignition coil and spark plug as
they are fitted
Push in the ignition coil until it
closely contacts the spark plug
hole in the cylinder head
cover.
ENGINE STOP SWITCH
INSPECTION
1. Inspect:
Engine stop switch conduct
No continuity while being pushed
→
Replace.
Continuity while being freed
→
Replace.Tester (+) lead →
Black lead 1

Tester (–) lead →
Black lead 2

B
1
B
2
Tester
selector
position
PUSH IN
Ω
×
1
FREE
TEST DE LA LONGUEUR
D’ETINCELLE D’ALLUMAGE
1. Déconnecter la bobine d’allumage
de la bougie.
2. Déposer le capuchon de la bobine
d’allumage.
3. Connecter le testeur dynamique
d’étincelle 1 (testeur d’allumage
2) comme indiqué.
Bobine d’allumage 3
Bougie 4
È
USA et CDN
É
Excepté USA et CDN
4. Actionner le kick.
5. Contrôler la longueur d’étincelle
d’allumage.
6. Démarrer le moteur et augmenter la
longueur d’étincelle jusqu’à ce
qu’un raté se produise. (uniquement
USA et CDN)
Longueur d’étincelle
minimum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS
DES RACCORDS, FILS ET BOBINE
D’ALLUMAGE
1. Contrôler:
Connexion de coupleurs et fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
Bobine d’allumage et bougie tel-
les quelles
Insérer la bobine d’allumage
jusqu’à ce qu’elle touche le trou
de bougie dans le couvercle de la
culasse.
CONTROLE DU COUPE-CIRCUIT
DU MOTEUR
1. Contrôler:
Continuité du coupe-circuit du
moteur
Pas de continuité lorsqu’enfoncé →
Remplacer.
Continuité lorsque relâché → Rempla-
cer.Fil (+) de multimètre → Fil noir 1
Fil (–) de multimètre → Fil noir 2
B
1 B
2 Position de
sélecteur du
multimètre
ENFONCE
Ω × 1
RELACHE
SYSTEME D’ALLUMAGE

6 - 51

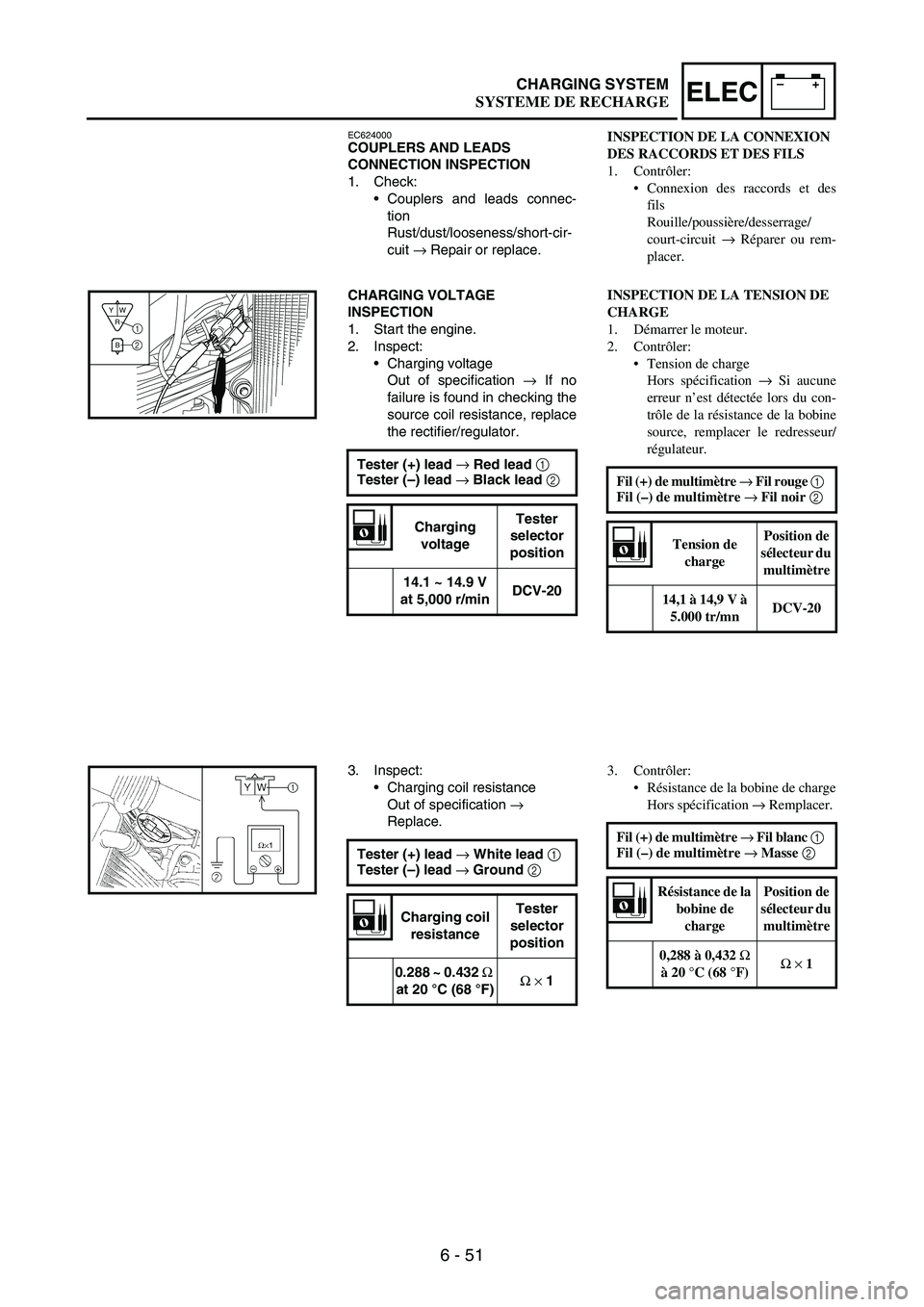

–+ELECCHARGING SYSTEM
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
CHARGING VOLTAGE
INSPECTION
1. Start the engine.
2. Inspect:
Charging voltage
Out of specification
→ If no
failure is found in checking the
source coil resistance, replace
the rectifier/regulator.
Tester (+) lead →
Red lead 1

Tester (–) lead →
Black lead 2

Charging
voltageTester
selector
position
14.1 ~ 14.9 V
at 5,000 r/minDCV-20
R
BW Y1
2
3. Inspect:
Charging coil resistance
Out of specification
→
Replace.
Tester (+) lead →
White lead 1

Tester (–) lead →
Ground 2

Charging coil
resistanceTester
selector
position
0.288 ~ 0.432 Ω

at 20 °C (68 °F)Ω
×
1
INSPECTION DE LA CONNEXION
DES RACCORDS ET DES FILS
1. Contrôler:
Connexion des raccords et des
fils
Rouille/poussière/desserrage/
court-circuit → Réparer ou rem-
placer.
INSPECTION DE LA TENSION DE
CHARGE
1. Démarrer le moteur.
2. Contrôler:
Tension de charge
Hors spécification → Si aucune
erreur n’est détectée lors du con-
trôle de la résistance de la bobine
source, remplacer le redresseur/
régulateur.
Fil (+) de multimètre → Fil rouge 1
Fil (–) de multimètre → Fil noir 2
Tension de
chargePosition de
sélecteur du
multimètre
14,1 à 14,9 V à
5.000 tr/mnDCV-20
3. Contrôler:
Résistance de la bobine de charge
Hors spécification → Remplacer.
Fil (+) de multimètre → Fil blanc 1
Fil (–) de multimètre → Masse 2
Résistance de la
bobine de
chargePosition de
sélecteur du
multimètre
0,288 à 0,432 Ω
à 20 °C (68 °F)Ω × 1
SYSTEME DE RECHARGE

6 - 59
–+ELECTHROTTLE POSITION SENSOR SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
THROTTLE POSITION SENSOR
COIL INSPECTION
1. Inspect:
Throttle position sensor coil
resistance
Out of specification
→
Replace.
Tester (+) lead →
Blue lead 1

Tester (–) lead →
Black lead 2
Throttle
position
sensor coil
resistanceTester
selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1
2. Loosen:
Throttle stop screw 1
NOTE:Turn out the throttle stop screw until
the throttle shaft is in the full close
position.
REMARQUE
ATTENTION:
Ne pas desserrer les vis (capteur de
position des gaz) 1 sauf s’il faut chan-
ger le capteur de position en raison
d’un problème, sinon le moteur sera
moins performant.
CONTROLE DES CONNEXIONS
DES COUPLEURS ET DES FILS
1. Contrôler:
Connexion coupleurs et fils
Rouille/poussière/desserrement/
court-circuit → Réparer ou rem-
placer.
CONTROLE DE LA BOBINE DE
CAPTEUR DE PAPILLON DES
GAZ
1. Contrôler:
Résistance de la bobine du cap-
teur de papillon des gaz
Hors spécifications → Rempla-
cer.
Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre → Fil noir 2
Résistance de la
bobine du
capteur de
papillon des gaz Position de
sélecteur du
multimètre
4 à 6 kΩ à
20 °C (68 °F)kΩ × 1
2. Desserrer:
Vis d’arrêt d’accélérateur 1
N.B.:
Tourner la vis d’arrêt d’accélérateur
jusqu’à ce que l’axe de l’accélérateur
soit en position de fermeture complète.
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ

7 - 1

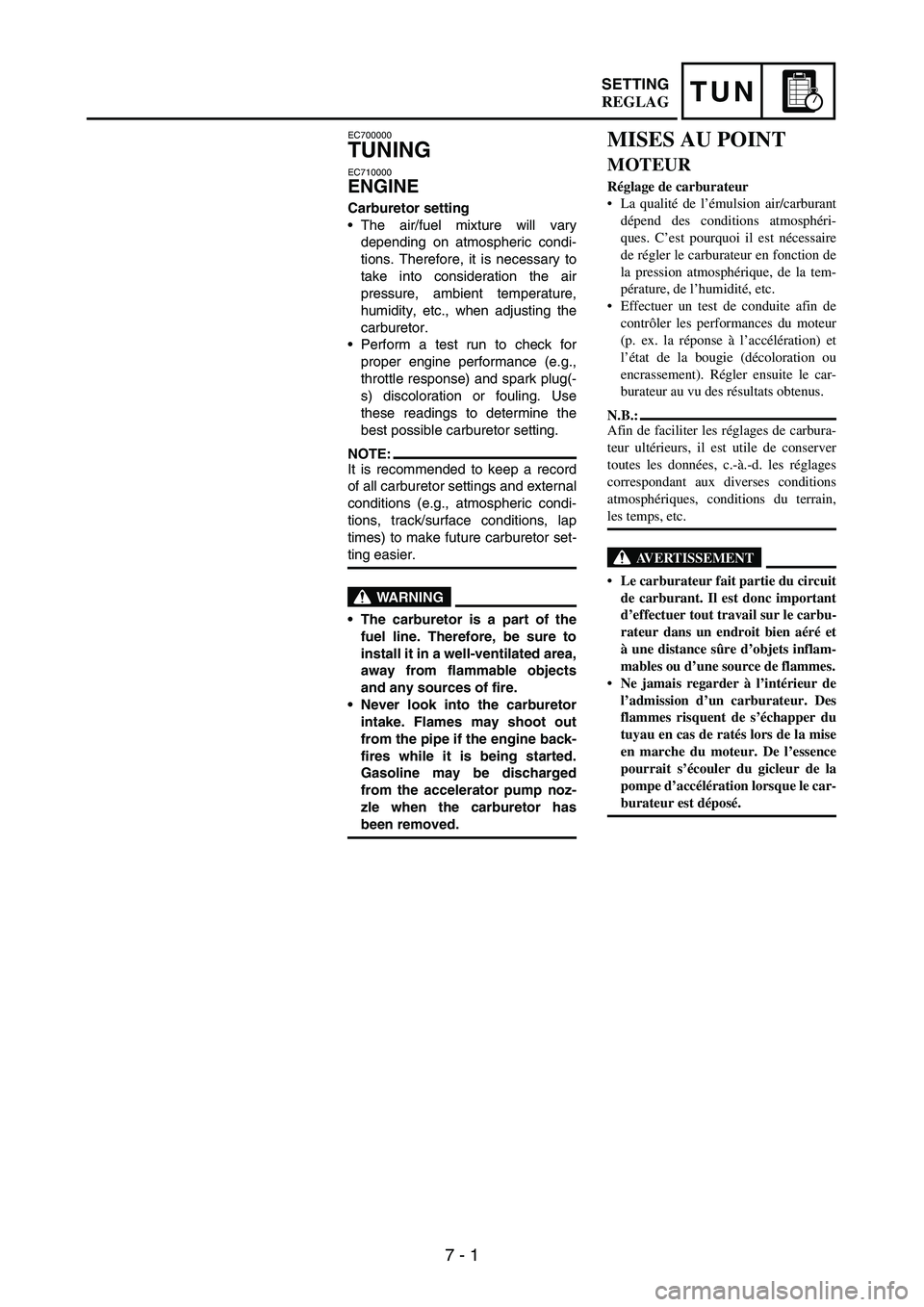

TUNSETTING
EC700000
TUNING
EC710000
ENGINE
Carburetor setting
The air/fuel mixture will vary
depending on atmospheric condi-
tions. Therefore, it is necessary to
take into consideration the air
pressure, ambient temperature,
humidity, etc., when adjusting the
carburetor.
Perform a test run to check for
proper engine performance (e.g.,
throttle response) and spark plug(-
s) discoloration or fouling. Use
these readings to determine the
best possible carburetor setting.
NOTE:It is recommended to keep a record
of all carburetor settings and external
conditions (e.g., atmospheric condi-
tions, track/surface conditions, lap
times) to make future carburetor set-
ting easier.
WARNING
The carburetor is a part of the
fuel line. Therefore, be sure to
install it in a well-ventilated area,
away from flammable objects
and any sources of fire.
Never look into the carburetor
intake. Flames may shoot out
from the pipe if the engine back-
fires while it is being started.
Gasoline may be discharged
from the accelerator pump noz-
zle when the carburetor has
been removed.
MISES AU POINT
MOTEUR
Réglage de carburateur
La qualité de l’émulsion air/carburant
dépend des conditions atmosphéri-
ques. C’est pourquoi il est nécessaire
de régler le carburateur en fonction de
la pression atmosphérique, de la tem-
pérature, de l’humidité, etc.
Effectuer un test de conduite afin de
contrôler les performances du moteur
(p. ex. la réponse à l’accélération) et
l’état de la bougie (décoloration ou
encrassement). Régler ensuite le car-
burateur au vu des résultats obtenus.
N.B.:
Afin de faciliter les réglages de carbura-
teur ultérieurs, il est utile de conserver
toutes les données, c.-à.-d. les réglages
correspondant aux diverses conditions
atmosphériques, conditions du terrain,
les temps, etc.
AVERTISSEMENT
Le carburateur fait partie du circuit
de carburant. Il est donc important
d’effectuer tout travail sur le carbu-
rateur dans un endroit bien aéré et
à une distance sûre d’objets inflam-
mables ou d’une source de flammes.
Ne jamais regarder à l’intérieur de
l’admission d’un carburateur. Des
flammes risquent de s’échapper du
tuyau en cas de ratés lors de la mise
en marche du moteur. De l’essence
pourrait s’écouler du gicleur de la
pompe d’accélération lorsque le car-
burateur est déposé.
REGLAG
