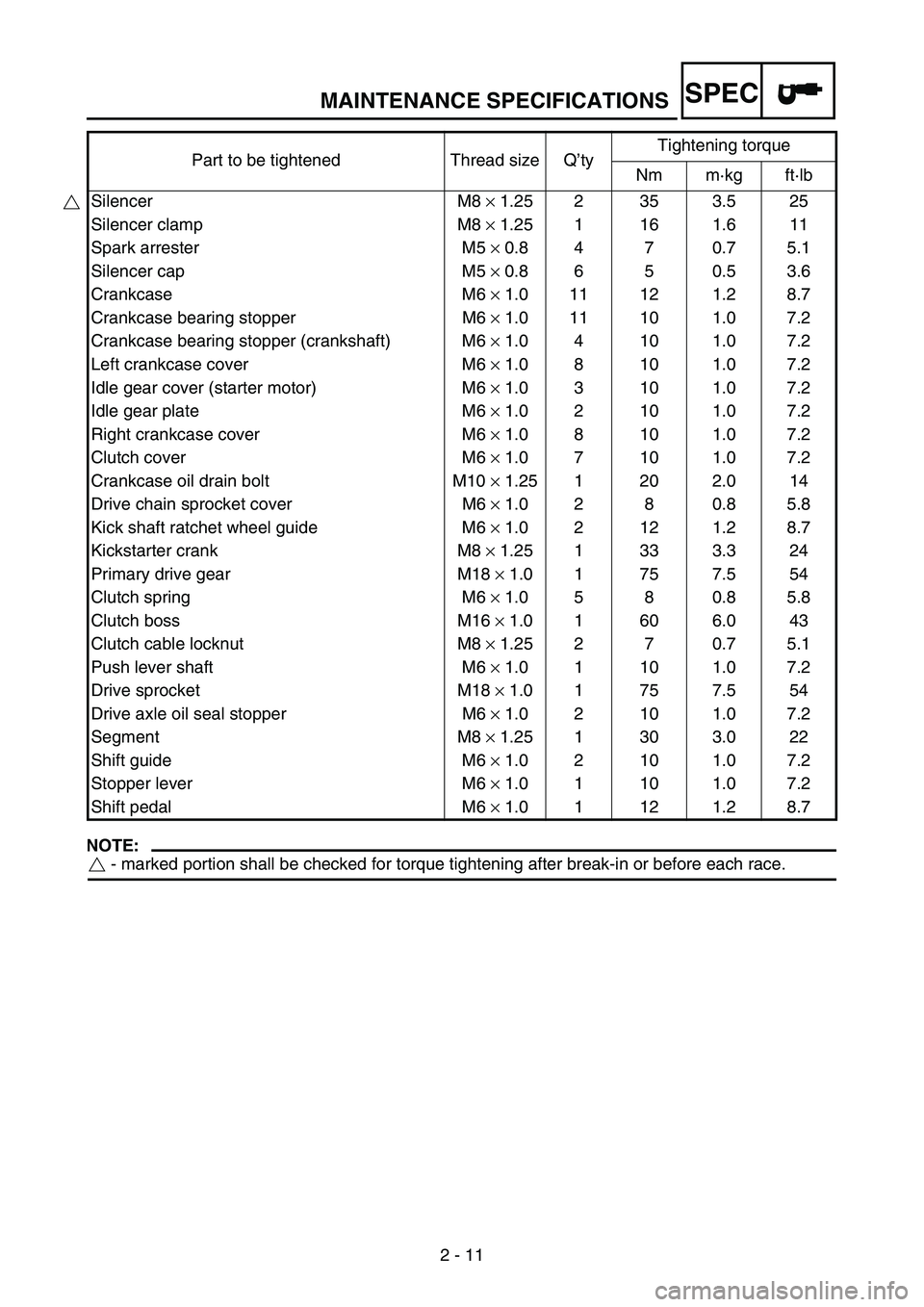

MAINTENANCE SPECIFICATIONS
2 - 11
SPEC
NOTE:
- marked portion shall be checked for torque tightening after break-in or before each race. Silencer M8 × 1.25 2 35 3.5 25
Silencer clamp M8 × 1.25 1 16 1.6 11
Spark arrester M5 × 0.8 4 7 0.7 5.1
Silencer cap M5 × 0.8 6 5 0.5 3.6
Crankcase M6 × 1.0 11 12 1.2 8.7
Crankcase bearing stopper M6 × 1.0 11 10 1.0 7.2
Crankcase bearing stopper (crankshaft) M6 × 1.0 4 10 1.0 7.2
Left crankcase cover M6 × 1.0 8 10 1.0 7.2
Idle gear cover (starter motor) M6 × 1.0 3 10 1.0 7.2
Idle gear plate M6 × 1.0 2 10 1.0 7.2
Right crankcase cover M6 × 1.0 8 10 1.0 7.2
Clutch cover M6 × 1.0 7 10 1.0 7.2
Crankcase oil drain bolt M10 × 1.25 1 20 2.0 14
Drive chain sprocket cover M6 × 1.0 2 8 0.8 5.8
Kick shaft ratchet wheel guide M6 × 1.0 2 12 1.2 8.7
Kickstarter crank M8 × 1.25 1 33 3.3 24
Primary drive gear M18 × 1.0 1 75 7.5 54
Clutch spring M6 × 1.0 5 8 0.8 5.8
Clutch boss M16 × 1.0 1 60 6.0 43
Clutch cable locknut M8 × 1.25 2 7 0.7 5.1
Push lever shaft M6 × 1.0 1 10 1.0 7.2
Drive sprocket M18 × 1.0 1 75 7.5 54
Drive axle oil seal stopper M6 × 1.0 2 10 1.0 7.2
Segment M8 × 1.25 1 30 3.0 22
Shift guide M6 × 1.0 2 10 1.0 7.2
Stopper lever M6 × 1.0 1 10 1.0 7.2
Shift pedal M6 × 1.0 1 12 1.2 8.7 Part to be tightened Thread size Q’tyTightening torque
Nm m·kg ft·lb

SPEC
2 - 111
CABLE ROUTING DIAGRAM
1Throttle cable
2Clamp
3Brake hose
4Hot starter cable
5Clutch cable
6Hose guide
7Clutch switch lead
8Engine stop switch lead
9Trip meter cable
0Main switch lead
ATrip meter
BMain switch
CStart switch leadÈFasten the start switch lead.
ÉFasten the engine stop switch lead and clutch switch lead.
ÊPass the brake hose through the hose guides.
ËPass the start switch lead in front of the main switch lead.
ÌPass the hot starter cable and clutch cable between the upper
bracket and coupler bracket.
ÍPass the throttle cables between the upper bracket and trip
meter.
C
A
B
C-C
4
5
2
8
7
1
4
5
Ì
Í
B
B
A
1
C2
3
22
4
5
6
7
8
6 90 A BÈ
É
Ê
Ê Ë
C
40˚±10˚

2 - 112
SPEC

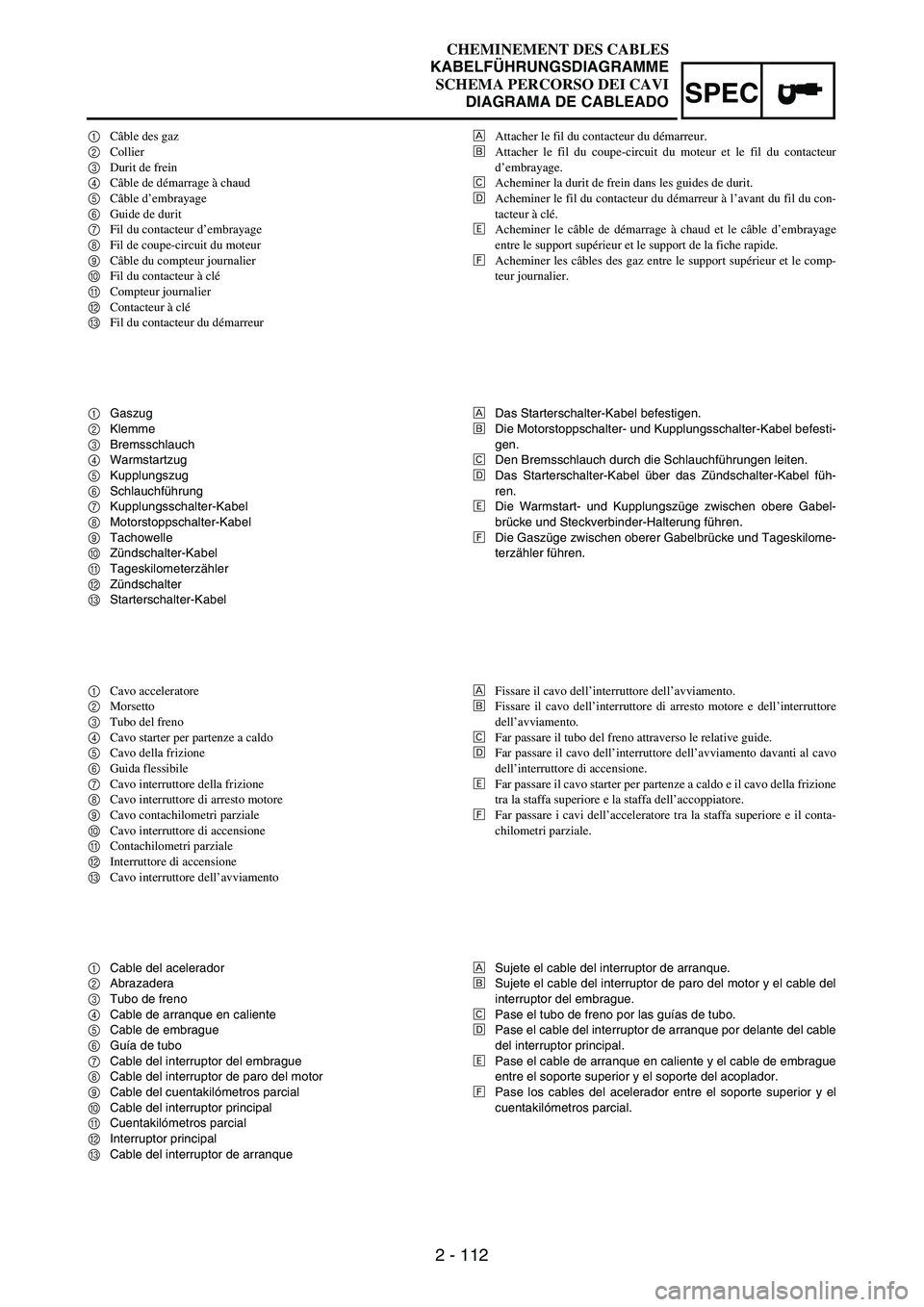

1Câble des gaz
2Collier
3Durit de frein
4Câble de démarrage à chaud
5Câble d’embrayage
6Guide de durit
7Fil du contacteur d’embrayage
8Fil de coupe-circuit du moteur
9Câble du compteur journalier
0Fil du contacteur à clé
ACompteur journalier
BContacteur à clé
CFil du contacteur du démarreurÈAttacher le fil du contacteur du démarreur.
ÉAttacher le fil du coupe-circuit du moteur et le fil du contacteur
d’embrayage.
ÊAcheminer la durit de frein dans les guides de durit.
ËAcheminer le fil du contacteur du démarreur à l’avant du fil du con-
tacteur à clé.
ÌAcheminer le câble de démarrage à chaud et le câble d’embrayage
entre le support supérieur et le support de la fiche rapide.
ÍAcheminer les câbles des gaz entre le support supérieur et le comp-
teur journalier.
1Gaszug
2Klemme
3Bremsschlauch
4Warmstartzug
5Kupplungszug
6Schlauchführung
7Kupplungsschalter-Kabel
8Motorstoppschalter-Kabel
9Tachowelle
0Zündschalter-Kabel
ATageskilometerzähler
BZündschalter
CStarterschalter-KabelÈDas Starterschalter-Kabel befestigen.
ÉDie Motorstoppschalter- und Kupplungsschalter-Kabel befesti-
gen.
ÊDen Bremsschlauch durch die Schlauchführungen leiten.
ËDas Starterschalter-Kabel über das Zündschalter-Kabel füh-
ren.
ÌDie Warmstart- und Kupplungszüge zwischen obere Gabel-
brücke und Steckverbinder-Halterung führen.
ÍDie Gaszüge zwischen oberer Gabelbrücke und Tageskilome-
terzähler führen.
1Cavo acceleratore
2Morsetto
3Tubo del freno
4Cavo starter per partenze a caldo
5Cavo della frizione
6Guida flessibile
7Cavo interruttore della frizione
8Cavo interruttore di arresto motore
9Cavo contachilometri parziale
0Cavo interruttore di accensione
AContachilometri parziale
BInterruttore di accensione
CCavo interruttore dell’avviamentoÈFissare il cavo dell’interruttore dell’avviamento.
ÉFissare il cavo dell’interruttore di arresto motore e dell’interruttore
dell’avviamento.
ÊFar passare il tubo del freno attraverso le relative guide.
ËFar passare il cavo dell’interruttore dell’avviamento davanti al cavo
dell’interruttore di accensione.
ÌFar passare il cavo starter per partenze a caldo e il cavo della frizione
tra la staffa superiore e la staffa dell’accoppiatore.
ÍFar passare i cavi dell’acceleratore tra la staffa superiore e il conta-
chilometri parziale.
1Cable del acelerador
2Abrazadera
3Tubo de freno
4Cable de arranque en caliente
5Cable de embrague
6Guía de tubo
7Cable del interruptor del embrague
8Cable del interruptor de paro del motor
9Cable del cuentakilómetros parcial
0Cable del interruptor principal
ACuentakilómetros parcial
BInterruptor principal
CCable del interruptor de arranqueÈSujete el cable del interruptor de arranque.
ÉSujete el cable del interruptor de paro del motor y el cable del
interruptor del embrague.
ÊPase el tubo de freno por las guías de tubo.
ËPase el cable del interruptor de arranque por delante del cable
del interruptor principal.
ÌPase el cable de arranque en caliente y el cable de embrague
entre el soporte superior y el soporte del acoplador.
ÍPase los cables del acelerador entre el soporte superior y el
cuentakilómetros parcial.
CHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
SCHEMA PERCORSO DEI CAVI
DIAGRAMA DE CABLEADO

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
*marked: For USAFRONT FORKS
Inspect and adjust
Replace oilSuspension oil “S1”
Replace oil seal
FRONT FORK OIL SEAL AND DUST SEAL
Clean and lubeLithium base grease
PROTECTOR GUIDE
Replace
REAR SHOCK ABSORBER
Inspect and adjust
Lube
(After
rain
ride)Molybdenum disulfide
grease
Retighten
DRIVE CHAIN GUIDE AND ROLLERS
Inspect
DRIVE CHAIN STOPPER
Inspect
SWINGARMMolybdenum disulfide
grease
Inspect, lube and retighten
RELAY ARM, CONNECTING ROD Molybdenum disulfide
grease
Inspect, lube and retighten
SIDESTAND
LubricateLithium base grease
STEERING HEAD
Inspect free play and retighten
Clean and lubeLithium base grease
Replace bearing
TIRE, WHEELS
Inspect air pressure, wheel run-out, tire
wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
LubricateLithium base grease
THROTTLE, CONTROL CABLE Yamaha cable lube or SAE
10W-30 motor oil
Inspect dirt and wear on the
throttle cable on the
carburetor side. Check routing and connection
Lubricate
Inspect and clean (throttle cable)
HOT STARTER, CLUTCH LEVER
Inspect free play
BATTERY
Check terminal for looseness and
corrosionItemAfter
break-inEvery
race
Every third
(or
500 km)Every fifth
(or
1,000 km)As
requiredRemarks

3 - 21
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1,
drain bolt and hoses when the
engine and radiator are hot. Scald-
ing hot fluid and steam may be
blown out under pressure, which
could cause serious injury.
When the engine has cooled,
place a thick towel over the radia-
tor cap, slowly rotate the cap
counterclockwise to the detent.
This procedure allows any resid-
ual pressure to escape. When the
hissing sound has stopped, press
down on the cap while turning
counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful
to the engine parts. You may use
distilled water, if you can’t get soft
water.
1. Place the machine on a level
place, and hold it in an upright
position.
2. Inspect:
Coolant level
Coolant level should be
between the maximum
a and
minimum
b marks.
Coolant level is below the
“LOW” level line
→ Add soft
water (tap water) up to the
proper level.
3. Start the engine and let it warm
up for several minutes.
4. Turn off the engine and check
the coolant level again.
NOTE:Before checking the coolant level,
wait a few minutes until the coolant
settles.
LOWFULLCOOLANTa
b
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon du
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de
détente. Ceci permet à la pression rési-
duelle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
ENGINE
MOTEUR

3 - 49
INSP
ADJ
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW
ADJUSTMENT” section.
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION
AND ADJUSTMENT
NOTE:The valve clearance should be
adjusted when the engine is cool to
the touch.
The piston must be at Top Dead
Center (T.D.C.) on compression
stroke to check or adjust the valve
clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
2. Drain:
Coolant
Refer to “COOLANT
REPLACEMENT” section.REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti
Étapes du réglage:
Régler la vis de ralenti.
Se reporter à la section
“REGLAGE DE LA VIS DE
RALENTI”.
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.900 à 2.100 tr/min
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeux aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.
ENGINE
MOTEUR

4 - 36
ENG

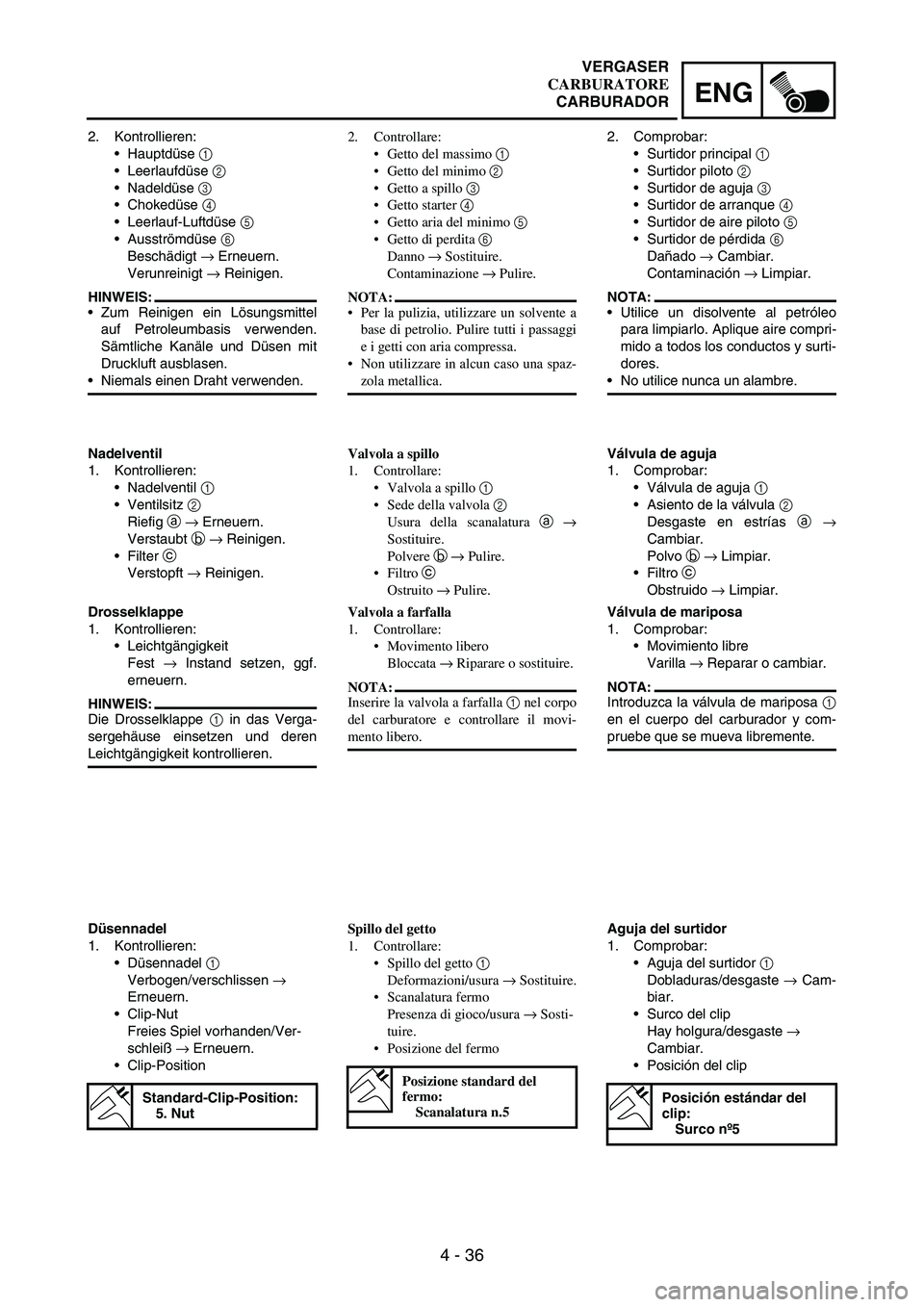

2. Kontrollieren:
Hauptdüse
1
Leerlaufdüse
2
Nadeldüse
3
Chokedüse
4
Leerlauf-Luftdüse
5
Ausströmdüse
6
Beschädigt
→ Erneuern.
Verunreinigt
→ Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
Niemals einen Draht verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil
1
Ventilsitz
2
Riefig
a
→ Erneuern.
Verstaubt
b
→ Reinigen.
Filter
c
Verstopft
→ Reinigen.
Drosselklappe
1. Kontrollieren:
Leichtgängigkeit
Fest
→ Instand setzen, ggf.
erneuern.
HINWEIS:
Die Drosselklappe
1 in das Verga-
sergehäuse einsetzen und deren
Leichtgängigkeit kontrollieren.
Düsennadel
1. Kontrollieren:
Düsennadel
1
Verbogen/verschlissen
→
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß
→ Erneuern.
Clip-Position
Standard-Clip-Position:
5. Nut
2. Controllare:
Getto del massimo 1
Getto del minimo 2
Getto a spillo 3
Getto starter 4
Getto aria del minimo 5
Getto di perdita 6
Danno → Sostituire.
Contaminazione → Pulire.
NOTA:
Per la pulizia, utilizzare un solvente a
base di petrolio. Pulire tutti i passaggi
e i getti con aria compressa.
Non utilizzare in alcun caso una spaz-
zola metallica.
Valvola a spillo
1. Controllare:
Valvola a spillo 1
Sede della valvola 2
Usura della scanalatura a →
Sostituire.
Polvere b → Pulire.
Filtro c
Ostruito → Pulire.
Valvola a farfalla
1. Controllare:
Movimento libero
Bloccata → Riparare o sostituire.
NOTA:
Inserire la valvola a farfalla 1 nel corpo
del carburatore e controllare il movi-
mento libero.
Spillo del getto
1. Controllare:
Spillo del getto 1
Deformazioni/usura → Sostituire.
Scanalatura fermo
Presenza di gioco/usura → Sosti-
tuire.
Posizione del fermo
Posizione standard del
fermo:
Scanalatura n.5
2. Comprobar:
Surtidor principal
1
Surtidor piloto
2
Surtidor de aguja
3
Surtidor de arranque
4
Surtidor de aire piloto
5
Surtidor de pérdida
6
Dañado
→ Cambiar.
Contaminación
→ Limpiar.
NOTA:
Utilice un disolvente al petróleo
para limpiarlo. Aplique aire compri-
mido a todos los conductos y surti-
dores.
No utilice nunca un alambre.
Válvula de aguja
1. Comprobar:
Válvula de aguja
1
Asiento de la válvula
2
Desgaste en estrías
a
→
Cambiar.
Polvo
b
→ Limpiar.
Filtro
c
Obstruido
→ Limpiar.
Válvula de mariposa
1. Comprobar:
Movimiento libre
Varilla
→ Reparar o cambiar.
NOTA:
Introduzca la válvula de mariposa
1
en el cuerpo del carburador y com-
pruebe que se mueva libremente.
Aguja del surtidor
1. Comprobar:
Aguja del surtidor
1
Dobladuras/desgaste
→ Cam-
biar.
Surco del clip
Hay holgura/desgaste
→
Cambiar.
Posición del clip
Posición estándar del
clip:
Surco nº5
VERGASER
CARBURATORE
CARBURADOR

4 - 39
ENGCARBURETOR

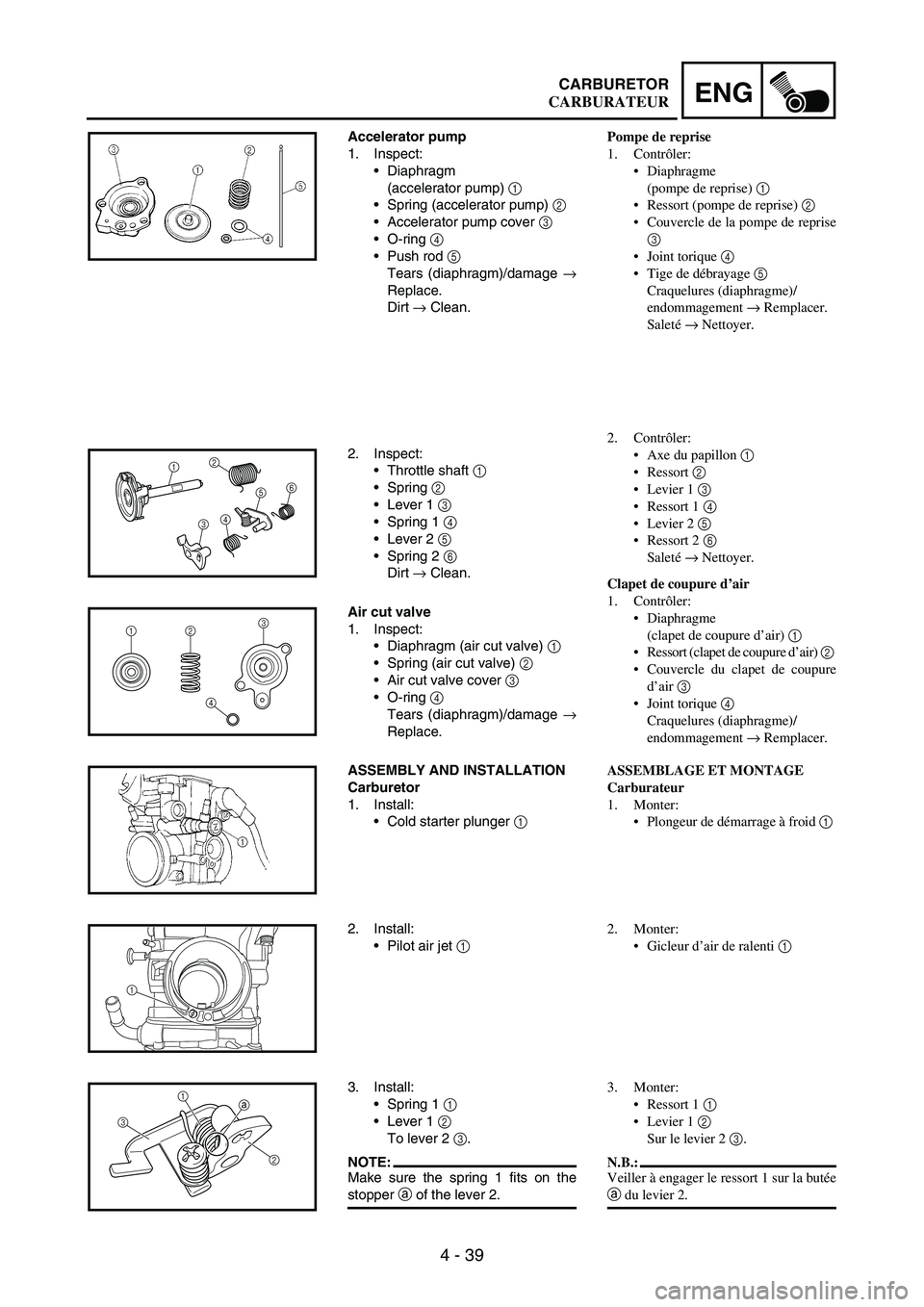

Accelerator pump
1. Inspect:
Diaphragm
(accelerator pump)
1
Spring (accelerator pump)
2
Accelerator pump cover
3
O-ring
4
Push rod
5
Tears (diaphragm)/damage
→
Replace.
Dirt
→ Clean.
2. Inspect:
Throttle shaft
1
Spring
2
Lever 1
3
Spring 1
4
Lever 2
5
Spring 2
6
Dirt
→ Clean.12
3456
Air cut valve
1. Inspect:
Diaphragm (air cut valve)
1
Spring (air cut valve)
2
Air cut valve cover
3
O-ring
4
Tears (diaphragm)/damage
→
Replace.
1
23
4
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger
1
2. Install:
Pilot air jet
1
1
3. Install:
Spring 1
1
Lever 1
2
To lever 2
3.
NOTE:Make sure the spring 1 fits on the
stopper
a of the lever 2.
a
31
2
Pompe de reprise
1. Contrôler:
Diaphragme
(pompe de reprise) 1
Ressort (pompe de reprise) 2
Couvercle de la pompe de reprise
3
Joint torique 4
Tige de débrayage 5
Craquelures (diaphragme)/
endommagement → Remplacer.
Saleté → Nettoyer.
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté → Nettoyer.
Clapet de coupure d’air
1. Contrôler:
Diaphragme
(clapet de coupure d’air) 1
Ressort (clapet de coupure d’air) 2
Couvercle du clapet de coupure
d’air 3
Joint torique 4
Craquelures (diaphragme)/
endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1
3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
CARBURATEUR

5 - 91
CHASHANDLEBAR
EC5B0000

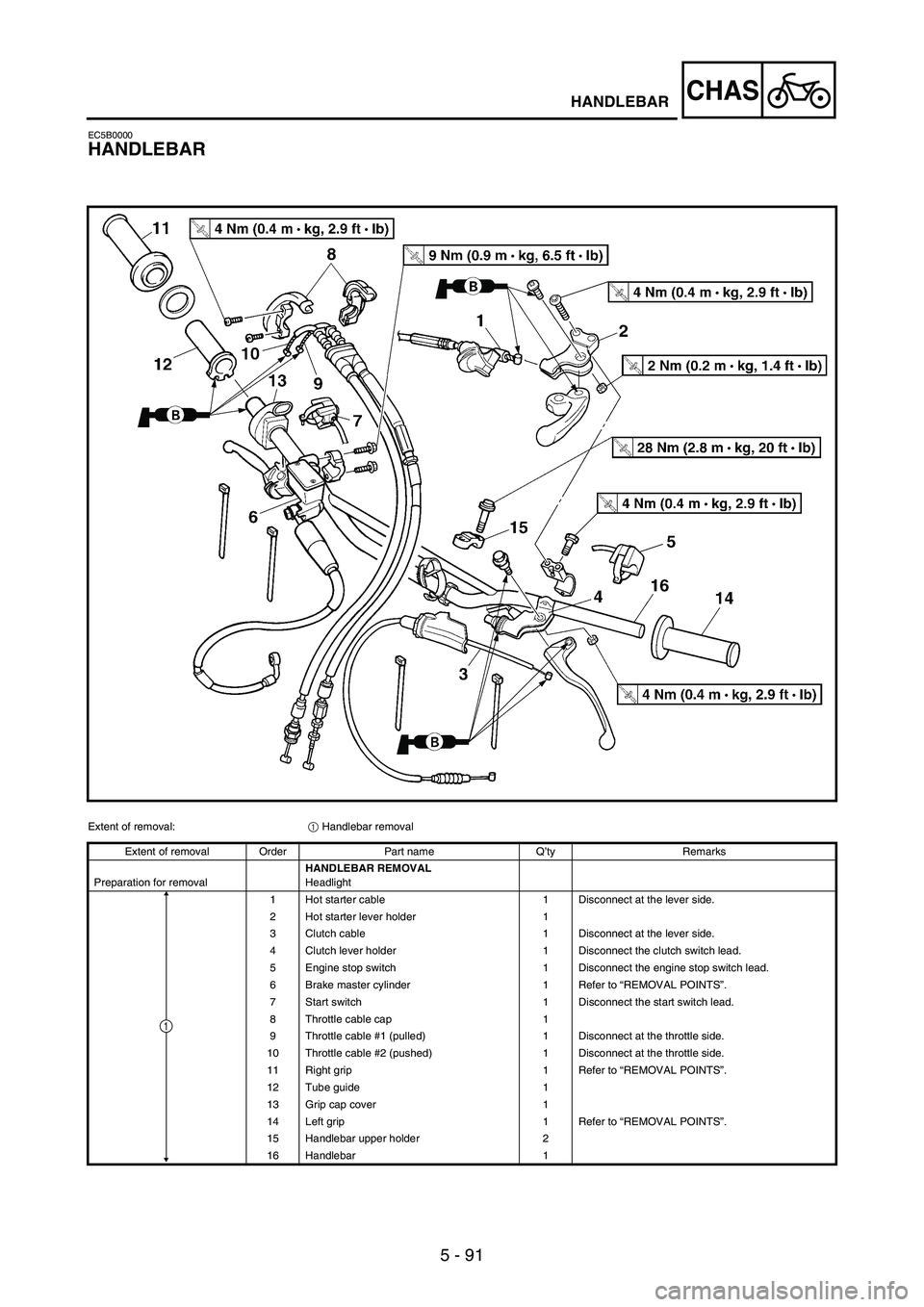

HANDLEBAR
Extent of removal:
1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Headlight
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1 Disconnect the clutch switch lead.
5 Engine stop switch 1 Disconnect the engine stop switch lead.
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Start switch 1 Disconnect the start switch lead.
8 Throttle cable cap 1
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
11 Right grip 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Grip cap cover 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1

5 - 92
CHAS

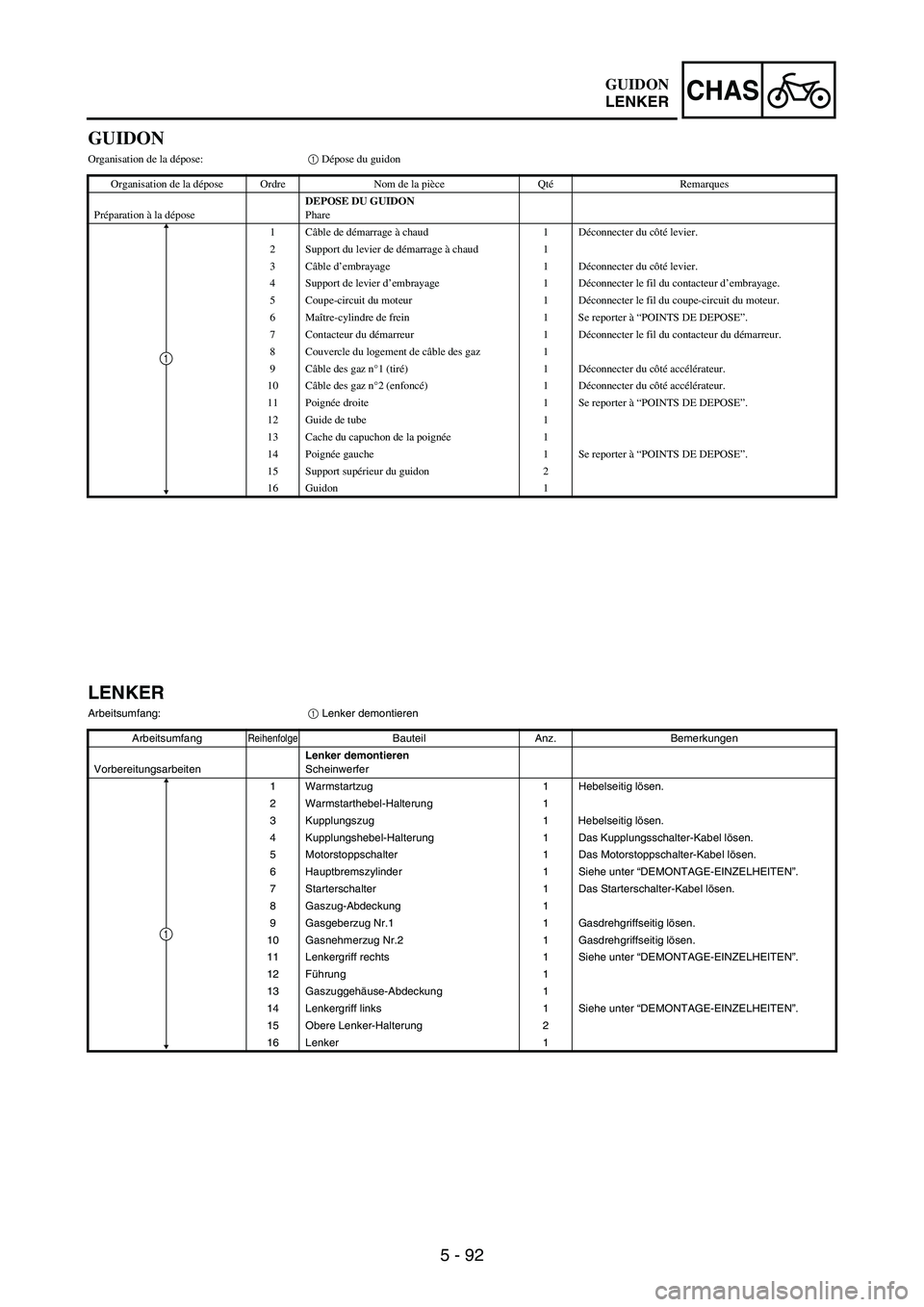

GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Préparation à la déposeDEPOSE DU GUIDON
Phare
1Câble de démarrage à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarrage à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Déconnecter le fil du contacteur d’embrayage.
5 Coupe-circuit du moteur 1 Déconnecter le fil du coupe-circuit du moteur.
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Contacteur du démarreur 1 Déconnecter le fil du contacteur du démarreur.
8 Couvercle du logement de câble des gaz 1
9Câble des gaz n°1 (tiré)1Déconnecter du côté accélérateur.
10 Câble des gaz n°2 (enfoncé)1Déconnecter du côté accélérateur.
11 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Cache du capuchon de la poignée1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Support supérieur du guidon 2
16 Guidon 1
1
LENKER
Arbeitsumfang:
1 Lenker demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
VorbereitungsarbeitenLenker demontieren
Scheinwerfer
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1 Das Kupplungsschalter-Kabel lösen.
5 Motorstoppschalter 1 Das Motorstoppschalter-Kabel lösen.
6 Hauptbremszylinder 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
7 Starterschalter 1 Das Starterschalter-Kabel lösen.
8 Gaszug-Abdeckung 1
9 Gasgeberzug Nr.1 1 Gasdrehgriffseitig lösen.
10 Gasnehmerzug Nr.2 1 Gasdrehgriffseitig lösen.
11 Lenkergriff rechts 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Führung 1
13 Gaszuggehäuse-Abdeckung 1
14 Lenkergriff links 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
15 Obere Lenker-Halterung 2
16 Lenker 1
1
GUIDON
LENKER
