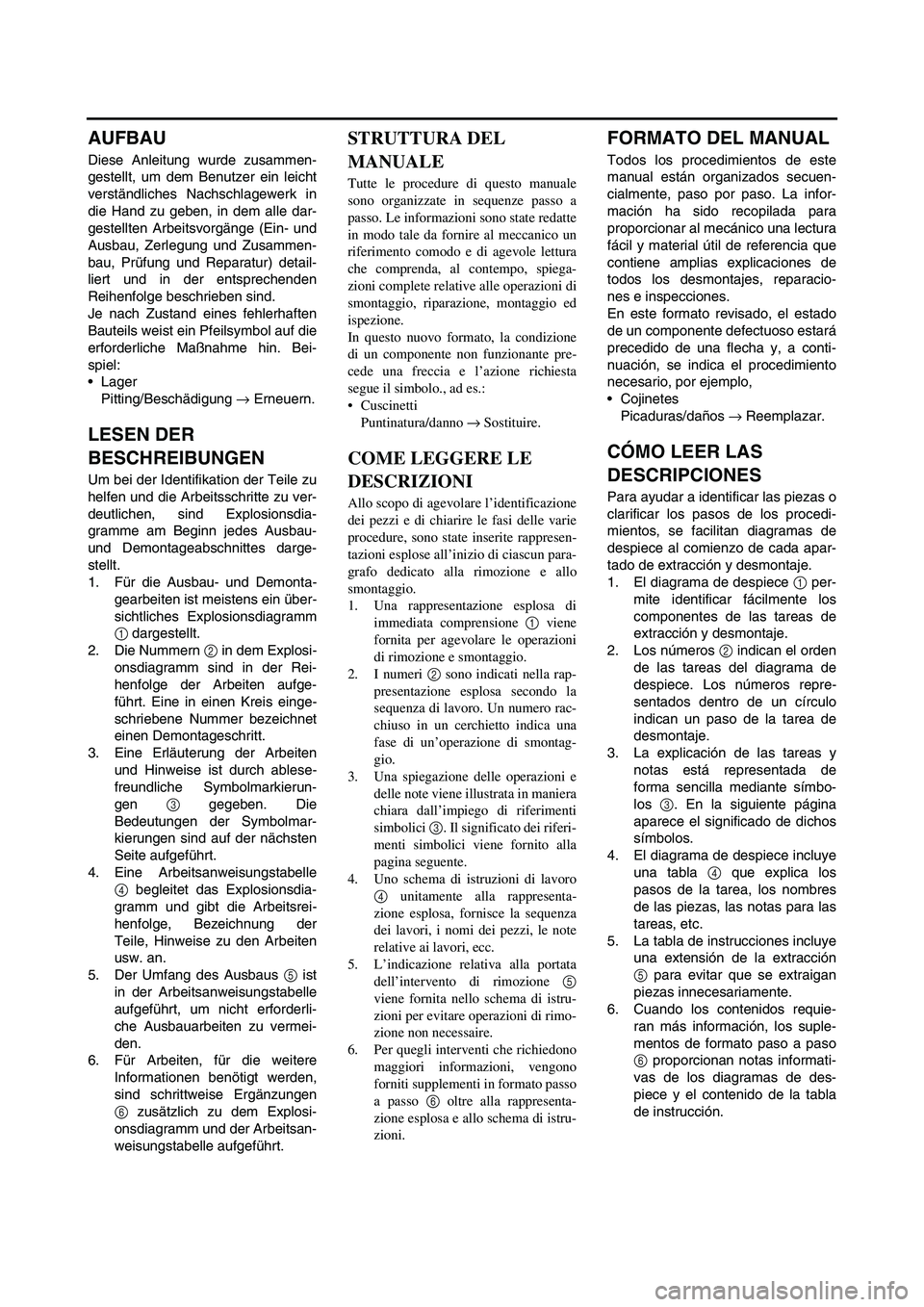

AUFBAU
Diese Anleitung wurde zusammen-
gestellt, um dem Benutzer ein leicht
verständliches Nachschlagewerk in
die Hand zu geben, in dem alle dar-
gestellten Arbeitsvorgänge (Ein- und
Ausbau, Zerlegung und Zusammen-
bau, Prüfung und Reparatur) detail-
liert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin. Bei-
spiel:
Lager
Pitting/Beschädigung → Erneuern.
LESEN DER
BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes Ausbau-
und Demontageabschnittes darge-
stellt.
1. Für die Ausbau- und Demonta-
gearbeiten ist meistens ein über-
sichtliches Explosionsdiagramm
1 dargestellt.
2. Die Nummern 2 in dem Explosi-
onsdiagramm sind in der Rei-
henfolge der Arbeiten aufge-
führt. Eine in einen Kreis einge-
schriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablese-
freundliche Symbolmarkierun-
gen 3 gegeben. Die
Bedeutungen der Symbolmar-
kierungen sind auf der nächsten
Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4 begleitet das Explosionsdia-
gramm und gibt die Arbeitsrei-
henfolge, Bezeichnung der
Teile, Hinweise zu den Arbeiten
usw. an.
5. Der Umfang des Ausbaus 5 ist
in der Arbeitsanweisungstabelle
aufgeführt, um nicht erforderli-
che Ausbauarbeiten zu vermei-
den.
6. Für Arbeiten, für die weitere
Informationen benötigt werden,
sind schrittweise Ergänzungen
6 zusätzlich zu dem Explosi-
onsdiagramm und der Arbeitsan-
weisungstabelle aufgeführt.
STRUTTURA DEL
MANUALE
Tutte le procedure di questo manuale
sono organizzate in sequenze passo a
passo. Le informazioni sono state redatte
in modo tale da fornire al meccanico un
riferimento comodo e di agevole lettura
che comprenda, al contempo, spiega-
zioni complete relative alle operazioni di
smontaggio, riparazione, montaggio ed
ispezione.
In questo nuovo formato, la condizione
di un componente non funzionante pre-
cede una freccia e l’azione richiesta
segue il simbolo., ad es.:
Cuscinetti
Puntinatura/danno → Sostituire.
COME LEGGERE LE
DESCRIZIONI
Allo scopo di agevolare l’identificazione
dei pezzi e di chiarire le fasi delle varie
procedure, sono state inserite rappresen-
tazioni esplose all’inizio di ciascun para-
grafo dedicato alla rimozione e allo
smontaggio.
1. Una rappresentazione esplosa di
immediata comprensione 1 viene
fornita per agevolare le operazioni
di rimozione e smontaggio.
2. I numeri 2 sono indicati nella rap-
presentazione esplosa secondo la
sequenza di lavoro. Un numero rac-
chiuso in un cerchietto indica una
fase di un’operazione di smontag-
gio.
3. Una spiegazione delle operazioni e
delle note viene illustrata in maniera
chiara dall’impiego di riferimenti
simbolici 3. Il significato dei riferi-
menti simbolici viene fornito alla
pagina seguente.
4. Uno schema di istruzioni di lavoro
4 unitamente alla rappresenta-
zione esplosa, fornisce la sequenza
dei lavori, i nomi dei pezzi, le note
relative ai lavori, ecc.
5. L’indicazione relativa alla portata
dell’intervento di rimozione 5
viene fornita nello schema di istru-
zioni per evitare operazioni di rimo-
zione non necessaire.
6. Per quegli interventi che richiedono
maggiori informazioni, vengono
forniti supplementi in formato passo
a passo 6 oltre alla rappresenta-
zione esplosa e allo schema di istru-
zioni.
FORMATO DEL MANUAL
Todos los procedimientos de este
manual están organizados secuen-
cialmente, paso por paso. La infor-
mación ha sido recopilada para
proporcionar al mecánico una lectura
fácil y material útil de referencia que
contiene amplias explicaciones de
todos los desmontajes, reparacio-
nes e inspecciones.
En este formato revisado, el estado
de un componente defectuoso estará
precedido de una flecha y, a conti-
nuación, se indica el procedimiento
necesario, por ejemplo,
Cojinetes
Picaduras/daños → Reemplazar.
CÓMO LEER LAS
DESCRIPCIONES
Para ayudar a identificar las piezas o
clarificar los pasos de los procedi-
mientos, se facilitan diagramas de
despiece al comienzo de cada apar-
tado de extracción y desmontaje.
1. El diagrama de despiece 1 per-
mite identificar fácilmente los
componentes de las tareas de
extracción y desmontaje.
2. Los números 2 indican el orden
de las tareas del diagrama de
despiece. Los números repre-
sentados dentro de un círculo
indican un paso de la tarea de
desmontaje.
3. La explicación de las tareas y
notas está representada de
forma sencilla mediante símbo-
los 3. En la siguiente página
aparece el significado de dichos
símbolos.
4. El diagrama de despiece incluye
una tabla 4 que explica los
pasos de la tarea, los nombres
de las piezas, las notas para las
tareas, etc.
5. La tabla de instrucciones incluye
una extensión de la extracción
5 para evitar que se extraigan
piezas innecesariamente.
6. Cuando los contenidos requie-
ran más información, los suple-
mentos de formato paso a paso
6 proporcionan notas informati-
vas de los diagramas de des-
piece y el contenido de la tabla
de instrucción.

1 - 6
GEN
INFO
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämt-
lichen Schmutz, Schlamm,
Staub und andere Fremdkörper
entfernen.
Vor dem Abspritzen des Fahr-
zeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Sei-
tenabdeckung
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ablassbohrung an der rech-
ten Seite des Zylinderkopfes
Sämtliche elektrischen Bau-
teile
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden.
Siehe unter “SPEZIALWERK-
ZEUGE”.
3. Beim Zerlegen zusammengehö-
rige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mit-
einander arbeiten. Solche Bau-
gruppen dürfen nur komplett
wieder verwendet oder ausge-
tauscht werden.
4. Alle ausgebauten Teile reinigen
und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fern halten.
ALLE ERSATZTEILE
1. Es wird empfohlen, nur Original-
Ersatzteile von YAMAHA zu ver-
wenden. Nur von YAMAHA emp-
fohlene Schmiermittel
verwenden.
INFORMAZIONI
IMPORTANTI
PREPARATIVI PER LA
RIMOZIONE E IL
DISASSEMBLAGGIO
1. Prima della rimozione e del disas-
semblaggio, togliere tutto lo sporco,
il fango, la polvere e i corpi estra-
nei.
Durante il lavaggio del mezzo con
acqua sotto pressione, coprire i
seguenti componenti.
Silenziatore luce di scarico
Fianchetto luce di aspirazione
dell’aria
Foro di alloggiamento della
pompa dell’acqua sul fondo
Foro di scarico sulla testata (lato
destro)
Tutti i componenti elettrici
2. Utilizzare strumenti e attrezzature
idonei per la pulizia. Fare riferi-
mento al paragrafo “ATTREZZI
SPECIALI”.
3. Durante il disassemblaggio del
mezzo, non separare i componenti
accoppiati. Tra questi vi sono gli
ingranaggi, i cilindri, i pistoni e altri
pezzi accoppiati che si sono adattati
l’uno all’altro attraverso la normale
usura. I componenti accoppiati
devono essere riutilizzati o sostituiti
in blocco.
4. Durante il disassemblaggio del
mezzo, pulire tutti i componenti e
posarli su bacinelle nell’ordine di
disassemblaggio. Ciò consente un
assemblaggio più veloce e favorisce
la reinstallazione corretta di tutti i
componenti.
5. Tenere lontano dal fuoco.
TUTTI I PEZZI DI RICAMBIO
1. Si consiglia di utilizzare compo-
nenti originali Yamaha per tutte le
sostituzioni. Per assemblaggio e
regolazione, utilizzare olio e/o
grasso raccomandato da Yamaha.
INFORMACIÓN
IMPORTANTE
PREPARACIÓN PARA LA
EXTRACCIÓN Y DESMONTAJE
1. Antes de extraer y desmontar,
elimine toda la suciedad, barro,
polvo y materiales extraños.
Cuando vaya a lavar la máquina
con agua a presión cubra los
elementos siguientes.
Salida del silenciador
Toma de aire de la cubierta
lateral
Orificio de la parte inferior de
la carcasa de la bomba de
agua
Orificio de vaciado de la culata
(lado derecho)
Todos los componentes eléc-
tricos
2. Utilice las herramientas y equipo
de limpieza apropiados. Con-
sulte el apartado “HERRAMIEN-
TAS ESPECIALES”.
3. Cuando desmonte la máquina,
mantenga juntas las piezas
emparejadas. Esto incluye
engranajes, cilindros, pistones y
otras piezas que se han ido
“acoplando” durante el desgaste
normal. Las piezas emparejadas
se deben reutilizar o cambiar en
conjunto.
WICHTIGE INFORMATIONEN
INFORMAZIONI IMPORTANTI
INFORMACIÓN IMPORTANTE
4. Durante el desmontaje de la
máquina, limpie todas las piezas
y colóquelas en bandejas en el
mismo orden en el que las ha
desmontado. Con ello reducirá
el tiempo de montaje y asegu-
rará la correcta instalación de
todas las piezas.
5. Manténgalo todo alejado del
fuego.
TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos
originales Yamaha para todas
las sustituciones. Utilice el aceite
o grasa recomendados por
Yamaha para el montaje y el
ajuste.

1 - 8
GEN
INFO

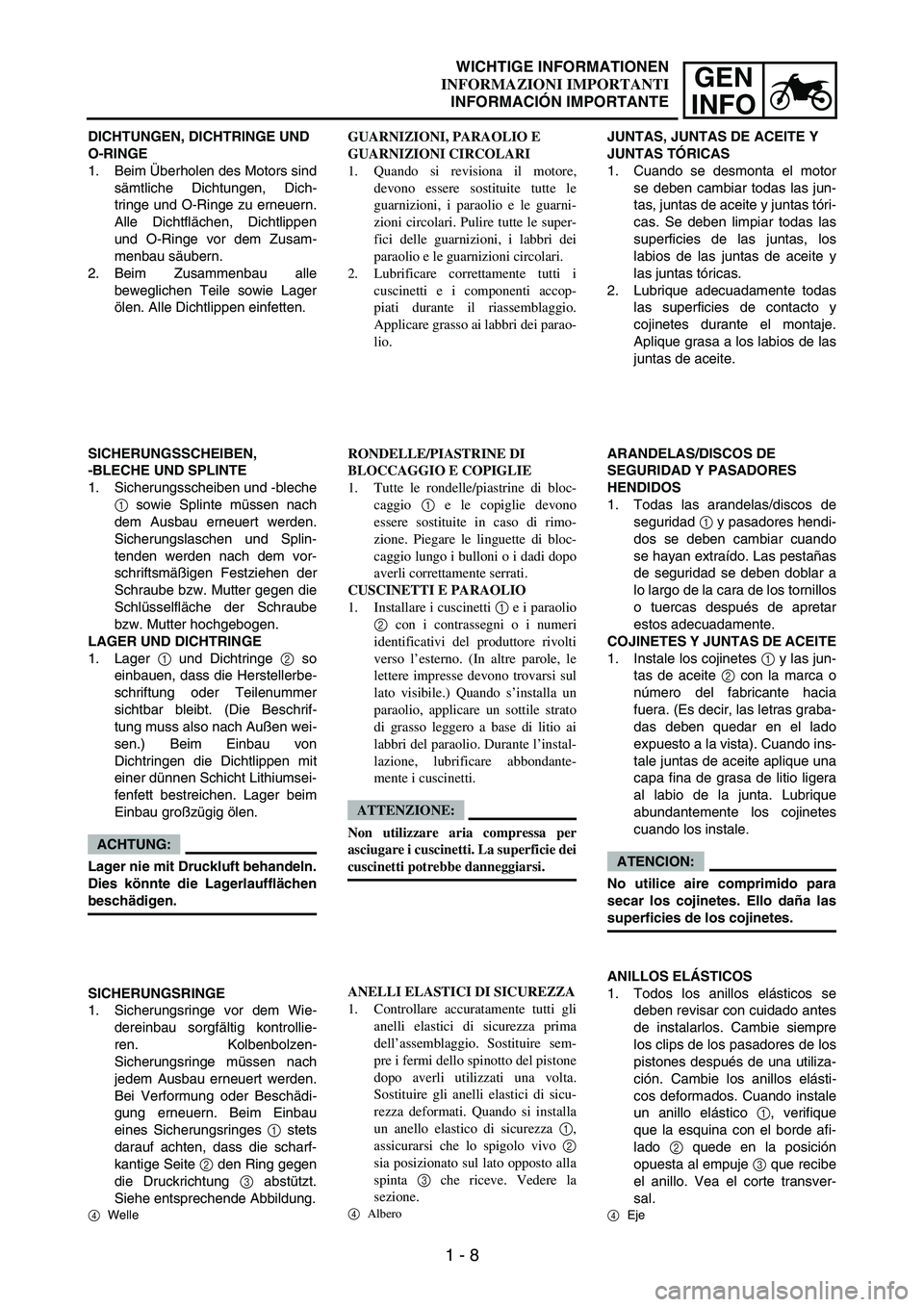

DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind
sämtliche Dichtungen, Dich-
tringe und O-Ringe zu erneuern.
Alle Dichtflächen, Dichtlippen
und O-Ringe vor dem Zusam-
menbau säubern.
2. Beim Zusammenbau alle
beweglichen Teile sowie Lager
ölen. Alle Dichtlippen einfetten.
SICHERUNGSSCHEIBEN,
-BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
1 sowie Splinte müssen nach
dem Ausbau erneuert werden.
Sicherungslaschen und Splin-
tenden werden nach dem vor-
schriftsmäßigen Festziehen der
Schraube bzw. Mutter gegen die
Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager
1 und Dichtringe
2 so
einbauen, dass die Herstellerbe-
schriftung oder Teilenummer
sichtbar bleibt. (Die Beschrif-
tung muss also nach Außen wei-
sen.) Beim Einbau von
Dichtringen die Dichtlippen mit
einer dünnen Schicht Lithiumsei-
fenfett bestreichen. Lager beim
Einbau großzügig ölen.
ACHTUNG:
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen.
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wie-
dereinbau sorgfältig kontrollie-
ren. Kolbenbolzen-
Sicherungsringe müssen nach
jedem Ausbau erneuert werden.
Bei Verformung oder Beschädi-
gung erneuern. Beim Einbau
eines Sicherungsringes
1 stets
darauf achten, dass die scharf-
kantige Seite
2 den Ring gegen
die Druckrichtung
3 abstützt.
Siehe entsprechende Abbildung.
4Welle
GUARNIZIONI, PARAOLIO E
GUARNIZIONI CIRCOLARI
1. Quando si revisiona il motore,
devono essere sostituite tutte le
guarnizioni, i paraolio e le guarni-
zioni circolari. Pulire tutte le super-
fici delle guarnizioni, i labbri dei
paraolio e le guarnizioni circolari.
2. Lubrificare correttamente tutti i
cuscinetti e i componenti accop-
piati durante il riassemblaggio.
Applicare grasso ai labbri dei parao-
lio.
RONDELLE/PIASTRINE DI
BLOCCAGGIO E COPIGLIE
1. Tutte le rondelle/piastrine di bloc-
caggio 1 e le copiglie devono
essere sostituite in caso di rimo-
zione. Piegare le linguette di bloc-
caggio lungo i bulloni o i dadi dopo
averli correttamente serrati.
CUSCINETTI E PARAOLIO
1. Installare i cuscinetti 1 e i paraolio
2 con i contrassegni o i numeri
identificativi del produttore rivolti
verso l’esterno. (In altre parole, le
lettere impresse devono trovarsi sul
lato visibile.) Quando s’installa un
paraolio, applicare un sottile strato
di grasso leggero a base di litio ai
labbri del paraolio. Durante l’instal-
lazione, lubrificare abbondante-
mente i cuscinetti.
ATTENZIONE:
Non utilizzare aria compressa per
asciugare i cuscinetti. La superficie dei
cuscinetti potrebbe danneggiarsi.
ANELLI ELASTICI DI SICUREZZA
1. Controllare accuratamente tutti gli
anelli elastici di sicurezza prima
dell’assemblaggio. Sostituire sem-
pre i fermi dello spinotto del pistone
dopo averli utilizzati una volta.
Sostituire gli anelli elastici di sicu-
rezza deformati. Quando si installa
un anello elastico di sicurezza 1,
assicurarsi che lo spigolo vivo 2
sia posizionato sul lato opposto alla
spinta 3 che riceve. Vedere la
sezione.
4
Albero
JUNTAS, JUNTAS DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando se desmonta el motor
se deben cambiar todas las jun-
tas, juntas de aceite y juntas tóri-
cas. Se deben limpiar todas las
superficies de las juntas, los
labios de las juntas de aceite y
las juntas tóricas.
2. Lubrique adecuadamente todas
las superficies de contacto y
cojinetes durante el montaje.
Aplique grasa a los labios de las
juntas de aceite.
ARANDELAS/DISCOS DE
SEGURIDAD Y PASADORES
HENDIDOS
1. Todas las arandelas/discos de
seguridad
1 y pasadores hendi-
dos se deben cambiar cuando
se hayan extraído. Las pestañas
de seguridad se deben doblar a
lo largo de la cara de los tornillos
o tuercas después de apretar
estos adecuadamente.
COJINETES Y JUNTAS DE ACEITE
1. Instale los cojinetes
1 y las jun-
tas de aceite
2 con la marca o
número del fabricante hacia
fuera. (Es decir, las letras graba-
das deben quedar en el lado
expuesto a la vista). Cuando ins-
tale juntas de aceite aplique una
capa fina de grasa de litio ligera
al labio de la junta. Lubrique
abundantemente los cojinetes
cuando los instale.
ATENCION:
No utilice aire comprimido para
secar los cojinetes. Ello daña las
superficies de los cojinetes.
ANILLOS ELÁSTICOS
1. Todos los anillos elásticos se
deben revisar con cuidado antes
de instalarlos. Cambie siempre
los clips de los pasadores de los
pistones después de una utiliza-
ción. Cambie los anillos elásti-
cos deformados. Cuando instale
un anillo elástico
1, verifique
que la esquina con el borde afi-
lado
2 quede en la posición
opuesta al empuje
3 que recibe
el anillo. Vea el corte transver-
sal.
4Eje
WICHTIGE INFORMATIONEN
INFORMAZIONI IMPORTANTI
INFORMACIÓN IMPORTANTE

1 - 30
GEN
INFO
FUSSCHALTHEBEL
Das klauengeschaltete 5-Gang-
Getriebe dieses Motorrads ist ideal
abgestuft. Die Gänge werden über
den Fußschalthebel
1 links am
Motor geschaltet.
KICKSTARTERHEBEL
Den Kickstarterhebel
1 ausklappen.
Zum Anlassen des Motors den Kick-
starterhebel langsam niedertreten,
bis deutlicher Widerstand spürbar
wird; anschließend den Kickstarter
kräftig durchtreten. Da dieses Modell
mit einem Primärkickstarter ausge-
rüstet ist, kann der Motor bei einge-
legtem Gang und gezogener
Kupplung gestartet werden. Es ist
jedoch ratsam, den Motor in der
Leerlaufstellung des Getriebes anzu-
lassen.
GASDREHGRIFF
Der Gasdrehgriff
1 befindet sich
rechts am Lenker. Er gibt Gas und
nimmt es weg. Zum Gasgeben den
Drehgriff öffnen; zum Gaswegneh-
men den Drehgriff schließen.
HANDBREMSHEBEL
Der Handbremshebel
1 befindet
sich rechts am Lenker. Mit diesem
Hebel wird die Vorderradbremse
betätigt.
FUSSBREMSHEBEL
Der Fußbremshebel
1 befindet sich
an der rechten Fahrzeugseite. Mit
diesem Hebel wird die Hinterrad-
bremse betätigt.PEDALE DEL CAMBIO
Il rapporto di trasmissione dell’ingranag-
gio sempre in presa a 5 marce è perfetta-
mente distanziato. Le marce si cambiano
utilizzando il pedale del cambio 1 sul
lato sinistro del motore.
LEVA DI AVVIAMENTO A
PEDALE
Ruotare la leva di avviamento a pedale
1 lontano dal motore. Con il piede, pre-
mere delicatamente la leva verso il basso
finché le marce si innestano, quindi pre-
mere in modo netto e con forza per
avviare il motore. Questo modello è
dotato di una leva di avviamento a
pedale primaria in modo da poter avviare
il motore con qualsiasi marcia, se la fri-
zione non è innestata. Tuttavia, è bene
mettere in folle prima di avviare.
MANOPOLA ACCELERATORE
La manopola acceleratore 1 si trova sul
manubrio destro; accelera o decelera il
motore. Per accelerare, girare la mano-
pola verso di sé; per decelerare, girarla in
senso opposto.
LEVA DEL FRENO ANTERIORE
La leva del freno anteriore 1 si trova sul
manubrio destro. Tirare la leva verso il
manubrio per attivare il freno anteriore.
PEDALE DEL FRENO
POSTERIORE
Il pedale del freno posteriore 1 si trova
sul lato destro del mezzo. Premere il
pedale del freno verso il basso per atti-
vare il freno posteriore. PEDAL DE CAMBIO
Las relaciones del cambio de engra-
naje constante de 5 velocidades
están escalonadas de forma óptima.
Se puede cambiar de velocidad con
el pedal
1 situado en el lado
izquierdo del motor.
PEDAL DE ARRANQUE
Gire el pedal de arranque
1 para
separarlo del motor. Baje ligera-
mente el pedal con el pie hasta que
los engranajes se acoplen y luego
píselo suavemente y con fuerza para
arrancar el motor. Este modelo está
provisto de un pedal de arranque pri-
mario para que el motor se pueda
arrancar con cualquier marcha
puesta si el embrague está desaco-
plado. No obstante, en el uso normal
ponga punto muerto antes de accio-
nar el arranque.
PUÑO DEL ACELERADOR
El puño del acelerador
1 se encuen-
tra en el lado derecho del manillar;
acelera o desacelera el motor. Para
acelerar gire el puño hacia usted;
para desacelerar gírelo en sentido
contrario.
MANETA DE FRENO DELANTERO
La maneta de freno delantero
1 se
encuentra en el lado derecho del
manillar. Tire de ella hacia el manillar
para accionar el freno delantero.
PEDAL DE FRENO TRASERO
El pedal de freno trasero
1 se
encuentra en el lado derecho de la
máquina. Pise el pedal para accionar
el freno trasero.
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNZIONI DI CONTROLLO
FUNCIONES DE LOS MANDOS

5 - 86
ENG

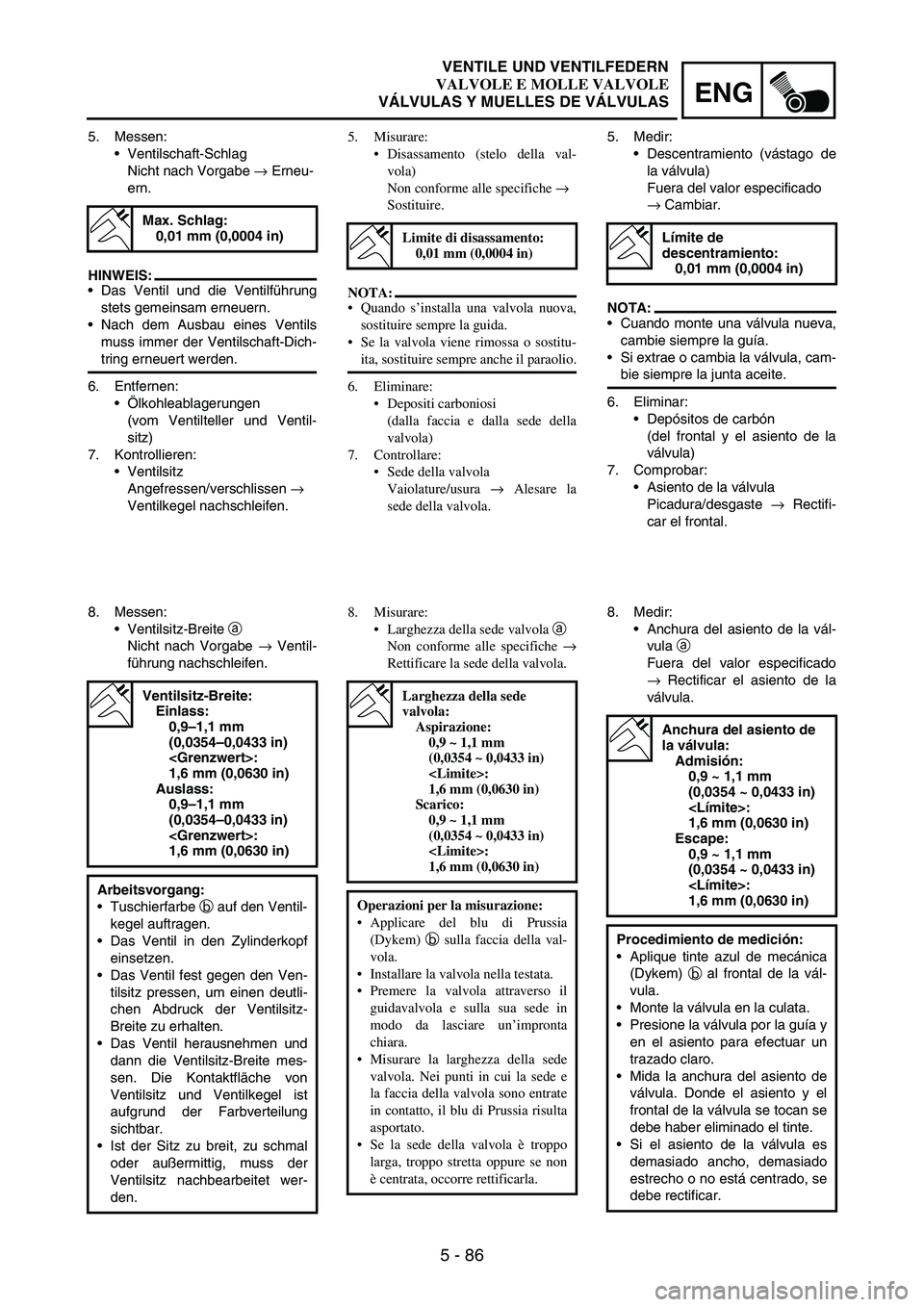

5. Messen:
Ventilschaft-Schlag
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Das Ventil und die Ventilführung
stets gemeinsam erneuern.
Nach dem Ausbau eines Ventils
muss immer der Ventilschaft-Dich-
tring erneuert werden.
6. Entfernen:
Ölkohleablagerungen
(vom Ventilteller und Ventil-
sitz)
7. Kontrollieren:
Ventilsitz
Angefressen/verschlissen
→
Ventilkegel nachschleifen.
Max. Schlag:
0,01 mm (0,0004 in)
8. Messen:
Ventilsitz-Breite
a
Nicht nach Vorgabe
→ Ventil-
führung nachschleifen.
Ventilsitz-Breite:
Einlass:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Auslass:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Arbeitsvorgang:
Tuschierfarbe
b auf den Ventil-
kegel auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil fest gegen den Ven-
tilsitz pressen, um einen deutli-
chen Abdruck der Ventilsitz-
Breite zu erhalten.
Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Die Kontaktfläche von
Ventilsitz und Ventilkegel ist
aufgrund der Farbverteilung
sichtbar.
Ist der Sitz zu breit, zu schmal
oder außermittig, muss der
Ventilsitz nachbearbeitet wer-
den.
5. Misurare:
Disassamento (stelo della val-
vola)
Non conforme alle specifiche →
Sostituire.
NOTA:
Quando s’installa una valvola nuova,
sostituire sempre la guida.
Se la valvola viene rimossa o sostitu-
ita, sostituire sempre anche il paraolio.
6. Eliminare:
Depositi carboniosi
(dalla faccia e dalla sede della
valvola)
7. Controllare:
Sede della valvola
Vaiolature/usura → Alesare la
sede della valvola.
Limite di disassamento:
0,01 mm (0,0004 in)
8. Misurare:
Larghezza della sede valvola a
Non conforme alle specifiche →
Rettificare la sede della valvola.
Larghezza della sede
valvola:
Aspirazione:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Scarico:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Operazioni per la misurazione:
Applicare del blu di Prussia
(Dykem) b sulla faccia della val-
vola.
Installare la valvola nella testata.
Premere la valvola attraverso il
guidavalvola e sulla sua sede in
modo da lasciare un’impronta
chiara.
Misurare la larghezza della sede
valvola. Nei punti in cui la sede e
la faccia della valvola sono entrate
in contatto, il blu di Prussia risulta
asportato.
Se la sede della valvola è troppo
larga, troppo stretta oppure se non
è centrata, occorre rettificarla.
5. Medir:
Descentramiento (vástago de
la válvula)
Fuera del valor especificado
→ Cambiar.
NOTA:
Cuando monte una válvula nueva,
cambie siempre la guía.
Si extrae o cambia la válvula, cam-
bie siempre la junta aceite.
6. Eliminar:
Depósitos de carbón
(del frontal y el asiento de la
válvula)
7. Comprobar:
Asiento de la válvula
Picadura/desgaste
→ Rectifi-
car el frontal.
Límite de
descentramiento:
0,01 mm (0,0004 in)
8. Medir:
Anchura del asiento de la vál-
vula
a
Fuera del valor especificado
→ Rectificar el asiento de la
válvula.
Anchura del asiento de
la válvula:
Admisión:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Escape:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Procedimiento de medición:
Aplique tinte azul de mecánica
(Dykem)
b al frontal de la vál-
vula.
Monte la válvula en la culata.
Presione la válvula por la guía y
en el asiento para efectuar un
trazado claro.
Mida la anchura del asiento de
válvula. Donde el asiento y el
frontal de la válvula se tocan se
debe haber eliminado el tinte.
Si el asiento de la válvula es
demasiado ancho, demasiado
estrecho o no está centrado, se
debe rectificar.
VENTILE UND VENTILFEDERN
VALVOLE E MOLLE VALVOLE
VÁLVULAS Y MUELLES DE VÁLVULAS

5 - 112
ENG

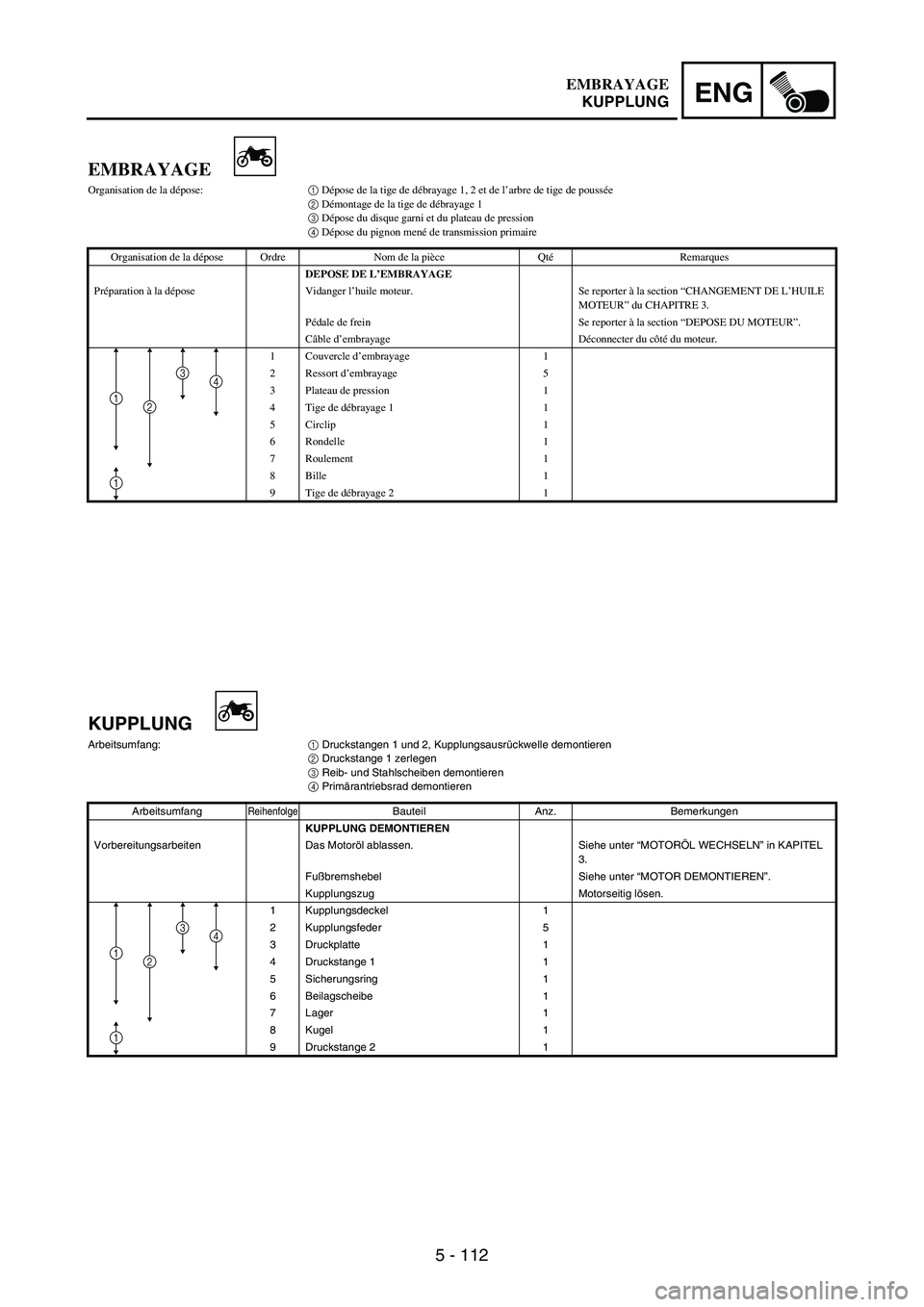

EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de débrayage 1, 2 et de l’arbre de tige de poussée
2 Démontage de la tige de débrayage 1
3 Dépose du disque garni et du plateau de pression
4 Dépose du pignon mené de transmission primaire
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” du CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté du moteur.
1 Couvercle d’embrayage 1
2 Ressort d’embrayage 5
3 Plateau de pression 1
4 Tige de débrayage 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9 Tige de débrayage 2 1
1
1
2
34
KUPPLUNG
Arbeitsumfang:
1 Druckstangen 1 und 2, Kupplungsausrückwelle demontieren
2 Druckstange 1 zerlegen
3 Reib- und Stahlscheiben demontieren
4 Primärantriebsrad demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Beilagscheibe 1
7 Lager 1
8 Kugel 1
9 Druckstange 2 1
1
1
2
34
EMBRAYAGE
KUPPLUNG

5 - 130
ENG

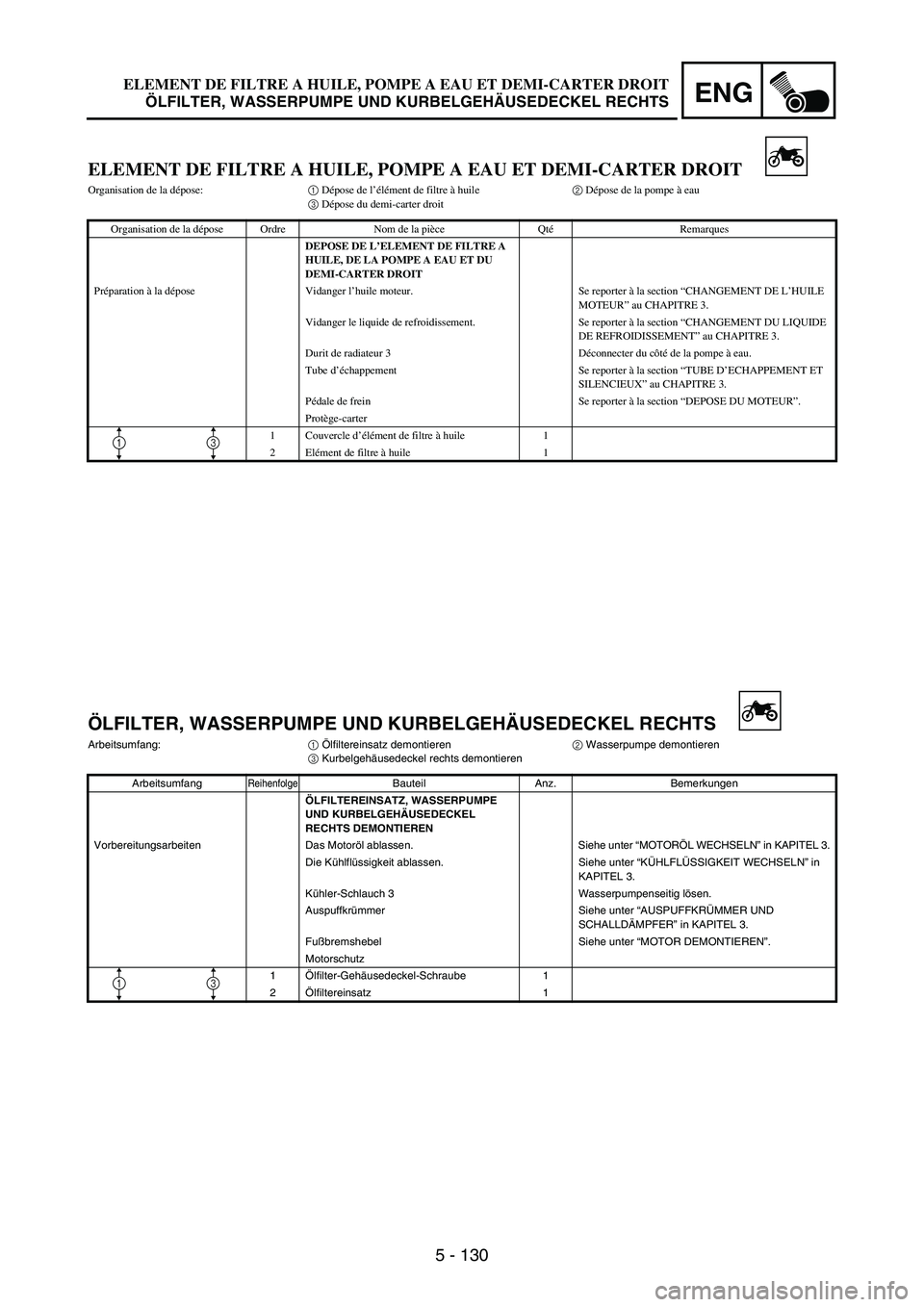

ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
Organisation de la dépose:1 Dépose de l’élément de filtre à huile2 Dépose de la pompe à eau
3 Dépose du demi-carter droit
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ELEMENT DE FILTRE A
HUILE, DE LA POMPE A EAU ET DU
DEMI-CARTER DROIT
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Durit de radiateur 3 Déconnecter du côté de la pompe à eau.
Tube d’échappement Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Protège-carter
1 Couvercle d’élément de filtre à huile 1
2Elément de filtre à huile 1
13
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Arbeitsumfang:
1 Ölfiltereinsatz demontieren
2 Wasserpumpe demontieren
3 Kurbelgehäusedeckel rechts demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
ÖLFILTEREINSATZ, WASSERPUMPE
UND KURBELGEHÄUSEDECKEL
RECHTS DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Kühler-Schlauch 3 Wasserpumpenseitig lösen.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER” in KAPITEL 3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Motorschutz
1Ölfilter-Gehäusedeckel-Schraube 1
2Ölfiltereinsatz 1
13
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS

5 - 158
ENG

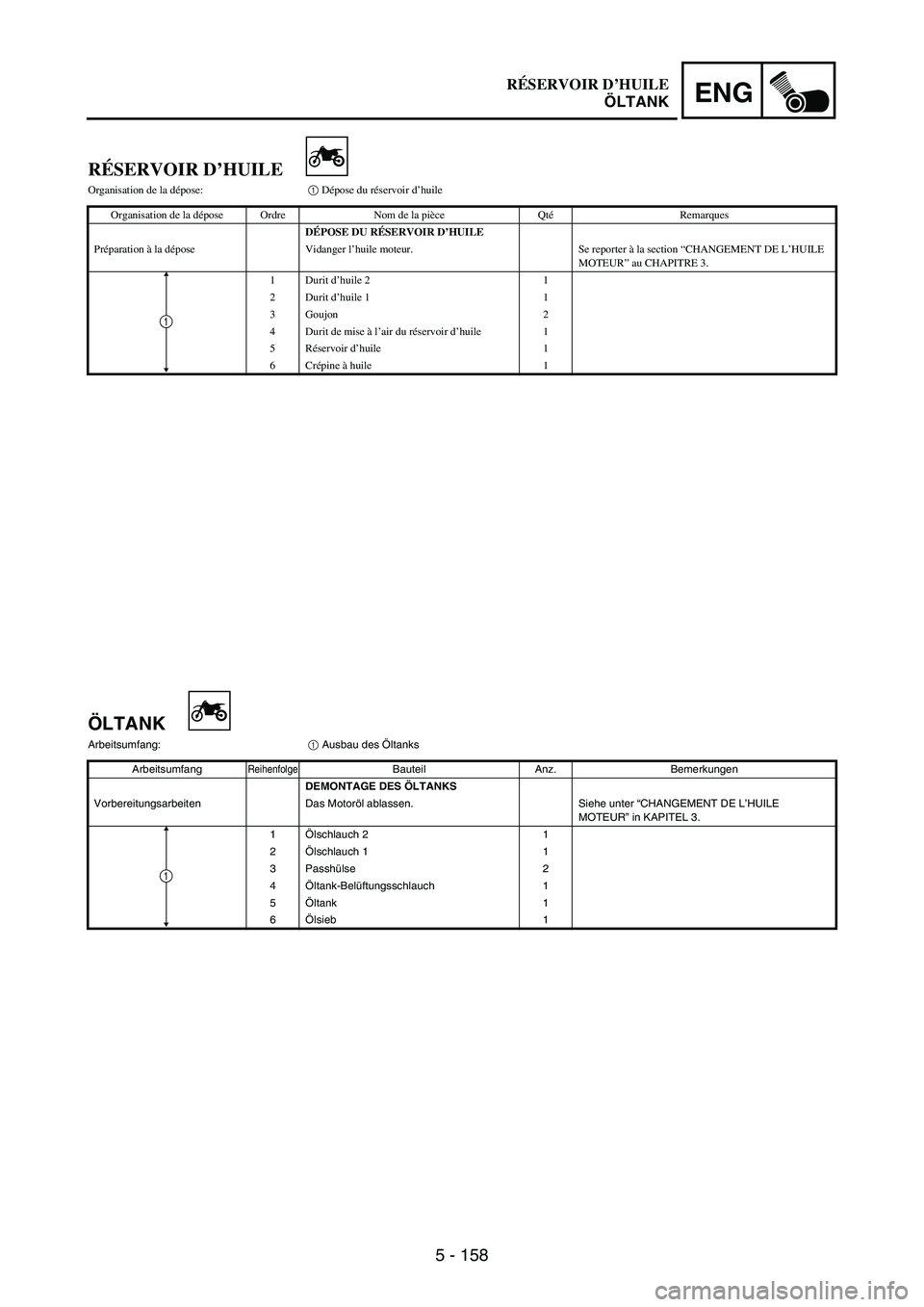

RÉSERVOIR D’HUILE
Organisation de la dépose:1 Dépose du réservoir d’huile
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DÉPOSE DU RÉSERVOIR D’HUILE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
1 Durit d’huile 2 1
2 Durit d’huile 1 1
3Goujon 2
4 Durit de mise à l’air du réservoir d’huile 1
5Réservoir d’huile 1
6Crépine à huile 1
1
ÖLTANK
Arbeitsumfang:
1 Ausbau des Öltanks
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
DEMONTAGE DES ÖLTANKS
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “CHANGEMENT DE L’HUILE
MOTEUR” in KAPITEL 3.
1Ölschlauch 2 1
2Ölschlauch 1 1
3 Passhülse 2
4Öltank-Belüftungsschlauch 1
5Öltank 1
6Ölsieb 1
1
RÉSERVOIR D’HUILE
ÖLTANK

5 - 212
ENG

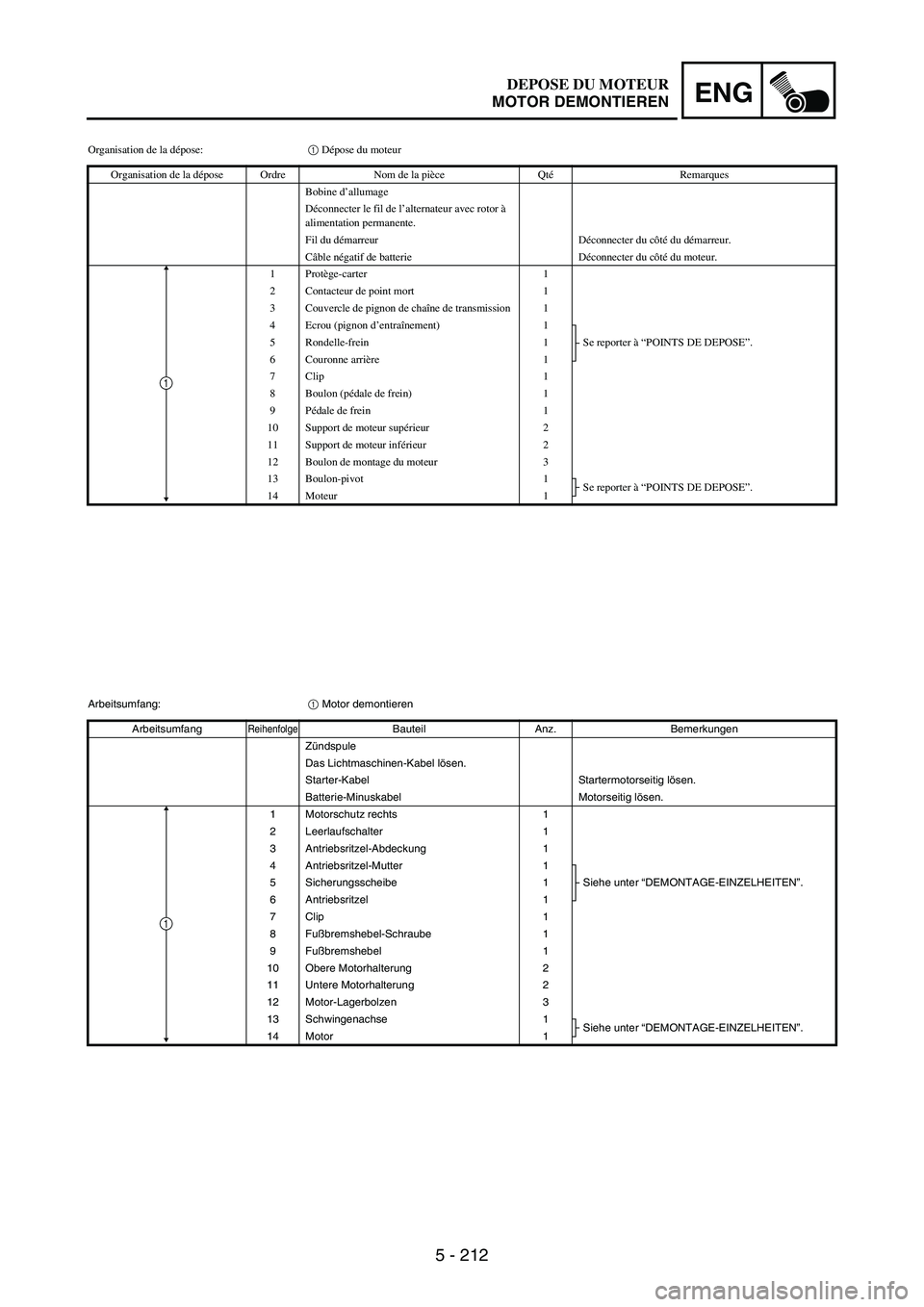

Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à
alimentation permanente.
Fil du démarreur Déconnecter du côté du démarreur.
Câble négatif de batterie Déconnecter du côté du moteur.
1Protège-carter 1
2 Contacteur de point mort 1
3 Couvercle de pignon de chaîne de transmission 1
4 Ecrou (pignon d’entraînement) 1
Se reporter à “POINTS DE DEPOSE”. 5 Rondelle-frein 1
6 Couronne arrière 1
7Clip 1
8 Boulon (pédale de frein) 1
9Pédale de frein 1
10 Support de moteur supérieur 2
11 Support de moteur inférieur 2
12 Boulon de montage du moteur 3
13 Boulon-pivot 1
Se reporter à “POINTS DE DEPOSE”.
14 Moteur 1
1
Arbeitsumfang:
1 Motor demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
Zündspule
Das Lichtmaschinen-Kabel lösen.
Starter-Kabel Startermotorseitig lösen.
Batterie-Minuskabel Motorseitig lösen.
1 Motorschutz rechts 1
2 Leerlaufschalter 1
3 Antriebsritzel-Abdeckung 1
4 Antriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5 Sicherungsscheibe 1
6Antriebsritzel 1
7 Clip 1
8Fußbremshebel-Schraube 1
9Fußbremshebel 1
10 Obere Motorhalterung 2
11 Untere Motorhalterung 2
12 Motor-Lagerbolzen 3
13 Schwingenachse 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
14 Motor 1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN

5 - 218
ENG

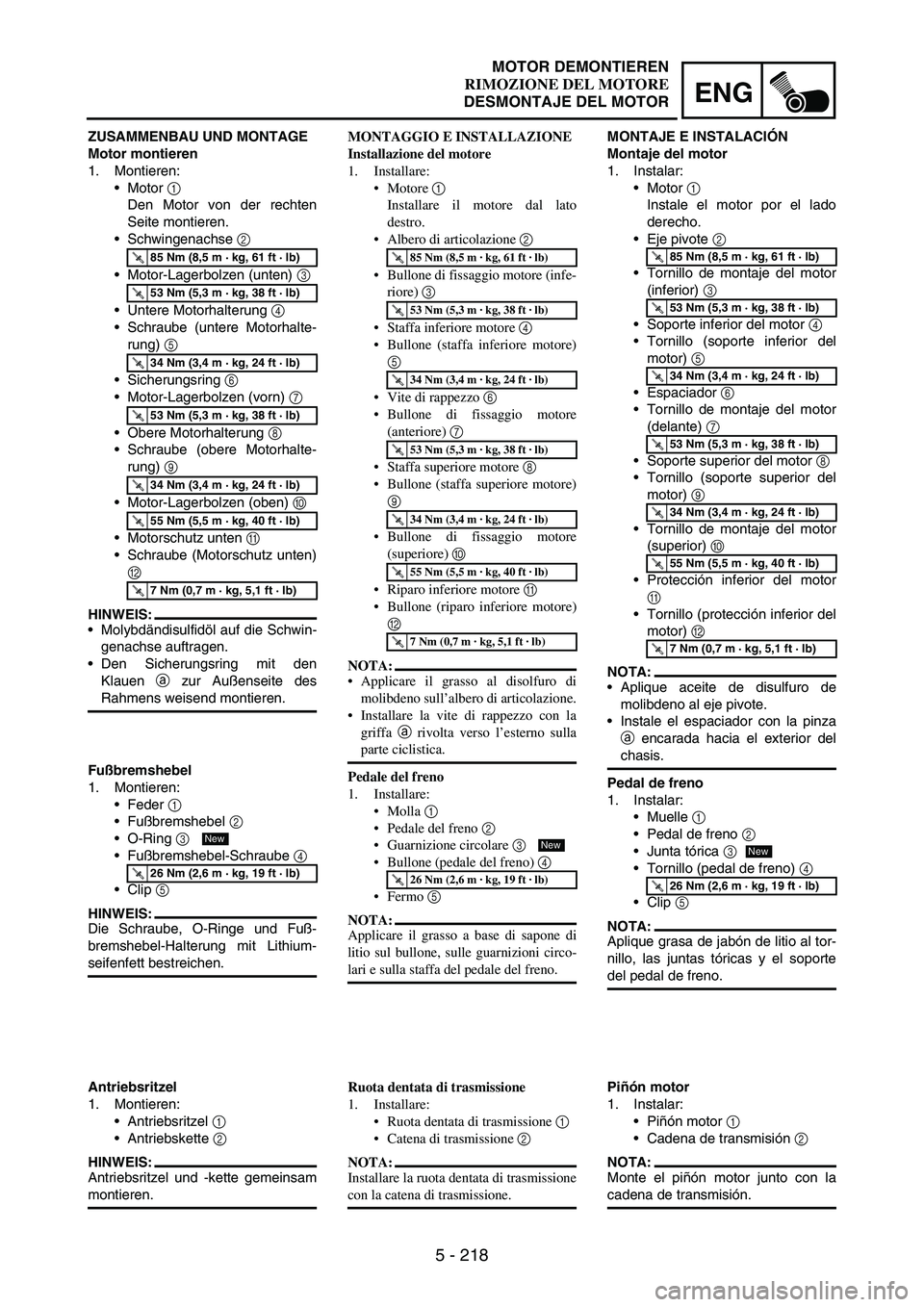

ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
Den Motor von der rechten
Seite montieren.
Schwingenachse
2
Motor-Lagerbolzen (unten)
3
Untere Motorhalterung
4
Schraube (untere Motorhalte-
rung)
5
Sicherungsring
6
Motor-Lagerbolzen (vorn)
7
Obere Motorhalterung
8
Schraube (obere Motorhalte-
rung)
9
Motor-Lagerbolzen (oben)
0
Motorschutz unten
A
Schraube (Motorschutz unten)
B
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Den Sicherungsring mit den
Klauen
a zur Außenseite des
Rahmens weisend montieren.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Antriebsritzel
1. Montieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und -kette gemeinsam
montieren.MONTAGGIO E INSTALLAZIONE
Installazione del motore
1. Installare:
Motore 1
Installare il motore dal lato
destro.
Albero di articolazione 2
Bullone di fissaggio motore (infe-
riore) 3
Staffa inferiore motore 4
Bullone (staffa inferiore motore)
5
Vite di rappezzo 6
Bullone di fissaggio motore
(anteriore) 7
Staffa superiore motore 8
Bullone (staffa superiore motore)
9
Bullone di fissaggio motore
(superiore) 0
Riparo inferiore motore A
Bullone (riparo inferiore motore)
B
NOTA:
Applicare il grasso al disolfuro di
molibdeno sull’albero di articolazione.
Installare la vite di rappezzo con la
griffa a rivolta verso l’esterno sulla
parte ciclistica.
Pedale del freno
1. Installare:
Molla 1
Pedale del freno 2
Guarnizione circolare 3
Bullone (pedale del freno) 4
Fermo 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sulle guarnizioni circo-
lari e sulla staffa del pedale del freno.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Ruota dentata di trasmissione
1. Installare:
Ruota dentata di trasmissione 1
Catena di trasmissione 2
NOTA:
Installare la ruota dentata di trasmissione
con la catena di trasmissione.MONTAJE E INSTALACIÓN
Montaje del motor
1. Instalar:
Motor
1
Instale el motor por el lado
derecho.
Eje pivote
2
Tornillo de montaje del motor
(inferior)
3
Soporte inferior del motor
4
Tornillo (soporte inferior del
motor)
5
Espaciador
6
Tornillo de montaje del motor
(delante)
7
Soporte superior del motor
8
Tornillo (soporte superior del
motor)
9
Tornillo de montaje del motor
(superior)
0
Protección inferior del motor
A
Tornillo (protección inferior del
motor)
B
NOTA:
Aplique aceite de disulfuro de
molibdeno al eje pivote.
Instale el espaciador con la pinza
a encarada hacia el exterior del
chasis.
Pedal de freno
1. Instalar:
Muelle
1
Pedal de freno
2
Junta tórica
3
Tornillo (pedal de freno)
4
Clip
5
NOTA:
Aplique grasa de jabón de litio al tor-
nillo, las juntas tóricas y el soporte
del pedal de freno.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Piñón motor
1. Instalar:
Piñón motor
1
Cadena de transmisión
2
NOTA:
Monte el piñón motor junto con la
cadena de transmisión.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
DESMONTAJE DEL MOTOR
