YAMAHA WR 250F 2011 Betriebsanleitungen (in German)

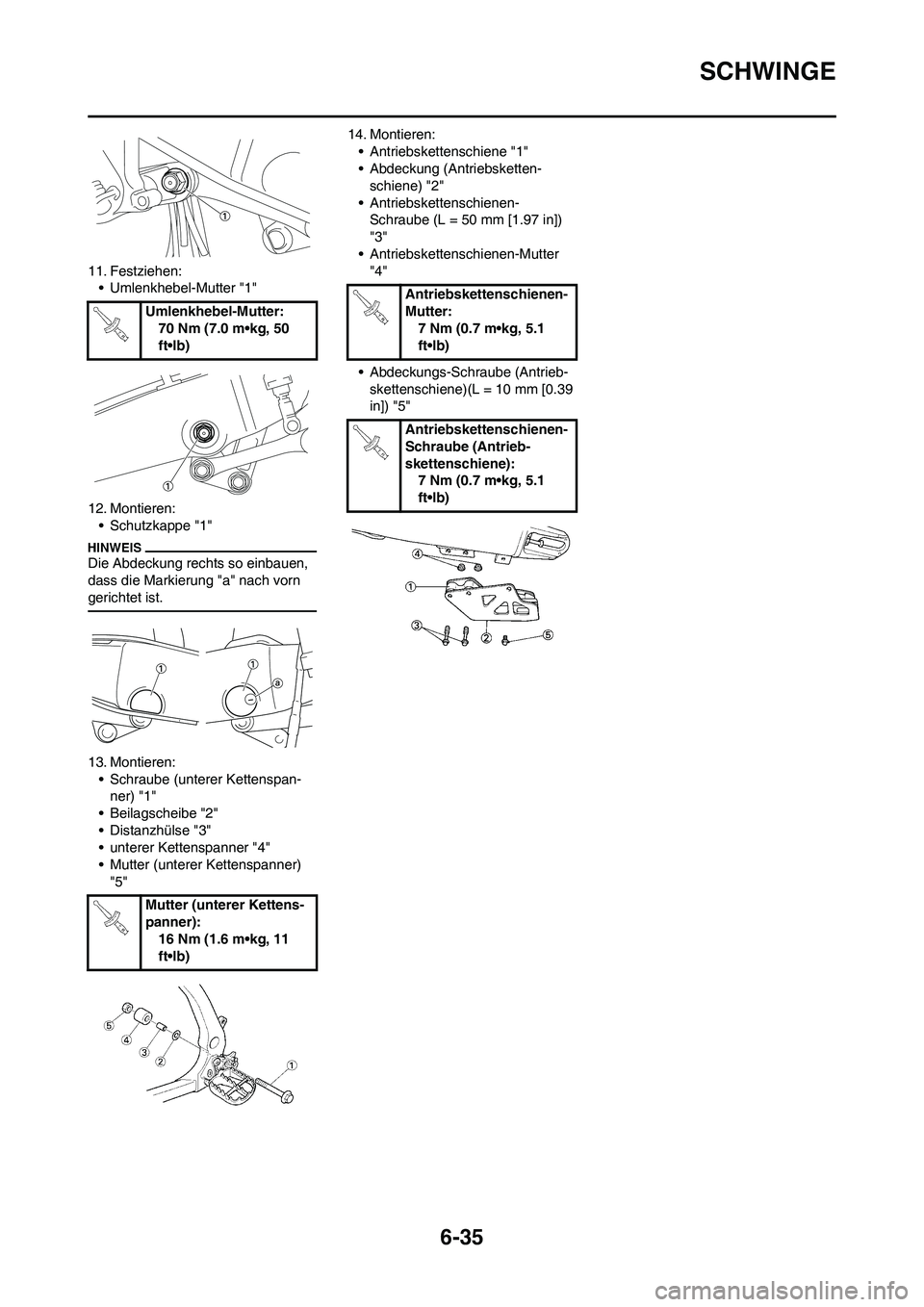

6-35
SCHWINGE
11. Festziehen:
• Umlenkhebel-Mutter "1"
12. Montieren:
• Schutzkappe "1"
Die Abdeckung rechts so einbauen,
dass die Markierung "a" nach vorn
gerichtet ist.
13. Montieren:
• Schraube (unterer Kettenspan-
ner) "1"
• Beilagscheibe "2"
• Distanzhülse "3"
• unterer Kettenspanner "4"
• Mutter (unterer Kettenspanner)
"5"14. Montieren:
• Antriebskettenschiene "1"
• Abdeckung (Antriebsketten-
schiene) "2"
• Antriebskettenschienen-
Schraube (L = 50 mm [1.97 in])
"3"
• Antriebskettenschienen-Mutter
"4"
• Abdeckungs-Schraube (Antrieb-
skettenschiene)(L = 10 mm [0.39
in]) "5" Umlenkhebel-Mutter:
70 Nm (7.0 m•kg, 50
ft•lb)
Mutter (unterer Kettens-
panner):
16 Nm (1.6 m•kg, 11
ft•lb)
Antriebskettenschienen-
Mutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Antriebskettenschienen-
Schraube (Antrieb-
skettenschiene):
7 Nm (0.7 m•kg, 5.1
ft•lb)

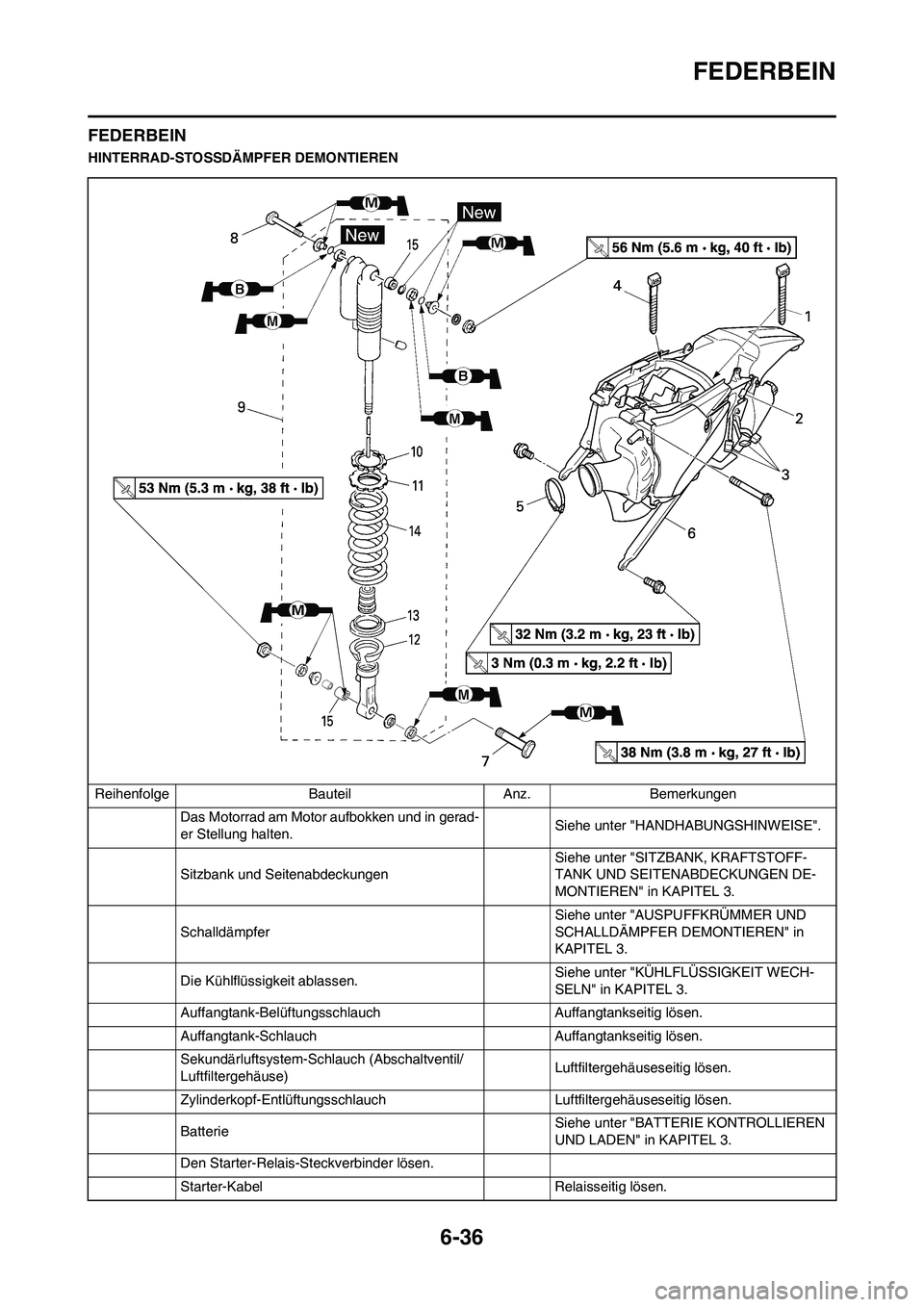

6-36
FEDERBEIN
FEDERBEIN
HINTERRAD-STOSSDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank und Seitenabdeckungen Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN DE-
MONTIEREN" in KAPITEL 3.
Schalldämpfer Siehe unter "AUSPUFFKRÜMMER UND
SCHALLDÄMPFER DEMONTIEREN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen.Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Auffangtank-Belüftungsschlauch Auffangtankseitig lösen.
Auffangtank-Schlauch Auffangtankseitig lösen.
Sekundärluftsystem-Schlauch (Abschaltventil/
Luftfiltergehäuse)Luftfiltergehäuseseitig lösen.
Zylinderkopf-EntlüftungsschlauchLuftfiltergehäuseseitig lösen.
BatterieSiehe unter "BATTERIE KONTROLLIEREN
UND LADEN" in KAPITEL 3.
Den Starter-Relais-Steckverbinder lösen.
Starter-Kabel Relaisseitig lösen.

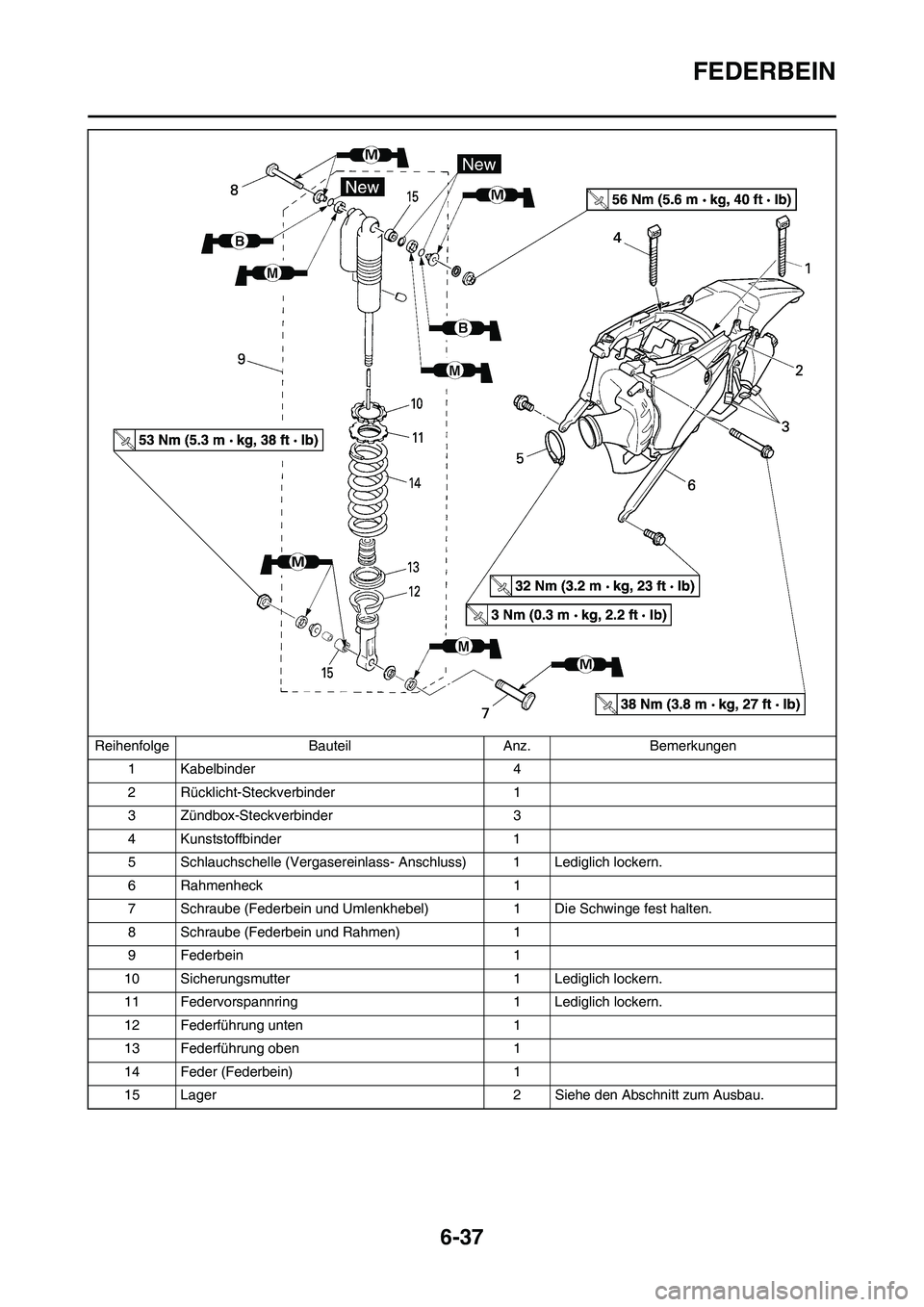

6-37
FEDERBEIN
1 Kabelbinder 4
2 Rücklicht-Steckverbinder 1
3 Zündbox-Steckverbinder 3
4 Kunststoffbinder 1
5 Schlauchschelle (Vergasereinlass- Anschluss) 1 Lediglich lockern.
6 Rahmenheck 1
7 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
8 Schraube (Federbein und Rahmen) 1
9 Federbein 1
10 Sicherungsmutter 1 Lediglich lockern.
11 Federvorspannring 1 Lediglich lockern.
12 Federführung unten 1
13 Federführung oben 1
14 Feder (Federbein) 1
15 Lager 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

6-38
FEDERBEIN

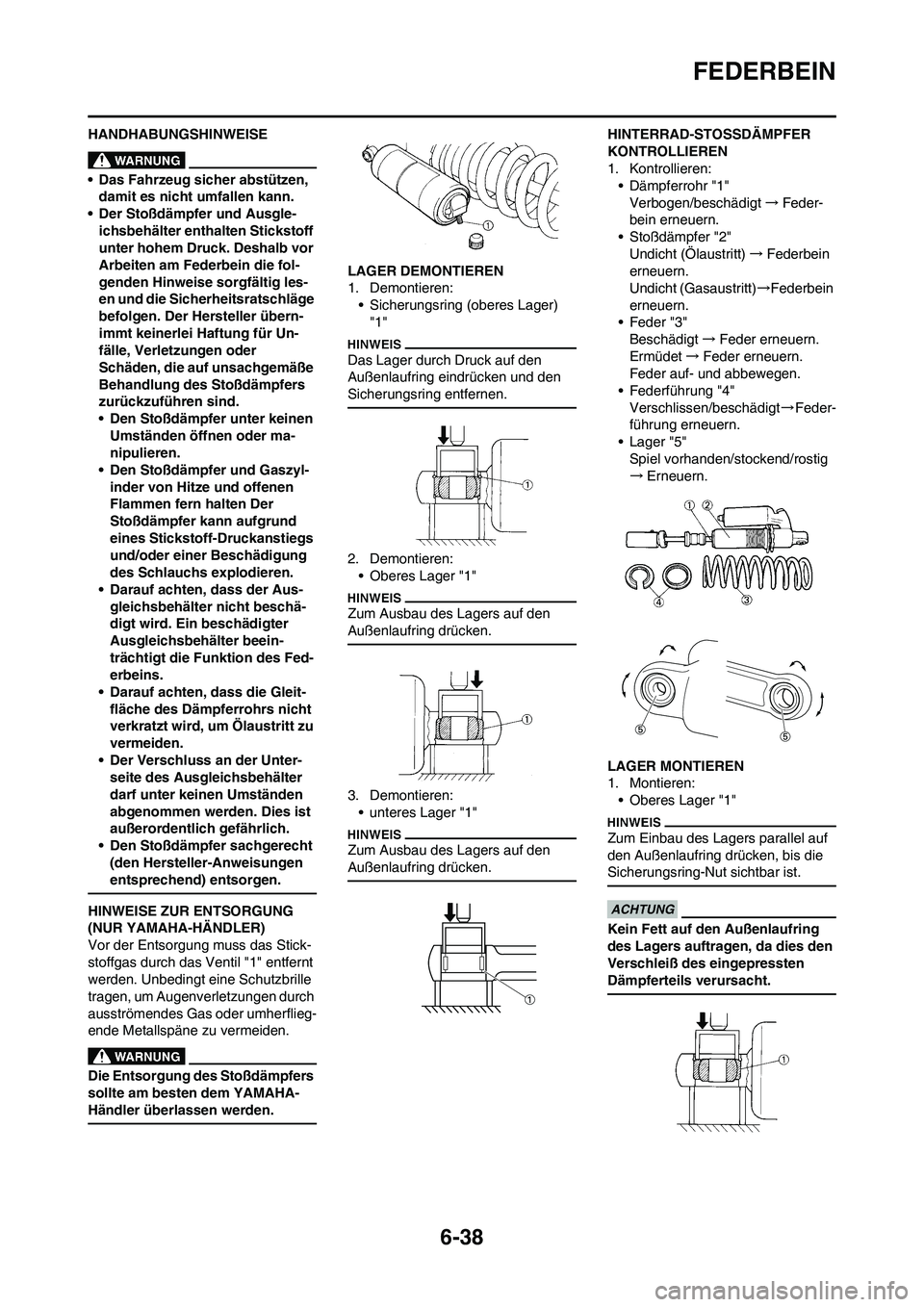

HANDHABUNGSHINWEISE
• Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
• Der Stoßdämpfer und Ausgle-
ichsbehälter enthalten Stickstoff
unter hohem Druck. Deshalb vor
Arbeiten am Federbein die fol-
genden Hinweise sorgfältig les-
en und die Sicherheitsratschläge
befolgen. Der Hersteller übern-
immt keinerlei Haftung für Un-
fälle, Verletzungen oder
Schäden, die auf unsachgemäße
Behandlung des Stoßdämpfers
zurückzuführen sind.
• Den Stoßdämpfer unter keinen
Umständen öffnen oder ma-
nipulieren.
• Den Stoßdämpfer und Gaszyl-
inder von Hitze und offenen
Flammen fern halten Der
Stoßdämpfer kann aufgrund
eines Stickstoff-Druckanstiegs
und/oder einer Beschädigung
des Schlauchs explodieren.
• Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des Fed-
erbeins.
• Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
• Der Verschluss an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
• Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil "1" entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflieg-
ende Metallspäne zu vermeiden.
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-
Händler überlassen werden.
LAGER DEMONTIEREN
1. Demontieren:
• Sicherungsring (oberes Lager)
"1"
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
• Oberes Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
• unteres Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
• Dämpferrohr "1"
Verbogen/beschädigt→Feder-
bein erneuern.
• Stoßdämpfer "2"
Undicht (Ölaustritt)→Federbein
erneuern.
Undicht (Gasaustritt)→Federbein
erneuern.
• Feder "3"
Beschädigt→Feder erneuern.
Ermüdet→Feder erneuern.
Feder auf- und abbewegen.
• Federführung "4"
Verschlissen/beschädigt→Feder-
führung erneuern.
• Lager "5"
Spiel vorhanden/stockend/rostig
→Erneuern.
LAGER MONTIEREN
1. Montieren:
• Oberes Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.

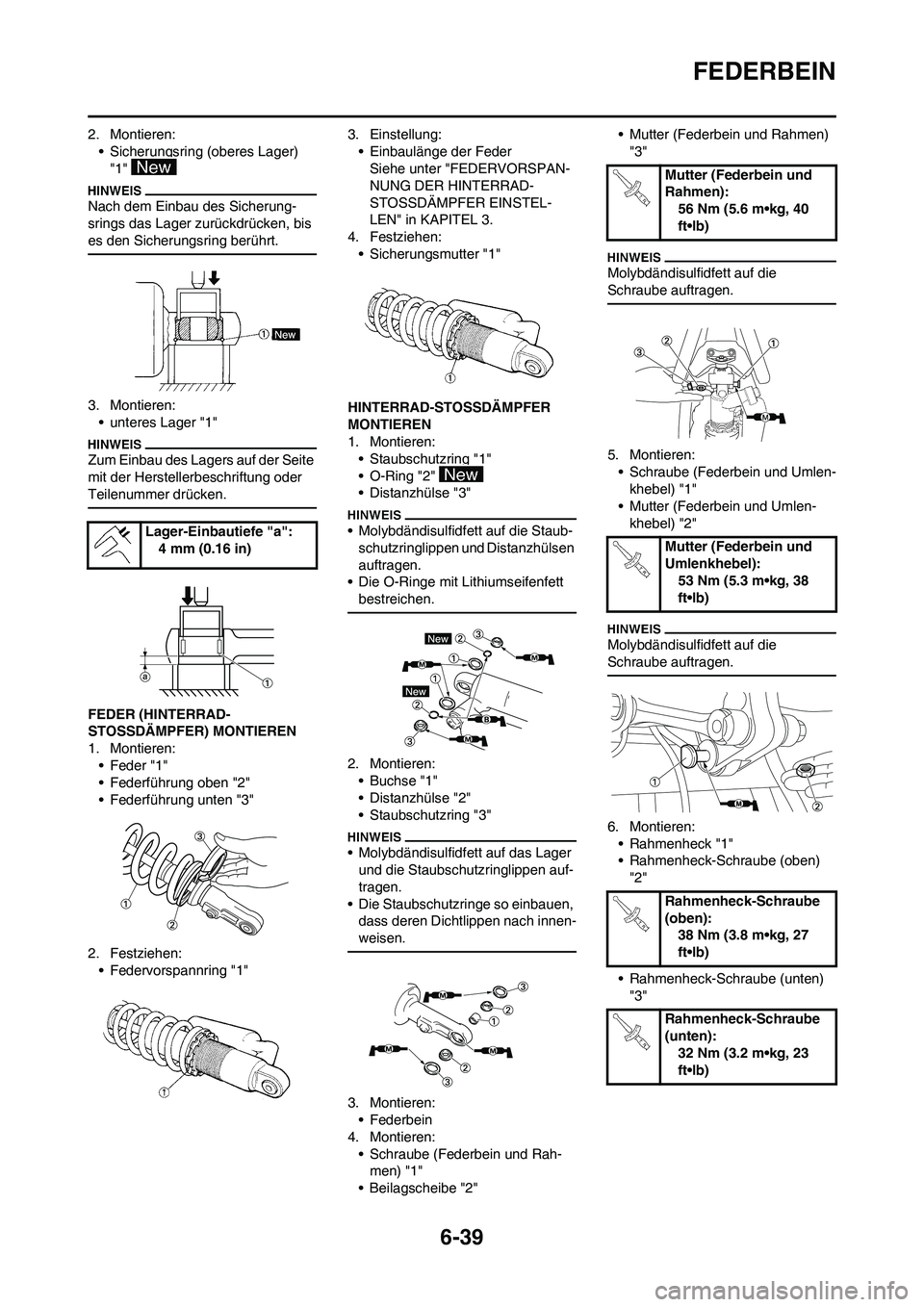

6-39
FEDERBEIN
2. Montieren:
• Sicherungsring (oberes Lager)
"1"
Nach dem Einbau des Sicherung-
srings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:
• unteres Lager "1"
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
FEDER (HINTERRAD-
STOSSDÄMPFER) MONTIEREN
1. Montieren:
• Feder "1"
• Federführung oben "2"
• Federführung unten "3"
2. Festziehen:
• Federvorspannring "1"3. Einstellung:
• Einbaulänge der Feder
Siehe unter "FEDERVORSPAN-
NUNG DER HINTERRAD-
STOSSDÄMPFER EINSTEL-
LEN" in KAPITEL 3.
4. Festziehen:
• Sicherungsmutter "1"
HINTERRAD-STOSSDÄMPFER
MONTIEREN
1. Montieren:
• Staubschutzring "1"
• O-Ring "2"
• Distanzhülse "3"
• Molybdändisulfidfett auf die Staub-
schutzringlippen und Distanzhülsen
auftragen.
• Die O-Ringe mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Buchse "1"
• Distanzhülse "2"
• Staubschutzring "3"
• Molybdändisulfidfett auf das Lager
und die Staubschutzringlippen auf-
tragen.
• Die Staubschutzringe so einbauen,
dass deren Dichtlippen nach innen-
weisen.
3. Montieren:
• Federbein
4. Montieren:
• Schraube (Federbein und Rah-
men) "1"
• Beilagscheibe "2"• Mutter (Federbein und Rahmen)
"3"
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
6. Montieren:
• Rahmenheck "1"
• Rahmenheck-Schraube (oben)
"2"
• Rahmenheck-Schraube (unten)
"3" Lager-Einbautiefe "a":
4 mm (0.16 in)
Mutter (Federbein und
Rahmen):
56 Nm (5.6 m•kg, 40
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)
Rahmenheck-Schraube
(oben):
38 Nm (3.8 m•kg, 27
ft•lb)
Rahmenheck-Schraube
(unten):
32 Nm (3.2 m•kg, 23
ft•lb)

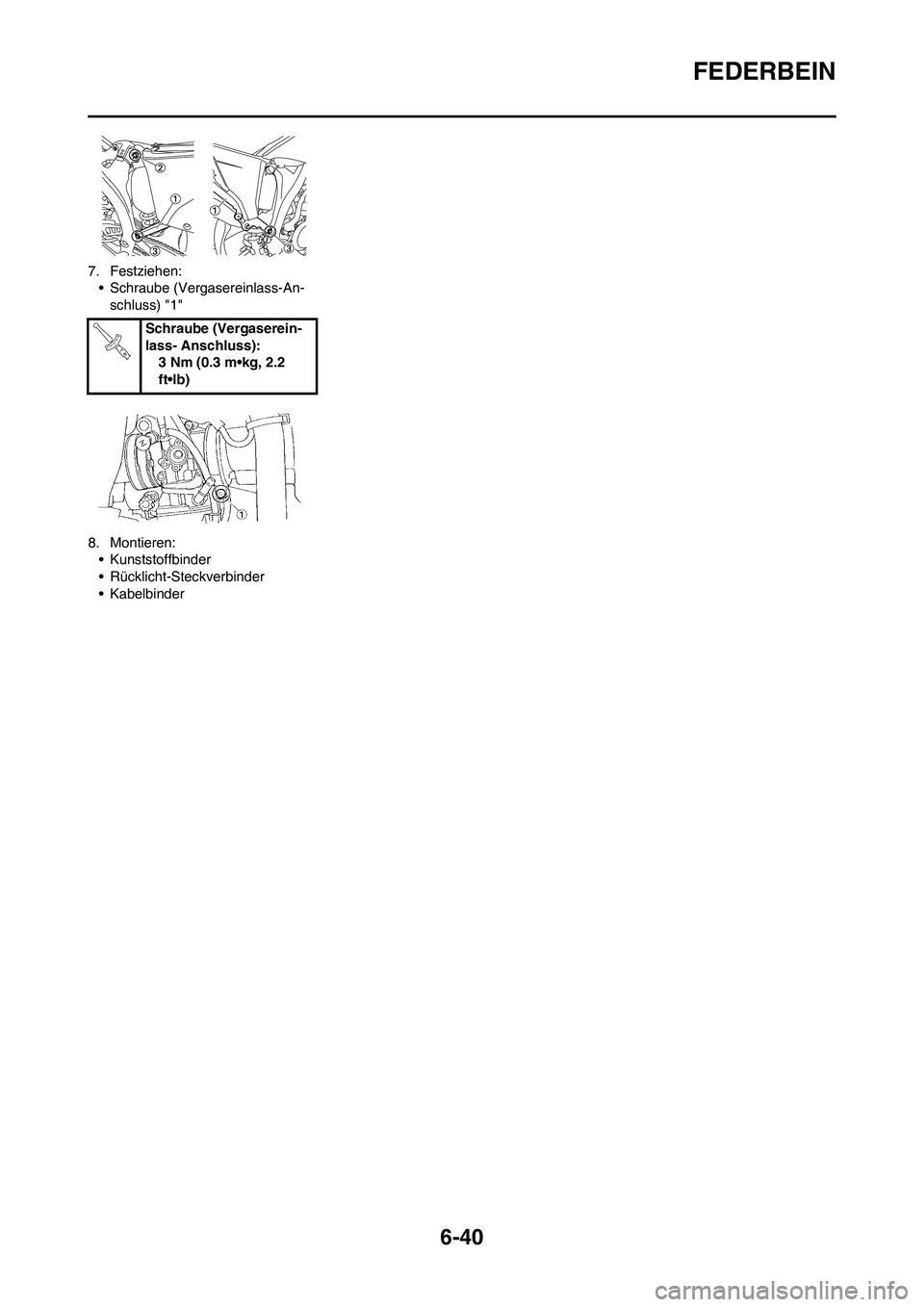

6-40
FEDERBEIN
7. Festziehen:
• Schraube (Vergasereinlass-An-
schluss) "1"
8. Montieren:
• Kunststoffbinder
• Rücklicht-Steckverbinder
• KabelbinderSchraube (Vergaserein-
lass- Anschluss):
3 Nm (0.3 m•kg, 2.2
ft•lb)

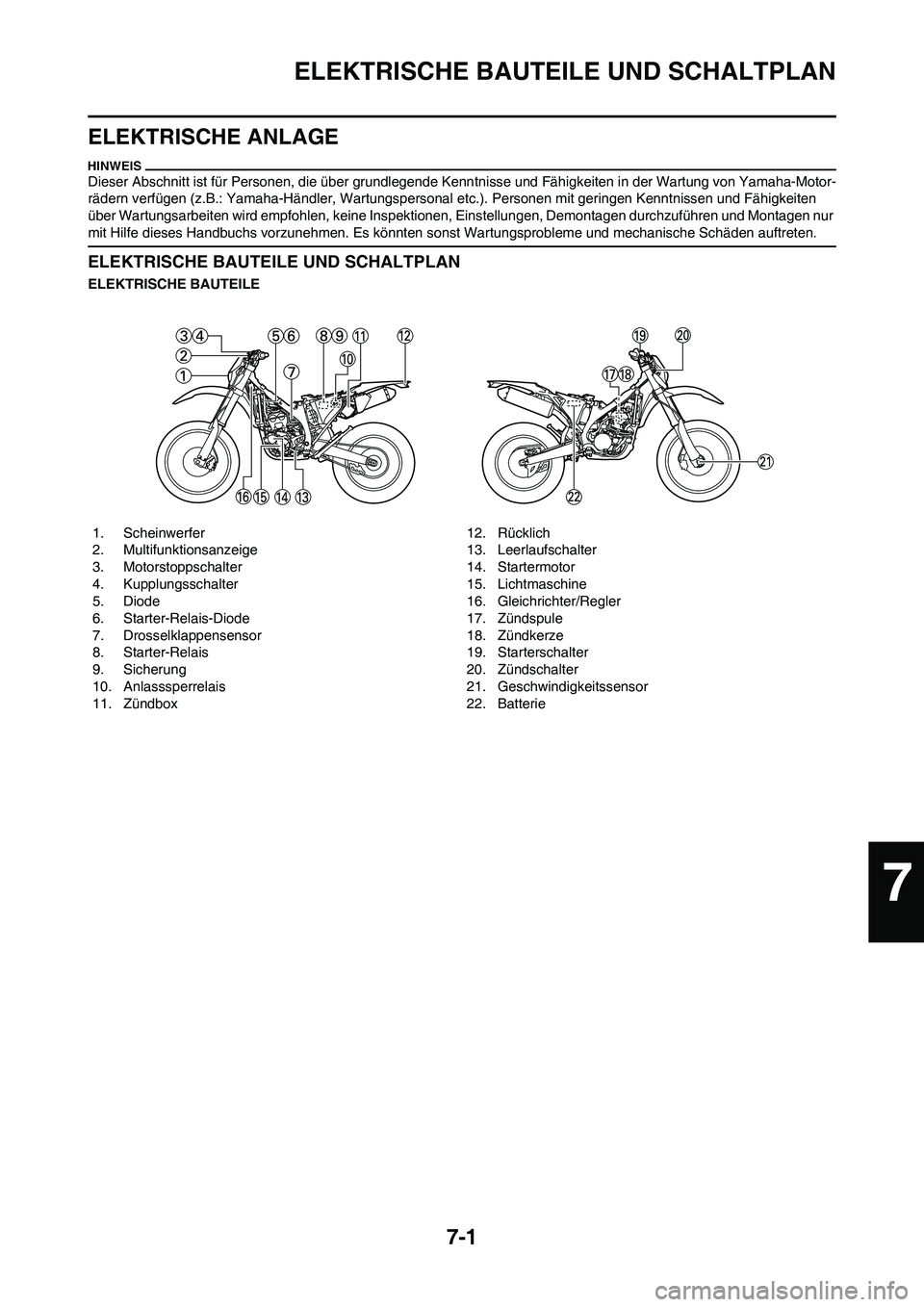

7-1
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE ANLAGE
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftreten.
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1. Scheinwerfer
2. Multifunktionsanzeige
3. Motorstoppschalter
4. Kupplungsschalter
5. Diode
6. Starter-Relais-Diode
7. Drosselklappensensor
8. Starter-Relais
9. Sicherung
10. Anlasssperrelais
11. Zündbox12. Rücklich
13. Leerlaufschalter
14. Startermotor
15. Lichtmaschine
16. Gleichrichter/Regler
17. Zündspule
18. Zündkerze
19. Starterschalter
20. Zündschalter
21. Geschwindigkeitssensor
22. Batterie
7

7-2
ELEKTRISCHE BAUTEILE UND SCHALTPLAN

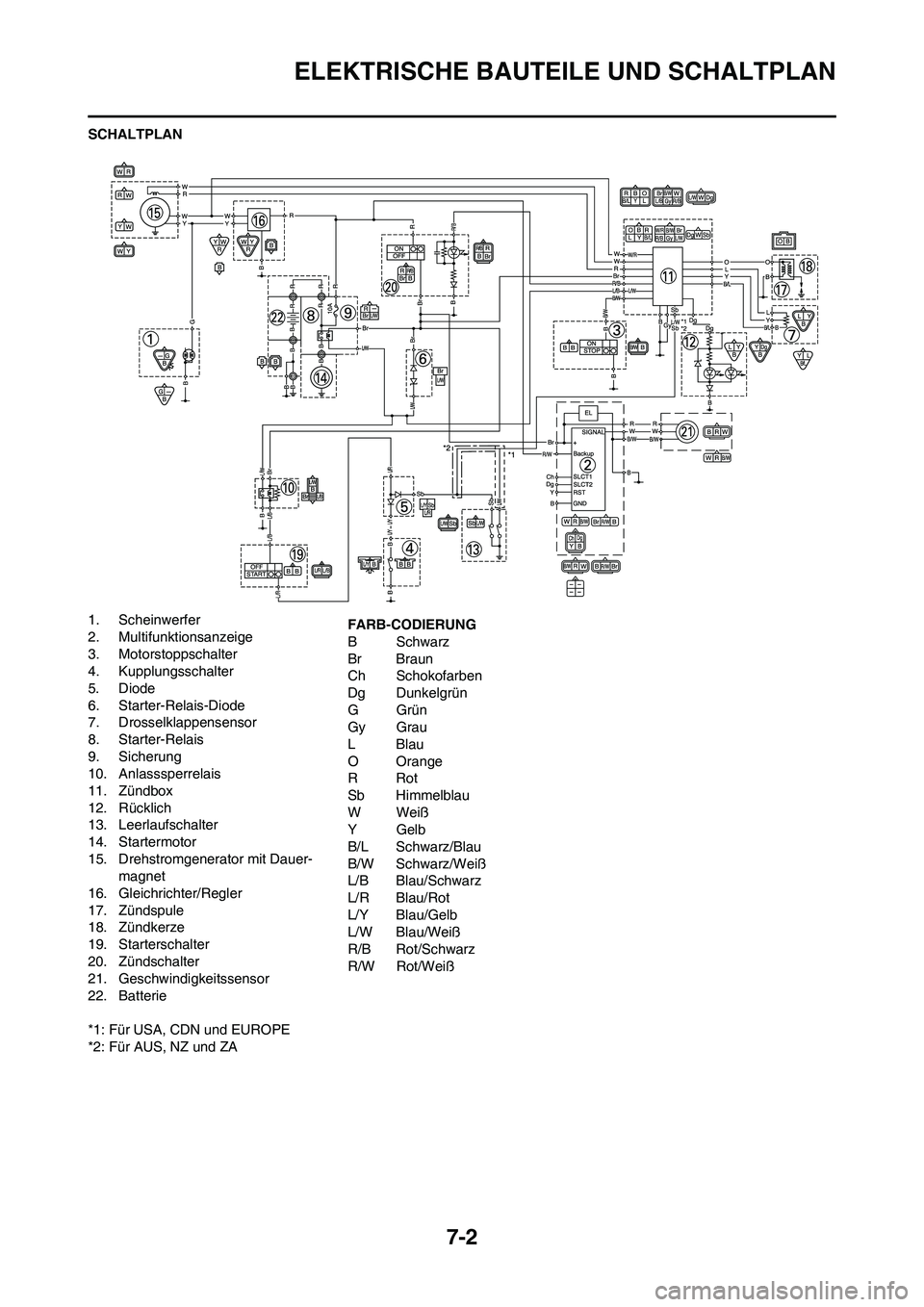

SCHALTPLAN
1. Scheinwerfer
2. Multifunktionsanzeige
3. Motorstoppschalter
4. Kupplungsschalter
5. Diode
6. Starter-Relais-Diode
7. Drosselklappensensor
8. Starter-Relais
9. Sicherung
10. Anlasssperrelais
11. Zündbox
12. Rücklich
13. Leerlaufschalter
14. Startermotor
15. Drehstromgenerator mit Dauer-magnet
16. Gleichrichter/Regler
17. Zündspule
18. Zündkerze
19. Starterschalter
20. Zündschalter
21. Geschwindigkeitssensor
22. Batterie
*1: Für USA, CDN und EUROPE
*2: Für AUS, NZ und ZA FARB-CODIERUNG
BSchwarz
Br Braun
Ch Schokofarben
Dg Dunkelgrün
GGrün
Gy Grau
LBlau
O Orange
RRot
Sb Himmelblau
WWeiß
YGelb
B/L Schwarz/Blau
B/W Schwarz/Weiß
L/B Blau/Schwarz
L/R Blau/Rot
L/Y Blau/Gelb
L/W Blau/Weiß
R/B Rot/Schwarz
R/W Rot/Weiß

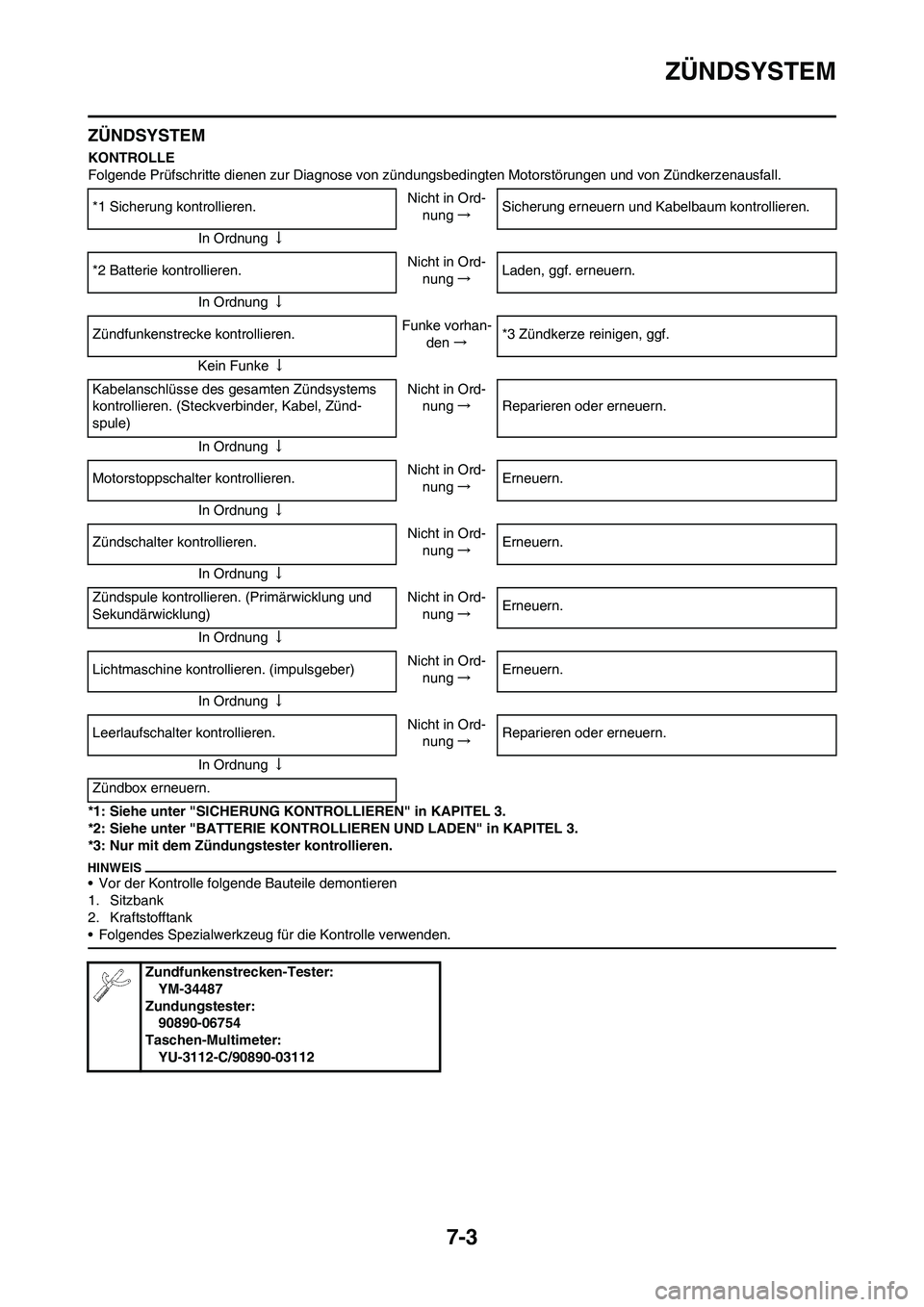

7-3
ZÜNDSYSTEM
ZÜNDSYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von zündungsbedingten Motorstörungen und von Zündkerzenausfall.
*1: Siehe unter "SICHERUNG KONTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLLIEREN UND LADEN" in KAPITEL 3.
*3: Nur mit dem Zündungstester kontrollieren.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren.Nicht in Ord-
nung→Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung↓
*2 Batterie kontrollieren.Nicht in Ord-
nung→Laden, ggf. erneuern.
In Ordnung↓
Zündfunkenstrecke kontrollieren.Funke vorhan-
den→*3 Zündkerze reinigen, ggf.
Kein Funke↓
Kabelanschlüsse des gesamten Zündsystems
kontrollieren. (Steckverbinder, Kabel, Zünd-
spule)Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Motorstoppschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Zündschalter kontrollieren.Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Zündspule kontrollieren. (Primärwicklung und
Sekundärwicklung)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Lichtmaschine kontrollieren. (impulsgeber)Nicht in Ord-
nung→Erneuern.
In Ordnung↓
Leerlaufschalter kontrollieren.Nicht in Ord-
nung→Reparieren oder erneuern.
In Ordnung↓
Zündbox erneuern.
Zundfunkenstrecken-Tester:
YM-34487
Zundungstester:
90890-06754
Taschen-Multimeter:
YU-3112-C/90890-03112

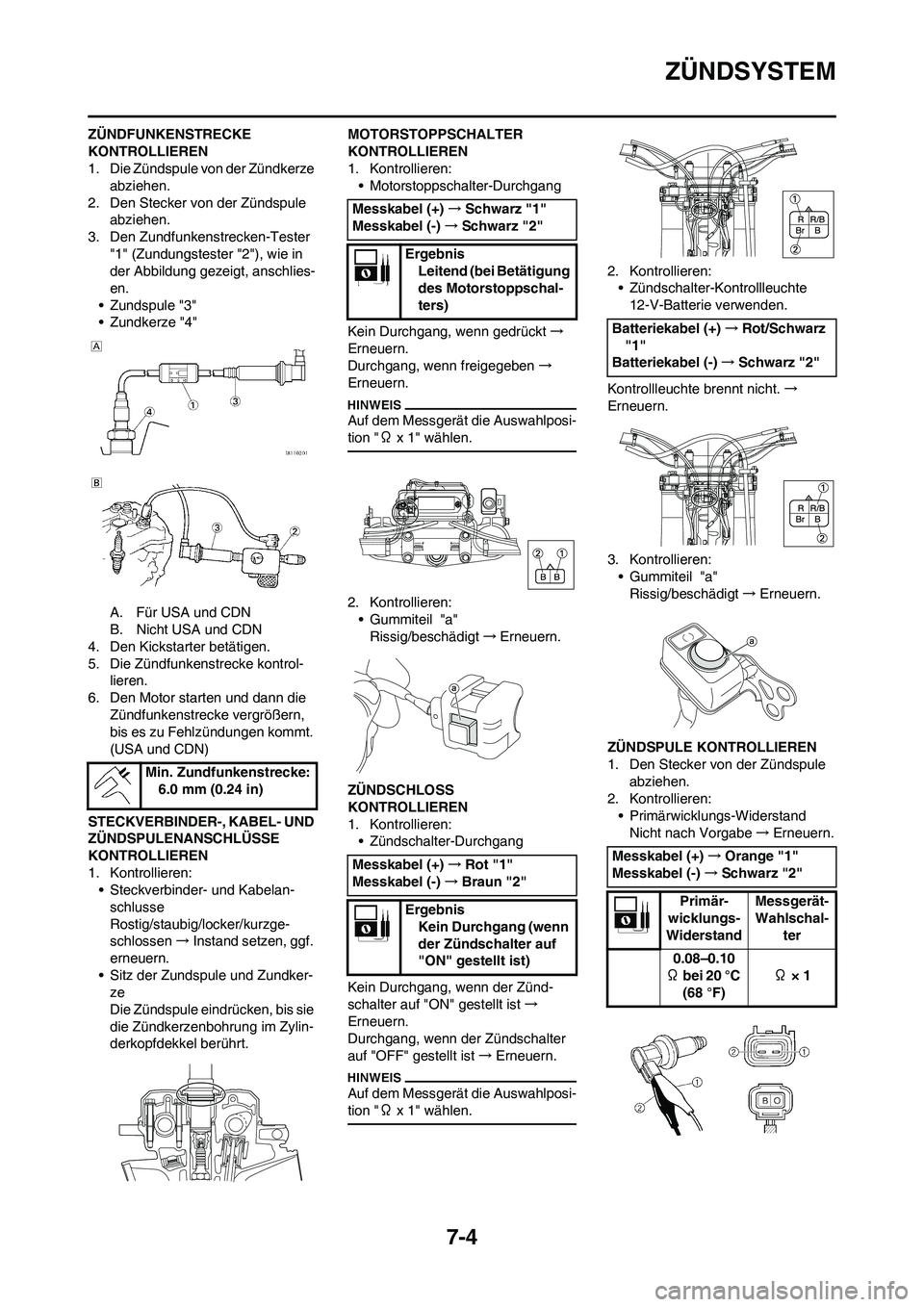

7-4
ZÜNDSYSTEM
ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Die Zündspule von der Zündkerze
abziehen.
2. Den Stecker von der Zündspule
abziehen.
3. Den Zundfunkenstrecken-Tester
"1" (Zundungstester "2"), wie in
der Abbildung gezeigt, anschlies-
en.
• Zundspule "3"
• Zundkerze "4"
A. Für USA und CDN
B. Nicht USA und CDN
4. Den Kickstarter betätigen.
5. Die Zündfunkenstrecke kontrol-
lieren.
6. Den Motor starten und dann die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen kommt.
(USA und CDN)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen→Instand setzen, ggf.
erneuern.
• Sitz der Zundspule und Zundker-
ze
Die Zündspule eindrücken, bis sie
die Zündkerzenbohrung im Zylin-
derkopfdekkel berührt.MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Motorstoppschalter-Durchgang
Kein Durchgang, wenn gedrückt→
Erneuern.
Durchgang, wenn freigegeben→
Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
• Gummiteil "a"
Rissig/beschädigt→Erneuern.
ZÜNDSCHLOSS
KONTROLLIEREN
1. Kontrollieren:
• Zündschalter-Durchgang
Kein Durchgang, wenn der Zünd-
schalter auf "ON" gestellt ist→
Erneuern.
Durchgang, wenn der Zündschalter
auf "OFF" gestellt ist→Erneuern.
Auf dem Messgerät die Auswahlposi-
tion "Ω x 1" wählen.
2. Kontrollieren:
• Zündschalter-Kontrollleuchte
12-V-Batterie verwenden.
Kontrollleuchte brennt nicht.→
Erneuern.
3. Kontrollieren:
• Gummiteil "a"
Rissig/beschädigt→Erneuern.
ZÜNDSPULE KONTROLLIEREN
1. Den Stecker von der Zündspule
abziehen.
2. Kontrollieren:
• Primärwicklungs-Widerstand
Nicht nach Vorgabe→Erneuern. Min. Zundfunkenstrecke:
6.0 mm (0.24 in)
Messkabel (+)→Schwarz "1"
Messkabel (-)→Schwarz "2"
Ergebnis
Leitend (bei Betätigung
des Motorstoppschal-
ters)
Messkabel (+)→Rot "1"
Messkabel (-)→Braun "2"
Ergebnis
Kein Durchgang (wenn
der Zündschalter auf
"ON" gestellt ist)
Batteriekabel (+)→Rot/Schwarz
"1"
Batteriekabel (-)→Schwarz "2"
Messkabel (+)→Orange "1"
Messkabel (-)→Schwarz "2"
Primär-
wicklungs-
WiderstandMessgerät-
Wahlschal-
ter
0.08–0.10
Ω bei 20 °C
(68 °F) Ω × 1
