sensor YAMAHA WR 250F 2013 Manuale de Empleo (in Spanish)

ÍNDICE
CAPíTULO 1
INFORMACIÓN
GENERAL
UBICACIÓN DE LOS RÓTU-
LOS IMPORTANTES ....... 1-1
DESCRIPCIÓN ................. 1-5
INFORMACIÓN PARA EL
CONSUMIDOR ................. 1-6
PIEZAS INCLUIDAS ........ 1-6
INFORMACIÓN IMPOR-
TANTE .............................. 1-6
COMPROBACIÓN DE LAS
CONEXIONES .................. 1-7
HERRAMIENTAS ESPECIA-
LES ................................... 1-9
FUNCIONES DE LOS
MANDOS ........................ 1-13
VISOR
MULTIFUNCIÓN............. 1-15
PUESTA EN MARCHA Y RO-
DAJE .............................. 1-20
PUNTOS DE COMPROBAC-
IÓN DE APRIETE ........... 1-22
LIMPIEZA Y ALMACE-
NAMIENTO ..................... 1-23
CAPíTULO 2
ESPECIFICACIO-
NES
ESPECIFICACIONES
GENERALES.................... 2-1
ESPECIFICACIONES DE
MANTENIMIENTO............ 2-3
PAR DE APRIETE .......... 2-12
DIAGRAMAS DE
ENGRASE ...................... 2-19
DIAGRAMA DE
CABLEADO.................... 2-21
CAPíTULO 3
REVISIONES Y
AJUSTES
PERIÓDICOS
CUADRO DE MANTEN-
IMIENTO PERIÓDICO
PARA EL SISTEMA DE
CONTROL DE EMISIONES
(para Canadá) .................. 3-1
CUADRO DE MANTEN-
IMIENTO GENERAL Y
LUBRICACIÓN
(para Canadá) .................. 3-2
INTERVALOS DE MANTEN-
IMIENTO PARA USO EN
COMPETICIÓN ................. 3-4
REVISIÓN PREVIA Y
MANTENIMIENTO ............ 3-9
MOTOR ........................... 3-10
CHASIS........................... 3-22
SISTEMA ELÉCTRICO .. 3-33
CAPíTULO 4
REGLAJE
MOTOR
(Excepto Canadá) ............ 4-1
CHASIS............................. 4-5
CAPíTULO 5
MOTOR
RADIADOR ....................... 5-1

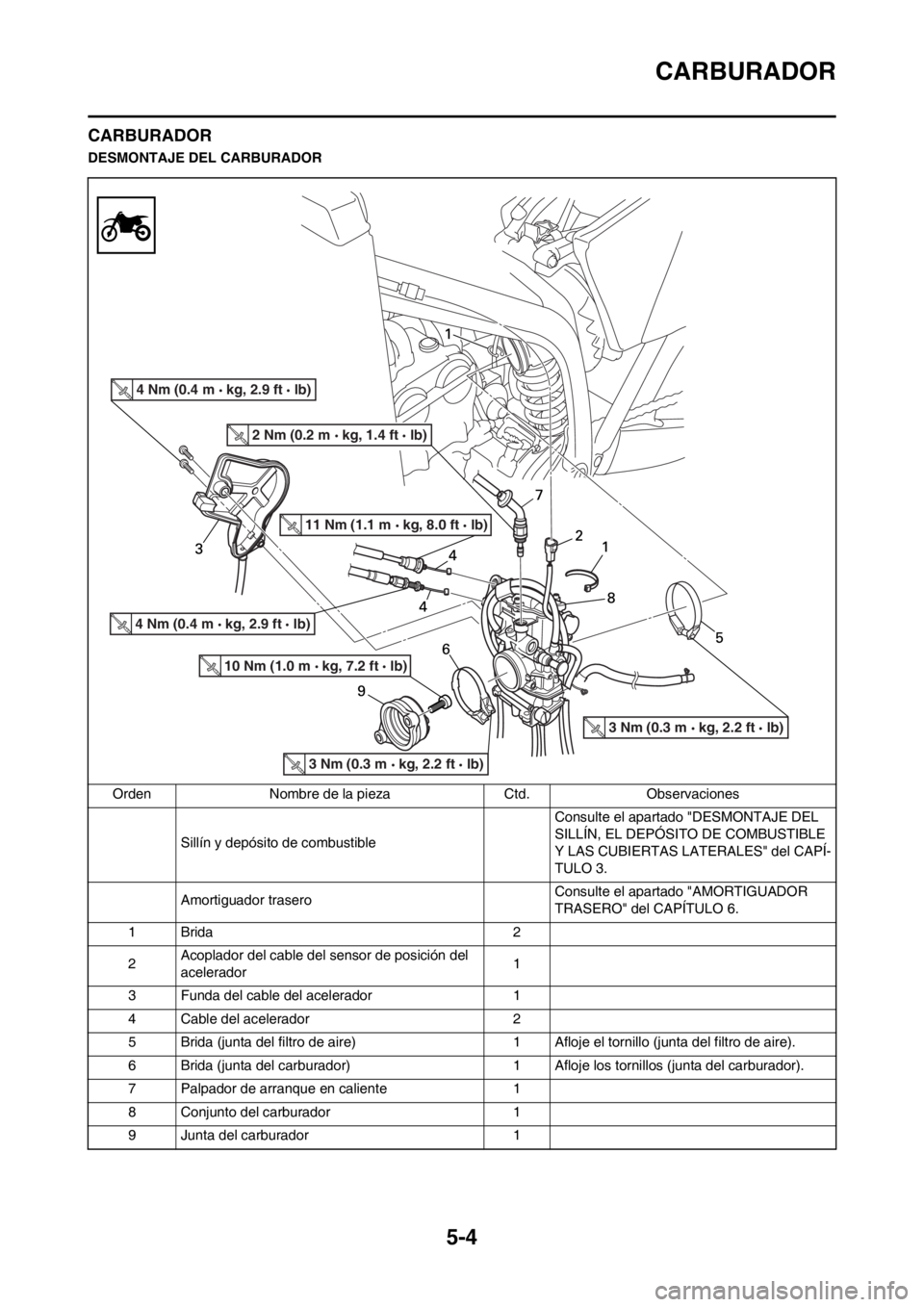

CARBURADOR ................ 5-4
SISTEMA DE INDUCCIÓN
DE AIRE.......................... 5-12
EJES DE LEVAS ............ 5-14
CULATA ......................... 5-19
VÁLVULAS Y MUELLES
DE VÁLVULAS ............... 5-22
CILINDRO Y PISTÓN ..... 5-27
EMBRAGUE ................... 5-31
FILTRO DE ACEITE,
BOMBA DE AGUA Y
TAPA DEL CÁRTER ...... 5-36
COMPENSADOR ........... 5-41
BOMBA DE ACEITE ...... 5-43
EJE DEL PEDAL DE
ARRANQUE Y EJE DEL
CAMBIO.......................... 5-47MAGNETO CA Y
EMBRAGUE DEL MOTOR
DE ARRANQUE..............5-52
DESMONTAJE DEL
MOTOR ...........................5-57
CÁRTER Y CIGÜEÑAL ..5-61
CAJA DE CAMBIOS, LEVA
DE CAMBIO Y HORQUILLA
DE CAMBIO ....................5-67
CAPíTULO 6
CHASIS
RUEDA DELANTERA Y
RUEDA TRASERA ...........6-1
FRENO DELANTERO Y
FRENO TRASERO ...........6-6
HORQUILLA
DELANTERA ..................6-16
MANILLAR......................6-23
DIRECCIÓN ....................6-28
BASCULANTE................6-32
AMORTIGUADOR
TRASERO .......................6-37
CAPíTULO 7
SISTEMA ELÉC-
TRICO
COMPONENTES Y
ESQUEMA ELÉCTRICO ..7-1
SISTEMA DE
ENCENDIDO .....................7-3
SISTEMA DE ARRANQUE
ELÉCTRICO......................7-6
SISTEMA DE CARGA ....7-14
SISTEMA SENSOR DE
POSICIÓN DEL
ACELERADOR ...............7-16
SISTEMA DE
ILUMINACIÓN ................7-19
SISTEMA DE
SEÑALIZACIÓN .............7-21

2-16
PAR DE APRIETE
△Soporte superior del motor y bastidor M8 4 34 Nm (3.4 m•kg, 24 ft•lb)
△Soporte del motor inferior y bastidor M8 4 34 Nm (3.4 m•kg, 24 ft•lb)
△Motor y soporte del motor (superior) M10 1 55 Nm (5.5 m•kg, 40 ft•lb)
△Protección del motor M6 3 7 Nm (0.7 m•kg, 5.1 ft•lb)
Regulador M6 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
△Eje pivote y tuerca M16 1 85 Nm (8.5 m•kg, 61 ft•lb)
△Barra de unión y basculante M14 1 70 Nm (7.0 m•kg, 50 ft•lb)
△Barra de unión y biela M14 1 80 Nm (8.0 m•kg, 58 ft•lb)
△Biela y bastidor M14 1 80 Nm (8.0 m•kg, 58 ft•lb)
△Amortiguador trasero y bastidor M10 1 56 Nm (5.6 m•kg, 40 ft•lb)
△Amortiguador trasero y barra de unión M10 1 53 Nm (5.3 m•kg, 38 ft•lb)
△Bastidor trasero (superior) M8 1 38 Nm (3.8 m•kg, 27 ft•lb)
△Bastidor trasero (inferior) M8 2 32 Nm (3.2 m•kg, 23 ft•lb)
△Basculante y soporte del tubo de freno M5 4 3 Nm (0.3 m•kg, 2.2 ft•lb)
Basculante y refuerzo M4 4 2 Nm (0.2 m•kg, 1.4 ft•lb)
Tensor superior de la cadena de trans-
misiónM8 1 16 Nm (1.6 m•kg, 11 ft•lb)
Tensor inferior de la cadena de transmis-
iónM8 1 16 Nm (1.6 m•kg, 11 ft•lb)
Soporte de la cadena de transmisión M6 3 7 Nm (0.7 m•kg, 5.1 ft•lb)
Protección de la junta y basculante M5 4 6 Nm (0.6 m•kg, 4.3 ft•lb)
△Depósito de combustible M6 2 9 Nm (0.9 m•kg, 6.5 ft•lb)
△Llave de paso del combustible M6 2 4 Nm (0.4 m•kg, 2.9 ft•lb)
Soporte del conjunto de sillín y depósito
de combustibleM6 1 7 Nm (0.7 m•kg, 5.1 ft•lb)
Soporte del depósito de combustible y
depósito de combustibleM6 4 7 Nm (0.7 m•kg, 5.1 ft•lb)
△Toma de aire dinámica y depósito de
combustibleM6 6 7 Nm (0.7 m•kg, 5.1 ft•lb)
△Toma de aire dinámica y protector del ra-
diador (inferior)M6 2 6 Nm (0.6 m•kg, 4.3 ft•lb)
△Guardabarros delantero M6 4 7 Nm (0.7 m•kg, 5.1 ft•lb)
△Guardabarros trasero (parte delantera) M6 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
△Guardabarros trasero (parte trasera) M6 2 11 Nm (1.1 m•kg, 8.0 ft•lb)
△Cubierta lateral M6 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
Sillín M8 2 22 Nm (2.2 m•kg, 16 ft•lb)
Soporte del visor multifunción y soporte
superiorM6 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
Visor multifunción M5 2 4 Nm (0.4 m•kg, 2.9 ft•lb)
Placa 1 y protector de la horquilla del-
anteraM5 2 4 Nm (0.4 m•kg, 2.9 ft•lb)
Placa 2 y protector de la horquilla del-
antera— 2 0.5 Nm (0.05 m•kg, 0.36 ft•lb)
Sujeción del cable del sensor de velocid-
ad y soporte inferiorM6 1 13 Nm (1.3 m•kg, 9.4 ft•lb) ElementoTamaño
de la
roscaC'td. Par de aprieteObserva-
ciones

2-17
PAR DE APRIETE
1. Primero apriete la tuerca anular aproximadamente 38 Nm (3.8 m•kg, 27 ft•lb) con la llave de tuercas anulares y luego
aflójela una vuelta.
2. Vuelva a apretar la tuerca anular de la dirección 7 Nm (0.7 m•kg, 5.1 ft•lb).
SISTEMA ELÉCTRICO
Apriete la tuerca del rotor a 65 Nm (6.5 m•kg, 47 ft•lb), aflójela y vuelva a apretarla a 65 Nm (6.5 m•kg, 47 ft•lb).
Sujeción del cable del sensor de velocid-
ad y bridaM6 1 7 Nm (0.7 m•kg, 5.1 ft•lb)
Carcasa del faro y conjunto del faro — 2 1 Nm (0.1 m•kg, 0.7 ft•lb)
△Faro M6 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
Piloto trasero — 3 1 Nm (0.1 m•kg, 0.7 ft•lb)
Abrazadera del cable del piloto trasero y
guardabarros trasero— 3 0.5 Nm (0.05 m•kg, 0.36 ft•lb)
△Depósito de recuperación (superior) M6 1 16 Nm (1.6 m•kg, 11 ft•lb)
△Depósito de recuperación (inferior) M6 1 7 Nm (0.7 m•kg, 5.1 ft•lb)
Soporte de la estribera y bastidor M10 4 55 Nm (5.5 m•kg, 40 ft•lb)TORX
Caballete lateral M10 1 25 Nm (2.5 m•kg, 18 ft•lb)
Reflector delantero (CDN) M6 2 4 Nm (0.4 m•kg, 2.9 ft•lb)
Reflector trasero (CDN) M5 3 2 Nm (0.2 m•kg, 1.4 ft•lb)ElementoTamaño
de la
roscaC'td. Par de aprieteObserva-
ciones
ElementoTamaño
de la
roscaC'td. Par de aprieteObserva-
ciones
Estátor M5 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
Soporte (cable de la magneto CA) M5 2 7 Nm (0.7 m•kg, 5.1 ft•lb)
Rotor M12 1 Consulte la NOTA.
Interruptor de luz de punto muerto M5 2 4 Nm (0.4 m•kg, 2.9 ft•lb)
Motor de arranque M6 2 10 Nm (1.0 m•kg, 7.2 ft•lb)
Terminal del relé de arranque M6 2 4 Nm (0.4 m•kg, 2.9 ft•lb)
Cable negativo y culata M6 1 10 Nm (1.0 m•kg, 7.2 ft•lb)
Bobina captadora M6 2 10 Nm (1.0 m•kg, 7.2 ft•lb)

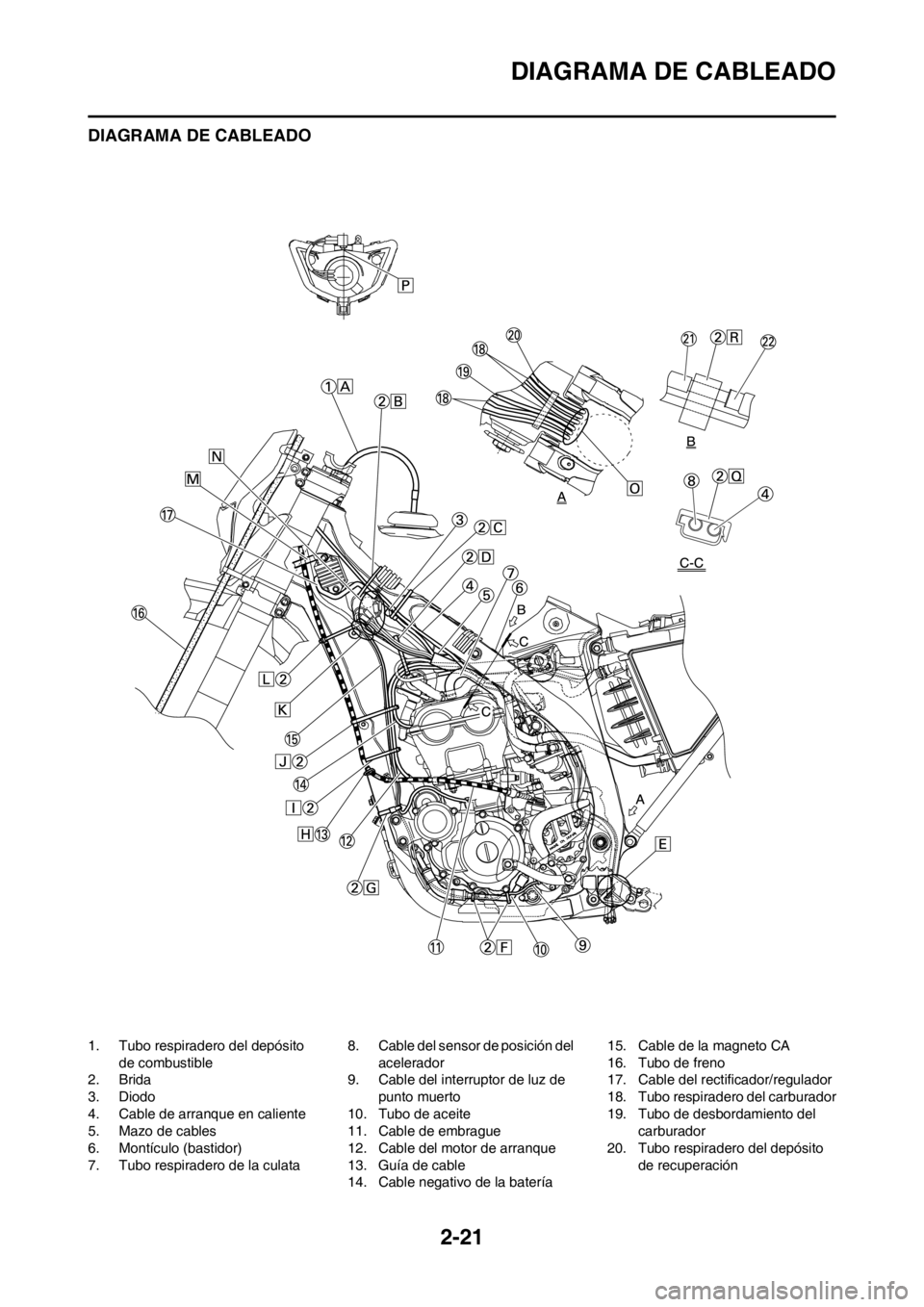

2-21
DIAGRAMA DE CABLEADO
DIAGRAMA DE CABLEADO
1. Tubo respiradero del depósito
de combustible
2. Brida
3. Diodo
4. Cable de arranque en caliente
5. Mazo de cables
6. Montículo (bastidor)
7. Tubo respiradero de la culata8. Cable del sensor de posición del
acelerador
9. Cable del interruptor de luz de
punto muerto
10. Tubo de aceite
11. Cable de embrague
12. Cable del motor de arranque
13. Guía de cable
14. Cable negativo de la batería15. Cable de la magneto CA
16. Tubo de freno
17. Cable del rectificador/regulador
18. Tubo respiradero del carburador
19. Tubo de desbordamiento del
carburador
20. Tubo respiradero del depósito
de recuperación

2-22
DIAGRAMA DE CABLEADO
21. Protector del cable de arranque
en caliente
22. Tapa de goma
A. Introduzca el extremo del tubo
respiradero del depósito de
combustible por el orificio del
vástago de la dirección.
B. Sujete el cable del acelerador, el
cable de arranque en caliente y
el cable del rectificador/ regula-
dor en el bastidor. Sitúe la
abrazadera debajo del cable del
acelerador en el lado derecho
del bastidor y oriente sus extre-
mos, así como los extremos de
la sujeción, hacia abajo.
C. Sujete el diodo (por la marca), el
cable del acelerador y el cable
de arranque en caliente en el
bastidor. Localice el extremo de
la brida encarada hacia la parte
inferior derecha del bastidor y
con el extremo encarado hacia
abajo.
D. Sujete el mazo de cables, el ca-
ble del sensor de posición del
acelerador, el cable del motor
de arranque y el cable negativo
de la batería en el bastidor.
Pase la brida por el orificio del
apoyo (válvula de corte de aire).
Localice el extremo de la brida
encarada hacia la parte inferior
del bastidor y corte el extremo.
E. Pase los tubos respiraderos del
carburador, el tubo de rebosa-
miento del carburador y el tubo
respiradero del depósito de re-
cuperación entre la biela y el
tubo transversal (bastidor).
F. Junte el cable del interruptor de
luz de punto muerto y el tubo de
aceite con las abrazaderas de
plástico y corte los extremos de
éstas.
G. Sujete el cable del interruptor de
luz de punto muerto y el cable
de la magneto CA en el bastidor.
Localice el extremo de la brida
encarada hacia el exterior del
bastidor y con el extremo en-
carado hacia la parte posterior
de éste.
H. Pase el cable de embrague por
la guía de cable.
I. Sujete el cable del motor de ar-
ranque, el cable de la magneto
CA y el cable del interruptor de
luz de punto muerto en el basti-
dor. Localice el extremo de la
brida encarada hacia la parte
posterior del bastidor y corte el
extremo.J. Sujete el cable de embrague, el
cable del motor de arranque, el
cable negativo de la batería, el
cable de la magneto CA y el ca-
ble del interruptor de luz de pun-
to muerto en el bastidor.
Localice el extremo de la brida
encarada hacia la parte posteri-
or del bastidor y corte el extre-
mo.
K. Pase el cable del interruptor de
luz de punto muerto y el cable
de la magneto CA por el interior
del mazo de cables.
L. Sujete el cable de embrague, el
cable de la magneto CA y el ca-
ble del interruptor de luz de pun-
to muerto en el bastidor.
Localice el extremo de la brida
cerca del cable de embrague y
corte el extremo.
M. Pase el cable de embrague y el
mazo de cables por la guía de
cable.
N. Localice los acopladores en la
hendidura del bastidor.
O. Pase los tubos respiraderos del
carburador, el tubo de rebosa-
miento del carburador y el tubo
respiradero del depósito de re-
cuperación de forma que no to-
quen el amortiguador trasero.
P. Sujete el acoplador empujándo-
lo al interior del orificio de la un-
idad del faro.
Q. Sujete el cable del sensor de
posición del acelerador y el ca-
ble de arranque en caliente.
R. Sitùe la abrazadera entre el pro-
tector del cable de arranque en
caliente y la tapa de goma.

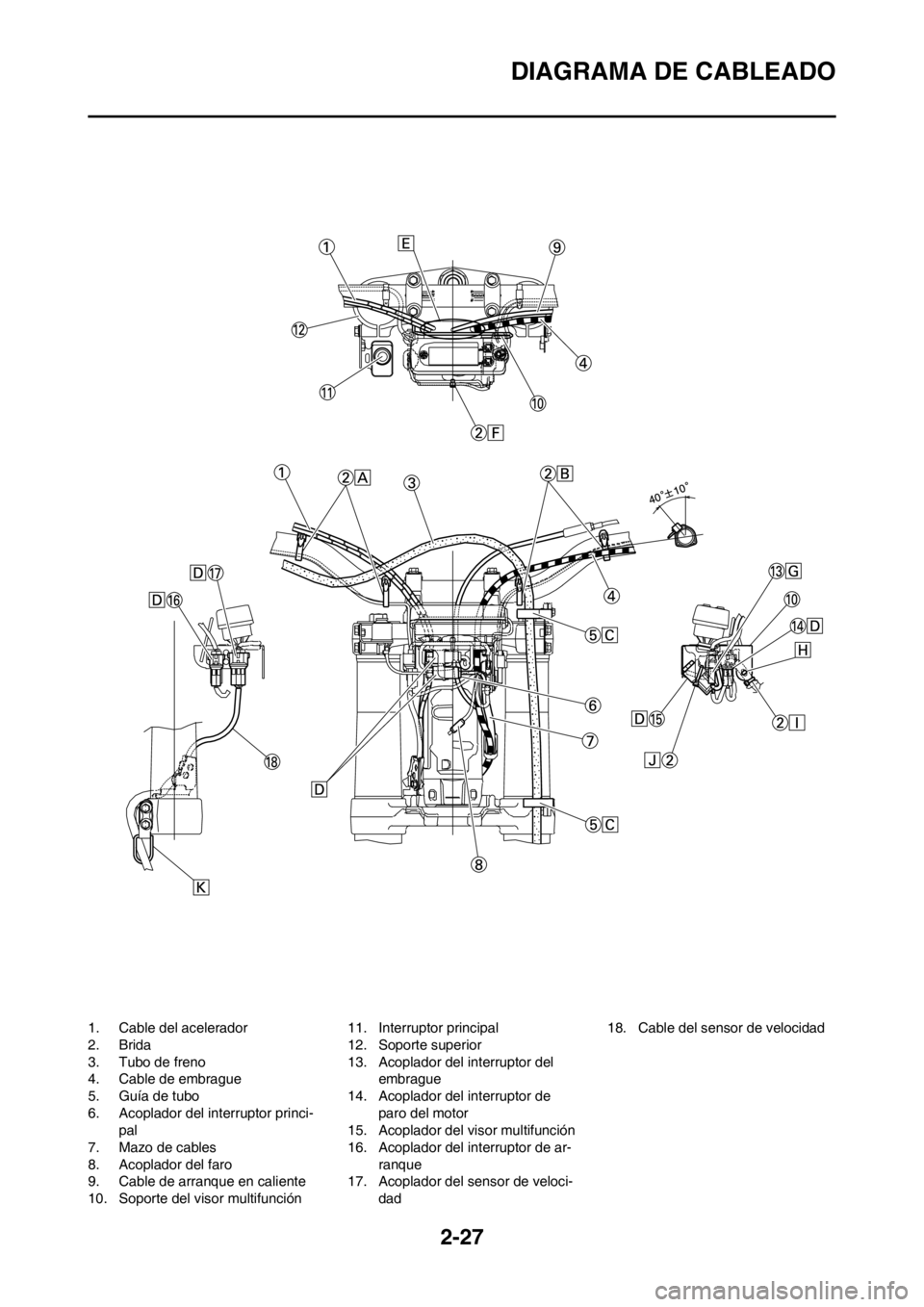

2-27
DIAGRAMA DE CABLEADO
1. Cable del acelerador
2. Brida
3. Tubo de freno
4. Cable de embrague
5. Guía de tubo
6. Acoplador del interruptor princi-
pal
7. Mazo de cables
8. Acoplador del faro
9. Cable de arranque en caliente
10. Soporte del visor multifunción11. Interruptor principal
12. Soporte superior
13. Acoplador del interruptor del
embrague
14. Acoplador del interruptor de
paro del motor
15. Acoplador del visor multifunción
16. Acoplador del interruptor de ar-
ranque
17. Acoplador del sensor de veloci-
dad18. Cable del sensor de velocidad

2-28
DIAGRAMA DE CABLEADO
A. Sujete el cable del interruptor de
arranque al manillar con las
bandas de plástico.
B. Sujete el cable del interruptor de
paro del motor y el cable del in-
terruptor del embrague al manil-
lar con las bandas de plástico.
C. Pase el tubo de freno por las
guías de tubo.
D. Sujete el acoplador introducién-
dolo en el soporte del visor mul-
tifunción.
E. Pase los cables del acelerador,
el cable de embrague y el cable
de arranque en caliente entre el
soporte superior y el soporte del
visor multifunción.
F. Sujete los cables del visor multi-
función al soporte. Corte el ex-
tremo.
G. Sujete el acoplador empujándo-
lo al interior del orificio del so-
porte del visor multifunción.
H. Sujete el clip del mazo de cables
empujándolo al interior del orifi-
cio del soporte del visor multi-
función por el lado interior.
I. Sujete el mazo de cables al so-
porte del visor multifunción. Cor-
te el extremo.
J. Sujete el cable del interruptor
principal (por el lado del mazo
de cables) al soporte del visor
multifunción. Localice el extre-
mo de la brida encarada hacia la
parte inferior del bastidor y corte
el extremo.
K. Pase el cable del sensor de ve-
locidad por la guía en el lado ex-
terior de la horquilla delantera.

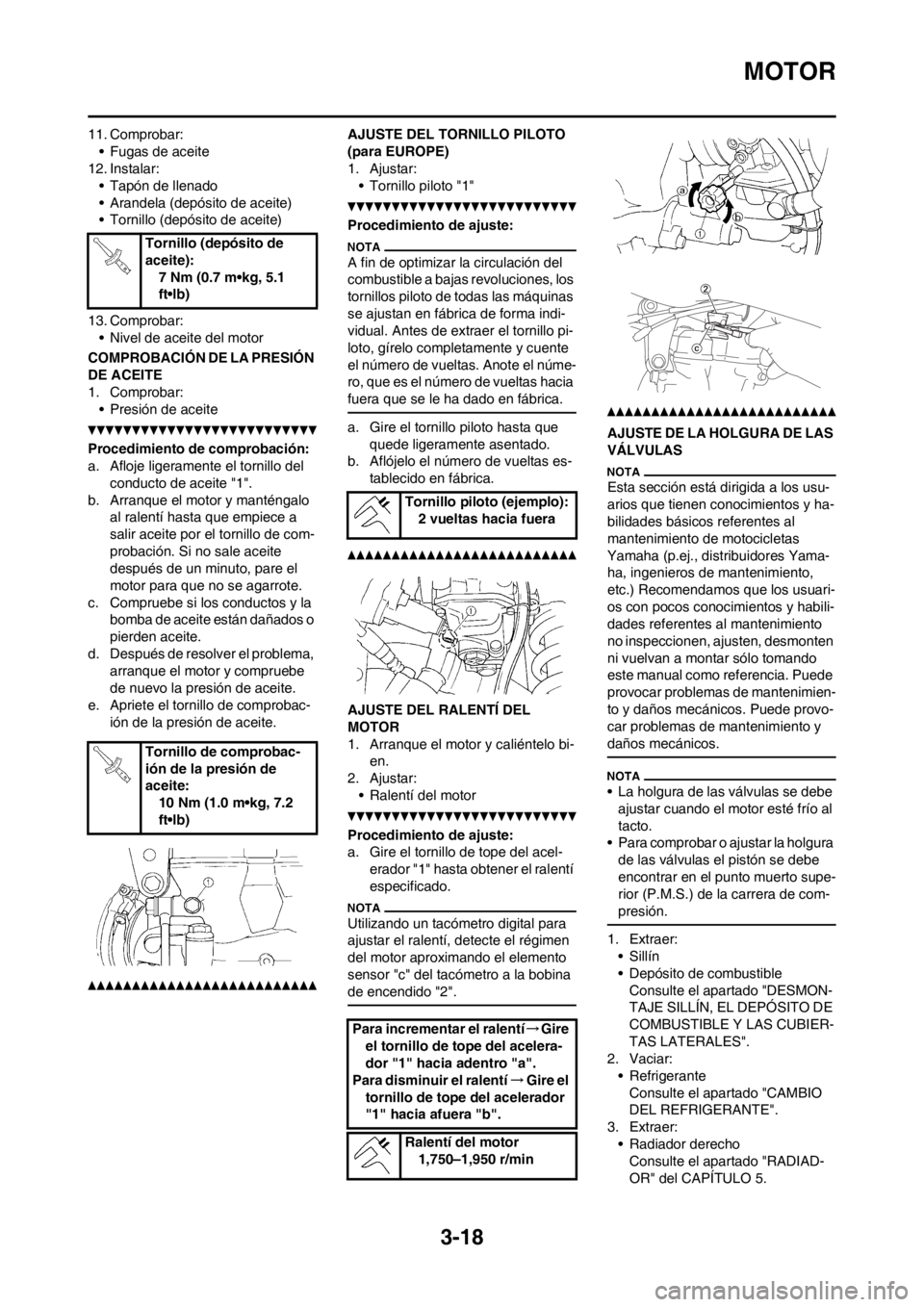

3-18
MOTOR
11. Comprobar:
• Fugas de aceite
12. Instalar:
• Tapón de llenado
• Arandela (depósito de aceite)
• Tornillo (depósito de aceite)
13. Comprobar:
• Nivel de aceite del motor
COMPROBACIÓN DE LA PRESIÓN
DE ACEITE
1. Comprobar:
• Presión de aceite
Procedimiento de comprobación:
a. Afloje ligeramente el tornillo del
conducto de aceite "1".
b. Arranque el motor y manténgalo
al ralentí hasta que empiece a
salir aceite por el tornillo de com-
probación. Si no sale aceite
después de un minuto, pare el
motor para que no se agarrote.
c. Compruebe si los conductos y la
bomba de aceite están dañados o
pierden aceite.
d. Después de resolver el problema,
arranque el motor y compruebe
de nuevo la presión de aceite.
e. Apriete el tornillo de comprobac-
ión de la presión de aceite.
AJUSTE DEL TORNILLO PILOTO
(para EUROPE)
1. Ajustar:
• Tornillo piloto "1"
Procedimiento de ajuste:
A fin de optimizar la circulación del
combustible a bajas revoluciones, los
tornillos piloto de todas las máquinas
se ajustan en fábrica de forma indi-
vidual. Antes de extraer el tornillo pi-
loto, gírelo completamente y cuente
el número de vueltas. Anote el núme-
ro, que es el número de vueltas hacia
fuera que se le ha dado en fábrica.
a. Gire el tornillo piloto hasta que
quede ligeramente asentado.
b. Aflójelo el número de vueltas es-
tablecido en fábrica.
AJUSTE DEL RALENTÍ DEL
MOTOR
1. Arranque el motor y caliéntelo bi-
en.
2. Ajustar:
• Ralentí del motor
Procedimiento de ajuste:
a. Gire el tornillo de tope del acel-
erador "1" hasta obtener el ralentí
especificado.
Utilizando un tacómetro digital para
ajustar el ralentí, detecte el régimen
del motor aproximando el elemento
sensor "c" del tacómetro a la bobina
de encendido "2".
AJUSTE DE LA HOLGURA DE LAS
VÁLVULAS
Esta sección está dirigida a los usu-
arios que tienen conocimientos y ha-
bilidades básicos referentes al
mantenimiento de motocicletas
Yamaha (p.ej., distribuidores Yama-
ha, ingenieros de mantenimiento,
etc.) Recomendamos que los usuari-
os con pocos conocimientos y habili-
dades referentes al mantenimiento
no inspeccionen, ajusten, desmonten
ni vuelvan a montar sólo tomando
este manual como referencia. Puede
provocar problemas de mantenimien-
to y daños mecánicos. Puede provo-
car problemas de mantenimiento y
daños mecánicos.
• La holgura de las válvulas se debe
ajustar cuando el motor esté frío al
tacto.
• Para comprobar o ajustar la holgura
de las válvulas el pistón se debe
encontrar en el punto muerto supe-
rior (P.M.S.) de la carrera de com-
presión.
1. Extraer:
• Sillín
• Depósito de combustible
Consulte el apartado "DESMON-
TAJE SILLÍN, EL DEPÓSITO DE
COMBUSTIBLE Y LAS CUBIER-
TAS LATERALES".
2. Vaciar:
• Refrigerante
Consulte el apartado "CAMBIO
DEL REFRIGERANTE".
3. Extraer:
• Radiador derecho
Consulte el apartado "RADIAD-
OR" del CAPÍTULO 5. Tornillo (depósito de
aceite):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Tornillo de comprobac-
ión de la presión de
aceite:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo piloto (ejemplo):
2 vueltas hacia fuera
Para incrementar el ralentí→Gire
el tornillo de tope del acelera-
dor "1" hacia adentro "a".
Para disminuir el ralentí→Gire el
tornillo de tope del acelerador
"1" hacia afuera "b".
Ralentí del motor
1,750–1,950 r/min

5-4
CARBURADOR
CARBURADOR
DESMONTAJE DEL CARBURADOR
Orden Nombre de la pieza Ctd. Observaciones
Sillín y depósito de combustible Consulte el apartado "DESMONTAJE DEL
SILLÍN, EL DEPÓSITO DE COMBUSTIBLE
Y LAS CUBIERTAS LATERALES" del CAPÍ-
TULO 3.
Amortiguador trasero Consulte el apartado "AMORTIGUADOR
TRASERO" del CAPÍTULO 6.
1Brida 2
2Acoplador del cable del sensor de posición del
acelerador1
3 Funda del cable del acelerador 1
4 Cable del acelerador 2
5 Brida (junta del filtro de aire) 1 Afloje el tornillo (junta del filtro de aire).
6 Brida (junta del carburador) 1 Afloje los tornillos (junta del carburador).
7 Palpador de arranque en caliente 1
8 Conjunto del carburador 1
9 Junta del carburador 1
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)

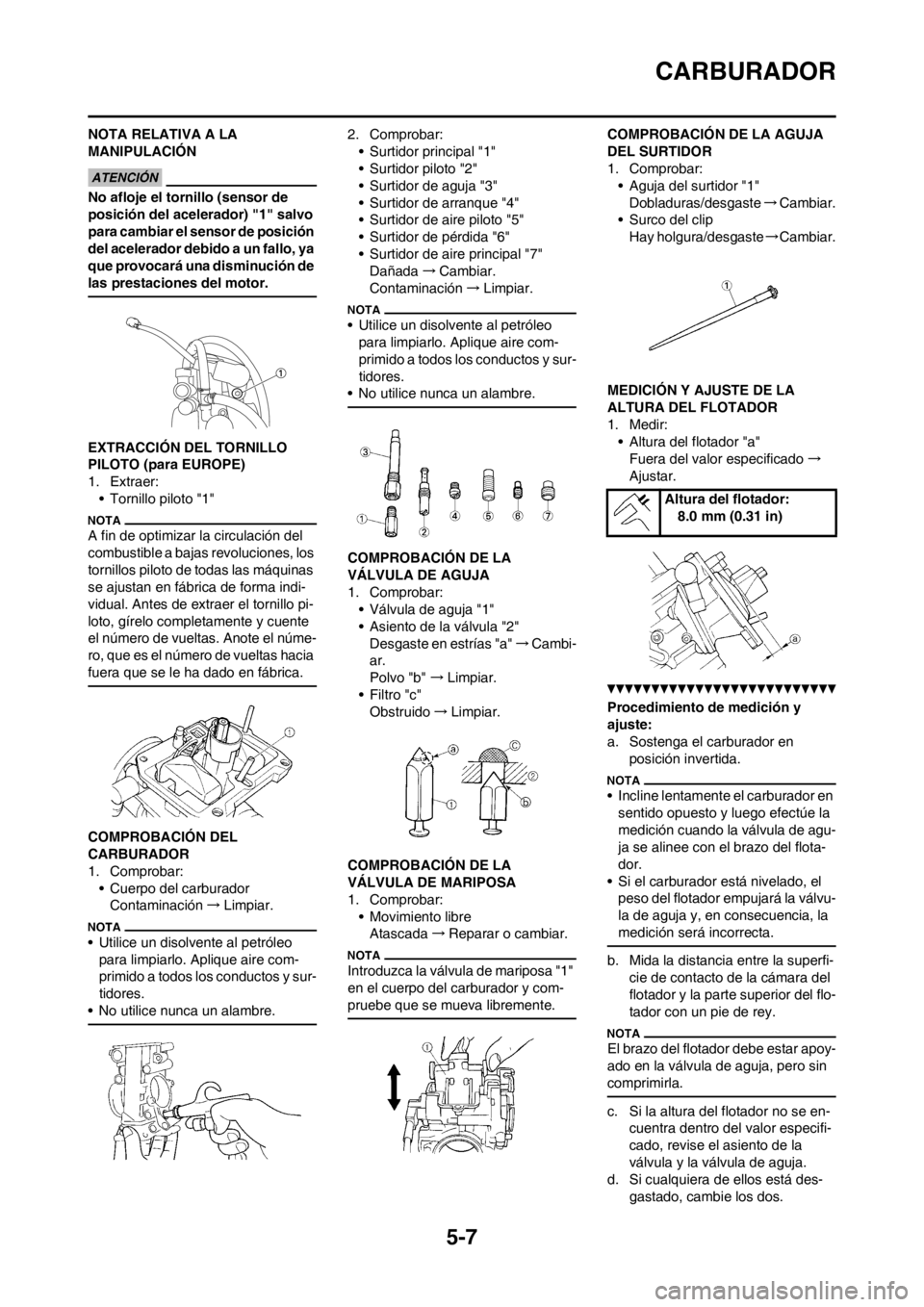

5-7
CARBURADOR
NOTA RELATIVA A LA
MANIPULACIÓN
No afloje el tornillo (sensor de
posición del acelerador) "1" salvo
para cambiar el sensor de posición
del acelerador debido a un fallo, ya
que provocará una disminución de
las prestaciones del motor.
EXTRACCIÓN DEL TORNILLO
PILOTO (para EUROPE)
1. Extraer:
• Tornillo piloto "1"
A fin de optimizar la circulación del
combustible a bajas revoluciones, los
tornillos piloto de todas las máquinas
se ajustan en fábrica de forma indi-
vidual. Antes de extraer el tornillo pi-
loto, gírelo completamente y cuente
el número de vueltas. Anote el núme-
ro, que es el número de vueltas hacia
fuera que se le ha dado en fábrica.
COMPROBACIÓN DEL
CARBURADOR
1. Comprobar:
• Cuerpo del carburador
Contaminación→Limpiar.
• Utilice un disolvente al petróleo
para limpiarlo. Aplique aire com-
primido a todos los conductos y sur-
tidores.
• No utilice nunca un alambre.
2. Comprobar:
• Surtidor principal "1"
• Surtidor piloto "2"
• Surtidor de aguja "3"
• Surtidor de arranque "4"
• Surtidor de aire piloto "5"
• Surtidor de pérdida "6"
• Surtidor de aire principal "7"
Dañada→Cambiar.
Contaminación→Limpiar.
• Utilice un disolvente al petróleo
para limpiarlo. Aplique aire com-
primido a todos los conductos y sur-
tidores.
• No utilice nunca un alambre.
COMPROBACIÓN DE LA
VÁLVULA DE AGUJA
1. Comprobar:
• Válvula de aguja "1"
• Asiento de la válvula "2"
Desgaste en estrías "a" →Cambi-
ar.
Polvo "b" →Limpiar.
• Filtro "c"
Obstruido→Limpiar.
COMPROBACIÓN DE LA
VÁLVULA DE MARIPOSA
1. Comprobar:
• Movimiento libre
Atascada→Reparar o cambiar.
Introduzca la válvula de mariposa "1"
en el cuerpo del carburador y com-
pruebe que se mueva libremente.
COMPROBACIÓN DE LA AGUJA
DEL SURTIDOR
1. Comprobar:
• Aguja del surtidor "1"
Dobladuras/desgaste→Cambiar.
• Surco del clip
Hay holgura/desgaste→Cambiar.
MEDICIÓN Y AJUSTE DE LA
ALTURA DEL FLOTADOR
1. Medir:
• Altura del flotador "a"
Fuera del valor especificado→
Ajustar.
Procedimiento de medición y
ajuste:
a. Sostenga el carburador en
posición invertida.
• Incline lentamente el carburador en
sentido opuesto y luego efectúe la
medición cuando la válvula de agu-
ja se alinee con el brazo del flota-
dor.
• Si el carburador está nivelado, el
peso del flotador empujará la válvu-
la de aguja y, en consecuencia, la
medición será incorrecta.
b. Mida la distancia entre la superfi-
cie de contacto de la cámara del
flotador y la parte superior del flo-
tador con un pie de rey.
El brazo del flotador debe estar apoy-
ado en la válvula de aguja, pero sin
comprimirla.
c. Si la altura del flotador no se en-
cuentra dentro del valor especifi-
cado, revise el asiento de la
válvula y la válvula de aguja.
d. Si cualquiera de ellos está des-
gastado, cambie los dos.
Altura del flotador:
8.0 mm (0.31 in)
