INFORMATIONS IMPORTANTES
1-9
FAS2GB2027CIRCLIPS
Lors de l’assemblage des pièces, toujours
utiliser des circlips neufs. Lors du montage d’un
circlip, veiller à ce que le côté “2” du circlip “1”
soit positionné du côté opposé à la force “3”
qu’il reçoit. Monter le circlip en alignant son ex-
trémité avec le centre de la cannelure, sans ou-
vrir le circlip plus que nécessaire.

INFORMATION D’ENTRETIEN DE BASE
1-10
FAS2GB2028
INFORMATION D’ENTRETIEN DE
BASE
FAS2GB2029CIRCUIT ÉLECTRIQUE
Manipulation des pièces électriques
ECA
ATTENTION
Ne jamais débrancher un câble de batterie
lorsque le moteur tourne ; dans le cas con-
traire, les composants électriques risquent
d’être endommagés.
ECA
ATTENTION
Lors du débranchement des câbles de bat-
terie, veiller à débrancher d’abord le câble
négatif de batterie puis le câble positif de
batterie. Si le câble positif de batterie est dé-
branché en premier et qu’un outil ou un élé-
ment similaire est en contact avec le
véhicule, une étincelle peut être générée, ce
qui peut s’avérer extrêmement dangereux.
N.B.
Si un câble de batterie est difficile à débrancher
en raison de la présence de rouille sur la borne
de batterie, éliminer la rouille à l’aide d’eau
chaude.
ECA
ATTENTION
Veiller à brancher les câbles de batterie sur
les bornes de batterie correctes. Un
branchement erroné des câbles de batterie
risque d’endommager les composants élec-
triques.
ECA
ATTENTION
Lors du branchement des câbles de batterie
sur la batterie, veiller à brancher d’abord le
câble positif de batterie puis le câble négatif
de batterie. Si le câble négatif de batterie est
branché en premier et qu’un outil ou un élé-
ment similaire est en contact avec le véhi-
cule lors du branchement du câble positif
de batterie, une étincelle peut être générée,
ce qui peut s’avérer extrêmement dan-
gereux.
ECA
ATTENTION
Veiller à ce que l’écran multifonction
s’éteigne après avoir enfoncé longuement

INFORMATION D’ENTRETIEN DE BASE
1-11
le coupe-circuit du moteur avant de dé-
brancher ou de brancher des composants
électriques.
ECA
ATTENTION
Manipuler les composants électriques avec
précaution et ne pas les soumettre à des
chocs violents.
ECA
ATTENTION
Les composants électriques sont très sen-
sibles et peuvent être endommagés par
l’électricité statique. Ne toucher donc ja-
mais les bornes et veiller à conserver les
contacts propres.
N.B.
Appuyer longuement sur le coupe-circuit du
moteur pour éteindre l’écran multifonction lors
de la réinitialisation de l’ECU (boîtier de com-
mande électronique). Débrancher le fom de dé-
marreur du relais du démarreur, puis appuyer
sur le bouton de démarreur. S’assurer d’atten-dre pendant cinq secondes ou plus avant d’ap-
puyer sur le contacteur du démarreur après
que l’écran multifonction s’est éteint.
Contrôle du circuit électrique
N.B.
S’assurer que la tension de la batterie est d’au
moins 12 V avant de contrôler le circuit élec-
trique.
ECA
ATTENTION
Ne jamais insérer les sondes du multimètre
dans les fentes de bornes de coupleur. Tou-
jours insérer les sondes depuis l’extrémité
opposée “a” du coupleur, en prenant soin
de ne pas desserrer ou endommager les
fils.
ECA
ATTENTION
Ne jamais insérer les sondes du multimètre
directement dans le coupleur dans le cas de
coupleurs étanches. Lors de la réalisation
a

INFORMATION D’ENTRETIEN DE BASE
1-12
de contrôles quelconques d’un coupleur
étanche, utiliser le faisceau de test spécifié
ou un faisceau de test approprié disponible
dans le commerce.
Contrôle des connexions
Vérifier que les fils, coupleurs et connecteurs
ne comportent aucune tache, rouille, traces
d’humidité, etc.
1. Déconnecter:
•Fil
• Coupleur
• Connecteur
ECA
ATTENTION
• Lorsque vous débranchez un coupleur,
relâchez la serrure de coupleur, maintenez
les deux sections du coupleur, puis dé-
connectez le coupleur.
• Il existe de nombreux types de dispositifs
de verrouillage de coupleur; veiller donc à
contrôler le type de dispositif de verrouil-
lage de coupleur avant de débrancher le
coupleur.
ECA
ATTENTION
Lors du débranchement d’un connecteur,
ne pas tirer sur les fils. Maintenir les deux
sections du connecteur, puis débrancher le
connecteur.2. Contrôler:
•Fil
• Coupleur
• Connecteur
Humidité  Sécher à l’air comprimé.
Rouille/taches  Connecter et déconnecter
à plusieurs reprises.
3. Contrôler:
• Toutes les connexions
Connexion lâche  Brancher correctement.
N.B.
• Si la goupille “1” de la borne est aplatie, la re-
dresser.
• Après le démontage ou l’assemblage d’un
coupleur, tirer sur les fils pour s’assurer qu’ils
sont correctement installés.
1

INFORMATION D’ENTRETIEN DE BASE
1-13
4. Connecter:
•Fil
• Coupleur
• Connecteur
N.B.
• Lors du branchement d’un coupleur ou d'un
connecteur, s’assurer que les deux bornes
sont solidement connectées.
• Veiller à ce que toutes les connexions soient
bien serrées.
5. Contrôler:
• Pas de continuité
N.B.
• S’il n’y a pas de continuite, nettoyer les
bornes.
• Pour contrôler le faisceau des fils, effectuer les étapes (1) à (4).
• Pour un dépannage rapide, il est possible
d’employer un produit de contact disponible
sur le marché.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C

OUTILS SPECIAUX
1-14
FAS2GB2030
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux suivants pour pouvoir effectuer un assemblage et un
réglage précis et complets. L’utilisation des outils spéciaux corrects permettra d’éviter les endom-
magements dus à l’emploi d’outils impropres ou de techniques improvisées. La forme et le numéro
d’outil des outils spéciaux pouvant différer selon les pays, il existe parfois deux versions d’un outil.
Se reporter à la liste suivante pour éviter toute erreur de commande.
N.B.
• Pour les États-Unis et le Canada, utiliser le numéro d'outil précédé de “YM-”,“YU-” ou “ACC-”.
• Dans les autres pays, utiliser le numéro d'outil commençant par “90890-”.
Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration
Comparateur à cadran et kit
de montage
90890-01252
Jeu de comparateur à cadran
YU-03097-BCet outil permet de vérifier le
voile ou la courbure des
pièces.
Outil de repose de vilebre-
quin
90890-01274
Outil de repose
YU-90058Cet outil permet de poser le
vilebrequin.
Boulon de repose de vilebre-
quin
90890-01275
Boulon
YU-90060Cet outil permet de poser le
vilebrequin.
Embout d’adaptation (M12)
90890-01278
Embout d’adaptation n°3
YU-90063Cet outil permet de poser le
vilebrequin.
Kit d’extraction d’axe de pis-
ton
90890-01304
Extracteur d’axe de piston
YU-01304Cet outil sert à extraire l’axe
de piston.

OUTILS SPECIAUX
1-15
Testeur de bouchon de radi-
ateur
90890-01325
Kit de testeur du circuit de re-
froidissement (Mityvac)
YU-24460-ACet outil permet de vérifier le
radiateur et le bouchon du ra-
diateur.
Embout d’adaptation de tes-
teur de bouchon de radiateur
90890-01352
Embout de contrôleur de
pression
YU-33984Cet outil permet de vérifier le
radiateur et le bouchon du ra-
diateur.
Clé pour écrous crénelés
90890-01403
Clé à ergot pour écrou à col-
lerette
YU-A9472Cet outil permet de retirer ou
de serrer l’écrou de direction.
Clé de bouchon de fourche
90890-01500
Clé de bouchon de fourche
YM-01500Cet outil permet de retirer ou
de serrer la soupape de
base.
Clé à ergot de bouchon de
fourche
90890-01501
Clé à ergot de bouchon de
fourche
YM-01501Cet outil permet de desserrer
ou de serrer l’amortisseur
complet.
Outil de pose de joint de
roulement de fourche
90890-01502
Outil de pose de joint de
roulement de fourche (48)
YM-A0948Cet outil permet de monter la
bague d’étanchéité de la
fourche.
Clé à rayons (6–7)
90890-01521
Clé à rayons (6–7)
YM-01521Cet outil permet de serrer les
rayons. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration

OUTILS SPECIAUX
1-16
Multimètre
90890-03112
Multimètre analogue
YU-03112-CCet outil permet de mesurer
la tension, le courant et la ré-
sistance des composants
électriques.
Lampe stroboscopique
90890-03141
Lampe stroboscopique in-
ductive à fixation
YU-03141Cet outil permet de mesurer
le calage de l’allumage.
Manomètre
90890-03153
Manomètre
YU-03153Cette pièce sert lors de la
mesure de la pression du
carburant.
Embout d’adaptation de
manomètre de pression de
carburant
90890-03186
Embout d’adaptation de
manomètre de pression de
carburant
YM-03186Cette pièce permet de mont-
er le manomètre.
Capteur de pression S de
faisceau de test (3 broches)
90890-03207
Capteur de pression S de
faisceau de test (3 broches)
YU-03207Cet outil permet de vérifier la
tension d’entrée du capteur
de position de papillon des
gaz.
Harnais de test-capteur de
sécurité de chute (6 broches)
90890-03209
Harnais de test-capteur de
sécurité de chute (6 broches)
YU-03209Cet outil permet de vérifier la
tension de sortie du capteur
de sécurité de chute.
Fil auxiliaire de l’outil de diag-
nostic du système d’injection
de carburant
90890-03212
Fil auxiliaire de l’outil de diag-
nostic du système d’injection
de carburant
YU-03212Cet outil permet de relier
l’outil de diagnostic Yamaha
à une batterie.
Harnais de test–capteur de
vitesse 5TJ (3P)
90890-03228
Harnais de test–capteur de
vitesse 5TJ (3P)
YU-03228Cet outil permet de vérifier la
tension de sortie du capteur
de vitesse. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration

OUTILS SPECIAUX
1-17

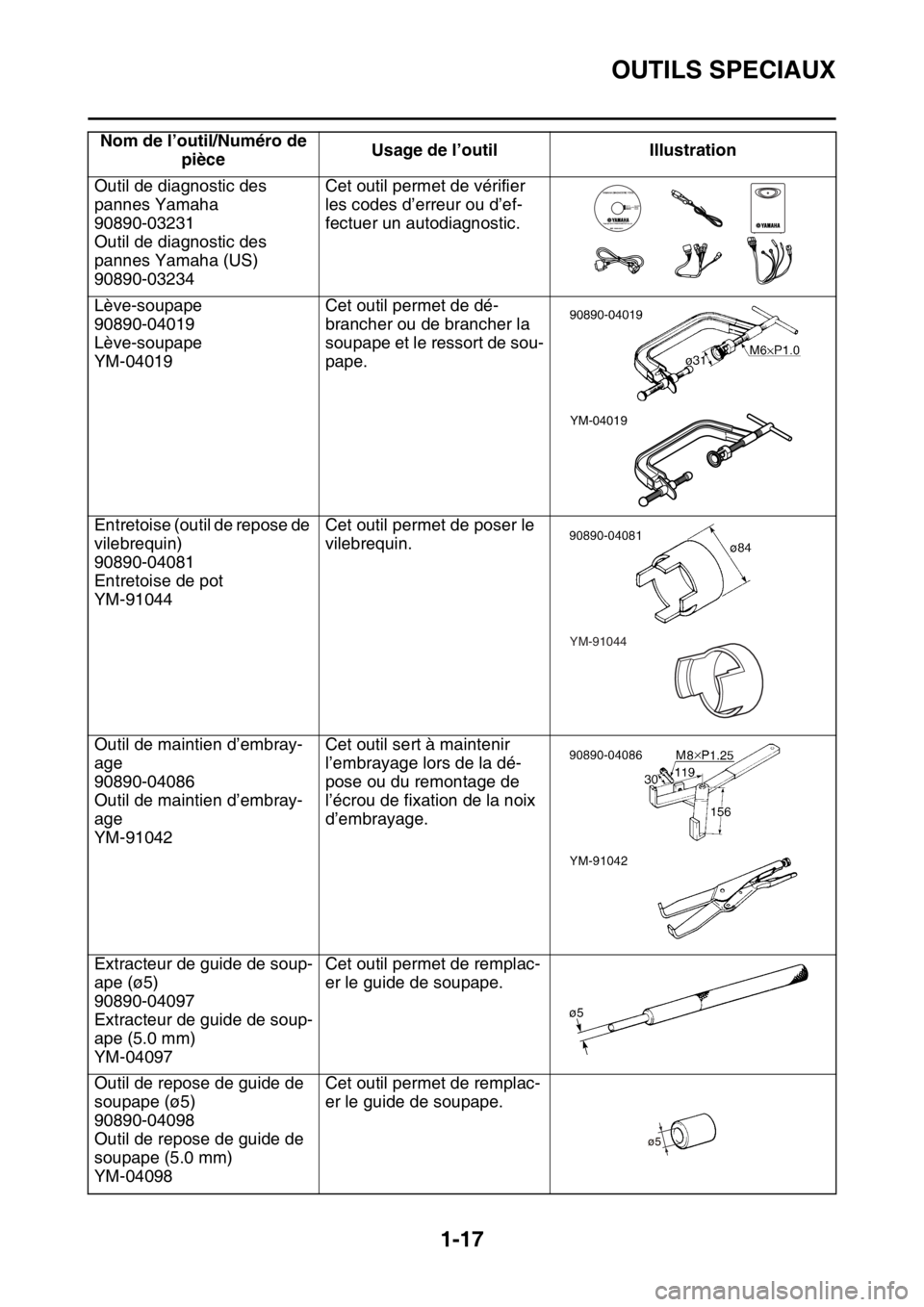

Outil de diagnostic des
pannes Yamaha
90890-03231
Outil de diagnostic des
pannes Yamaha (US)
90890-03234Cet outil permet de vérifier
les codes d’erreur ou d’ef-
fectuer un autodiagnostic.
Lève-soupape
90890-04019
Lève-soupape
YM-04019Cet outil permet de dé-
brancher ou de brancher la
soupape et le ressort de sou-
pape.
Entretoise (outil de repose de
vilebrequin)
90890-04081
Entretoise de pot
YM-91044Cet outil permet de poser le
vilebrequin.
Outil de maintien d’embray-
age
90890-04086
Outil de maintien d’embray-
age
YM-91042Cet outil sert à maintenir
l’embrayage lors de la dé-
pose ou du remontage de
l’écrou de fixation de la noix
d’embrayage.
Extracteur de guide de soup-
ape (ø5)
90890-04097
Extracteur de guide de soup-
ape (5.0 mm)
YM-04097Cet outil permet de remplac-
er le guide de soupape.
Outil de repose de guide de
soupape (ø5)
90890-04098
Outil de repose de guide de
soupape (5.0 mm)
YM-04098Cet outil permet de remplac-
er le guide de soupape. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration
YM-04019
YM-91044

OUTILS SPECIAUX
1-18
Alésoir de guide de soupape
(ø5)
90890-04099
Alésoir de guide de soupape
(5.0 mm)
YM-04099Cet outil permet de remplac-
er le guide de soupape.
Rodoir de soupape
90890-04101
Outil de rodage de soupape
YM-A8998Cet outil permet de retirer le
poussoir de soupape ou de
roder la soupape.
Accessoire de lève-soupape
90890-04108
Accessoire de lève-soupape
(22 mm)
YM-04108Cet outil permet de dé-
brancher ou de brancher la
soupape et le ressort de sou-
pape.
Extracteur de guide de soup-
ape (ø 4.5)
90890-04116
Extracteur de guide de soup-
ape (4.5 mm)
YM-04116Cet outil permet de remplac-
er le guide de soupape.
Outil de repose de guide de
soupape (ø 4.5)
90890-04117
Outil de repose de guide de
soupape (4.5 mm)
YM-04117Cet outil permet de remplac-
er le guide de soupape.
Alésoir de guide de soupape
(ø 4.5)
90890-04118
Alésoir de guide de soupape
(4.5 mm)
YM-04118Cet outil permet de remplac-
er le guide de soupape.
Extracteur de rotor
90890-04142
Extracteur de rotor
YM-04142Cet outil permet de retirer le
rotor. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration
