SYSTEME DE POMPE A CARBURANT
9-63
1. Connecteur de raccord
2. Connecteur de raccord
9. Batterie
10.Masse du cadre
11.Relais de démarreur
12.Fusible principal
22.Boîtier de commande électronique ECU (uni-
té de contrôle du moteur)
26.Pompe à carburant
30.Connecteur de raccord
36.Coupe-circuit du moteur
48.Masse du cadre

SYSTEME DE POMPE A CARBURANT
9-64
FAS2GB2382PANNES ET DIAGNOSTICS
La pompe à carburant ne fonctionne pas.
N.B.
Avant de procéder au dépannage, déposer les pièces suivantes:
1. Siège
2. Cache latéral (gauche/droit)
3. Prise d’air (gauche/droite)
4. Réservoir de carburant
1. Contrôler les fusibles.
Voir “CONTRÔLE DES FUSIBLES”
à la page 9-75.Incorrect
Remplacez les fusibles.
Correct 
2. Contrôler la batterie.
Voir “CONTRÔLE ET CHARGE-
MENT DE LA BATTERIE” à la page
9-76.Incorrect
• Nettoyer les bornes de batterie.
• Recharger ou remplacer la batterie.
Correct 
3. Contrôler le coupe-circuit du mo-
teur.
Voir “CONTROLE DES CON-
TACTEURS” à la page 9-70.Incorrect

Remplacer le coupe-circuit du moteur.
Correct 
4. Contrôler la pression du carburant.
Voir “CONTROLE DE LA PRES-
SION DU CARBURANT” à la page
8-5.Incorrect

Remplacer la pompe à carburant.
Correct 
5. Contrôler les connexions du fais-
ceau de fils du circuit de pompe à
carburant.
Voir “SCHEMA DE CIRCUIT” à la
page 9-62.Incorrect

Raccorder correctement ou réparer le
câblage du circuit de pompe à carburant.
Correct 
Remplacer le boîtier de commande
électronique.

SYSTEME DE POMPE A CARBURANT
9-65

COMPOSANTS ELECTRIQUES
9-66
FAS2GB2383
COMPOSANTS ELECTRIQUES
FAS2GB2384
910
11
1
3
2
456
7
8

COMPOSANTS ELECTRIQUES
9-67
1. Redresseur/régulateur
2. Contacteur d’embrayage
3. Bobine d’allumage
4. Boîtier de commande électronique ECU
(unité de contrôle du moteur)
5. Capteur de carburant
6. Pompe à carburant
7. Batterie
8. Résistance
9. Contacteur de point mort
10.Moteur du ventilateur
11.Injecteur

COMPOSANTS ELECTRIQUES
9-68
12
1110
2
3
1
6
7
4
5
8
9

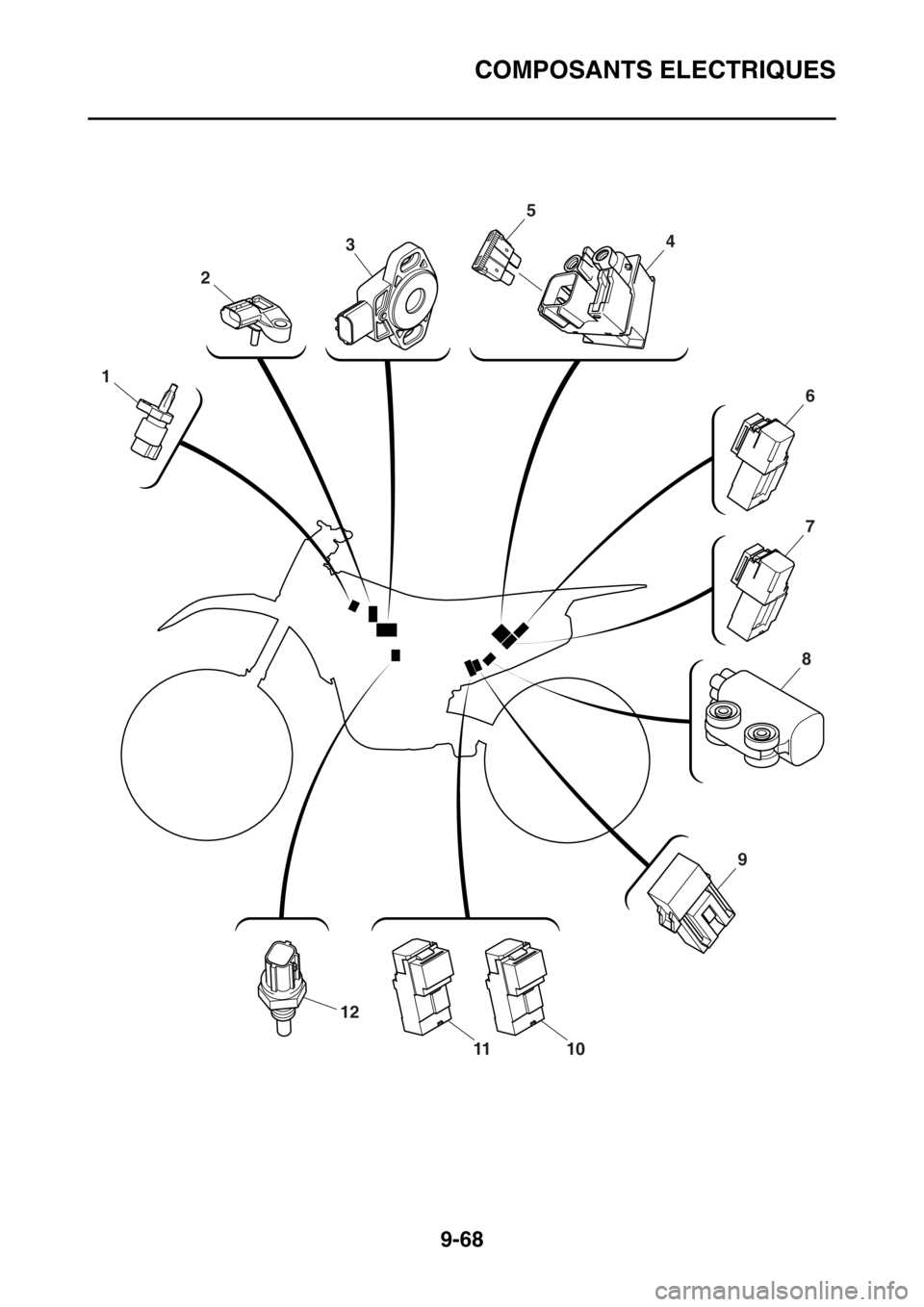

COMPOSANTS ELECTRIQUES
9-69
1. Capteur de température d’air d’admission
2. Capteur de pression d’air admis
3. Capteur de position d’accélérateur
4. Relais de démarreur
5. Fusible principal
6. Relais de phare
7. Relais de coupe-circuit de démarrage
8. Capteur de sécurité de chute
9. Fusible du moteur du ventilateur de radia-
teur
10.Relais du moteur de ventilateur du radiateur
11.Relais principal
12.Capteur de température du liquide de re-
froidissement

COMPOSANTS ELECTRIQUES
9-70
FAS2GB2385CONTROLE DES CONTACTEURS
4
1
3
2
E B
S
E B
E BE
E BB

COMPOSANTS ELECTRIQUES
9-71
1. Coupe-circuit du moteur
2. Contacteur de point mort
3. Contacteur d’embrayage
4. Contacteur du démarreur

COMPOSANTS ELECTRIQUES
9-72
Contrôler la continuité de chaque contacteur à l’aide du multimètre. Si le relevé de continuité est in-
correct, contrôler les connexions du câblage et si nécessaire, remplacer le contacteur.
ECA
ATTENTION
Ne jamais insérer les sondes du multimètre dans les fentes de bornes de coupleur“1”. Tou-
jours insérer les sondes depuis l’extrémité opposée du coupleur, en prenant soin de ne pas
desserrer ou endommager les fils.
N.B.
• Avant de contrôler la continuité, régler la plage du multimètre sur “  1” pour effectuer un réglage
de “0”.
• Lors du contrôle de la continuité, alterner plusieurs fois entre les positions du contacteur. Multimètre
90890-03112
Multimètre analogue
YU-03112-C
