REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
2
3
4
5
67
8
9

GAU23250

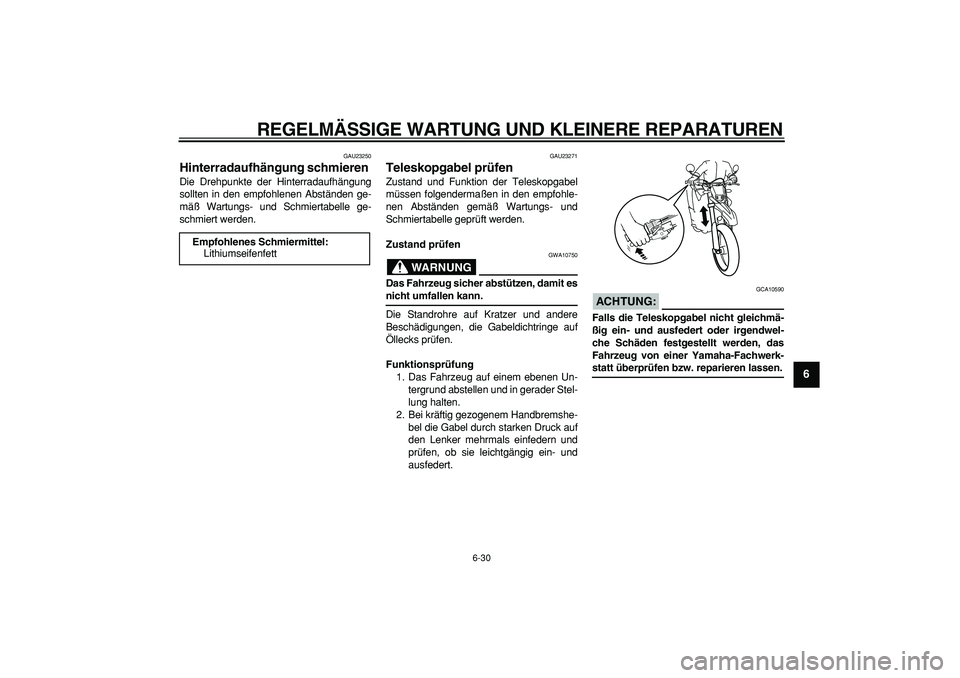

Hinterradaufhängung schmieren
Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen. Empfohlenes Schmiermittel:
Lithiumseifenfett

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
1
2
3
4
5
6
7
8
9

GAU23280

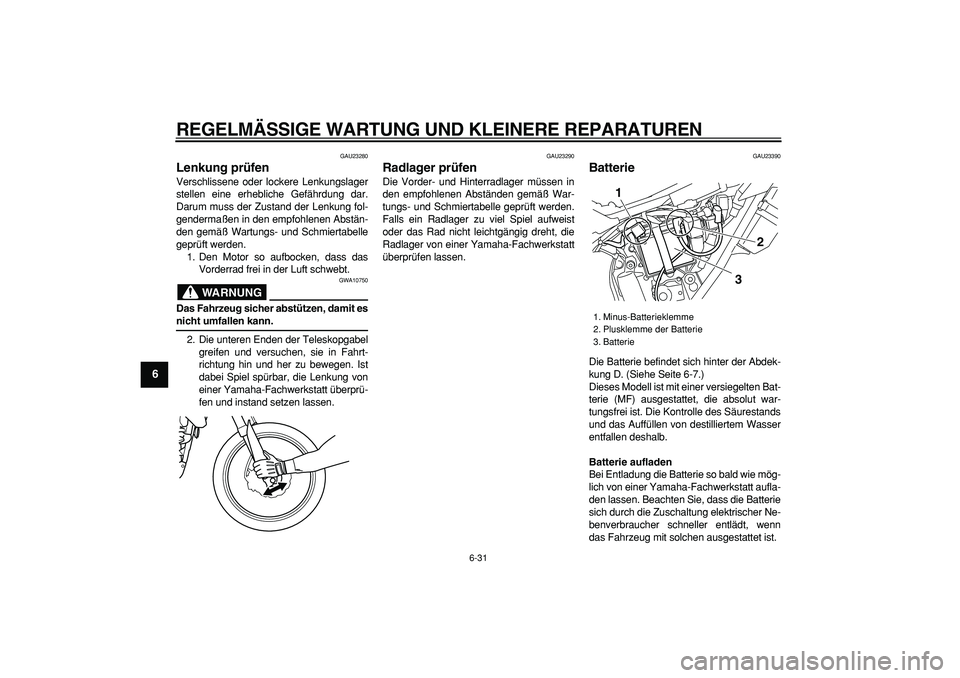

Lenkung prüfen
Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motor so aufbocken, dass das
Vorderrad frei in der Luft schwebt.
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23390

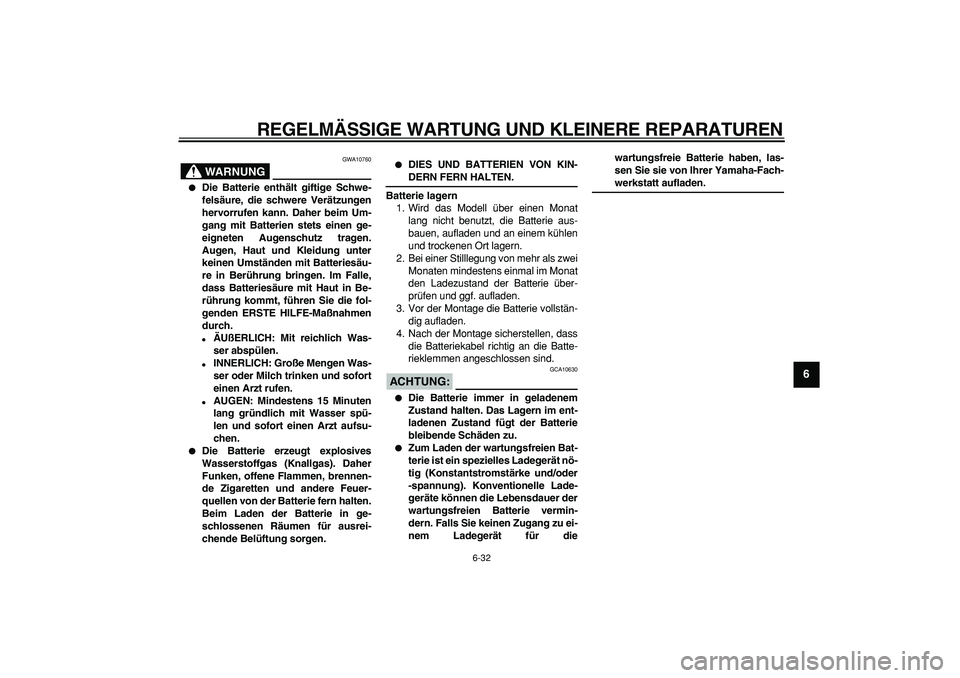

Batterie
Die Batterie befindet sich hinter der Abdek-
kung D. (Siehe Seite 6-7.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
1. Minus-Batterieklemme
2. Plusklemme der Batterie
3. Batterie
3
2
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
2
3
4
5
67
8
9
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.

ÄUßERLICH: Mit reichlich Was-
ser abspülen.

INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.

AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:

GCA10630

Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.

Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für diewartungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-Fach-
werkstatt aufladen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
1
2
3
4
5
6
7
8
9

GAU23541

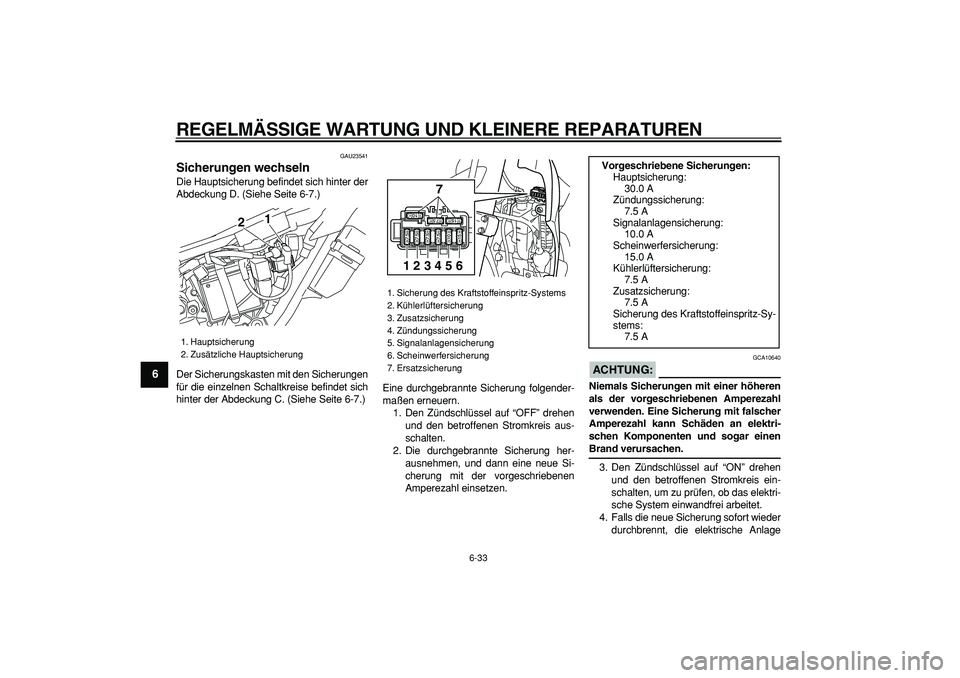

Sicherungen wechseln
Die Hauptsicherung befindet sich hinter der
Abdeckung D. (Siehe Seite 6-7.)
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
hinter der Abdeckung C. (Siehe Seite 6-7.)Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:

GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
21

1. Sicherung des Kraftstoffeinspritz-Systems
2. Kühlerlüftersicherung
3. Zusatzsicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
7
123456

Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftersicherung:
7.5 A
Zusatzsicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Sy-
stems:
7.5 A

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
2
3
4
5
67
8
9

von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU45210

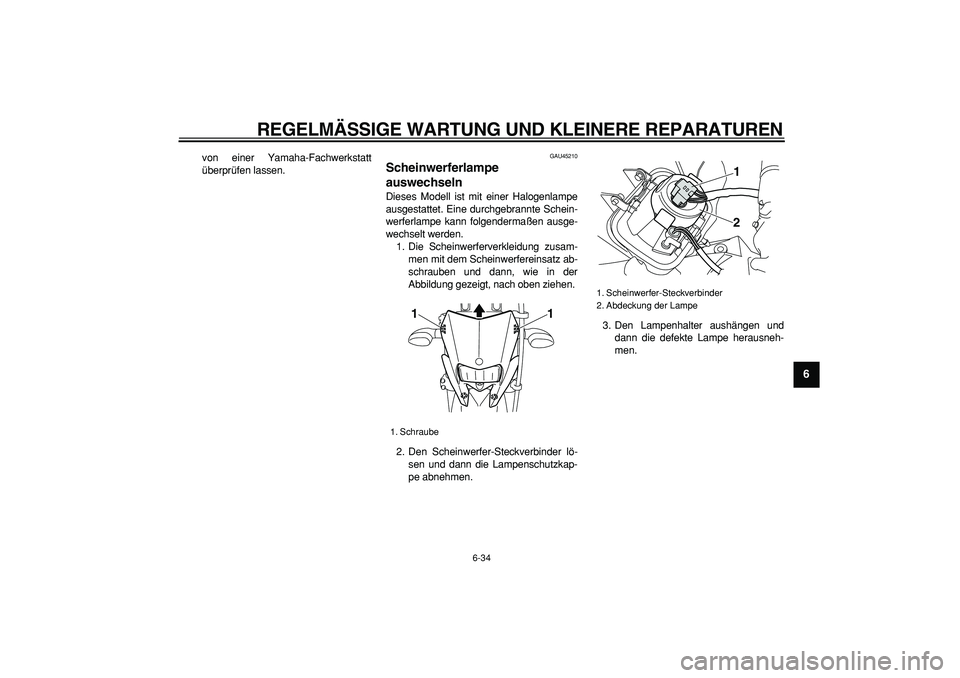

Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Scheinwerferverkleidung zusam-
men mit dem Scheinwerfereinsatz ab-
schrauben und dann, wie in der
Abbildung gezeigt, nach oben ziehen.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
1. Schraube
1
1

1. Scheinwerfer-Steckverbinder
2. Abdeckung der Lampe
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
1
2
3
4
5
6
7
8
9

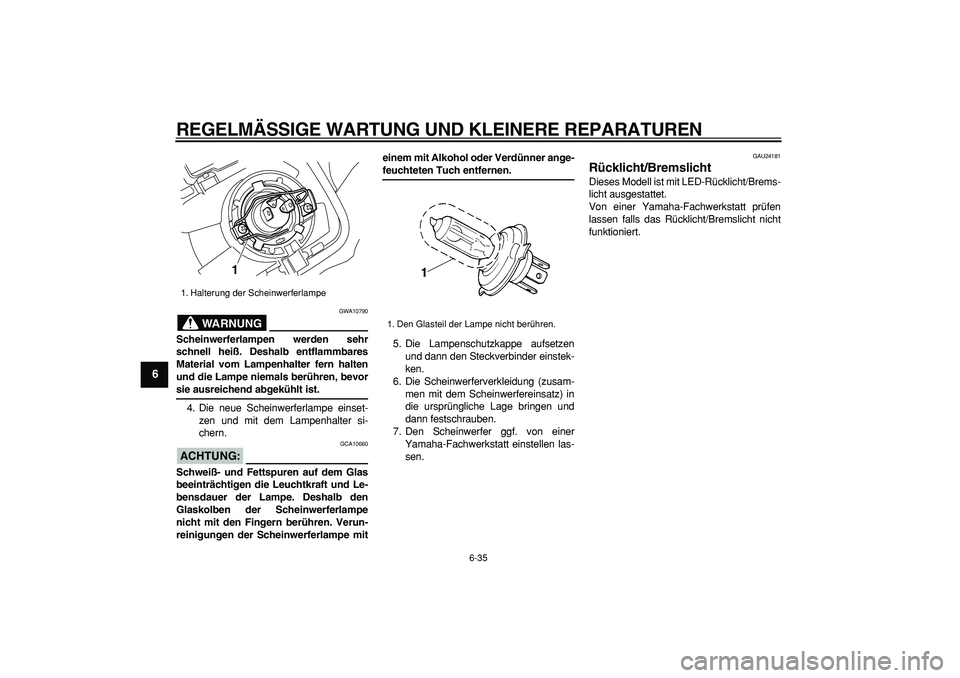

WARNUNG

GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor
sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
ACHTUNG:

GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe miteinem mit Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Die Scheinwerferverkleidung (zusam-
men mit dem Scheinwerfereinsatz) in
die ursprüngliche Lage bringen und
dann festschrauben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht
Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
1. Halterung der Scheinwerferlampe
1

1. Den Glasteil der Lampe nicht berühren.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
2
3
4
5
67
8
9

GAU24202

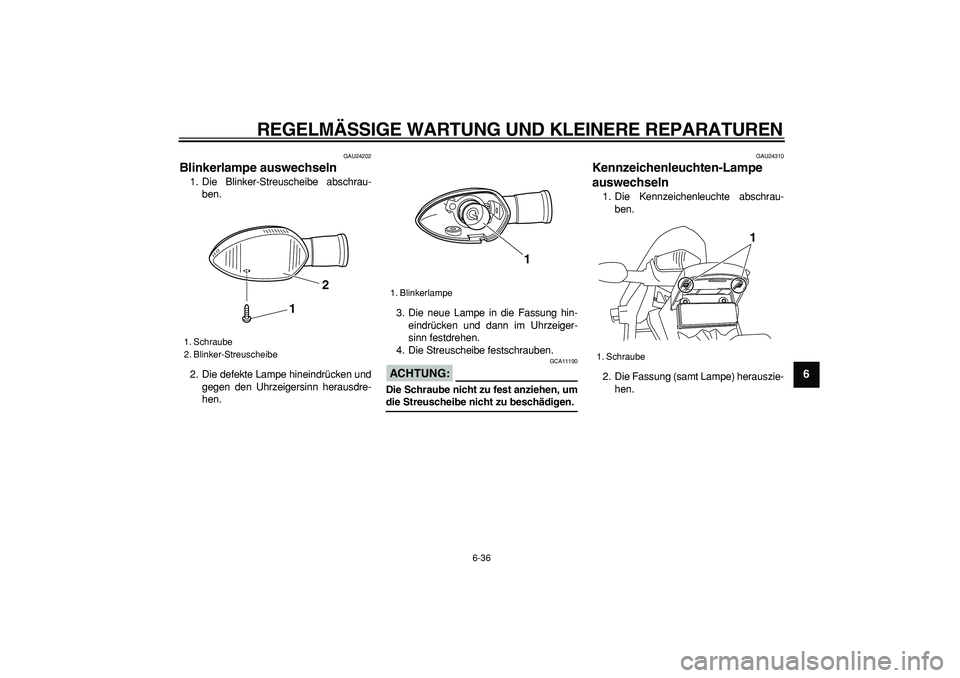

Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:

GCA11190
Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen.
GAU24310
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.
1. Schraube
2. Blinker-Streuscheibe
1
2

1. Blinkerlampe
1

1. Schraube
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
1
2
3
4
5
6
7
8
9

3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.

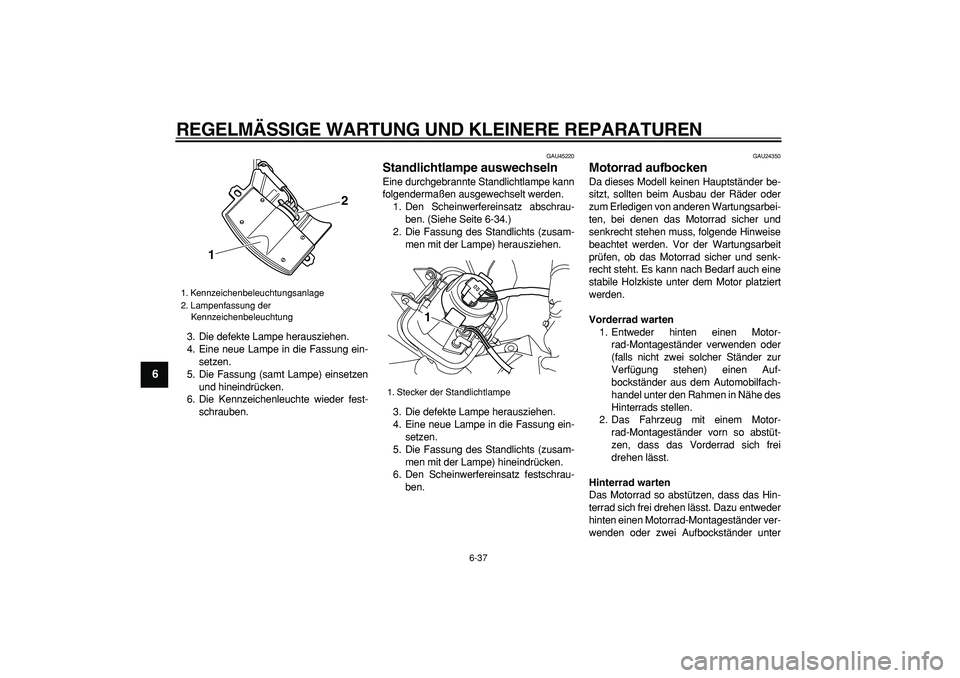

GAU45220
Standlichtlampe auswechseln
Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-34.)
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Auf-
bockständer aus dem Automobilfach-
handel unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motor-
rad-Montageständer vorn so abstüt-
zen, dass das Vorderrad sich frei
drehen lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
wenden oder zwei Aufbockständer unter

1. Kennzeichenbeleuchtungsanlage
2. Lampenfassung der
Kennzeichenbeleuchtung
12

1. Stecker der Standlichtlampe
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-38
2
3
4
5
67
8
9

den Hauptrahmen oder die Schwingenar-
me stellen.

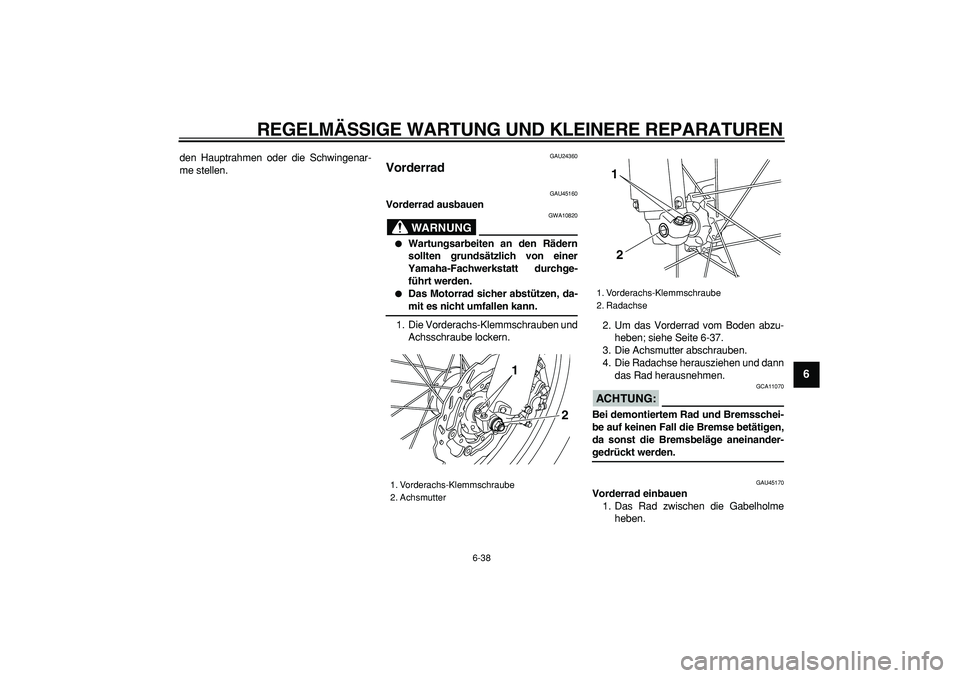

GAU24360
Vorderrad
GAU45160
Vorderrad ausbauen
WARNUNG

GWA10820

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.

Das Motorrad sicher abstützen, da-
mit es nicht umfallen kann.
1. Die Vorderachs-Klemmschrauben und
Achsschraube lockern.2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-37.
3. Die Achsmutter abschrauben.
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
ACHTUNG:

GCA11070
Bei demontiertem Rad und Bremsschei-
be auf keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinander-
gedrückt werden.
GAU45170
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
1. Vorderachs-Klemmschraube
2. Achsmutter
2
1
1. Vorderachs-Klemmschraube
2. Radachse
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-39
1
2
3
4
5
6
7
8
9
HINWEIS:

Zwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein.
2. Die Radachse durchstecken.
3. Die Achs-Klemmschrauben und Achs-
schraube einsetzen.
4. Das Vorderrad absenken, bis es auf
dem Boden steht.
5. Die Achsmutter und Achs-Klemm-
schrauben vorschriftsmäßig festzie-
hen.
6. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.

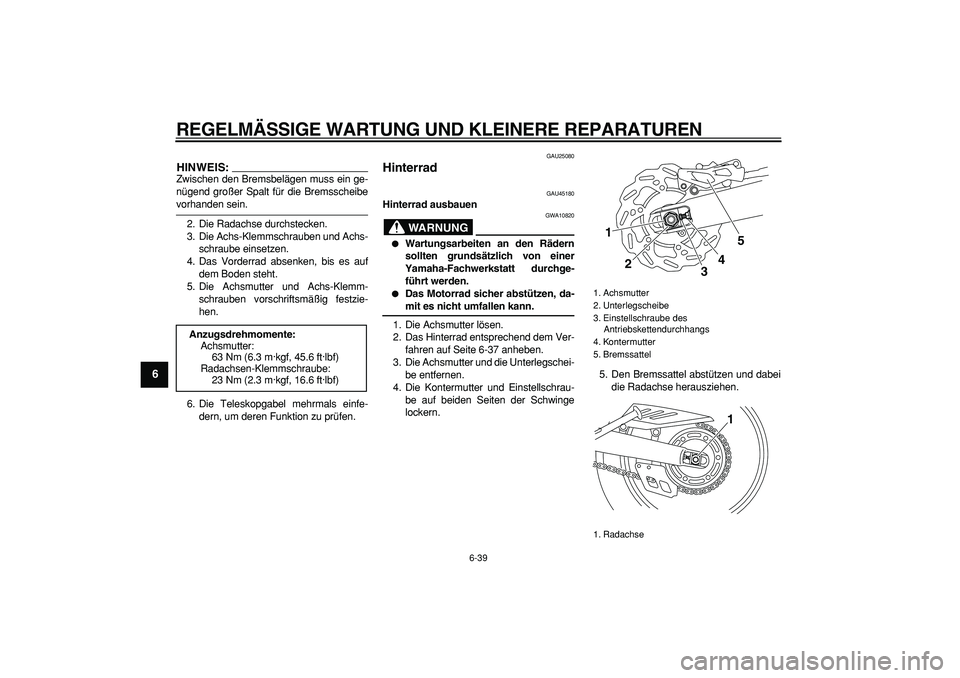

GAU25080
Hinterrad
GAU45180
Hinterrad ausbauen
WARNUNG

GWA10820

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.

Das Motorrad sicher abstützen, da-
mit es nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-37 anheben.
3. Die Achsmutter und die Unterlegschei-
be entfernen.
4. Die Kontermutter und Einstellschrau-
be auf beiden Seiten der Schwinge
lockern.5. Den Bremssattel abstützen und dabei
die Radachse herausziehen.
Anzugsdrehmomente:
Achsmutter:
63 Nm (6.3 m·kgf, 45.6 ft·lbf)
Radachsen-Klemmschraube:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
1. Achsmutter
2. Unterlegscheibe
3. Einstellschraube des
Antriebskettendurchhangs
4. Kontermutter
5. Bremssattel
1. Radachse
1
34
2
51
