ESP YAMAHA WR 250R 2009 Instructieboekje (in Dutch)

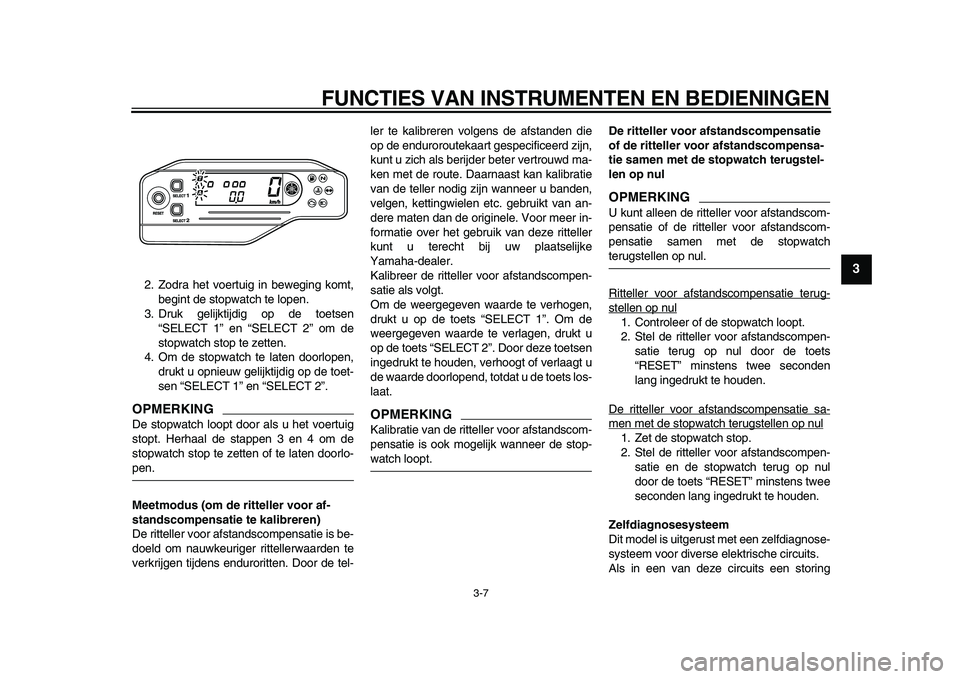

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9

2. Zodra het voertuig in beweging komt,
begint de stopwatch te lopen.
3. Druk gelijktijdig op de toetsen
“SELECT 1” en “SELECT 2” om de
stopwatch stop te zetten.
4. Om de stopwatch te laten doorlopen,
drukt u opnieuw gelijktijdig op de toet-
sen “SELECT 1” en “SELECT 2”.
OPMERKING

De stopwatch loopt door als u het voertuig
stopt. Herhaal de stappen 3 en 4 om de
stopwatch stop te zetten of te laten doorlo-
pen.
Meetmodus (om de ritteller voor af-
standscompensatie te kalibreren)
De ritteller voor afstandscompensatie is be-
doeld om nauwkeuriger rittellerwaarden te
verkrijgen tijdens enduroritten. Door de tel-ler te kalibreren volgens de afstanden die
op de enduroroutekaart gespecificeerd zijn,
kunt u zich als berijder beter vertrouwd ma-
ken met de route. Daarnaast kan kalibratie
van de teller nodig zijn wanneer u banden,
velgen, kettingwielen etc. gebruikt van an-
dere maten dan de originele. Voor meer in-
formatie over het gebruik van deze ritteller
kunt u terecht bij uw plaatselijke
Yamaha-dealer.
Kalibreer de ritteller voor afstandscompen-
satie als volgt.
Om de weergegeven waarde te verhogen,
drukt u op de toets “SELECT 1”. Om de
weergegeven waarde te verlagen, drukt u
op de toets “SELECT 2”. Door deze toetsen
ingedrukt te houden, verhoogt of verlaagt u
de waarde doorlopend, totdat u de toets los-
laat.
OPMERKING

Kalibratie van de ritteller voor afstandscom-
pensatie is ook mogelijk wanneer de stop-
watch loopt.
De ritteller voor afstandscompensatie
of de ritteller voor afstandscompensa-
tie samen met de stopwatch terugstel-
len op nul
OPMERKING

U kunt alleen de ritteller voor afstandscom-
pensatie of de ritteller voor afstandscom-
pensatie samen met de stopwatch
terugstellen op nul.
Ritteller voor afstandscompensatie terug-
stellen op nul1. Controleer of de stopwatch loopt.
2. Stel de ritteller voor afstandscompen-
satie terug op nul door de toets
“RESET” minstens twee seconden
lang ingedrukt te houden.
De ritteller voor afstandscompensatie sa-men met de stopwatch terugstellen op nul1. Zet de stopwatch stop.
2. Stel de ritteller voor afstandscompen-
satie en de stopwatch terug op nul
door de toets “RESET” minstens twee
seconden lang ingedrukt te houden.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing

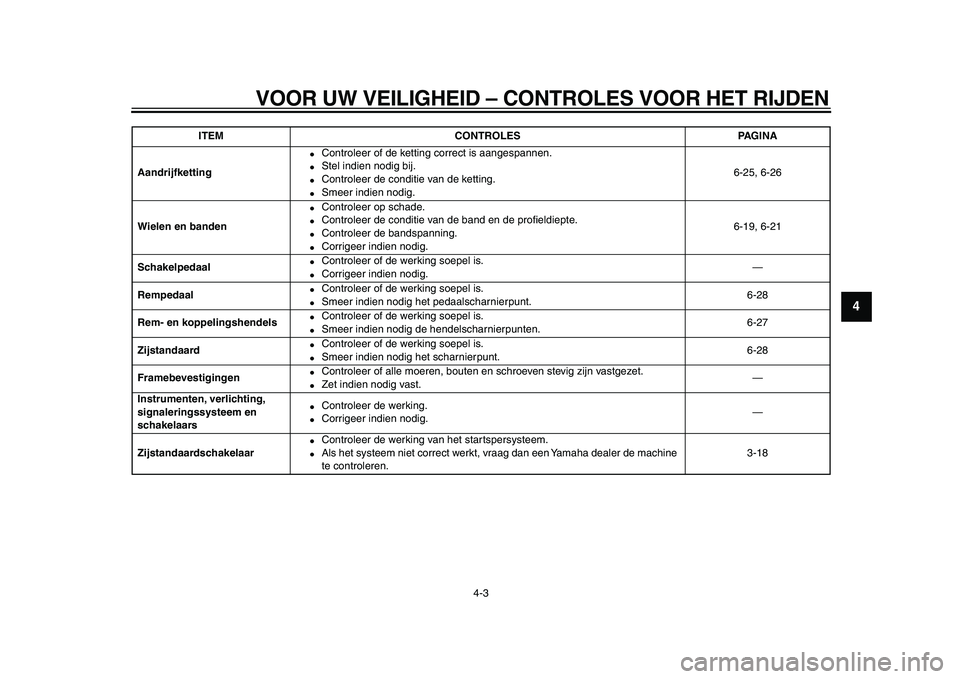

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-3
2
3
45
6
7
8
9

Aandrijfketting

Controleer of de ketting correct is aangespannen.

Stel indien nodig bij.

Controleer de conditie van de ketting.

Smeer indien nodig.6-25, 6-26
Wielen en banden

Controleer op schade.

Controleer de conditie van de band en de profieldiepte.

Controleer de bandspanning.

Corrigeer indien nodig.6-19, 6-21
Schakelpedaal

Controleer of de werking soepel is.

Corrigeer indien nodig.—
Rempedaal

Controleer of de werking soepel is.

Smeer indien nodig het pedaalscharnierpunt.6-28
Rem- en koppelingshendels

Controleer of de werking soepel is.

Smeer indien nodig de hendelscharnierpunten.6-27
Zijstandaard

Controleer of de werking soepel is.

Smeer indien nodig het scharnierpunt.6-28
Framebevestigingen

Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.

Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaars

Controleer de werking.

Corrigeer indien nodig.—
Zijstandaardschakelaar

Controleer de werking van het startspersysteem.

Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine
te controleren.3-18
ITEM CONTROLES PAGINA

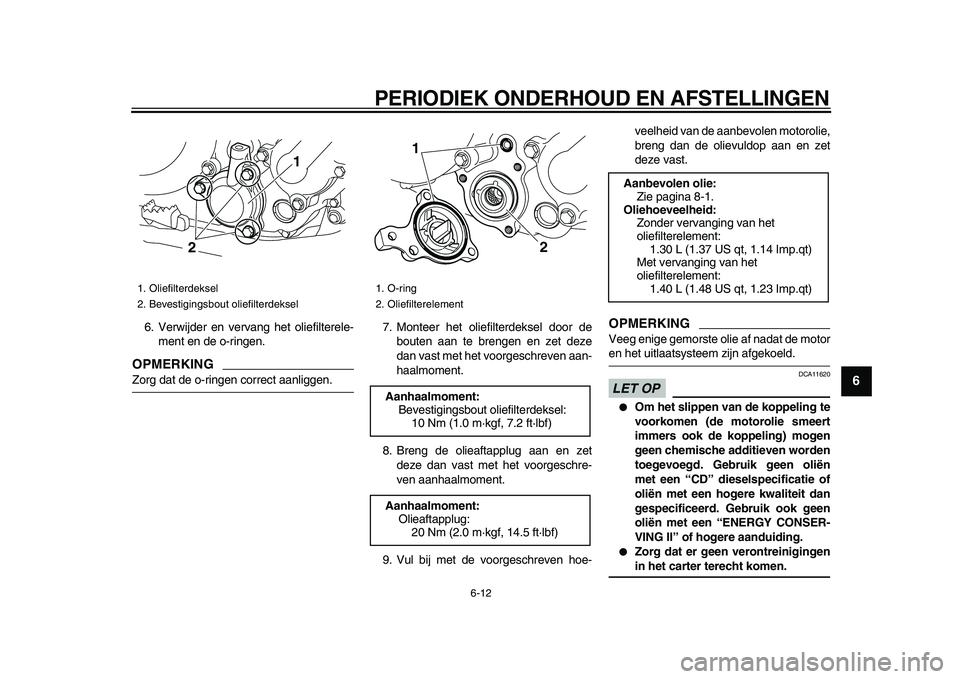

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
2
3
4
5
67
8
9

6. Verwijder en vervang het oliefilterele-
ment en de o-ringen.
OPMERKING

Zorg dat de o-ringen correct aanliggen.7. Monteer het oliefilterdeksel door de
bouten aan te brengen en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
9. Vul bij met de voorgeschreven hoe-veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKING

Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP

DCA11620

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingen
in het carter terecht komen.
1. Oliefilterdeksel
2. Bevestigingsbout oliefilterdeksel
1
2

1. O-ring
2. Oliefilterelement
Aanhaalmoment:
Bevestigingsbout oliefilterdeksel:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
2

Aanbevolen olie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van het
oliefilterelement:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Met vervanging van het
oliefilterelement:
1.40 L (1.48 US qt, 1.23 Imp.qt)

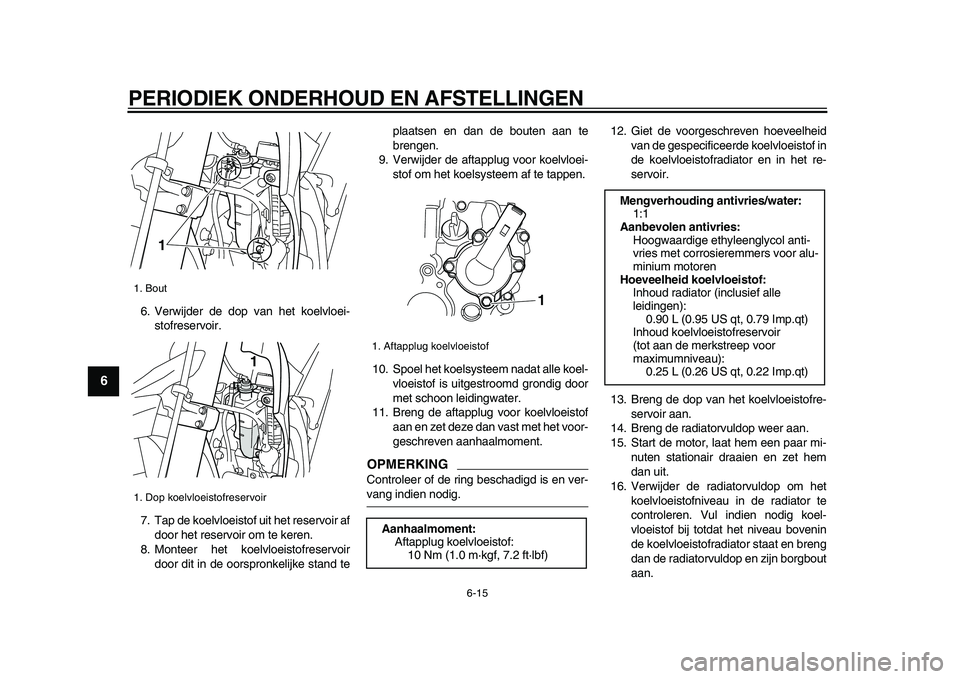

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
1
2
3
4
5
6
7
8
9

6. Verwijder de dop van het koelvloei-
stofreservoir.
7. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
8. Monteer het koelvloeistofreservoir
door dit in de oorspronkelijke stand teplaatsen en dan de bouten aan te
brengen.
9. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem af te tappen.
10. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
11. Breng de aftapplug voor koelvloeistof
aan en zet deze dan vast met het voor-
geschreven aanhaalmoment.
OPMERKING

Controleer of de ring beschadigd is en ver-
vang indien nodig.12. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.
13. Breng de dop van het koelvloeistofre-
servoir aan.
14. Breng de radiatorvuldop weer aan.
15. Start de motor, laat hem een paar mi-
nuten stationair draaien en zet hem
dan uit.
16. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koel-
vloeistof bij totdat het niveau bovenin
de koelvloeistofradiator staat en breng
dan de radiatorvuldop en zijn borgbout
aan.
1. Bout
1. Dop koelvloeistofreservoir
1
1

1. Aftapplug koelvloeistof
Aanhaalmoment:
Aftapplug koelvloeistof:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1

Mengverhouding antivries/water:
1:1
Aanbevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Inhoud radiator (inclusief alle
leidingen):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Inhoud koelvloeistofreservoir
(tot aan de merkstreep voor
maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
1
2
3
4
5
6
7
8
9

DAU23101
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]

DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU23142
Controleren en smeren van rem-
en koppelingshendels
Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke
rit worden gecontroleerd en de hendel-
scharnierpunten moeten indien nodig
Aanbevolen smeermiddel:
Motorolie

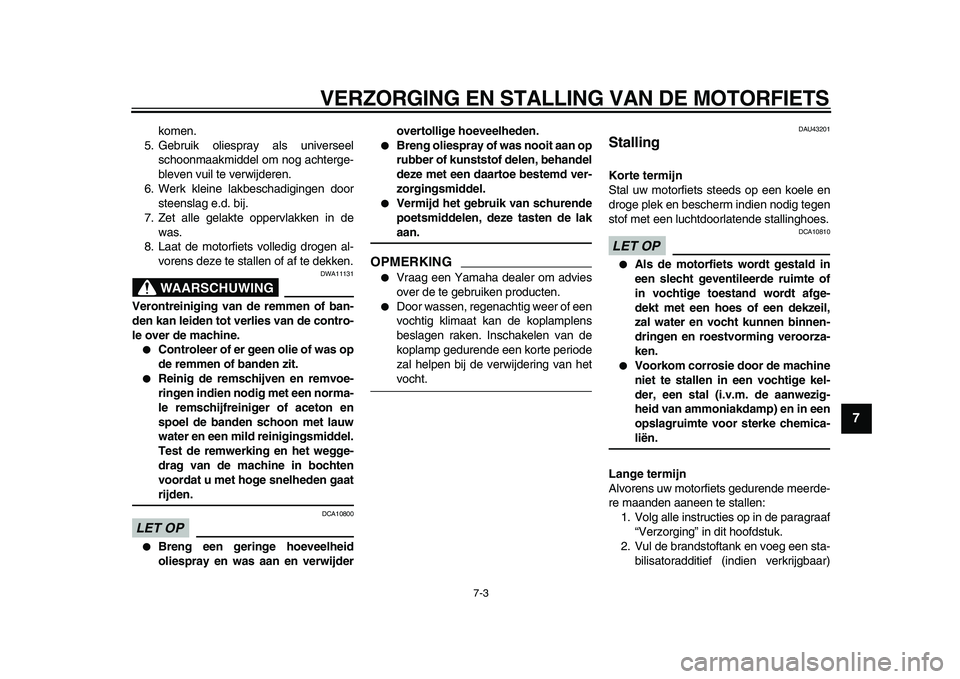

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
2
3
4
5
6
78
9

komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.
WAARSCHUWING

DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.

Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijderovertollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING


Vraag een Yamaha dealer om advies
over de te gebruiken producten.

Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU43201
Stalling
Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP

DCA10810

Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
