FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
2
34
5
6
7
8
9

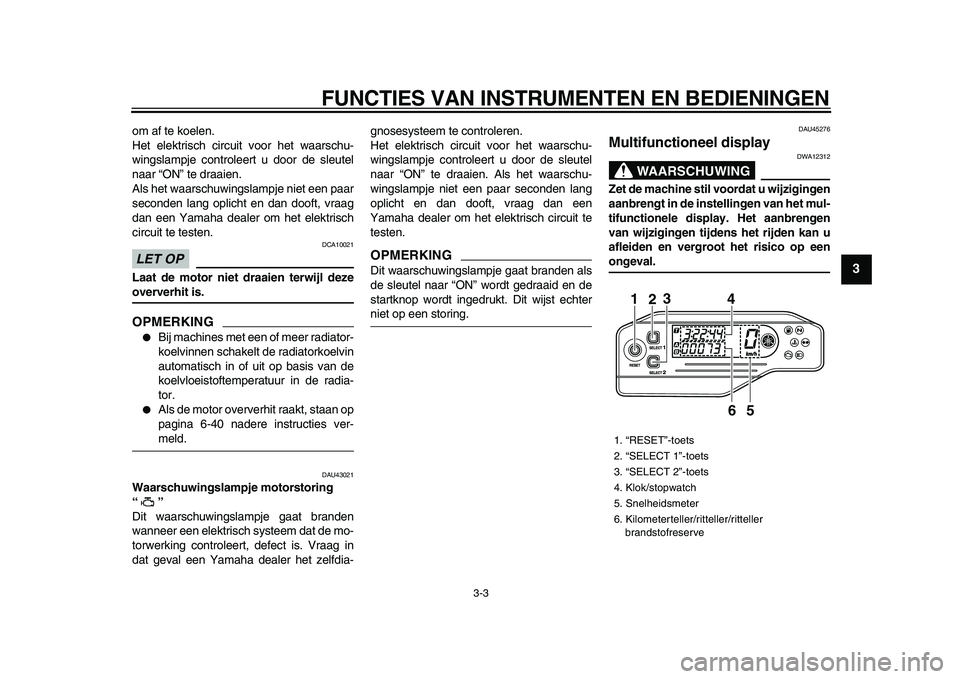

om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
LET OP

DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
OPMERKING


Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.

Als de motor oververhit raakt, staan op
pagina 6-40 nadere instructies ver-
meld.
DAU43021
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de mo-
torwerking controleert, defect is. Vraag in
dat geval een Yamaha dealer het zelfdia-gnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
OPMERKING

Dit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAU45276
Multifunctioneel display
WAARSCHUWING

DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.
1. “RESET”-toets
2. “SELECT 1”-toets
3. “SELECT 2”-toets
4. Klok/stopwatch
5. Snelheidsmeter
6. Kilometerteller/ritteller/ritteller
brandstofreserve
1
23
4
5
6

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9
OPMERKING


Het multifunctioneel display kan in de
basismodus of in de meetmodus gezet
worden.

Ritteller A wordt automatisch terugge-
steld op nul bij het wisselen van de ba-
sismodus naar de meetmodus of
omgekeerd.
Basismodus:

a snelheidsmeter

een kilometerteller

twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers hetlaatst werden teruggesteld op nul)

een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)

een klok

een voorziening voor zelfdiagnose
Meetmodus:

a snelheidsmeter

een ritteller voor afstandscompensatie
(die de afgelegde afstand aangeeft
sinds het terugstellen op nul, en die
gekalibreerd kan worden om nauw-
keuriger rittellerwaarden te verkrijgen)

een stopwatch (die de tijd aangeeft die
verstreken is sinds de stopwatch ge-
start werd)

een voorziening voor zelfdiagnose
OPMERKING


Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT 1”,
“SELECT 2” en “RESET”-toetsen ge-
bruikt.

Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten op
het multifunctionele display en verdwij-
nen dan weer om het elektrisch circuit
te testen.

Alleen voor Groot-Brittannië: Om tewisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/rittellers zet u het
contactslot op “ON” en drukt u de toets
“SELECT 2” in totdat de weergave ver-
andert.
Basismodus
Kilometerteller- en rittellermodus
Door het indrukken van de toets “SELECT
2” wisselt de weergave tussen de kilometer-
tellermodus en de rittellermodi A en B in on-
derstaande volgorde:
kilometerteller
→
ritteller A
→
ritteller B
→
kilometerteller

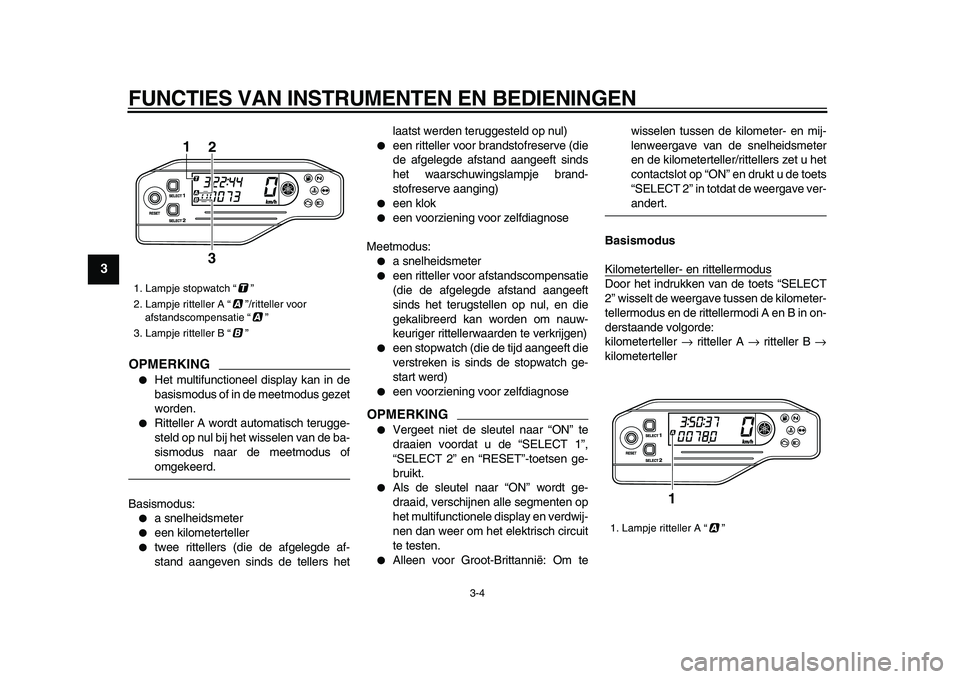

1. Lampje stopwatch “ ”
2. Lampje ritteller A “ ”/ritteller voor
afstandscompensatie “ ”
3. Lampje ritteller B “ ”
1
3
2

1. Lampje ritteller A “ ”
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
2
34
5
6
7
8
9
OPMERKING

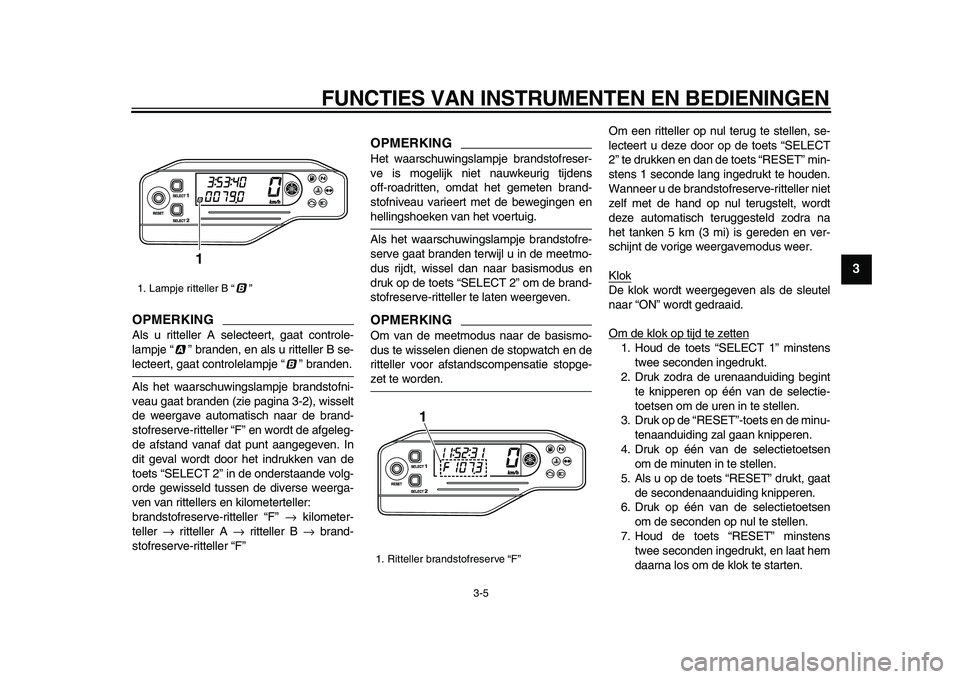

Als u ritteller A selecteert, gaat controle-
lampje “ ” branden, en als u ritteller B se-
lecteert, gaat controlelampje “ ” branden.
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-2), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “F” en wordt de afgeleg-
de afstand vanaf dat punt aangegeven. In
dit geval wordt door het indrukken van de
toets “SELECT 2” in de onderstaande volg-
orde gewisseld tussen de diverse weerga-
ven van rittellers en kilometerteller:
brandstofreserve-ritteller “F”
→
kilometer-
teller
→
ritteller A
→
ritteller B
→
brand-
stofreserve-ritteller “F”
OPMERKING

Het waarschuwingslampje brandstofreser-
ve is mogelijk niet nauwkeurig tijdens
off-roadritten, omdat het gemeten brand-
stofniveau varieert met de bewegingen en
hellingshoeken van het voertuig.
Als het waarschuwingslampje brandstofre-
serve gaat branden terwijl u in de meetmo-
dus rijdt, wissel dan naar basismodus en
druk op de toets “SELECT 2” om de brand-
stofreserve-ritteller te laten weergeven.
OPMERKING

Om van de meetmodus naar de basismo-
dus te wisselen dienen de stopwatch en de
ritteller voor afstandscompensatie stopge-
zet te worden.Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT
2” te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
Klok
De klok wordt weergegeven als de sleutel
naar “ON” wordt gedraaid.
Om de klok op tijd te zetten1. Houd de toets “SELECT 1” minstens
twee seconden ingedrukt.
2. Druk zodra de urenaanduiding begint
te knipperen op één van de selectie-
toetsen om de uren in te stellen.
3. Druk op de “RESET”-toets en de minu-
tenaanduiding zal gaan knipperen.
4. Druk op één van de selectietoetsen
om de minuten in te stellen.
5. Als u op de toets “RESET” drukt, gaat
de secondenaanduiding knipperen.
6. Druk op één van de selectietoetsen
om de seconden op nul te stellen.
7. Houd de toets “RESET” minstens
twee seconden ingedrukt, en laat hem
daarna los om de klok te starten.

1. Lampje ritteller B “ ”
1

1. Ritteller brandstofreserve “F”
1

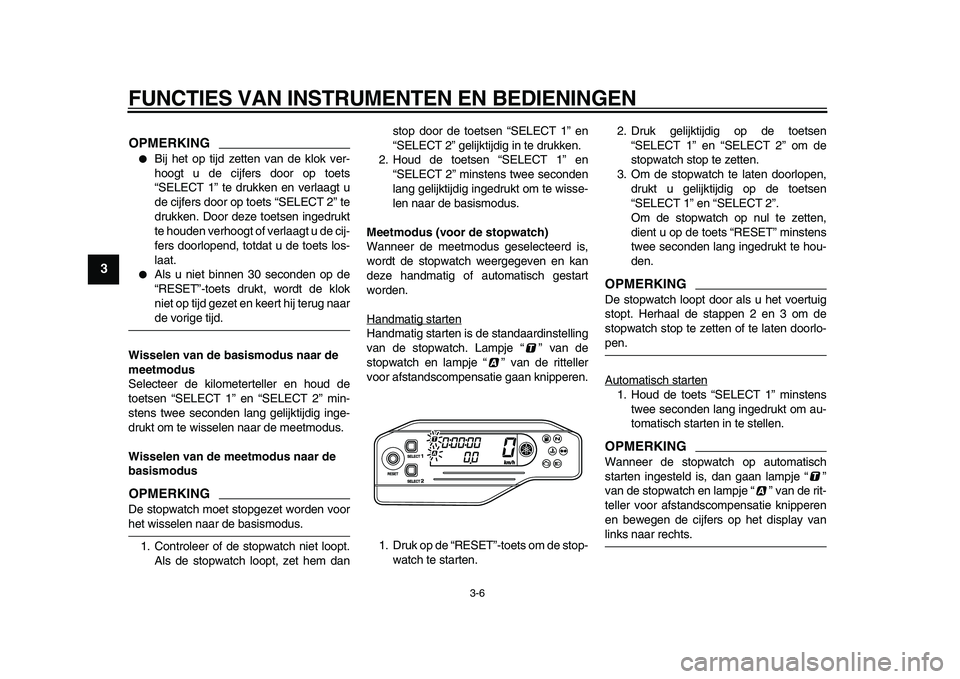

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1
2
3
4
5
6
7
8
9
OPMERKING


Bij het op tijd zetten van de klok ver-
hoogt u de cijfers door op toets
“SELECT 1” te drukken en verlaagt u
de cijfers door op toets “SELECT 2” te
drukken. Door deze toetsen ingedrukt
te houden verhoogt of verlaagt u de cij-
fers doorlopend, totdat u de toets los-
laat.

Als u niet binnen 30 seconden op de
“RESET”-toets drukt, wordt de klok
niet op tijd gezet en keert hij terug naar
de vorige tijd.
Wisselen van de basismodus naar de
meetmodus
Selecteer de kilometerteller en houd de
toetsen “SELECT 1” en “SELECT 2” min-
stens twee seconden lang gelijktijdig inge-
drukt om te wisselen naar de meetmodus.
Wisselen van de meetmodus naar de
basismodus
OPMERKING

De stopwatch moet stopgezet worden voor
het wisselen naar de basismodus.
1. Controleer of de stopwatch niet loopt.
Als de stopwatch loopt, zet hem danstop door de toetsen “SELECT 1” en
“SELECT 2” gelijktijdig in te drukken.
2. Houd de toetsen “SELECT 1” en
“SELECT 2” minstens twee seconden
lang gelijktijdig ingedrukt om te wisse-
len naar de basismodus.
Meetmodus (voor de stopwatch)
Wanneer de meetmodus geselecteerd is,
wordt de stopwatch weergegeven en kan
deze handmatig of automatisch gestart
worden.
Handmatig starten
Handmatig starten is de standaardinstelling
van de stopwatch. Lampje “ ” van de
stopwatch en lampje “ ” van de ritteller
voor afstandscompensatie gaan knipperen.
1. Druk op de “RESET”-toets om de stop-
watch te starten.2. Druk gelijktijdig op de toetsen
“SELECT 1” en “SELECT 2” om de
stopwatch stop te zetten.
3. Om de stopwatch te laten doorlopen,
drukt u gelijktijdig op de toetsen
“SELECT 1” en “SELECT 2”.
Om de stopwatch op nul te zetten,
dient u op de toets “RESET” minstens
twee seconden lang ingedrukt te hou-
den.
OPMERKING

De stopwatch loopt door als u het voertuig
stopt. Herhaal de stappen 2 en 3 om de
stopwatch stop te zetten of te laten doorlo-
pen.
Automatisch starten
1. Houd de toets “SELECT 1” minstens
twee seconden lang ingedrukt om au-
tomatisch starten in te stellen.OPMERKING

Wanneer de stopwatch op automatisch
starten ingesteld is, dan gaan lampje “ ”
van de stopwatch en lampje “ ” van de rit-
teller voor afstandscompensatie knipperen
en bewegen de cijfers op het display van
links naar rechts.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP

DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
DAU12347
Stuurschakelaars
LinksRechts
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
1. Weergave foutcode
1

1. Dimlichtschakelaar “ / ”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1
2
3

1. Noodstopschakelaar “ / ”
2. Startknop “ ”
1
2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

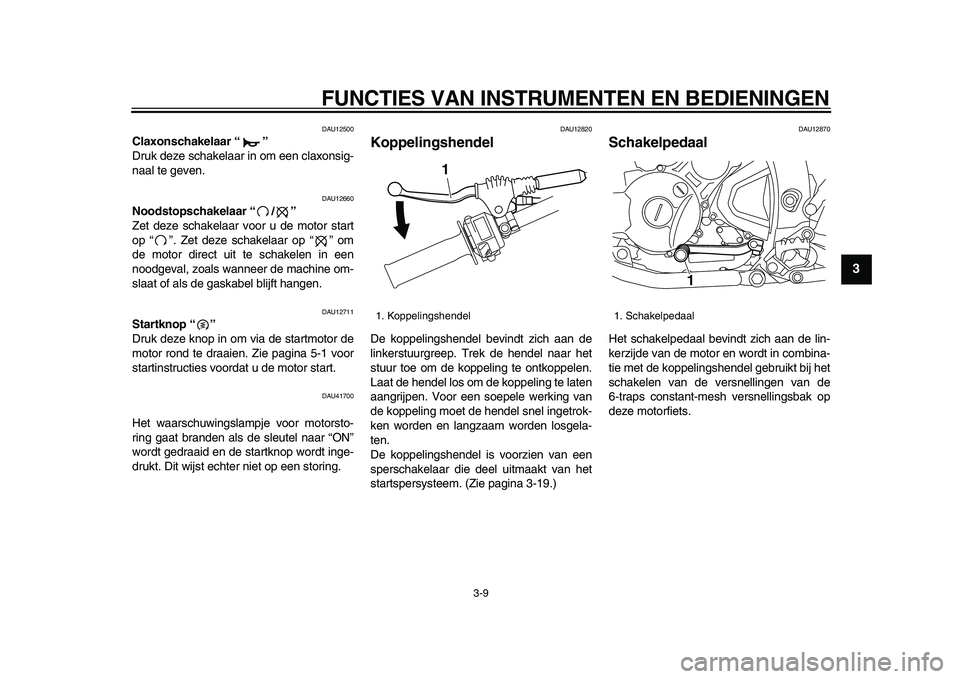

DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12820
Koppelingshendel
De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-19.)
DAU12870
Schakelpedaal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
1

1. Schakelpedaal
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
1
2
3
4
5
6
7
8
9

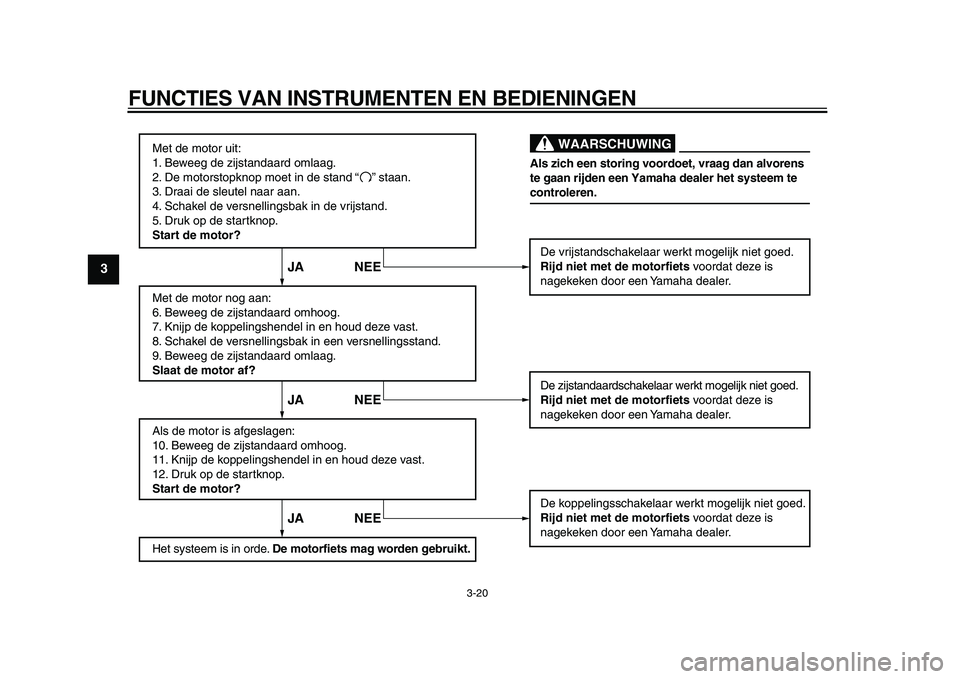

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”

5-1
1
2
3
4
5
6
7
8
9

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

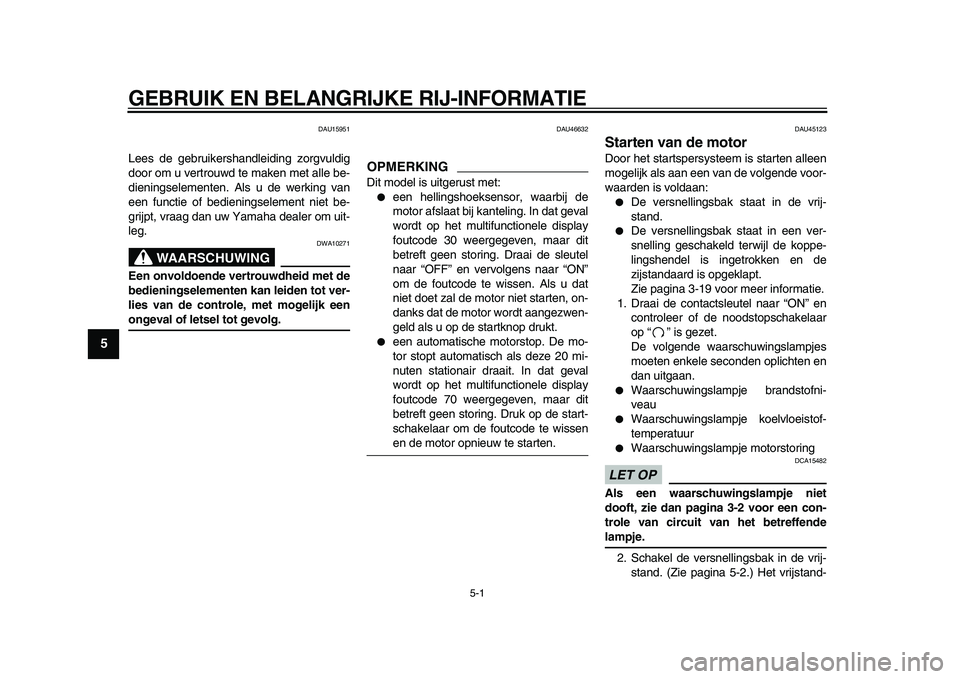

DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING

DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU46632
OPMERKING

Dit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.

een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op het multifunctionele display
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU45123
Starten van de motor
Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.

De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-19 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
moeten enkele seconden oplichten en
dan uitgaan.

Waarschuwingslampje brandstofni-
veau

Waarschuwingslampje koelvloeistof-
temperatuur

Waarschuwingslampje motorstoring
LET OP

DCA15482
Als een waarschuwingslampje niet
dooft, zie dan pagina 3-2 voor een con-
trole van circuit van het betreffende
lampje.
2. Schakel de versnellingsbak in de vrij-
stand. (Zie pagina 5-2.) Het vrijstand-

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-41
1
2
3
4
5
6
7
8
9

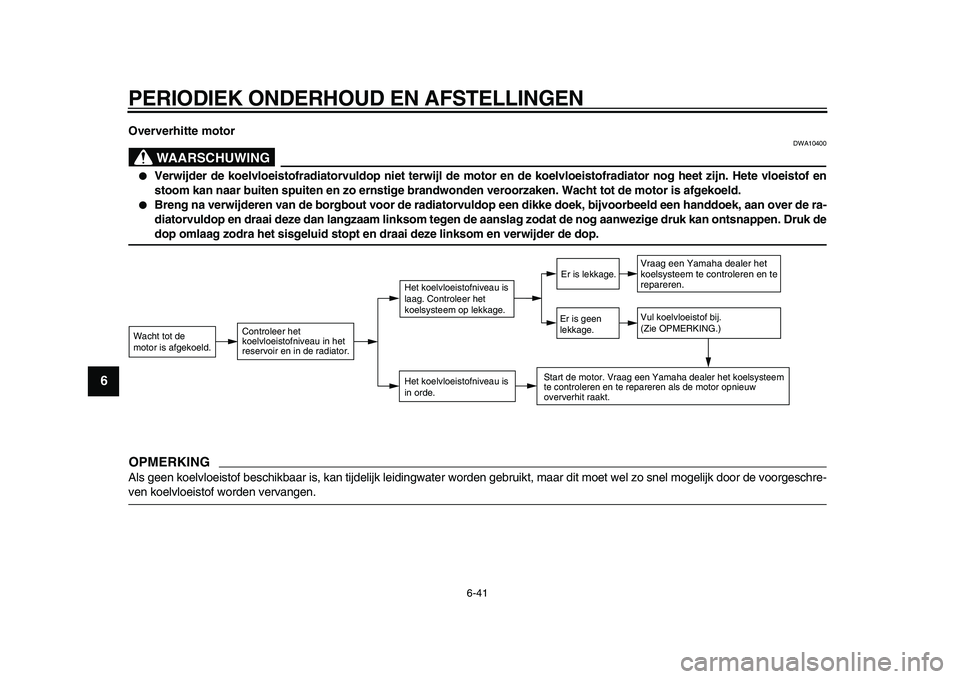

Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de
dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING

Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

INDEX

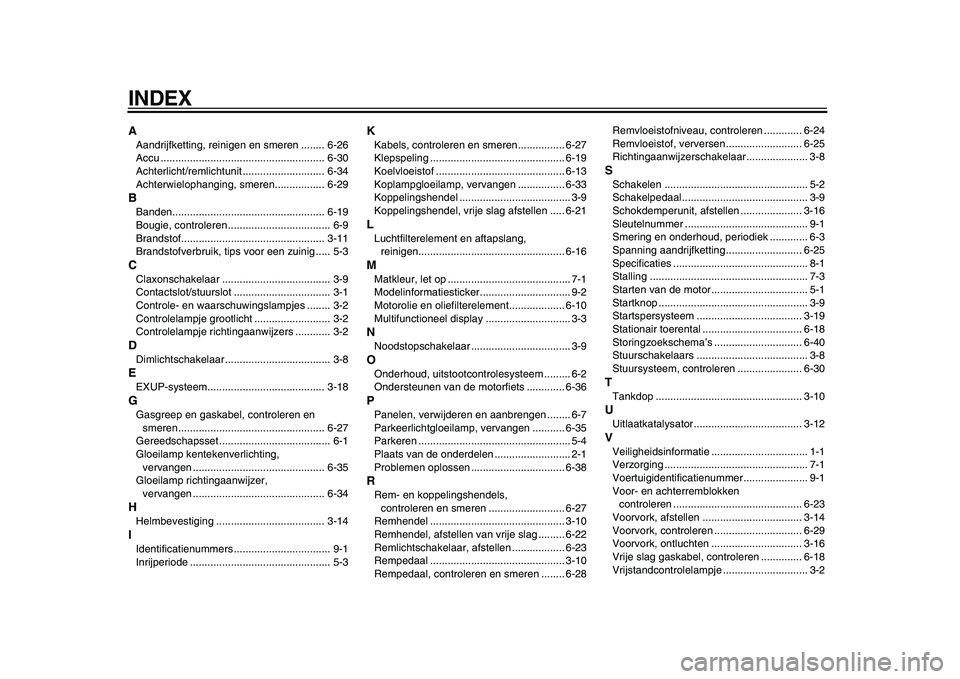

A
Aandrijfketting, reinigen en smeren ........ 6-26
Accu ........................................................ 6-30
Achterlicht/remlichtunit ............................ 6-34
Achterwielophanging, smeren................. 6-29
B
Banden.................................................... 6-19
Bougie, controleren ................................... 6-9
Brandstof................................................. 3-11
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar ..................................... 3-9
Contactslot/stuurslot ................................. 3-1
Controle- en waarschuwingslampjes ........ 3-2
Controlelampje grootlicht .......................... 3-2
Controlelampje richtingaanwijzers ............ 3-2
D
Dimlichtschakelaar .................................... 3-8
E
EXUP-systeem........................................ 3-18
G
Gasgreep en gaskabel, controleren en
smeren.................................................. 6-27
Gereedschapsset ...................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ............................................. 6-35
Gloeilamp richtingaanwijzer,
vervangen ............................................. 6-34
H
Helmbevestiging ..................................... 3-14
I
Identificatienummers ................................. 9-1
Inrijperiode ................................................ 5-3
K
Kabels, controleren en smeren................ 6-27
Klepspeling .............................................. 6-19
Koelvloeistof ............................................ 6-13
Koplampgloeilamp, vervangen ................ 6-33
Koppelingshendel ...................................... 3-9
Koppelingshendel, vrije slag afstellen ..... 6-21
L
Luchtfilterelement en aftapslang,
reinigen.................................................. 6-16
M
Matkleur, let op .......................................... 7-1
Modelinformatiesticker............................... 9-2
Motorolie en oliefilterelement................... 6-10
Multifunctioneel display ............................. 3-3
N
Noodstopschakelaar .................................. 3-9
O
Onderhoud, uitstootcontrolesysteem ......... 6-2
Ondersteunen van de motorfiets ............. 6-36
P
Panelen, verwijderen en aanbrengen ........ 6-7
Parkeerlichtgloeilamp, vervangen ........... 6-35
Parkeren .................................................... 5-4
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-38
R
Rem- en koppelingshendels,
controleren en smeren .......................... 6-27
Remhendel .............................................. 3-10
Remhendel, afstellen van vrije slag ......... 6-22
Remlichtschakelaar, afstellen .................. 6-23
Rempedaal .............................................. 3-10
Rempedaal, controleren en smeren ........ 6-28Remvloeistofniveau, controleren ............. 6-24
Remvloeistof, verversen .......................... 6-25
Richtingaanwijzerschakelaar ..................... 3-8
S
Schakelen ................................................. 5-2
Schakelpedaal........................................... 3-9
Schokdemperunit, afstellen ..................... 3-16
Sleutelnummer .......................................... 9-1
Smering en onderhoud, periodiek ............. 6-3
Spanning aandrijfketting.......................... 6-25
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Starten van de motor................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Stationair toerental .................................. 6-18
Storingzoekschema’s .............................. 6-40
Stuurschakelaars ...................................... 3-8
Stuursysteem, controleren ...................... 6-30
T
Tankdop .................................................. 3-10
U
Uitlaatkatalysator ..................................... 3-12
V
Veiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1
Voor- en achterremblokken
controleren ............................................ 6-23
Voorvork, afstellen .................................. 3-14
Voorvork, controleren .............................. 6-29
Voorvork, ontluchten ............................... 3-16
Vrije slag gaskabel, controleren .............. 6-18
Vrijstandcontrolelampje ............................. 3-2
