YAMAHA WR 250R 2010 Manuale de Empleo (in Spanish)

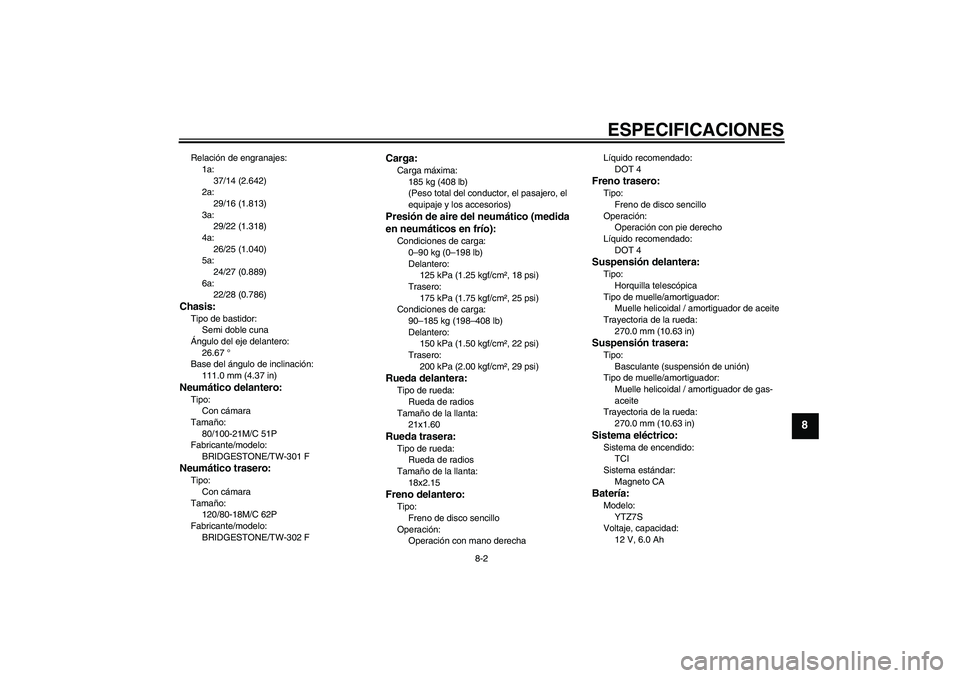

ESPECIFICACIONES
8-2
8
Relación de engranajes:
1a:
37/14 (2.642)
2a:
29/16 (1.813)
3a:
29/22 (1.318)
4a:
26/25 (1.040)
5a:
24/27 (0.889)
6a:
22/28 (0.786)Chasis:Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
26.67 °
Base del ángulo de inclinación:
111.0 mm (4.37 in)Neumático delantero:Tipo:
Con cámara
Tamaño:
80/100-21M/C 51P
Fabricante/modelo:
BRIDGESTONE/TW-301 FNeumático trasero:Tipo:
Con cámara
Tamaño:
120/80-18M/C 62P
Fabricante/modelo:
BRIDGESTONE/TW-302 F
Carga:Carga máxima:
185 kg (408 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
125 kPa (1.25 kgf/cm², 18 psi)
Trasero:
175 kPa (1.75 kgf/cm², 25 psi)
Condiciones de carga:
90–185 kg (198–408 lb)
Delantero:
150 kPa (1.50 kgf/cm², 22 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)Rueda delantera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
21x1.60Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta:
18x2.15Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derechaLíquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
270.0 mm (10.63 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
270.0 mm (10.63 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 Ah
U32DS4S0.book Page 2 Monday, December 14, 2009 1:27 PM

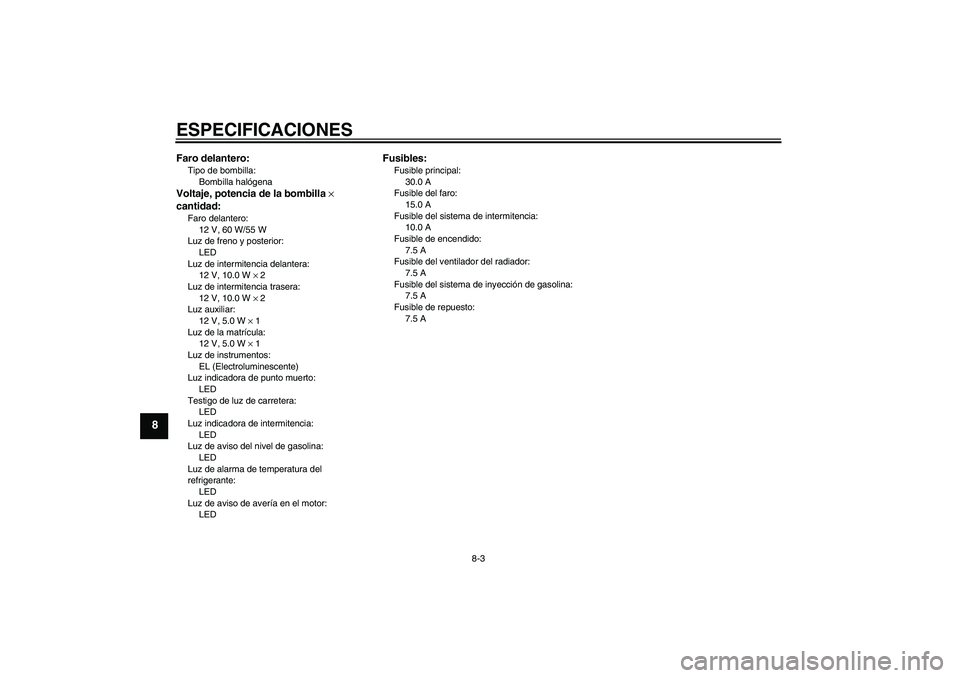

ESPECIFICACIONES
8-3
8
Faro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
7.5 A
Fusible del ventilador del radiador:
7.5 A
Fusible del sistema de inyección de gasolina:
7.5 A
Fusible de repuesto:
7.5 A
U32DS4S0.book Page 3 Monday, December 14, 2009 1:27 PM

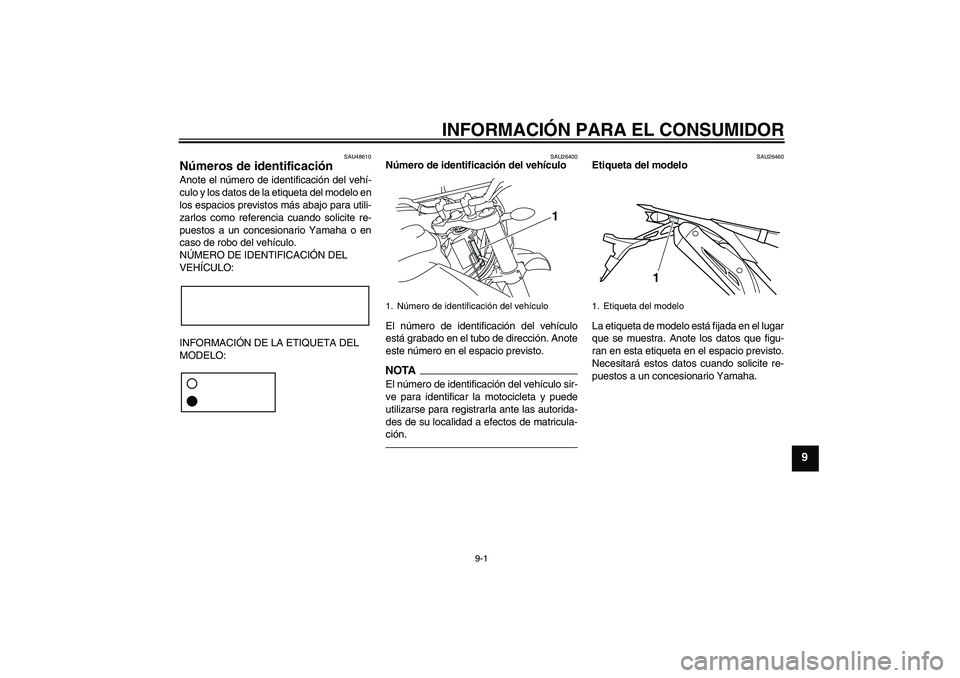

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48610
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26460
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
U32DS4S0.book Page 1 Monday, December 14, 2009 1:27 PM

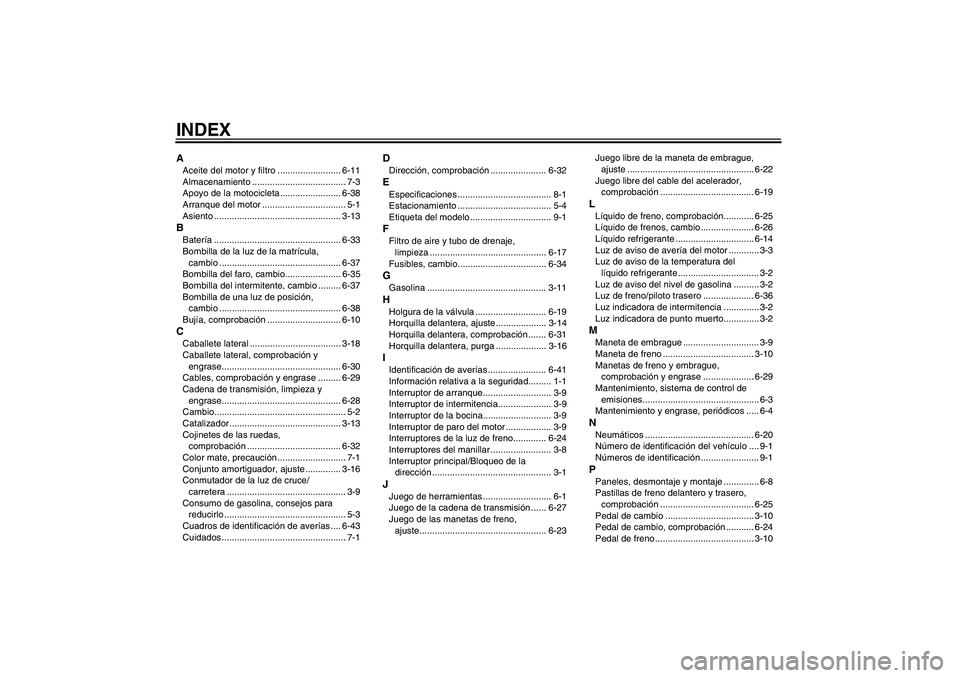

INDEXAAceite del motor y filtro ......................... 6-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-38
Arranque del motor ................................. 5-1
Asiento .................................................. 3-13BBatería .................................................. 6-33
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio...................... 6-35
Bombilla del intermitente, cambio ......... 6-37
Bombilla de una luz de posición,
cambio ................................................ 6-38
Bujía, comprobación ............................. 6-10CCaballete lateral .................................... 3-18
Caballete lateral, comprobación y
engrase............................................... 6-30
Cables, comprobación y engrase ......... 6-29
Cadena de transmisión, limpieza y
engrase............................................... 6-28
Cambio.................................................... 5-2
Catalizador ............................................ 3-13
Cojinetes de las ruedas,
comprobación ..................................... 6-32
Color mate, precaución ........................... 7-1
Conjunto amortiguador, ajuste .............. 3-16
Conmutador de la luz de cruce/
carretera ............................................... 3-9
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-43
Cuidados ................................................. 7-1
DDirección, comprobación ...................... 6-32EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire y tubo de drenaje,
limpieza .............................................. 6-17
Fusibles, cambio................................... 6-34GGasolina ............................................... 3-11HHolgura de la válvula ............................ 6-19
Horquilla delantera, ajuste .................... 3-14
Horquilla delantera, comprobación ....... 6-31
Horquilla delantera, purga .................... 3-16IIdentificación de averías ....................... 6-41
Información relativa a la seguridad......... 1-1
Interruptor de arranque........................... 3-9
Interruptor de intermitencia..................... 3-9
Interruptor de la bocina........................... 3-9
Interruptor de paro del motor .................. 3-9
Interruptores de la luz de freno............. 6-24
Interruptores del manillar ........................ 3-8
Interruptor principal/Bloqueo de la
dirección ............................................... 3-1JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-27
Juego de las manetas de freno,
ajuste.................................................. 6-23Juego libre de la maneta de embrague,
ajuste .................................................. 6-22
Juego libre del cable del acelerador,
comprobación ..................................... 6-19
LLíquido de freno, comprobación............ 6-25
Líquido de frenos, cambio ..................... 6-26
Líquido refrigerante ............................... 6-14
Luz de aviso de avería del motor ............ 3-3
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-2
Luz de aviso del nivel de gasolina .......... 3-2
Luz de freno/piloto trasero .................... 6-36
Luz indicadora de intermitencia .............. 3-2
Luz indicadora de punto muerto.............. 3-2MManeta de embrague .............................. 3-9
Maneta de freno .................................... 3-10
Manetas de freno y embrague,
comprobación y engrase .................... 6-29
Mantenimiento, sistema de control de
emisiones.............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-20
Número de identificación del vehículo .... 9-1
Números de identificación ....................... 9-1PPaneles, desmontaje y montaje .............. 6-8
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-25
Pedal de cambio ................................... 3-10
Pedal de cambio, comprobación ........... 6-24
Pedal de freno ....................................... 3-10
U32DS4S0.book Page 1 Monday, December 14, 2009 1:27 PM

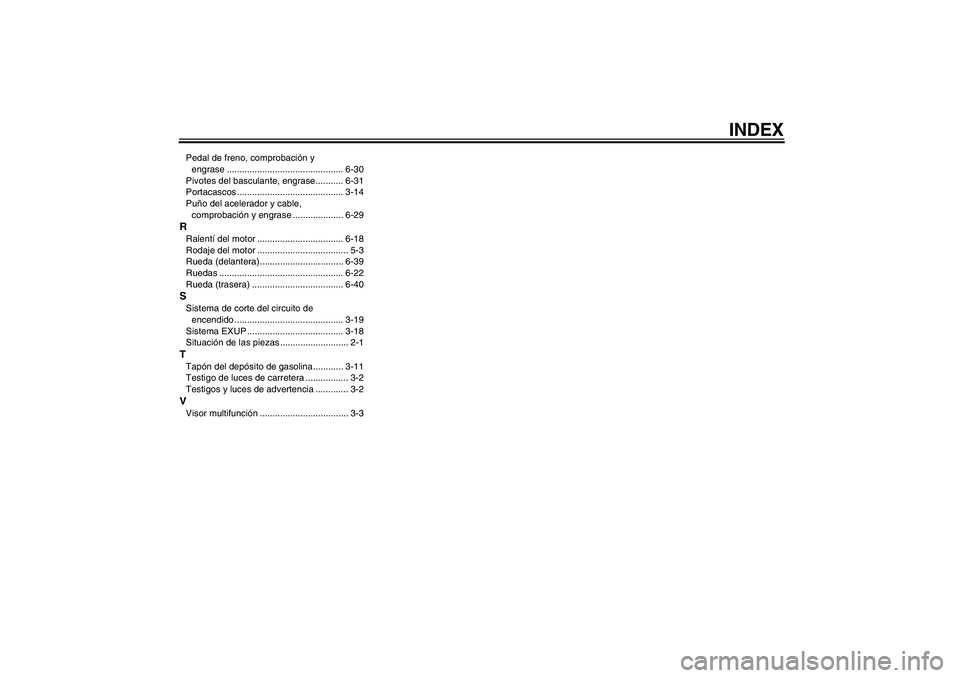

INDEX
Pedal de freno, comprobación y
engrase .............................................. 6-30
Pivotes del basculante, engrase........... 6-31
Portacascos .......................................... 3-14
Puño del acelerador y cable,
comprobación y engrase .................... 6-29RRalentí del motor .................................. 6-18
Rodaje del motor .................................... 5-3
Rueda (delantera)................................. 6-39
Ruedas ................................................. 6-22
Rueda (trasera) .................................... 6-40SSistema de corte del circuito de
encendido ........................................... 3-19
Sistema EXUP ...................................... 3-18
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina............ 3-11
Testigo de luces de carretera ................. 3-2
Testigos y luces de advertencia ............. 3-2VVisor multifunción ................................... 3-3
U32DS4S0.book Page 2 Monday, December 14, 2009 1:27 PM
