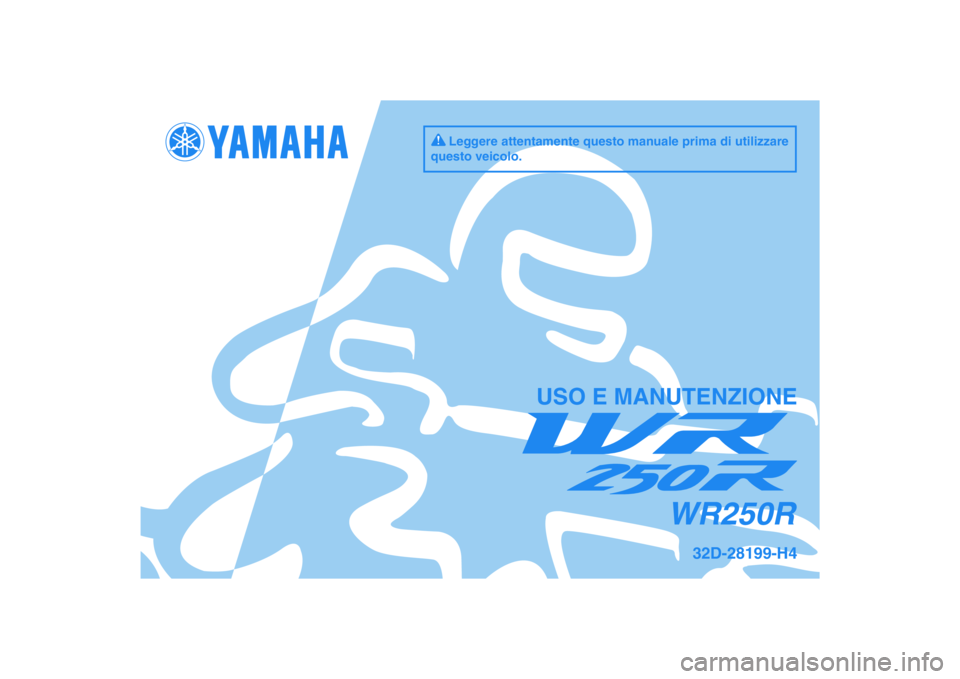

ESP YAMAHA WR 250R 2010 Manuale duso (in Italian)

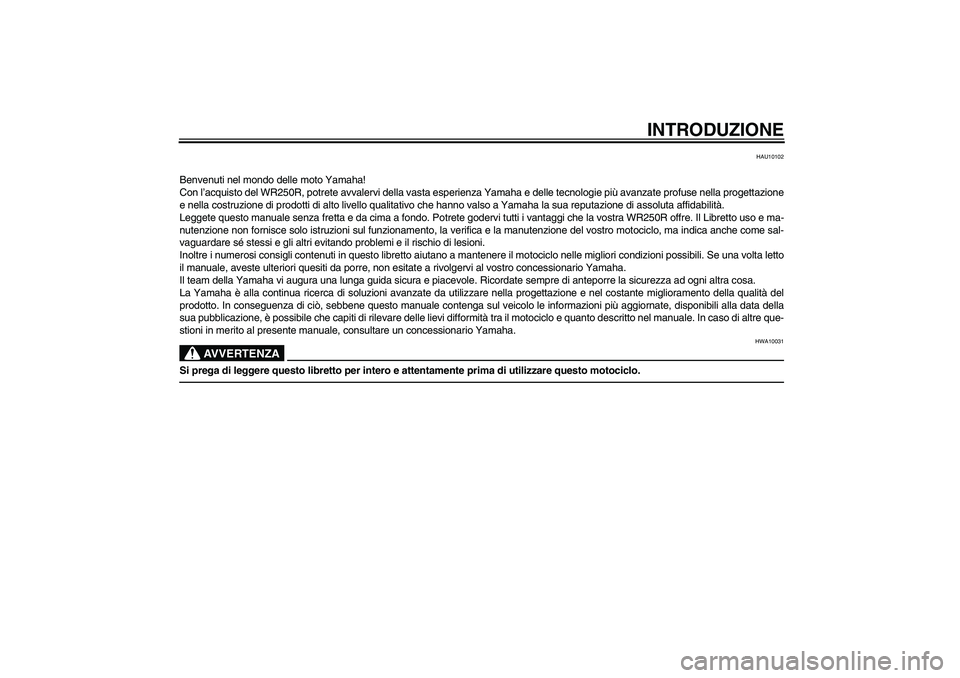

INTRODUZIONE
HAU10102
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del WR250R, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazione
e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra WR250R offre. Il Libretto uso e ma-
nutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche come sal-
vaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10031
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
U32DH4H0.book Page 1 Monday, December 14, 2009 9:27 AM

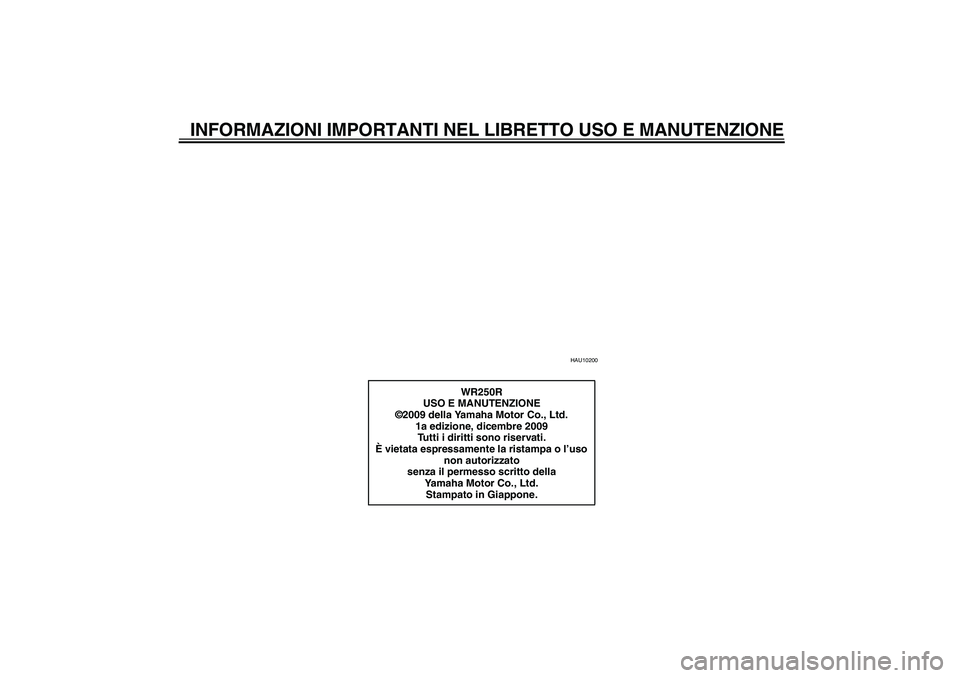

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
WR250R
USO E MANUTENZIONE
©2009 della Yamaha Motor Co., Ltd.
1a edizione, dicembre 2009
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
U32DH4H0.book Page 2 Monday, December 14, 2009 9:27 AM

1-1
1

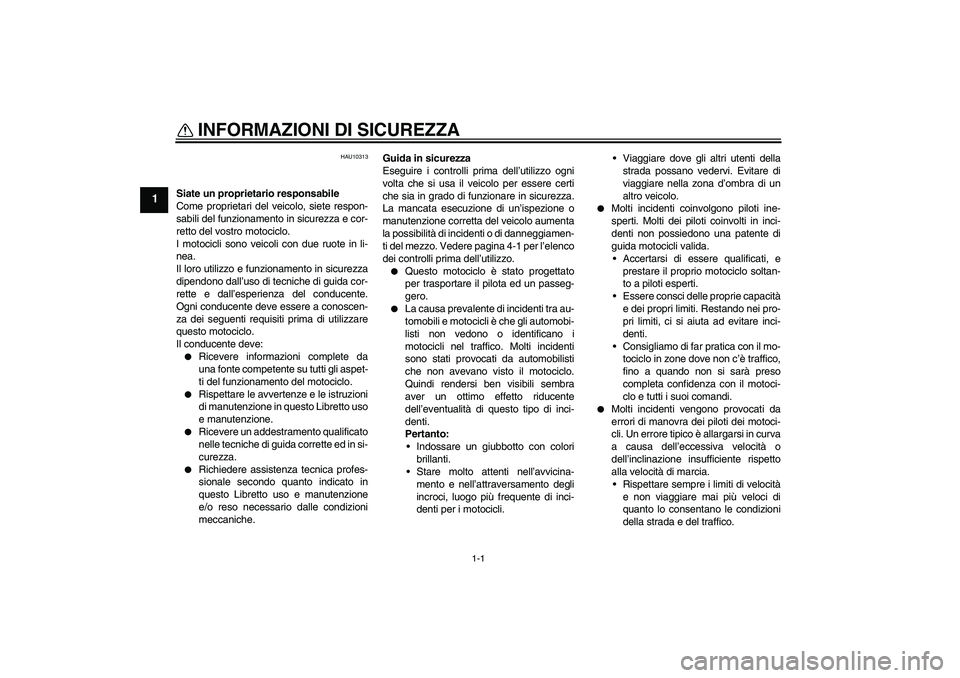

INFORMAZIONI DI SICUREZZA
HAU10313
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:

Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento del motociclo.


Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.


Ricevere un addestramento qualificato
nelle tecniche di guida corrette ed in si-
curezza.


Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.


Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.


La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
U32DH4H0.book Page 1 Monday, December 14, 2009 9:27 AM

INFORMAZIONI DI SICUREZZA
1-3
1

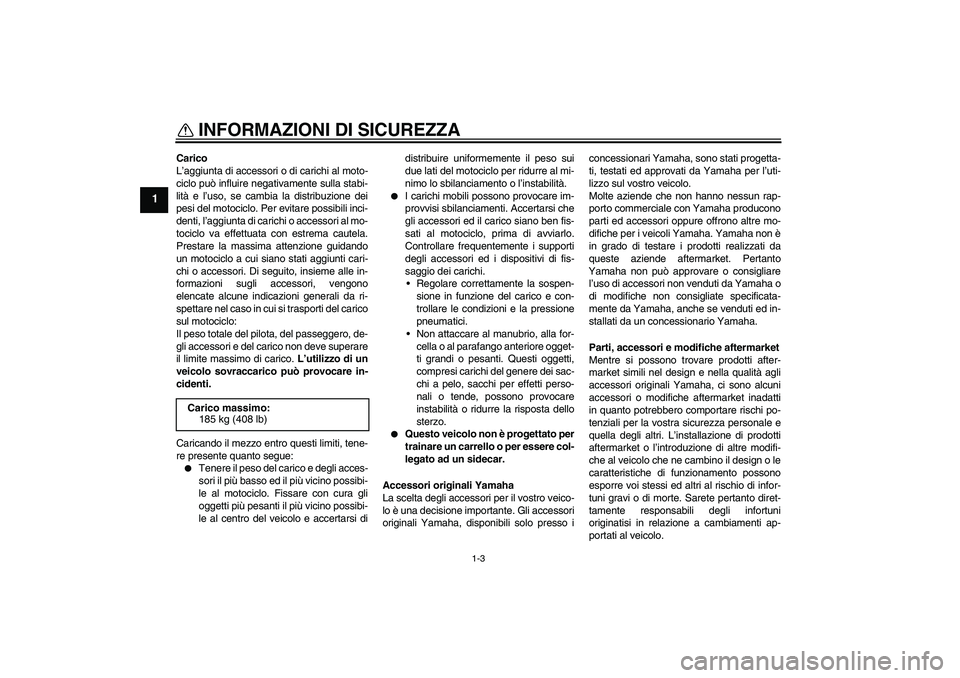

Carico
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito, insieme alle in-
formazioni sugli accessori, vengono
elencate alcune indicazioni generali da ri-
spettare nel caso in cui si trasporti del carico
sul motociclo:
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico. L’utilizzo di un
veicolo sovraccarico può provocare in-
cidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi didistribuire uniformemente il peso sui
due lati del motociclo per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.


I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
Regolare correttamente la sospen-
sione in funzione del carico e con-
trollare le condizioni e la pressione
pneumatici.
Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Questi oggetti,
compresi carichi del genere dei sac-
chi a pelo, sacchi per effetti perso-
nali o tende, possono provocare
instabilità o ridurre la risposta dello
sterzo.


Questo veicolo non è progettato per
trainare un carrello o per essere col-
legato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso iconcessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo. Carico massimo:
185 kg (408 lb)
U32DH4H0.book Page 3 Monday, December 14, 2009 9:27 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU44363

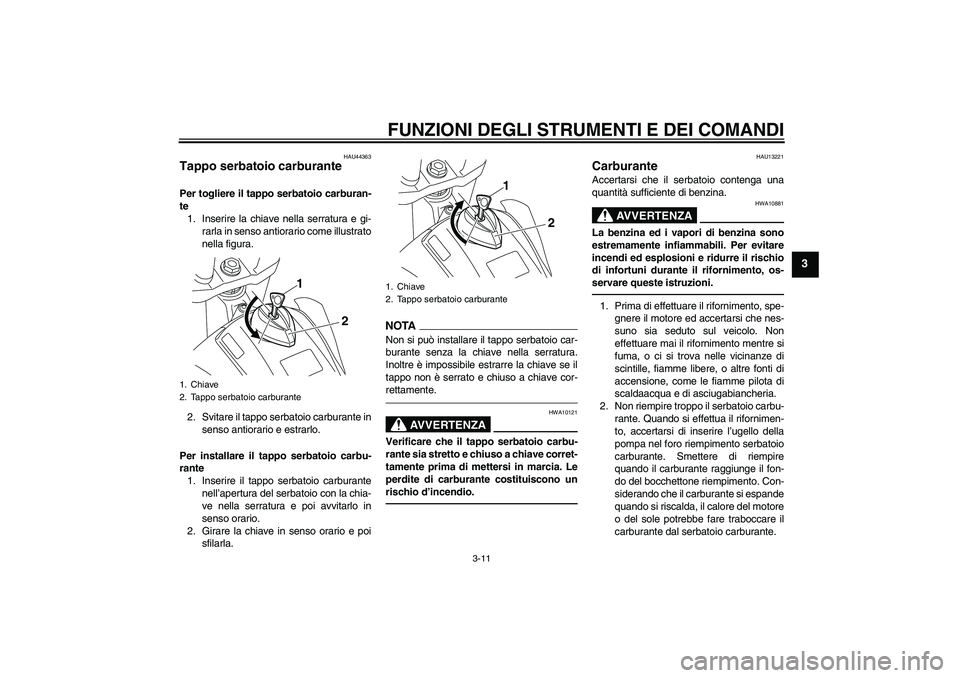

Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te
1. Inserire la chiave nella serratura e gi-
rarla in senso antiorario come illustrato
nella figura.
2. Svitare il tappo serbatoio carburante in
senso antiorario e estrarlo.
Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
nell’apertura del serbatoio con la chia-
ve nella serratura e poi avvitarlo in
senso orario.
2. Girare la chiave in senso orario e poi
sfilarla.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10121
Verificare che il tappo serbatoio carbu-
rante sia stretto e chiuso a chiave corret-
tamente prima di mettersi in marcia. Le
perdite di carburante costituiscono un
rischio d’incendio.
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Chiave
2. Tappo serbatoio carburante
1
2
1. Chiave
2. Tappo serbatoio carburante
1
2
U32DH4H0.book Page 11 Monday, December 14, 2009 9:27 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3

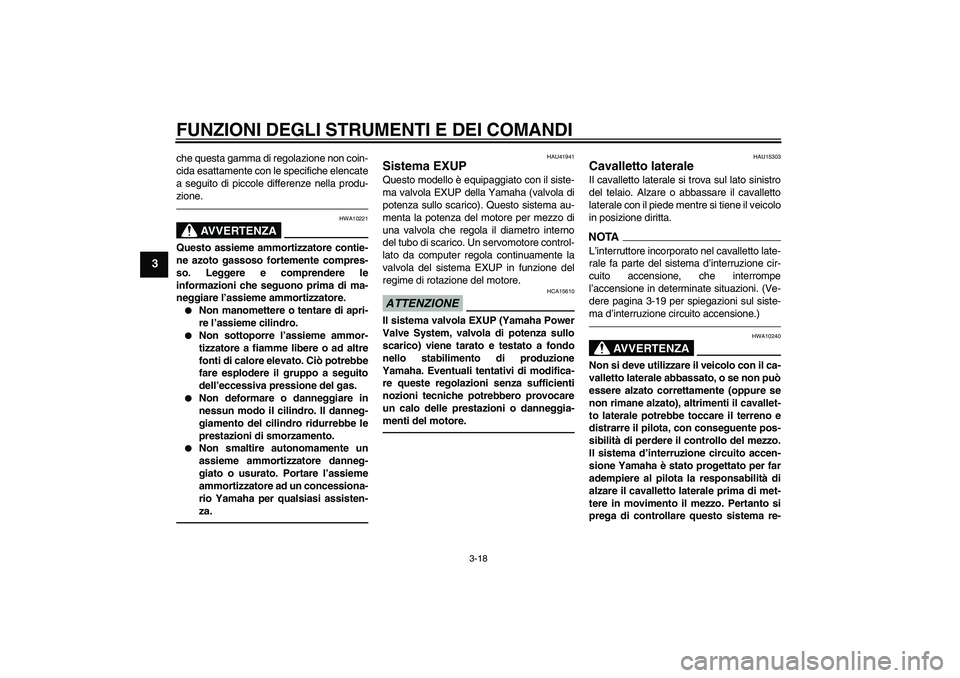

che questa gamma di regolazione non coin-
cida esattamente con le specifiche elencate
a seguito di piccole differenze nella produ-
zione.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
HAU41941
Sistema EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro interno
del tubo di scarico. Un servomotore control-
lato da computer regola continuamente la
valvola del sistema EXUP in funzione del
regime di rotazione del motore.ATTENZIONE
HCA15610
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-
menti del motore.
HAU15303
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni. (Ve-
dere pagina 3-19 per spiegazioni sul siste-
ma d’interruzione circuito accensione.)
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
U32DH4H0.book Page 18 Monday, December 14, 2009 9:27 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17241
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, potrebbe essere necessario ridur-
re gli intervalli di manutenzione in funzione
delle condizioni climatiche, del terreno, del-
la posizione geografica e dell’impiego indivi-
duale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sul
monossido di carbonio.
HAU35011
Kit attrezzi Il kit attrezzi si trova all’interno della scatola
portautensili.
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.1. Scatola portautensili
1
U32DH4H0.book Page 1 Monday, December 14, 2009 9:27 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
HAU44323
Pulizia dell’elemento filtrante e
del tubetto ispezione Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Pulire o, se ne-
cessario, sostituire più spesso l’elemento fil-
trante se si percorrono zone molto umide o
polverose. Inoltre si deve controllare fre-
quentemente il tubetto ispezione cassa filtro
e pulirlo, se necessario.
Per pulire l’elemento filtrante
1. Togliere il pannello B. (Vedere pagina
6-8.)
2. Aprire il coperchio cassa filtro toglien-
do la vite e tirando il coperchio cassa
verso l’esterno come illustrato nella fi-
gura.3. Sganciare la molletta di chiusura, e poi
estrarre l’elemento filtrante.
4. Togliere il materiale spugnoso dall’ar-
matura filtro aria, pulirlo con solvente e
poi strizzarlo per eliminare il solvente
in eccesso. AVVERTENZA! Utilizza-
re soltanto un solvente detergente
specifico per le parti. Per evitare il
rischio di incendi o di esplosioni,
non utilizzare benzina o solventi
con un punto di infiammabilità bas-
so.
[HWA10431]
ATTENZIONE: Per evita-
re di danneggiare il materiale
spugnoso, maneggiarlo con delica-
tezza e con cura e non torcerlo o
strizzarlo. [HCA10511]
5. Applicare l’olio del tipo consigliato
sull’intera superficie del materiale spu-
gnoso e poi strizzarlo per eliminare
l’olio in eccesso.
1. Vite
2. Coperchio della scatola del filtro dell’aria
2
1
1. Molletta di chiusura
2. Elemento del filtro dell’aria
1
2
1. Materiale spugnoso
2. Telaio dell’elemento del filtro dell’aria
1
2
U32DH4H0.book Page 17 Monday, December 14, 2009 9:27 AM

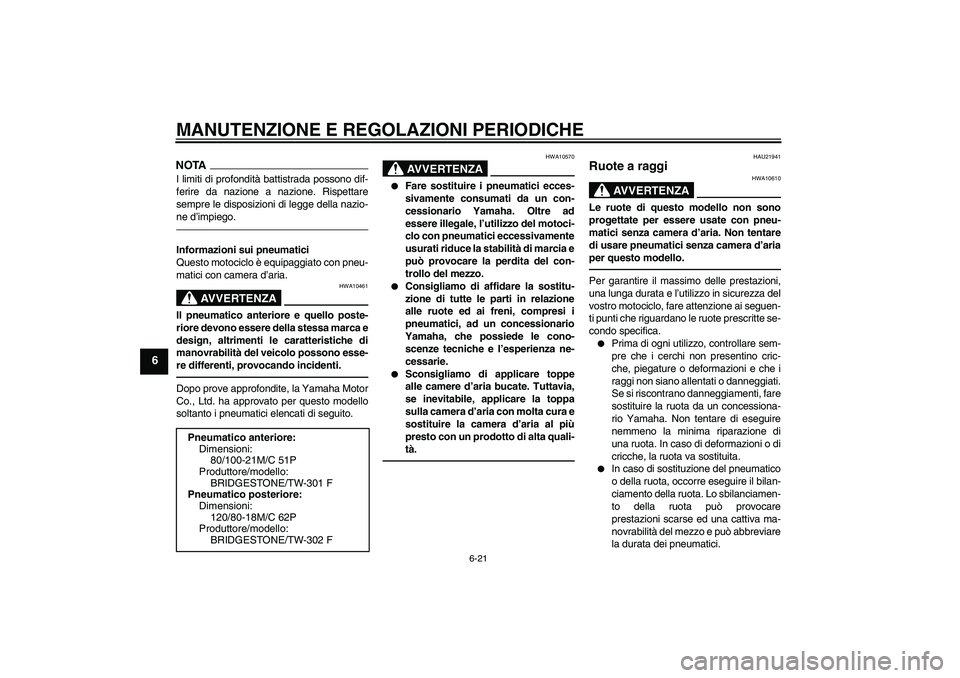

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
AVVERTENZA
HWA10461
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10570


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura e
sostituire la camera d’aria al più
presto con un prodotto di alta quali-
tà.
HAU21941
Ruote a raggi
AVVERTENZA
HWA10610
Le ruote di questo modello non sono
progettate per essere usate con pneu-
matici senza camera d’aria. Non tentare
di usare pneumatici senza camera d’aria
per questo modello.Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote prescritte se-
condo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature o deformazioni e che i
raggi non siano allentati o danneggiati.
Se si riscontrano danneggiamenti, fare
sostituire la ruota da un concessiona-
rio Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici. Pneumatico anteriore:
Dimensioni:
80/100-21M/C 51P
Produttore/modello:
BRIDGESTONE/TW-301 F
Pneumatico posteriore:
Dimensioni:
120/80-18M/C 62P
Produttore/modello:
BRIDGESTONE/TW-302 F
U32DH4H0.book Page 21 Monday, December 14, 2009 9:27 AM

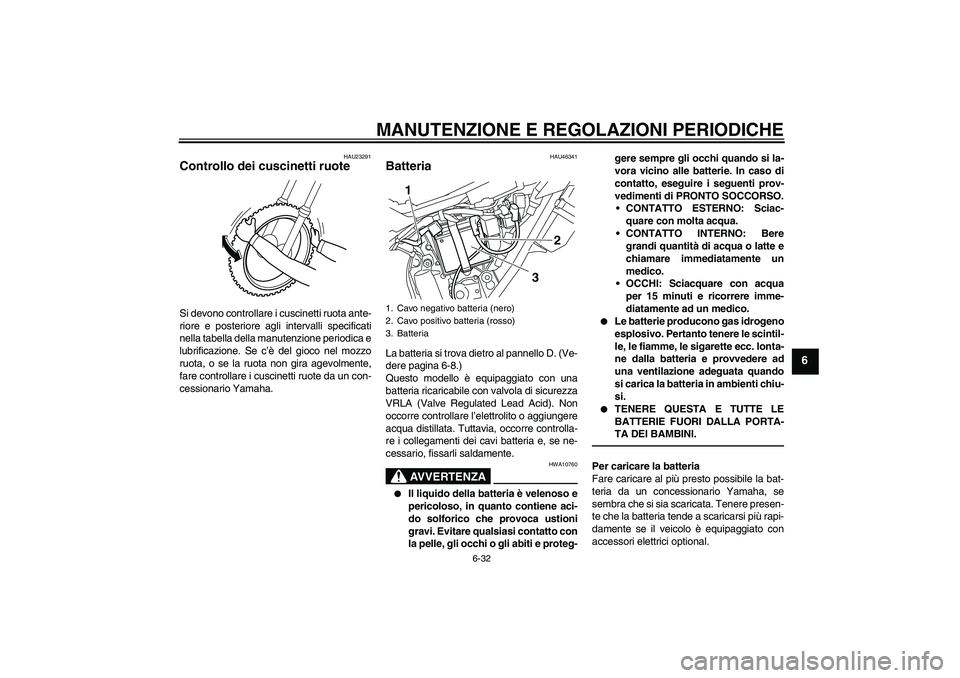

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU46341
Batteria La batteria si trova dietro al pannello D. (Ve-
dere pagina 6-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, fissarli saldamente.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
3
2
1
U32DH4H0.book Page 32 Monday, December 14, 2009 9:27 AM
