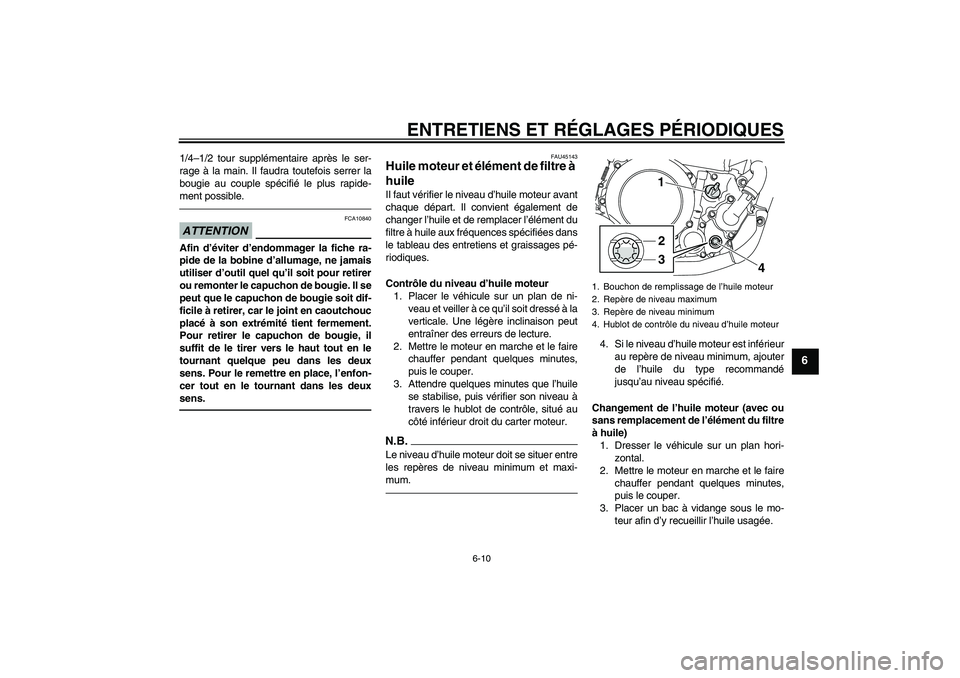

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
FAU45143
Huile moteur et élément de filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du filtre
à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Hublot de contrôle du niveau d’huile moteur
1
2
3
4
U32DF4F0.book Page 10 Monday, December 14, 2009 9:21 AM
Page 56 of 96

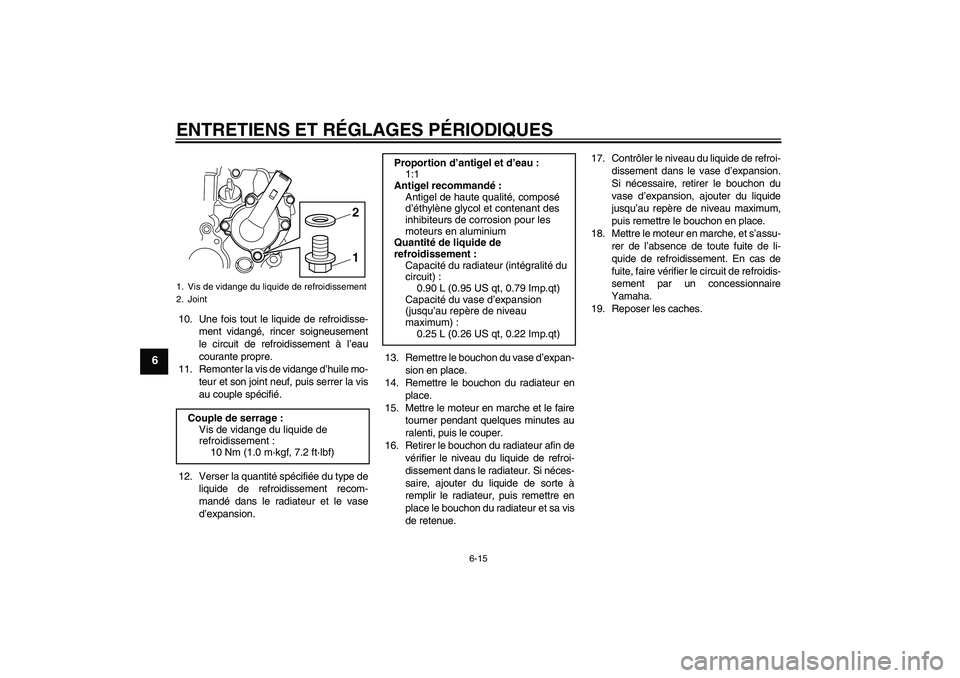

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
10. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
11. Remonter la vis de vidange d’huile mo-
teur et son joint neuf, puis serrer la vis
au couple spécifié.
12. Verser la quantité spécifiée du type de
liquide de refroidissement recom-
mandé dans le radiateur et le vase
d’expansion.13. Remettre le bouchon du vase d’expan-
sion en place.
14. Remettre le bouchon du radiateur en
place.
15. Mettre le moteur en marche et le faire
tourner pendant quelques minutes au
ralenti, puis le couper.
16. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre en
place le bouchon du radiateur et sa vis
de retenue.17. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
Si nécessaire, retirer le bouchon du
vase d’expansion, ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon en place.
18. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
19. Reposer les caches.1. Vis de vidange du liquide de refroidissement
2. JointCouple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
12
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des
inhibiteurs de corrosion pour les
moteurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
0.90 L (0.95 US qt, 0.79 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
