Page 11 of 100
1-4
1
SICHERHEITSINFORMATIONEN
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sieund andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Teles-
kopgabel angebracht, muss dieses
so leicht wie möglich sein und auf
ein Minimum beschränkt werden.
Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamis
cher Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
Beim Anbringen elek trischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
32D-9-GA.book 4 ページ 2012年7月25日 水曜日 午前10時6分
Page 12 of 100
1-5
SICHERHEITSINFORMATIONEN
1
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-20.
Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug transportiert wird.
Alle losen Gegenstände vom Motorrad
entfernen.
Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
Einen Gang einlegen (bei Modellen
mit manueller Schaltung).
Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt
sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke, nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.
Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
32D-9-GA.book 5 ページ 2012年7月25日 水曜日 午前10時6分
Page 13 of 100
2-1
12
BESCHREIBUNG
GAU10410

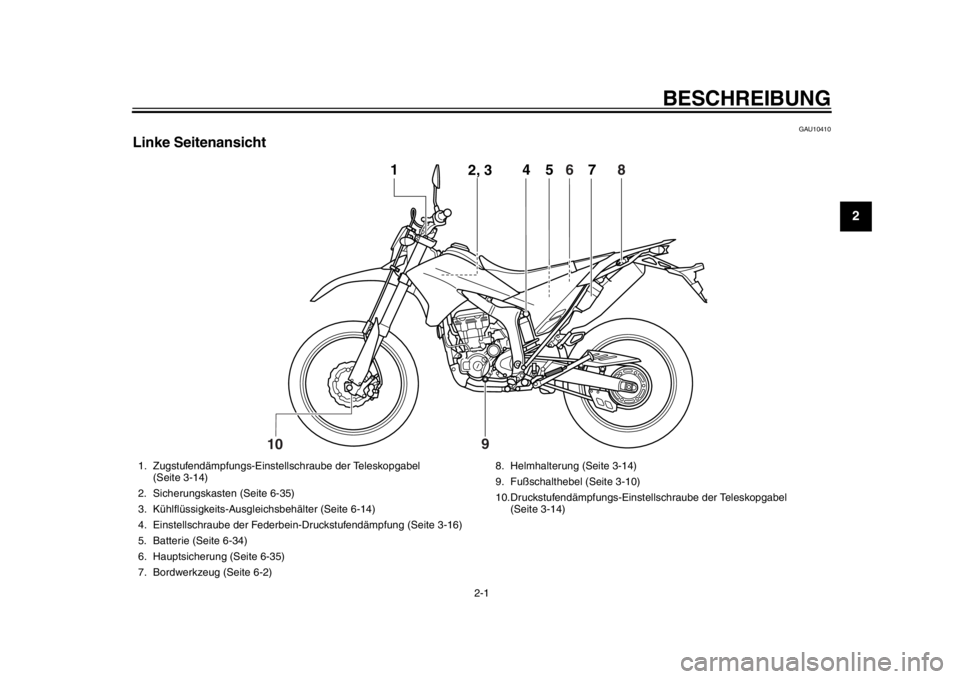

Linke Seitenansicht
4
5
1
2, 3
67
8
10
9
1. Zugstufendämpfungs-Einstel lschraube der Teleskopgabel
(Seite 3-14)
2. Sicherungskasten (Seite 6-35)
3. Kühlflüssigkeits-Ausgl eichsbehälter (Seite 6-14)
4. Einstellschraube der Federbein-Druckstufendämpfung (Seite 3-16)
5. Batterie (Seite 6-34)
6. Hauptsicherung (Seite 6-35)
7. Bordwerkzeug (Seite 6-2) 8. Helmhalterung (Seite 3-14)
9. Fußschalthebel (Seite 3-10)
10.Druckstufendämpfungs-Einstellschraube der Teleskopgabel
(Seite 3-14)
32D-9-GA.book 1 ページ 2012年7月25日 水曜日 午前10時6分
Page 14 of 100
BESCHREIBUNG
2-2
12
3
4
5
6
7
8
9
GAU10420

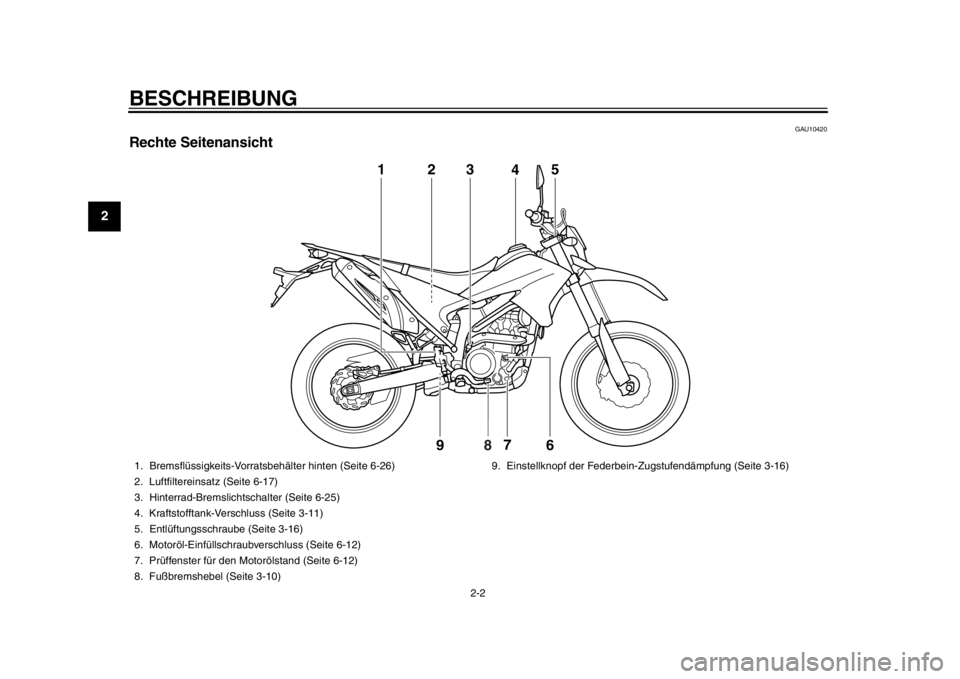

Rechte Seitenansicht
3
1
2
9 7
6
5
8
4
1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-26)
2. Luftfiltereinsatz (Seite 6-17)
3. Hinterrad-Bremslichtsc halter (Seite 6-25)
4. Kraftstofftank-Verschluss (Seite 3-11)
5. Entlüftungsschraube (Seite 3-16)
6. Motoröl-Einfüllschraubverschluss (Seite 6-12)
7. Prüffenster für den Motorölstand (Seite 6-12)
8. Fußbremshebel (Seite 3-10) 9. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-16)
32D-9-GA.book 2 ページ 2012年7月25日 水曜日 午前10時6分
Page 15 of 100
BESCHREIBUNG
2-3
23
4
5
6
7
8
9
GAU10430

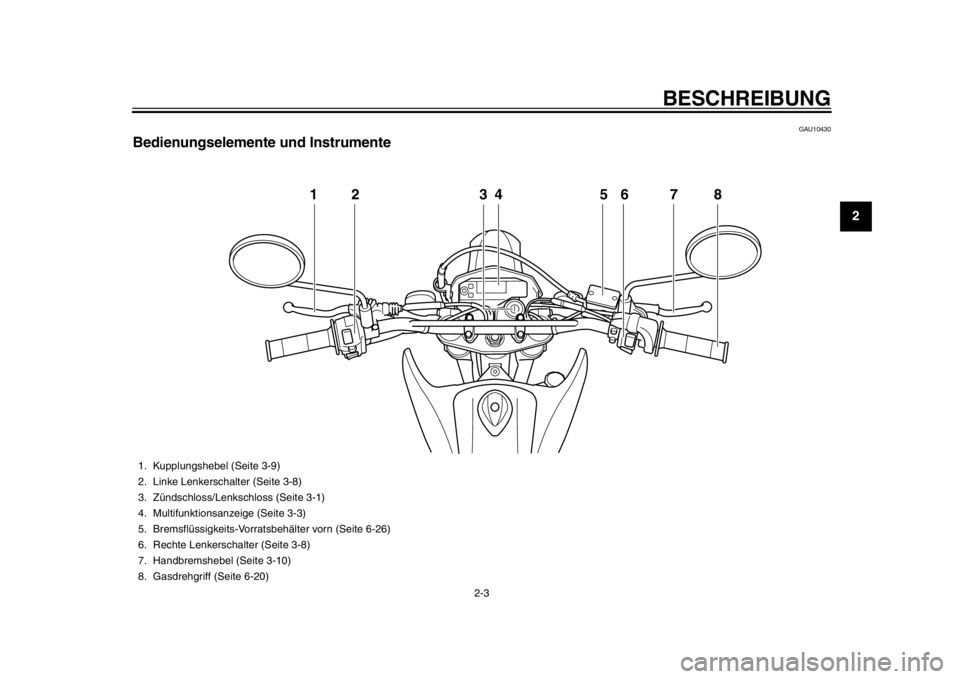

Bedienungselemente und Instrumente
12346 7
5
8
1. Kupplungshebel (Seite 3-9)
2. Linke Lenkerschalter (Seite 3-8)
3. Zündschloss/Lenkschloss (Seite 3-1)
4. Multifunktionsanzeige (Seite 3-3)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-26)
6. Rechte Lenkerschalter (Seite 3-8)
7. Handbremshebel (Seite 3-10)
8. Gasdrehgriff (Seite 6-20)
32D-9-GA.book 3 ページ 2012年7月25日 水曜日 午前10時6分
Page 16 of 100
3-1
1
23
4
5
6
7
8
9
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10461

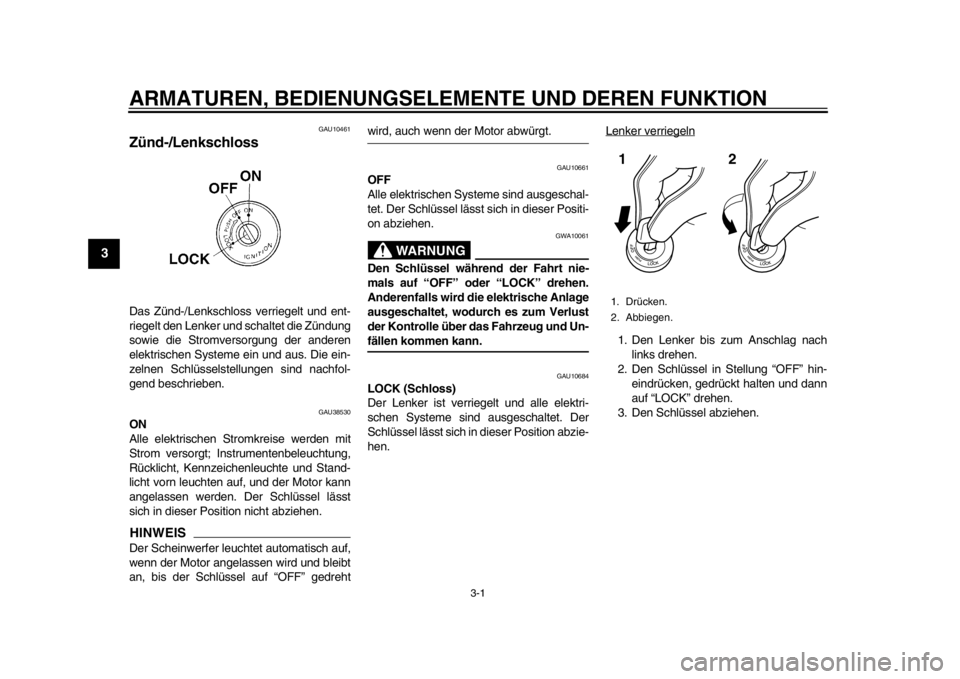

Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU38530
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel währ end der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
GAU10684
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen. Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin- eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.1. Drücken.
2. Abbiegen.12
32D-9-GA.book 1 ページ 2012年7月25日 水曜日 午前10時6分
Page 17 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
234
5
6
7
8
9
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.
GAU49392
Kontroll- und Warnleuchten
GAU11020
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11060
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11353
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
2.1 L (0.55 US gal, 0.46 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU11446
Kühlflüssigkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
1. Drücken.
2. Abbiegen.12
1. Kühlflüssigkeitstemperatur-Warnleuchte “”
2. Reserve-Warnleuchte “ ”
3. Leerlauf-Kontrollleuchte “ ”
4. Blinker-Kontrollleuchte “ ”
5. Fernlicht-Kontrollleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
1 234
56
32D-9-GA.book 2 ページ 2012年7月25日 水曜日 午前10時6分
Page 18 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
1
23
4
5
6
7
8
9
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiterlaufen lassen.HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
Bei Überhitzung des Motors, sieheSeite 6-45 für weitere Anweisungen.
GAU11534

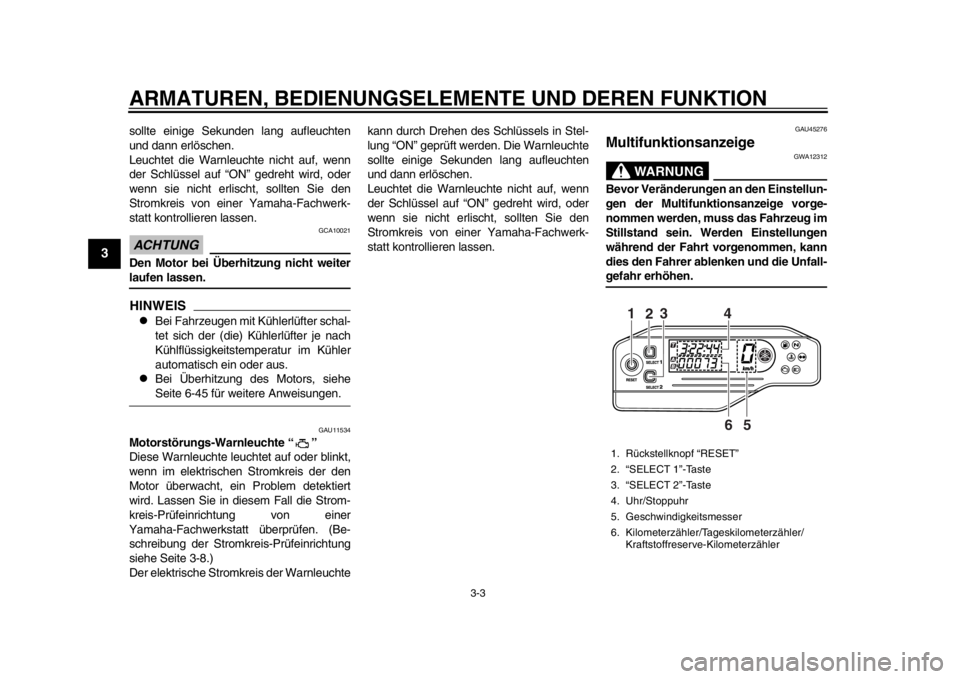

Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen. (Be-
schreibung der Stromkreis-Prüfeinrichtung
siehe Seite 3-8.)
Der elektrische Stromk reis der Warnleuchte kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU45276
Multifunktionsanzeige
WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-gefahr erhöhen.1. Rückstellknopf “RESET”
2. “SELECT 1”-Taste
3. “SELECT 2”-Taste
4. Uhr/Stoppuhr
5. Geschwindigkeitsmesser
6. Kilometerzähler/T
ageskilometerzähler/
Kraftstoffreserve-Kilometerzähler
1 23
4
5
6
32D-9-GA.book 3 ページ 2012年7月25日 水曜日 午前10時6分
Page 19 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
234
5
6
7
8
9
HINWEIS
Die Multifunktionsanzeige kann auf
den Standardmodus oder den Mess-
modus eingestellt werden.
Der Tageskilometerzähler A wird auto-
matisch auf Null zurückgestellt, wenn
vom Standardmodus in den Messmo-dus oder umgekehrt gewechselt wird.
Standardmodus:
eine Geschwindigkeitsanzeige
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null gefahrenen Kilometer an)
einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)
eine Uhr
eine Stromkreis-Prüfeinrichtung
Messmodus:
eine Geschwindigkeitsanzeige
einen Wegstreckenzähler (zeigt die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an und kann zur
Verbesserung der Genauigkeit der Ta-
geskilometerzähler-Anzeige kalibriert
werden)
eine Stoppuhr (zeigt die vergangene
Zeit seit dem Start der Stoppuhr an)
eine Stromkreis-Prüfeinrichtung
HINWEIS
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie die
Knöpfe “SELECT 1”, “SELECT 2” und
“RESET” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige auf
und erlöschen dann wieder.
Nur für U.K.: Um die Tachometer- und
Kilometerzähler/Tageskilometerzäh- ler-Anzeige zwischen Kilometer und
Meilen umzuschalten, drücken Sie,
nachdem der Zündschlüssel auf “ON”
gestellt wurde, den Wahlknopf “SE-
LECT 2” bis sich das Display ändert.
Standardmodus
Kilometerzähler -Betriebsarten
Den Wahlknopf “SELECT 2” drücken, um
das Display zwischen den Betriebsarten Ki-
lometerzähler und Tageskilometerzähler A
und B in der folgenden Reihenfolge umzu-
schalten:
Kilometerzähler Tageskilometerzähler A
Tageskilometerzähler B Kilometer-
zähler
1. Stoppuhr-Anzeige “ ”
2. Anzeige des Tageskilometerzählers A “ ”/Wegstreckenzähler “ ”
3. Anzeige des Tageskilometerzählers B “”
1
3
2
1. Anzeige des Tageskilometerzählers A “”
1
32D-9-GA.book 4 ページ 2012年7月25日 水曜日 午前10時6分
Page 20 of 100
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
1
23
4
5
6
7
8
9
HINWEISDie Anzeige “ ” wird eingeblendet, wenn
der Tageskilometerzähler A ausgewählt ist,
und die Anzeige “ ” wird eingeblendet,
wenn der Tageskilometerzähler B ausge-wählt ist.
Sobald die Reserve-Warnleuchte aufleuch-
tet (siehe Seite 3-2), wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F”. Der Reservekilometer-
zähler zeichnet die seit Aufleuchten der
Reserve-Warnleuchte zurückgelegte Stre-
cke auf. Mit dem Wahlknopf “SELECT 2”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
Reservekilometerzähler “F” Kilometer- zähler
Tageskilometerzähler A Tages-
kilometerzähler B
Reservekilometerzähler “F”
HINWEISDie Reserve-Warnleuchte funktioniert bei
Geländefahrten möglic herweise nicht ex-
akt, da durch die Bewegungen und
Schräglagen des Fahr zeugs keine genaueMessung des Kraftstoffstands möglich ist.
Wenn die Reserve-Warnleuchte beim Fah-
ren im Messmodus aufleuchtet, in den
Standardmodus wechseln und den Wahl-
knopf “SELECT 2” drücken, um den Reser-
vekilometerzähler anzuzeigen.HINWEISZum Wechseln vom Messmodus in den
Standardmodus müssen die Stoppuhr und
der Wegstreckenzähler angehalten wer-den. Zum Zurückstellen eines Tageskilometer-
zählers auf Null den Wahlknopf “SELECT 2”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der
Reservekilometerzähler nicht manuell zu-
rückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
Uhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird.
Uhr stellen1. Halten Sie den Wahlknopf “SELECT
1” mindestens zwei Sekunden ge-
drückt.
2. Sobald die Stundenanzeige zu blinken

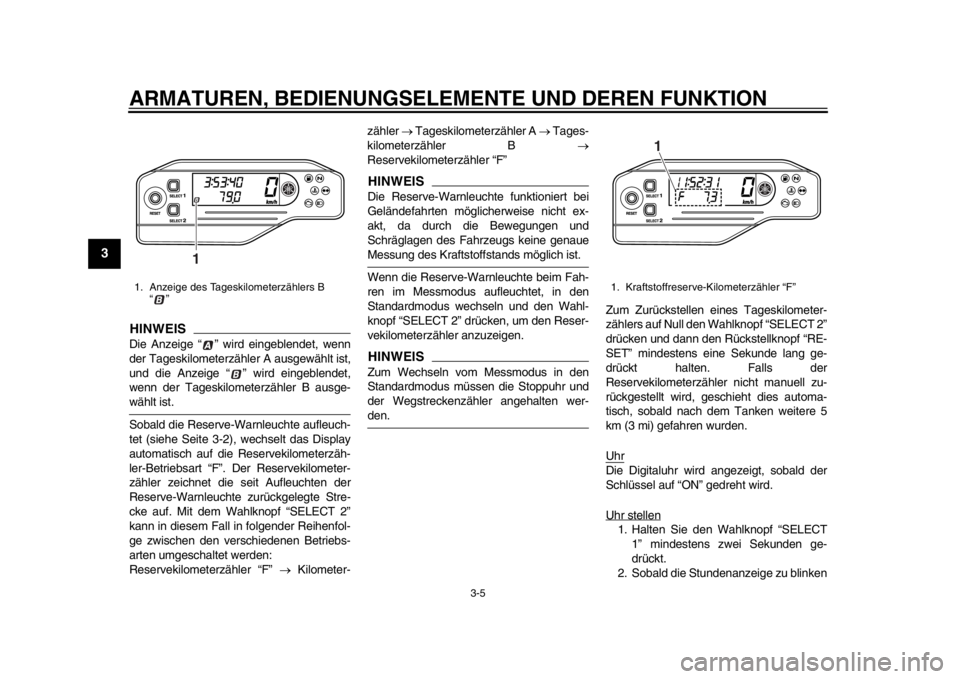

1. Anzeige des Tageskilometerzählers B “”
1
1. Kraftstoffreserve-Kilometerzähler “F”
1
32D-9-GA.book 5 ページ 2012年7月25日 水曜日 午前10時6分
