YAMAHA WR 250R 2014 Manuale de Empleo (in Spanish)

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
2
3
4
5
678
9
7. Aplique cera a todas las superficiespintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar lahumedad de la óptica.
SAU43203
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, es tablos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
32D-28199-SC.book 3 ページ ２０１３年７月１０日　水曜日　午後４時５０分

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
1
2
3
4
5
67
8
9
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pistón,
etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharada de las de té de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu- jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[SWA10952]
4. Engrase todos los cables de control ylos puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-34.
NOTAEfectúe todas las r eparaciones necesariasantes de guardar la motocicleta.
32D-28199-SC.book 4 ページ ２０１３年７月１０日　水曜日　午後４時５０分

8-1
2
3
4
5
6
789
ESPECIFICACIONES
SAU5091E
Dimensiones:Longitud total:2180 mm (85.8 in)
Anchura total: 810 mm (31.9 in)
Altura total: 1230 mm (48.4 in)
Altura del asiento:
930 mm (36.6 in)
Distancia entre ejes: 1420 mm (55.9 in)
Holgura mínima al suelo: 300 mm (11.81 in)
Radio de giro mínimo:
2300 mm (90.6 in)Peso:Peso en orden de marcha:134 kg (295 lb)Motor:Tipo de motor:4 tiempos, refrigerad o por líquido, DOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
250 cm
3
Calibre  Carrera:
77.0  53.6 mm (3.03  2.11 in)
Relación de compresión: 11.80 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedo

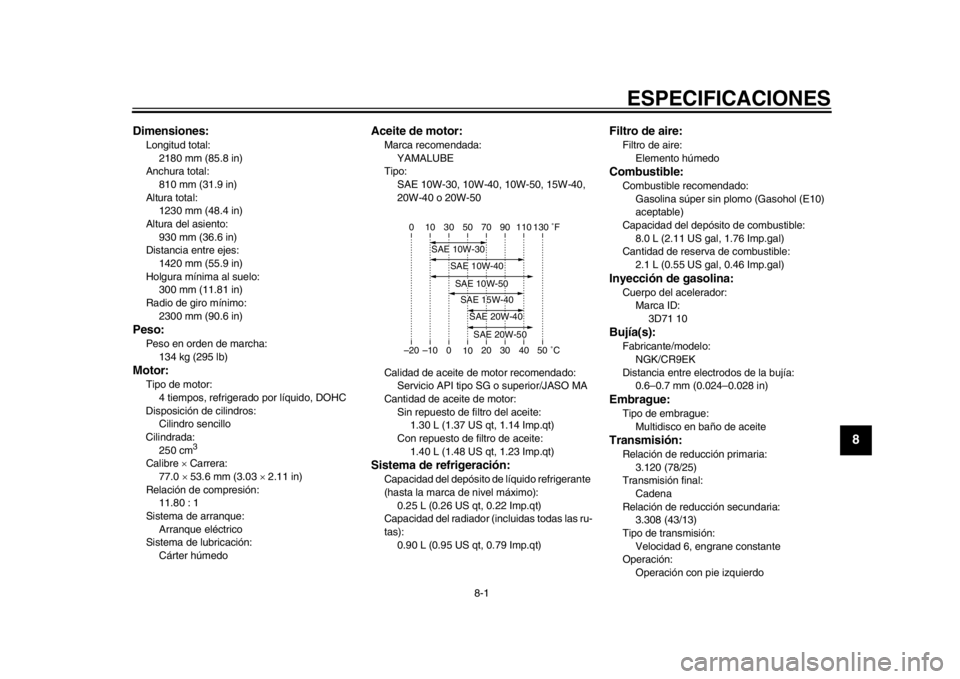

Aceite de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite:1.30 L (1.37 US qt, 1.14 Imp.qt)
Con repuesto de filtro de aceite: 1.40 L (1.48 US qt, 1.23 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas): 0.90 L (0.95 US qt, 0.79 Imp.qt)
Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:Gasolina súper sin pl omo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible: 8.0 L (2.11 US gal, 1.76 Imp.gal)
Cantidad de reserva de combustible:
2.1 L (0.55 US gal, 0.46 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:Marca ID:3D71 10Bujía(s):Fabricante/modelo:
NGK/CR9EK
Distancia entre elec trodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:3.120 (78/25)
Transmisión final:
Cadena
Relación de reducción secundaria: 3.308 (43/13)
Tipo de transmisión: Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-28199-SC.book 1 ページ ２０１３年７月１０日　水曜日　午後４時５０分

ESPECIFICACIONES
8-2
1
2
3
4
5
6
78
9
Relación de engranajes:1a:2.642 (37/14)
2a: 1.813 (29/16)
3a:
1.318 (29/22)
4a: 1.040 (26/25)
5a: 0.889 (24/27)
6a:
0.786 (22/28)Chasis:Tipo de bastidor: Semi doble cuna
Ángulo del eje delantero:
26.67 
Base del ángulo de inclinación: 111 mm (4.4 in)Neumático delantero:Tipo:
Con cámara
Tamaño: 80/100-21M/C 51P
Fabricante/modelo: BRIDGESTONE/TW-301 FNeumático trasero:Tipo:Con cámara
Tamaño: 120/80-18M/C 62P
Fabricante/modelo:
BRIDGESTONE/TW-302 F
Carga:Carga máxima:185 kg (408 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:0–90 kg (0–198 lb)
Delantero: 125 kPa (1.25 kgf/cm
2, 18 psi)
Trasero: 175 kPa (1.75 kgf/cm2, 25 psi)
Condiciones de carga: 90–185 kg (198–408 lb)
Delantero: 150 kPa (1.50 kgf/cm2, 22 psi)
Trasero: 200 kPa (2.00 kgf/cm2, 29 psi)
Rueda delantera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 21x1.60Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 18x2.15Freno delantero:Tipo:
Freno de disco sencillo
Operación: Operación con mano derecha Líquido de frenos especificado:
DOT 4
Freno trasero:Tipo:Freno de disco sencillo
Operación: Operación co n pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 270.0 mm (10.63 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda: 270.0 mm (10.63 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
YTZ7S
Voltaje, capacidad: 12 V, 6.0 Ah
32D-28199-SC.book 2 ページ ２０１３年７月１０日　水曜日　午後４時５０分

ESPECIFICACIONES
8-3
2
3
4
5
6
789
Faro delantero:Tipo de bombilla:Bombilla halógenaVoltaje, potencia de la bombilla  canti-
dad:Faro delantero:
12 V, 60.0 W/55.0 W
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W  2
Luz de intermitencia trasera:
12 V, 10.0 W  2
Luz auxiliar: 12 V, 5.0 W  1
Luz de la matrícula: 12 V, 5.0 W  1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina: LED
Luz de alarma de temperatura del refrigeran-
te: LED
Luz de aviso de avería en el motor: LED
Fusibles:Fusible principal:30.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
7.5 A
Fusible del ventilador del radiador: 7.5 A
Fusible del sistema de inyección de gasolina:
7.5 A
Fusible de repuesto:
7.5 A
32D-28199-SC.book 3 ページ ２０１３年７月１０日　水曜日　午後４時５０分

9-1
1
2
3
4
5
6
7
89
INFORMACIÓN PARA EL CONSUMIDOR
SAU48613
Números de identificaciónAnote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26401

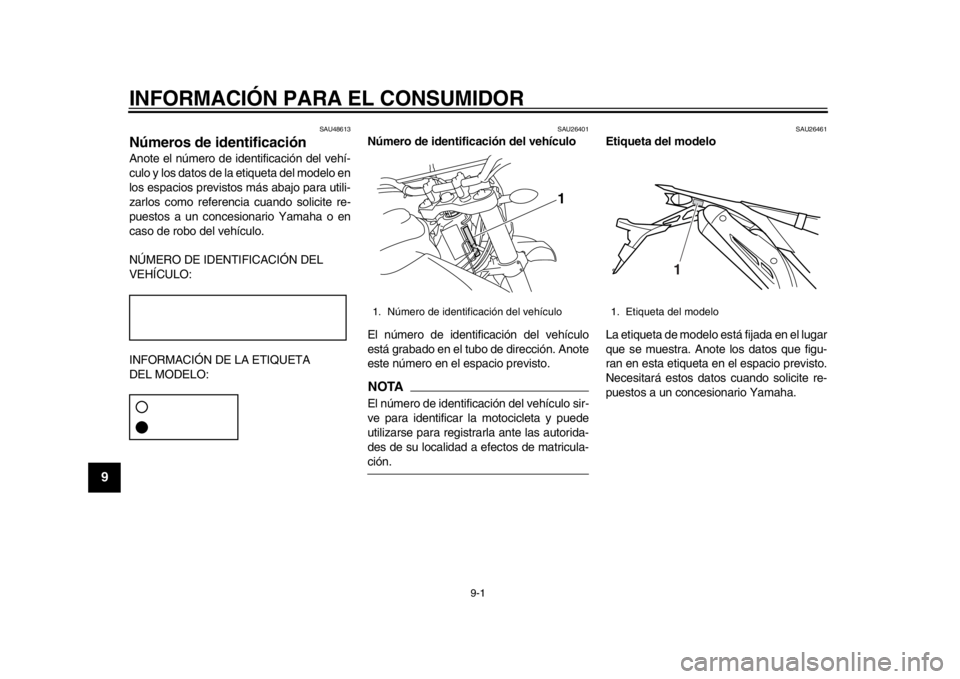

Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26461
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
32D-28199-SC.book 1 ページ ２０１３年７月１０日　水曜日　午後４時５０分

INDEX
AAceite del motor y filtro ............................ 6-12
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-40
Arranque del motor .................................... 5-1
Asiento..................................................... 3-13BBatería ..................................................... 6-34
Bombilla de la luz de la matrícula, cambio ................................................... 6-39
Bombilla del faro, cambio ........................ 6-36
Bombilla del intermitente, cambio............ 6-38
Bombilla de una luz de posición, cambio ................................................... 6-39
Bujía, comprobación ................................ 6-11CCaballete lateral....................................... 3-19
Caballete lateral, comprobación y engrase ................................................. 6-32
Cables, comprobación y engrase ............ 6-30
Cadena de transmisión, limpieza y engrase ................................................. 6-29
Cambio ...................................................... 5-2
Catalizador .............................................. 3-13
Cojinetes de las ruedas, comprobación ........................................ 6-34
Color mate, precaución ............................. 7-1
Conjunto amortiguador, ajuste ................ 3-17
Conmutador de la luz de cruce/carretera ........................................ 3-9
Consumo de gasolina, consejos para reducirlo................................................... 5-3
Cuadros de identificación de averías ...... 6-45
Cuidados ................................................... 7-1
DDirección, comprobación ......................... 6-33EEspecificaciones ....................................... 8-1
Estacionamiento........................................ 5-4
Etiqueta del modelo .................................. 9-1FFiltro de aire y tubo de drenaje, limpieza ................................................. 6-18
Fusibles, cambio ..................................... 6-35GGasolina .................................................. 3-11HHolgura de la válvula ............................... 6-20
Horquilla delantera, ajuste ...................... 3-14
Horquilla delantera, comprobación ......... 6-32
Horquilla delantera, purga ....................... 3-16IIdentificación de averías ......................... 6-43
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ............................. 3-9
Interruptor de intermitencia ....................... 3-9
Interruptor de la bocina ............................. 3-9
Interruptor de paro del motor .................... 3-9
Interruptores de la luz de freno ............... 6-25
Interruptores del manillar .......................... 3-8
Interruptor principal/Bloqueo de la dirección.................................................. 3-1JJuego de herramientas ............................. 6-2
Juego de la cadena de transmisión ........ 6-28
Juego de las manetas de freno, ajuste ... 6-24
Juego libre de la maneta de embrague, ajuste .................................................... 6-23 Juego libre del puño
del acelerador,
comprobación ........................................ 6-20
LLíquido de freno, comprobación .............. 6-26
Líquido de frenos, cambio .......................6-28
Líquido refrigerante.................................. 6-15
Luz de aviso de avería del motor...............3-3
Luz de aviso de la temperatura del líquido refrigerante...................................3-2
Luz de aviso del nivel de gasolina .............3-2
Luz de freno/piloto trasero .......................6-38
Luz indicadora de intermitencia .................3-2
Luz indicadora de punto muerto ................3-2MManeta de embrague.................................3-9
Maneta de freno....................................... 3-10
Manetas de freno y embrague, comprobación y engrase .......................6-31
Mantenimiento, sistema de control de
emisiones ................................................6-3
Mantenimiento y engrase, periódicos ........6-5NNeumáticos ..............................................6-21
Número de identificación del vehículo .......9-1
Números de identificación .........................9-1PPaneles, desmontaje y montaje.................6-9
Pastillas de freno del antero y trasero,
comprobación ........................................ 6-26
Pedal de cambio ...................................... 3-10
Pedal de cambio, comprobación ............. 6-25
Pedal de freno ......................................... 3-10
Pedal de freno, comprobación y engrase..................................................6-31
32D-28199-SC.book 2 ページ ２０１３年７月１０日　水曜日　午後４時５０分

INDEXPivotes del basculante, engrase ..............6-32
Portacascos .............................................3-14
Puño del acelerador y cable,
comprobación y engrase .......................6-30RRalentí del motor......................................6-19
Rodaje del motor........................................5-3
Rueda (delantera) ....................................6-40
Ruedas.....................................................6-23
Rueda (trasera) ........................................6-42SSistema de corte del circuito de encendido ..............................................3-19
Sistema EXUP .........................................3-18
Situación de las piezas ..............................2-1TTapón del depósito de gasolina ...............3-11
Testigo de luces de carretera ....................3-2
Testigos y luces de advertencia.................3-2VVisor multifunción.......................................3-3
32D-28199-SC.book 3 ページ ２０１３年７月１０日　水曜日　午後４時５０分

32D-28199-SC_Hyoshi.indd 32013/07/12 17:25:18

IMPRESO EN PAPEL RECICLADO
M\fnu\fl \brigin\fl
PRINTED IN JAPAN2013.07-0.1×1 !
(S)
32D-28199-SC_Hyoshi.indd 42013/07/12 17:25:19
