fabricam. Por este motivo, a Yamaha não
pode aprovar nem reco mendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificament e pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênt icos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, pa
ra se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios vo lumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões. Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacida des de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-20 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
32D-F8199-PD.book 4 ページ ２０１４年７月７日　月曜日　午前１０時２５分

1-5
INFORMAÇÕES RELATIVAS À SEGURANÇA
1
2
3
4
5
6
7
8
9
10
11
12
que se seguem antes de transportar o mo-
tociclo noutro veículo.
Retire todos os itens soltos do motoci-
clo.

Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.

Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.

Engrene a transmissão (para os mo-
delos equipados com transmissão ma-
nual).

Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira su-
perior (e não, por exemplo, a guiado-
res montados em borracha ou sinais
de mudança de direcção, ou peças
que possam partir). Escolha cuidado-
samente o local para os prendedores,
de modo que estes não friccionem
contra superfícies pintadas durante o
transporte.

A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção, se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
32D-F8199-PD.book 5 ページ ２０１４年７月７日　月曜日　午前１０時２５分

2-1
123
4
5
6
7
8
9
10
11
12
DESCRIÇÃO
PAU10411

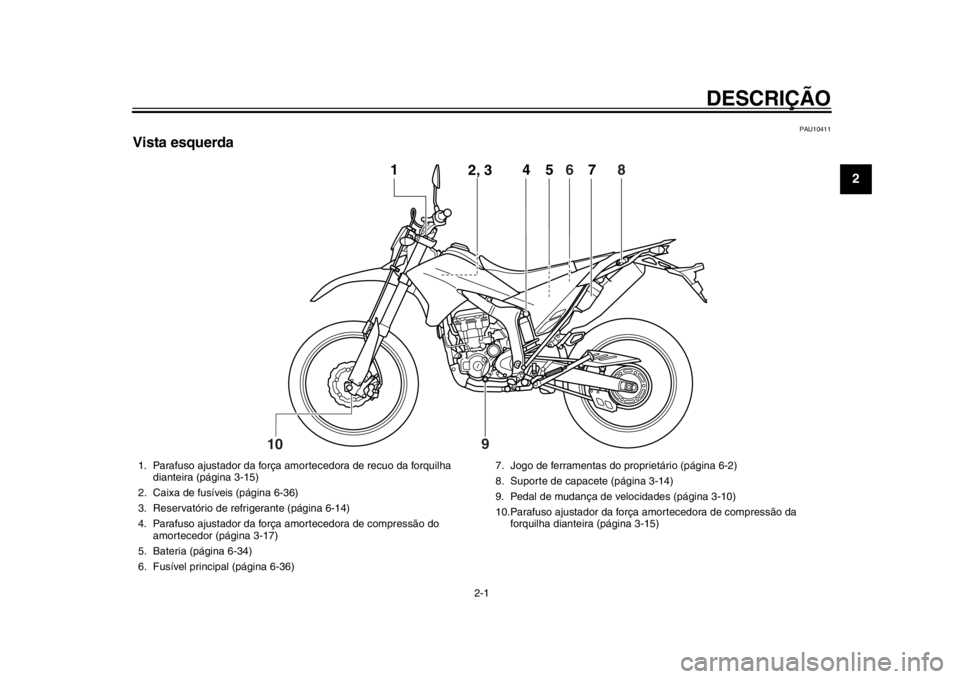

Vista esquerda
4
5
1
2, 3
6 7
8
10
9
1. Parafuso ajustador da força amortecedora de recuo da forquilha
dianteira (página 3-15)
2. Caixa de fusíveis (página 6-36)
3. Reservatório de refrigerante (página 6-14)
4. Parafuso ajustador da força amortecedora de compressão do amortecedor (página 3-17)
5. Bateria (página 6-34)
6. Fusível principal (página 6-36) 7. Jogo de ferramentas do proprietário (página 6-2)
8. Suporte de capacete (página 3-14)
9. Pedal de mudança de velocidades (página 3-10)
10.Parafuso ajustador da força amortecedora de compressão da
forquilha dianteira (página 3-15)
32D-F8199-PD.book 1 ページ ２０１４年７月７日　月曜日　午前１０時２５分

DESCRIÇÃO
2-2
12
3
4
5
6
7
8
9
10
11
12
PAU10421
Vista direita
3
1
2
9 7
6
5
8
4
1. Reservatório de líquido do travão traseiro (página 6-27)
2. Elemento do filtro de ar (página 6-17)
3. Interruptor da luz do travão traseiro (página 6-25)
4. Tampa do depósito de combustível (página 3-11)
5. Parafuso de sangrar (página 3-16)
6. Tampa de enchimento de óleo do motor (página 6-12)
7. Janela de verificação do nível de óleo do motor (página 6-12)
8. Pedal do travão (página 3-10) 9. Botão ajustador da força amortecedora de recuo do amortecedor
(página 3-17)
32D-F8199-PD.book 2 ページ ２０１４年７月７日　月曜日　午前１０時２５分

DESCRIÇÃO
2-3
123
4
5
6
7
8
9
10
11
12
PAU10431

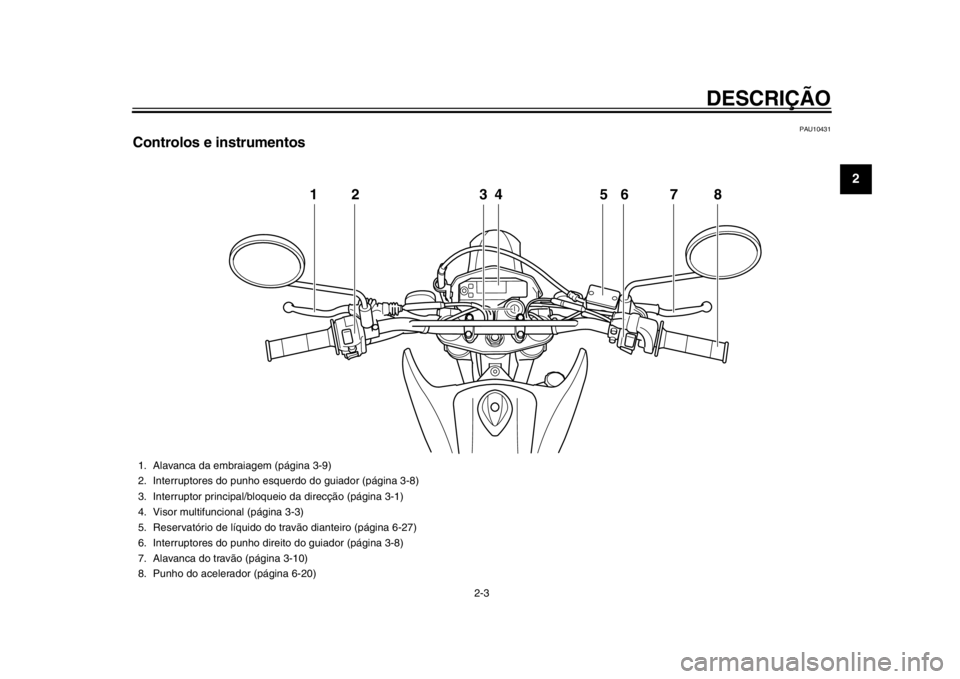

Controlos e instrumentos
12 346 7
5
8
1. Alavanca da embraiagem (página 3-9)
2. Interruptores do punho esquerdo do guiador (página 3-8)
3. Interruptor principal/bloqueio da direcção (página 3-1)
4. Visor multifuncional (página 3-3)
5. Reservatório de líquido do travão dianteiro (página 6-27)
6. Interruptores do punho direito do guiador (página 3-8)
7. Alavanca do travão (página 3-10)
8. Punho do acelerador (página 6-20)
32D-F8199-PD.book 3 ページ ２０１４年７月７日　月曜日　午前１０時２５分

3-1
1
23
4
5
6
7
8
9
10
11
12
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10462
Interruptor principal/bloqueio da
direcçãoO interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições sã o descritas a seguir.
PAU38531
LIGADO (ON)
Todos os circuitos eléc tricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não pode
ser retirada.NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou numacidente.
PAU10685
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção

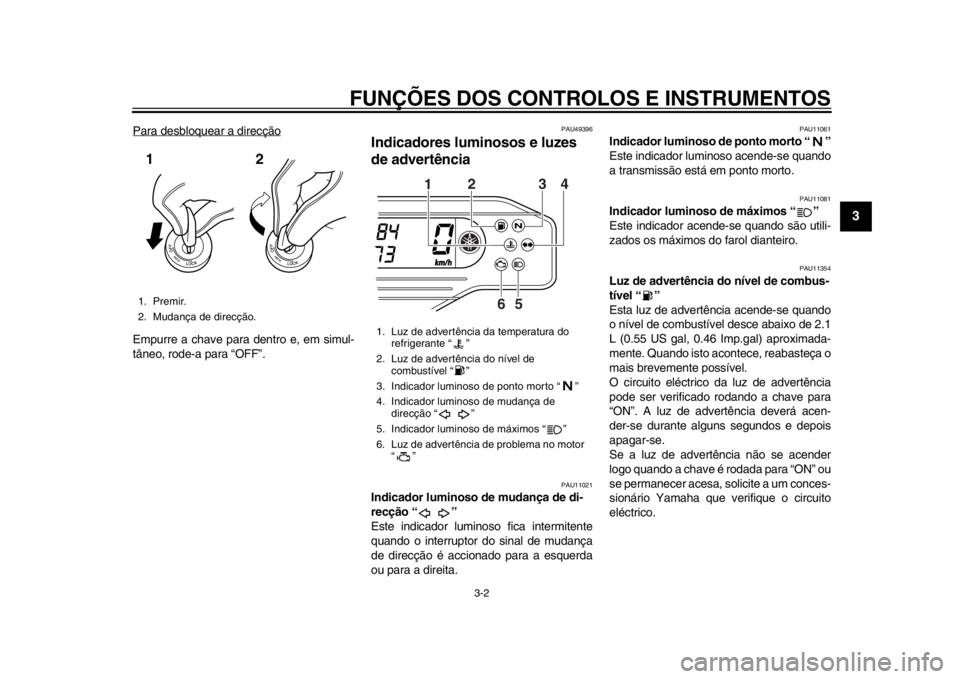

1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.12
32D-F8199-PD.book 1 ページ ２０１４年７月７日　月曜日　午前１０時２５分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
1
234
5
6
7
8
9
10
11
12
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU49396
Indicadores luminosos e luzes
de advertência
PAU11021
Indicador luminoso de mudança de di-
recção “ ”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11354
Luz de advertência do nível de combus-
tível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 2.1
L (0.55 US gal, 0.46 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça o
mais brevemente possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, so licite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
1. Premir.
2. Mudança de direcção.12
1. Luz de advertência da temperatura do refrigerante “ ”
2. Luz de advertência do nível de combustível “ ”
3. Indicador luminoso de ponto morto “ ”
4. Indicador luminoso de mudança de direcção “ ”
5. Indicador luminoso de máximos “ ”
6. Luz de advertência de problema no motor “”
1 234
56
32D-F8199-PD.book 2 ページ ２０１４年７月７日　月曜日　午前１０時２５分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
1
23
4
5
6
7
8
9
10
11
12
PAU11447
Luz de advertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se se o mo-
tor sobreaquecer. Se is to ocorrer, deverá
desligar imediatamente o motor e deixá-lo
arrefecer.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertê ncia deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito

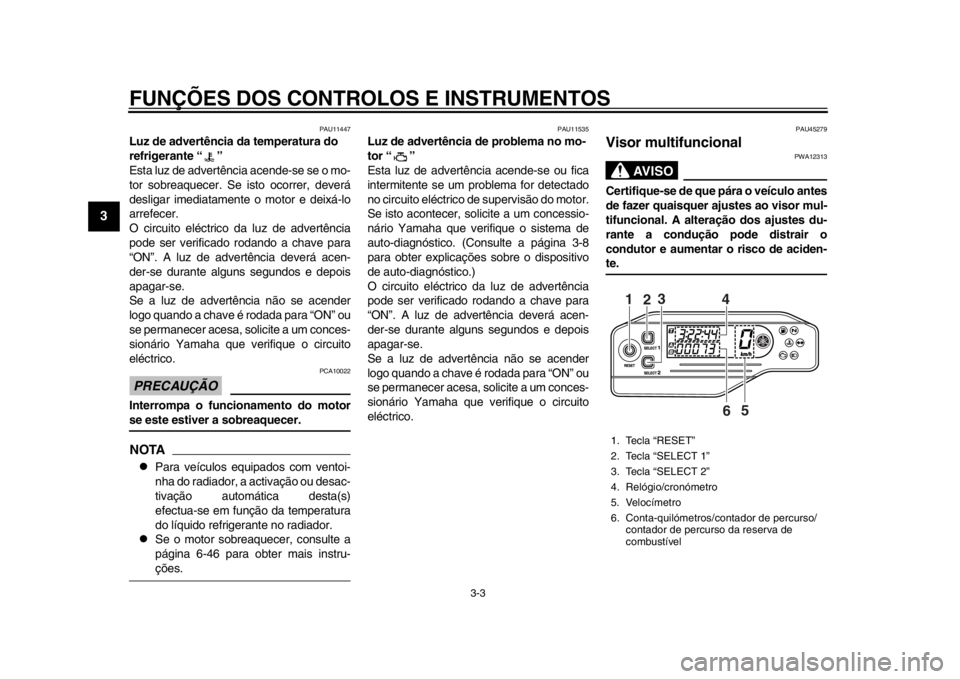

eléctrico.PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motorse este estiver a sobreaquecer.NOTA
Para veículos equipados com ventoi-
nha do radiador, a activação ou desac-
tivação automática desta(s)
efectua-se em função da temperatura
do líquido refrigerante no radiador.

Se o motor sobreaquecer, consulte a
página 6-46 para obter mais instru-ções.
PAU11535
Luz de advertência de problema no mo-
tor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, so licite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-8
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advert ência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, so licite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU45279
Visor multifuncional
AVISO
PWA12313
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-te.1. Tecla “RESET”
2. Tecla “SELECT 1”
3. Tecla “SELECT 2”
4. Relógio/cronómetro
5. Velocímetro
6. Conta-quilómetros/contador de percurso/ contador de percurso da reserva de
combustível
123
4
5
6
32D-F8199-PD.book 3 ページ ２０１４年７月７日　月曜日　午前１０時２５分

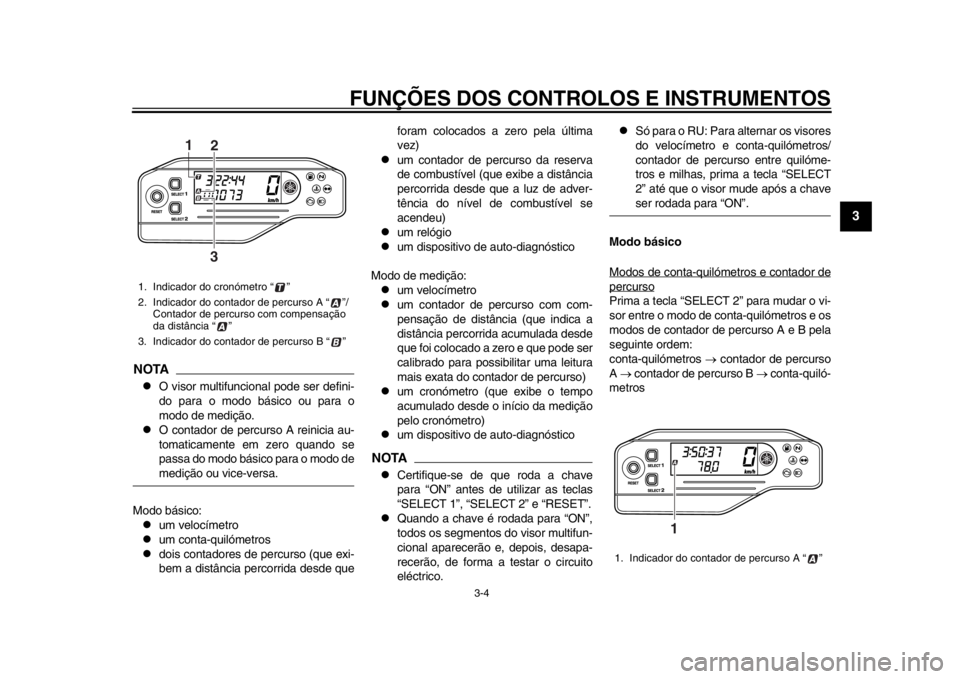

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
1
234
5
6
7
8
9
10
11
12
NOTA
O visor multifuncional pode ser defini-
do para o modo básico ou para o
modo de medição.

O contador de percurso A reinicia au-
tomaticamente em zero quando se
passa do modo básico para o modo demedição ou vice-versa.
Modo básico:

um velocímetro

um conta-quilómetros

dois contadores de percurso (que exi-
bem a distância percorrida desde que foram colocados a zero pela última
vez)

um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)

um relógio

um dispositivo de auto-diagnóstico
Modo de medição:

um velocímetro

um contador de percurso com com-
pensação de distância (que indica a
distância percorrida acumulada desde
que foi colocado a zero e que pode ser
calibrado para possibi litar uma leitura
mais exata do contador de percurso)

um cronómetro (que exibe o tempo
acumulado desde o início da medição
pelo cronómetro)

um dispositivo de auto-diagnóstico
NOTA
Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT 1”, “SELECT 2” e “RESET”.

Quando a chave é rodada para “ON”,
todos os segmentos do visor multifun-
cional aparecerão e, depois, desapa-
recerão, de forma a testar o circuito
eléctrico.

Só para o RU: Para alternar os visores
do velocímetro e conta-quilómetros/
contador de percurso entre quilóme-
tros e milhas, prima a tecla “SELECT
2” até que o visor mude após a chaveser rodada para “ON”.
Modo básico
Modos de conta-quilómetros e contador de
percursoPrima a tecla “SELECT 2” para mudar o vi-
sor entre o modo de conta-quilómetros e os
modos de contador de percurso A e B pela
seguinte ordem:
conta-quilómetros  contador de percurso
A  contador de percurso B  conta-quiló-
metros
1. Indicador do cronómetro “ ”
2. Indicador do contador de percurso A “ ”/ Contador de percurso com compensação
da distância “ ”
3. Indicador do contador de percurso B “ ”
1
3
2
1. Indicador do contador de percurso A “ ”
1
32D-F8199-PD.book 4 ページ ２０１４年７月７日　月曜日　午前１０時２５分

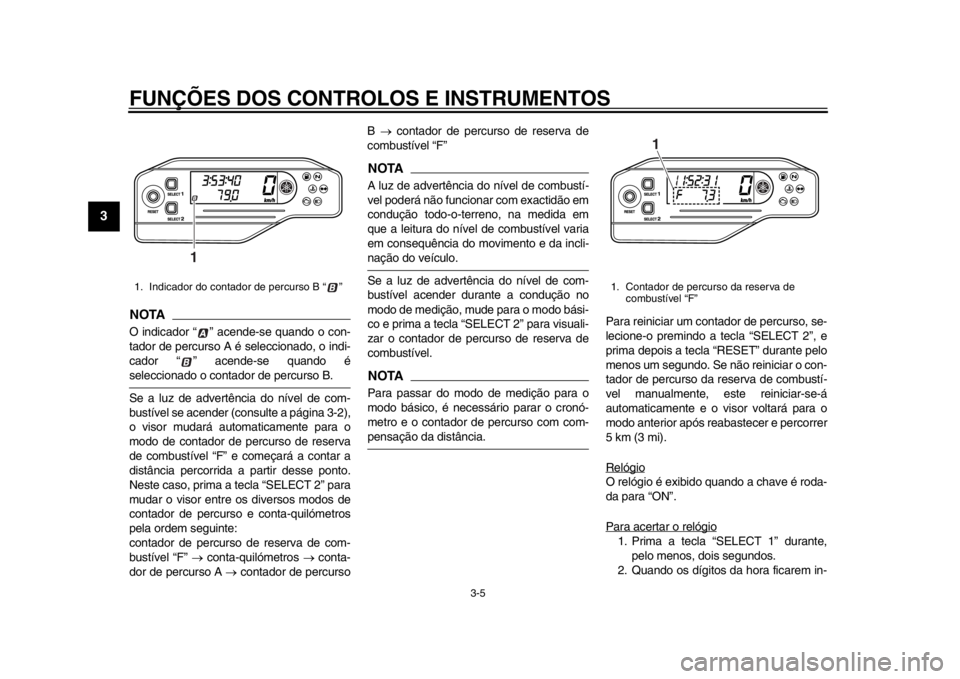

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
1
23
4
5
6
7
8
9
10
11
12
NOTAO indicador “ ” acende-se quando o con-
tador de percurso A é seleccionado, o indi-
cador “ ” acende-se quando éseleccionado o contador de percurso B.
Se a luz de advertência do nível de com-
bustível se acender (consulte a página 3-2),
o visor mudará automaticamente para o
modo de contador de percurso de reserva
de combustível “F” e começará a contar a
distância percorrida a partir desse ponto.
Neste caso, prima a tecla “SELECT 2” para
mudar o visor entre os diversos modos de
contador de percurso e conta-quilómetros
pela ordem seguinte:
contador de percurso de reserva de com-
bustível “F”  conta-quilómetros  conta-
dor de percurso A  contador de percurso B
 contador de percurso de reserva de
combustível “F”
NOTAA luz de advertência do nível de combustí-
vel poderá não funcionar com exactidão em
condução todo-o-terreno, na medida em
que a leitura do nível de combustível varia
em consequência do movimento e da incli-nação do veículo.
Se a luz de advertência do nível de com-
bustível acender durante a condução no
modo de medição, mude para o modo bási-
co e prima a tecla “SELECT 2” para visuali-
zar o contador de percurso de reserva de
combustível.NOTAPara passar do modo de medição para o
modo básico, é necessário parar o cronó-
metro e o contador de percurso com com-pensação da distância. Para reiniciar um contador de percurso, se-
lecione-o premindo a tecla “SELECT 2”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Relógio
O relógio é exibido quando a chave é roda-
da para “ON”.
Para acertar o relógio1. Prima a tecla “SELECT 1” durante,
pelo menos, dois segundos.
2. Quando os dígitos da hora ficarem in-
1. Indicador do contador de percurso B “ ”
1
1. Contador de percurso da reserva de combustível “F”
1
32D-F8199-PD.book 5 ページ ２０１４年７月７日　月曜日　午前１０時２５分
