YAMAHA WR 250R 2016 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-29
1
2
3
4
567
8
9
10
11
12
Schwinge in Richtung (b) drehen und
dann das Hinterrad nach vorn drü-
cken. ACHTUNG: Ein nicht ange-
messener
Antriebskettendur chhang überlas-
tet den Motor und andere wichtige
Teile des Motorrads und kann zu ei-
nem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10572]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zumkorrekten Ausrichten des Hinterrads. 3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
4. Sicherstellen, dass die Antriebsketten- spanner gleichmäßig eingestellt sind,
der Antriebskettendurchgang korrekt
ist und die Antriebskette sich reibungs-
los bewegt.
GAU23026
Antriebskette säubern und
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchterUmgebung geschmiert werden.
1. Die Kette in einem Petroleumbad mit einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädi-
gen.
[GCA11112]
1. Achsmutter
2. Kontermutter
3. Einstellschraube des Antriebsketten- durchhangs
4. Ausrichtungsmarkierungen
5. KettenspannerAnzugsmomente: Achsmutter:125 Nm (12.5 m·kgf, 90 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)15
32
4
(b)
(a)
BN3-9-G0.book 29 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-30
1
2
3
4
56
7
8
9
10
11
12
GAU23098
Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10712] GAU23115
Gasdrehgriff und Gaszug
kontrollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstel
len, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser . Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU23144
Handbrems- und
Kupplungshebel prüfen und
schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kuppl ungshebel prüfen und
ggf. die Drehpunkte schmieren.
Handbremshebel
Empfohlenes Schmiermittel: Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
BN3-9-G0.book 30 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-31
1
2
3
4
567
8
9
10
11
12
Kupplungshebel
GAU23185
Fußbremshebel prüfen und
schmierenVor Fahrtantritt die Funktion des Fußbrems-
hebels prüfen und ggf. den Drehpunkt
schmieren.
GAU23203
Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollverlust führen kann.
Empfohlene Schmiermittel:
Handbremshebel: Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
Empfohlenes Schmiermittel:Lithiumseifenfett
BN3-9-G0.book 31 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-32
1
2
3
4
56
7
8
9
10
11
12
GAUM1653
Schwingen-Drehpunkte
schmierenDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23273
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
BN3-9-G0.book 32 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-33
1
2
3
4
567
8
9
10
11
12
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden. 1. Das Vorderrad vom Boden abheben. (Siehe Seite 6-39.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabelgreifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU46345
BatterieDie Batterie befindet sich hinter der Abde-
ckung D. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des S äurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. sicher
festgezogen werden.
WARNUNG
GWA10761

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie
3
2
1
BN3-9-G0.book 33 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-34
1
2
3
4
56
7
8
9
10
11
12
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was- ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Ba tterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla- den lassen. Beachten Si
e, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt di e Batterie Schaden.
Batterie lagern 1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
dreht wurde, dann zuerst das Plus- kabel und anschließend das
Minuskabel anschließen.
[GCA16841]
ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batteriedauerhaft beschädigen.
BN3-9-G0.book 34 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-35
1
2
3
4
567
8
9
10
11
12
GAU23544

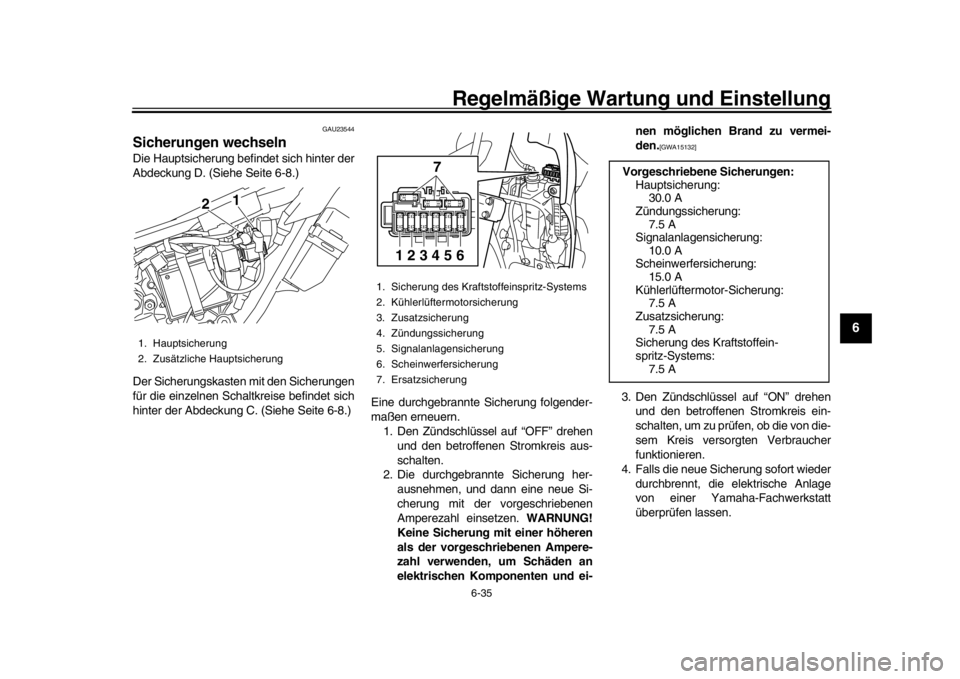

Sicherungen wechselnDie Hauptsicherung befindet sich hinter der
Abdeckung D. (Siehe Seite 6-8.)
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
hinter der Abdeckung C. (Siehe Seite 6-8.) Eine durchgebrannte
Sicherung folgender-
maßen erneuern. 1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei- nen möglichen Brand zu vermei-
den.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Hauptsicherung
2. Zusätzliche Hauptsicherung
2 1
1. Sicherung des Kraftstoffeinspritz-Systems
2. Kühlerlüftermotorsicherung
3. Zusatzsicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
7
123456
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Zündungssicherung: 7.5 A
Signalanlagensicherung: 10.0 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftermotor-Sicherung: 7.5 A
Zusatzsicherung: 7.5 A
Sicherung des Kraftstoffein-
spritz-Systems:
7.5 A
BN3-9-G0.book 35 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-36
1
2
3
4
56
7
8
9
10
11
12
GAU45217

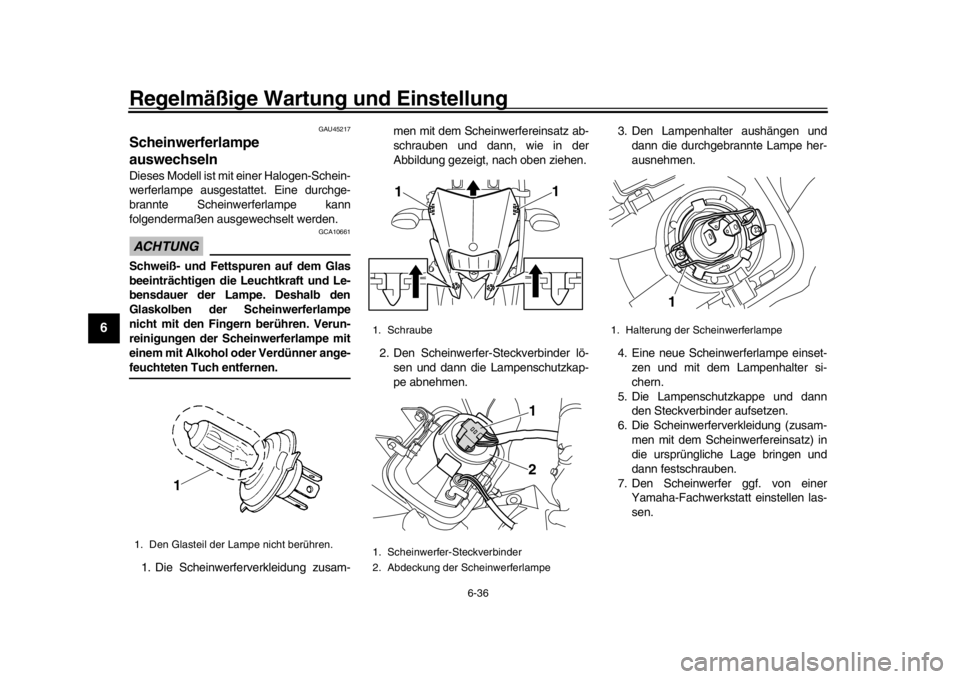

Scheinwerferlampe
auswechselnDieses Modell ist mit einer Halogen-Schein-
werferlampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10661
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-feuchteten Tuch entfernen.
1. Die Scheinwerferverkleidung zusam- men mit dem Scheinwerfereinsatz ab-
schrauben und dann, wie in der
Abbildung gezeigt, nach oben ziehen.
2. Den Scheinwerfer-Steckverbinder lö- sen und dann die Lampenschutzkap-
pe abnehmen. 3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe und dann den Steckverbinder aufsetzen.
6. Die Scheinwerferverkleidung (zusam-
men mit dem Scheinwerfereinsatz) in
die ursprüngliche Lage bringen und
dann festschrauben.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1
1
1
2
1. Halterung der Scheinwerferlampe
1
BN3-9-G0.book 36 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-37
1
2
3
4
567
8
9
10
11
12
GAU45226

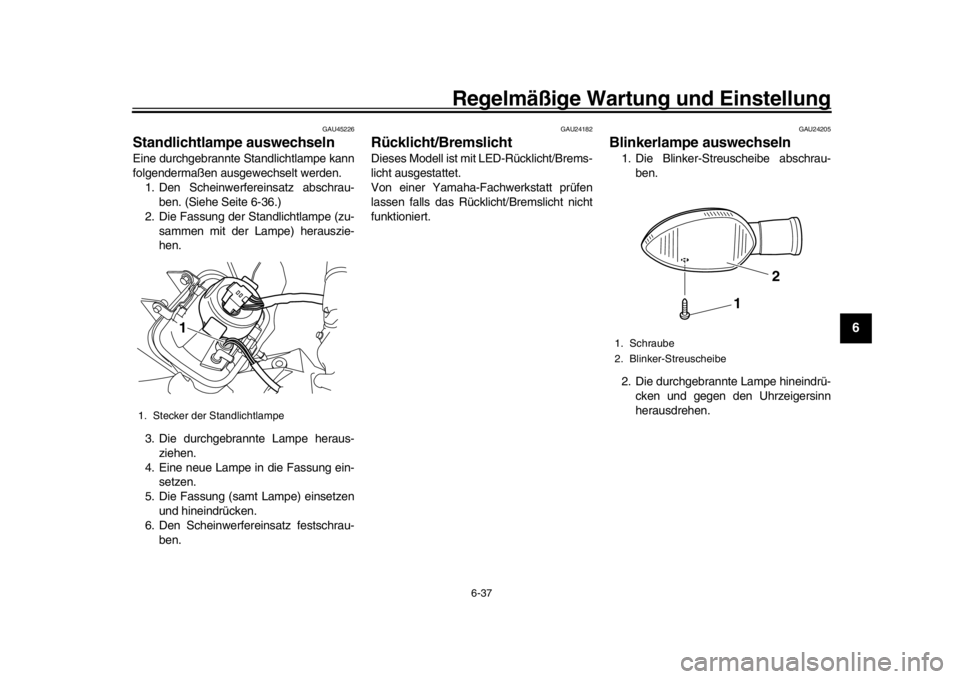

Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden. 1. Den Scheinwerfereinsatz abschrau- ben. (Siehe Seite 6-36.)
2. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau- ben.
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rückli cht/Bremslicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau- ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
1. Stecker der Standlichtlampe
1
1. Schraube
2. Blinker-Streuscheibe
1
2
BN3-9-G0.book 37 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Regelmäßige Wartung und Einstellung
6-38
1
2
3
4
56
7
8
9
10
11
12
3. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11192] GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusamme n mit der Lam-
pe) herausziehen. 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
1. Blinkerlampe
1
1. Schraube
1
1. Kennzeichenbeleuchtungsanlage
2. Lampenfassung der Kennzeichenbe- leuchtung
1 2
BN3-9-G0.book 38 ページ ２０１５年６月２９日　月曜日　午前９時１６分
