YAMAHA WR 250R 2016 Notices Demploi (in French)

8-1
1
2
3
4
5
6
789
10
11
12
Caractéristiques
FAU69993
Dimensions:Longueur hors tout: 2180 mm (85.8 in)
Largeur hors tout: 810 mm (31.9 in)
Hauteur hors tout: 1230 mm (48.4 in)
Hauteur de la selle:
930 mm (36.6 in)
Empattement: 1420 mm (55.9 in)
Garde au sol: 300 mm (11.81 in)
Rayon de braquage minimum:
2.3 m (7.55 ft)Poids:Poids à vide:134 kg (295 lb)Moteur:Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de co mmande des soupapes:
Double ACT
Nombre de cylindres: Monocylindre
Cylindrée: 250 cm
3
Alésage  course:
77.0  53.6 mm (3.03  2.11 in)
Taux de compression: 11.8 : 1 Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Avec dépose du filtre à huile: 1.40 L (1.48 US qt, 1.23 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
0.65 L (0.69 US qt, 0.57 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type humideCarburant:Carburant recommandé:Essence super sans plomb (essence-alco-
ol [E10] acceptable)
Capacité du réservoir: 7.6 L (2.0 US gal, 1.7 Imp.gal)
Quantité de la réserve: 2.1 L (0.55 US gal, 0.46 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification:3D71 10Bougie(s):Fabricant/modèle: NGK/CR9EK
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
3.120 (78/25)
Transmission finale: Chaîne
Taux de réduction secondaire: 3.308 (43/13)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication: 1
re:
2.643 (37/14)
2e: 1.813 (29/16)
3e: 1.318 (29/22)
4e:
1.040 (26/25)
5e: 0.889 (24/27)
6e: 0.786 (22/28)
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Caractéristiques
8-2
1
2
3
4
5
6
78
9
10
11
12
Châssis:Type de cadre: Simple berceau dédoublé
Angle de chasse: 26.7 degrés
Chasse: 111 mm (4.4 in)Pneu avant:Type:Avec chambre
Taille: 80/100-21M/C 51P
Fabricant/modèle:
BRIDGESTONE/TW-301FPneu arrière:Type:Avec chambre
Taille:
120/80-18M/C 62P
Fabricant/modèle: BRIDGESTONE/TW-302FCharge:Charge maximale:
185 kg (408 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Charge jusqu’à 90 kg (198 lb):Avant:125 kPa (1.25 kgf/cm
2, 18 psi)
Arrière: 175 kPa (1.75 kgf/cm2, 25 psi) Charge de 90 kg (198 lb) - charge maximum:
Avant: 150 kPa (1.50 kgf/cm
2, 22 psi)
Arrière: 200 kPa (2.00 kgf/cm2, 29 psi)
Roue avant:Type de roue:Roue à rayons
Taille de jante: 21x1.60Roue arrière:Type de roue:Roue à rayons
Taille de jante: 18x2.15Frein avant:Type:Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4Suspension avant:Type:Fourche télescopique
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 270 mm (10.6 in)
Suspension arrière:Type:
Bras oscillant (sus pension à liaison)
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur pneumatique/hydraulique
Débattement de roue:
270 mm (10.6 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage:
Allumage électronique (TCI)
Système de charge: Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle:
YTZ7S
Voltage, capacité:
12 V, 6.0 Ah (10 HR)Phare:Type d’ampoule:Ampoule halogènePuissance d’ampoule  quantité:Phare:
H4, 60.0 W/55.0 W x 1
Stop/feu arrière: LED
Clignotant avant:
10.0 W
Clignotant arrière: 10.0 W  2
BN3-9-F0.book 2 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Caractéristiques
8-3
1
2
3
4
5
6
789
10
11
12
Éclairage de la plaque d’immatriculation: 5.0 W  1
Éclairage des instruments:
LED
Éclairage des instruments (jauge de carbu-
rant): LED
Témoin des clignotants: LED
Témoin d’avertissement du niveau de carbu-
rant: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur: LEDFusible:Fusible principal:30.0 A
Fusible de phare: 15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 7.5 A
Fusible du moteur du v entilateur de radiateur:
7.5 A
Fusible du système d’injection de carburant:
7.5 A
Fusible de sauvegarde: 7.5 A
BN3-9-F0.book 3 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

9-1
1
2
3
4
5
6
7
89
10
11
12

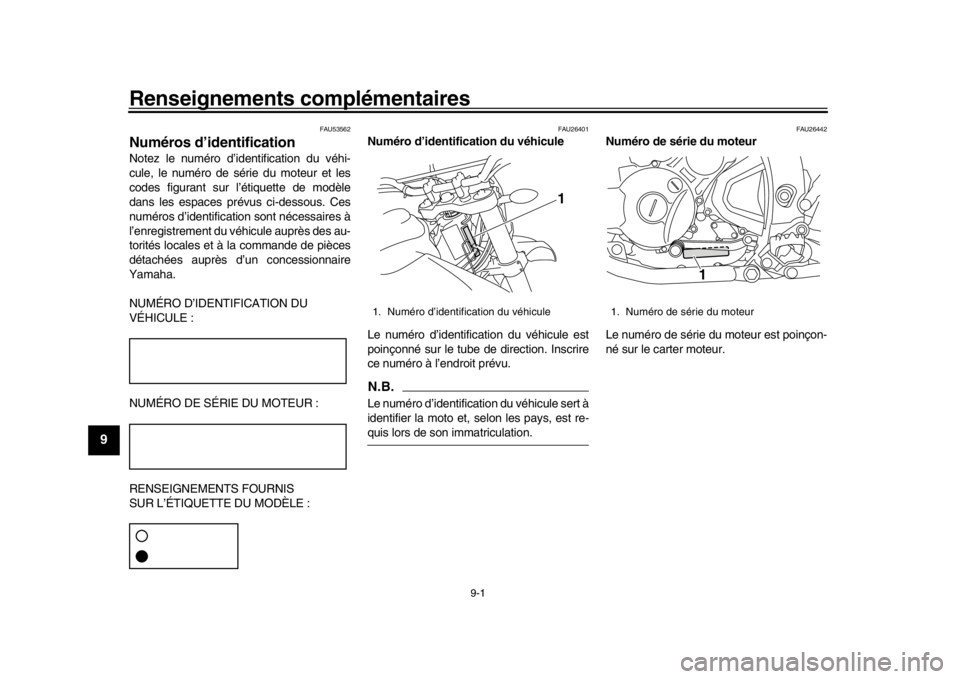

Renseignements complémentaires
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prév us ci-dessous. Ces
numéros d’identificati on sont nécessaires à
l’enregistrement du véhicule auprès des au-
torités locales et à la commande de pièces
détachées auprès d’ un concessionnaire
Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poinçon-
né sur le carter moteur.
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Renseignements complémentaires
9-2
1
2
3
4
5
6
7
8910
11
12
FAU26461

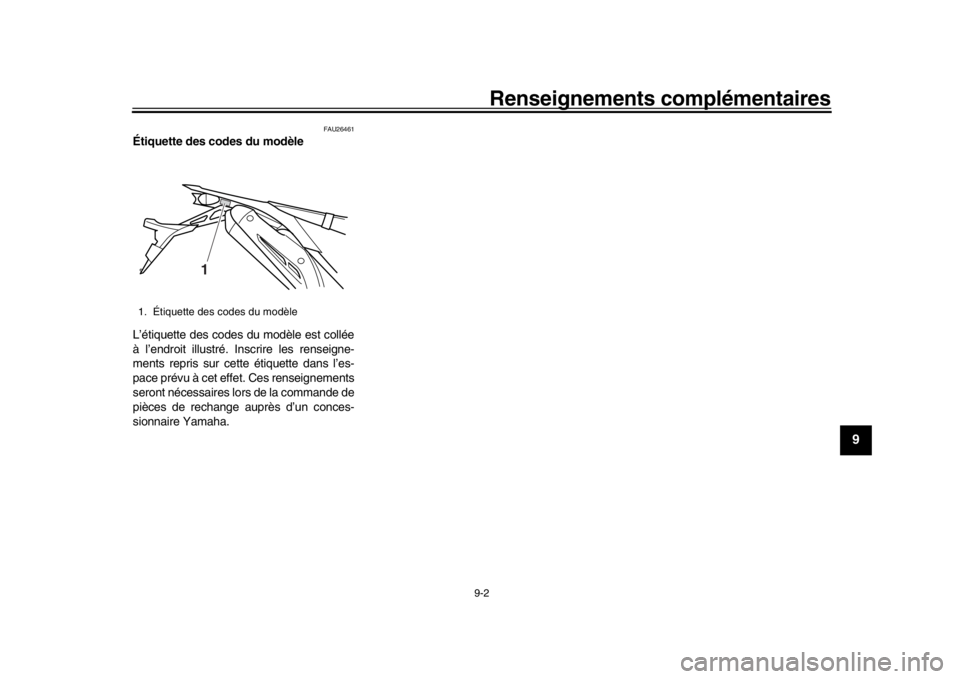

Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.1. Étiquette des codes du modèle
1
BN3-9-F0.book 2 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

10-1
1
2
3
4
5
6
7
8
910
11
12
IndexAAccroche-casque .....................................3-14
Ampoule d’éclairage de plaque d’immatriculation, remplacement ...........6-38
Avertisseur, contacteur ..............................3-9BBatterie.....................................................6-34
Béquille latérale .......................................3-19
Béquille latérale, contrôle et lubrification ............................................6-32
Bougie, contrôle .......................................6-11
Bras oscillant, lubrific ation des pivots ......6-32CCâbles, contrôle et lubrification ................6-30
Caches, dépose et repose .........................6-9
Calage de la moto ....................................6-39
Caractéristiques .........................................8-1
Carburant .................................................3-11
Carburant, économies................................5-3
Carburant, témoin du niveau......................3-2
Chaîne de transmission, nettoyage et
graissage ...............................................6-29
Chaîne de transmission, tension..............6-28
Clignotant, remplacement d’une ampoule .................................................6-38
Clignotants, contacteur ..............................3-9
Combiné ressort-amorti sseur, réglage.....3-17
Consignes de sécurité ...............................1-1
Contacteur à clé/serrure antivol .................3-1
Contacteurs à la poignée ...........................3-8
Coupe-circuit d’allumage .........................3-19
Coupe-circuit du moteur.............................3-9DDémarrage du moteur ................................5-1 Démarreur, contacteur............................... 3-9
Dépannage, schémas de diagnostic ....... 6-43
Direction, contrôle.................................... 6-33
EÉcran multifonction .................................... 3-3
Embrayage, réglage de la garde du
levier...................................................... 6-23
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des
gaz d’échappement ................................. 6-3
Entretiens et graissages périodiques ........ 6-5
Étiquette des codes du modèle ................. 9-2
EXUP ....................................................... 3-18FFeu arrière/stop ....................................... 6-37
Feu stop, contacteurs .............................. 6-25
Filtre à air, nettoyage de l’élément et
du tube de vidange................................ 6-18
Fourche, contrôle..................................... 6-32
Fourche, purge ........................................ 3-16
Fourche, réglage ..................................... 3-14
Frein, levier .............................................. 3-10
Frein, pédale............................................ 3-10
Frein, réglage de la garde du levier ......... 6-24
Fusibles, remplacement .......................... 6-35HHuile moteur et élément du filtre.............. 6-12IInverseur feu de route/feu de
croisement............................................... 3-9JJeu des soupapes ................................... 6-20LLevier d’embrayage ................................... 3-9 Leviers de frein et d’embrayage,
contrôle et lubrification .......................... 6-31
Liquide de frein, changement .................. 6-28
Liquide de frein, contrôle du niveau ........ 6-26
Liquide de refroidissement ...................... 6-15
Liquide de refroidissement, témoin de
température ............................................ 3-2
MMoteur, numéro de série ........................... 9-1NNuméros d’identification ............................ 9-1PPanne du moteur, témoin .......................... 3-3
Pannes, diagnostic .................................. 6-42
Pédale de frein, contrôle et lubrification............................................ 6-31
Phare, remplacement d’une ampoule ..... 6-36
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-26
Pneus ...................................................... 6-21
Poignée des gaz, contrôle de la garde.... 6-20
Poignée et câble des gaz, contrôle et lubrification............................................ 6-30
Pot catalytique......................................... 3-13RRégime de ralenti du moteur ................... 6-19
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-11
Rodage du moteur .................................... 5-3
Roue arrière ............................................ 6-40
Roue avant .............................................. 6-39
Roues ...................................................... 6-22
Roulements de roue, contrôle ................. 6-33
BN3-9-F0.book 1 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Index
10-2
1
2
3
4
5
6
7
8
91011
12
SSélecteur au pied..................................... 3-10
Sélecteur, contrôle................................... 6-25
Selle......................................................... 3-13
Soin ........................................................... 7-1
Stationnement ........................................... 5-4TTémoin de feu de route ............................. 3-2
Témoin des clignotants.............................. 3-2
Témoin du point mort................................. 3-2
Trousse de réparation ............................... 6-2VVéhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une ampoule................................................. 6-37
Vitesses, sélection ..................................... 5-2
Voyants et témoins d’alerte ....................... 3-2
