YAMAHA WR 250X 2008 Manual de utilização (in Portuguese)

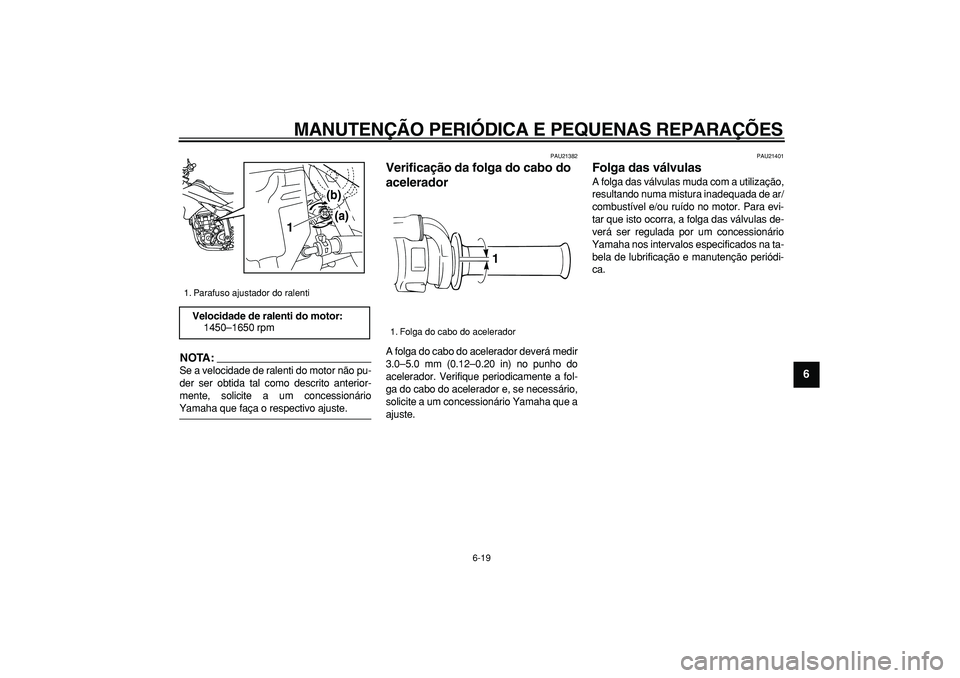

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
2
3
4
5
67
8
9
NOTA:

Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste.
PAU21382
Verificação da folga do cabo do
acelerador
A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas
A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor:
1450–1650 rpm
1
(b)
(a)

1. Folga do cabo do acelerador1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
1
2
3
4
5
6
7
8
9

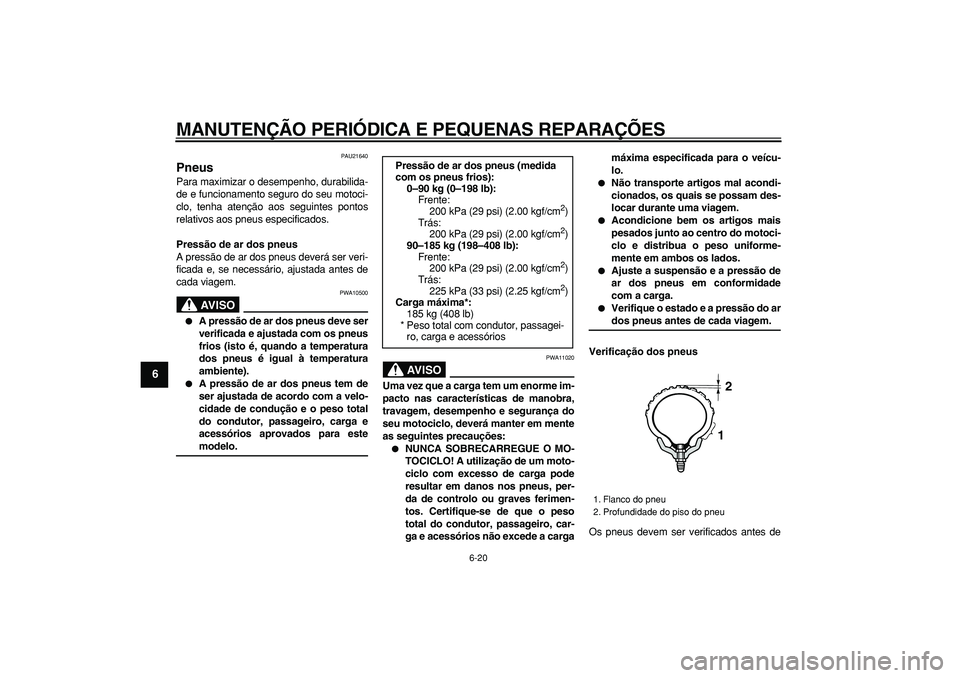

PAU21640
Pneus
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO

PWA10500

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).

A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AVISO

PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a cargamáxima especificada para o veícu-
lo.

Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.

Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.

Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.

Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
Verificação dos pneus
Os pneus devem ser verificados antes de
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Trás:
200 kPa (29 psi) (2.00 kgf/cm
2

)
90–185 kg (198–408 lb):
Frente:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Trás:
225 kPa (33 psi) (2.25 kgf/cm 2
)
Carga máxima*:
185 kg (408 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
12

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
2
3
4
5
67
8
9

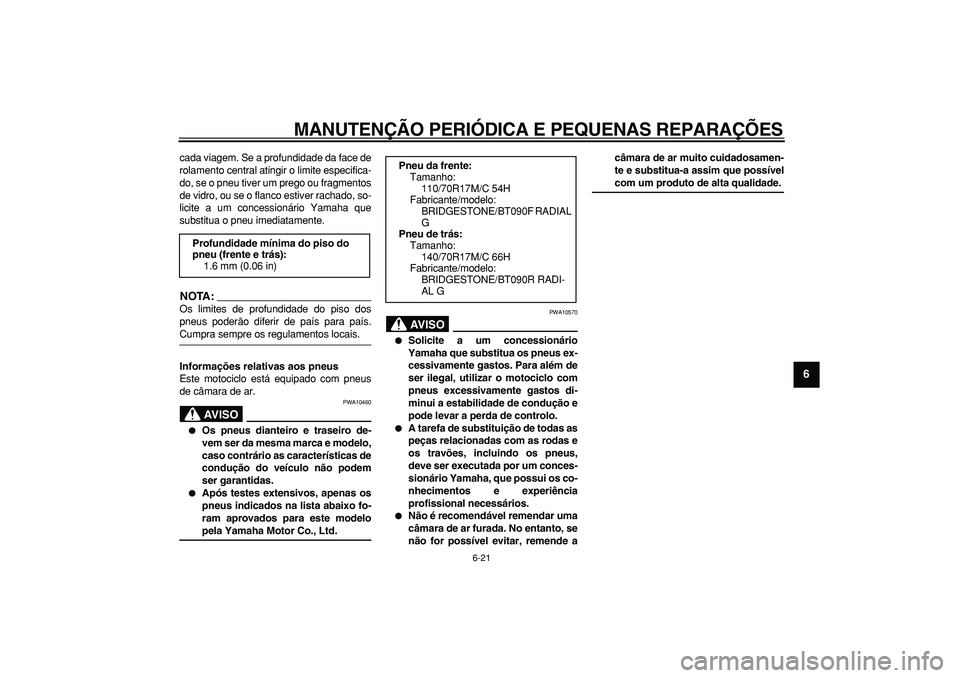

cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:

Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este motociclo está equipado com pneus
de câmara de ar.
AVISO

PWA10460

Os pneus dianteiro e traseiro de-
vem ser da mesma marca e modelo,
caso contrário as características de
condução do veículo não podem
ser garantidas.

Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
AVISO

PWA10570

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.

Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende acâmara de ar muito cuidadosamen-
te e substitua-a assim que possível
com um produto de alta qualidade.
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
110/70R17M/C 54H
Fabricante/modelo:
BRIDGESTONE/BT090F RADIAL
G
Pneu de trás:
Tamanho:
140/70R17M/C 66H
Fabricante/modelo:
BRIDGESTONE/BT090R RADI-
AL G

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
1
2
3
4
5
6
7
8
9

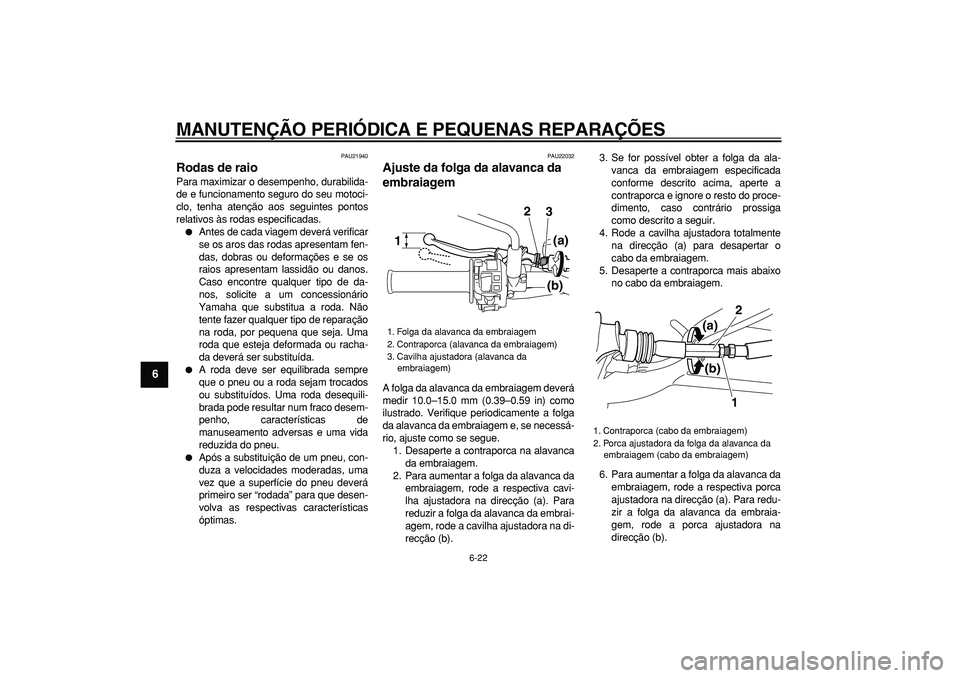

PAU21940
Rodas de raio
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.

Antes de cada viagem deverá verificar
se os aros das rodas apresentam fen-
das, dobras ou deformações e se os
raios apresentam lassidão ou danos.
Caso encontre qualquer tipo de da-
nos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.

Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22032
Ajuste da folga da alavanca da
embraiagem
A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva cavi-
lha ajustadora na direcção (a). Para
reduzir a folga da alavanca da embrai-
agem, rode a cavilha ajustadora na di-
recção (b).3. Se for possível obter a folga da ala-
vanca da embraiagem especificada
conforme descrito acima, aperte a
contraporca e ignore o resto do proce-
dimento, caso contrário prossiga
como descrito a seguir.
4. Rode a cavilha ajustadora totalmente
na direcção (a) para desapertar o
cabo da embraiagem.
5. Desaperte a contraporca mais abaixo
no cabo da embraiagem.
6. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva porca
ajustadora na direcção (a). Para redu-
zir a folga da alavanca da embraia-
gem, rode a porca ajustadora na
direcção (b).
1. Folga da alavanca da embraiagem
2. Contraporca (alavanca da embraiagem)
3. Cavilha ajustadora (alavanca da
embraiagem)
3 2
1(a)(b)

1. Contraporca (cabo da embraiagem)
2. Porca ajustadora da folga da alavanca da
embraiagem (cabo da embraiagem)
12
(a)
(b)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
2
3
4
5
67
8
9

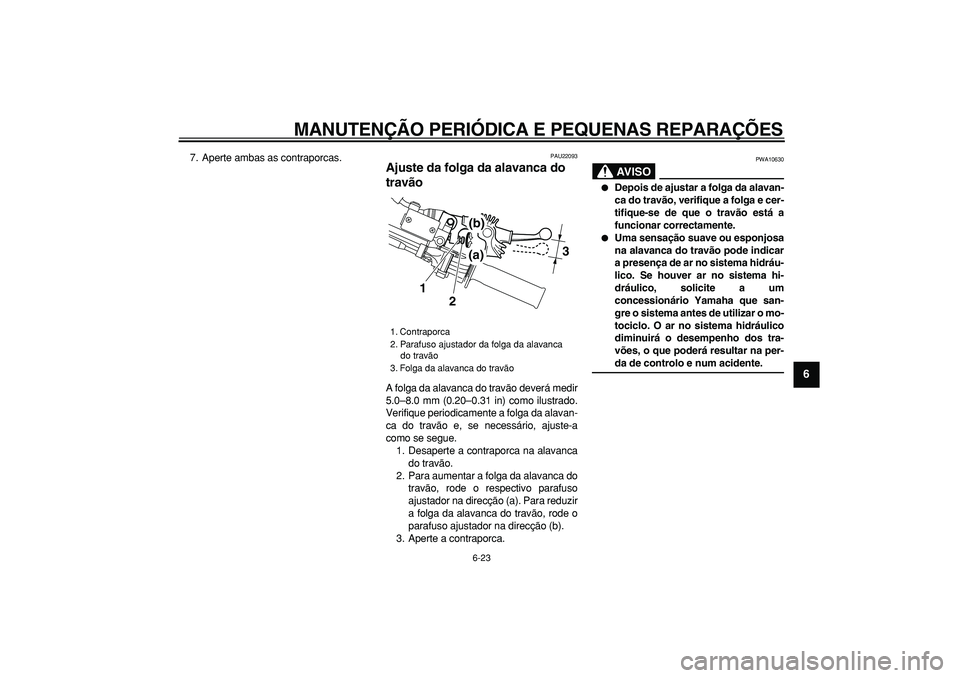

7. Aperte ambas as contraporcas.
PAU22093
Ajuste da folga da alavanca do
travão
A folga da alavanca do travão deverá medir
5.0–8.0 mm (0.20–0.31 in) como ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, ajuste-a
como se segue.
1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode o respectivo parafuso
ajustador na direcção (a). Para reduzir
a folga da alavanca do travão, rode o
parafuso ajustador na direcção (b).
3. Aperte a contraporca.
AVISO

PWA10630

Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.

Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um
concessionário Yamaha que san-
gre o sistema antes de utilizar o mo-
tociclo. O ar no sistema hidráulico
diminuirá o desempenho dos tra-
vões, o que poderá resultar na per-
da de controlo e num acidente.
1. Contraporca
2. Parafuso ajustador da folga da alavanca
do travão
3. Folga da alavanca do travão
3
1
2
(b)
(a)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
1
2
3
4
5
6
7
8
9

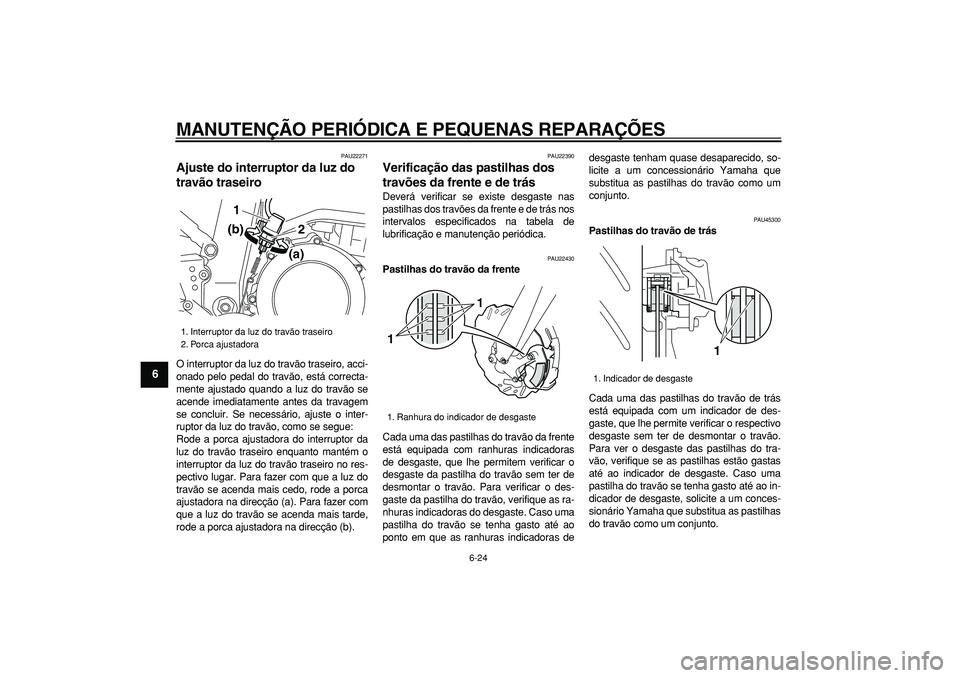

PAU22271
Ajuste do interruptor da luz do
travão traseiro
O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU22390
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras dedesgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU45300
Pastilhas do travão de trás
Cada uma das pastilhas do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para ver o desgaste das pastilhas do tra-
vão, verifique se as pastilhas estão gastas
até ao indicador de desgaste. Caso uma
pastilha do travão se tenha gasto até ao in-
dicador de desgaste, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
1. Interruptor da luz do travão traseiro
2. Porca ajustadora
1
2
(b)
(a)

1. Ranhura do indicador de desgaste
11

1. Indicador de desgaste
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
2
3
4
5
67
8
9

PAU22580

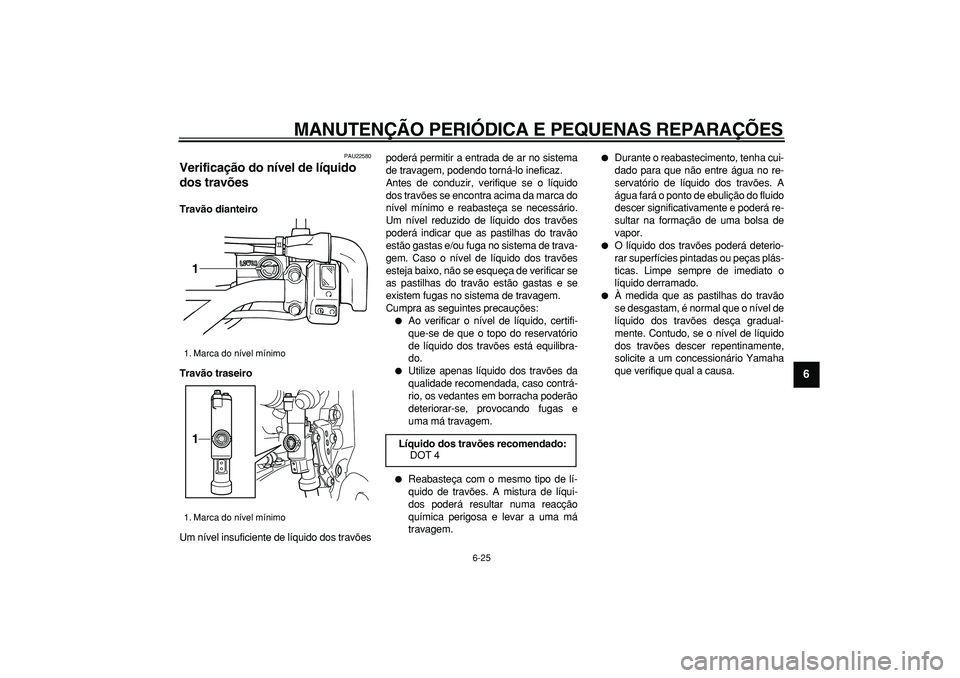

Verificação do nível de líquido
dos travões
Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travõespoderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca do
nível mínimo e reabasteça se necessário.
Um nível reduzido de líquido dos travões
poderá indicar que as pastilhas do travão
estão gastas e/ou fuga no sistema de trava-
gem. Caso o nível de líquido dos travões
esteja baixo, não se esqueça de verificar se
as pastilhas do travão estão gastas e se
existem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.

Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
travagem.

Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluido
descer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.

O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.

À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
1. Marca do nível mínimo
11

Líquido dos travões recomendado:
DOT 4

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
1
2
3
4
5
6
7
8
9

PAU22730
Mudança do líquido dos travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de
transmissão
A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22773
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.
NOTA:

Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-
quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU22942
Ajuste da folga da corrente de
transmissão
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora em am-
bos os lados do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a cavilha
ajustadora em ambos os lados do bra-
ço oscilante na direcção (b) e empurre
a roda traseira para a frente.
Folga da corrente de transmissão:
40.0–50.0 mm (1.57–1.97 in)
1. Folga da corrente de transmissão
1

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
2
3
4
5
67
8
9

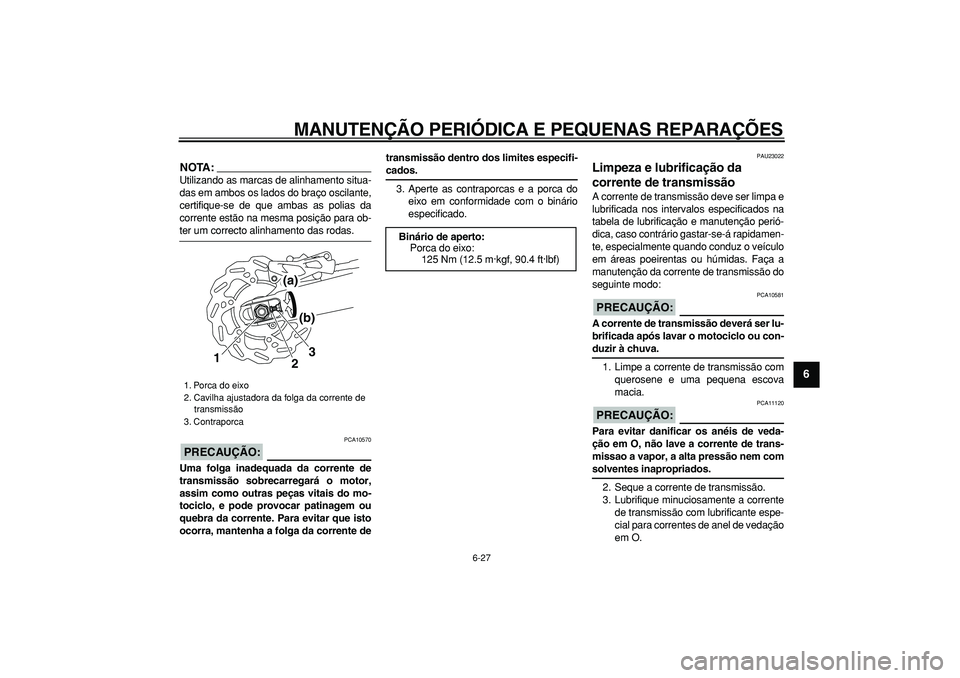

NOTA:

Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-
ter um correcto alinhamento das rodas.
PRECAUÇÃO:

PCA10570
Uma folga inadequada da corrente de
transmissão sobrecarregará o motor,
assim como outras peças vitais do mo-
tociclo, e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente detransmissão dentro dos limites especifi-
cados.
3. Aperte as contraporcas e a porca do
eixo em conformidade com o binário
especificado.
PAU23022
Limpeza e lubrificação da
corrente de transmissão
A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:
PRECAUÇÃO:

PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-
duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.
PRECAUÇÃO:

PCA11120
Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem com
solventes inapropriados.
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O.
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
1
23
(b)
(a)

Binário de aperto:
Porca do eixo:
125 Nm (12.5 m·kgf, 90.4 ft·lbf)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
1
2
3
4
5
6
7
8
9

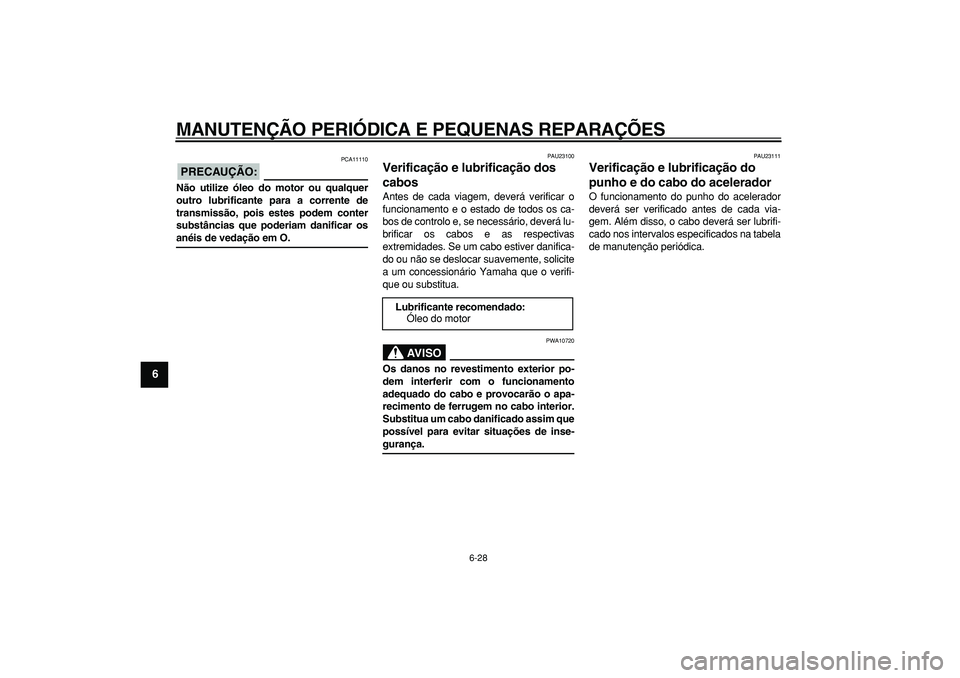

PRECAUÇÃO:

PCA11110
Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar os
anéis de vedação em O.
PAU23100
Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AVISO

PWA10720
Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim que
possível para evitar situações de inse-
gurança.
PAU23111
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
Lubrificante recomendado:
Óleo do motor
