YAMAHA WR 250X 2009 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2009, Model line: WR 250X, Model: YAMAHA WR 250X 2009Pages: 96, PDF-Größe: 2.21 MB
Page 51 of 96

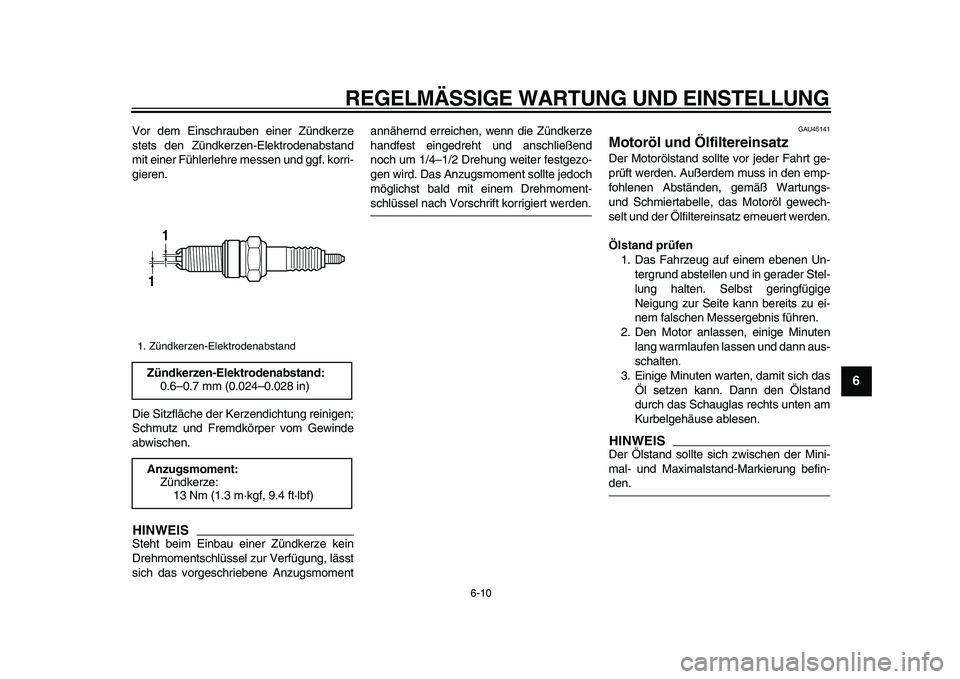

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
2
3
4
5
67
8
9
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmomentannähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU45141
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.
HINWEIS
Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
11
✼✦✥✱✴✦✴✣ ✤✣
Page 52 of 96

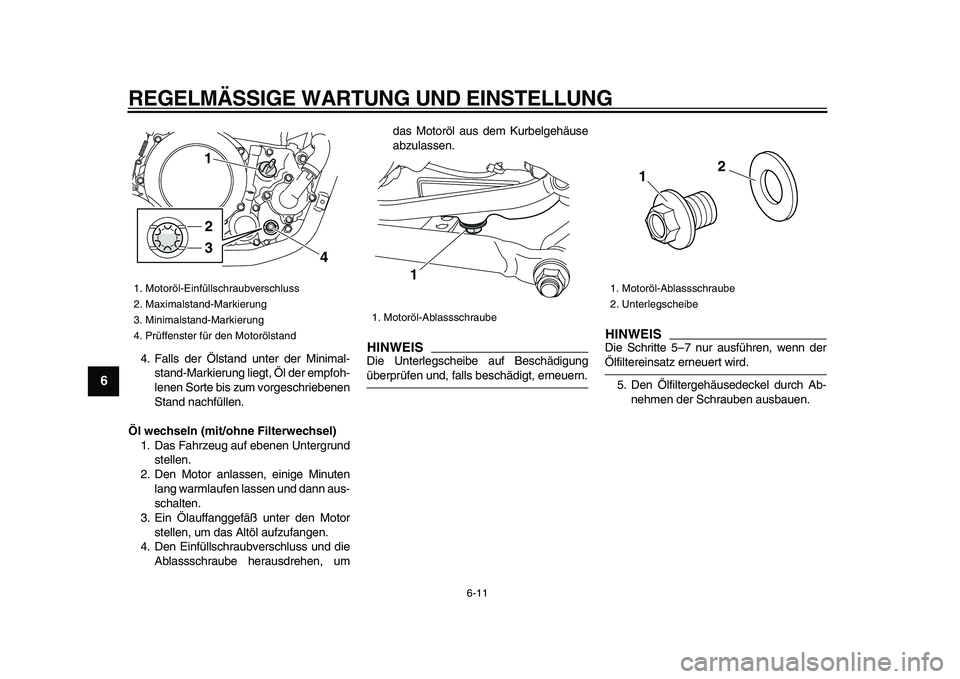

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
5
6
7
8
9
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, umdas Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEIS
Die Unterlegscheibe auf Beschädigung
überprüfen und, falls beschädigt, erneuern.
HINWEIS
Die Schritte 5–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3
4
1. Motoröl-Ablassschraube
1
1. Motoröl-Ablassschraube
2. Unterlegscheibe
2
1
✼✦✥✱✴✦✴✣ ✤✤
Page 53 of 96

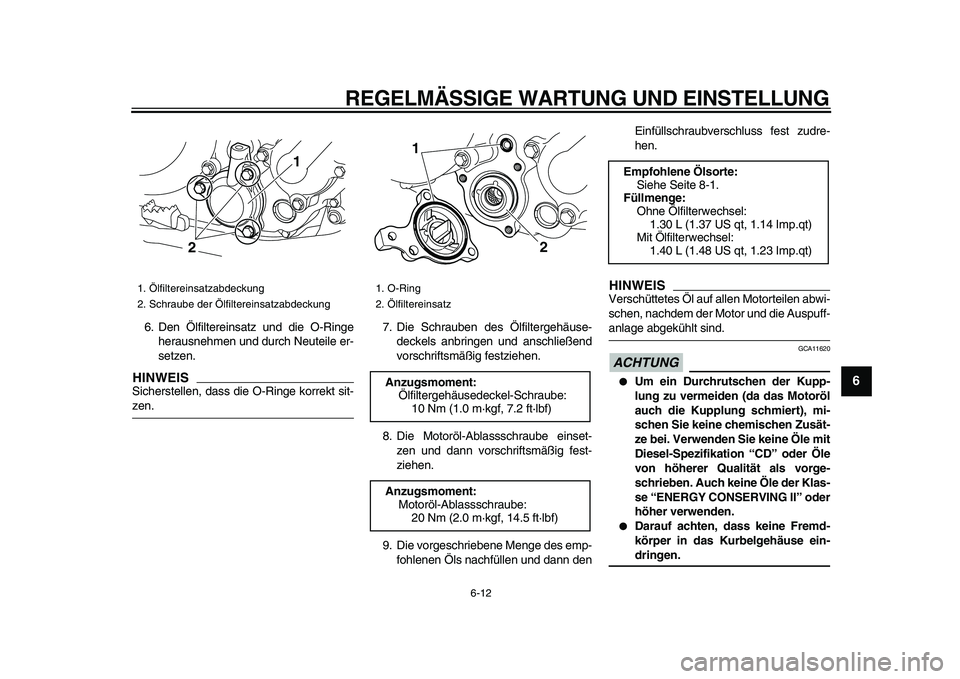

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
2
3
4
5
67
8
9
6. Den Ölfiltereinsatz und die O-Ringe
herausnehmen und durch Neuteile er-
setzen.
HINWEIS
Sicherstellen, dass die O-Ringe korrekt sit-
zen.7. Die Schrauben des Ölfiltergehäuse-
deckels anbringen und anschließend
vorschriftsmäßig festziehen.
8. Die Motoröl-Ablassschraube einset-
zen und dann vorschriftsmäßig fest-
ziehen.
9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann denEinfüllschraubverschluss fest zudre-
hen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.
ACHTUNG
GCA11620
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
1. Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1
2
1. O-Ring
2. Ölfiltereinsatz
Anzugsmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
2
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Ölfilterwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Ölfilterwechsel:
1.40 L (1.48 US qt, 1.23 Imp.qt)
✼✦✥✱✴✦✴✣ ✤✥
Page 54 of 96

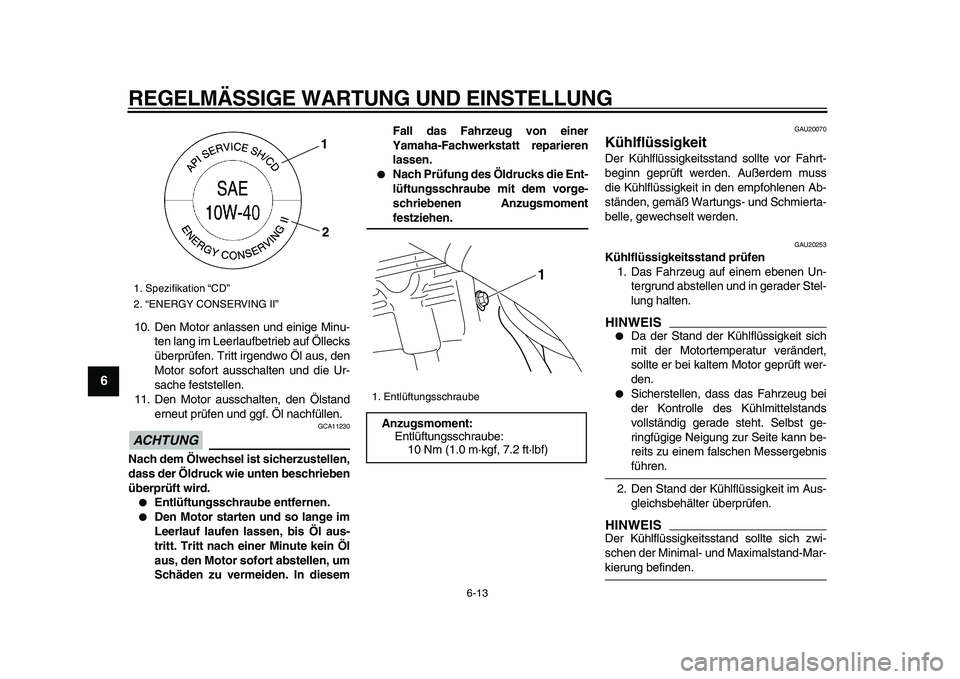

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
1
2
3
4
5
6
7
8
9
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
11. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
ACHTUNG
GCA11230
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben
überprüft wird.
Entlüftungsschraube entfernen.
Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesemFall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.
Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmoment
festziehen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20253
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
1. Spezifikation “CD”
2. “ENERGY CONSERVING II”
1
2
1. Entlüftungsschraube
Anzugsmoment:
Entlüftungsschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
✼✦✥✱✴✦✴✣ ✤✦
Page 55 of 96

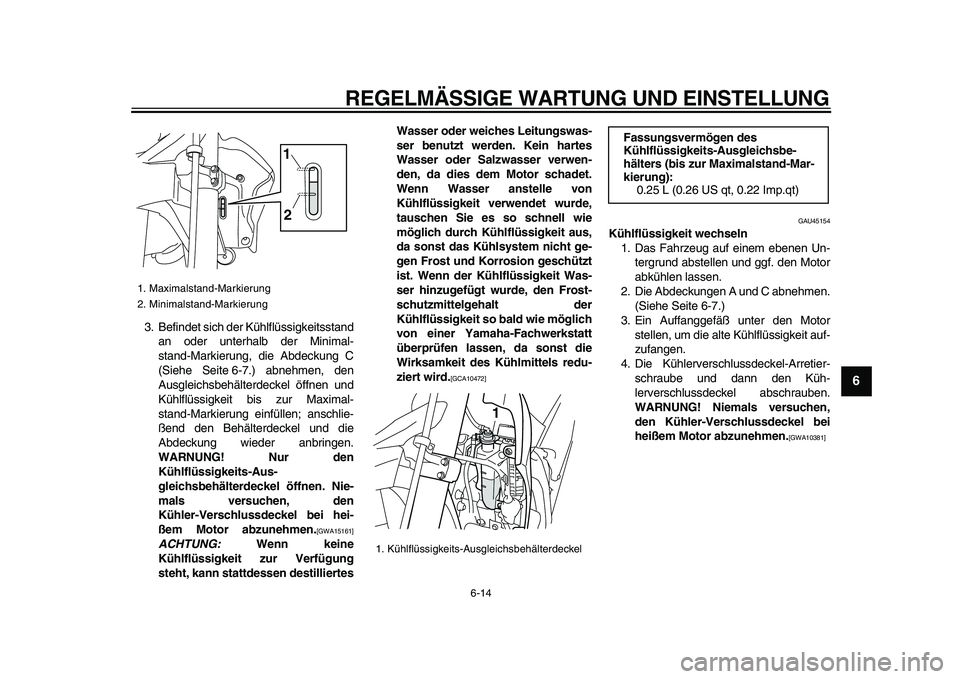

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
2
3
4
5
67
8
9
3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung C
(Siehe Seite 6-7.) abnehmen, den
Ausgleichsbehälterdeckel öffnen und
Kühlflüssigkeit bis zur Maximal-
stand-Markierung einfüllen; anschlie-
ßend den Behälterdeckel und die
Abdeckung wieder anbringen.
WARNUNG! Nur den
Kühlflüssigkeits-Aus-
gleichsbehälterdeckel öffnen. Nie-
mals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15161]
ACHTUNG:
Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertesWasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der
Kühlflüssigkeit so bald wie möglich
von einer Yamaha-Fachwerkstatt
überprüfen lassen, da sonst die
Wirksamkeit des Kühlmittels redu-
ziert wird.
[GCA10472]
GAU45154
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Abdeckungen A und C abnehmen.
(Siehe Seite 6-7.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier-
schraube und dann den Küh-
lerverschlussdeckel abschrauben.
WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10381]
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1
2
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel 1
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
✼✦✥✱✴✦✴✣ ✤✧
Page 56 of 96

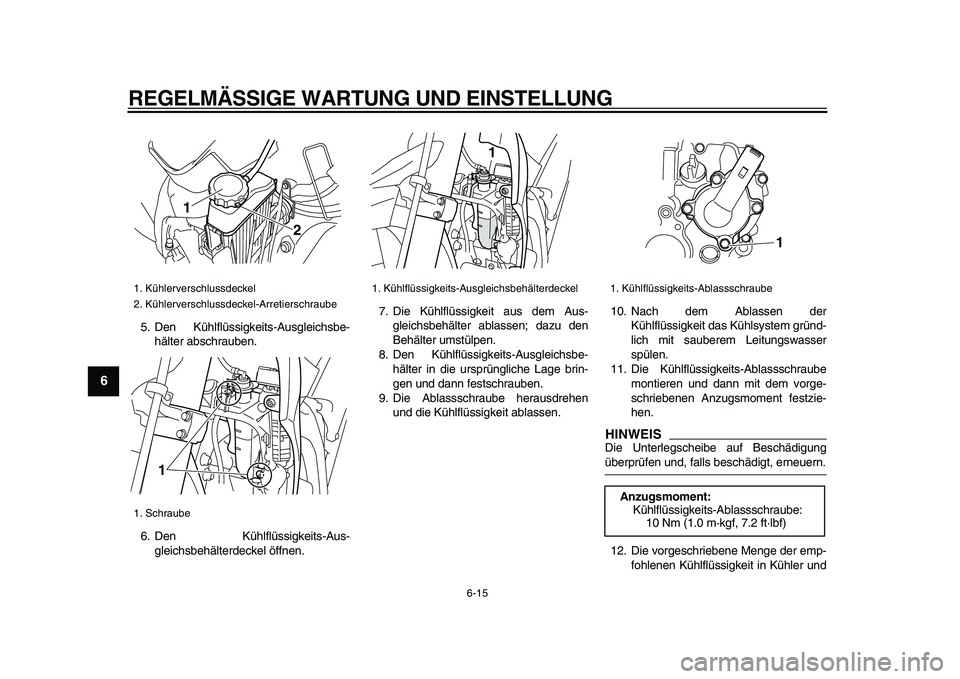

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
1
2
3
4
5
6
7
8
9
5. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.
6. Den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel öffnen.7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Den Kühlflüssigkeits-Ausgleichsbe-
hälter in die ursprüngliche Lage brin-
gen und dann festschrauben.
9. Die Ablassschraube herausdrehen
und die Kühlflüssigkeit ablassen.10. Nach dem Ablassen der
Kühlflüssigkeit das Kühlsystem gründ-
lich mit sauberem Leitungswasser
spülen.
11. Die Kühlflüssigkeits-Ablassschraube
montieren und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
HINWEIS
Die Unterlegscheibe auf Beschädigung
überprüfen und, falls beschädigt, erneuern.
12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
1. Schraube
2 1
1
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
1. Kühlflüssigkeits-Ablassschraube
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
✼✦✥✱✴✦✴✣ ✤
Page 57 of 96

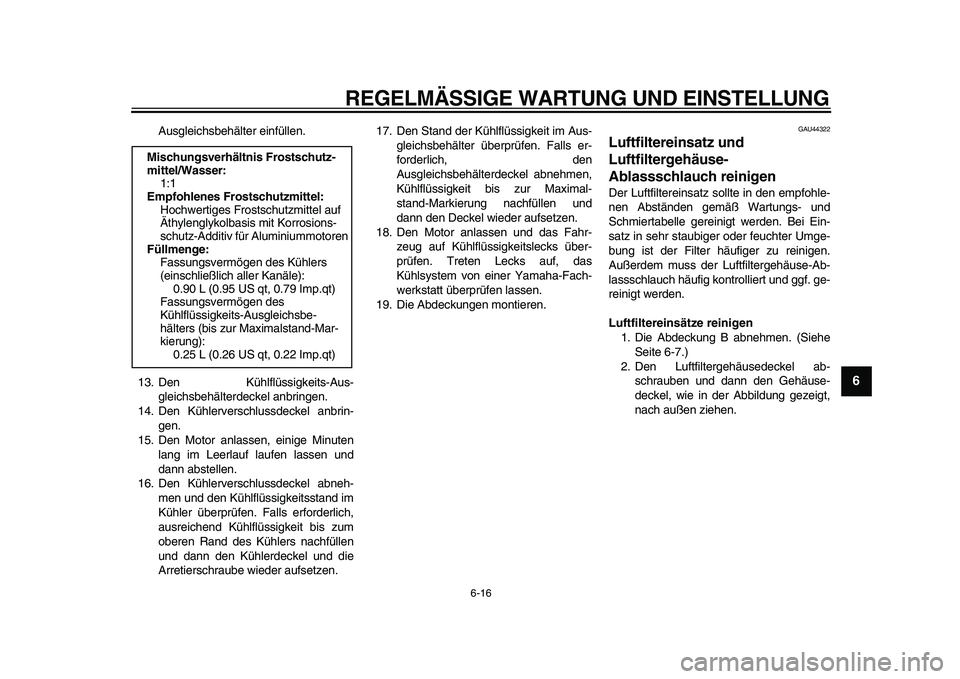

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
2
3
4
5
67
8
9
Ausgleichsbehälter einfüllen.
13. Den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel anbringen.
14. Den Kühlerverschlussdeckel anbrin-
gen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerdeckel und die
Arretierschraube wieder aufsetzen.17. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den
Ausgleichsbehälterdeckel abnehmen,
Kühlflüssigkeit bis zur Maximal-
stand-Markierung nachfüllen und
dann den Deckel wieder aufsetzen.
18. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
19. Die Abdeckungen montieren.
GAU44322
Luftfiltereinsatz und
Luftfiltergehäuse-
Ablassschlauch reinigen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
Außerdem muss der Luftfiltergehäuse-Ab-
lassschlauch häufig kontrolliert und ggf. ge-
reinigt werden.
Luftfiltereinsätze reinigen
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-7.)
2. Den Luftfiltergehäusedeckel ab-
schrauben und dann den Gehäuse-
deckel, wie in der Abbildung gezeigt,
nach außen ziehen.
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
✼✦✥✱✴✦✴✣ ✤✩
Page 58 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
1
2
3
4
5
6
7
8
9
3. Die Halteklammer aushängen und
dann den Luftfiltereinsatz herausneh-
men.
4. Den Filterschaumstoff vom Filtergerü-st abnehmen, in Lösungsmittel auswa-
schen und dann vorsichtig
ausdrücken.
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dannüberschüssiges Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
6. Den Filterschaumstoff über das
Filtergerüst spannen.
7. Den Luftfiltereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:
Sicher-
stellen, dass der Luftfiltereinsatz
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Luftfiltereinsatz
betrieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10481]
8. Die Halteklammer in die ursprüngliche
Lage bringen.
9. Den Luftfiltergehäusedeckel schließen
und festschrauben.
10. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch rei-
nigen
1. Den Schlauch am Boden des
Luftfiltergehäuses auf angesammelten
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Halteklammer
2. Luftfiltereinsatz
2
11
2
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
1
2
12
3
4
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
✼✦✥✱✴✦✴✣ ✤✪
Page 59 of 96

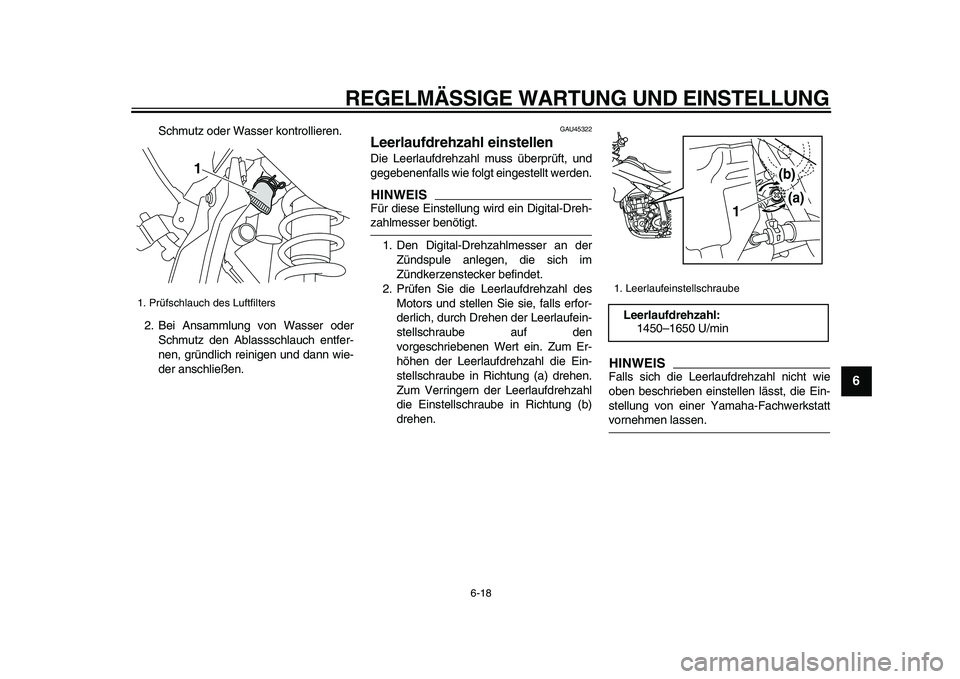

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
2
3
4
5
67
8
9
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU45322
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.
HINWEIS
Für diese Einstellung wird ein Digital-Dreh-
zahlmesser benötigt.
1. Den Digital-Drehzahlmesser an der
Zündspule anlegen, die sich im
Zündkerzenstecker befindet.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
HINWEIS
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstatt
vornehmen lassen.
1. Prüfschlauch des Luftfilters
1
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1450–1650 U/min
1
(b)
(a)
✼✦✥✱✴✦✴✣ ✤✫
Page 60 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
1
2
3
4
5
6
7
8
9
GAU21382
Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muss das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU21641
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs
1
✼✦✥✱✴✦✴✣ ✤✬
