YAMAHA WR 250X 2010 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2115 mm (83.3 in)
Largura total:
810 mm (31.9 in)
Altura total:
1190 mm (46.9 in)
Altura do assento:
895 mm (35.2 in)
Distância entre os eixos:
1425 mm (56.1 in)
Distância mínima do chão:
265 mm (10.43 in)
Raio de viragem mínimo:
2300 mm (90.6 in)Peso:Com óleo e combustível:
136 kg (300 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
250 cm³
Diâmetro × curso:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relação de compressão:
11.80 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Com substituição do elemento do filtro de
óleo:
1.40 L (1.48 US qt, 1.23 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacidade do radiador (incluindo todas as
vias):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento húmidoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Volume da reserva de combustível:
2.1 L (0.55 US gal, 0.46 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
3D71 10Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EK
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
78/25 (3.120)
Sistema secundário de redução:
Transmissão por corrente
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U32DP5P0.book Page 1 Friday, January 8, 2010 9:44 AM

ESPECIFICAÇÕES
8-2
8
Relação secundária de redução:
42/13 (3.231)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
37/14 (2.642)
2.ª:
29/16 (1.813)
3.ª:
29/22 (1.318)
4.ª:
26/25 (1.040)
5.ª:
24/27 (0.889)
6.ª:
22/28 (0.786)Quadro:Tipo de quadro:
Suporte semi-duplo
Ângulo de avanço:
25.33 grau
Cauda:
76.0 mm (2.99 in)Pneu dianteiro:Tipo:
Com câmara de ar
Dimensão:
110/70R17M/C 54H
Fabricante/modelo:
BRIDGESTONE/BT090F RADIAL G
Pneu traseiro:Tipo:
Com câmara de ar
Dimensão:
140/70R17M/C 66H
Fabricante/modelo:
BRIDGESTONE/BT090R RADIAL GCarga:Carga máxima:
185 kg (408 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
200 kPa (2.00 kgf/cm², 29 psi)
Condição de carga:
90–185 kg (198–408 lb)
Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm², 33 psi)Roda dianteira:Tipo de roda:
Roda de raio
Dimensão do aro:
17M/C x MT3.00Roda traseira:Tipo de roda:
Roda de raioDimensão do aro:
17M/C x MT4.00
Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
270.0 mm (10.63 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
265.0 mm (10.43 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
U32DP5P0.book Page 2 Friday, January 8, 2010 9:44 AM

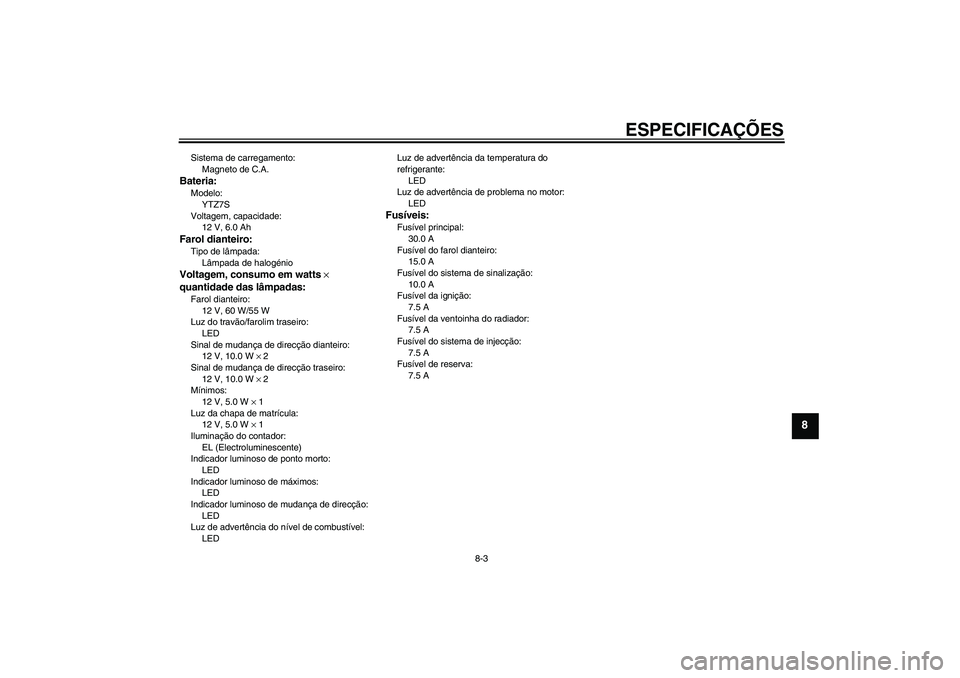

ESPECIFICAÇÕES
8-3
8
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTZ7S
Voltagem, capacidade:
12 V, 6.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
EL (Electroluminescente)
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LEDLuz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Fusíveis:Fusível principal:
30.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
7.5 A
Fusível da ventoinha do radiador:
7.5 A
Fusível do sistema de injecção:
7.5 A
Fusível de reserva:
7.5 A
U32DP5P0.book Page 3 Friday, January 8, 2010 9:44 AM

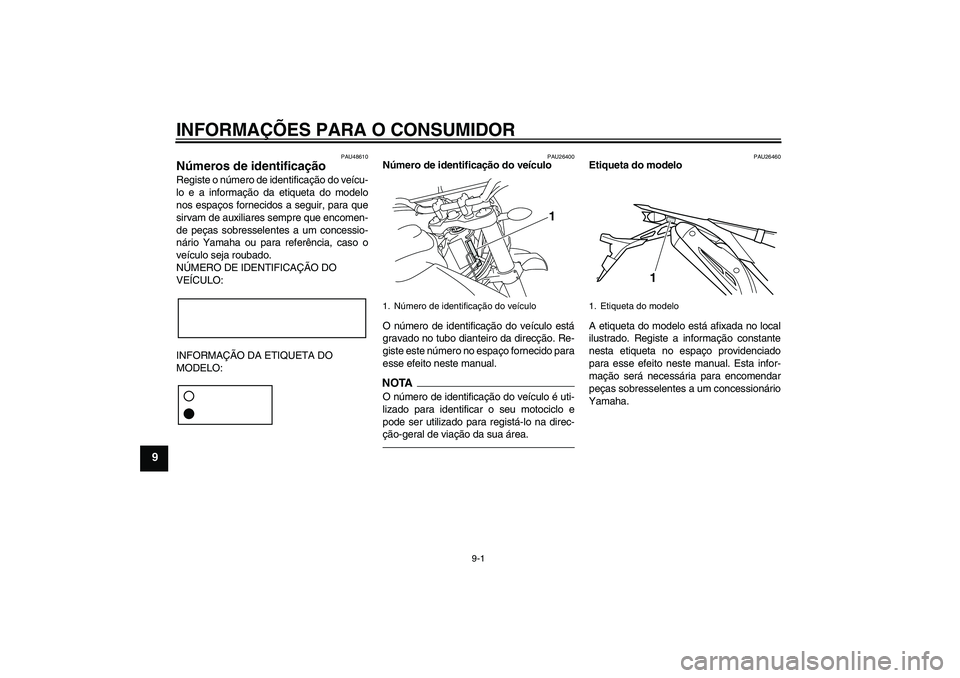

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48610
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26460
Etiqueta do modelo
A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
1. Número de identificação do veículo
1
1. Etiqueta do modelo
1
U32DP5P0.book Page 1 Friday, January 8, 2010 9:44 AM

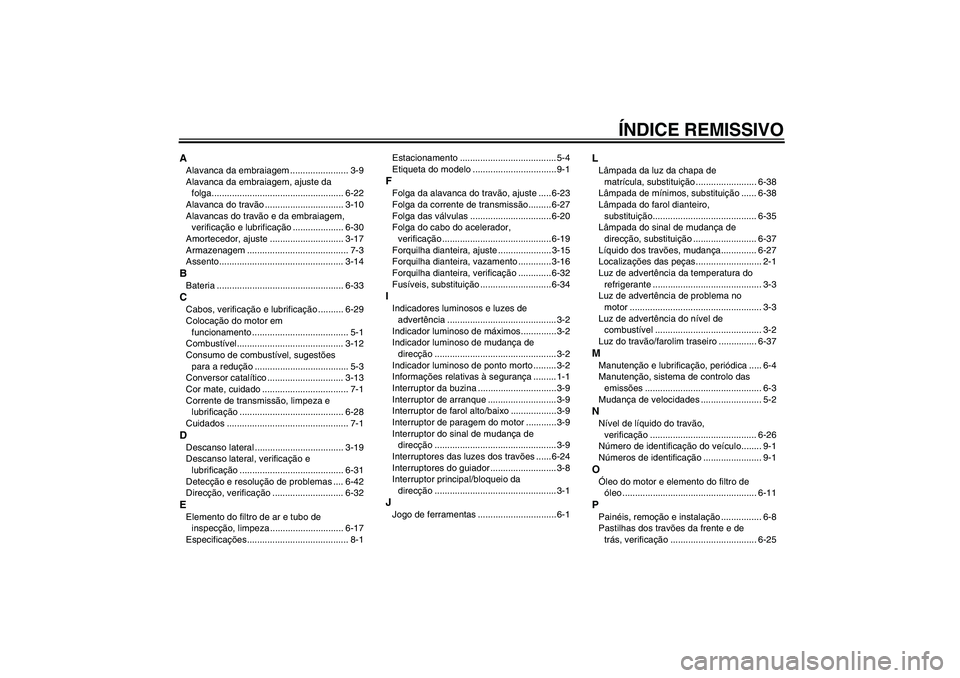

ÍNDICE REMISSIVO
AAlavanca da embraiagem ....................... 3-9
Alavanca da embraiagem, ajuste da
folga.................................................... 6-22
Alavanca do travão ............................... 3-10
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-30
Amortecedor, ajuste ............................. 3-17
Armazenagem ........................................ 7-3
Assento................................................. 3-14BBateria .................................................. 6-33CCabos, verificação e lubrificação .......... 6-29
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-12
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-13
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-28
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-19
Descanso lateral, verificação e
lubrificação ......................................... 6-31
Detecção e resolução de problemas .... 6-42
Direcção, verificação ............................ 6-32EElemento do filtro de ar e tubo de
inspecção, limpeza ............................. 6-17
Especificações........................................ 8-1Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1
FFolga da alavanca do travão, ajuste ..... 6-23
Folga da corrente de transmissão......... 6-27
Folga das válvulas ................................ 6-20
Folga do cabo do acelerador,
verificação ........................................... 6-19
Forquilha dianteira, ajuste ..................... 3-15
Forquilha dianteira, vazamento ............. 3-16
Forquilha dianteira, verificação ............. 6-32
Fusíveis, substituição ............................ 6-34IIndicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos..............3-2
Indicador luminoso de mudança de
direcção ................................................ 3-2
Indicador luminoso de ponto morto ......... 3-2
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-9
Interruptor de arranque ........................... 3-9
Interruptor de farol alto/baixo ..................3-9
Interruptor de paragem do motor ............ 3-9
Interruptor do sinal de mudança de
direcção ................................................ 3-9
Interruptores das luzes dos travões ......6-24
Interruptores do guiador .......................... 3-8
Interruptor principal/bloqueio da
direcção ................................................ 3-1JJogo de ferramentas ............................... 6-1
LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-38
Lâmpada de mínimos, substituição ...... 6-38
Lâmpada do farol dianteiro,
substituição......................................... 6-35
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-37
Líquido dos travões, mudança.............. 6-27
Localizações das peças.......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-3
Luz de advertência de problema no
motor .................................................... 3-3
Luz de advertência do nível de
combustível .......................................... 3-2
Luz do travão/farolim traseiro ............... 6-37MManutenção e lubrificação, periódica ..... 6-4
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mudança de velocidades ........................ 5-2NNível de líquido do travão,
verificação .......................................... 6-26
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e elemento do filtro de
óleo ..................................................... 6-11PPainéis, remoção e instalação ................ 6-8
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-25
U32DP5P0.book Page 1 Friday, January 8, 2010 9:44 AM

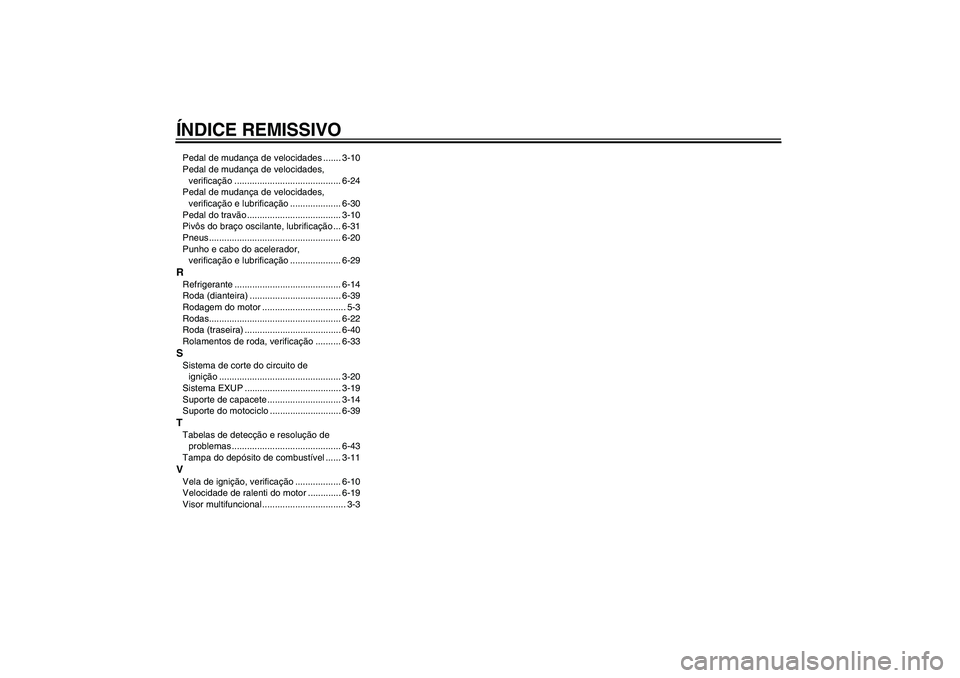

ÍNDICE REMISSIVOPedal de mudança de velocidades ....... 3-10
Pedal de mudança de velocidades,
verificação .......................................... 6-24
Pedal de mudança de velocidades,
verificação e lubrificação .................... 6-30
Pedal do travão ..................................... 3-10
Pivôs do braço oscilante, lubrificação ... 6-31
Pneus .................................................... 6-20
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-29RRefrigerante .......................................... 6-14
Roda (dianteira) .................................... 6-39
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-22
Roda (traseira) ...................................... 6-40
Rolamentos de roda, verificação .......... 6-33SSistema de corte do circuito de
ignição ................................................ 3-20
Sistema EXUP ...................................... 3-19
Suporte de capacete ............................. 3-14
Suporte do motociclo ............................ 6-39TTabelas de detecção e resolução de
problemas ........................................... 6-43
Tampa do depósito de combustível ...... 3-11VVela de ignição, verificação .................. 6-10
Velocidade de ralenti do motor ............. 6-19
Visor multifuncional ................................. 3-3
U32DP5P0.book Page 2 Friday, January 8, 2010 9:44 AM

U32DP5P0.book Page 3 Friday, January 8, 2010 9:44 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.01
DIC183
