FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3

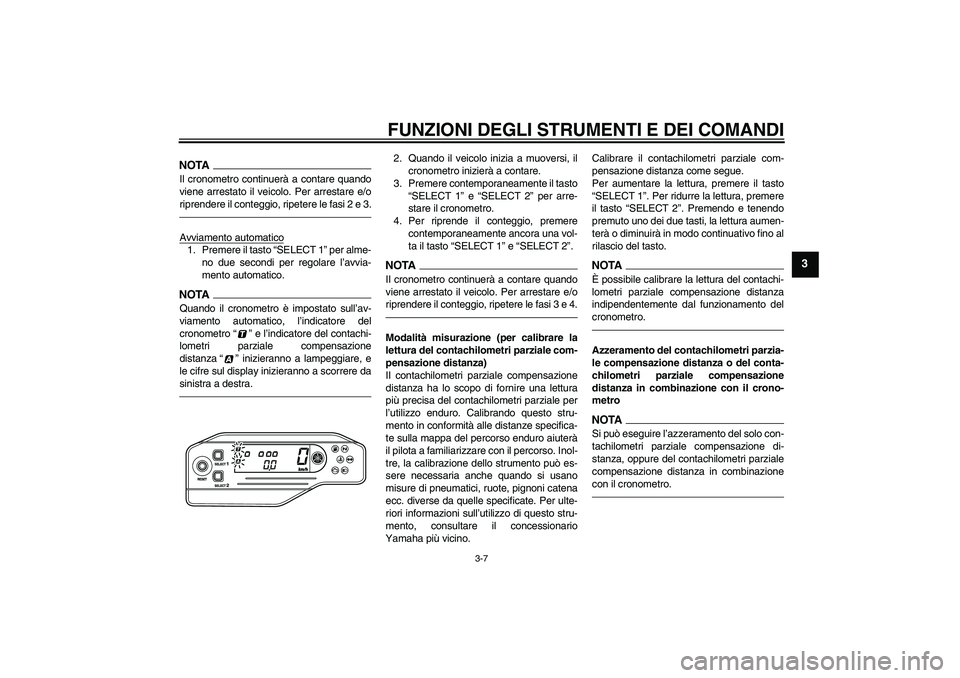

NOTAIl cronometro continuerà a contare quando
viene arrestato il veicolo. Per arrestare e/o
riprendere il conteggio, ripetere le fasi 2 e 3.Avviamento automatico1. Premere il tasto “SELECT 1” per alme-
no due secondi per regolare l’avvia-
mento automatico.NOTAQuando il cronometro è impostato sull’av-
viamento automatico, l’indicatore del
cronometro“” e l’indicatore del contachi-
lometri parziale compensazione
distanza“” inizieranno a lampeggiare, e
le cifre sul display inizieranno a scorrere da
sinistra a destra.
2. Quando il veicolo inizia a muoversi, il
cronometro inizierà a contare.
3. Premere contemporaneamente il tasto
“SELECT 1” e “SELECT 2” per arre-
stare il cronometro.
4. Per riprende il conteggio, premere
contemporaneamente ancora una vol-
ta il tasto “SELECT 1” e “SELECT 2”.NOTA
Il cronometro continuerà a contare quando
viene arrestato il veicolo. Per arrestare e/o
riprendere il conteggio, ripetere le fasi 3 e 4.Modalità misurazione (per calibrare la
lettura del contachilometri parziale com-
pensazione distanza)
Il contachilometri parziale compensazione
distanza ha lo scopo di fornire una lettura
più precisa del contachilometri parziale per
l’utilizzo enduro. Calibrando questo stru-
mento in conformità alle distanze specifica-
te sulla mappa del percorso enduro aiuterà
il pilota a familiarizzare con il percorso. Inol-
tre, la calibrazione dello strumento può es-
sere necessaria anche quando si usano
misure di pneumatici, ruote, pignoni catena
ecc. diverse da quelle specificate. Per ulte-
riori informazioni sull’utilizzo di questo stru-
mento, consultare il concessionario
Yamaha più vicino.Calibrare il contachilometri parziale com-
pensazione distanza come segue.
Per aumentare la lettura, premere il tasto
“SELECT 1”. Per ridurre la lettura, premere
il tasto “SELECT 2”. Premendo e tenendo
premuto uno dei due tasti, la lettura aumen-
terà o diminuirà in modo continuativo fino al
rilascio del tasto.
NOTA
È possibile calibrare la lettura del contachi-
lometri parziale compensazione distanza
indipendentemente dal funzionamento del
cronometro.Azzeramento del contachilometri parzia-
le compensazione distanza o del conta-
chilometri parziale compensazione
distanza in combinazione con il crono-
metroNOTASi può eseguire l’azzeramento del solo con-
tachilometri parziale compensazione di-
stanza, oppure del contachilometri parziale
compensazione distanza in combinazione
con il cronometro.
U32DH5H0.book Page 7 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3

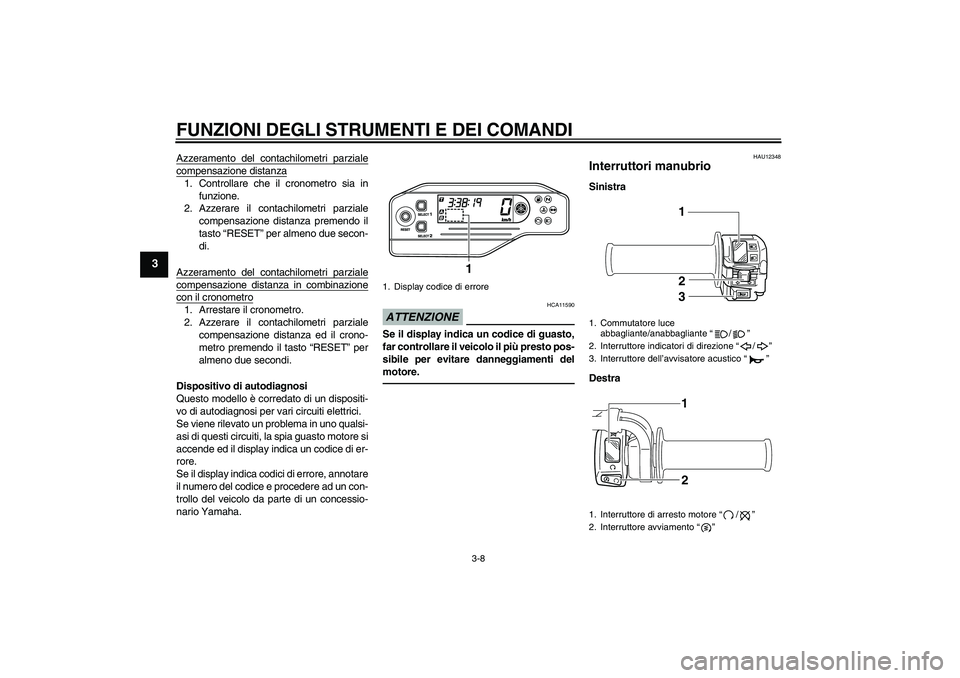

Azzeramento del contachilometri parzialecompensazione distanza1. Controllare che il cronometro sia in
funzione.
2. Azzerare il contachilometri parziale
compensazione distanza premendo il
tasto “RESET” per almeno due secon-
di.
Azzeramento del contachilometri parzialecompensazione distanza in combinazionecon il cronometro1. Arrestare il cronometro.
2. Azzerare il contachilometri parziale
compensazione distanza ed il crono-
metro premendo il tasto “RESET” per
almeno due secondi.
Dispositivo di autodiagnosi
Questo modello è corredato di un dispositi-
vo di autodiagnosi per vari circuiti elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display indica un codice di er-
rore.
Se il display indica codici di errore, annotare
il numero del codice e procedere ad un con-
trollo del veicolo da parte di un concessio-
nario Yamaha.
ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del
motore.
HAU12348

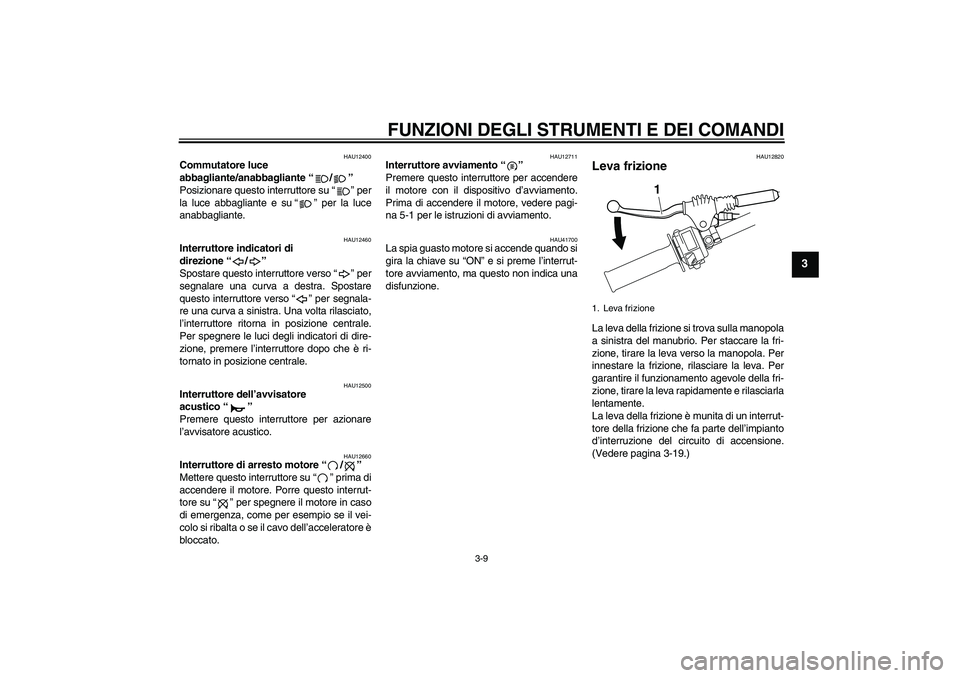

Interruttori manubrio Sinistra
Destra
1. Display codice di errore
1
1. Commutatore luce
abbagliante/anabbagliante“/”
2. Interruttore indicatori di direzione“/”
3. Interruttore dell’avvisatore acustico“”
1. Interruttore di arresto motore“/”
2. Interruttore avviamento“”
1
2
31
2
U32DH5H0.book Page 8 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-19.)1. Leva frizione
1
U32DH5H0.book Page 9 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
1. Pedale cambio
1
1. Leva freno
1
1. Pedale freno
1
U32DH5H0.book Page 10 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU44363

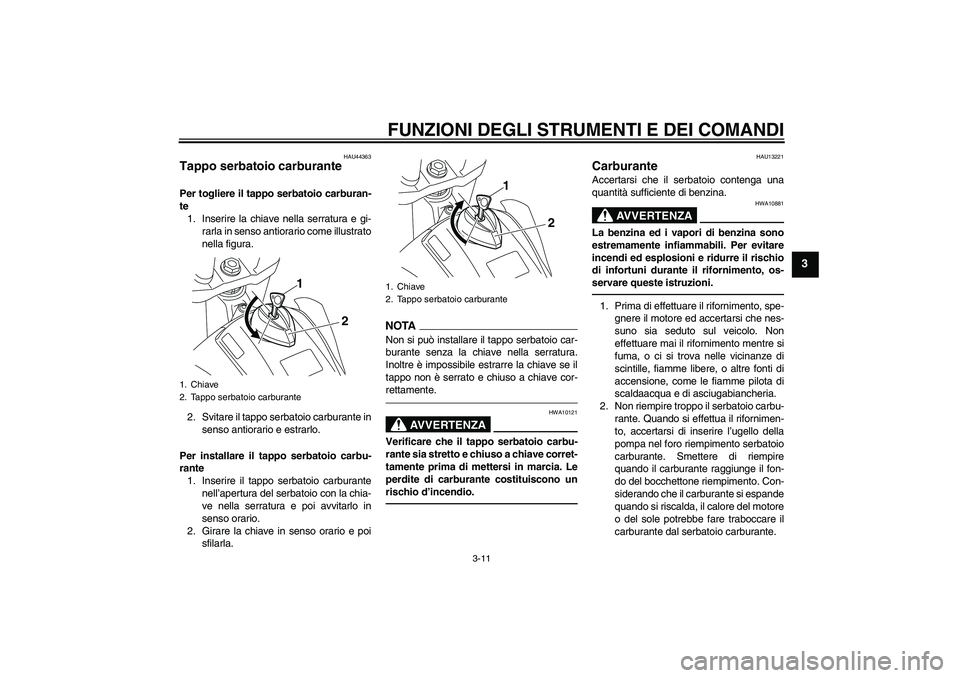

Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te
1. Inserire la chiave nella serratura e gi-
rarla in senso antiorario come illustrato
nella figura.
2. Svitare il tappo serbatoio carburante in
senso antiorario e estrarlo.
Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
nell’apertura del serbatoio con la chia-
ve nella serratura e poi avvitarlo in
senso orario.
2. Girare la chiave in senso orario e poi
sfilarla.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10121
Verificare che il tappo serbatoio carbu-
rante sia stretto e chiuso a chiave corret-
tamente prima di mettersi in marcia. Le
perdite di carburante costituiscono un
rischio d’incendio.
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Chiave
2. Tappo serbatoio carburante
1
2
1. Chiave
2. Tappo serbatoio carburante
1
2
U32DH5H0.book Page 11 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13390
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzarebenzina di marca diversa. L’uso della benzi-
na senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.

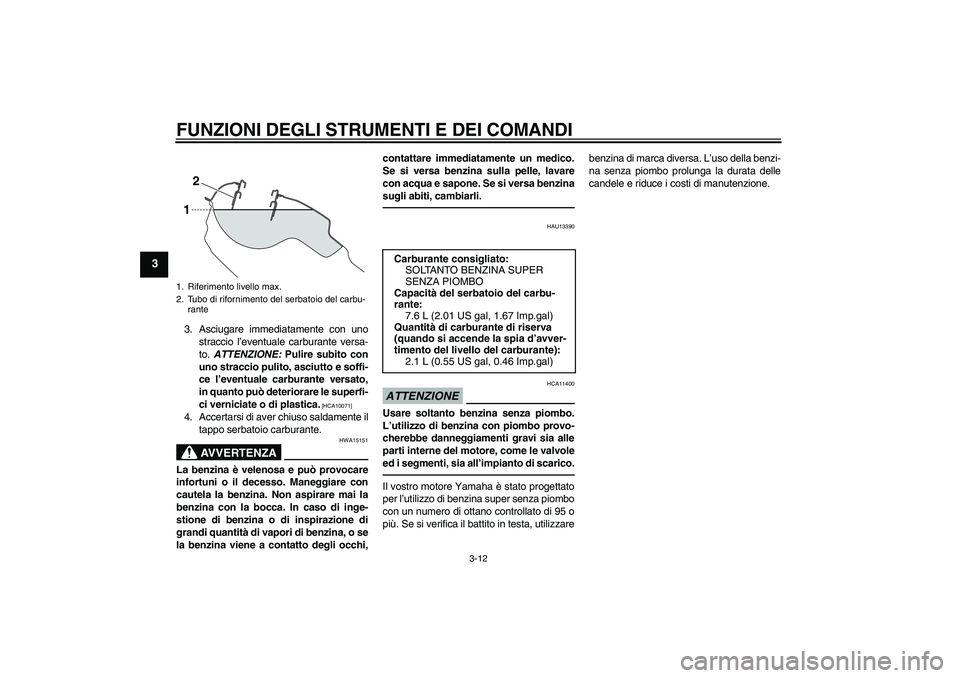

1. Riferimento livello max.
2. Tubo di rifornimento del serbatoio del carbu-
rante
2
1
Carburante consigliato:
SOLTANTO BENZINA SUPER
SENZA PIOMBO
Capacità del serbatoio del carbu-
rante:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia d’avver-
timento del livello del carburante):
2.1 L (0.55 US gal, 0.46 Imp.gal)
U32DH5H0.book Page 12 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-
re catalitico.
HAU46280
Sella Per togliere la sella
Togliere i bulloni e poi estrarre la sella.
Per installare la sella
1. Inserire la tacca della sella sulla spor-
genza del serbatoio carburante, e in-
serire la sporgenza della sella
all’interno del supporto sella come illu-
strato in figura.2. Posizionare la sella nella sua posizio-
ne originaria e poi stringere i bulloni.
NOTAVerificare che la sella sia fissata corretta-
mente prima di mettersi in marcia.
1. Bullone1
1. Tacca
2. Sporgenza
3. Supporto della sella
2
3
2
1
U32DH5H0.book Page 13 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU14282

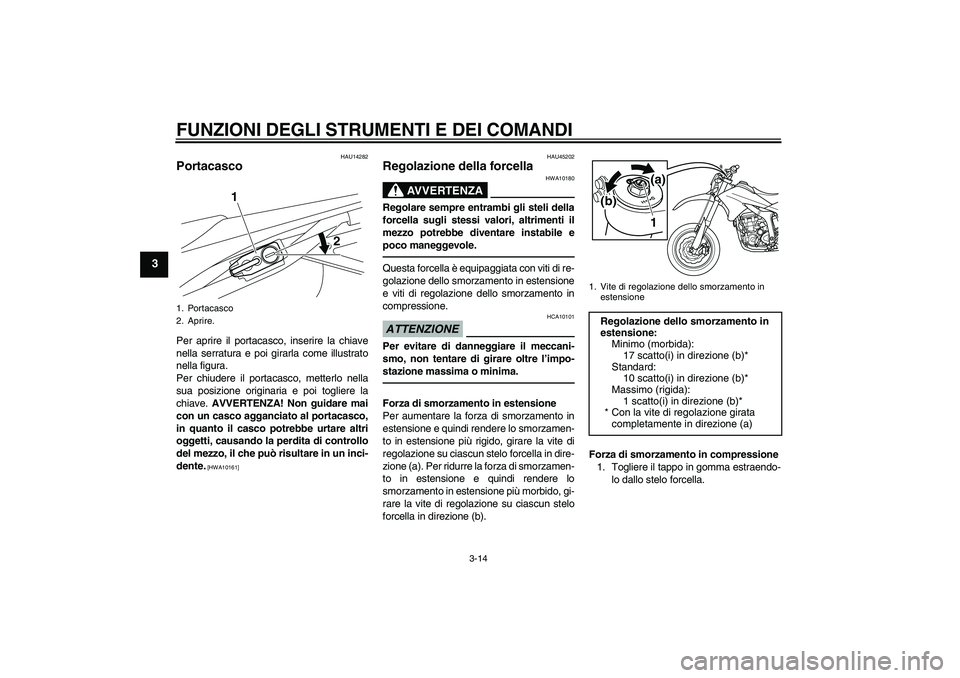

Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave. AVVERTENZA! Non guidare mai
con un casco agganciato al portacasco,
in quanto il casco potrebbe urtare altri
oggetti, causando la perdita di controllo
del mezzo, il che può risultare in un inci-
dente.
[HWA10161]HAU45202
Regolazione della forcella
AVVERTENZA
HWA10180
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco maneggevole.Questa forcella è equipaggiata con viti di re-
golazione dello smorzamento in estensione
e viti di regolazione dello smorzamento in
compressione.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione su ciascun stelo forcella in dire-
zione (a). Per ridurre la forza di smorzamen-
to in estensione e quindi rendere lo
smorzamento in estensione più morbido, gi-
rare la vite di regolazione su ciascun stelo
forcella in direzione (b).Forza di smorzamento in compressione
1. Togliere il tappo in gomma estraendo-
lo dallo stelo forcella.
1. Portacasco
2. Aprire.
1
2
1. Vite di regolazione dello smorzamento in
estensioneRegolazione dello smorzamento in
estensione:
Minimo (morbida):
17 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata
completamente in direzione (a)
1
(b)
(a)
U32DH5H0.book Page 14 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3

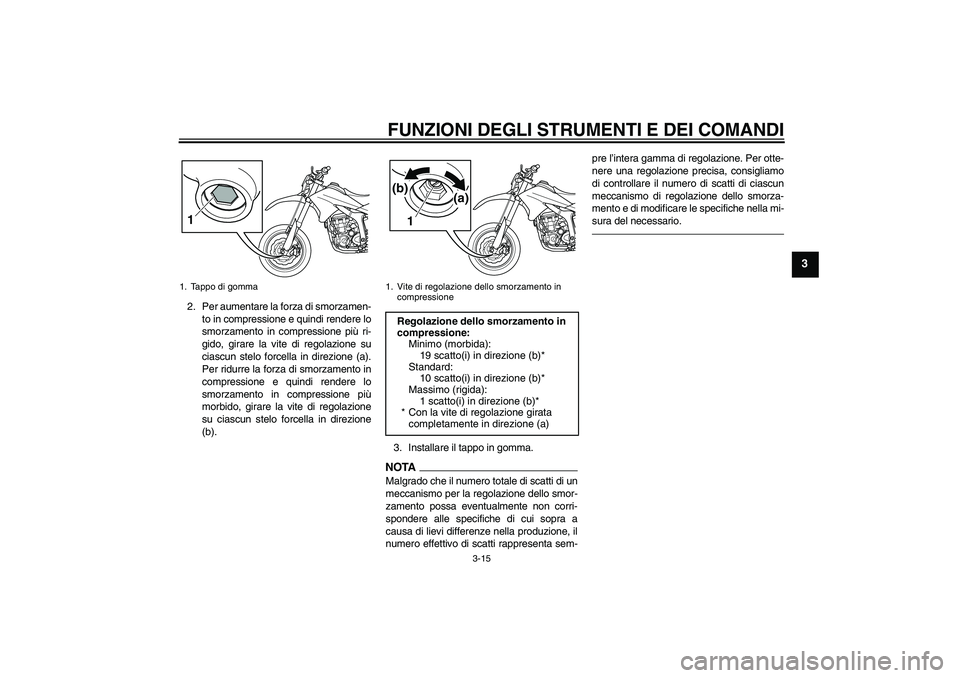

2. Per aumentare la forza di smorzamen-
to in compressione e quindi rendere lo
smorzamento in compressione più ri-
gido, girare la vite di regolazione su
ciascun stelo forcella in direzione (a).
Per ridurre la forza di smorzamento in
compressione e quindi rendere lo
smorzamento in compressione più
morbido, girare la vite di regolazione
su ciascun stelo forcella in direzione
(b).
3. Installare il tappo in gomma.
NOTAMalgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-
sura del necessario.
1. Tappo di gomma1
1. Vite di regolazione dello smorzamento in
compressione
Regolazione dello smorzamento in
compressione:
Minimo (morbida):
19 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata
completamente in direzione (a) 1(a) (b)
U32DH5H0.book Page 15 Thursday, January 7, 2010 9:45 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU14792

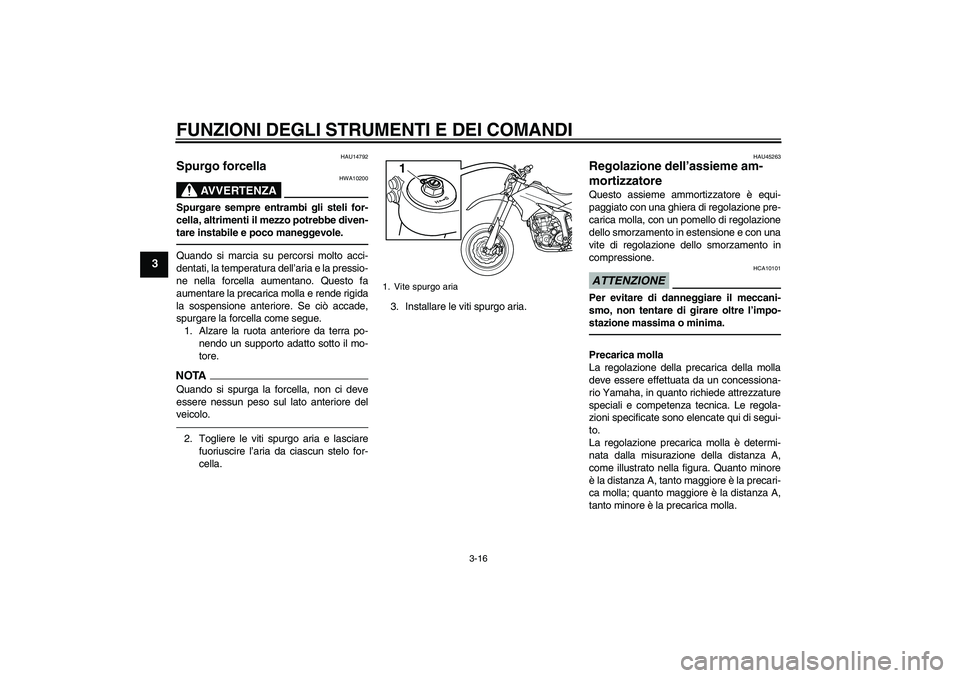

Spurgo forcella
AVVERTENZA
HWA10200
Spurgare sempre entrambi gli steli for-
cella, altrimenti il mezzo potrebbe diven-
tare instabile e poco maneggevole.Quando si marcia su percorsi molto acci-
dentati, la temperatura dell’aria e la pressio-
ne nella forcella aumentano. Questo fa
aumentare la precarica molla e rende rigida
la sospensione anteriore. Se ciò accade,
spurgare la forcella come segue.
1. Alzare la ruota anteriore da terra po-
nendo un supporto adatto sotto il mo-
tore.NOTAQuando si spurga la forcella, non ci deve
essere nessun peso sul lato anteriore del
veicolo.2. Togliere le viti spurgo aria e lasciare
fuoriuscire l’aria da ciascun stelo for-
cella.3. Installare le viti spurgo aria.
HAU45263
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla, con un pomello di regolazione
dello smorzamento in estensione e con una
vite di regolazione dello smorzamento in
compressione.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica molla
La regolazione della precarica della molla
deve essere effettuata da un concessiona-
rio Yamaha, in quanto richiede attrezzature
speciali e competenza tecnica. Le regola-
zioni specificate sono elencate qui di segui-
to.
La regolazione precarica molla è determi-
nata dalla misurazione della distanza A,
come illustrato nella figura. Quanto minore
è la distanza A, tanto maggiore è la precari-
ca molla; quanto maggiore è la distanza A,
tanto minore è la precarica molla.
1. Vite spurgo aria
1
U32DH5H0.book Page 16 Thursday, January 7, 2010 9:45 AM
